Audi 80 b4 (1991-1996)

Диагностика ауди 80 при помощи мультиметра

В салоне автомобиля под перчаточным ящиком расположен блок управления двигателем, с которого необходимо снять разъем для последующей диагностики.

Важно! Запрещается устанавливать щупы мультиметра между контактными пластинами — это может привести к замыканию, и выходу датчиков из строя. Минусовый щуп мультиметра замыкается на массу автомобиля, а плюсовый щуп подсоединяется к контактам на разъёме

Номинальные значения показаний с датчиков и расположение выводов на контактной группе указаны в электрической схеме автомобиля, являющейся неотъемлемой частью руководства по ремонту и эксплуатации

Минусовый щуп мультиметра замыкается на массу автомобиля, а плюсовый щуп подсоединяется к контактам на разъёме. Номинальные значения показаний с датчиков и расположение выводов на контактной группе указаны в электрической схеме автомобиля, являющейся неотъемлемой частью руководства по ремонту и эксплуатации.

Датчик температуры всасываемого воздуха проверяется непосредственно, путём присоединения щупов к 1 и 4 ноге разъёма. Значение сопротивления должно варьироваться от 1,45 до 3,3 кОм.

Датчик температуры ОЖ также проверяется напрямую — подключаться следует к двум нижним разъёмам.

Подобным способом проверяется лямбда зонд, система регулировки холостого хода датчик положения дроссельной заслонки.

Самостоятельный ремонт автомобиля ауди 80 с инжектором не отличается высокой сложностью, и вполне выполним автолюбителем даже при наличии минимального уровня знаний и опыта.

Интересный тест по замеру расхода на бочке с карбом от Ваза в видео:

Бензонасос

Родной бензонасос Ауди 80 проблематично заменить на изделие от другого автомобиля. Некоторые умелые автолюбители устанавливают в него насос от ГАЗ, в частности от Волги или Газель. Но такое устройство создает слишком высокое давление, в следствие чего температура работы мотора повышается. Это крайне опасно для его ресурса.

Оригинальный бензонасос найти сегодня сложно. Во-первых, не так много мест, где его можно купить. Во-вторых, цена будет соответствующая. Это та причина, по которой все больше и больше Ауди 80 отправляются в утиль. Причем это касается как кузова Б3, так и Б4. Как инжектора, так и карбюратора.

Какие потенциальные проблемы есть у бензонасоса в 80-ой модели?

• Шумы, гул. Гудит бензонасос из-за засорения, окончания ресурса своей работы, либо если была несоответствующая замена. К примеру, предыдущий владелец установил устройство от ГАЗ или другой модели. Сначала все может идти хорошо, но со временем дает о себе знать
• Температура. Рабочая температура нарушается, насос греется, а затем и вовсе не работает. Тут вероятно проблема в реле. Его выход из строя приводит к появлению неадекватных температур. Здесь лучше отправиться в автосервис, проверить работу систему, в соответствии со схемой. Также вылететь может предохранитель

Само собой, необходимо учитывать конкретный мотор. Для В3 и В4 существует разный ряд двигателей. Это как инжектор, так и карбюратор. Для Б3 это механический агрегат от 1.8 до 2.0. Для некоторых рынков есть модели и 1.6 литра. Для кузова Б4, Ауди готовили линейку от 1.6 до 2.8 литров, моновпрыск присутствует.

Датчик указателя запаса топлива

Датчик указателя запаса топлива у автомобилей с бензиновыми двигателями находится в корпусе топливного насоса, который располагается по цен тру бака. У автомобилей с дизельными двигателями датчик указателя запаса топлива вставляется в топливный бак и крепится на соединительном фланце топливного бака (см. иллюстрацию 2.0).

Разные формы топливного бака обусловили появление датчиков указателя запаса топлива с отличающейся конструкцией. Основной отличительный признак датчиков: датчик с прямоугольным поплавком устанавливается на автомобилях с приводом на передние колеса, а датчик с шарообразным поплавком — на автомобилях quattro.

Датчик указателя запаса топлива — снятие и установка

1 Отверните покрытие пола багажника.
2 Отверните крышку черного цвета.
3 Отсоедините многоконтактный штекер.
4 Сожмите поводки соединительных фиксаторов возвратного топливопровода и отсоедините его (см. иллюстрацию).
5 Отсоедините подающий топливопровод.
6 Отверните пластмассовую накидную гайку. Обычно эта гайка затянута туго и отворачивается с трудом. Рекомендуется в таких случаях установить на грань гайки отвертку и, ударяя молотком по рукоятке отвертки, ослабить затяжку гайки.
7 Извлеките соединительный фланец топливного бака, потянув его вверх. Если необходимо, отсоедините от тыльной стороны фланца соединительный патрубок возвратного топливопровода, сжав его поводки.
8 Опустите руку в топливный бак и извлеките датчик указателя запаса топлива, отжав защелку крепления на нижнем корпусе насоса (см. иллюстрацию). Эта часть насоса приклеена и не извлекается из топливного бака.
9 Отсоедините штекер датчика на соединительном фланце(см. иллюстрацию).
10 Смочите уплотнительное кольцо соединительного фланца перед его установкой. При установке соединительного фланца руководствуйтесь опорными метками. Стрелка на фланце должна стоять напротив метки на баке (см. иллюстрацию).

2.9 Соединительный фланец 1. 2 — штекер топливного насоса 3 — штекер датчика 4 — обратный топливопровод 5 — гидроаккумулятор (только у автомобилей с системой впрыска KE-III-Jetronic)	2.10 При установке соединительного фланца стрелка на фланце 1 должна стоять напротив опорной метки 2 на баке	3.7 Поставьте специальный ключ 1 на внутреннюю часть 2 нижнего корпуса топливного насоса и поверните ключ в левую сторону до упора. Кулачки ключа должны зайти в отверстия на внутренней части нижнего корпуса (см. стрелки)

У автомобилей с системой впрыска KE-III-Jetronic на соединительном фланце крепится гидроаккумулятор, обеспечивающий постоянное давление топлива в системе после выключения двигателя.

Работа бензонасоса ауди 80 1.8е

ели доехал до гаража.

Так что лучше не рисковать и не тратьте деньги на пустые. И для сколько рассчитывать? И могут ли ваши письма? Ну, на всякий случай, если вопросы будут на Audi. У меня есть двигатель PM 1. Только сейчас, было что-то с запуском двигателя на горячем. Это было, прежде чем, конечно, так же жарко, поэтому не начинайте, но если он подключен, то он работает стабильно.

Теперь я заметил такое. Если двигатель затухает и снова перезапускается через несколько минут, он начинает крутящий момент и работает стабильно. Но если вы не начинаете немедленно, но на минутку, вы должны долгое время запускать стартер. И как это начнется, тогда он начнет колбосить, не держит свои революции, не падает, не трясется, не работает, я проходил немного, и все нормально. Они сказали, что хотят изменить бензиновый насос. Итак, я здесь, и я хочу спросить, это в этом случае?

Отличаются ли они по производительности? A80 B4 ABT 2. У вас есть повторное обогащение смеси после остановки горячего двигателя. Бензиновый насос не имеет к этому никакого отношения. Woffka, 8 июня. Да, и с заполненной поплавковой камерой и исправным игольчатым клапаном, бензин будет поступать по мере его разработки. В том смысле, что бензин не должен постоянно ходить в карбюратор. Удалите сразу после остановки крышки карбюратора горячего двигателя. вы увидите, как бензин кипит и испаряется из камер.

Теперь представьте, что происходит в закрытой форме. пары бензина. только путь к впускному коллектору, поэтому, когда двигатель спроектирован, необходимо плавно взорвать коллектор, чтобы насос ускорителя не работал и некоторое время открывал демпфер. сколько открыть и как долго держаться, это по своему усмотрению.

Подозрения на бензиновый насос. вы можете удалить его и вручную проверить его функционирование, если он перегревается. вылить воду или нанести влажную ткань. Аль-Ваген, 8 июня. Я не понимаю, почему я должен взять его на карбюратор и даже сменить Солекс на Вулфку, 9 июня, я также думаю, что смогу восстановить моноблок. Просто даже не представляй, что нужно для этого. В перчаточном ящике, в ногах, есть блок.

Может быть, это «мозг». Я не знаю, есть ли у меня пандус, возможно, он изменил его, он мог бы поставить карбюратор. Я никогда не видел такого двигателя с родным trambler, хотя статья о trambler соответствует ETKA, поэтому она является родной. Интересно, что там было много датчиков? Мой автомобиль 89 лет, я видел двигатель 91goda, есть тампер без вакуума. Моник можно купить в этом районе.

Я верну электронный блок, это не проблема для меня, электрическая цепь тоже. Но все, что должно быть, должно работать, какие датчики должны работать, каковы симптомы и причины того или иного, в общем, все, что называется опытом, в то время как у меня его на карбюраторе недостаточно.

Почему горят предохранители

Частый претендент на замену — предохранитель прикуривателя. Находится он в блоке, расположенном в моторном отсеке, и дополнительно отвечает за работу аудиосистемы, бортового компьютера, освещения салона и багажника, подсветку зеркальца в козырьке. Подключение к прикуривателю мощного компрессора для накачки шин, инвертора либо другого оборудования с высоким потреблением тока часто приводит к выходу предохранителя из строя. Не рекомендуется заменять его элементами с другим номиналом, так как это может привести к неисправности электропроводки. А её ремонт значительно дороже, чем стоимость предохранителя.

Установка ламп большой мощности также может стать причиной перегорания предохранителя. Также мощные лампы сильно нагреваются, что негативно сказывается на отражателе и стекле (особенно если они выполнены из пластика). Пластиковое стекло блок-фаре в результате нагрева хуже начинает пропускать свет, что отрицательно сказывается на работе фар. Постоянно выходящие из строя предохранители могут стать причиной полной пропажи головного света, что делает эксплуатацию машины невозможной. Максимально разрешённая мощность лампочек указана в руководстве по эксплуатации и на фарах автомобиля.

Превышение номинальной нагрузки на предохранители, некачественная изоляция — все это легко может стать причиной их перегорания. Не рекомендуется заменять сгоревшие элементы проволочками, монетками или устанавливать преды большего номинала — это может привести к возгоранию электропроводки.

Диагностика с помощью компьютера

Увеличенный расход топлива является основной причиной провести диагностику двигателя автомобиля ауди — большая часть автолюбителей в автосервисах жалуются именно на эту проблему.

Но, в случае с расходом, как и плавающими оборотами на холостом ходу, без труда можно справиться и самостоятельно — достаточно просто приобрести специальный диагностический кабель.

Диагностика двигателя состоит целого комплекса мер, проводить которых нужно в определённой последовательности:

1. Первым делом удостовериться в отсутствии подсосов — они являются самой «больной» стороной механических впрысков. Если все в норме, следует замер напряжения на ЕЭГР — номинальные значения указаны в руководстве по ремонту.
2. Проверка давления системе питания — в нормальном состоянии давление должно быть не менее 5 бар, а в идеале 5,2–5,6.
3. Проверка производительности топливного насоса выполняется опытным путём. Следует отсоединить шланг и проверить его на перекачку — при нормальном давлении за 1 минуту насос должен перекачивать не менее 1,5 литра топлива. В противном случае двигателю просто недостаточно бензина для работы.
4. Затем проверяется калибровочное отверстие в нижних камерах на наличие засоров.
5. Затем следует проверка форсунок на равномерность распыления и длину факела. Их неисправность приводит к тому, что на автомобиле ауди 80 плавают обороты, затрудняется запуск двигателя, увеличивается расход топлива и пр. Номинальные значения параметров форсунок зависят от их типа и также указаны в руководстве.
6. Проверка работы дозатора.
7. Поверка датчика температуры охлаждающей жидкости. Неверные показания с датчика приводят к неправильному формированию топливной смеси, что также является причиной большинства распространённых проблем с двигателем и может привести к тому, что не заводится ауди 80 инжектор. При подозрениях на его неисправность рекомендуется заменить датчик.
8. Проверка работы ЕГРД. Производится на холодную, на холодную с заведённым двигателем, на горячую, и проверкой при подключённом проводе сигнала холостого хода.
9. Регулировка угла опережения зажигания выполняется при помощи стробоскопа и только на заведённом автомобиле.

Топливный насос Ауди 80

1. В первую очередь проверить предохранитель (глава Кузовная электросистема).
2. Если он в порядке, нужно искать дальше:
3. Иногда можно путем прослушивания установить, работает ли топливный насос: послушать под автомобилем на высоте топливного бака, включается ли топливный насос, в то время как помощник включает зажигание.
4. Если слышен звук работы, то насос, вероятно, исправен. Если же ничего не было слышно, следует проверить, поступает ли топливо:
5. Модели с 4-цилиндровым двигателем и системой впрыска Mono-Motronic: отсоединить трубку, ведущую к блоку приготовления горючей смеси, в месте штуцерного соединения. Надеть на шланг, исходящий от топливного бака, удлинитель и опустить его конец в какую-нибудь емкость.
6. Помощник должен в это время включить стартер. Теперь топливо должно поступать.
7. Модели с 4-цилиндровым двигателем и системой впрыска Digifant: отсоединить подводящий трубопровод впереди на распределительном трубопроводе, надеть шланг-удлинитель и опустить свободный конец в какую-нибудь емкость.
8. Помощник должен в это время включить стартер. Теперь топливо должно поступать.
9. Модели с 5-цилиндровым двигателем и системой впрыска KE-III-Jetronic: Ослабить винтовое соединение на подводящем топливопроводе – держать наготове тряпку, чтобы убирать вытекающий бензин.
10. Даже при неработающем двигателе сейчас должно выступить немного бензина, потому что система подачи топлива находится под давлением благодаря топливному аккумулятору.
11. Если ничего не появляется, помощник должен включить стартер.
12. Теперь топливный насос должен начать подавать бензин.
13. Все модели: если ничего не движется, необходимо проконтролировать многоконтактный штекер вверху на защитном фланце топливного бака и выяснить, получает ли насос электропитание:
14. Отвернуть коврик багажного отсека.
15. Снять черную металлическую крышку.
16. Снять многоконтактный штекер.
17. Проверить вольметром или контрольной лампой, имеется ли между штекерными контактами 1 и 4 (коричневый и зелено-желтый провод) напряжение примерно в 12 В. Для измерения необходимо, чтобы помощник включил стартер (рычаг коробки передач в нейтральном положении, автомобиль на стояночном тормозе).
18. Если насос не работает, несмотря на поступление питания, значит, он неисправен (снять и заменить).
19. Если не поступает питание, то под подозрение попадает реле насоса в центральном коммутаторе. Его проверка описана в главе «Кузовная электросистема».
20. Другими причинами могут быть: дефектная проводка к реле или насосу, забитый или перегнутый шланг топливопровода, забитые фильтр грубой очистки или топливный аккумулятор.

>Как поменять бензонасос Ауди 80: пошаговая инструкция для ремонта

Монтажный блок в моторном отсеке

Если перестал работать топливный насос — первым делом следует проверить его предохранитель. Для этого необходимо открыть капот Ауди 80 б3 и посмотреть в нишу возле лобового стекла с водительской стороны. В этом месте находится блок предохранителей ауди 80, реле и диагностический разъем для подключения машины к компьютеру.

У audi 80 до 91 года предохранитель топливного насоса находится под номером 13 в верхнем ряду, его номинал — 15 ампер. Всего в блоке находится 21 элемент (у моделей с дизельным двигателем из 22), также в монтажной схеме присутствуют дополнительные предохранители, используемые в зависимости от модификации и комплектации авто.

Дополнительно в монтажном блоке находятся следующие реле:

• реле бензонасоса;
• реле на противотуманные фары и задние габариты (если в комплектации отсутствуют, тогда на этом месте установлена перемычка);
• реле стартера;
• реле клаксона;
• реле поворотов;
• реле климат-контроля;
• реле дворников;
• реле омывателя фар, вентилятора, охранной системы и пр.

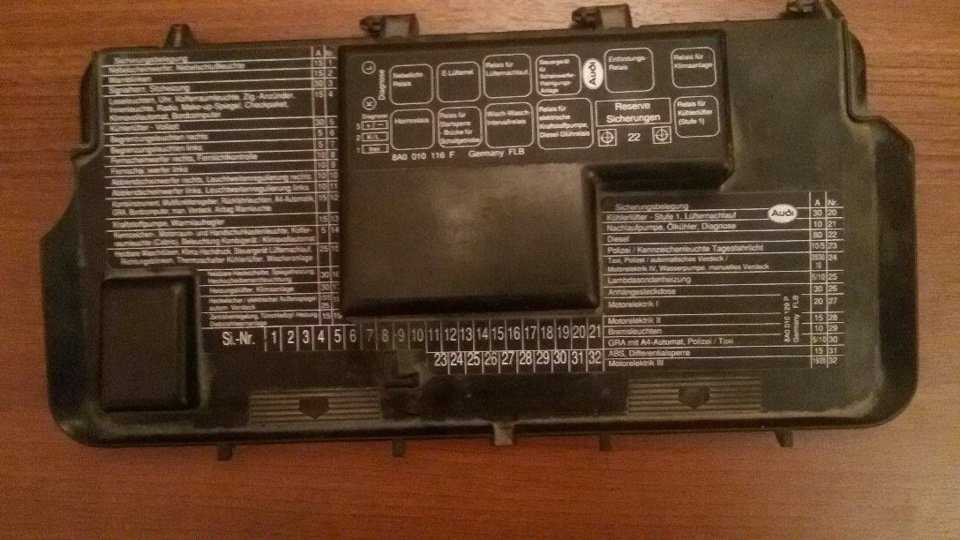

На крышке монтажного блока расположена схема элементов, также расшифровка есть в руководстве по эксплуатации автомобиля ауди 80 b3.

У марки ауди 80 б4 расположение монтажного блока полностью аналогично, за исключением общего количества элементов и их назначения. Так, топливный насос у б4 подключен к элементу №12, и расположение реле также отличается от  модели б3.

При возникновении неисправностей с электрооборудованием следует сперва проверять целостность предохранителей, расположенных в моторном отсеке автомобиля. Даже если перестал работать спидометр, то с хорошей долей вероятности причина может скрываться в предохранителях,  заметить их целостность значительно проще, чем разбирать панель приборов и проверять непосредственно её элементы на неисправность.

Опытные водители используют предохранитель, отвечающий за работу топливного насоса, следующим образом: часто зимой безуспешные попытки запустить двигатель приводят к тому, что свечи «заливает» бензином, в результате чего завести автомобиль не получается. Для просушки свечей достаточно вытащить предохранитель насоса из блока и несколько секунд покрутить двигатель стартером — подача топлива прекратится, и за счёт вентиляции они высохнут довольно быстро.

Дополнительный блок предохранителей

Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.

Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.

В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они самостоятельно включатся.

В салонном блоке находятся следующие компоненты электрической схемы автомобиля:

• общий предохранитель;
• блок управления климат-контролем или кондиционером;
• блок управления АКПП и системой АБС;
• блок управления электродвигатели стёкол и люка;
• электронный блок управления двигателем;
• управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого );
• управление сидений с электроприводом;
• система управления головным светом;
• внутрисалонное освещение;
• управление ремнями и подушками безопасности;
• система оповещения о давлении масла, закрытых дверях и пр.

Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.

Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.

Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.

Вам будут полезны несколько видео по теме:

https://youtube.com/watch?v=RUl65pclHjA

И ещё одно также полезно для проверки:

Почему горят предохранители

Частый претендент на замену — предохранитель прикуривателя. Находится он в блоке, расположенном в моторном отсеке, и дополнительно отвечает за работу аудиосистемы, бортового компьютера, освещения салона и багажника, подсветку зеркальца в козырьке. Подключение к прикуривателю мощного компрессора для накачки шин, инвертора либо другого оборудования с высоким потреблением тока часто приводит к выходу предохранителя из строя. Не рекомендуется заменять его элементами с другим номиналом, так как это может привести к неисправности электропроводки. А её ремонт значительно дороже, чем стоимость предохранителя.

Установка ламп большой мощности также может стать причиной перегорания предохранителя. Также мощные лампы сильно нагреваются, что негативно сказывается на отражателе и стекле (особенно если они выполнены из пластика). Пластиковое стекло блок-фаре в результате нагрева хуже начинает пропускать свет, что отрицательно сказывается на работе фар. Постоянно выходящие из строя предохранители могут стать причиной полной пропажи головного света, что делает эксплуатацию машины невозможной. Максимально разрешённая мощность лампочек указана в руководстве по эксплуатации и на фарах автомобиля.

Превышение номинальной нагрузки на предохранители, некачественная изоляция — все это легко может стать причиной их перегорания. Не рекомендуется заменять сгоревшие элементы проволочками, монетками или устанавливать преды большего номинала — это может привести к возгоранию электропроводки.

После замены бензонасоса не заводится машина

Распространенным явлением после замены топливного насоса является то, что автомобиль не заводится. Начнем с того, что сразу машина и не должна завестись, так как насосу необходимо сначала накачать давление в системе, которое ранее было стравлено.

Для создания давления в топливной системе следует включить зажигание на несколько секунд (лампочки на приборной панели горят, но ключ не поворачивается в положение «старт»). После этого можно крутить мотор стартером 5-10 сек. Если попытка оказалась неудачной, следует подождать около 30 сек. и затем повторить процедуру.

Если же завести мотор не удается после многоразовых прокруток стартером, тогда это говорит о том, что:

• были допущены ошибки при сборке и подключении бензонасоса;
• новый бензонасос является неисправным;
• произошла плановая блокировка или сбой в охранной системе автомобиля;

Во время установки и подключения нового бензонасоса могут произойти различные сбои, начиная от залипания клапанов на самом насосе и заканчивая поломкой контактов, разъемов и клемм.

В подобных ситуациях нужно определить характер поломки: механика или электрика. С питанием насоса разобраться проще всего, так как оно или есть, или его нет. Что касается автосигнализации или иммобилайзера, противоугонная система может блокировать запуск автомобиля посредством отключения питания бензонасоса. Также не следует забывать и тот момент, что топливный фильтр может попросту забиться. Во время залипания клапанов на насосе устройство может гудеть и работать, но вхолостую.

При наличии подобных неполадок бензин не поступает в топливную рампу, двигатель не заводится. Для точного определения причины необходимо сначала убедиться в том, что в топливной рейке действительно нет бензина. Затем потребуется повторно снять и подключить бензонасос напрямую от аккумулятора или габаритов. Данный способ подключения бензонасоса напрямую является оптимальным для быстрой проверки топливного насоса своими руками в том случае, если бензонасос не качает.

Блок предохранителей в моторном отсеке

1. реле
2. диагностический разъем
3. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
4. дополнительные предохранители 23-32
5. четыре запасных предохранителя
6. обозначение реле на крышке распреде­лительной панели
7. зажим для снятия и установки предохра­нителей

Схема данного блока

Расшифровка

№	Назначение
1	15А Противотуманные фары, задние противотуманные фонари
2	15А Аварийная сигнализация
3	30А Звуковой сигнал, обогрев сидений
4	15А Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики
5	30А 2-я скорость вращения вентилятора обдува радиатора
6	5А Задние правые габаритные и стояночные огни
7	5А Задние левые габаритные и стояночные огни
8	10А Правая фара дальнего света, сигнальная лампочка дальнего света
9	10А Левая фара дальнего света
10	10А Правая фара ближнего света, электродвигатель регулировки положения правой фары
11	10А Левая фара ближнего света, электродвигатель регулировки положения левой фары
12	15А Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора
13	15А Топливный насос
14	5А Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер
15	25А Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер
16	30А Обогрев заднего стекла, обогрев зеркал
17	30А Вентилятор обдува салона, автоматический кондиционер
18	5А Электрические зеркала
18	15А Очиститель заднего стекла (Avant)
19	10А Центральный замок, обогрев цилиндра выключателя замка, противоугонная система
20	30А Вентилятор обдува радиатора, 1-я скорость, вентилятор салона
21	10 Диагностический разъем
22	Не используется (автомобили с бензиновыми двигателями)
22	80А Свечи накаливания (автомобили с дизельными двигателями)

Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)

23	Не используется
24	Не используется
25	5А Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется
26	30А Разъем для прицепа
27	10А Система зажигания/впрыска топлива
28	10А Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется
29	10А Стоп-сигнал
30	5А Регулировка скоростного режима (автомобили с АКП), У автомобилей с дизельными двигателями не используется.
31	15А АБС, блокировка дифференциала
32	10А Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива

Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»

Реле

1. Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка
2. Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения
3. Реле включения вентиляторов
4. Реле омывателя фар
5. Х-контакт реле разгрузки
6. Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
7. Реле звукового сигнала
8. Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно
9. Реле интервального режима стеклоочистителя
10. Реле топливного насоса
11. Реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Дополнительный блок реле в салоне

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.

На разных модификация не все реле могут быть заняты.

Описание

1. Система АБС
2. Сигнальная лампа ремней безопасности
3. Блок управления внутренним освещением
4. Блок реле муфты кондиционера
5. Стеклоочиститель и стекло омыватель заднего стекла
6. Устройство контроля давления масла, блок управления переднего освещения
7. Не используется
8. Не используется
9. Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач)
10. Не используется
11. Не используется
12. Пассажирские сиденья с подогревом
13. Водительское сиденье с подогревом
14. Реле люка на крыше автомобиля
15. Блок управления люком и дверными стеклами с электроприводом
16. Блок управления люком и дверными стеклами с электроприводом
17. Реле сигнальных ламп противоугонной сигнализации
18. Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом

Изменения для дизельных автомобилей

5 — реле электротока 12 — реле акустического сигнала (не закры­тая дверь, не пристегнутый ремень) 13,14 — реле управления рециркуляцией ОГ 15 — реле контроля ламп освещения 18 — реле 3-й скорости вращения вентиля­торов обдува радиатора (обычно это 2­я скорость) К — предохранитель вентилятора обдува радиатора S — предохранитель электротока.
