Установка автосигнализации на audi a4

Точки подключения автосигнализации на Audi A4 1996

Жгут проводов замка зажигания:12В постоянное — красныйстартер — красный/чёрныйзажигание — чёрный

габариты (+) — чёрный/серый (левые) и чёрный/красный (правые) в 8-штырьковом разъеме в педальном отсеке со стороны водителя

блокировка дверей (постановка на охрану) (-) — красный\коричневыйразблокировка дверей (снятие с охраны) (-) — серый\белыйРазблокирование требует двух импульсов в течение трех секунд: первый отключает заводскую сигнализацию, второй — разблокирует двери.

стоп-сигнал (+) — красный\черный у переключателя

стоп-сигнал аварийный (-) — коричневый\белый за центральной консолью

+12 красный в жгуте от замка
зажигание чёрный в жгуте от замка
стартер красный с чёрным на левом блоке предохранителей или в жгуте от замка
топливный насос зелёный с жёлтым — предохранитель в левом блоке
габариты чёрный с серым и чёрный с красным (+) в 8-ми контактном разъеме в ногах водителя. или: зелёный с красным, зелёный с чёрным в жгуте от выключателя света
повороты чёрный с зелёным, чёрный с белым в левом пороге
тахометр синий с зелёным — идет на щиток приборов, разъем слева, или светло-синий на катушке #1
концевики дверей Водительская дверь — коричневый с жёлтым (-); Пассажирская дверь — коричневый с белым (-); Задние двери — коричневый с белым (-)
концевик багажника белый с чёрным (-) на водительской боковине
центральный замок Пневматика жёлтый с синим провод в жгуте из водительской двери. или: Отрицательное управление Закрывание – коричневый с серым (бывает, что закрывает комфортный красный с коричневым); Открывание — серый с белым (а бывает, что 1-й импульс снимает родную сигнализацию, 2-й в течение 3-х секунд открывает замки)
стеклоподъёмники Управление системой «КОМФОРТ» — красный с коричневым (-)
отопитель жёлтый с чёрным в жгуте от замка
заводская сигнализация Расположена в багажнике с пассажирской стороны, объединена с помпой. Для ее отключения при дистанционном пуске двигателя необходимо разрезать чёрный с синим провод под задним сидением справа (чтобы «+15» не проходил на заводскую сигнализацию) и обойти блокировку стартера, замкнув коричневый с синим и красный с серым провода там же
Цепь Цвет Расположение
зажигание чёр\син щека водителя,оранж фишка
ЦЗ (-) сер\бел, кор\сер щека водителя,белая фишка
концевик водителя (-) кор\жёл щека водителя
концевики остальных дверей (-) кор\бел порог водителя,щека
концевик багажника (-) бел\жёл порог водителя
бензонасос зел\жёл порог водителя

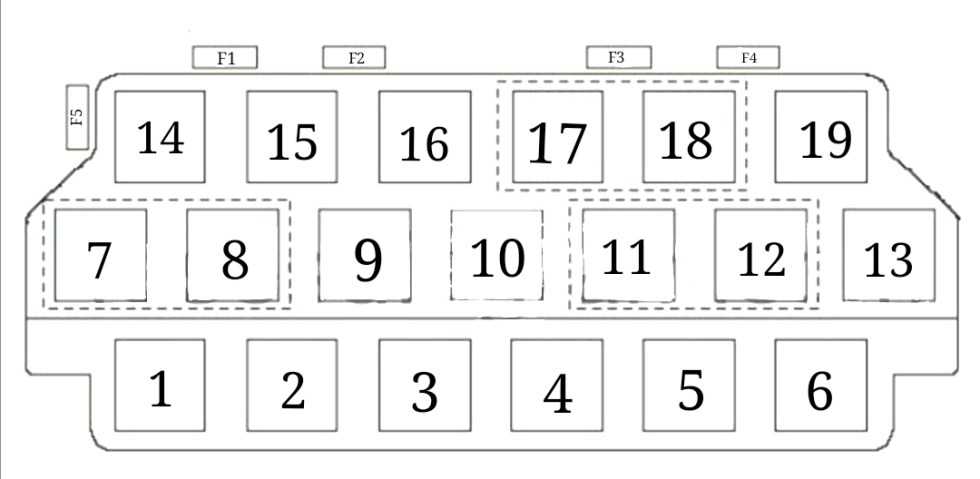

Блок реле и предохранителей №2 Ауди A4 (B5)

Блок реле и предохранителей №2 Audi A4 B5 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.

Назначение реле и предохранителей
1 Реле вспомогательных цепей зажигания
2 Реле звукового сигнала — двухтональный
3 Реле насоса омывателя фар
4 Многофункциональное реле
5 Блок управления омывателя/стеклоочистителя
6 Реле топливного насоса/ Реле свечей накаливания
7 Модуль управления системой сигнализации такси
8 Модуль управления системой сигнализации такси
9 Реле фар дальнего света
10 Реле передних противотуманных фар
11 Блок управления наружными зеркалами заднего вида с приводом складывания
12 Блок управления наружными зеркалами заднего вида с приводом складывания
13 Реле выключателя блокировки стартера / реле лампы заднего хода, с AT / 4-скоростной
14 Реле насоса омывателя заднего стекла
15 Свободный разъем
16 Реле муфты компрессора кондиционера
17 Модуль предупреждения о неисправности ламп
18 Модуль предупреждения о неисправности лампы
19 Свободный разъем
F1 Свободный разъем
F2 (20А) Сигнализация (такси)
F3 (10A) Таксометр
F4 (5A) Двусторонняя радиосвязь (такси)
F5 (20А) Сигнализация (такси)

Блок реле и предохранителей №2 Ауди A4 (B5)

Блок реле и предохранителей №2 Audi A4 B5 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.

Назначение реле и предохранителей
1 Реле вспомогательных цепей зажигания
2 Реле звукового сигнала – двухтональный
3 Реле насоса омывателя фар
4 Многофункциональное реле
5 Блок управления омывателя/стеклоочистителя
6 Реле топливного насоса/ Реле свечей накаливания
7 Модуль управления системой сигнализации такси
8 Модуль управления системой сигнализации такси
9 Реле фар дальнего света
10 Реле передних противотуманных фар
11 Блок управления наружными зеркалами заднего вида с приводом складывания
12 Блок управления наружными зеркалами заднего вида с приводом складывания
13 Реле выключателя блокировки стартера / реле лампы заднего хода, с AT / 4-скоростной
14 Реле насоса омывателя заднего стекла
15 Свободный разъем
16 Реле муфты компрессора кондиционера
17 Модуль предупреждения о неисправности ламп
18 Модуль предупреждения о неисправности лампы
19 Свободный разъем
F1 Свободный разъем
F2 (20А) Сигнализация (такси)
F3 (10A) Таксометр
F4 (5A) Двусторонняя радиосвязь (такси)
F5 (20А) Сигнализация (такси)

Ходовая

Несмотря на общую положительную репутацию, Ауди А4 Б5 имеет одно слабое место – многорычажная передняя подвеска. Она изготовлена из легкосплавных металлов и поэтому изнашивается порой уже спустя несколько десятков тысяч километров. К тому же, передняя подвеска дорогая в ремонте. Стоимость комплекта новых рычагов – от 10 до 20 тыс. рублей. За работу придется дополнительно отдать примерно половину.

В не лучшем положении оказываются и владельцы полноприводных модификаций. Там сзади тоже используется многорычажная подвеска. В переднеприводных версиях устанавливается достаточно выносливая торсионная балка.

Коды запчастей на Ауди А4 Б5 и их цены

Ниже приведены запчасти с ценами в рублях:

  • компрессор центрального замка 8D0862257B — 5-6 тысяч;
  • бампер 14689020 (задний б/у) стоит 2-3 тысячи, а передний (рестайл, в хорошем состоянии) — не меньше 15 000;
  • рулевая рейка 8D1422065J — 9-10 тысяч;
  • бензонасос 11279259203 — 3500-4000;
  • фаркоп — 4-5 тысяч;
  • лобовое стекло 94-01 5D — 3000-4000;
  • подлокотник 7765708918 — 2500-3000;
  • подстаканник 8D0862534A — 1000-1500;
  • решетка радиатора 8D0853651R — 1500;
  • бачок тормозной жидкости 43657178 — 500;
  • термостат BSG 90-125-001 — 2000;
  • фары — 1500 аналог, 7000 от универсала;
  • накладки на пороги — 4000;
  • карданный вал 8K0521101N — 18-20 тысяч.

Оригинальные запчасти на Ауди А4 Б5 удастся купить также на разборках. Если постараться, можно подобрать вполне годные детали.

Тест-Драйв Audi A4 (b5) 1.6i 101 л.с. 1996 г. и Audi A4 (b5) 1.9tdi 90 л.с. 1998 г. представлен в видео ниже:

Как завести Audi A4 с помощью ключевой карты?

Узнав о как включить двигатель Ауди А4 с ключом или расскажу, как это сделать для Audi A4, оснащенной ключ-картой, а не ключом. Техника остается примерно такой же, поэтому не бойтесь возвращаться к предыдущему разделу, чтобы получить подробную информацию о каждом из шагов, которые необходимо выполнить. Ниже приведены рекомендации, которых следует придерживаться, чтобы завести свой Audi A4 с карточкой:

  • В зависимости от года и серии вам может потребоваться или не нужно вставлять карту в специальный слот, проверьте на приборной панели, оборудован ли ваш Audi A4 этим слотом или нет.
  • Если он есть, вставьте карту в это отверстие, иначе вы можете оставить карту при себе или где-нибудь в салоне.
  • Найдите кнопку «Пуск», который в большинстве случаев расположен на высоте рулевого колеса, близкой к классическому расположению neiman, в противном случае он в большинстве случаев находится на центральной консоли.
  • Убедитесь, что вы находитесь в нейтральном или нейтральном положении на автоматической коробке передач.
  • Нажмите кнопку «Пуск» один раз, чтобы включить зажигание Audi A4.
  • Нажмите второй раз через несколько секунд или погаснет оранжевый свет на приборной панели. чтобы завести свой Audi A4

.

Блок реле №3 Ауди А4 (B5)

Блок реле и предохранителей №3 Ауди А4 (B5) является дополнительным блоком, который присутствует исключительно в автомобилях с дизельными двигателями. Блок реле №3 располагается в моторном отсеке автомобиля в зависимости от расположения руля.В автомобилях европейского рынка блок располагается с левой стороны по ходу движения автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.

Назначение реле и предохранителей
1 Реле 2 подогревателя охлаждающей жидкости двигателя (дизель) – высокая мощность
2 Реле 1 нагревателя охлаждающей жидкости двигателя (дизель) – низкая мощность
3 Реле управления двигателем
F1 Свободный разъем
F2 (15A) Управление двигателем
F3 (15A) Управление двигателем
F4 (50A) Нагреватель охлаждающей жидкости двигателя 2 (1,9TDI)
F5 (25A) Подогреватель охлаждающей жидкости двигателя (1,9 TDI)
F6 (80A) Свечи накаливания (1,9TDI)

Блок реле №3 Ауди А4 (B5)

Блок реле и предохранителей №3 Ауди А4 (B5) является дополнительным блоком, который присутствует исключительно в автомобилях с дизельными двигателями. Блок реле №3 располагается в моторном отсеке автомобиля в зависимости от расположения руля.В автомобилях европейского рынка блок располагается с левой стороны по ходу движения автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.

Назначение реле и предохранителей
1 Реле 2 подогревателя охлаждающей жидкости двигателя (дизель) — высокая мощность
2 Реле 1 нагревателя охлаждающей жидкости двигателя (дизель) — низкая мощность
3 Реле управления двигателем
F1 Свободный разъем
F2 (15A) Управление двигателем
F3 (15A) Управление двигателем
F4 (50A) Нагреватель охлаждающей жидкости двигателя 2 (1,9TDI)
F5 (25A) Подогреватель охлаждающей жидкости двигателя (1,9 TDI)
F6 (80A) Свечи накаливания (1,9TDI)
