Предохранители и реле audi a4 (b7), 2004 — 2009

Расположение основного блока предохранителей

p, blockquote 3,0,0,0,0 —>

Он находится в салоне автомобиля с левой стороны сбоку панели. Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке внизу показано размещение предохранителей в коробке (1).

p, blockquote 4,0,0,0,0 —>

Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

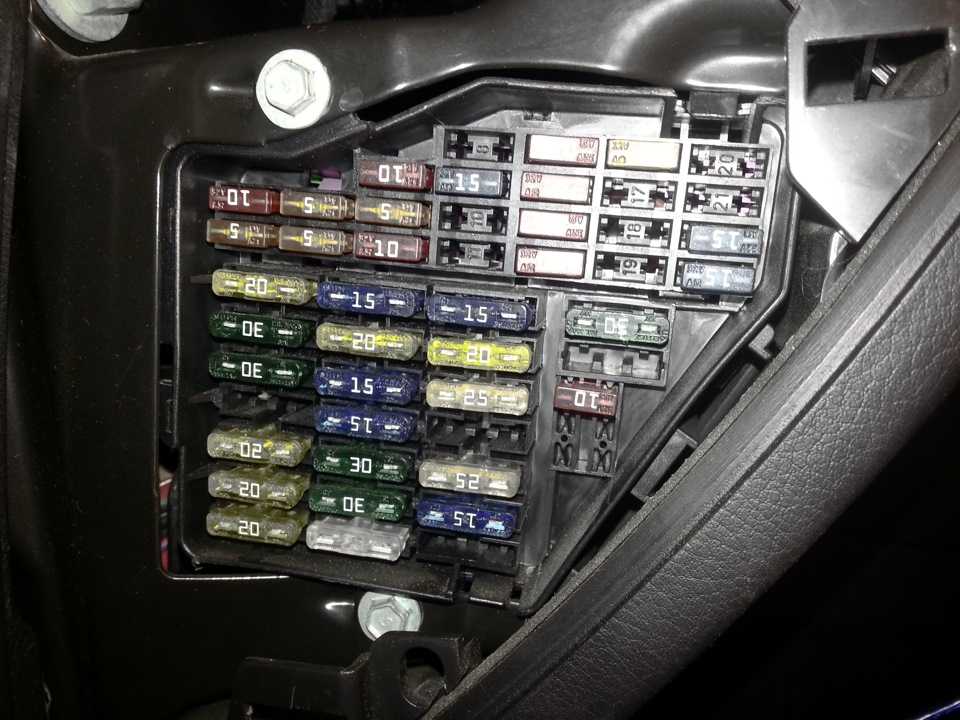

p, blockquote 5,0,1,0,0 —> фото блока с предохранителями и блоком реле

p, blockquote 6,0,0,0,0 —>

Таблица с описанием предохранителей

p, blockquote 7,0,0,0,0 —>

Схема дополнительного блока с реле и предохранителями

Номенклатурные номера предохранителей и реле Ауди A4 (B7)

Бензиновые двигатели.

Бензиновые двигатели 1.2, 1.4, 1.8 и 2.0 с добавкой TFSI характеризуются общими чертами: турбонаддув, непосредственный впрыск топлива и цепь ГРМ.

Примечание: в двигателях 2.0 TFSI с кодами AXX, BWA, BPY использовался ремень ГРМ, а цепь появилась с выходом семейства ЕА888 весной 2008 года.

Самая большая проблема моторов 1.2 и 1.4 TFSI – натяжитель цепи ГРМ, который может сдаться уже через 30-50 тыс. км, что в свою очередь может привести к растяжению и перескоку цепи. О проблеме подскажет стрекотание, появляющееся после запуска холодного двигателя. Кроме того, в обоих двигателях встречались случаи разрушения поршней. Но, к счастью, это довольно редкая болезнь. Средний расход топлива обоих моторов находится в пределах 7-8 л/100 км.

Двигатель 1.8 TFSI обеспечивает лучшее соотношение производительности к расходу топлива – 160 л.с. и 9-10 л/100 км соответственно. Здесь так же наблюдаются неприятности с натяжителем цепи ГРМ, но происходят они реже, чем в случае с более слабыми моторами.

2.0 TFSI имеет очень хорошие динамические характеристики, но имеет проблемы с отложением нагара на впускных клапанах. В результате падает мощность, и увеличивается расход топлива. В норме он должен составлять около 11-12 л/100 км. В более ранних версиях встречались отказ топливного насоса и повышенный расход масла.

Бензиновые атмосферные двигатели не пользовались большим успехом, как наддувные модификации. Но, тем не менее, они имеют немало преимуществ. 1,6-литровый мотор мощностью 102 л.с. родом из 90-х — самый надежный. 8-клапанный силовой агрегат (BGU, BSE) сравнительно редко ломается. Единственные слабые места – клапан системы рециркуляции отработавших газов EGR и катушки зажигания. Средний расход топлива составляет 8,5-9 л/100 км.

Версии FSI 1.6 (115 л.с.) и 2.0 (150 л.с.) получили непосредственный впрыск топлива, а значит и проблему отложения нагара на впускных клапанах. Это приводит к падению мощности и увеличению расхода топлива. Механики рекомендуют чистить клапана каждые 50-70 тыс. км. Порой здесь встречается проблема с системой газораспределения, по своей сути схожая с дефектами турбодвигателей: растяжение цепи привода распределительных валов. В 2.0 FSI распределительный вал выпускных клапанов приводятся в действие ремнем, в то время, как у 1.6 FSI оба распределительных вала приводятся в движение двумя цепями. Кроме того, иногда выходят из строя кислородные датчики и датчики детонации.

16-клапанные 1.6 FSI, в отличие от 8-клапанных 1.6, комплектовались шестиступенчатой коробкой передач, что позволило улучшить динамику и снизить расход топлива, который в среднем не превышает  8л/100 км. Однако 2.0 FSI еще более динамичный, но потребляет около 9-9,5 л/100 км.

250-сильный V6 рабочим объемом 3,2 литра устанавливался с первых лет производства Ауди А3 второго поколения. Сравнительно невысокая цена автомобиля с данным силовым агрегатом объясняется средним сроком службы узлов и огромным аппетитом – не менее 13 л/100 км. Однако, иначе быть не может, ведь спринт до 100 км/ч занимает всего 6,4 секунды. Свою лепту в расход топлива вносит серийно устанавливаемая система полного привода Quattro.

V6 имеет несколько слабых мест: растяжение цепи ГРМ, утечки жидкости из системы охлаждения и сбои в программном обеспечении ЭБУ двигателя. Владельцы А3 с механической коробкой передач отмечают появление стуков, доносящихся из трансмиссии.

с 1994 года выпуска

Ремонт и эксплуатация автомобиля

Общая электрическая схема Audi A4 c шестицилидровым двигателем с рабочим объемом 2,8 л и мощностью 128 кВт

Аккумулятор, стартер, генератор переменного тока

А – аккумулятор В – стартер С – генератор переменного тока С1 – регулятор напряжения F125 – многофункциональный выключатель J60 – реле автоматической коробки передач T2ab – штекерный разъем, 2-штырьковый, серый, в двигательном от секе справа T6z – штекерный разъем, 6-штырьковый, красный, станция со- единения эл. коробки, увлажняющая коробка T10v – штекерный разъем, 10-штырьковый, коричневый, станция разъемов справа, стойка А T10x – штекерный разъем, 10-штырьковый, синий, станция разъе- мов справа, стойка А 11 – точка массы, в аккумуляторной коробке 81 – соединение с массой –1-, на распределительном щите групп проводов 114 – соединение с массой, в группе проводов автоматической коробки передач

* – автомобили с автоматической коробкой передач ** – автомобили с механической коробкой передач

Технические характеристики Audi A4

Бензиновые R4

Бензиновые V6

Дизельные моторы

Блок предохранителей №1 Ауди A4 (B5)

Блок предохранителей №1 Ауди A4 B5 Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.

Итог

Ауди А4 Б7 достойна внимания как внешне, так и по своим характеристикам. С точки зрения надежности, стоит отдать предпочтение двигателям из «старой гвардии». Они хоть и могут «кушать» масло, но при должном обслуживании проблем не доставят.

Двухлитровый турбированный мотор сможет подарить еще и радость от динамики автомобиля

Но придется уделить внимание ряду «родовых» недостатков, описанных выше

Из шестицилиндровых моторов лучше выбирать из дизельных моторов. А именно 2,7 или 3,0 литра. Надежность, проверенная годами, но возраст и большие пробеги требуют очень качественной диагностики перед покупкой.

Интересный вариант комплектация DTM Edition, но на его поиски могут уйти годы. Поэтому ищите ухоженный вариант и приобщайтесь к еще довольно надежному премиуму.
