Замена выжимного подшипника на пассат б3

Volkswagen Passat GL › Бортжурнал › Замена сцепления своими руками

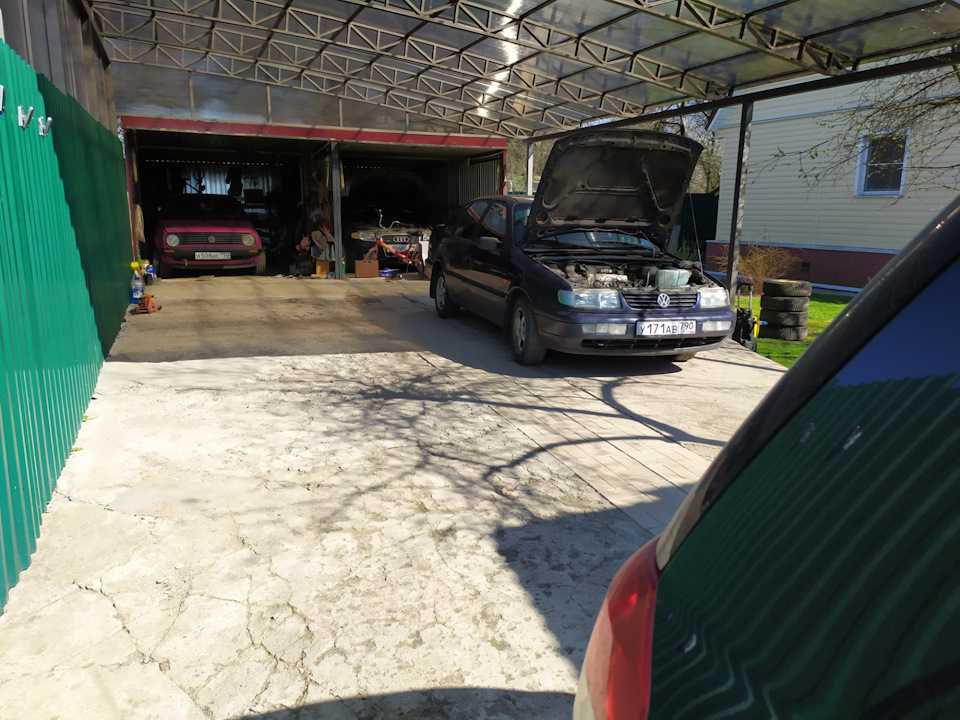

Всем привет. В это сложное и непонятное, самоизолированное время, решили мы сэкономить немного деньжат и поменять сцепление своими руками. Сразу скажу, что занятие это не из лёгких, если у вас нет ямы, лебёдок и иных приспособлений, которые помогут в снятии и установке коробки.

Всё началось с того, что после включения любой из передач (а так же просто на ходу), при нажатии педали газа посильнее, двигатель поднимал обороты, а тяги у авто не было. Создавалось впечатление, что передача не включена и двигатель крутит в холостую. Такие явления были часты, но быстро проходили. Пришли к выводу о пробуксовке сцепления. Кто его знает какое оно там стояло и как давно. Было решено менять.

На всё про всё у нас ушло 3 мучительных дня, множество сомнений, неоднократные решения плюнуть на всё и отдать авто в сервис, но мы преодолели эти моральные преграды и вроде всё сделали как надо (просто ещё не обкатали).

Сам процесс замены не так сложен, часто мелькал в различных видео на ютубе, куча мануалов есть в интернете, а кратко он выглядит так:

1. Снимаем аккумулятор.2. Снимаем стартер. Отключаем все провода, которые могут нам помешать в процессе.3. Откручиваем механизм переключения передач. Запоминаем что где стояло. Можно и фото сделать.4. Снимаем передние колёса, дабы удобно было подлазить и откручивать шрусы. Ставим подпорки, что бы у нас был свободный домкрат, а лучше два.

5. Снимаем левую полуось полностью (надеюсь рассказывать как это делать в этом посте не надо), откручиваем внутренние шрусы. Правую полуось можно оставить болтаться за движком.6. Так как в процессе будут сниматься двигатель и коробка с подушек, то тут необходимо подпереть двигатель и коробку чем либо. В моём случае мы под поддон подложили 2 пенька, а коробку подвесили лебёдкой. Стоит отметить, что вам может понадобиться ещё пара домкратов, дабы играть высотой двигателя и коробки, что бы отсоединить их и по итогу обратно соединить.

7. Откручиваем коробку и движок от передней подушки.

8. Откручиваем коробку от задней подушки. Там есть кронштейн и 3 болта в нём. Очень геморно было подлезть под нижний болт. Нам это удалось, только после того, как мы открутили коробку от двигателя и приподняли её выше опоры (подушки). В противном случае нижний болт упирается в подушку и не выходит.

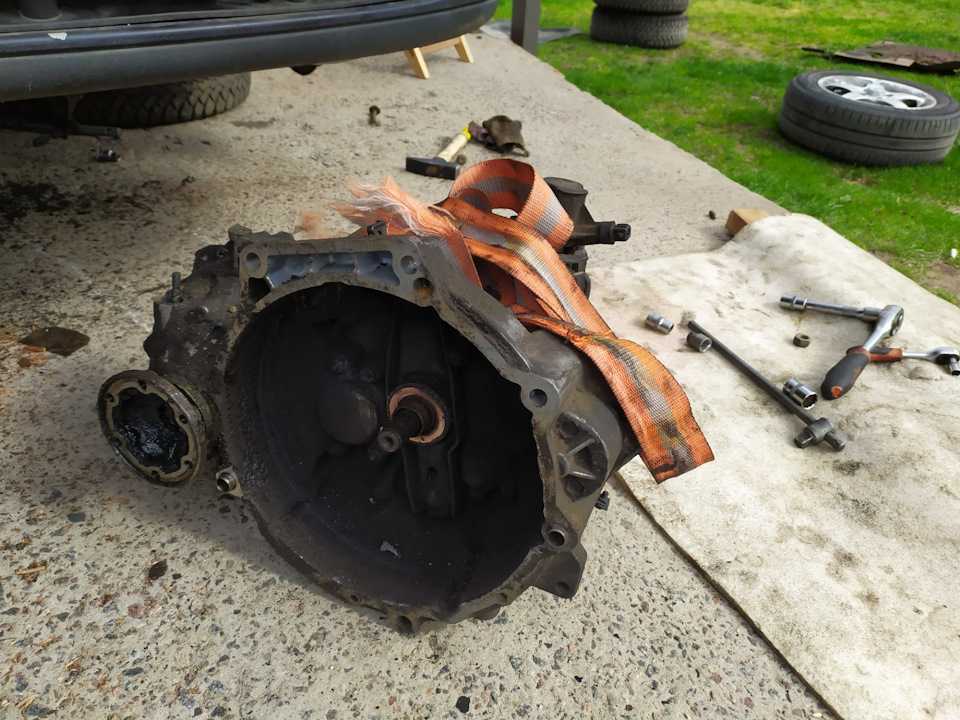

9. Снимаем коробку и аккуратно опускаем её, дабы не разбить. Вещь всё таки хрупкая). Она крепится на 3 болта к двигателю.

10. Откручиваем предыдущую корзину и диск. Сцепление стояло китайское и дешёвое.

Volkswagen Passat B5 | Замена главного цилиндра сцепления | Фольксваген Пассат

В случае обнаружения утечек или внутреннего перепуска жидкости главный цилиндр сцепления следует заменить в сборе, для чего:

а) отсоедините отрицательный провод аккумуляторной батареи;

б) слейте тормозную жидкость из гидравлической системы сцепления:

Рис. 5.7. Слив тормозной жидкости из гидравлической системы сцепления: 1 — штуцер

— подсоедините шланг к сливному штуцеру 1 (рис. 5.7) рабочего цилиндра сцепления (со стороны коробки передач);

— откройте штуцер и слейте из системы тормозную жидкость в емкость;

Рис. 5.8. Отсоедините педали сцепления:

1 — штифт; 2 — втулка

в) отсоедините педаль сцепления (рис. 5.8) от главного цилиндра сцепления:

— снимите нижнюю крышку приборной панели;

— снимите фиксирующую скобу и извлеките штифт;

— проверьте состояние втулки штифта;

г) отсоедините блок предохранителей:

Рис. 5.9. Винты крепления блока предохранителей (показаны стрелками)

— выверните два винта (рис. 5.9) и отложите блок предохранителей в сторону;

Рис. 5.10. Болты крепления вакуумного насоса (показаны стрелками)

д) отсоедините вакуумный насос с регулятором системы поддержания заданной скорости (если система установлена), для чего выверните два болта из кронштейна (рис. 5.10) и отложите в сторону весь узел;

е) положите ветошь под цилиндр сцепления и отсоедините шланг подачи тормозной жидкости к главному цилиндру сцепления от бачка главного тормозного цилиндра;

Рис. 5.11. Крепление главного цилиндра сцепления: 1 — штуцер; 2 — гайки

ж) ослабьте штуцер 1 (рис. 5.11) подачи тормозной жидкости в рабочий цилиндр сцепления;

з) отверните две гайки 2 крепления главного цилиндра сцепления;

и) отверните штуцер 1 трубки и снимите цилиндр сцепления;

к) снимите прокладку;

л) очистите цилиндр сцепления и теплоизоляционную перегородку.

м) установите новый главный цилиндр сцепления:

— установите новую прокладку на теплоизоляционную перегородку;

— установите трубку и затяните штуцер 1 пальцами;

— наверните две гайки 2 и затяните моментом 13 Н·м;

— установите шланг между бачком и цилиндром;

— залейте в бачок тормозную жидкость и затяните штуцер трубки после того как из соединения начнет вытекать тормозная жидкость; момент затяжки 15 Н·м;

Используйте только тормозную жидкость Volvo (DOT+).

— совместите отверстие скобы штока главного цилиндра сцепления с отверстием втулки на педали сцепления, вставьте штифт, установите пружинную защелку, установите нижнюю крышку приборной панели;

— установите вакуумный насос и поставьте два винта кронштейна; момент затяжки винтов 10 Н·м;

— установите блок предохранителей (рис. 5.10); поставьте два болта и затяните моментом 10 Н·м;

Кузов (Body)

Установка подстаканника VAG на VW Passat B3/B4 (rus.) Фотоотчет. Всем известен один из недочетов немецких инженеров в VW Passat B4, стакан (бутылку с водой) поставить некуда

При покупке обратил внимание на подозрительные отверстия. Навел справки, оказывается сущетсвует в природе оригинальный подстаканник, но какие то нехорошие люди сняли его

Замена петель двери Фольксваген Пассат Б3-Б4 (rus.) Фотоотчет. Многие знают что рано или поздно двери любого авто, особенно передние, перестают радовать четкостью, стабильностью закрывания. Регулировка замков часто не приводит к устранению причины плохого закрывания, а при детальном осмотре выясняется, что виной всему являются сильно изношенные петли двери, особенно нижней. При вертикальном покачивании двери в открытом положении, слышен стук и виден люфт в петлях. Вероятно, существует много способов устранения люфтов старых петель, но думаю лучший вариант- замена петель на новые.

Как правильно собрать плафон перчаточного ящика (бардачка) Гольф 4, Бора, Пассат Б5 и др. (rus.) Фотоотчет При разборке салона или замене лампочки, плафон подсветки бардачка часто развалился при вытаскивании. Собрать его нетривиальная задача, не всем под силу. Пришлось снять свой фонарик из бардачка, чтобы его разобрать и показать как он потом собирается. Имеем 8 элементов конструкции (один контакт состоит из двух элементов).

Как Отрегулировать Сцепление На Passat Б3

Сцепление сухое, однодисковое, с центральной пружиной, с кабельным зазором или гидравлическим приводом отключения. Привод сцепления используется на автомобилях EZ с пятиступенчатой ​​коробкой передач ATX и ASA, а также с четырехступенчатой ​​коробкой передач ALY и ALS. Ведомый: диск сцепления с упругой втулкой. Муфта шарикоподшипника сцепления, самоцентрирующаяся.

Технические характеристики сцепления

Моменты затяжки основных резьбовых соединений, кгсм

Болт крышки сцепления к маховику: 2.0. Болт главного цилиндра сцепления: 2.0. Болт крепления сцепления цилиндра сцепления: 2.5. Болт корпуса сцепления: 2,5 Фитинги для труб: 1,5 Болт сцепления: 2,5, Подключение насоса с гидроприводом: 1,0.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.

Если же мотор 4-тактный, V-образный, 6-цилиндровый, рядный, рабочий цикл такого двигателя также проходит за 2 полных оборота коленвала или 720 градусов, однако чередование тактов осуществляется через 120 градусов. Рабочий цикл рядного 8-цилиндрового V-образного мотора получает чередование тактов через 90 градусов.

Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

В США первый цилиндр (А/М по ходу движения) считается спереди слева. Затем цилиндры принято считать слева направо и спереди назад, то есть счет идет в шахматном порядке. В Европе первый цилиндр двигателя считается спереди справа по ходу движения А/М, после чего исчисление порядное спереди назад: 5 -1- 6 -2 -7 -3 -8 -4.

Если же рассмотреть двигатель V-12, тогда порядок работы следующий: 1-12-5-8-3-10-6-7-2-11-4-9. Кстати, если рассматривать мощные ДВС, на старых американских авто встречается рядный двигатель на 8 цилиндров. Так вот, его прядок работы: 1-4-7-3-8-5-2-6.

Как видно, такт двигателя и работа цилиндров на разных ДВС будет отличаться. По этой причине необходимо знать порядок цилиндров конкретного мотора (можно найти информацию в технической литературе). Такие знания позволяют упростить диагностику неисправностей в случае различных сбоев, неполадок в работе системы зажигания и т.д.

Установка

Повернуть коленчатый вал двигателя в положение, соответствующее ВМТ поршня 1-го цилиндра, совместив метку на зубчатом шкиве распределительного вала с плоскостью прокладки крышки головки цилиндров (см. фото).

Убедиться в том, что прорезь привода валика датчика-распределителя зажигания располагается параллельно оси коленчатого вала и при необходимости поставить ее в правильное положение.

Прежде чем устанавливать датчик-распределитель зажигания, повернуть валик так, чтобы разносная пластина ротора была направлена в сторону метки на корпусе, что соответствует ВМТ конца такта сжатия поршня 1-го цилиндра.

Установить датчик-распределитель зажигания на место, следя за правильной ориентацией муфты валика привода датчика-распределителя.

Установить на место фланец и затянуть стопорную гайку.

Поставить на место крышку датчика-распределителя зажигания, убедившись в отсутствии на ней трещин или загрязнений.

Присоединить высоковольтные провода и соединить разъем датчика-распределителя зажигания.

Ремонт трамблера Volkswagen Passat B3

При снятии крышки с проводами, бегунка и пластмассового уплотнителя, видно верхнюю часть вала распределителя зажигания. На него надета чашка с прорезями по бокам – стальной экран.

Стопорное кольцо и штифт, готовый покинуть свое место

От смещения вверх по валу его удерживает стопорное кольцо. А проворачивание экрана по оси предотвращает стопорный штифт. Его не видно, он вставлен в канавку на валу, совмещенную с прорезью на внутренней части экрана (коронки).

Штифт похож на кусочек проволоки или обломок тонкого сверла длинной 5 мм

Изначально он плотно сидит в гнезде и конструкция не имеет люфта. Но с возрастом посадочное место разбивается, и зажигание начинает «гулять».

Какой бы сильной не была искра, импульс подается несвоевременно или отсутствует. Двигатель работает с перебоями, снижается тяга, проблематично выставить холостой ход, увеличивается расход топлива.

Нередко автолюбители, наблюдая весь этот набор, не заботятся о диагностике, катаются до полной остановки. Да и на сервисе чаще предлагают сменить шаговый регулятор холостого хода или потенциометр дросселя. Искра-то есть, а обороты плавают. Резонно.

Передняя и задняя подвеска (Front and rear suspension)

Замена защитных чехлов (пыльников) ШРУС на VW Passat 1994, двигатель 2Е (rus.) Фотоотчет. Осмотр ходовой части автомобиля выявил износ защитных чехлов (пыльников) внутреннего и внешнего шарниров, левого приводного вала. Чехлы покрылись мелкими трещинами, и образовалось несколько разрывов, выделяется смазка. Требуется замена пыльников.

Снятие и разборка правого приводного, вала на Фольксваген Пассат Б3-Б4 (rus.) Фотоотчет При полной разборке и промывке шарниров может выявиться определенный износ составляющих деталей и потребоваться их полная замена. В этом случае целесообразнее, приобретать новый шарнир, в комплекте к которому уже приложен новый защитный чехол, хомуты и смазка.

Разборка внутреннего и внешнего ШРУС (rus.) Фотоотчет. При замене пыльника, если в смазку попала грязь, ШРУС надо разобрать промыть от старой смазки, затем собрать и набить новой смазкой. Данная работа, совсем не сложная, но требует аккуратности и внимания.

Замена пыльников и задних аммортизаторов Фольксваген Пассат B3-B4 Вариант (rus.) Фотоотчет. Решил написать отчёт по замене пыльников задних амортизаторов, в общем то можно сказать по замене аммо с переборкой. Хотел сначала только пыльники поменять, но потом смутили задние пружины (уж больно просевшие были).

Общая информация по подвеске Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Инструкция замены выжимного подшипника

Несмотря на кажущуюся трудность, в замене элемента сцепления нет ничего сложного. К тому же и времени эта процедура займет немного. Нужно лишь четко следовать пошаговой инструкции. Ниже приведена инструкция замены выжимного на примере автомобиля ВАЗ 2110.

Шаг 1. Отсоедините клеммы аккумулятора, а затем снимите его.

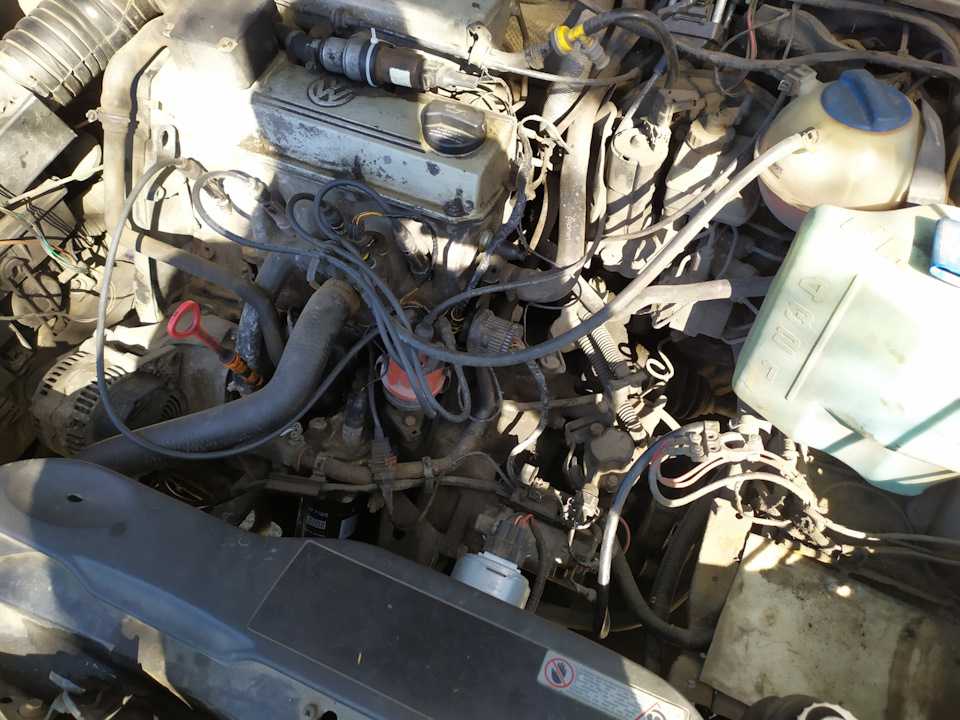

Шаг 2. Снимите также воздушный фильтр. Он будет мешать.

Шаг 3. Выкрутите верхнюю гайку стартера.

Шаг 4. При помощи двух ключей на 17 расконтрите гайки на тросике сцепления.

Шаг 5. Вытащите трос сцепления с вилки и уберите его в сторону, чтобы не мешал.

Шаг 6. Выкрутите по кругу болты крепления коробки передач.

Шаг 7. Снимите верхнюю декоративную защиту из пластика.

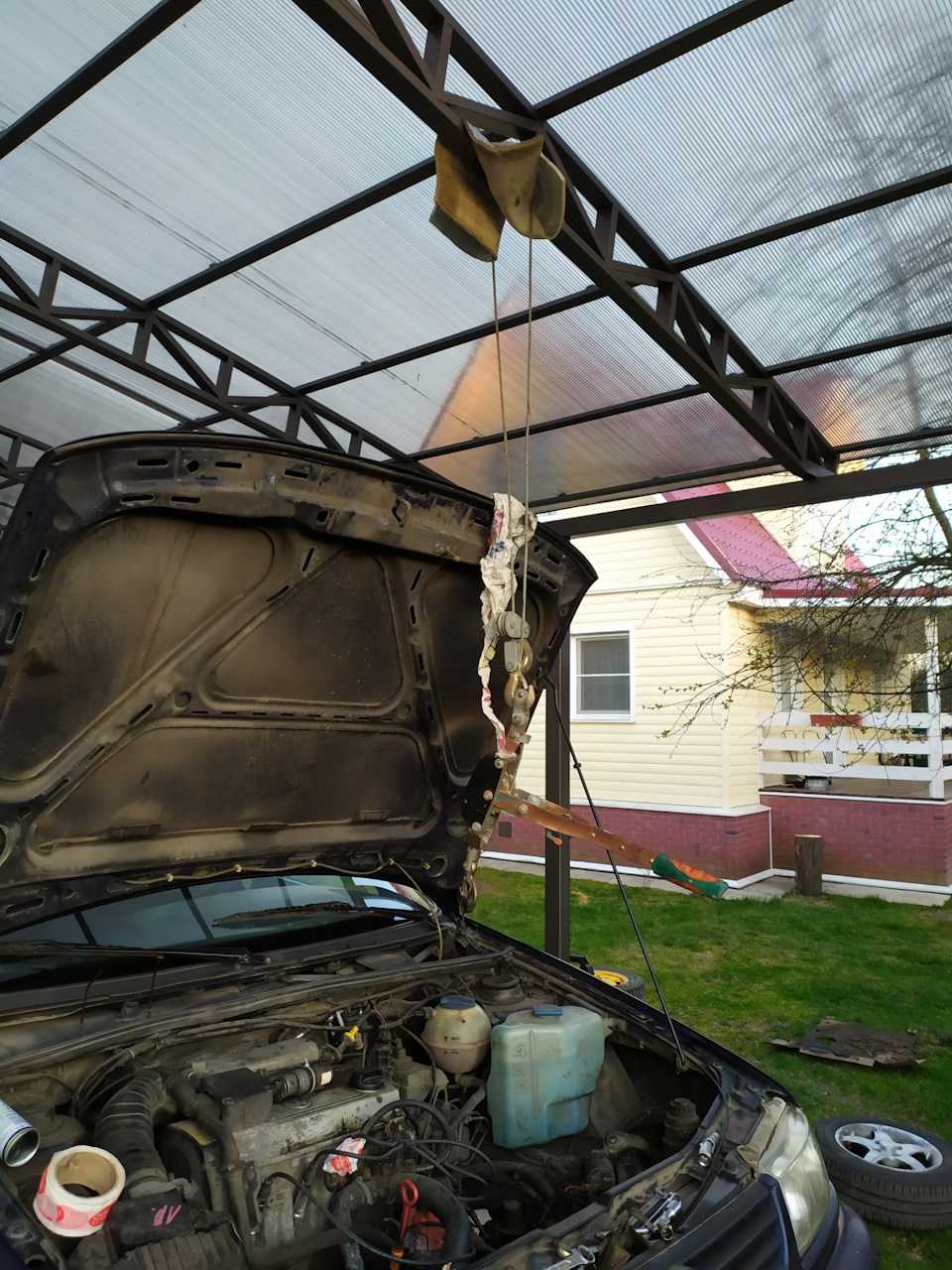

Шаг 8. Установите специальную конструкцию для вывешивания двигателя. Только после этого можно продолжать работу.

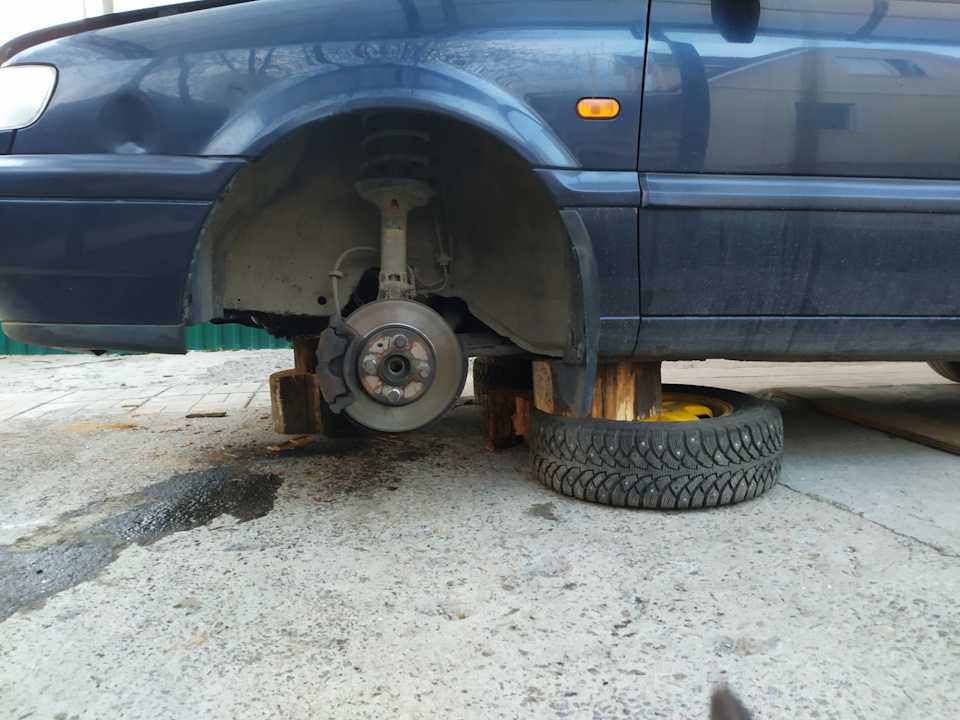

Шаг 9. Снимите два передних колеса.

Шаг 10. Демонтировав декоративную крышку, выкрутите гайку крепления наружной гранаты.

Шаг 11. Сняв защиту, поднимите автомобиль еще выше. Затем при помощи металлической щетки очистьте поверхность в районе сливной гайки.

Шаг 12. Выкрутите сливную пробку. Для этого нужна головка на 17.

Шаг 13. Слейте масло и закрутите пробку обратно.

Шаг 14. Открутите два болта, которые держат шаровую опору.

Шаг 15. Надавите монтировкой на стойку, чтобы освободить шаровую от шпилек. По возможности выполняйте это действие с напарником.

Шаг 16. Используя монтажку, аккуратно выдерните из коробки передач ШРУС.

Шаг 17. Снимите ШРУС. Делайте это аккуратно, чтобы не повредить пыльники. Затем повторите процедуру на другой стороне.

Шаг 18. Выкрутите все болты крепления кожуха.

Шаг 19. Снимите и уберите кожух.

Шаг 20. Демонтируйте тягу.

Шаг 21. Головкой на 17 открутите нижний болт крепления стартера.

Шаг 22. Демонтируйте стартер, отсоединив перед этим от него фишки.

Шаг 23. Отключите фишку датчика скорости и заднего хода.

Шаг 24. Выкрутите два кронштейна задней подушки. Придерживайте болты другим ключом, чтобы тот не проворачивался.

Шаг 25. Выкрутите болты крепления подушки, а затем снимите ее.

Шаг 26. Подставив упор под коробку передач, открутите гайку крепления второй подушки. Потребуется головка на 17 с удлиненным воротком.

Шаг 27. При помощи монтажки немного расшатайте коробку и попытайтесь снять ее.

Шаг 28. Медленно опустите коробку вниз, стараясь не повредить лепестки первичного вала.

Шаг 29. Осмотрите все элементы сцепления.

Шаг 30. Как видите на фото, выжимной подшипник заклинило. Спасет только замена.

Шаг 31. Также осмотрите корзину сцепления на предмет наличия повреждений.

Шаг 32. Смажьте литолом рабочую поверхность нового подшипника.

Шаг 33. Смазав шлицы литолом, установите новый подшипник.

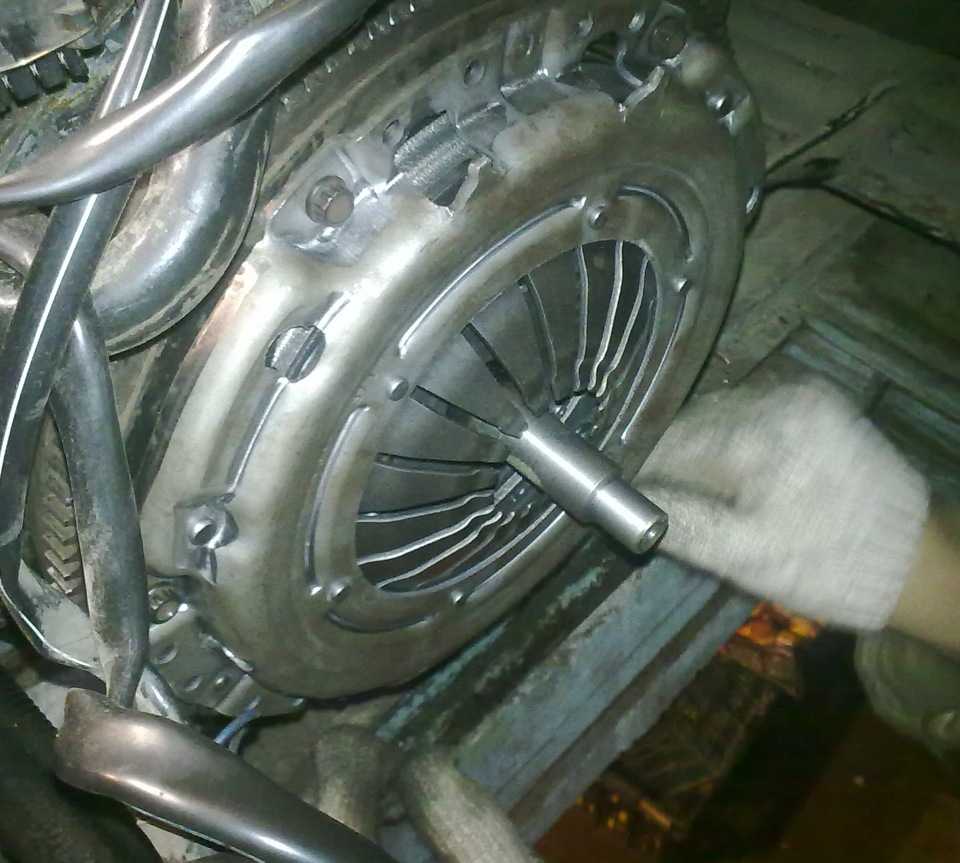

Шаг 34. Произведите установку сцепления в обратном порядке, не забыв обработать смазкой все крепежные элементы.

Шаг 35. Коробка стоит на месте и все практически готово, нужно лишь залить масло в систему.

Шаг 36. Как видите, теперь педали сцепления и тормоза находятся на одном уровне. Это значит, что замена прошла успешно. Осталось проверить, как переключаются передачи и, собственно, провести тест-драйв. На этом все!

Для чего нужны метки на ГРМ

На Пассате Б3 ремень ГРМ синхронизирует фазы газораспределения с тактами двигателя. Механизм связывает валы, не допускает одновременного впуска воздушно-топливной смеси в камеры сгорания и выпуска отработанных газов.

Как добиться, чтобы валы — распределительный и коленчатый — работали четко синхронно: в момент первого запуска после монтажа/ремонта ГРМ они должны стартовать с определенных позиций. Правильное начальное положение указывают специальные метки ГРМ Фольксваген Пассат Б3.

Неверное соотношение меток и ошибочный старт валов приведут к столкновению цилиндров с выпускными клапанами, поломке двигателя.

Слово экспертному мнению

Почему сбрасываются настройки? Сложности, острая необходимость в «перезагрузке» блока возникает у любителей ездить на короткие расстояния. Эта проблема присуща собственникам транспорта, предпочитающим регулярно запускать мотор с одновременным нажатием на педаль газа. Как поступить?

  • Двигатель заводится, прогревается. Вентилятор охлаждения должен сработать два раза. Оптимальная температура масла +80 градусов.
  • Глушим силовой агрегат, отключая зажигание.
  • Разъем от блока управления необходимо отключить для очистки оперативной памяти.
  • Снова включается вышеуказанный разъем.

Совет подойдет для любой модификации моновпрыска.

Замена маховика на VW Passat своими руками

Маховик рекомендуется менять вместе с комплектом сцепления, так как ресурс у них примерно одинаковый, да и изнашиваются они одинаково, ведь трение дисков происходит о маховик. Проверить изношенный маховик очень просто, нужно лишь демонтировать его и, положив на горизонтальную поверхность, прокрутить.

При наличии скрежета и скрипов – заменить. Такой маховик и внешне будет выглядеть изношенным – запыленным, грязным, замасленным и с потертостями. После его замены автомобиль существенно лучше начнет принимать передачи, и вы почувствуете разницу при эксплуатации автомобиля. Инструкция по замене:

https://youtube.com/watch?v=d7uxlkkYWu8

Устройство моновпрыска: особенности

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Безопасность

Отзывы владельцев по поводу Пассат Б3 в плане безопасности положительные. Это образец автомобиля для всей семьи. Конструкция B3 и органов управления продумана очень хорошо. Салон жесткий и просторный. Передняя его часть оснащена ремнями безопасности для водителя и переднего пассажира. Рулевая колонка безопасна в аварийных ситуациях. Передняя часть оснащена воздушными подушками безопасности.

Читать также Обзор Volkswagen Passat Variant

Кузов B3 сделан так, что во время аварии, что деформируется только передняя часть авто, практически не нанося травм водителю и пассажирам.

На боковых дверях с целью защиты пассажиров от удара, установлены швеллерные балки, которые при фронтальных столкновениях не дают деформировать боковые части авто.

Производители проводили испытания в более, чем 30 видах столкновений. Стандарты безопасности этого старого «немца» намного превышают самых современных американских моделей. Конструкция сидений такова, что при правильном пристегивании, человек не падает вниз, ударяясь головой о лобовое стекло.

Воздушная подушка безопасности защищает пассажиров и водителя от ударов головой и грудной клетку об руль, переднее стекло или переднее сиденье.

Основные признаки неисправности РЦС

На проблемы с цилиндром указывают такие симптомы:

  • уровень жидкости в бачке снижается, под машиной образуются пятна;
  • педаль начинает проваливаться при нажатии, сцепление нормально не работает;
  • возникают сложности с переключением или выключением скоростей, регулировка привода совершенно не помогает.

Мастера рекомендуют в первую очередь обращать внимание на работу педали. Мягкий её ход или провал сразу должны насторожить, хотя это не повод для немедленного ремонта гидропривода.. Зато причина для диагностики — нужно осуществить прокачку сцепления

Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из‐за нарушения герметичности манжет.

Зато причина для диагностики — нужно осуществить прокачку сцепления. Если в тормозной жидкости пузырьки воздуха, надо определить их «природу». В 99 случаях из 100 воздух попадает внутрь штоков РЦС или ГЦС из‐за нарушения герметичности манжет.

Замена сцепления

Если же дело не в завоздушивании, а вышла строя педаль сцепления и ее компоненты в МКПП, то потребуется полная замена. Чтобы заменить этот элемент, нужно снять механическую коробку передач с автомобиля.

Необходимые инструменты

Из инструментов, которые потребуются для ремонта сцепления Volkswagen Passat B3, нужно будет взять

  • комплект ключей, который подходит к модели автомобиля Пассат Б3;
  • индикатор для измерения фрикционных накладок сцепления;
  • WD40 для зачистки металлических деталей, если потребуется. Например, рабочую сторону нажимного диска обязательно нужно будет зачищать. Остальные можно не трогать, так как они покрыты специальным составом, защищающим их ржавления;
  • смазку на базе дисульфида молибдена для смазывания шлицов ступицы ведомого диска;
  • динамометрический ключ.

После того, как все инструменты будут в гараже, требуется перейти к подготовительным работам.

Подготовительные работы

В подготовительные работы входит:

  1. Установка автомашины Volkswagen Passat B3 на яму.
  2. Снятие МКПП, чтобы получить полный доступ к узлу сцепления.
  3. Для снятия механической коробки передач потребуется убрать клеммы и проводу, которая мешает.
  4. Демонтировать бачок омывателя и тяги ручки КПП Passat B3.
  5. Открутить рабочий цилиндр сцепления, старте и переднюю подушку.
  6. Убрать защиту мотора и балансировку подрамника;
  7. Открутить ШРУСы и рычаги от задней правой подушки КПП.
  8. Слить масло и просто заткнуть тряпкой отверстие фланца длинного шруса. Достать его.
  9. Открутить крепление болтов КПП Volkswagen к мотору.

Внимание! Если сцепление VW будет использоваться, а не заменяться, то рекомендуется пометить расположение кожуха на маховике

Пошаговое руководство

Теперь нужно перейти к снятию сцепления и ремонту его:

  1. Открутить болты крепления маховика с сцеплением.
  2. Демонтировать весь кожух.
  3. Очистить элементы внутри кожуха.
  4. Измерить плоскостность рабочей поверхности нажимного диска. Измерить степень износа нажимной пружины, где она контактирует с подшипником выключения сцепления.
  5. Проверяется износ фрикционных накладок.
  6. Очищается поверхность нажимного диска.
  7. Проверяется состояние шлицов в ступице.
  8. Затем все элементы смазываются и устанавливаются обратно. Диск центрируется относительно маховика, с помощью оправки, которая имитирует шлицевой конец первичного вала.
  9. Затягивают болты крепления кожуха динамометрическим ключом.
  10. Снимают оправку.
  11. Заменяют подшипник выключения, если нужно и смазывают.

Теперь остается только установить МКПП в транспортное средство.

Принципы работы моновпрыска

Автовладельцев часто интересует настройка моновпрыска, поэтому следует изучить его схему функционирования.

  • Импульсными движениями форсунка, представляющая собой электромагнитный клапан, отдает в камеру горючее. Та, в свою очередь, контролируется блоком управления.
  • Топливно-воздушная структура перемещается в первый открывающийся цилиндр. Объем воздуха, параметры давления регулируют датчики.
  • Излишки топлива проходят путь в обратном направлении по встроенной магистрали.

Перед настройкой моновпрыска с нуля необходимо осмотреть целостность измерителей, заодно не помешает проверить тестер — важный элемент в работе. Не все понимают, чем отличается это приспособление от инжекторов.

Как определить износ дисков сцепления и других составляющих

Определить износ ведомого диска в установленном состоянии невозможно. Можно лишь проверить по поведению автомобиля при нажатии на педаль сцепления. Если сцепление «ведет», двигатель набирает обороты, а скорость не растет должным образом, это говорит об износах дисков и приводах сцеплений.

При каждом включении сцепления, накладки ведомого диска трутся и при этом нагреваются. Интенсивный износ происходит при «резком старте». Когда автомобиль трогается с места на повышенных оборотах для достижения определенной скорости максимально быстро.

Начало движения автомобиля со второй или третьей передачи тоже существенно ускоряет износ дисков.

Замена главного цилиндра сцепления — бортжурнал Volkswagen Passat 1.8 KR 1989 года на DRIVE2

Год назад я поменял этот цилиндр…был в другом городе…и поэтому тогда пришлось брать что было.

недавно появились сопли тормозухи в салоне.Решено поменять!купил цилиндр Ate 03.2419-9310.3

Запчастям этого производителя доверяю!проверены опытом)

Процедура достаточно проста!Снимаем расширительный бачок(жидкость не сливаем!)

для удобства снимаем бачок омывателя

на лонжерон стелим тряпку которую не жалко

WDшкой замачиваем гайки

Снимаем нижнюю накладку торпеды

видим подтеки цилиндра

Снимаем защелку (зеленая стрелка)Вынимаем болт (красная стрелка)

Выкручиваем штуцер трубки и отсоединяем шланг забора тормозухи

Новый цилиндр слева

сборка в обратном порядке)

ну и прокачать цилиндры, начиная с главного)

поменял за полтора часа неторопясь.

Цена вопроса: 1 733 ₽ Пробег: 409025 км

Что в итоге

С учетом приведенной выше информации становится понятно, что порядок работы цилиндров двигателя может отличаться. Это касается как рядных (например, 4-х или 6-и цилиндровых) моторов, так и V-образных двигателей или ДВС типа W12 и т.д.

При этом четко установленных правил и стандартов попросту не существует. Это значит, что на деле два однотипных двигателя в плане конструкции и количества цилиндров могут при этом иметь разный порядок работы цилиндров.

По этой причине необходимо заранее изучать особенности конкретного ДВС, в том числе и его порядок работы. В свою очередь, это позволит избежать определенных сложностей при диагностике, а также во время ремонта конкретного силового агрегата.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
