Vw passat b5 электросхемы

Ремонт двери автомобиля

Как бы ни пытался владелец авто уберечь в целости и сохранности своё имущество, это получается далеко не всегда. Даже оставляя свою машину только в положенных местах, никто не застрахован от того, что пассажиры соседней машины на парковке не откроют резко двери машины и не поцарапают или не сделают вмятину на кузове. Немалое беспокойство доставляет мелкий щебень, вылетающий из-под колёс при езде по песчаному дорожному покрытию. Кроме того, попав в ДТП даже в роли пострадавшего, сложно уйти от ремонта. Более часто в таких случаях требуется ремонт двери автомобиля.

Одна из наиболее часто функционирующих деталей автомобиля может подвергаться ремонту, который можно сделать собственноручно, не обращаясь в специализированные сервисные центры. Чаще всего происходят повреждения наружной панели, петель, утеплителя и замков.

Ремонт и восстановление уплотнителя двери

Под воздействием перепадов температуры и влажности дверной уплотнитель может рассыхаться. Также при механическом воздействии происходит истирание и приминание материала.

Восстановление и ремонт уплотнителя можно сделать самостоятельно следующими способами:

  • При помощи мягкой силиконовой трубки восстановить первоначальный объем.
  • Частично заменить поврежденный участок.
  • Поменять уплотнитель на новый.

Восстановление объема уплотнителя

Для ремонта понадобятся следующие материалы:

  • Трубка из силикона или резины диаметром 7-8 мм. Обязательно должна быть мягкой, чтобы не дубела на морозе. Опытные автолюбители используют силиконовую трубку от строительного гидроуровня 15 м — этого хватает для 4-х дверей.
  • Силиконовая смазка или масло.
  1. Снимите защиту с порогов машины, чтобы подобраться к уплотнителю.
  2. Аккуратно подденьте уплотнитель.
  3. Постепенно снимайте его по контуру дверного проема, оттягивая на себя. Если уплотнитель сплошной (замкнутый в кольцо), то придется его разрезать.
  4. Внутрь уплотнителя налейте или распылите немного смазки.
  5. Вставляйте трубку в отверстие.
  6. Закончив ремонт, установите уплотнитель на место.

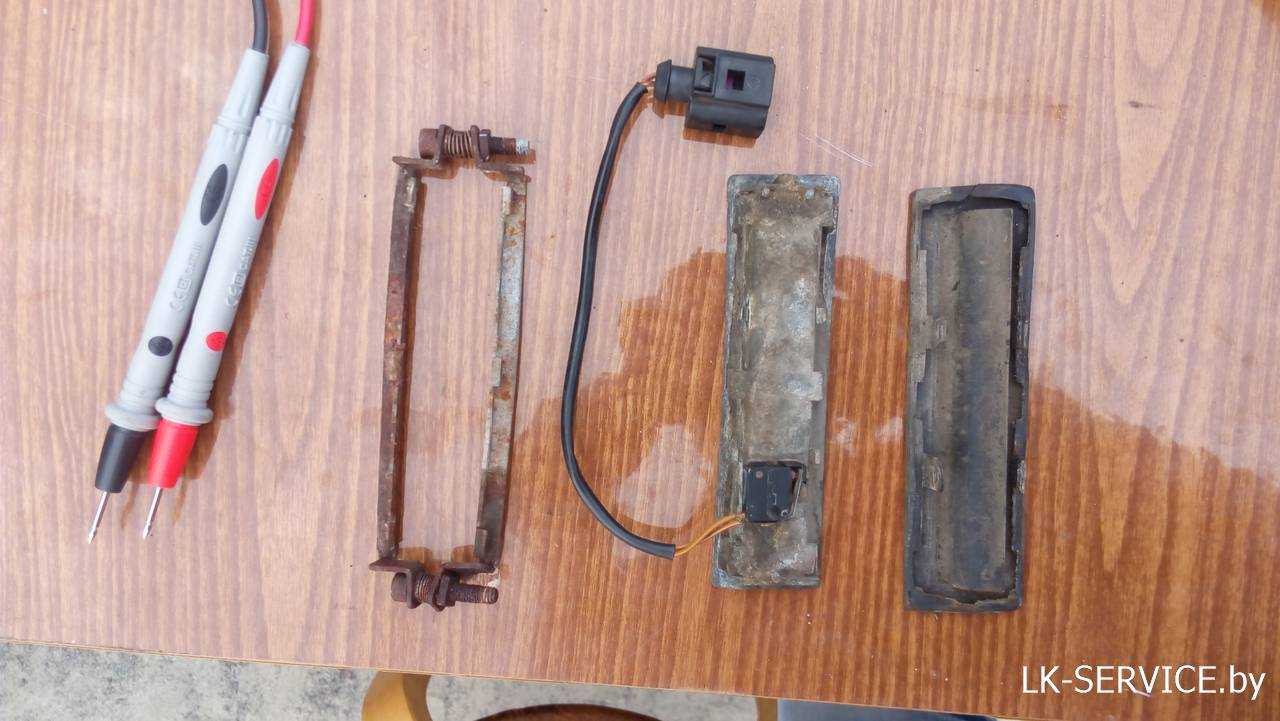

Ремонт клавиши открытия багажника PASSAT B5 универсал

Снимаем обшивку крышки багажника (4 самореза и множество клипс по периметру). С трудом снимаем клавишу — болты на рамке крепления заржавели и не крутились — просто отогнули рамку крепления клавиши, а потом снова ее выровняли и зачистили до блеска. Клавиша закисла и была неподвижна. Микрик был неисправен. Разработали клавишу, микрик поставили такой какой был — то-есть абсолютно другой))) И теперь клавиша выполняет свою функцию. Можно примастерить кнопку микровыключателем советского образца.

Так же за небольшие деньги можно приобрести такую клавишу целиком на алиэкспрессе. Но я такой кнопки не покупал — её качество мне неизвестно и времени ждать тоже не было

И еще внимание — клавиши для универсала и седана разные: 3B9827566C — универсал  3B9827566D — седан. С буквой D на алике полно — но они не подойдут для универсала

Порядок разборки

Прежде чем разбирать конструкцию и проводить ремонт внутренних запчастей, подготавливается инвентарь. Комплект необходимого инструмента:

  • отвертки с плоским и крестообразным сечением;
  • плоскогубцы;
  • торцевой ключ на 8, 10;
  • острый нож;
  • ветошь.

После демонтажа обшивки проводится диагностика механизмов, разрабатывается алгоритм починки. Чтобы не возникло проблем с тем, как снять замок задней двери на Фольксваген Пассат б5, рекомендуем следовать нашей инструкции:

  1. Снять заглушки, подцепив их край ножом.
  2. Извлечь крепежные болты.
  3. Убрать пластиковую накладку. Открутить ручку.
  4. Отстегнуть верхнюю часть клипс панели.
  5. Отключить электропроводку, для этого отжимаются фиксаторы.
  6. Вытащить динамик из обшивки.
  7. Отсоединить нижний ряд клипс. Вытащить панель.
  8. Отвинтить крепление рычага тяги, затем снять.
  9. Вывести конец фиксатора, снять скобу с цилиндра плоскогубцами.
  10. Открутить болты на корпусе замкового цилиндра, извлечь замок.

Особенности передней и задней подвески

Рычаги подвесного блока ФВ Пассат Б5 изготовлены из алюминиевых составов, сопряжены с шаровыми стойками. Из-за мягкости металла, адаптация к российским дорогам вызывает сомнение. Быстрее и чаще проблемы создает передняя конструкция, рычажные системы выходят из строя уже через 40-70 тыс.км. В начале 2000-х конструкторы разработали ремкомплекты, что несколько улучшило ситуацию.

Задняя подвеска состоит из рычажной балки, стабилизатора, снижающего крены при входе в повороты. К кузову приспособление крепится посредством втулок из резинометаллического материала. За смягчение движения и упрощенное преодоление ям на дорогах отвечают амортизационно-пружинные элементы.

1 – амортизатор, 2 – пружина, 3 – балка, 4 – верхняя подушка пружины, 5 – подушка амортизатора, 6 – буфер, 7 – тормозной диск, 8 – подшипник, 9 – задний стабилизатор, 10 – троса ручного тормоза, 11 – резинометаллическая подушка

Преимущества многорычажной подвески

Достоинства «многорычажки» заключаются в беспроблемном преодолении неровностей на дороге. При попадании в выемку активируется рычаг «пострадавшего» колеса. Подобная схема работы защищает кузовную часть от серьезных последствий после ударного воздействия. Еще один плюс – многократное увеличение сцепки колес с покрытием дороги, по сравнению с обычной подвеской. Долговечность узла зависит от манеры вождения, частоты диагностических сеансов, особенностей преодолеваемой трассы. При аккуратной эксплуатации реально достигнуть отметки в 100 000 км, без серьезного ремонта.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Схема

Расшифровка R

I Реле звукового сигнала
II Промежуточное реле контакта Х
III Реле стеклоочистителей
IV Реле топливного насоса Реле свечей накаливания
V Свободное
VI Свободное
A Предохранитель
B Предохранитель

Расшифровка Z

1 Реле вентилятора радиатора (Кондиционер)
2 Реле муфты сцепления
3 Реле магнитной муфты (Кондиционер)
4 Реле кондиционера
5 Реле топливного насоса на дизельных двигателях
6 Реле внешнего освещения Оборудование такси
7 Реле фар
8 Реле свечей накаливания
9 Свободное
10 Реле противотуманных фар
11 Реле средств связи
12 Реле стартера
13 Реле блокировки стартера

Антиблокировочная система тормозов ABS: типы, виды

В зависимости от типа и вида ABS классифицируются на:

  • Одна схема работы система АБС — это, когда все устройства, составляющие АБС, расположены в одном узле. То есть, блок гидроклапанов, гидроаккумулятор и насос находятся в одном узле.
  • Вторая схема ABS — это, когда составляющие устройства (блок гидроклапанов, гидроаккумулятор и насос) расположены в разных местах. В таком виде тормозной системы, кроме модуля ABS, есть еще модуль ESP и модуль SBC.

Если в машине система первого типа, то легко можно сделать правильную прокачку АБС.

Если в машине система второго типа, то одному и без сканера не справиться, требуется прокачать в сервис на техническое обслуживание.

Система ABS состоит из:

  • Датчики (устанавливаются на ступицах). При замене ступиц заднего колеса, а также некоторых передних, можно заметить специальные выемки для датчиков. Занимаются передачей данный о скорости движения.
  • Клапаны управления (устанавливаются в тормозной системе). Служат для изменения давления в системе.
  • Электронный блок. Получает информации о скорости от датчиков и регулирует клапаны управления.

Это интересно: Почему идет черный дым с выхлопной трубы

Какие двигатели устанавливали на Passat B5 Plus?

Линейка силовых агрегатов достаточно большая. Начинается она с 1.6 MPI, который официально не продавался в России. Но и таких представителей можно найти, завезенных из Европы в свое время. Конечно, такой агрегат не самый мощный, но его военные технологии делают его реальным миллионником. Впрочем, на Passat в начале 2000-х лет устанавливали и куда более технологичные и мощные агрегаты

Вот некоторые из них с основными особенностями, на которые стоит обратить внимание при выборе:

1.8 Turbo — были версии на 150 и 170 лошадиных сил, оба двигателя довольно популярные и очень выносливые, достаточно мощные и надежные

При выборе обратите внимание на пробег — после 300 000 км агрегат начинает требовать особых вложений в сервис.
1.9 TDI — наиболее популярный дизель на данной модели с мощностью в 130 лошадиных сил. Достаточно надежный и выносливый силовой агрегат, миллионник с хорошим потенциалом

Проблемы возникают только при плохом сервисе или огромном пробеге.
2.0 — самый надежный агрегат без турбин и прочих примочек, выдает 115, 120 или 130 лошадок, в зависимости от модификации. Двигатель считается самым лучшим в своем сегменте и поколении и может порадовать вас отличной долговечностью.
2.3 — довольно нестандартный бензиновый агрегат, выдающий 150 или 170 лошадиных сил. В России встречается такой двигатель редко, но иногда можно найти его в предложении на вторичном рынке. Надежность и выносливость очень впечатляют.
2.8V6 — официально самый мощный в России двигатель Volkswagen Passat B5 Plus. Поставлялся он зачастую с полным приводом 4Motion или Syncro и обладал 193 лошадками. Надежность агрегата имеет огромный потенциал.

Поставлялись автомобили Passat B5 Plus в Россию с огромным ассортиментом коробок. Традиционно для данного класса наибольшую популярность получили автоматы и вариаторы. Tiptronic — очень популярная коробка для тех времен. Но практика показывает, что эти коробки не живут так долго, как двигатели. Поэтому их ремонт обязательно придется делать рано или поздно. Если вы покупаете авто для практичных целей, то лучше выбрать механические коробки и сэкономить 40-50 тысяч рублей на ремонте КПП автоматического типа.
