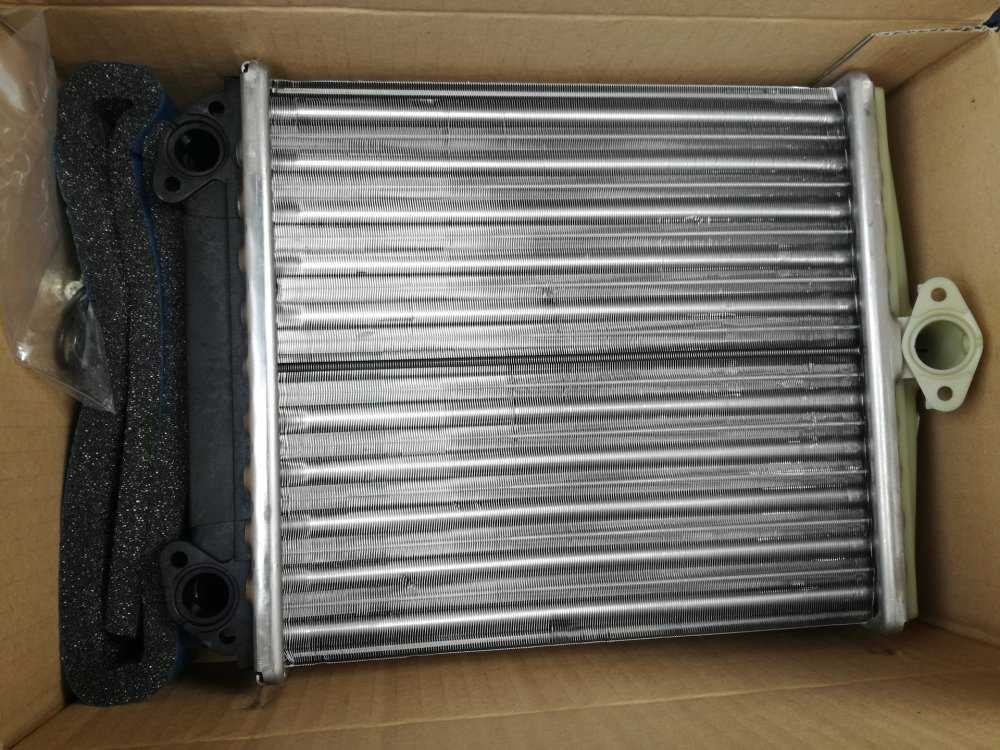

Одной из самых нежелательных проблем справедливо называют проблему с радиатором печки. Он может просто засориться снаружи и изнутри либо окончательно выйти из строя, утратив свою герметичность. Это проявляется в виде течи под машиной.

Засоры образуются обычно по причине неправильного использования жидкости охлаждения. Это низкокачественный антифриз, применение обычной воды, редкая замена ОЖ и пр. Осадок забивает внутренние каналы, а потому эффективность работы радиатора падает. Хуже всего, когда радиатор течёт.

Некоторые владельцам Mercedes 124 удаётся промыть радиатор без его снятия, подключив ко входу и выходу шланги и насос, по которым нагнетается промывочная жидкость (горячая вода с лимонной кислотой).

Но эффективность такой промывки не всегда высокая. Порой приходится полностью снимать радиатор, промывать его в ванной или менять на новый. Главная проблема заключается в том, что для снятия радиатора отопителя на Mercedes 124 придётся снимать всю приборную панель.

Нельзя исключать и риск пробоя прокладки ГБЦ. Это происходит по разным причинам, но всегда сопровождается густым белым дымом из выхлопной трубы, резким падением уровня ОЖ и снижением эффективности работы печки. Тут придётся снимать головку и менять прокладку.

Тормоза

С тормозной системой у автомобилей марки Mercedes, в основном, проблем не бывает. Правильная конструкция исключает наличие слабых мест, главное вовремя менять колодки и тормозные диски при необходимости. АБС начиная с 1989 года входит в базовую комплектацию, она еще не особо эффективная, но тормоза стали более эффективными по сравнению с предшественниками.

Конечно, бывают запущенные случаи, когда датчики АБС вышли из строя, цилиндры закисли, стояночный тормоз перестал работать. Но это зависит от владельца, запчасти на Мерседес Е-класса в кузове W124 не особо дорогие, поэтому можно один раз сделать и забыть.

Так как в Мерседесе Е-класса в кузове W124 задний привод, то это значит, что надо уделять внимание карданному валу, заднему редуктору, крестовинам и фланцам. Масло в редукторе надо менять и следить за его уровнем

После покупки можно сразу и поменять, потому что редко, когда предыдущий владелец знает, когда вообще в нем масло менялось.

Бывают и автомобили с полным приводом, их конечно, меньше, но зато потенциальных хлопот у полноприводных версий больше. Тем более, что детали для переднего привода стоят довольно больших денег. Слабым звеном здесь считается промежуточный вал, который проходит через поддон мотора. Если раздаточная коробка выйдет из строя, то это большие затраты – ремонт потянет на 2000 долларов, а новая такая раздатка в сборе стоит около 7000 долларов, — больше чем сама машина. Так что, такие старые Мерседесы с полным приводом лучше сразу обходить стороной или поинтересоваться, в каком состоянии детали полного привода.

Даже детали передней подвески на полноприводных автомобилях стоят дороже, чем на автомобилях с задним приводом. Но можно во время ремонта устанавливать раздаточную коробку от следующего поколения Е-класса — W210, но и мотор тоже придется брать от W210. Есть смысл просто полноприводные версии при поломке переделать в заднеприводные. Под капотом полноприводных Мерседесов Е-класса в большинстве случаев установлены 6-ти цилиндровые моторы с объемом в 2,6 и 3,0 литра. Но иногда попадаются и дизельные полноприводные версии.

Кузов

Уже 30 лет для кузова – это серьезный срок. Особенно, если машина эксплуатируется и зимой. Но так как качество кузова и его покраски очень высокое, то ржавчина на нем почти не появляется. Со временем, безусловно, появляется и с коррозией бороться становится более трудней. Поэтому сейчас надо быть готовым к тому, что ржавчина уже начинает появляться. Если за машиной следили и мелкие очаги ржавчины сразу удаляли, то конечно это плюс, но обычно вся эта работа ложится на следующего владельца.

Ржавчину можно найти под бамперами, на дверях и на днище кузова. Также проблемной зоной считаются стаканы в передней части автомобиля и лонжероны передние и задние. Поэтому, кто не разбирается в сварке, то лучше сразу не покупать такой автомобиль. И вообще, кузовные работы достаточно затратные, поэтому лучше искать машину с целым кузовом, благо такие машины все еще есть.

Также надо проверять пороги и вообще, весь низ автомобиля надо проверить обязательно. Для тех, кто хочет, чтобы автомобиль еще какое-то время послужил, ему периодически надо делать антикор днища. Но как правило, это делают только фанаты марки, потому что это мероприятие денег стоит, а кто хочет вкладываться в старый автомобиль?

Но если машина выглядит сильно хорошо, то здесь не факт, что все в порядке, возможно машина была в ДТП и ее собрали из нескольких кусков, поэтому надо поискать нет ли следов переварки кузова. Но если ее и сварили из нескольких частей, то ничего уж особо страшного здесь нет, главное, чтобы ремонт был качественным. Также надо беречь пластиковые элементы на кузове, если они будут в порядке, то и кузов дольше продержится. Оригинальные бампера тоже стоит беречь, потому что они более крепкие, чем китайские.

Схема HFM M111 2.2-2.3 W124 и W202 1994-1995.

#1 ОФФЛАЙН KollesoBrothers

Мерсоводы

Cообщений: 214

  • Город: Кишинёв-Геленджик
  • Автомобиль:W123 coupe M119

Разъем первый. Со стороны салонаLegend

Номиналы выводов. Меряються на массу, если не отмечено в графе Notes другие места.

Чертеж разъемов.

Схема HFM M111 со стороны мотора 2-ой разъем

Номиналы выводов.

Legend

Чертежи разъемовСхема по Автодата

Проверка и настройка компонентов.Проверки производятся при:Нормальной температуре двигателяЗажигание в порядкеВоздушный фильтр на месте и в порядкеАКПП в P/N (Парикнг/Нейтраль)Все дополнительное оборудование включая кондиционер выключены.

Холостой ход.M111 МКПП 750RPM+-50M111 АКПП 650RPM+-50

Холостой регулируется автоматическиРегуилировка не возможна самостоятельноЕсли холостойход не соответствует, Проверьте на подсос воздуха Всасывающий Коллетор. Далее проверьте компоненты двигателя.

Дроссель и CO регулируються автоматически.CO на выходе глушителя не более 0.5%

Топливная система.Давление Топлива3.7-4.2 Бара с отключенным вакуумом3.2-3.6 Бара с подключеным вакуумом2.5 бара после 30 минут простоя

Объем подачи 1 литр/40секунд.

ФорсункиСопротивление 14-17 Ом.Питание на форсунки 11-15 Вольт 1-ый контакт разъема

Сигнал или выход 2-ого контакта. Светодиод на 12 вольт в разьем между 1 и 2 котактамиПри прокрутке двигателем должен моргать

Длительность импульса Впрыска при 80 градусах двигателя 3-5мс при 750 оборотах.

Дроссель.Проверка на разьеме ЭБУ и подключеномДатчик положения дросселя2/6 и 2/39 Дроссель закрыт = 4 Вольта минимум2/6 и 2/39 Дроссель открыт = 1 Вольт максимумДатчик полного закрытия дросселя2/34 и 2/22 закрыт 3 Вольта Максимум2/34 и 2/22 открыт 10 Вольт МинимумПривод холостого хода2/4 и 2/26 1.6-3.2 Вольта плавают. На холостом.

Расходомер2/5 и 2/22 0.8-1.1 Вольта на холостом ходуДатчик температуры Всоса2/28 и 2/37 10 градусов 9100-10100 Ом60 градусов 1159- 1281 Ом70 градусов 817- 903 Ом80 градусов 589- 651 Ом__________________________________Сенсоры двигателя.Температура охлаждающей жидкостиОчень важный датчик, для заводки и ровной работы двигателя.2/28 и 2/36 при 20 градусах 2375-2625 Омапри 40 градусах 1111-1228 Омпри 50 градусах 788-871 Омпри 60 градусах 570-630 Омпри 70 градусах 413-456 Омпри 80 градусах 308-341 Омпри 90 градусах 232-257 Ом

Датчик коленвала2/29 и 2/30 сопротивление 680-1200 ОмСигнал датчика коленвала2/29 и 2/30 при вращении стартером 0.4 АС вольта — переменого.минимум2/29 и 2/30 на холостом 1.0 АС вольт — переменого.минимум

Датчик распредвала2/8 и 2/19 900-1600 ОмСигнал на холостом ходу2/8 и 2/19 0.2 AC Вольта переменого

Лямбда-зондПроверка, на машине которая работает уже минуты 2 минимум1/34 и 1/35 0.2-1.0 Вольта плавают.волна +- 0.3 вольта от среднего показания

Подогрев Лямбды1/30 и 1/39 0.6-3.4 Ампера при включенном зажигании.

Катушки зажиганияСопротивление первичной обмотки2/9 и 2/21 0.9-1.5 ОмСопротивление вторичной обмотки 5200-8500 Ом
