3 Замена пневмостоек в W220

Периодически возникает ситуация, когда требуется замена пневмостоек. Мерседес, как известно, имеет различные модификации пневмоподвески

Например, для W220 Airmatic чаще приходится менять заднюю стойку и здесь важно соблюдать поэтапность. Однако этот ремонт можно выполнить собственными силами

Для этого потребуется следующее:

Новая амортизационная стойка рассчитана на режим хранения от −15 °C до +2 °C

Кроме нее потребуются крепежные гайки, так как старые лучше сразу заменить; Необходимо отключить зажигание и постараться работать с предельной осторожностью, чтобы не повредить кабели или трубопровод; Отсоединить средний предохранитель, который находится с правой стороны W220 и поднять автомобиль при помощи домкрата; После демонтажа колеса отсоединяется кожух рычага пневмоподвески. Это же касается штекера клапанов и резиновой насадки; Затем ремонт потребует демонтажа стабилизатора

После откручивания гайки рычага отсоединяется амортизационная стойка и кожух задней полки; Отвинчивание патрубка пневмопровода надо производить медленно, так как там находится воздух под давлением и его следует постепенно спустить; Отсоединить гайки кузова и аккуратно достать амортизационную стойку. При этом следует придерживаться направления сбоку вниз; После этого вставляется новая стойка, и закручиваются гайки. Вот только полностью затягивать их не рекомендуется. Это лучше сделать, когда будет убран домкрат и машина встанет на колеса; Далее следует смонтировать стойку вместе с рычагом подвески, установить стабилизатор, штекер, который имеет блок демпфирующих клапанов и подсоединить патрубок пневмопровода; Остается только вновь установить колеса и подсоединить предохранитель. Лишь теперь можно хорошо затянуть винты.

Верхнюю часть этого элемента пневмоподвески герметизируют клеем. Со временем он растрескивается, и воздушный замок начинает пропускать воздух. Кузов постоянно опускается, поэтому и приходится делать ремонт с заменой стойки.

Основные неисправности пневмоподвески Мерседес W220

Основные неисправности

Самыми проблемными деталями здесь являются передние пневмостойки, особенно герметизация по верху стоек. Это потому, что на заводе верх пневмостойки герметизируется клеем, и со временем этот клей трескается и начинает пропускать воздух, в результате чего автомобиль опускается ниже допустимого уровня, но при заводке двигателя снова поднимается в нужное положение.

Следующая по частоте неисправность — разрыв камеры пневмостойки

Поскольку пневмоподвеска Мерседес W220 оснащена закрытыми пневморессорами, защищенными от вредного воздействия извне, обычно разрыв пневмокамеры происходит в результате окончания ресурса самой камеры, который составляет порядка 150 000 км.

Так что если пробег на спидометре приближается к этой цифре, будьте внимательны.

Есть три способа решения данной проблемы

  • Первый — установка новой оригинальной пневмостойки (самый дорогой способ).
  • Второй – установка б/у пневмостойки (самый дешевый, но самый ненадежный способ – неизвестно, сколько протянет б/у пневмостойка).
  • И третий, самый оптимальный способ, который еще и сэкономит вам солидную сумму — установка нашей новой пневмокамеры, с последующей гарантией до 24 месяцев.

Также часто из строя выходят амортизаторы

Это происходит из-за отвалившегося клапана жесткости пневмостойки.

Из амортизатора выходит газ и вытекает масло, и он, разумеется, прекращает выполнять свои функции.

Решения тут также три:

  • Замена неисправного амортизатора на новый (самый дорогой вариант).
  • Замена на б/у амортизатор.
  • И самый оптимальный вариант — замена неисправного амортизатора на наш восстановленный амортизатор.

И, наконец, выходит из строя компрессор пневмоподвески

Он выходит из строя в результате частого включения, если хозяин автомобиля совсем не обращает внимание на то, что его автомобиль часто опускается

Также существует три способа решения проблемы:

  • покупка нового
  • покупка б/у
  • и восстановление компрессора пневмоподвески у нас.

Если ремонт пневмоподвески нужен прямо сейчас — по крайней мере позвоните. Грамотную консультацию гарантируем.

Демонтаж пневматической стойки

  1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
  2. Поднимите транспортное средство.
  3. Снимите переднее колесо.

4. Отключите разъем управляющего кабеля амортизатора, расположенный в колесной арке.

5. Ослабьте и выкрутите два (2) болта, удерживающих нижнюю часть пневматической стойки в нижнем кронштейне.

6. Откройте крышку амортизатора и отключите пневматическую линию от пневматического амортизатора.

7. Выкрутите три (3) гайки, фиксирующие верхнюю часть амортизатора.

8. Отсоедините шарнирное соединение верхнего рычага от привода и демонтируйте пневматический амортизатор.

  1. Демонтаж завершен.

Поднялась пневматическая подвеска Mercedes w220

Симптомы неисправности датчика положения кузова

После заезда в паркинг клиент хотел чуть поднять машину. Однако, система отказалась произвести частичное поднятие и подняла подвеску автомобиля на максимум.

Опускать автомобиль в исходное положение система отказалась.

Передвижение в таком состоянии не то, что не удобно, а опасно.

Упала передняя или задняя часть Mercedes W220 с пневмоподвеской? В чем может быть дело?

  1. Рычаги
  2. Тяга
  3. Кронштейн датчика
  4. Датчик положения кузова

Выявление неисправности пневмоподвески Mercedes S class W220

Что бы точно ответить на этот вопрос необходимо поднять машину на подъемнике и снять колесо, проверить подвески на предмет физического повреждения.

Подключить специализированную диагностику Мерседес для чтения кодов ошибок.

Диагностика указала на неисправность датчика положения кузова, что объясняет внезапное поднятие подвески до максимума.

Данная проблема достаточно распространённая и легко решается заменой датчика положения кузова.

По мимо ошибки, при визуальном осмотре было выявлен сильный износ кронштейна уровня кузова датчика. Проще говоря крепления сгнило и хорошо, что вовремя это определили. Данная деталь так же подлежит замене.

От датчика отвалились два крепежных болта (они впаены с завода), что в принципе не изменило ситуацию, так как крепление идет под замену вместе датчиком.

Замена датчика положения кузова

В первую очередь необходимо поднять автомобиль на подъемнике на удобную высоту для демонтажа колеса. После чего мы получаем отличный доступ к датчику. Датчик крепится к кузову с помощью кронштейна с одной стороны и тяги уровня кузова с другой.

После замены подключаем диагностическое обрудование для проведения калибровки уровня кузова Mercedes W220. Использую специальный программный комплекс SD Connect мы соединяемся с автомобилем. Проводим тест для выявления всех возможных ошибок.

После чего запускаем программную калибровку уровня кузова автомобиля. В течение, которого кузов подымается и опускается. По результату на мониторе по всем трем параметрам должны быть нули. После автоматической калибровке проводим контрольный замер с помощью рулетки по каждой арке.

Причины, приведшие к замене датчика кузова

В данном случае причиной является естественный износ: в результате воздействия соли, грязи и реагентов, которыми посыпают дороги.

Если датчик положения кузова вышел из строя, то кронштейн просто сгнил и в таком состояние его использование невозможно.

4 Устранение возможных неисправностей в Мерседесе W220

Возникают и некоторые другие проблемы, которые в меньшей степени затрагивают блок управления. Чаще ремонт касается пневмобаллонов и штекеров, поскольку в них постоянно попадают агрессивные вещества, грязь и влага. Корпус ресивера может даже треснуть, либо соединяющая трубка системы перетереться (ее, как и баллон, следует заменить). Необходимо проверить состояние клапанов, так как иногда перегорают катушки. Даже небольшой перекос потребует провести калибровку и здесь уже потребуется специальное оборудование. А вот компрессор, наоборот, гораздо реже выходит из строя.

Мерседес требует периодического прохождения компьютерного диагностического осмотра. Поэтому серьезный ремонт либо адаптация пневмоподвески при возникновении небольшой проблемы у Мерседеса, в отличие от автомобилей-конкурентов, не всегда обязателен. К тому же воздушная подвеска W220 имеет хорошие пневмостойки, которые автоматически регулирует блок управления. Все будет зависеть от дорожного полотна и условий, при этом ничто не помешает перейти на ручное управление (для этого достаточно нажать на переключатель, расположенный на приборной панели).

Автомобиль имеет четыре режима демпфирования. Они созданы для того, чтобы следить за состоянием покрытия и обеспечивать мягкий ход и управление. Например, при скорости в 140 км/ч клиренс автоматически уменьшится до 15 см, а на 70 км/ч последует восстановление уровня.

Диагностика и профилактика предотвратит возникновения многих проблем, а своевременная замена неисправных элементов этой системы позволит ездить по любым трассам абсолютно спокойно. Мелкий ремонт можно выполнить и собственными силами, но если вы столкнулись с более серьезными неполадками, то лучше довериться профессионалам – Мерседес W220 этого заслуживает.

1 Особенности конструкции Мерседеса W220

Пневмоподвеска позволяет не только упростить управление машиной, но и обеспечить дополнительную безопасность. Существует возможность быстрого изменения клиренса. Блок управления позволяет максимально использовать грузоподъемность, что помогает решить проблему жесткости. Мерседес располагает подвеской, которая дает возможность выбора наилучшего режима работы. Например, для бездорожья и проселочных дорог самый мягкий – это «комфорт». В городе подойдет стандартный режим, а для хорошего шоссе – «спорт». Также на W220 не составит труда въехать для парковки на бордюр, выбраться из глубокой колеи.

Вместо традиционных пружин и торсионов пневмоподвески снабжаются баллонами с воздухом. Компрессор, в свою очередь, подаст необходимое количество воздуха исходя из режима. Это позволяет достичь максимального дорожного просвета в 307 мм, а значит, можно преодолевать глубину до 600 мм.

Пневмобаллоны в машине рассчитаны как для передней, так и для задней оси. Управлять ими помогает пневмосистема, куда входит компрессор, ресивер (резервуар для сжатого воздуха) и блок управления. Размер клапанов, диаметр воздушной магистрали, объем ресивера и пневмобаллонов подбирается специально для W220, чтобы компрессор работал на полную мощность.

Обычно Мерседес может проехать не менее 100 тысяч километров, прежде чем возникают проблемы с пневмоподвеской и требуется ремонт. Но тут следует учитывать качество дорог, по которым приходится ездить. Поэтому не помешает каждые 50 тысяч километров делать диагностический осмотр.

4 Устранение возможных неисправностей в Мерседесе W220

Возникают и некоторые другие проблемы, которые в меньшей степени затрагивают блок управления. Чаще ремонт касается пневмобаллонов и штекеров, поскольку в них постоянно попадают агрессивные вещества, грязь и влага. Корпус ресивера может даже треснуть, либо соединяющая трубка системы перетереться (ее, как и баллон, следует заменить). Необходимо проверить состояние клапанов, так как иногда перегорают катушки. Даже небольшой перекос потребует провести калибровку и здесь уже потребуется специальное оборудование. А вот компрессор, наоборот, гораздо реже выходит из строя.

Мерседес требует периодического прохождения компьютерного диагностического осмотра. Поэтому серьезный ремонт либо адаптация пневмоподвески при возникновении небольшой проблемы у Мерседеса, в отличие от автомобилей-конкурентов, не всегда обязателен. К тому же воздушная подвеска W220 имеет хорошие пневмостойки, которые автоматически регулирует блок управления. Все будет зависеть от дорожного полотна и условий, при этом ничто не помешает перейти на ручное управление (для этого достаточно нажать на переключатель, расположенный на приборной панели).

Автомобиль имеет четыре режима демпфирования. Они созданы для того, чтобы следить за состоянием покрытия и обеспечивать мягкий ход и управление. Например, при скорости в 140 км/ч клиренс автоматически уменьшится до 15 см, а на 70 км/ч последует восстановление уровня.

Диагностика и профилактика предотвратит возникновения многих проблем, а своевременная замена неисправных элементов этой системы позволит ездить по любым трассам абсолютно спокойно. Мелкий ремонт можно выполнить и собственными силами, но если вы столкнулись с более серьезными неполадками, то лучше довериться профессионалам – Мерседес W220 этого заслуживает.

Демонтаж заднего пневматического амортизатора

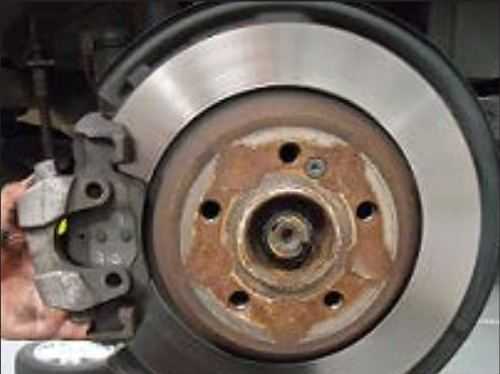

2. Снимите боковой кожух в задней панели, открывающий доступ к верхней части пневматического амортизатора. (расположен в районе заднего стекла автомобиля).

3. Отсоедините пневматическую линию и выкрутите три (3) крепежные гайки в верхней части пневматического амортизатора.

4. Снимите резиновый чехол и отключите электрический разъем от электромагнитного клапана амортизатора.

5. Снимите фиксатор суппорта.

6. Ослабьте два (2) болта на задней части суппорта.

7. Отключите разъем датчика и снимите кронштейн датчика.

8. Надежно зафиксируйте суппорт.

9. Отсоедините внешний рычаг.

10. Отсоедините стабилизатор.

11. Выкрутите болт и гайку, соединяющие рычаг и амортизатор.

12. Слегка ослабьте гайку на нижнем рычаге. Это немного освободит нижний рычаг.

Модуль управления

Модуль управления Active Body Control

Модуль управления — это мозги системы. Он постоянно мониторит показания датчиков, и корректирует, сколько жидкости должно быть в каждой стойке для удовлетворения потребностей текущей ситуации.

Переключатель «Спорт» заставляет его более агрессивно действовать, основываясь на показаниях датчиков.

Водитель также может увеличить дорожный просвет на 24 или 49 мм. Это полезно, когда больший зазор необходим, например, переезжая через ж/д переезд, или лежачих полицейских.

Если модуль управления обнаруживает недостаточное для нормальной работы системы давление, или если любой из датчиков начинает сообщать некорректные данные, или вовсе откажет, система автоматически выключился из соображений безопасности. Датчик, виновный в этом, будет зарегистрирован для последующего поиска по системе SDS.

Не последнюю роль в проблемах с активной гидравлической подвеской Mercedes Active Body Control могут играть ослабленные соединения — окислившиеся, или в коррозии. Иногда очистка разъема может сильно помочь. Плохие датчики или неплотные соединения часто приводят к коду ошибки 255 «нет связи с контроллером».

1 Особенности конструкции Мерседеса W220

Пневмоподвеска позволяет не только упростить управление машиной, но и обеспечить дополнительную безопасность. Существует возможность быстрого изменения клиренса. Блок управления позволяет максимально использовать грузоподъемность, что помогает решить проблему жесткости. Мерседес располагает подвеской, которая дает возможность выбора наилучшего режима работы. Например, для бездорожья и проселочных дорог самый мягкий – это «комфорт». В городе подойдет стандартный режим, а для хорошего шоссе – «спорт». Также на W220 не составит труда въехать для парковки на бордюр, выбраться из глубокой колеи.

Вместо традиционных пружин и торсионов пневмоподвески снабжаются баллонами с воздухом. Компрессор, в свою очередь, подаст необходимое количество воздуха исходя из режима. Это позволяет достичь максимального дорожного просвета в 307 мм, а значит, можно преодолевать глубину до 600 мм.

Пневмобаллоны в машине рассчитаны как для передней, так и для задней оси. Управлять ими помогает пневмосистема, куда входит компрессор, ресивер (резервуар для сжатого воздуха) и блок управления. Размер клапанов, диаметр воздушной магистрали, объем ресивера и пневмобаллонов подбирается специально для W220, чтобы компрессор работал на полную мощность.

Обычно Мерседес может проехать не менее 100 тысяч километров, прежде чем возникают проблемы с пневмоподвеской и требуется ремонт. Но тут следует учитывать качество дорог, по которым приходится ездить. Поэтому не помешает каждые 50 тысяч километров делать диагностический осмотр.

Демонтаж пневматической стойки

  1. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.
  2. Поднимите транспортное средство.
  3. Снимите переднее колесо.

4. Отключите разъем управляющего кабеля амортизатора, расположенный в колесной арке.

5. Ослабьте и выкрутите два (2) болта, удерживающих нижнюю часть пневматической стойки в нижнем кронштейне.

6. Откройте крышку амортизатора и отключите пневматическую линию от пневматического амортизатора.

7. Выкрутите три (3) гайки, фиксирующие верхнюю часть амортизатора.

8. Отсоедините шарнирное соединение верхнего рычага от привода и демонтируйте пневматический амортизатор.

5 Устранение возможных неисправностей в Мерседесе W220

Возникают и некоторые другие проблемы, которые в меньшей степени затрагивают блок управления. Чаще ремонт касается пневмобаллонов и штекеров, поскольку в них постоянно попадают агрессивные вещества, грязь и влага. Корпус ресивера может даже треснуть, либо соединяющая трубка системы перетереться (ее, как и баллон, следует заменить). Необходимо проверить состояние клапанов, так как иногда перегорают катушки. Даже небольшой перекос потребует провести калибровку и здесь уже потребуется специальное оборудование. А вот компрессор, наоборот, гораздо реже выходит из строя.

Мерседес требует периодического прохождения компьютерного диагностического осмотра. Поэтому серьезный ремонт либо адаптация пневмоподвески при возникновении небольшой проблемы у Мерседеса, в отличие от автомобилей-конкурентов, не всегда обязателен. К тому же воздушная подвеска W220 имеет хорошие пневмостойки, которые автоматически регулирует блок управления. Все будет зависеть от дорожного полотна и условий, при этом ничто не помешает перейти на ручное управление (для этого достаточно нажать на переключатель, расположенный на приборной панели).

Автомобиль имеет четыре режима демпфирования. Они созданы для того, чтобы следить за состоянием покрытия и обеспечивать мягкий ход и управление. Например, при скорости в 140 км/ч клиренс автоматически уменьшится до 15 см, а на 70 км/ч последует восстановление уровня.

Диагностика и профилактика предотвратит возникновения многих проблем, а своевременная замена неисправных элементов этой системы позволит ездить по любым трассам абсолютно спокойно. Мелкий ремонт можно выполнить и собственными силами, но если вы столкнулись с более серьезными неполадками, то лучше довериться профессионалам – Мерседес W220 этого заслуживает.

Источник

Демонтаж заднего пневматического амортизатора

  1. Снимите заднее колесо.

2. Снимите боковой кожух в задней панели, открывающий доступ к верхней части пневматического амортизатора. (расположен в районе заднего стекла автомобиля).

3. Отсоедините пневматическую линию и выкрутите три (3) крепежные гайки в верхней части пневматического амортизатора.

4. Снимите резиновый чехол и отключите электрический разъем от электромагнитного клапана амортизатора.

5. Снимите фиксатор суппорта.

6. Ослабьте два (2) болта на задней части суппорта.

7. Отключите разъем датчика и снимите кронштейн датчика.

8. Надежно зафиксируйте суппорт.

9. Отсоедините внешний рычаг.

10. Отсоедините стабилизатор.

11. Выкрутите болт и гайку, соединяющие рычаг и амортизатор.

12. Слегка ослабьте гайку на нижнем рычаге. Это немного освободит нижний рычаг.

13. Снимите амортизатор.

  1. Демонтаж завершен.

Как мы будем ремонтировать пневмоподвеску?

Мы занимаемся восстановлением элементов пневмы, а также рассматриваем возможность установить новую пневмоподвеску (тогда когда заменить все детали системы выгоднее для владельца машины). Безусловно, любые мероприятия осуществляются только после согласия со стороны клиента. Именно поэтому перед стартом работ наш представитель заполнит с вами все документы, которые позволяют гарантировать качественное исполнение услуг строго в рамках оговоренных цен и сроков.

Установка элементов пневмоподвески Mercedes кузов W220 осуществляется в регламентированной последовательности с соблюдением всех технических требований как к состоянию цеха, который оснащён всем нужным оборудованием, так и к самому процессу работы. По запросу вы можете ознакомиться со всеми документами, регламентирующими обязательства нашего техцентра как исполнителя услуг, а также подтвердить документами компетентность наших мастеров.
