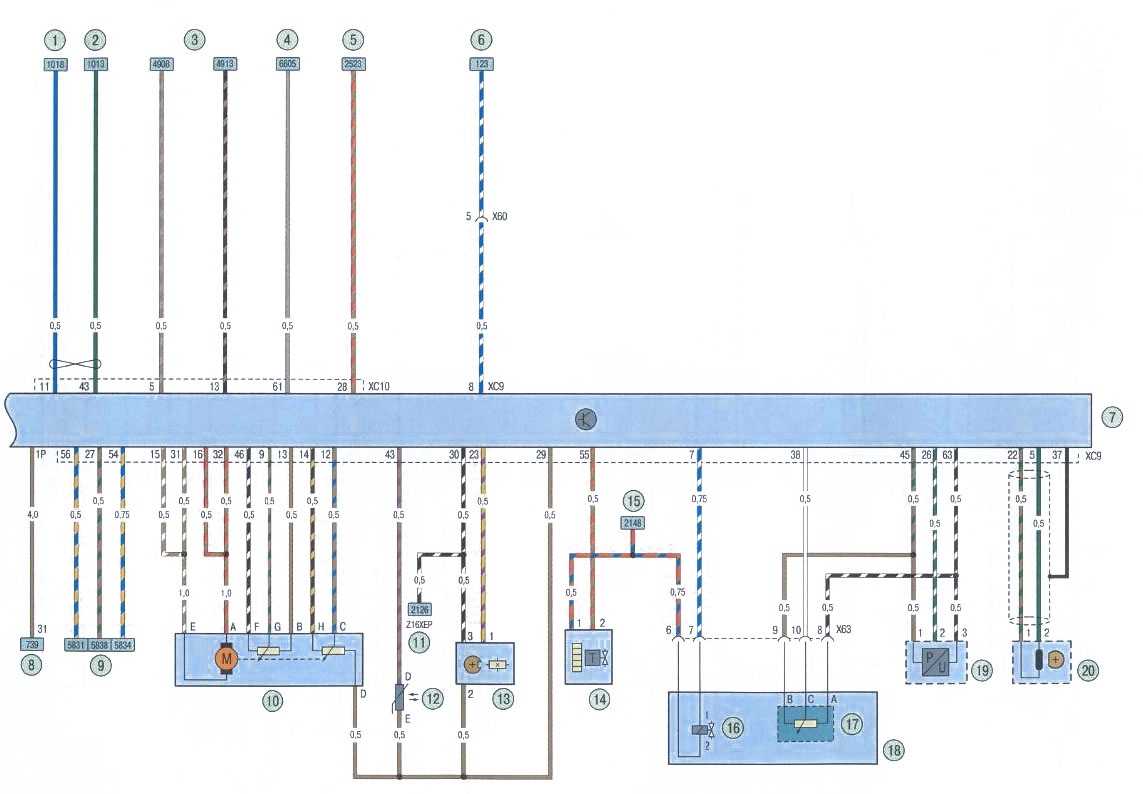

Опель Астра Н. Электросхемы — часть 1

Схема 1а. Система (Multec-S-1) управления двигателем мод. Z 16 ХЕR: 1 — предохранитель (в монтажном блоке моторного отсека) FE30 (15 А); 2 — система охлаждения двигателя; 3 — система кондиционирования воздуха; 4 система пуска двигателя; 5 — датчик положения педали акселератора; 6 — модуль топливного насоса; 7 — предохранитель (в монтажном блоке моторного отсека) FE21 (20 А); 8 топливная форсунка 1-го цилиндра; 9 — топливная форсунка 2-го цилиндра; 10 — топливная форсунка 3-го цилиндра; 11 — топливная форсунка 4-го цилиндра; 12 — электронный блок управления двигателем; 13 — контактный разъем; 14 — модуль зажигания; 15 — датчик температуры охлаждающей жидкости; 16 — компрессор кондиционера; 17 — датчик положения коленчатого вала; 18 — датчик сигнальной лампы температуры охлаждающей жидкости; 19, 25 — двигатель Z16 ХЕР; 20 — электромагнитный клапан рециркуляции отработавших газов; 21 управляющий датчик концентрации кислорода; 22 — диагностический датчик концентрации кислорода; 23 — электромагнитный клапан системы вентиляции топливного бака; 24 — предохранитель (в монтажном блоке моторного отсека) FE26 (10 А).

Схема 1б. Система (Multec-S-1) управления двигателем мод. Z 16 ХЕR: 1 — шина обмена данными CANHigh(1); 2 — шина обмена данными CANLow(0); 3 — выключатель стоп-сигналов; 4 — выключатель; 5 — модуль топливного насоса; 6 — система пуска двигателя; 7 — электронный блок управления двигателем; 8 — контактный разъем; 9 — комбинация приборов; 10 — регулятор положения дроссельной заслонки; 11 — двигатель Z16 ХЕР; 12 — датчик температуры всасываемого воздуха; 13 — датчик положения распределительных валов; 14 — термостат; 15 — предохранитель (в монтажном блоке моторного отсека) FE26 (10 А); 16 — электромагнитный клапан системы Twinport; 17 — датчик системы TWnport; 18 — электронный блок системы Twinport; 19 — датчик абсолютного давления во впускном коллекторе; 20 — датчик положения коленчатого вала.

Схема 2. Топливный насос, система подогрева топливного фильтра (автомобили, оснащенные дизельным двигателем) и датчик положения педали акселератора: 1 — датчик положения педали акселератора; 2 — жгут проводов моторного отсека; 3 — колодка жгута проводов; 4, 5, 9, 10, 11, 16, 22, 24 — контактные разъемы; 6 выключатель; 7 — предохранитель (в монтажном блоке моторного отсека) FE24 (15 А); 8 — блок управления трансмиссией; 12 — комбинация приборов; 13 — топливный насос; 14 — датчик уровня топлива; 15 — топливный бак; 17 электронный модуль монтажного блока предохранителей (в салоне); 18 — блок предохранителей в салоне; 19 предохранитель (в монтажном блоке моторного отсека) FE17 (20 А); 20 — реле; 21 — монтажный блок предохранителей и реле в моторном отсеке; 23 — подогреватель топливного фильтра (автомобили, оснащенные дизельным двигателем).

Схема 3а. Система охлаждения двигателей мод. Z14 ХЕР, Z16 XER, Z 18 XER:1, 7, 19 — предохранитель (в монтажном блоке моторного отсека) FE6 (30 А); 2, 8, 9, 18, 20, 22 — реле; 3, 10, 23 — монтажный блокпредохранителей и реле в моторном отсеке; 4, 11, 12, 13, 14, 24, 25, 26 — контактные разъемы; 5, 15, 27 — электровентилятор радиатора системы охлаждения двигателя; 6,16,17, 21, 28 — соединительные колодки жгутов проводов.

Источник статьи: http://zinref.ru/avtomobili/Opel/004_00_opel_astra_H_kopia/258.htm

Замена блока

При эксплуатации автомобиля могут возникнуть ситуации, в результате которых монтажные блоки получают сильные повреждения. В таком случае владельцы вынуждены менять блоки целиком, покупая новые детали или используя снятые с других машин.

Но в случае когда принято решение произвести замену блока внутри салона своими руками, последовательность действий будет такая:

1. Обесточить автомобиль путем отключения аккумуляторной батареи. Перед этим необходимо убедиться в сохранности кода для штатной аудиосистемы.
2. Получить доступ к монтажному блоку по аналогии с процедурой замены предохранителей.
3. Отсоединить колодки и провода от старого блока.
4. Визуально сравнить вид старого и нового блока, проверить идентичность номиналов предохранителей и реле.
5. Установить новый механизм на место, следя за соответствием цветов кабелей.
6. Подключить питание на автомобиль и проверить функциональность систем.
7. В случае неработоспособности узлов или перегорания предохранителей необходимо выяснить причины проблем.

 Загрузка …

Предохранители и реле Opel Astra H:

Данная модель выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах и разъёмах. А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации. Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Замена предохранителей

При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.

Под капотом

Порядок замены следующий:

1. Выключить зажигание.
2. Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
3. Щипцы и запасные предохранители находятся в блоке багажника.
4. Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
5. Вынуть неисправную плавкую вставку и заменить новой.
6. Проверить работоспособность цепи.
7. Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.

-Разница между сгоревшим и целым предохранителями -Щипцы для вынимания предохранителя из гнезда

В салоне

На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:

1. Выключить зажигание.
2. Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
3. Снять корпус, закреплённый на шлицевых винтах (4 шт.).
4. Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
5. Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
6. Проверить работу электрики.
7. Собрать все обратно.

На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.

В багажнике

Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.

Алгоритм действий:

1. Выключить зажигание.
2. Открыть заднюю дверь.
3. Найти на боковой обшивке с водительской стороны крышку.
4. Нажать на два фиксатора и снять её.
5. Определить вышедшую из строя деталь.
6. Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
7. Проверить электрическую цепь.
8. Уложить щипцы на место.
9. Закрыть крышку.

— Загрузка …

cкачать в формате PDF

Автомануал по ремонту Opel Astra в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Язык: русский

Формат: pdf

Размер файла: 285,9 Mb

электронная книга в формате pdf

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Что вы найдете в книге по ремонту Opel Astra?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Opel Astra.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Opel Astra.

Электросхемы Opel Astra A

Общие сведения
Блоки предохранителей ранних моделей

А – ранние модели: блок предохранителей с 30 предохранителями;

В – поздние модели: блок предохранителей с 28 предохранителями

В Руководстве приведены два комплекта схем – один для ранних моделей с блоком предохранителей с 30 предохранителями и другой – для поздних моделей с блоком предохранителей с 28 предохранителями.Пояснения к аббревиатурам

ABS	Система антиблокировки тормозов
АС	Кондиционер
АТ	Автоматическая коробка передач
АТС	Автоматическая регулировка температуры
AZV	Прицепное устройство
BR	Бортовой компьютер
СС	Контрольный разъем подключения
CRC	Система круиз-контроля
D	Дизель
DID	Двойной информационный дисплей
DIS	Система прямого распределения зажигания
DS	Защита от взлома
DWA	Противоугонная система
DZM	Тахометр
EFC	Верхний люк с электроприводом
EKS	Ограничитель электрических стеклоподъемников
EMP	Радиоприемник/ стереопроигрыватель
ETC	Электронная противобуксовочная система
EUR	Двигатель соответствует Евро-стандартам
EZ+	Система электронного зажигания с системой самодиагностики
EZV	Система Ecotronic
FH	Электрические стеклоподъемники
GB	Великобритания
HRL	Лампочка освещения багажника
HS	Обогреватель заднего стекла
HW	Стеклоочиститель заднего стекла
HZG	Отопление
INS	Прибор
IRL	Лампочка освещения салона
KAT	Каталитический конвертер
KBS	Жгут проводов
KV	Контакт распределителя
L3.1	Система впрыска топлива (Bosch L3.1-Jetronic)
LCD	ЖКИ-дисплей
LHD	Левостороннее управление
LWR	Система регулировки фар головного света
M1.5	Система впрыска топлива (Bosch Motronic M1.5)
M2.5	Система впрыска топлива (Bosch Motronic M2.5)
MID	Многофункциональный дисплей
MOT	Система впрыска топлива Motronic
МТ	Механическая коробка передач
MUL	Система впрыска топлива Multec
N	Норвегия
NSL	Задние противотуманные фары
NSW	Противотуманные фары
OEL	Проверка уровня масла
OPT	Дополнительное оборудование
PBSL	Блокировка парковочного тормоза
P/ N	Парковочная/ Нейтральная передача
POТ	Потенциометр
RC	Система регулировки жесткости подвески
RFC	Фонари заднего хода
RHD	Правостороннее управление
S	Швеция
SD	Верхний люк
SH	Обогрев сидений
SRA	Омыватель фары головного света
TANK	Датчик уровня топлива
TD	Турбодизель
TEMP	Датчик температуры охлаждающей жидкости
TFL	Огни дневного света
TKS	Выключатель лампочек освещения салона
TSZI	Система зажигания высокого напряжения
VGS	Карбюратор
WEG	Одометр
WHR	Система регулировки высоты подвески
WS	Предупреждающий звуковой сигнал
ZV	Центральный замок
ZYL	Цилиндр
4WD	Привод на все 4 колеса

Идентификация проводовЦветовые обозначения

BL	Синий
BR	Коричневый
GE	Желтый
GN	Зеленый
GR	Серый
HBL	Светло-синий
LI	Лиловый
RT	Красный
SW	Черный
VI	Фиолетовый
WS	Белый

Связь схем

Видео про «Электросхемы» для Opel Astra A

https://youtube.com/watch?v=RUl65pclHjA

Как читать схему проводки автомобиля

диагностика опель c16nz. опель ветра а

Предохранитель-индикатор, демонстрация работы

Opel Astra h как сбросить ошибки — Автогностика

Доброго времени суток уважаемые астроводы! Езжу на Opel astra H Z16XEP 2007 года. Подскажите кто сталкивался что за поломка могла выдать следующие ошибки? 23002 неисправность первичной цепи управл. бензонасосом30400 Пропуски зажигания в 4 цилиндре160030А -? 210300 Отсутствует связь с CAN-BUS210400 переполнен Счетчик сброса CAN-BUSНадеюсь расшифровал ошибки правильно.Гнать машину в сервис нет возможности (слишком далеко от цивилизации нахожусь)Если ошибки мало что говорят, то перечислю симптомы: такое ощущение что машина едет на половине движка но нет ни каких подергиваний просто такое ощущение что вместо 1.6 где-то 0.5машину больше 60 разогнать не реально! Машина заводиться как и прежде прекрасно с пол оборота. Если кто может подсказать где порыться в машине буду очень признателен.

Sergey (Zebediah) Сергей, Спасибо большое, я тоже склоняюсь к модулю зажигания.

Sergey (Zebediah) Сергей, К сожалению нет но записался к знакомому в сервис поеду посмотрим прозвоним.

Sergey (Zebediah) Sergey, нет, у меня модуль выглядел как новый.

Sergey (Zebediah) Сергей, детали не обязательно насквозь проплавиться, чтобы выйти из строя

Вся информация об автомобиле Opel Astra J

Opel Astra J – это новый стильный и компактный автомобиль, сменивший в модельном ряду популярный не только в России, но и во всем мире Opel Astra H (Family). Разработка «J» – это уже девятое поколение линейки Astra (ранее автомобиль носил название Kadett). Немецкая марка снова готова удовлетворить потребность самого требовательного покупателя в качественном и современном автомобиле за доступную цену.

Интересный факт – во время разработки новый автомобиль имел маркировочный индекс «I», вместо «J». Но во избежание путаницы с цифрой «1», было принято решение отказаться и заменить букву.

Новый Опель Астра выпускают в кузовах:

• пятидверный хэтчбек — элегантный и стильный,
• универсал — вместительный, лучший в своем сегменте,
• трехдверный хэтчбек GTC – комфорт и спортивная динамичность,
• седан – спортивная элегантность, удовольствие от вождения.

Благодаря современным технологиям традиционное немецкое качество автомобилей Опель Астра J дополняется высочайшим уровнем надежности, безопасности и динамичности.

Opel Astra H manual

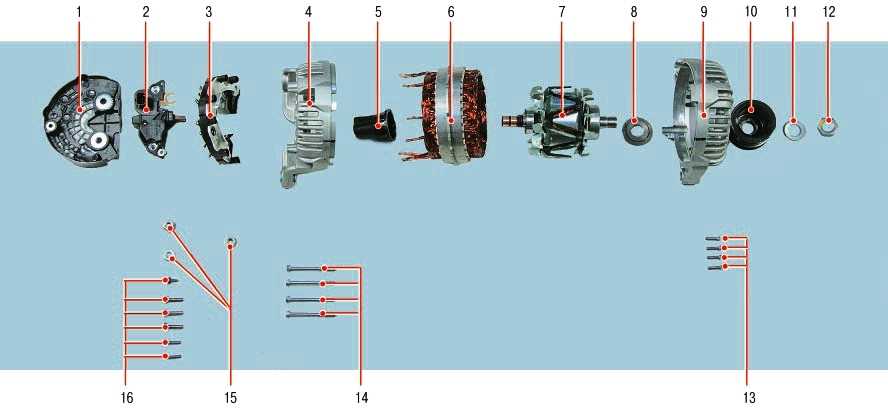

Рис. 10.3. Детали генератора: 1 – защитный кожух; 2 – регулятор напряжения, объединенный со щеточным узлом; 3 – выпрямительный блок; 4 – крышка со стороны контактных колец; 5 – центрирующая втулка заднего подшипника ротора; 6 – статор; 7 – ротор; 8 – дистанционная шайба; 9 – крышка со стороны привода; 10 – шкив; 11 – стопорная шайба гайки крепления шкива; 12 – гайка крепления шкива; 13 – винты крепления пластины переднего подшипника вала ротора; 14 – стяжные болты; 15 – гайки крепления защитного кожуха; 16 – винты крепления регулятора напряжения и выпрямительного блока.
