Предохранители опель вектра ц, 2002

Трансмиссия

В пару двигателям назначались 5-ти или 6-ступенчатая механика, 5-диапазонный «робот», а так же 5-ти или 6-скоростной автомат. 6-ступенчатые коробки полагались бензиновым 2.8 л и дизельным 3.0 л.

5-ступенчатая механика F17 получила наиболее широкое распространение. Она имела два характерных недостатка: выкрашивание шестеренок дифференциала и преждевременный износ подшипника вторичного вала. Если первый недуг был характерен для тех, кто предпочитает агрессивную манеру вождения, то второй затрагивал любых водителей. В 2007 году подшипник был модернизирован, и проблема стала встречаться гораздо реже. 5-ступенчатые F23, F35 и 6-ступенчатая F40 гораздо надежней. Срок службы сцепления, как правило, составляет не менее 150-200 тыс. км.

5-диапазонный «робот» Easytronic сочетался исключительно с 1.8XER (140 л.с.) и был построен на базе 5-ступенчатой F17. Однако проблем с дифференциалом здесь практически не встречается, а подшипник изнашивается гораздо позже. Зато необходима своевременная адаптация сцепления. Периодически владельцы сталкиваются со сбоями в работе коробки, а некоторым приходится ремонтировать блок управления.

Все АКПП разработаны японской компанией Aisin Warner: 5-скоростная AW55-50 SN (AF23/AF33) и 6-скоростная TF80SC (AF40-6). Обе коробки сравнительно надежные. Впрочем, автоматы дорестайлинговых версий считаются менее выносливыми. Первые проблемы возникают после 100-150 тыс. км из-за отказа соленоидов, а после 200-250 тыс. км приходится сталкиваться с износом гидротрансформатора, продукты износа которого выводят из строя гидроблок и втулку насоса. Стоимость ремонта составит минимум 60-80 тыс. рублей.

Дизельные двигатели Opel Astra GTC H

Самый распространенный в Европе двигатель Astra GTC на тяжелом топливе — Z13DTH 1.3. Попытка выжать из столь малого объема достаточную мощность привела инженеров Опель к закономерным проблемам. Наиболее часто владельцы жалуются на EGR, турбину, сажевый фильтр с катализатором, герметичность впуска и топливную аппаратуру.

Цепь ГРМ, которую традиционно считают самым надежным решением, оборачивается головной болью. Её ресурс находится в диапазоне от 60 до 200 тысяч километров и плохо поддаётся прогнозированию.

Дизельные моторы 1.9 и 1.7 на Astra GTC являются очень большой редкостью, поэтому собрать по ним подробную статистику невозможно. Но практика показывает, что они получились гораздо удачнее, нежели 1.3 TDCi.

с 1995 года выпуска

Сайлентблоки в хорошем состоянии, их менять не нужно. В продольных рычагах перепрессовали сайлентблоки-“яйца”. Выпрессовку коренных сайлентблоков точнее, втулок, которые от них остались пока отложили – натяг слишком большой, не получается их достать. Задние ступицы неразборные, подшипник поменять нельзя.

Зацело со ступицей сделан так же и датчик ABS. У обоих ступиц подшипники умерли слышен сухой шум , но клиент привез только одну ступицу. На машине стоят задние дисковые тормоза, но ручной стояночный тормоз сделан по аналогии с барабанными тормозами – внутри дисков спрятаны барабанные колодки с механизмом регулировки храповичок, как на Оке.

Колодки кто-то уже заклёпывал – не предназначен механизм для выполнения полицейских разворотов – вот и отрывает накладки. Внутри дисков и на колодцах – канавы износа. Сами диски в хорошем состоянии, их мы просто проточим по внутреннему диаметру, а колодки закажем новые. Через пару дней мы получили некоторые запчасти.

Коренные сайлентблоки на продольных рычагах поменяли с помощью пресса. Диски проточили, убрав канавы износа от колодок стояночного тормоза. Снова пришли кое-какие детали.

Ходовая часть Опель Астра Н – передняя, задняя подвески

Оба передних ступичных подшипника мы меняем на новые, а скрупулёзность в подходе к ремонту задних тормозных механизмов выливается в полную замену всей мелочёвки – пыльники, пружинки, солдатики и прочее. Стояночные тросики мы тоже заменили на новые. Сайлентблоки для поперечных рычагов, которые привёз клиент – не подошли прослаблен диаметр наружней втулки – сайленты просто проваливались в отверстия рычагов , пришлось заказывать снова.

Так же обновили шаровые опоры и некоторые метизы на выхлопе. Обновили резиновые подушки крепления выхлопной системы – старые совсем на ладан дышали. Задняя подвеска так же оборудуется стабилизатором поперечной устойчивости для снижения крена автомобиля при прохождении поворотов и обеспечения более надежного сцепления задних колес с дорожным покрытием.

Подрессоривание задней подвески осуществляется посредством двух винтовых пружин и двух амортизаторов. Верхние концы амортизаторов крепятся к несущим элементам днища кузова. Пружины установлены отдельно от амортизаторов за счет этого увеличивается пространство багажного отделения и фиксируются двумя седлами, одно из которых крепится к фланцу на подвеске, другое – к днищу автомобиля. Так же как и на передней подвеске, ступицы задних колес с подшипниками выполнены в виде единых узлов, – подшипники не требуют обслуживания.

Часто в процессе замены компонентов подвески приходится сталкиваться с неподдающимся отдаванию крепежом. Зачистка открытых резьбовых частей крепежа жесткой проволочной щеткой также способствует облегчению отдавания приржавевших гаек.

В крайнем случае, можно прогреть неподдающейся крепеж и окружающие его поверхность компоненты факелом паяльной лампы или газовой горелки. Данная технология ввиду ее потенциальной опасности связанной с возможностью возгорания и риском получения ожогов, должна использоваться только в том случае если все остальные методы не привели к успеху.

Для увеличения крутящего момента при отпускании крепежа предназначены различного рода удлинители, вороты и трубные насадки на них.

Кузовной ремонт

Современный автосервис предлагает качественный ремонт Опель любой модели в старом или новом кузове. Благо, запчасти на различные модели периодически поступают в продажу дилерами, а если что, можно легко приобрести их также на стороне.

Кузов ремонт

На помощь работникам автосервисов приходят новейшие технологии и сертифицированные инструменты, оборудование. В число последних входят кузовные стапели, покрасочные камеры, компьютеры с передовым ПО и многое другое.

Использование покрасочной камеры – прогресс в кузовном ремонте. За счет этого работникам автосервисов удается существенно сократить время на полировку и другие процедуры, включая и сушку.

Сегодня у владельцев автомобилей Опель появляется возможность приобретения качественных деталей на стороне. К примеру, это может быть авторазбор, где можно заказать практически новое железо и многочисленное количество запчастей.

Если автомобиль Опель Астра седан попадает в аварию, то в первую очередь удар принимает на себя бампер. Он может еле-еле держаться на кузове или быть отваленным полностью. В этом случае бывает целесообразен его ремонт.

Смотрите про ремонт кузова Астра на видео

Цена железа на Опель сегодня будет не очень высокая, если воспользоваться авторазборкой. Как правило, стоимость бампера заднего и переднего отличается. Это надо учитывать в процессе восстановления.

К примеру, если стоимость железа (бампера в данном случае) не очень дорогая, а уровень деформации детали чересчур высок, то правильнее будет заменить запчасть, чем ее восстанавливать.

Интересно обстоят дела и с крышей, преимущественно седанов. Впоследствии переворота Астра и Вектра получают вмятины на крыше преимущественно в передней и задней ее части. А вот середина почти всегда остается целехонькой.

Опель Астра авария

Что касается стекол, то при перевертыше, как правило, они разбиваются и спереди, и сзади.

Заменить крышу целиком на Астре и Вектре – дело довольно хлопотное. В данном случае больше имеется в виду бюджет, который заметно вырастет. Это объясняется тем, что рихтовка крыши требует немалого опыта и квалификации. Новичок вряд ли справится с выравниванием крыши, так как малейшая неровность сразу же замечается.

Сегодня автомобили Опель Астра и Вектра по-прежнему, как и раньше, популярны. При этом хорошо покупаются не только новые машины. Завидная ситуация наблюдается и на вторичном рынке.

ISO Опель распиновка и подключение

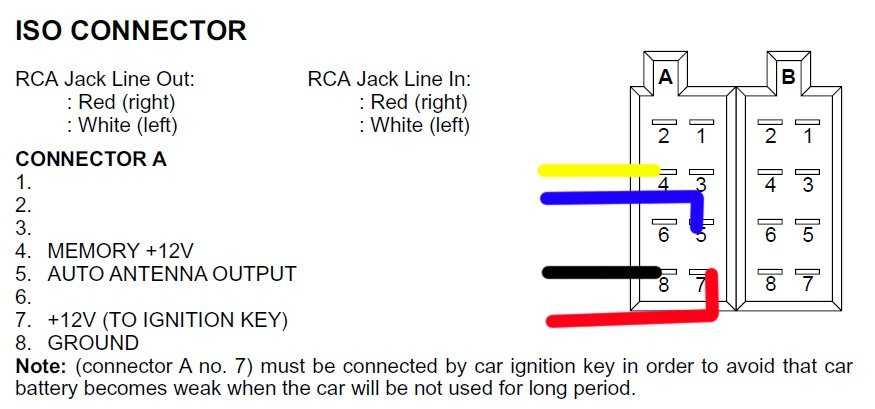

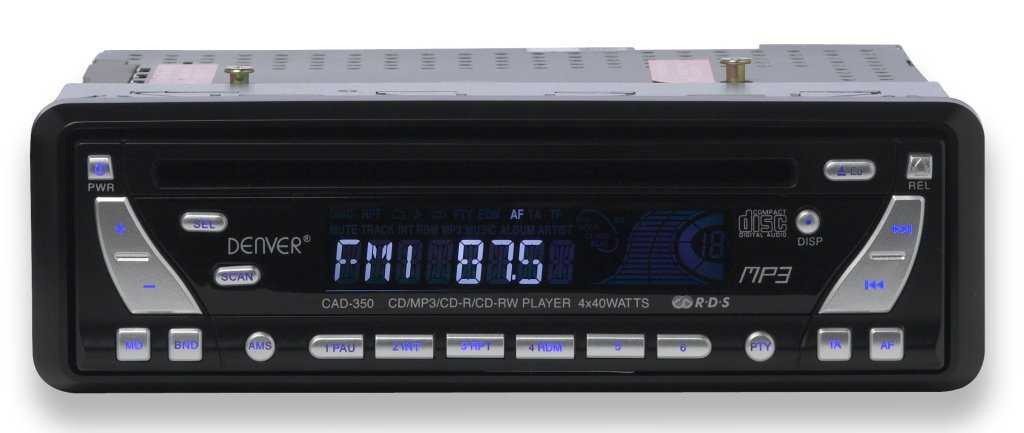

Ниже приводим распиновку ISO на одной из популярных автомагнитол, устанавливаемых на Опель Омега. Это Денвер CAD350 – модель нестандартная, но довольно часто покупаемая.

Распиновка автомагнитол opel

Как видим на схеме выше, всего 4 входа нужны для подключения. Они указаны цветом на фото и соответственно, обозначены цифрами:

Вход под цифрой 4 – постоянный ток, обычно кабель желтый;
5 – это или подсветка, или же усилитель для антенны – чаще провод синий;
8 – минус, масса, земля – черный;
7 – ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный.

Такой же разъем ISO есть у Опель, но может отличаться в значениях. По этой причине, осуществляя самостоятельное подключение автомагнитолы в машине, не обязательно Опель, всегда надо проверять соответствие разъемов, чтобы избежать проблем.

На штатных магнитолах, таких как Блаупункт или другие, ISO распиновка выглядит так:

На автомагнитоле opel распиновка

4 — ACC, ключ, положение при котором ток 12 В идет только при повороте ключа – красный тонкий;
5 — усилитель для антенны – красно-белый;
7 — постоянный ток, кабель красный толстый;
8 — минус, масса, земля – коричневый.

Остальные провода и разъемы(см.Какие бывают разъемы автомагнитол) отмечены на фото.

Оригинальный способ подключения

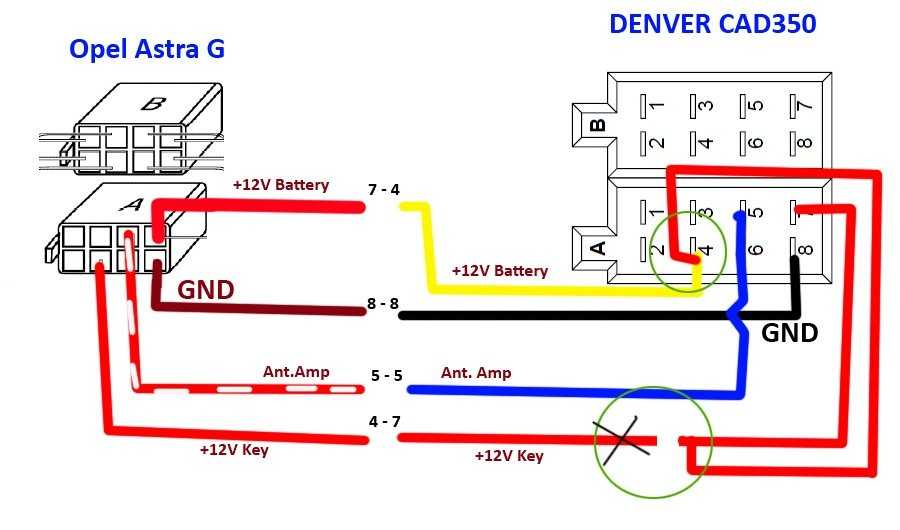

Итак, если проводится замена, то данное несоответствие надо учесть обязательно. Кстати, если установленная ранее автомагнитола страдает проблемой несохранения настроек, то перекинув местами 4 и 7, можно ее решить. Можно вообще решить раз и навсегда проблему с ключом, осуществляя подключение. Например, многим водителям известна ситуация, когда они слушают любимую музыку, автомобиль останавливают, вынимают по привычке ключ из замка и мелодия резко обрывается. Неприятно – не то слово! Проблема данная решается просто, как в остросюжетном кино: перекусывается красный провод, тот, который питание на замок подает. И схема подключения в этом случае выглядит вот так в автомобилях Опель Астра или Омега:

Подключение автомагнитолы в опель омега

Очень полезно будет ознакомиться и с маркировкой проводки на Опель Омега, приведенной ниже на фото:

Маркировка проводки на Опель

Таким образом, инструкция к автомагнитолам opel, полезные тематические видео, различные схемы будут водителю, осуществляющему подключение своими руками, только в плюс. Цена автомагнитол на Опель разная. Сегодня их выпускается очень много, как дорогих моделей, так и бюджетных.

Источник

Блок в салоне

Он находится в левом торце приборной панели, со стороны водителя, и закрыт защитной крышкой.

Фото – пример

Схема

Описание

1	20А Аудиосистема, дополнительный отопитель, DVD-проигрыватель
2	7,5А Кондиционер – ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя
3	20А Люк
4	Резерв
5	7,5А Блок управления электрооборудованием двери
6	7,5А Стоп-сигналы
7	30А Многофункциональный блок управления 1
8	30А Блок управления электрооборудованием двери
9	7,5А Многофункциональный блок управления 1
10	7,5А Блок управления электрооборудованием рулевой колонки
11	7,5А Диагностический разъем (DLC)
12	15А Защита от перегрузки аккумуляторной батареи
13	Резерв
14	Резерв
15	30А Блок управления электрооборудованием двери водителя
16	Резерв
17	15А Комбинация приборов, многофункциональный дисплей
18	7,5А Замок зажигания, кондиционер
19	Резерв
20	7,5А Датчик бокового перемещения
21	7,5А Телематика
22	30А Прикуриватель
23	30А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя
24	Резерв
25	7,5А Кондиционер-ручное управление температурой, электродвигатель вентилятора кондиционера/ отопителя
26	7,5А Многофункциональный дисплей, комбинация приборов

С обратной стороны блока могут располагаться некоторые реле.

Схема

Расшифровка реле

Реле основных цепей зажигания (Клемма 15а)
Реле клеммы 15
Реле вентиляция салона
Реле электродвигателя вентилятора отопителя

Электрика

Компетенция механика особенно важна, когда дело доходит до устранения сбоев в довольно сложной и капризной электрике. С банальной неисправностью центрального замка справится большинство электриков, но правильно продиагностировать и восстановить отказавшее электрооборудование не просто. Кроме замка, порой сбоит дисплей на центральной консоли, и даже электроника управления двигателем. Осматривая Опель Вектра С, обязательно проверьте работу электрических компонентов, в том числе и кнопку открытия крышки багажника.

Встречаются проблемы и с СИМ-модулем (появляются сбои в работе различных электронных систем). Хорошо, если удастся его отремонтировать, в противном случае придется приобрести новый – свыше 25 000 рублей. А так как на СИМ-модуль завязаны многие блоки автомобиля, то после замены модуля их придется перепрограммировать.

Электрика

Подвески и ходовая часть

Передняя подвеска. Независимая, со стойками МакФерсона, газонаполненными амортизаторами и стабилизатором поперечной устойчивости

Задняя подвеска . Независимая, многорычажного типа На моделях Универсал/Signum в качестве дополнительной комплектации устанавливается система регулировки высоты заднего дорожного просвета.

Замечание: Подвески моделей Унизерсал и Signum по конструкции аналогичны используемой на моделях Седан и Хэтчбэк. Различие между моделями заключается в величине колесной базы, которая у моделей Универсал/Signum больше на 13 см, чем у моделей Хэтчбэк.

Внимание: При сборке элементов конструкции подвески и рулевого управления в обязательном порядке следует выполнять требования к усилию за тягивания резьбовых соединений (см. Спецификации)!

12.64. Электрические схемы

Электрические схемы представлены в упрощенном варианте.

Под нижней линией на схеме имеются номера координат, по которым, используя ключ, можно определить цепь или элемент схемы.

Цепи подачи положительного напряжения расположены в верхней части схемы. Линия, обозначенная цифрой 30, находится постоянно под напряжением, а линия с цифрой 15 находится под напряжением только при включенном зажигании.

Номера в квадратах обозначают координату, в которой подсоединяется данный провод.

В качестве примера рассмотрим электрическую цепь переключателя поворотов, расположенную между координатами 496 и 498. Питание электрической цепи осуществляется от линии 15 после включения зажигания через предохранитель F22 в 10А. Если автомобиль оборудован механической коробкой передач, электричес кая цепь проходит по проводу сечением 0,75 мм (SV 0,75) через контакт 12 в электрическом разъеме Х5 к переключателю указателей поворотов 87. От переключателя электрическая цепь продолжается по белому проводу с черной полоской сечением 0,75 мм (WSSW 0,75) через контакт 2 электрического разъема Х5 и контакт 1 электрического разъема Х6 к лампам накаливания (Е17 и Е18). Электрическая цепь оканчивается коричневым проводом, который соединяет каждый патрон лампочки с массой автомобиля.

Сокращения на электрических схемах

ABS	Антиблокировочная тормозная система	4WD	Полный привод
АС	Кондиционер	LWR	Корректор света фар
AZV	Сцепное устройство прицепа	М1.5	Системы управления двигателем Bosch Motronic M1.5
AT	Автоматическая коробка передач	М2.5	Системы управления двигателем Bosch Motronic M2.5
АТС	Автоматическая регулировка температуры	МОТ	Motronic
BR	Бортовой компьютер	МТ	Механическая коробка передач
СС	Контроль системы управления	MUL	Система впрыска топлива Multec
CRC	Круиз-контроль	N	Норвегия
D	Дизель	NS	Передние противотуманные фары
DS	Система защиты	NSL	Задние противотуманные фонари
DT	Турбодизель	OEL	Датчики давления/уровня масла
DWA	Противоугонная система	ОРТ	Оборудование, поставляемое по особому заказу
DZM	Тахометр	PBSL	Стояночный тормоз (автоматическая коробка передач, селектор в положении Р)
EFC	Крыша с электрическим приводом (Кабриолет)	P/N	Парковка/нейтраль (автоматическая коробка передач)
EKS	Охрана (окна с электрическим стеклоподъемником)	РОТ	Потенциометр
ЕМР	Радиоприемник	RC	Система управления уровнем задней подвески
EUR	Двигатель	RFS	Фонари заднего хода
EZ + Е1	Плюс система зажигания (с самодиагностикой)	RHD	Правый привод
EZV	Ecotronic	SD	Люк
FH	Электрические стеклоподъемники	SH	Сидения с подогревом
GB	Великобритания	SRA	Стеклоомыватели и стеклоочистители фар
HS	Обогреватель стекла	TANK	Датчик уровня топлива
HW	Стеклоочиститель заднего стекла	ТО	Турбодизель
HZG	Обогрев	TEMP	Указатель температуры
HRL	Лампа багажного отделения	TFL	Управление светом
INS	Комбинация приборов	TKS	Освещение в салоне, включающееся при открывании дверей
IRL	Подсветка салона, включающаяся при открывании дверей	TSZI	Зажигание
КАТ	Каталитический конвертер	VGS	Карбюратор
KBS	Жгут проводов	WEG	Счетчик пройденного расстояния
KV	Контакт, распределительный элемент	WHR	Система управления уровнем задней подвески
L3.1	Система впрыска топлива (Bosch L3. 1 -Jetronic)	WS	Зуммер
LCD	Дисплей	ZV	Центральный замок
LHD	Левый привод	ZYL	Цилиндр

предыдущая страница12.63. Блок управления подушками безопасности

следующая страница 12.64.1. Ключ к электрическим схемам моделей с 1989 года

Заключение

На рынке наибольшим спросом пользуются модели, выпущенные после фейслифтинга, что объясняется немного лучшей надежностью и более молодым возрастом автомобиля. Подыскивающим универсал, лучше отказаться от версий с богатым оснащением, так как дополнительное оборудование нередко подводит: например, электрогидропривод двери багажника – стоимость восстановления более 30 000 рублей.

В целом, Opel Vectra – надежный автомобиль, способный прослужить долго. Состояние подвески не должно быть главным препятствием при покупке, так как большинство ее элементов достойного качества и доступны за сравнительно небольшие деньги. Немного за ремонт подвески возьмут и механики. Следует остерегаться экземпляров, восстановленных после аварии и с неисправностями в электрике, которая в данном автомобиле доставляет много хлопот.
