Дизайн и интерьер
Экстерьер Peugeot 406 — стилистическая эволюция не менее легендарной модели 405. Узнаваемые линии были успешно обновлены дизайнерами: модные в 80-х годах рубленые формы уступили место округлым. Даже сегодня на фоне более современных одноклассников «француз» выглядит очень интересно. 406-ой был доступен, как элегантный седан и просторный универсал, который в номенклатуре Peugeot значился, как Break. Настоящее произведение искусства — купе, представленное в 1997 году. Над внешностью хорошо поработали стилисты из Pininfarina. В этом ценовом диапазоне очень сложно найти более впечатляющий автомобиль.
Рестайлинг модели провели в 1998 году. В результате Peugeot 406 приобрел более хищный вид передней части и несколько небольших стилистических изменений. Эти обновления обошли стороной версию Купе. Своего фейслифтинга она дождалась лишь на рубеже 20002 и 2003 годов. Главной модификации подвергся передний бампер, который приобрел форму «широкой улыбки», ставшей характерной чертой для всех последующих моделей бренда, начиная с 2004 года.
Салон французского автомобиля действительно уютный. В нем вполне комфортно смогут разместиться до пяти человек. Но ему не хватает того обаяния, что излучает облик. Внутри трудно к чему-то придраться. Эргономика, качество материалов и сборки – все исполнено на хорошем уровне. Довольно часто встречаются автомобили с ярким оформлением салона, что значительно оживляет обстановку. К плюсам можно отнести и богатое стандартное оборудование, особенно более молодых экземпляров. Конкуренты на этом фоне выглядят намного хуже.
Отделка салона Купе 406 ничем не отличается кроме алюминиевой ручки рычага переключения передач и псевдохромированными ободками указателей. Этот факт может немного разочаровывать автолюбителей, ожидающих получить больше эксклюзивности. По понятным причинам двухдверный Пежо наименее практичный вариант. И, тем не менее, он способен с комфортом «прокатить» 4 взрослых пассажиров с сумками в 390-литровом багажнике. Трюмо седана способно вместить до 430 литров багажа, а универсала от 526 до 1741 литра.
Пежо 406 : электрические схемы
Итак, данная статья создана исключительно в качестве оказания дружеской помощи Женьку. Она содержит электрические схемы автомобиля #Peugeot 406 с V-образным 6-цилиндровым двигателем объемом почти 3 литра которые он так и не смог нигде найти почему-то. Что касается данного автомобиля, то, несомненно, комфортен, довольно приятен, хотя и немного «Французский», а значит, в нем можно встретить массу странных . впрочем, не будем об этом. Конфигурация, представленная мной здесь будет значиться, как
УПРАВЛЕНИЕ ПИТАНИЕМ ДВИГАТЕЛЯ :
ОСВЕЩЕНИЕ : ЗАКРЫТЫЕ ПРОСТРАНСТВА САЛОНА :
ОСВЕЩЕНИЕ : ПАНЕЛЬ ПРИБОРОВ :

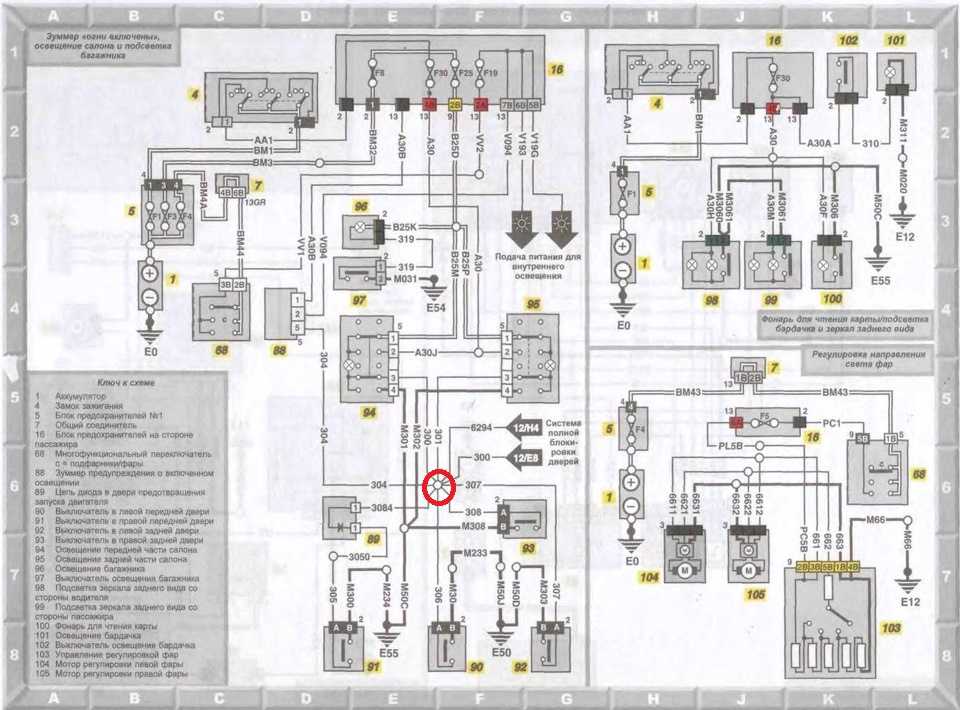

ОСВЕЩЕНИЕ : СИСТЕМА ВНУТРЕННЕГО ОСВЕЩЕНИЯ С ТАЙМЕРОМ :
ОСВЕЩЕНИЕ : ПОДСВЕТКА ОТДЕЛЕНИЙ :
ОСВЕЩЕНИЕ : ПРОТИВОТУМАННЫЕ ФАРЫ :
ОСВЕЩЕНИЕ : ФАРЫ БЛИЖНЕГО/ДАЛЬНЕГО СВЕТА :
ОСВЕЩЕНИЕ : КОРРЕКТОРЫ ПОЛОЖЕНИЯ ФАР ПО ВЫСОТЕ :
ОСВЕЩЕНИЕ : УКАЗАТЕЛИ ПОВОРОТА И ПОВТОРИТЕЛИ :
ОСВЕЩЕНИЕ : ПРОТИВОТУМАННЫЕ ФАРЫ :
ОСВЕЩЕНИЕ : СТОП СИГНАЛ :
ОСВЕЩЕНИЕ : ФОНАРИ ЗАДНЕГО ХОДА :
ОСВЕЩЕНИЕ И СИГНАЛИЗАЦИЯ : ФАРЫ ДНЕВНОГО СВЕТА :
ОСВЕЩЕНИЕ И СИГНАЛИЗАЦИЯ : ГАБАРИТНЫЕ ОГНИ :
СХЕМА : ИНФОРМАЦИЯ О ТОПЛИВЕ (АВТОМОБИЛЬ С БОРТОВЫМ КОМПЬЮТЕРОМ) :
СХЕМЫ: ИНФОРМАЦИЯ О ТОПЛИВЕ (АВТОМОБИЛЬ БЕЗ БОРТОВОГО КОМПЬЮТЕРА) :
СХЕМЫ : ИНФОРМАЦИЯ О МОТОРНОМ МАСЛЕ :
СХЕМА : ОПОВЕЩЕНИЕ : ЗУММЕР ПРЕВЫШЕНИЯ СКОРОСТИ :
СХЕМА : ЧАСЫ С КОМПЬЮТЕРОМ И РАДИО :
СХЕМА : ЧАСЫ С КОМПЬЮТЕРОМ БЕЗ ДИСПЛЕЯ РАДИОПРИЕМНИКА :
СХЕМА : ЧАСЫ БЕЗ КОМПЬЮТЕРА :
СХЕМЫ : ПРИБОРНАЯ ПАНЕЛЬ :
СХЕМА : ОМЫВАТЕЛЬ ФАР :
СХЕМЫ : СТЕКЛООЧИСТИТЕЛИ (ДВОРНИКИ):
СХЕМА : ИММОБИЛАЙЗЕР : КОДОВОЕ ЗАЖИГАНИЕ СТАНДАРТНЫЙ ЗАМОК :
СХЕМЫ : ИММОБИЛАЙЗЕР : КОДОВОЕ ЗАЖИГАНИЕ, ЦЕНТРАЛЬНАЯ БЛОКИРОВКА :
СХЕМЫ : ЦЕНТРАЛЬНЫЙ ЗАМОК :
СХЕМА : СТАНДАРТНЫЙ ЗАМОК :
СХЕМА : ЦЕНТРАЛЬНАЯ БЛОКИРОВКА :
СХЕМА : СИСТЕМА ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ С РЕГУЛИРОВКОЙ КОНДИЦИОНИРОВАНИЯ :
СХЕМЫ : СИСТЕМА ВЕНТИЛЯЦИИ И ОТОПЛЕНИЯ БЕЗ РЕГУЛИРОВКИ КОНДИЦИОНИРОВАНИЯ :
СХЕМА : ОБОГРЕВ ЗАДНЕГО СТЕКЛА, ЗЕРКАЛА :
СХЕМА : ОБОГРЕВ СИДЕНИЙ :
Фуф! Если честно, то это было не просто и не так быстро, как хотелось бы. Женек, с тебя «спасибо» В следующей статье я попытаюсь разложить тебе все электрические компоненты автомобиля с указанием того, где их искать
Сказать «Спасибо» можно Здесь
Zapavto.net :
Автозапчасти для иномарок, наличие, доставка, низкие цены, высокое качество.
т. 8(926)369-21-24 Сервис
т. 8(901)532-10-22 Магазин
т. +7(915)245-41-63 Администратор
ЗАМЕНА МАСЛА:
-При покупке масла у нас — замена масла — БЕСПЛАТНО! (Указание руководства от 14.10.2015 г.)
Источник статьи: http://zapavto.net/peugeotschem.html
Схема основного монтажного блока
Назначение контуров цепи:
| Маркировка | Значение номинального тока (Ампер) | Назначение цепи |
|---|---|---|
| A | 20A | Блокировка дверей, капота, багажника, противоугонный комплекс, центральный замок |
| B | 10A | Фонарь заднего хода, противотуманные задние огни, дополнительные световые устройства |
| C | 40A | Электрообогрев боковых зеркал заднего вида, омывателя лобового стекла, обогрев заднего стекла |
| D | 15A | Задние щётки стеклоочистителя, омыватели задних габаритов, подъём/опускание складывающейся крыши в комплектации «купе-кабриолет» |
| E | 30A | Электродвигатели стеклоподъёмников |
| F | 15A | Электропитание элементов приборной панели, многофункционального устройства, аудиосистемы, бортового компьютера, навигатора, климатической системы, кондиционера |
| № предохранителя | Значение номинального тока (Ампер) | Назначение электроцепи |
|---|---|---|
| F1 | Шунт (параллельное соединение элементов) | Защита цепи подушек безопасности |
| F2 | 5A | Блок-контроллер системы кондиционирования |
| F3 | 10A | Обслуживание элементов приборной панели |
| F4 | 5A | Коммутационный блок иммобилизатора + звуковой сигнал |
| F5 | 10A | Габариты, дневные ходовые огни |
| F6 | 10A | Управление переключателями на рулевой колонке (дворники, фары, омыватель лобового стекла, поворотники) |
| F7 | 15А | Звуковой сигнал противоугонного комплекса (сирена) |
| F8 | 10A | Головное устройство, бортовой компьютер |
| F9 | 5A | АКБ |
| F0 | 15А | Аудиосистема, магнитола |
| F11 | 10A | Стоп-сигналы |
| F12 | 10A | Сигналы поворотников |
| F13 | 20А | Стеклоподъёмники на передние двери |
| F14 | 20А | Стеклоподъёмники на задние двери |
| F15 | 20А | Дополнительный разъём для питания буксировочного устройства |
| F16 | 20А | Память регулировки положения водительского сиденья |
| F17 | 20А | Память регулировки переднего пассажирского сиденья |
| F18 | 10A | Цепь прикуривателя и дополнительной подсветки в салоне |
| F19 | 10A | Задний противотуманный фонарь |
| F20 | 10A | Задние габаритные огни |
| F21 | 10A | Передние габаритные огни |
| F22 | 10A | Передние габаритные огни |
| F23 | 20A | Основное освещение в салоне (плафоны, лампа в бардачке, подсветка приборной панели, гнезда прикуривателя) |
| F24 | 10A | Нагревательная нить прикуривателя |
| F25 | 20A | Разъём для подключения лампы в моторном отсеке |
| F26 | 20A | Головное устройство, магнитола |
| F27 | 5A | Шунт (параллельное соединение для дополнительных устройств) |
| F28 | 15A | Цепь задних стеклоподъёмников |
| F29 | 5, 10, 15, 20, 30A | Подогрев передних сидений |
Схема дополнительного монтажного блока в моторном отсеке
| № предохранителя | Значение номинального тока (Ампер) | Назначение электроцепи |
|---|---|---|
| 1 | 10A | Цепи датчиков: уровень и температура масла, впрыск топливной смеси, компрессор |
| 2 | 15A | Датчик контроля выхлопных газов, давления в топливной системе |
| 3 | 10A | ЭСУД |
| 4 | 10A | Трансмиссия, АКПП |
| 5 | 10A | FAP – датчик топливного фильтра (только на дизельных агрегатах) |
| 6 | 15A | Реле блока противотуманных фар |
| 7 | 20A | Реле блока омывателя передних фар |
| 8 | 20A | Датчик инжекторного впрыска топлива на бензиновых агрегатах |
| 9 | 15A | Ближний свет: левая лампа |
| 10 | 15A | Ближний свет: правая лампа |
| 11 | 10A | Дальний свет: левая лампа |
| 12 | 10A | Дальний свет: правая лампа |
| 13 | 15A | Клаксон |
| 14 | 10A | Привод насосов переднего и заднего омывателей стёкол |
| 15 | 30A | Кислородный датчик, реле катушки зажигания |
| 16 | 30A | Термостат, компрессор, генератор |
| 17 | 30A | Электропривод регулировки сидений |
| 18 | 40A | Привод стартера, вентилятора кондиционера |
Технические характеристики
Пежо 406 разных лет выпуска является надежным и ремонтопригодным легковым автомобилем. Все узлы и агрегаты обладают достаточным запасом прочности. По ходовым параметрам, безопасности, динамике, управляемости данная модель была одной из лучших в своем классе.
Двигатель и трансмиссия
Особенностью автомобилей данной марки является наличие большого количества модификаций с разными по мощности и характеристикам моторами. На технику устанавливались бензиновые и дизельные силовые агрегаты, работавшие в связке с трансмиссией автоматического и механического типа.
Пежо 406 – это переднеприводные седаны, универсалы и купе. Авто оснащались 5-ступенчатой механической КПП или 4-ступенчатым автоматом.
Подвеска и ходовые качества
Многорычажная задняя подвеска с эффектом подруливания и передние стойки McPherson идеально работают на протяжении долгих лет эксплуатации. На всех колесах установлены дисковые тормоза. Особенность автомобилей данной марки – надежная ходовая часть, отсутствие сложностей в ремонте и обслуживании техники.
Полезные ссылки
Руководство по ремонту Peugeot разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Peugeot ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Peugeot Книга «Peugeot

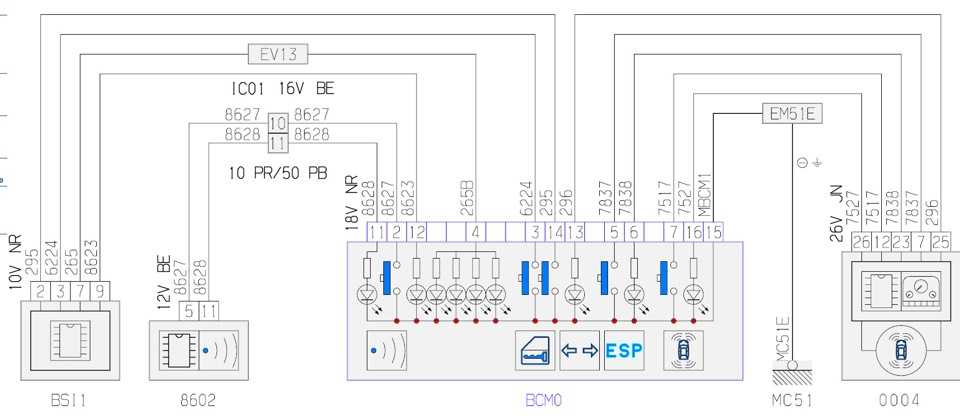

В оригинале, точки подключения должны находиться в следующих местах: Точка плюсового подключения Точка подключения земли Соответственно «плюс» я буду брать со штатной колодки, которая в любом случае болтается под торпедо, а вот минус, как мне показалось, проще взять с 15 контакта панели кнопок, так как по схеме этот провод и приводит в оригинальную точку подключения: Схема подключения кнопок включения ЕСП На этом с теорией закончено, дальше будут просто фото блока ЕСП, трубок и разъёма датчика положения кузова.
Имя: Лёша. Руководство по ремонту Эксплуатация любого автомобиля Peugeot невозможна без знаний его устройства, особенностей обслуживания и ремонта. Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве.
Для обсуждения лучше создать тему или написать мне в личку , если поиск ничего не дал. Release 0. Вс июл 11, Уважаемые Пыжеводы-форумчане-драйвера!!! Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Поймите правильно Сегодня забрал блок ESP с трубками у lexrosh , так же он поделился разъёмами из которых можно сделать именно то, что мне нужно. SVG — формат сжатой масштабируемой векторной графики, его плюсы: масштабирование и печать схемы без потери качества, малый размер по сравнению с JPG, возможность просмотра при помощи подключаемого к IE плагина не все браузеры корректно обрабатывают SVGZ. Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве. Prerelease: В интересах сохранения информативности данной темы, делаем только запросы на получение схем.
Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Peugeot высококвалифицированными автомеханиками.
Release 0. Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Как скачать книгу бесплатно?
пежо 308 Ситрон с4 не работает вентилятор предохранитель реле блок управления вентелятором
https://youtube.com/watch?v=QiS2MQ8AN50
Бензиновые моторы Пежо 406
Они, несмотря на откровенно спортивные способности машины, всего лишь неплохи, но не более того. В итоге из всех бензиновых лишь восьмиклапанный 2литровый турбо, 2,2литровый, 2,95 V6 и самый мощный турбодизель 2,2л соответствуют спортивному имиджу модели. У них много общего, например то, что они шумноваты и «наплевательски» относятся к экономии топлива. В России самыми популярными были четырёхцилиндровые «рядники» с 1,8- и 2,0литровым объёмом (они занимали первое место по продажам). 1.8литровые моторы имели две версии — серия XU у машин выпуска до конца 2000 года могло иметь две версии — 90-сильный с восьмью клапанами или с шестнадцатью мощностью 101—111 л.с.
Схема автомобиля — Пежо 406
В этой статье, мы имеем в наличии схемы электрооборудования на Peugeot 406 1996-1999 г.в. Фирма Peugeot всегда славилась своими дизельными моторами. До рестайлинга на «четыреста шестые» ставили известные еще с 70-х годов дизели серии XUD, сверхнадежные и тяговитые. А с 1999 года их сменили турбодизели новой серии DW, которые стали тише и экономичнее. У новых дизелей с непосредственным впрыском топлива есть только один недостаток — их КПД настолько высок, что зимой тепла, отдаваемого в систему охлаждения, не хватает для отопления салона. Поэтому на Peugeot 406 HDi ставят дополнительный электрический подогреватель и второй аккумулятор. Но в любом случае Peugeot 406 1.8 — автомобиль для неспешного, размеренного стиля вождения. А вот двухлитровых моторов «четыреста шестому» хватает и для активных ускорений.
Электрические схемы на Пежо 406 — общие сведения
Системы запуска и зарядки. Вентиляторы радиатора — схема
Вентилятор радиатора, вентилятор отопителя, ABS — эл.схема
Схема контрольных лампочек и указателей
Схема системы управления двигателем Magneti Marelli MM8P на Пежо 406
Схема системы управления двигателем Bosch MP5.1.1 на Peugeot 406
Передние фары, подсветка номера, стоп-сигналы, лампочки — электросхема
Указатели поворотов и аварийная сигнализация, противотуманный свет — схема на Пежо 406
Внутренне освещение и регулировка фар — эл.схема
Омыватель фар, передние и задние стеклоомыватели/ очистители — схема
Электросхема подсветки прикуривателя, обогрева сидений, заднего стекла и зеркал, люка
Схема системы блокировки двигателя на Peugeot 406
Центральная блокировка и передние электростеклоподъемники — эл.схема
Передние и задние электростеклоподъемники — схема
Магнитола, CD-проигрыватель, часы и бортовой компьютер — электросхема
Электрические зеркала — схема на Peugeot 406
Источник статьи: http://a-shema.ru/index/pezho_406/0-74
