Ремонт генератора рено логан своими руками видео

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Снятие, ремонт, замена, установка генератора переменного тока Renault Logan 2004-2015 Бензин

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Насадка на вороток 15 мм
  • Динамометрический ключ
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Мультиметр (омметр)
  • Линейка

Детали и расходники:

  • Генератор
  • Регулятор напряжения генератора в сборе со щеточным узлом
  • Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с «минуса» аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

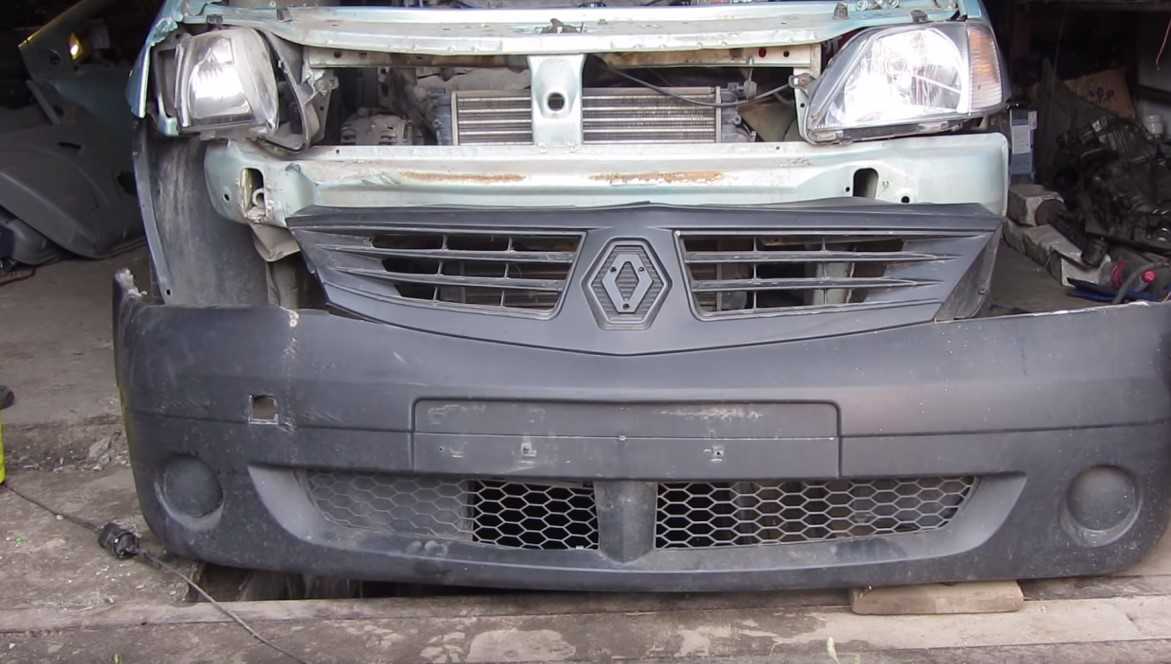

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

Ремонт генератора

1. Выкручиваем винт крепления задней крышки генератора.

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к «массе» выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Как определить неисправности у генератора

Признаки неисправности диодного моста генератора. Автомобильный генератор и генератор, бытовой электрической станции аналогичны. Соответственно и принцип поиска неисправностей и ремонта однотипны. Единственное отличие в том, что в составе автомобильного генератора присутствует выпрямитель и регулятор напряжения, так автомобильная сеть рассчитана на 12 Вольт. В статье рассмотрены неисправности генератора, и как их можно устранить своими руками. В автомобиле предусмотрена контрольная лампа, которая может оповестить вас о том, что прекращена подача тока от генератора. Если это произошло нужно убедиться, что датчик исправен и лампа правильно подсоединена.

Часто случается, что для этих ламп используется плохой разъем или выходит из строя управляющее реле. Также возможно, что у вас неисправен аккумулятор, заряжающие клеммы или он просто разряжен. При большом потреблении энергии, например, при максимальном использовании осветительных приборов, зарядки или оставленной на ночь включенной магнитоле. Неисправности генератора могут появиться из-за повышенной выработке энергии, когда напряжение выше 14-15 Вольт. Цифры варьируются в зависимости от модели.

Поэтому при поломке аккумулятора необходимо всегда проверять и генератор тоже. Иногда генератор начинает отдавать ток ниже необходимого предела в 13.2 Вольта, тогда необходимо срочно проверить его на предмет поломки.

Перед тем как снимать генератор необходимо проверить натяжение ремня привода. Отсутствие электропроводящих соединений аккумулятора или генератора с корпусом автомобиля, возможно, напряжение теряется «по дороге» к аккумулятору. Проверьте также подшипники на предмет зазоров и целостность предохранителей.

Для некоторых видов неисправностей нет необходимости снимать генератор. При наличии стуков или шума во время работ, необходимо отключить провода: шум исчезнет — но образуется замыкание, к сожалению, это дорогие ремонтные работы, стоимость их превышает цену нового оборудования.

Шум остался — замените подшипники, они износились за время использования. Проверьте щетки, может быть, их тоже пора заменить. Контактные щетки и кольца могут быть плохо прижаты, тогда следует отрегулировать пружину. Избавьтесь от грязи и подгорания на кольцах, если есть. От следов подгорания лучше всего помогает наждачная бумага. Если кольца пришли в негодность необходимо заменить ротор. Проверьте при помощи мультиметра контакты ротора.

Неисправности генератора в виде испорченного ротора необходимо удалять в следующем порядке. Так как неисправный ротор не подлежит замене, его необходимо полностью менять в случае неисправности. То же относится и к статору. Помните, что ротор и статор не должны иметь электропроводящий контакт с корпусом или другими частями автомобиля. Неисправный статор подлежит замене. Диоды выпрямителя напряжения не должны проводить ток в оба направления.

Причины неисправности генератора и способы их устранения

Генератор представляет собой сложное устройство, являющееся обязательной частью любого авто. Владельцу машины следует знать возможные причины неисправностей генератора, способы устранения их, и уметь выполнять их профилактику.

Выделяют 2 вида генераторов: переменного тока и постоянного тока. Нынешние автомобили оборудуют генераторами переменного тока, имеющими диодный встроенный мост (выпрямитель), который преобразовывает переменный ток в постоянный.

Каждый электроприбор в авто рассчитан на тот или иной диапазон напряжения, обычно — от 13,8 до 14,7 В. Поскольку генератор прикрепляется к коленвалу, напряжение, выдаваемое им, отличается на разных оборотах двигателя авто. Реле-регулятор сглаживает и регулирует выдаваемый ток.

Разновидности неисправностей генератора

Все неисправности этого агрегата подразделяют на 2 категории — электрические и механические. Практически любая механическая неисправность является результатом длительной эксплуатации, приводящей к разрушению корпуса, креплений, подшипников, ременного привода, прижимных пружин и других частей. Электрические неисправности — это обрыв обмотки, выход из строя диодного моста, выгорание щёток и их износ, биение ротора, пробои, выход из строя реле-регулятора.

Нужно проводить регулярную проверку натяжения ремня привода и его износа.

«Дедовский» метод диагностики неисправностей

Суть метода заключается в сбрасывании клемм с аккумулятора. Категорически запрещенный метод для современных авто. Следствием перепадов напряжения может стать выход из строя всей бортовой электроники. По этой причине генератор следует проверять исключительно путём замера электрического напряжения в электросети или диагностики снятого узла с использованием специального стенда. Вначале замеряют напряжение на аккумуляторных клеммах, запускают мотор и снимают показания уже во время его работы. До момента запуска двигателя напряжение должно составлять примерно 12 В, а после запуска — 13,8-14,7 В. В случае отклонения в сторону увеличения имеет место «перезарядка», указывающая на выход из строя реле-регулятора, отклонение в сторону уменьшения говорит об отсутствии поступления тока, что указывает на неисправность генератора либо цепей.

Причины неисправностей

  • Износ, коррозия. Нынешние генераторы оборудованы закрытыми подшипниками, заменяемыми после завершения срока службы либо пробега авто. Узлы электрической части полностью заменяются.
  • Низкое качество комплектующих.
  • Несоблюдение правил эксплуатации.
  • Факторы внешнего характера (жидкости, соль, температурные колебания, дорожная «химия»).

Износ подшипников является наиболее распространённым вариантом неисправности. Его признаки — вой либо свист во время работы. В таком случае необходимо заменить подшипники. Когда натяжение приводного ремня ослабевает, это тоже может привести к низкой эффективности работы генератора. Основным признаком в этом случае является свист при разгоне автомобиля.

Устранение неисправностей генератора

Неисправности механического типа устраняют посредством замены неисправного узла на исправный. Для генераторов старых моделей необходима проточка контактных колец. Причиной изменения приводных ремней является их износ, максимальное растяжение либо завершение срока эксплуатации. Роторные либо статорные обмотки заменяются.

Электрические неполадки устраняют в результате проверки других составляющих электрической цепи, а также непосредственно деталей генератора и выходного электрического напряжения. Распространённой проблемой является перезаряд генератора либо недостаточное напряжение. Устранение первой неисправности возможно путём проверки и замены регулятора напряжения или диодного моста, тогда как низкое напряжение является чуть более сложной проблемой. Возможные причины низкого напряжения — повышение нагрузки на бортовую сеть, пробой диода, поломка регулятора напряжения и некоторые иные.

Причины поломок

Распространенные причины неисправностей генератора – это банальный износ и коррозия. Почти все механические неисправности, будь-то износ щеток или развалившиеся подшипники — следствие долгой эксплуатации. Современные генераторы оснащаются закрытыми (не обслуживаемыми) подшипниками, которые просто подлежат замене по истечении определенного срока или пробега автомобиля. То же относится и к электрической части — часто узлы подлежат замене целиком.

Также причинами могут быть:

  • низкое качество изготовления комплектующих;
  • нарушение правил эксплуатации или работа вне пределов нормальных режимов;
  • внешние факторы (соль, жидкости, высокая температура, дорожная «химия», грязь).

Причина 3. Неисправности топливного насоса

Среди причин, по которым в цилиндры не поступает топливная смесь, на первом месте находятся неисправности, связанные с топливной помпой. Далее мы расскажем, как диагностировать работоспособность самого бензонасоса и проверить исправность электрической части.

Бензонасос вышел из строя

Получив доступ к верхней части топливного насоса, очистите все поверхности от пыли щёткой или сжатым воздухом. Снимите топливоподводящий штуцер (на фото он указан стрелкой) и отведите его вместе с шлангом в сторону.

Проверить, производит ли помпа подкачку топлива, очень просто. Для этого к выходному патрубку насоса подсоединяют тонкую трубку, второй конец которой опускают в небольшую ёмкость. Достаточно на несколько секунд повернуть ключ зажигания и провернуть двигатель стартером, чтобы убедиться в том, поступает ли топливо в магистраль. И, тем не менее, если даже это не происходит, не делайте поспешных выводов – возможно, на насос не поступает питание 12 В. Как проверить электрическую часть, уже говорилось выше. Если же с подачей питания всё в порядке, то можно смело менять турбину насоса – с большой долей вероятности причина поломки кроется в ней.

Нет питания на разъёме топливного насоса

Если в результате проверки бензонасоса было обнаружено, что на его разъём не поступает питание, то в первую очередь  проверяем предохранитель. Плавкий элемент находится с левой стороны (по ходу авто) подкапотного пространства, в предохранительном блоке. В цепи питания топливного насоса 8-клапанных двигателей объема 1.4 и 1.6  Рено Логан, Ларгус, Сандеро и других подобных авто используется плавкий элемент, рассчитанный на силу тока 25 А — его местоположение в блоке указано на фото стрелкой.

Перегорание предохранителя на 99% свидетельствует о проблемах с топливным насосом, хотя нельзя исключать и возможность короткого замыкания его плюсового провода на «массу». Проверить последнее несложно – достаточно при снятом с насоса разъёме вставить в блок исправный предохранитель. Если при этом загорелась контрольная лампа, то можно приступать к демонтажу и замене насоса. В противном случае следует прозвонить провода его питания и устранить короткое замыкание.

Если при обследовании предохранителя было выявлено, что он остался целым, то следует проверить, поступает ли на его контакты «плюс» от бортовой сети авто. Кроме того, проверьте работу реле, которое отвечает за коммутацию питания топливного насоса.

Для этого обведённое на верхнем фото устройство изымают из блока, а на его место устанавливают перемычку. Последней замыкают разъёмы, отвечающие силовым контактам переключающего элемента. Появление питания на клеммах насоса свидетельствует об исправности цепи. В противном случае необходимо убедиться в работоспособности самого переключающего элемента и наличии на его контактах управляющего сигнала.

Чтобы узнать, поступает ли на реле управляющее напряжение, проверяют наличие постоянного «плюса» на соответствующей клемме в колодке блока предохранителей и диагностируют, приходит ли на колодку управляющий «минус».

Имейте в виду, что « -12В» появляется на входном контакте реле только при работающем двигателе, поэтому следует не только включить зажигание, но и проворачивать двигатель стартером. Если подключенная к управляющему «минусу» и плюсовой клемме лампа так и не загорелась, то причиной может быть как оборванный провод к блоку управления, так и проблемы с самим ЭБУ, иммобилайзером и т. д.

Ещё кое-что полезное для Вас:

  • Замена термостата Рено Логан, Сандеро, Ларгус
  • Замена антифриза на Рено Логан
  • Замена масла в механической коробке передач Рено Логан

Это интересно: Как поменять лампочку ближнего света на Митсубиси Лансер 10 — излагаем во всех подробностях

Генератор переменного тока

Генератор переменного тока состоит из двух основных частей: статора с неподвижной обмоткой, в которой индуцируется переменный ток, и ротора, создающего подвижное магнитное поле, а также крышек, приводного шкива с вентилятором и встроенного выпрямительного блока.

Переменный ток генератора выпрямляется двухполупериодным трехфазным выпрямителем с полупроводниковыми диодами.

Генераторы переменного тока имеют ряд преимуществ по сравнению с генераторами постоянного тока. Ротор генератора переменного тока может вращаться с большей частотой, чем якорь генератора постоянного тока.

При большой частоте вращения якоря генератора постоянного тока ухудшается контакт между щетками и ламелями коллектора вследствие колебаний щеток при скольжении их по коллектору. Кроме того, под действием центробежных сил возможен выход обмоток из пазов якоря.

Для того чтобы напряжение при увеличении частоты вращения якоря не изменялось, необходимо пропорционально уменьшать магнитный поток возбуждения. При применении в генераторе электромагнитов это можно обеспечить, уменьшая силу тока в обмотках возбуждения. На этом принципе основано регулирование напряжения автомобильных генераторов. Оно осуществляется с помощью электромагнитных вибрационных реле, называемых реле-регулятором.

Диагностика реле-регулятора генератора осуществляется с помощью диагностических стендов, где определяют напряжение включения генератора и зарядный ток. Напряжение, регулируемое реле-регулятором должно быть в пределах 13,9 — 14,5 В.

Следует проверять натяжение ремня привода генератора. При проскальзывании ремня генератор не развивает полной мощности, что приводит к разряду аккумуляторной батареи.

В генераторах также проверяют износ щеток, усилие пружин щеткодержателей и состояние контактных колец и подшипников ротора.

Высоту щеток измеряют при снятом щеткодержателе. Если щетки износились до высоты 8 — 10мм, их заменяют.

Усилие пружин щеткодержателей должно соответствовать нормам марки Вашего автомобиля, например, для ВАЗ — 4,2± 0,2 Н (420±20гс).

Контактные кольца должны быть чистыми, без следов масла.

Состояние подшипников можно проверить, вращая вал ротора от руки при снятых щетках. Вал должен вращаться легко, без заеданий, шумов и стуков.

Проблемы с проводкой

Ситуация, когда на топливном насосе не появляется напряжение даже при перемыкании силовых клемм в колодке реле, возникает достаточно часто. Конечно же, единственное, что можно предположить в данном случае – это обрыв проводки по пути от моторного отсека к топливному баку. Однако не всё так однозначно. Дело в том, что разработчиками Логана или Сандеро  в конструкцию заложено слабое звено в виде разъёма, который находится под ковриком салона прямо у левой стойки.

В сухой среде все его контакты находятся в нормальном состоянии, поэтому никаких проблем с проводкой нет. Однако место расположения соединения выбрано настолько неудачно, что со временем влага (а она так или иначе проникает в салон) делает своё чёрное дело и контакты окисляются. Конечно же, в этом случае нельзя гарантировать работоспособность отдельных узлов (в том числе топливного насоса), что приводит к незапуску силового агрегата.

Чтобы получить доступ к злосчастному разъему, необходимо снять обшивку левой боковой стойки и приподнять ковёр. После этого следует разъединить колодку и проверить наличие напряжения на крайнем нижнем выводе, который указан на фото стрелкой – он отвечает за плюсовой провод.

Если сигнал есть, то достаточно почистить контакты, чтобы питание бензонасоса восстановилось. Если этого не произошло, то следует искать обрыв цепи со стороны бака. В случае, когда напряжение не доходит даже до разъёма, необходимо прозвонить цепь до предохранительного блока и устранить обрыв на этом участке.

Как видите, есть немало причин, из-за которых двигатель Renault Logan отказывается запускаться. Конечно же, мы не можем учесть все возможные факторы и упомянуть каждую неисправность, однако если вы будете действовать по предложенной выше схеме, то с огромной долей вероятности сможете завести свой Логан или Сандеро.

Видео из трех частей в котором подробно объясняется и показывается почему не запускается 8 клапанный мотор на Рено Логан, Сандеро или Лада Ларгус.
