Точки подключения автосигнализации на Lexus RX 300 1998-2001
В жгуте от замка:зажигание 1 – чёрный/жёлтыйзажигание 2 – чёрныйстартер – чёрный/белый
Повороты – зелёный/чёрный в сером разъеме и зелёный/жёлтый в синем разъеме на водительской боковинеБлокировка двигателя – EFI: чёрный/белый под капотом в блоке предохранителей
Концевики (-):Водительская – красный/белый в двери Общая цепь с багажником – от подсветки замка (с задержкой, после LOCK гаснет) Без задержки – индикатор на щитке (2001) Есть непроверенная информация: общая цепь с багажником – красный/белый сверху на водительской боковинеконцевик багажника – объединен с двернымиконцевик капота – красный/белый на блоке сигнализации сверху на левой боковине (2001)
Центральный замок (-)Все провода находятся в водительской двери.Для запирания – разорвать серый провод и подать минусовой импульс на розовый провод.Для отпирания – подать минус одновременно на серый провод и на розовый/синий через диоды. При этом откроется водительская дверь. Для отпирания всех остальных – еще раз подать импульсы на эти же провода.При этих манипуляциях управляется также родная сигнализация. Замечание: часто при отпирании стекла приспускаются вниз. Методы борьбы с этим явлением: отпирать замки не ранее, чем через 5 сек. после запирания. При снятии подавать четкий «-» (через реле) на синий с белым провод от замка зажигания (датчик ключа)
Тахометр – светлый зелёный/чёрный на инжекторе под пластиковой крышкойСтоп сигналы – зелёный/белый (серый/белый) в сером разъеме на водительской боковине (около габаритов)Комфорт (поднятие стёкол) – увеличенная длительность сигнала запиранияЗаводская сигнализация 2001 – расположена сверху на левой боковине. См. центральный замокДатчик скорости – фиолетовый с белым на разъеме ECMКлаксон (-) – белый/красный на блоке родной сигнализации
Комплектация и цены
Базовая комплектация нашего Лексуса достаточно богатая, а также список дополнительных опций к ней весьма большой. Итак, в базовый пакет входят:
- фронтальные подушки безопасности,
- АБС,
- противозаносная система,
- круиз — и климат-контроль,
- полный электропакет с сервоприводами стекол,
- обогреваемые зеркала,
- кожаные сидения.
Цена на данную модель Лексуса стартует от 55 тыс. долларов. Однако, если покупать более усовершенствованную модель этого автомобиля, то стоимость может возрасти вдвое. Стоит отметить, что большинство водителей, которые приобрели автомобиль этой серии, очень довольны всеми устройствами и мелочами, ведь производители строго относятся к качеству, использованных деталей и материалов для комплектации автомобиля.
Выбор масла
Официально в силовой агрегат RX рекомендуется заливать исключительно фирменную смазку Lexus. Опытные автовладельцы утверждают, что компания не производит масло самостоятельно, а разливает по канистрам продукцию Mobil, Idemitsu и ENEOS. На самом деле Лексус действительно не имеет собственных заводов для выпуска смазки. При покупке фирменного масла в четвертое поколение RX рекомендуется заливать SAE 0W20, а для более ранних автомобилей подходит SAE 5W-30. Если же автомобиль преодолел пробег в 100 тыс. км, то его желательно перевести на фирменную Lexus SAE 5W-40.
Рекомендуемое фирменное моторное масло Lexus
В двигатель Lexus RX допускается заливать масло других производителей. Наиболее часто автовладельцы применяют фирменную смазку Toyota. По своим характеристикам она приближается к маслу Lexus. Также в силовых агрегатах неплохо себя зарекомендовала продукция других брендов, например:
- Liqui Moly;
- Ravenol;
- ZIC;
- Idemitsu;
- Motul;
- Mobil.

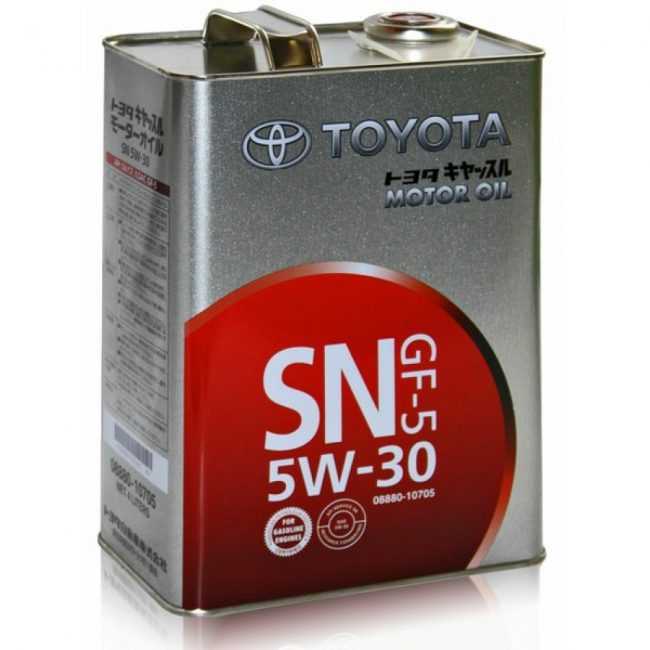

Фирменное масло Toyota
Определиться с правильность выбора масла для Lexus RX помогаю муфты системы VVTi. При неправильной смазке они начинают греметь. Шум создается во время прогрева силового агрегата, но может продолжится даже при движении. При обнаружении проблем с системой VVTi рекомендуется не затягивать с подбором другого моторного масла.
При выборе смазки для Lexus RX важно учитывать регион эксплуатации автомобиля. При жарком климате слишком жидкая смазка не создаст качественной пленки и не защитит трущиеся поверхности
Она начнет просачиваться через сальники и уплотнители. Для регионов с холодным климатом недопустимо густое масло. Вязкая смазка на морозе приводит к сложности проворачивания коленвала и может стать причиной невозможности запустить силовой агрегат автомобиля.
Выбор масла с учетом температуры окружающей среды эксплуатации автомобиля
Проверить правильность выбора залитой смазки можно с помощью небольшого теста. Для этого на чистый лист бумаги необходимо капнуть немного масла с щупа. Через небольшой промежуток времени требуется проверить результат. Если капля показала хорошее состояние масла, то можно продолжать ездить, не опасаясь повредить двигатель. Если пятно говорит о ненадлежащем состоянии смазки, то она подлежит незамедлительной замене на новую.
Тест на правильность выбора моторного масла в двигатель Lexus RX
Блоки под капотом
Блок предохранителей и реле
Расположен в левой части моторного отсека, рядом с аккумулятором.
Схема
Обозначение предохранителей
| 1 | 60A ABS – АБС |
| 2 | 140A ALT – Система заряда |
| 3 | 40A RDI FAN – Вентилятор системы охлаждения |
| 4 | 40A CDS FAN – Вентилятор системы охлаждения |
| 5 | 30A RR DEF – Обогрев стекла двери задка и наружных зеркал |
| 6 | 50A HEATER – Вентилятор отопителя |
| 7 | 15A H – LP R UPR – Правая фара, дальний свет |
| 8 | 15A H – LP L UPR – Левая фара, дальний свет |
| 9 | 25A A / F HTR – Датчик качества рабочей смеси |
| 10 11 | – |
| 12 | 15A H – LP R LWR – Правая фара, ближний свет |
| 13 | 15A H – LP L LWR – Левая фара, ближний свет |
| 14 | 15A HAZARD – Аварийная сигнализация, указатели поворотов |
| 15 | 20A AM 2 – Система запуска |
| 16 | 20A TEL – Телефон |
| 17 | 20A FL DOOR |
| 18 | – |
| 19 | 7,5A ALT – S – Система зарядки |
| 20 | 10A HORN – Противоугонная система, клаксон |
| 21 | 20A EFI – Впрыск топлива |
| 22 | 10A DOME – Внутреннее освещение, указатели и измерители, многофункциональный дисплей |
| 23 | 7,5A ECU – B – Бортовой компьютер |
| 24 | 20A RAD №1 – Аудиосистема |
| 25 26 27 | – |
| 28 | 50A MAIN – Система запуска |
Расшифровка реле
- A – Отсутствует
- B – Реле ABS SOL
- C – Реле вентилятора №3
- D – Реле вентилятора №1
- E – Реле э/мотора ABS
- F – Реле вентилятора №2
- G – Реле датчика A/F
- H – Отсутствует
- I – Реле фар
- J – Реле стартёра
- K – Реле обогрева стекла двери задка и наружных зеркал
- L – Реле магнитной муфты К/В
- M – Реле клаксона и противоугонной системы
- N – Реле впрыска топлива

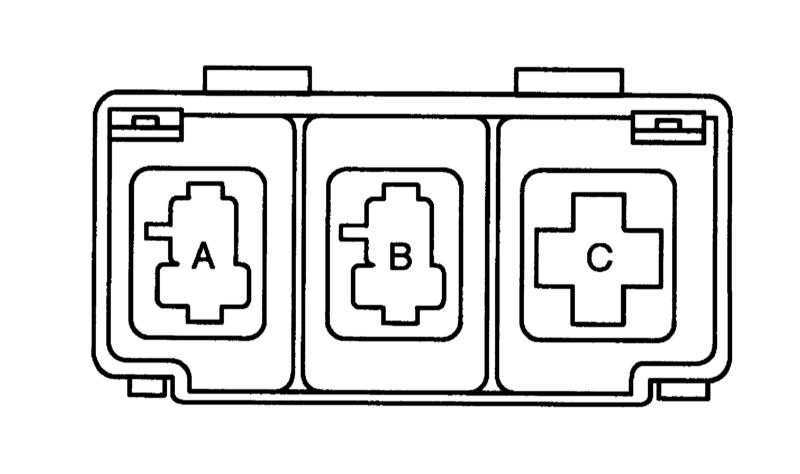

Схема
Описание
- A – Реле разрыва цепи
- B – Главное реле двигателя
- C – Реле обогрева наружных зеркал
Блок реле 2
Схема
- 1 – 7,5А Предохранитель дневного света фар (DRL)
- А – Реле № 2 DRL
- B – Реле № 4 DRL
- C – Реле № 3 DRL
На этом всё. Если есть что добавить – пишите в комментарии.
Краткое описание Lexus RX
Концепт автомобиля Lexus RX был представлен в феврале 1997 года на автосалоне в Чикаго. Серийный выпуск машин начался в 1998 году. В Японии авто продавалось под названием Toyota Harrier. Первоначально Lexus RX был ориентирован на североамериканский рынок. В Европу машина поступила в продажу только в 2000 году.
Lexus RX первого поколения
В январе 2003 года компания Лексус представила второе поколение RX. Автомобиль стал крупнее, в салоне начали применять более дорогую отделку. В самой богатой комплектации появилась пневмоподвеска, позволяющая регулировать дорожный просвет. Выпуск Lexus RX был налажен не только в Японии, но и в Канаде.
Второе поколение Lexus RX
В 2009 году появилось третье поколение Lexus RX. Модель была представлена на Токийском автосалоне. Машина сменила название с Toyota Harrier на Lexus для внутреннего рынка. В марте 2012 года авто подверглось рестайлингу.
Автомобиль третьего поколения
2 апреля 2020 года появилось четвертое поколение Lexus RX. Модель получила смелый внешний вид, намекающий на агрессивный стиль вождения. Машина стала гораздо безопаснее, что подтверждают пять звезд в краш-тесте. В ноябре 2020 года появилась семиместная версия Lexus RX. Задняя часть кузова была расширена на 110 мм для размещения третьего ряда сидений.
Четвертое поколение Lexus RX
Обслуживание и ремонт
2.1.1 Доступ, защита
Доступ, защита
Ключи
|
Не следует оставлять детей без присмотра в автомобиле, если в нём находятся ключи, особенно если ключ вставлен в замок зажигания. Дети имеют привычку подражать взрослым и могут вставить ключ в замок зажигания, и включить зажигание или запустить двигатель. Это может привести к травмам детей при использовании, например, электрических стеклоподъёмников или к ДТП, если автомобиль начнет двигаться. |
Вместе с автомобилем дается два ключа и пластинка с их кодом.
Главный ключ (с головкой чёрного цвета) подходит ко всем замкам автомобиля и может использоваться для запуска двигателя. Этот ключ вместе с его кодом необходимо предоставить представителю компании Lexus, если потребуется изготовить дубликат ключа со встроенным транспондером иммобилизатора.
Дополнительный ключ (с головкой серого цвета) подходит ко всем замкам автомобиля, кроме замка вещевого ящика, и может использоваться для запуска двигателя.
Код ключей следует переписать на бумагу и хранить её вместе с пластинкой в надёжном месте, недоступном для посторонних (только не в автомобиле!).
|
Для нормальной работы иммобилизатора при запуске двигателя, не допускайте, чтобы брелок ключа зажигания находился над его головкой, а также, чтобы на одном брелке находилось несколько ключей с транспондерами. Во избежание повреждения транспондера не подвергайте его воздействию сильных механических нагрузок (деформации, удары), высоких температур, влаги и сильных э/м полей. |
Ключи с дистанционным управлением (ДУ)
Общая информация
Для автомобиля Lexus RX-300 можно использовать до четырёх ключей с ДУ. Расположение и назначение кнопок ДУ представлено.
Сигнализацию можно включить, удерживая соответствующую кнопку в течение около 1 с, при этом ключ зажигания не должен находиться в положении «ON». Сигнализация предназначена для отпугивания злоумышленников от автомобиля. Для выключения сигнализации повторно нажмите на соответствующую кнопку.
Нажимать на кнопки ДУ следует медленно и уверенно. Радиус уверенного действия ДУ составляет примерно 1 метр. В перечисленных ниже случаях может потребоваться замена элемента питания блока ДУ:
- ДУ не работает;
- Чрезмерно сократился радиус действия ДУ;
- Индикатор горит не ярко или вообще не загорается.
|
Во избежание повреждения ключа с ДУ не подвергайте его воздействию сильных механических нагрузок (деформации, удары), высоких температур и влаги. |
Отпирание и запирание замков дверей, открывание окон дверей и люка крыши
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
|
|
Громкость звукового сигнала и время для открывания двери после отпирания замка можно регулировать; также можно отключить звуковой сигнал и сигнализацию указателями поворотов – обратитесь к представителю компании Lexus для получения более подробной информации по этим вопросам. |
Замена элемента питания
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||
|
Неисправности и ремонт компрессора пневматической подвески LEXUS RX 300/350
Главная задача компрессора пневмоподвески Lexus RX 300 – путём нагнетания воздуха создавать нужное давление внутри системы. Это позволяет не только поддерживать плавность хода автомобиля, но и при необходимости менять его клиренс. Работу компрессора можно услышать в момент пуска двигателя машины. Как правило, компрессор работает первые 10-20 секунд, накачивая систему воздухом. Сам компрессор пневмоподвески расположен под задним бампером. Со временем под бампером начинает скапливаться грязь, которая вместе с водой приводит к коррозии элементов проводки. По этой причине рекомендуется регулярно мыть внутреннюю поверхность заднего бампера, что позволит существенно продлить жизнь компрессора и исключить вероятность возникновения необходимости ремонта его проводки.
В случае выхода из строя компрессора не стоит спешить приобретать новую запчасть. Сперва рекомендуется его продиагностировать. Часто случается так, что нужно лишь поменять электрические разъёмы. В среднем, ресурс этого элемента пневмоподвески составляет 200-250 тысяч километров, но правильное обслуживание и регулярная чистка компрессора от грязи поможет увеличить его рабочий ресурс.
Обслуживание и ремонт
11.2.1 Задняя подвеска
Задняя подвеска
|
Ниже рассматривается задняя подвеска полноприводных моделей. |
Снятие, разборка, сборка и установка ступицы заднего колеса
Компоненты установки ступичной сборки заднего колеса
 |
|
Компоненты ступичной сборки заднего колеса
 |
|
Снятие и установка
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||||||
|
Разборка и сборка
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|||
|
Создание и трансформация Лексуса RX 300
Впервые о премиальном среднеразмерном кроссовере стало известно в 1997 году. Корпорация Toyota продемонстрировала на Чикагском автосалоне концепт, который получил название Sport Luxury Vehicle.
Инженеры-конструкторы в работе над новой моделью взяли в основу платформу седана Lexus ES300, а уже в 1998 году первые авто поступили в продажу. И довольно быстро машина продемонстрировала, что концерном было выбрано верное направление.
В 2000 году японцы выпустили особую серию кроссоверов специально для североамериканского рынка. Еще тремя годами позже мир увидел второе поколение внедорожника. Перемены в нем стали не очевидными, но решающими для потенциальных покупателей. На этом раз дизайнеры основательно поработали над салоном, сделав его более вместительным и комфортабельным.
В 2005 году публика увидела гибридную версию авто. Оно получило статус первого в мире в своем классе из числа работающих на гибридной установке. Благодаря этому производитель смог сохранить спортивный дух модели, добавив ей привлекательности за счет экономичности.
Наконец, в 2007 году вышло третье поколение RX300. Машина сохранила свой сдержанный дизайн, приобрела массу полезных функций.
Датчик положения высоты кузова Lexus RX 300
Обладают ресурсом в 150 000 — 200 000 км. Для определения положения кузова на пневматических элементах в нижней части установлены датчики положения высоты. Принцип работы датчика довольно простой. В конструкции установлены три пружины, что соответствует трем положениям кузова автомобиля — нижнее положение (комфортная посадка и высадка), среднее положение, которое используется при достижении скорости более 30 км/ч и является постоянным и наивысшее положение кузова, которое используется крайне редко, например, при преодолении препятствий, больших неровностей и эксплуатации автомобиля вне дорог. Контролировать положение кузова позволяет поворотный сектор, который подвижен внутри корпуса датчика. Дорожка с изменяемыми по длине сопротивлениями выполняет роль реостата.
Как показано на фотографии главным врагом является время коррозия и попадание влаги. Пружины от времени просто сгнивают, так же повреждается сама дорожка. Поэтому на дороге можно встретить автомобиль с перекошенным кузовом, когда задняя часть поднята в крайнее верхнее положение, а передняя находится в среднем или нижнем положении или наоборот, кузов автомобиля «накренен» на одно из колес. Эксплуатировать автомобиль с такой неисправностью крайне опасно. Избыточное давление в пневматической стойке может привести в худшем случае к ее разрыву в любой момент и такие случаи, к сожалению были. Поэтому регулярно при техническом обслуживании следует проверять состояние датчиков положения кузова, а если неисправность все же произошла лучше не рисковать и вызвать эвакуатор.
Как показывает практика чаще всего выходит из строя задние датчики. Передние выходят из строя намного реже, поскольку конструктивно они расположены выше, чем задние. Стоимость новой детали 15000 — 16000 рублей, стоимость б/у 6000, стоимость различного рода продукции из Китая составляет 3000- 4000 рублей. В сети интернет можно найти информацию о самостоятельном ремонте данного датчика положения высоты кузова Lexus RX 300 с применением пружин от шариковой ручки, токопроводящего клея и холодной сварки. Для продления срока службы датчиков рекомендуется их очистка от грязи и смазка.
