Стеклоподъемники

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

голоса

Рейтинг статьи

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Вам будет интересно:Hyundai Terracan: краткий обзор, характеристики, отзывы

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери

Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки

Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

На что обратить внимание

На отечественных автомобилях ВАЗ монтаж задних стеклоподъемников примерно такой же, как и передних. Одно отличие – расположение ручки управления. Поэтому придется сверлить отверстия в двери с небольшим смещением. И еще – один комплект ЭСП, который можно встретить в продаже, рассчитан на монтаж в две двери. Поэтому, если у вас есть желание поставить оборудование во все двери, нужно купить четыре комплекта. И произвести подключение стеклоподъемников по схеме, приведенной в статье. Она включает в себя систему доводчика стекол при постановке на охрану — это вдвойне улучшает удобство пользования автомобилем.

Также рекомендуется заранее полностью собрать комплект, а затем ставить его в дверцу. И весь механизм обязательно поместить в крайнее нижнее положение. Если это не сделать, то привод поставить через технологическое отверстие не получится.

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок. При проверке механизма нужно смотреть на то, как двигается стекло, присутствуют ли посторонние звуки и скрипы

Источник

Подготовительные работы

Прежде чем производить подключение стеклоподъемников на ВАЗ-2107, нужно поставить все компоненты на свои места и проложить всю проводку. Но сначала осуществляете подготовку – открываете капот и отключаете полностью аккумулятор, чтобы исключить возможность появления короткого замыкания. Начинаете все работы с передней двери (водительской). Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Аккуратно раздвигаете при помощи плоской отвертки края стопорной шайбы, а ручку вытягиваете в свою сторону. Затем необходимо при помощи все той же плоской отвертки поддеть пластиковые заглушки по всему периметру. Их нужно извлечь, чтобы открыть полностью доступ к болтам, которые удерживают обшивку. Их нужно выкрутить ключом на «8». После этого обшивка полностью снимается.

Характерные неисправности

Для управления стеклоподъемниками используются клавиши. Со временем она может выйти из строя. Необходимо знать, какие могут быть неисправности и как их можно устранить своими руками.

Причины

Причины, по которым клавиша стеклоподъемника может не реагировать на нажатие, могут быть разные:

  • замерзло стекло во время сильного мороза;
  • поломка подъемника стекла.

Обнаружить поломку, не разбирая стеклоподъемного механизма, почти невозможно. Поэтому нужно снимать обшивку и разбирать механизм.

Демонтаж дверной обшивки

Снимая каждую деталь, следует ее проверять на целостность.

Основные причины поломок можно разделить на две группы:

  1. Проблемы с электропитанием клавиши.
  2. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.

Способы устранения

Если проблемы возникли из-за электропитания, то прежде всего следует проверить предохранители. Если они исправны, на следующем этапе необходимо внимательно осмотреть моторчик свеклоподъемного механизма и проверить, какое напряжение подается на его клеммы. Проверку можно сделать с помощью мультиметра или обычной лампочкой на 12 В. При отсутствии напряжения необходимо проверить реле, проводку и блок управления.

Снятие переключателей с двери

Если кнопка работает периодически (то работает, то заедает), проблема, скорей всего, в самой ней. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились.

Основные типы

Главными элементами таких устройств является подъемный механизм вместе с приводом.

  1. Механический. Подъем стекол регулируется вручную, что является в чем-то даже плюсом: нет самопроизвольного поднятия, не отбирается мощность от силового агрегата автомобиля;
  2. Электрический. Подъем стекол осуществляет реверсивный электродвигатель. Водителю или пассажиру достаточно нажать на кнопку, и стекло будет опущено или поднято. За удобство приходится платить: электрический двигатель потребляет мощность, пусть и небольшую, возможные несанкционированные манипуляции со стеклами (особенно опасно для детей).

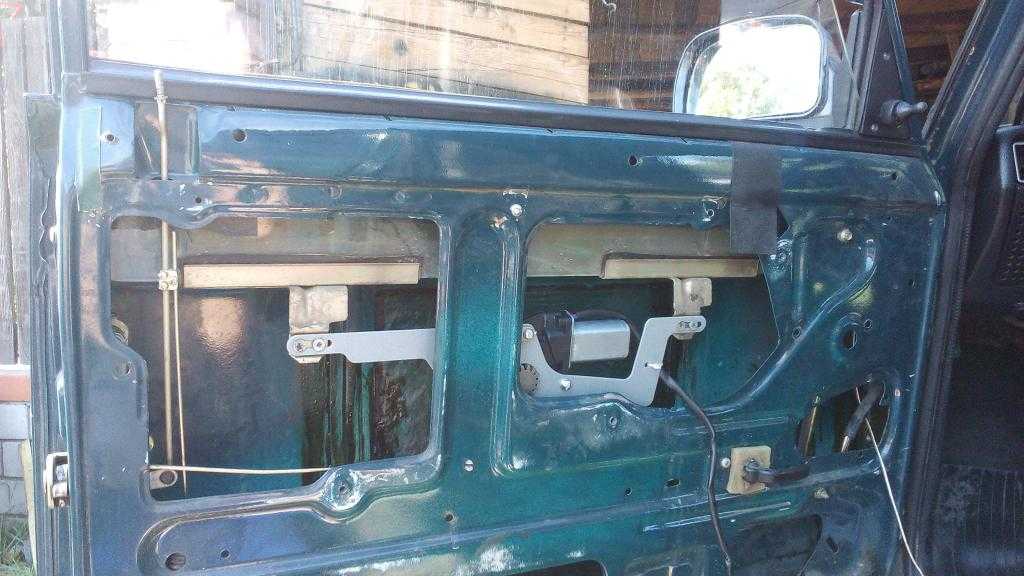

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Как это работает

Стекло поднимается и опускается с помощью кнопок Открыть/Закрыть. При нажатии одной из кнопок в течение времени менее 1 секунда будет движение стекла вверх/вниз, до момента отпускания кнопки. После нажатия любой кнопки в течение более чем 1 секунда произойдет автоматическое полное закрытие/открытие стекла. Этот процесс будет прерван, если:

  1. Снова нажать любую кнопку
  2. Стекло встречает на пути сопротивление
  3. Стекло полностью закроется/откроется
  4. Время закрытия/открытия превышает 6 секунд.

Функция закрывания стекла (комфорт): После получения сигнала закрывания стекол с блока дистанционного управления, произойдет автоматическое закрытие стекла.

Монтаж системы лучше всего начать с перемычек из тонкой проволоки, а затем резисторов SMD. Все пути, через которые будет течь большой ток (толстые дорожки в районе реле) необходимо залудить толстым слоем олова, а лучше проложить по ним медную проволоку.

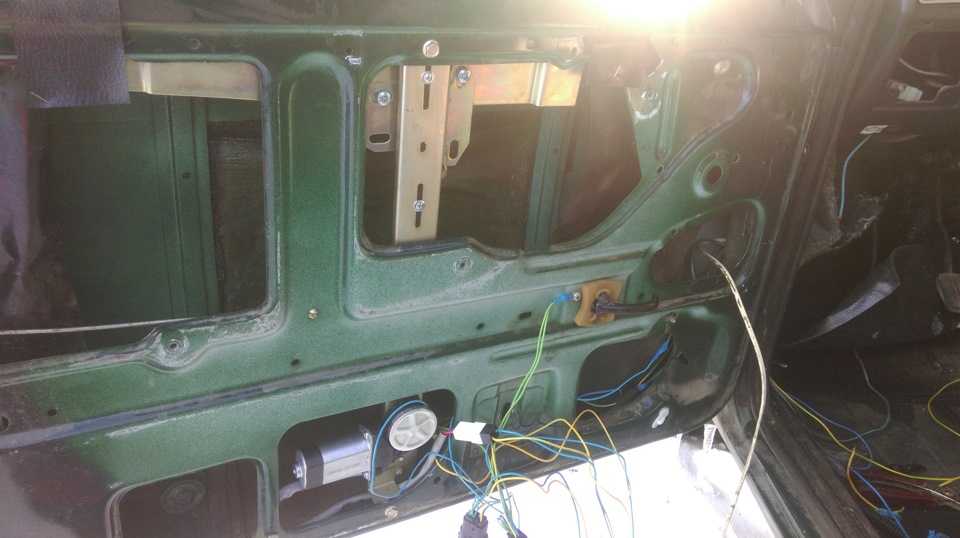

Подключение электропроводки

  1. На первом этапе необходимо замерить расстояние между мотором стеклоподъемника и кнопками на передней панели. При помощи обычной проволоки с петлей на конце протягивается проводка в стойку и под панель.

Важно знать, что провод для протяжки подбирается с сечением не меньше 1 миллиметра квадратного. Если же пренебречь этим правилом, то возможен риск возникновения проблем при установке и во время соединения контактов ЭСП

  1. Провода ЭСП могут подключаться напрямую к прикуривателю, что является самым простым и эффективным способом подключения. Опытные автолюбители выбирают технически сложный способ подключения, а именно непосредственно к аккумулятору, так как это гарантирует более стабильную работу.
  2. После завершения работы, необходимо прикрепить дверную обшивку, закрывая декоративными заглушками образовавшиеся дыры. Установленный механизм обязательно подлежит проверке – необходимо убрать и закрыть все необходимые детали, проверить крепления и контакты.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

  1. Достаточно низкая стоимость комплекта.
  2. Электрические стеклоподъемники просты в монтаже.
  3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
  4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Стандартные стеклоподъемники

Вам будет интересно:Chevrolet Corvette: фото, описание и характеристики автомобиля

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Вам будет интересно:Что такое прайм-тайм? История рекламы на радио и телевидении

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Как устроен привод стеклоподъемника?

Где-то в 80–90-х годах прошлого столетия, когда люди были не столь избалованы обилием зарубежного автопрома, иметь в собственной машине автоматический открыватель стекол считалось роскошью. Любой водитель, сумевший оборудовать двери таким приспособлением, считал необходимым продемонстрировать в действии свою «диковинку», а потому с удовольствием небрежно нажимал кнопочку привода, когда незадачливый пассажир пытался найти привычную ручку для открытия окна.

Но времена меняются и найти новое авто, в котором необходимо поработать ручкой, чтобы сделать глоток свежего воздуха, сейчас вряд ли получится. Электропривод дверей стал теперь такой же обыденной принадлежностью современного автомобиля, как зеркала заднего вида или стеклоочистители. Само устройство, отвечающее за подъем-спуск стекол, мало кому удавалось видеть, так как пока оно не ломается, никому и не придет в голову разбирать обшивку, чтобы просто поинтересоваться, что там жужжит и ползает. Попробуем рассказать об этом здесь.

Электропривод дверей авто

Привод представляет собой не что иное, как знакомый нам еще по школьным урокам физики примитивный электромоторчик для опытов, сила которого воздействует на редуктор из червячной передачи и зубчатой шестерни. В основе лежит якорь с роторной медной обмоткой, вращающийся в цилиндрическом корпусе, внутри которого находится статор. Центральный стержень оборудован «червяком», напоминающим спираль мясорубки. Когда происходит вращение ротора, червячная передача оказывает усилие на зубчатое колесо, выполняющее функции поворотной ручки.

Благодаря такому механизму происходит воздействие на подъемное приспособление, которое и приводит в движение стекло. Следует заметить, что для стеклоподъемника каждой двери предназначен свой мотор. Но, скорее, это зависит не от того, как расположены обмотка или контакты, а от удобства крепления на двери. На самих устройствах имеются соответствующие наклейки.

Статья в тему: Электростартер автомобиля: принцип работы и неисправности

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

  1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
  2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
  3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
  4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
  5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
  6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

Выбор стеклоподъемника

Перед тем  как рассматривать подключение механизма стеклоподъемника, следует отметить, что существует несколько типов таких решений.  При этом каждый вариант имеет как плюсы, так и минусы, о которых поговорим ниже. Также, установив механизм, требуется его правильное подключение.

Итак, электрический стеклоподъемник (ЭСП) может быть тросиковым, реечным и шарнироно-рычажного типа.  На деле, тросиковый вариант самый дешевый, медленный и слабый, однако можно отдельно менять моторчик при выходе из строя. Реечные стеклоподъемники также слабые и нуждаются в смазке. В свою очередь, шарнирно-рычажные самые мощные, работают быстрее и тише, могу даже открывать примерзшие стекла. Единственный минус — более высока стоимость.

Лучше всего остановиться на последнем варианте и подбирать полный комплект, где кроме механизма также в комплекте есть проводка, кнопки и заглушки, крепеж, а также манжеты из резины для протягивания проводки из стойки внутрь двери автомобиля.

Как правило, стеклоподъемники в комплекте, подобранные по модели, обычно предполагают установку по штатному крепежу, то есть новые отверстия не нужно будет сверлить. Однако перед покупкой комплекта лучше уточнять у продавца, можно ли установить конкретные стеклоподъемники с учетом штатных  креплений.

Что такое импульсные стеклоподъемники?

Существует два вида электрических стеклоподъемников: импульсные и неимпульсные. Импульсные стеклоподъемники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъемник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.

Как правило, импульсные стеклоподъемники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъемник работает в обычном режиме, и стекло опустится или поднимется ровно настолько, насколько хочет водитель. Во второй позиции подается управляющий импульс на полное открытие или закрытие окна.

Sagem S2000. Распиновка, Boot-пин и подключение к блоку

Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.

Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.

Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание

Справочные материалы от Alientech KTAG

Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:

  • Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
  • Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
  • Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
  • Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
  • Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
  • Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки – это когда окно открывается по нажатию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, а при необходимости заменить новой.

Электростеклоподъемники Mazda 6

Полезные советы по ремонту автомобилей своими руками . Рекомендации мастеров автосервисов и опытных авто владельцев . Полезные советы по ремонту автомобилей для простых водителей и профессионалов. Вся необходимая информацию о ремонте и техобслуживании вашего автомобиля доступна в электронных книгах и обычных печатных изданиях . Электронные руководства удобно использовать на компьютере , смартфоне или планшете . Они всегда будут у вас под рукой .

стеклоподъёмник мазда 6

для тех кто только купил мазду или думает взять после нашего автопрома. при отключении аккумулятора-програ…

Адаптация стеклоподъемников Mazda

Как адоптировать или обучить стеклоподъемники mazda 2, 3, 6 Музыка: МОNOLITH, Михаил Рудов, Алексей Рудов.

Ремонт стеклоподъемника. Mazda 6.

Стеклоподъёмники Mazda 6. Как обучить стеклоподъёмники

Перестали работать стеклоподъёмники, как настроить стеклоподъёмники, обучить стеклоподъёмники на мазда 6.

https://youtube.com/watch?v=UhTbOZU3BFA

Трапеция Стеклоподъемника. Mazda 6

Mazda 6 Трапеция Стеклоподъемника. РАЗБОРКА ХАРЬКОВ — Ассортимент постоянно обновляется. — Звоните пишите,…

https://youtube.com/watch?v=doGlIArD_TM

Моторчик Стеклоподъемника. Mazda 6

Mazda 6 Моторчик Стеклоподъемника. Подходит на такие марки авто как : 1) GJ6A 5858X …

Mazda 6 Glass lift controller

Устройство блока управления стекло подъёмниками mazda 6 первого поколения рестайл.

https://youtube.com/watch?v=XXK3twZ6HsY

Кнопка — Электро стекло подъемник Mazda 6 GG

Mazda 6 Кнопка — Электро стекло подъемник РАЗБОРКА ХАРЬКОВ — Ассортимент постоянно обновляется. — Звоните…

Ремонт блока кнопок стеклоподъемников.

Пыждвиж, ремонт стеклоподъемника.

Смотрите видео » Электростеклоподъемники Mazda 6 «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Электростеклоподъемники Mazda 6 «.

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Магазины автолитературы :

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери

Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки

Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

В чем заключается принцип работы

Электронный блок модуля подключается к системе управления стеклами и сигнализации. В электрических автомобильных элементах он располагается между электромотором, обеспечивающим опускание, поднятие стекол, и управляющими кнопками. Единственное ограничение заключается в возможности использования подобного механизма лишь на авто, оснащенных данной функцией.

Принцип действия у всех устройств идентичен: через блок проходит напряжение, передаваемое к мотору от клавиш, за счет того что он установлен между ними. При этом модуль не задействуется при закрывании и открывании, когда машина не стоит на сигнализации.

После включения охранной системы на устройство переходит сигнал с модуля, электромотор запитывается и поднимает стекло на двери.

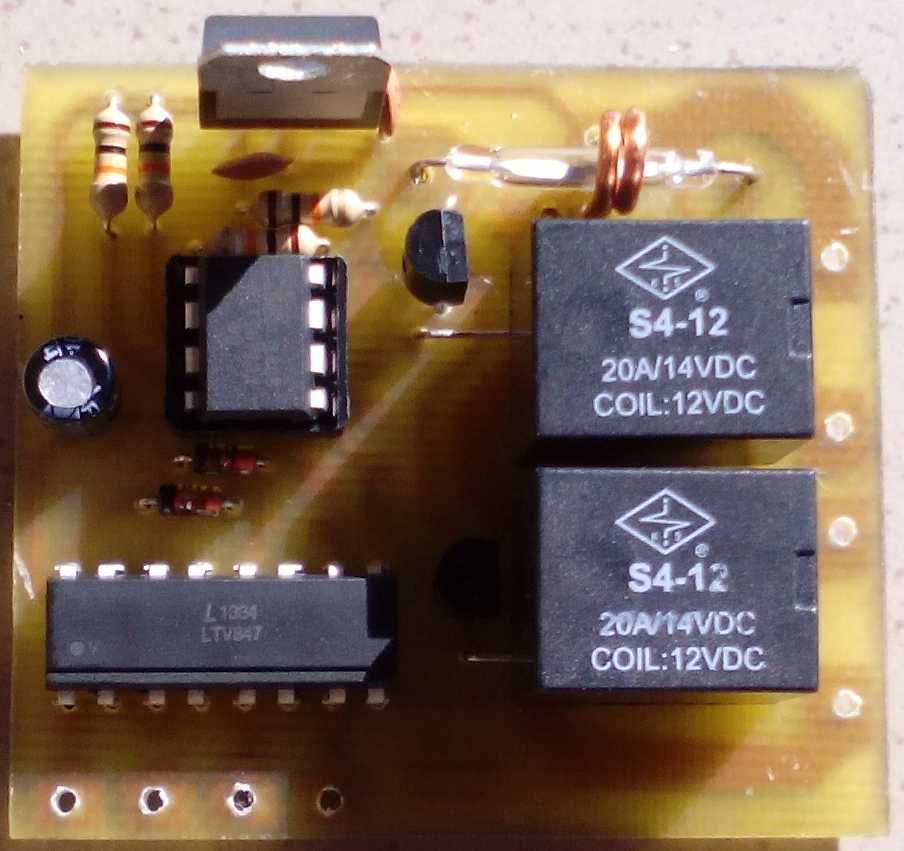

Схема автоматического стеклоподъёмника

Эти достоинства и побудили сделать именно такую версию устройства. Основой схемы является микроконтроллер Attiny-13. С помощью транзисторов он управляет катушками 2-х реле, которые в свою очередь управляют работой стеклоподъемника. При нажатии кнопки «Открыть» или «Закрыть» подъемник начнет работу. Тут есть автоматический выключатель — когда стекло встречает на своем пути какое-то сопротивление или достигнуто максимальное положение.

Скопируйте схему для увеличения

Защита сделана из геркона, на который намотана катушка из толстого провода. Когда ток, протекающий через двигатель подъемника будет расти, катушка намотанная на геркон, образует электромагнитное поле настолько большое, что это вызовет срабатывание геркона. Он, в свою очередь, замкнёт на массу один из входов микроконтроллера, который мгновенно остановит работу механизма.

Еще одним довольно важным элементом является защита по времени. Если при закрытии/открытии, в течение 6 секунд не сработает геркон — произойдет автоматическая остановка стеклоподъемника. Это страхует от возможной поломки геркона (мало ли что).

Для надежной работы микроконтроллера введена функция слежения, для авто сброса. Благодаря этому при возможных зависаниях программы она сбросит микроконтроллер, восстанавливая нормальную работу.

Устройство располагает также четырьмя логическими входами (0/1) гальванически изолированными от микроконтроллера с помощью оптронов. Прошивка вот здесь
