Руководство по ремонту mitsubishi pajero / мицубиси паджеро

Ремонт раздатки

Система Супер Селект — это обилие шестерен, муфт, блокировок. Если происходит какая то поломка, то первое стремление автовладельца – найти хорошего специалиста. Но так ли сложна раздаточная коробка в действительности?

Неисправности раздатки сведены к следующему.

Шум, треск в раздаточной коробке

Причина проста – растяжение цепи. На Паджеро 2 этот дефект редко себя проявляет, но если проявит, то лечить придется полным снятием коробки и разборки всей раздатки.

Демонтаж

Порядок замены цепи.

  1. Полностью слить масло из коробки, аккуратно отсоединить сопутствующую проводку.
  2. Передний/задний карданные валы нужно отсоединить.
  3. Раскрутить/отсоединить крепление КПП, раздатки.
  4. Рычаг переключения раздатки следует привести в положение 4Н.
  5. Рычаг КПП – перевести в положение «нейтраль».
  6. После чего следует раскрутить корпус, далее вынуть рычаги КПП и раздатки.
  7. Пружинный штифт КПП целенаправленно выбить в глубины раздатки, откуда он никуда не денется.
  8. Наконец, коробку можно снять.
  9. Далее следует снять крышку вала отбора мощности, раскрутить и вынуть хвостовик, открутить и демонтировать все сопутствующие датчики.
  10. Раскрутить болты, соединяющие половинки раздатки и разъединить ее.

Все, узел разобран, цепь доступна.

Старую цепь необходимо аккуратно извлечь из раздатки вместе с валами, на которых она закреплена. Так же аккуратно новая устанавливается на ее место.

Категорически запрещено допускать перекосы и применять ударный инструмент.

Установка

При установке новой цепи в недра коробки, все валы и зубчатые связи должны гармонировать друг с другом. После монтажа следует проверить легкость вращения всего механизма. Делается это путем ручного воздействия на вал со стороны, соответствующей креплению заднего кардана.

Сборка раздаточной коробки и установка в соответствующее ей место, производится в обратном порядке. Половинки раздатки уплотняются герметиком, никаких прокладок. Разъем между КПП и раздаткой так же смазывается герметиком. Объем трансмиссионного масла не превышает трех литров. Дополнительно, можно использовать схемы, представленные в руководстве по эксплуатации. Они очень полезны, если происходит смещение зубчатых связей валов и необходима их калибровка по меткам.

Плохая работа переднего привода

Еще одна распространенная и досадная неисправность – это неудовлетворительная работа переднего привода. Т. е. передние колеса не блокируются или не подключаются вовсе. Есть несколько причин такого поведения:

Обрыв в электрической цепи, а попросту дефект проводки

Выявляется при тщательном визуальном осмотре проводки в причинных местах. Либо выявляется средствами диагностики на станции обслуживания. Наиболее часты повреждения проводов в самом корне соединения с фишками.

Разрушение всей системы полного привода

Тогда будет слышен ярко выраженный металлический звон, стук и хруст одновременно. Для ремонта потребуется техническая литература, хороший автослесарь и не менее хороший токарь.

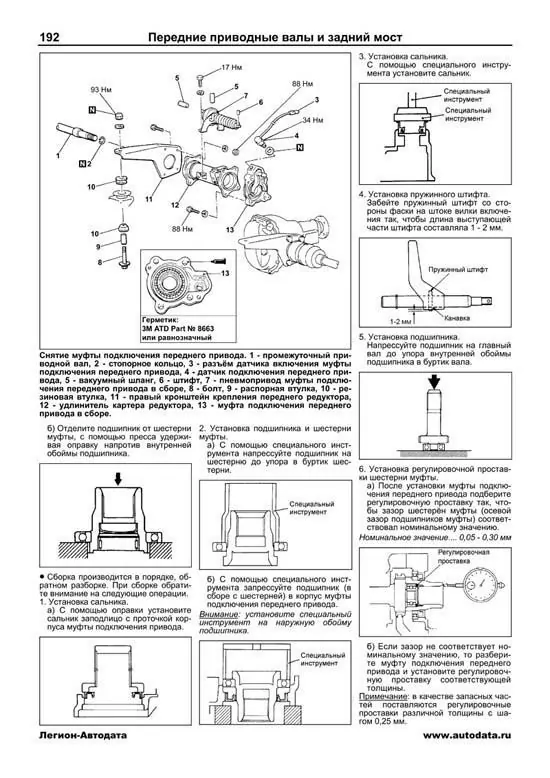

Не работает муфта, которая приводит передний мост в зацепление с раздаткой

Проверяется достаточно просто. Необходимо вывесить авто и опробовать разные режимы работы системы полного привода

При этом следует обратить внимание на то, как ведет себя передний кардан. Если кардан крутится, а колеса не реагируют, то передняя муфта перестала функционировать

Если кардан не крутится то, значит, не работает раздатка.

Хруст в раздатке и люфт заднего кардана

Это следствие разрушения подшипника, на котором крепится кардан. Проверяется путем замера температуры на корпусе раздаточной коробки в месте посадки подшипника. Для замены подшипника не обязательно снимать всю раздатку, достаточно отсоединить кардан.

Подробнее про смену масла — Замена масла в Мицубиси Паджеро.

Нюансы регламентного обслуживания

Одним из главных вопросов в регламенте обслуживания 3-литрового двигателя является замена ремня ГРМ после 90-тысячного пробега. Ещё раньше, через каждые 10 тыс. км пробега надо менять масляный фильтр. Подробнее о регламентном обслуживании.

  1. Замена кислородных датчиков каждые 10 тыс. км пробега.
  2. Проверка выпускного коллектора каждые два года.
  3. Контроль топливной системы и вентиляции картера после 30 тыс. км пробега.
  4. Подзарядка АКБ и замена каждые 3-4 года.
  5. Смена хладагента и тщательная ревизия всех шлангов, соединений на рубеже 30 тыс. км пробега.
  6. Установка новых бензофильтров и воздушных картриджей после 40 тыс. км пробега.
  7. Замена свечей зажигания каждые 30 тыс. км пробега.

Блок предохранителей и реле в салоне Митсубиси Паджеро (Монтеро) 3

Блок предохранителей и реле в салоне автомобиля расположен в нижней части панели управления со стороны водителя. Блок закрыт защитной крышкой, на обратной стороне которой нанесена схема и обозначение предохранителей и реле блока.

Схема блока предохранителей и реле в салоне Митсубиси Паджеро 3

Описание

1 15А Стекло очиститель заднего стекла
2 Резерв
3 10А Радио, Аудио
4 15А Прикуриватель Митсубиси Паджеро 3
5 10А Система кондиционирования, система ABS, система экстренного торможения, подогреватель топливного фильтра, обогреватель лобового стекла, многофункциональный блок управления 1, блок управления раздаточной коробкой
6 10А Система поддержания скорости, система рециркуляции ОГ (EGR), комбинация приборов, иммобилайзер 2^ (4D56T), блок управления блокировкой дифференциала, электронный блок управления 4WD, система SRS, электромагнитный клапан управления дроссельной заслонкой, датчик скорости автомобиля
7 20А Контроль двигателя
8 10А Фонари заднего хода
9 10А Задний противотуманный фонарь
10 20А Центральный замок
11 30А Обогреватель заднего стекла
12 30А Нагреватель
13 20А Люк на крыше
14 10А АБС
15 20А Сиденье с подогревом
16 10А Зеркала с подогревом
17 Резерв
18 Резерв
19 Резерв
20 Резерв

Реле

  1. Реле задних противотуманных фонарей
  2. Реле электропривода стекло подъемников
  3. Реле генератора
  4. Реле электродвигателя вентилятора отопителя – задний кондиционер
  5. Реле обогревателя заднего стекла
  6. Реле электродвигателя вентилятора отопителя — передний кондиционер
  7. Реле вспомогательных цепей зажигания

Поколения системы на Паджеро Спорт и других моделях

С момента серийного выпуска в 1992 году трансмиссия прошла единственную модернизацию и одно обновление. Поколения I и II отличаются небольшими изменениями в конструкции дифференциала, и перераспределении момента. В модернизированной системе “Селект 2+” использован “Торсен”, который заменил вискомуфту.

Система состоит из двух главных элементов:

  1. раздаточная коробка на 3 режима;
  2. понижающая передача или демультипликатор на две ступени.

Синхронизаторы муфты обеспечивают переключение режимов непосредственно во время движения авто.

Характерная особенность трансмиссии в том, что вискомуфта только корректирует работу дифференциала при распределении момента. При езде по городу узел неактивен.

В таблице ниже – использование трансмиссии Super Select в автомобилях Mitsubishi:

Pajero (I и II) Pajero Sport Pajero Pinin Delica

Pajero (III и IV) Pajero Sport (III)

Возможности Super Select

Система полного привода имеет четыре основных и один дополнительный режим работы, которые позволяют автомобилю передвигаться по асфальту, грязи и снегу:

  • 2Н ― только задний привод. Самый экономичный режим, используется в городе на обычной дороге. При таком режиме межосевой дифференциал полностью разблокирован.
  • 4Н ― привод на все колеса с автоматической блокировкой. Переход на полный привод можно провести на скорости до 100 км/ч с режима 2Н, просто отпустив педаль газа и переведя рычаг или нажав кнопку селектора. 4Н обеспечивает маневренность на любой дороге, сохраняя управляемость. Дифференциал будет блокироваться автоматически при обнаружении пробуксовки колес на задней оси.
  • 4НLc ― полный привод с жесткой блокировкой. Режим предназначен для крутого бездорожья и для дорог с минимальным сцеплением: грязь, скользкие склоны. 4НLc нельзя использовать в городе – трансмиссия испытывает критические нагрузки.
  • 4LLc ― активная понижающая передача. Используется когда необходимо обеспечить колесам максимальный крутящий момент. Такой режим необходимо активировать только после полной остановки автомобиля.
  • R/D Lock ― особый режим блокировки, позволяющий имитировать блокировку межколесного заднего дифференциала.

Что такое полноприводная трансмиссия от Мицубиси

Трансмиссию «Супер Селект» 4WD впервые реализовали на модели Pajero. Конструкция системы позволяла на скорости до 90 км/ч перейти внедорожнику на необходимый режим передвижения:

  • задний;
  • полный привод;
  • полный привод с заблокированным межосевым дифференциалом;
  • понижающая передача (на скорости до 20 км/ч).

Впервые полноприводная трансмиссия «Супер Селект» была опробована на внедорожниках для спортивных соревнований на выносливость 24 часа Ле-Мана. После высоких оценок экспертов система устанавливается как штатная на все внедорожники и микроавтобусы компании.

Конструкция мгновенно переключает монопривод в режим полного привода на скользкой поверхности. Во время выезда на бездорожье включается блокировка межосевого дифференциала.

Пониженная передача позволяет значительно увеличить крутящий момент на колесах.

Ходовая

Первый элемент подвески, который попадает под замену – втулки переднего стабилизатора поперечной устойчивости. Их срок службы 25-40 тыс. км. К тому же, они нередко являются источником скрипа в передней подвеске. Стойки стабилизатора ходят немного дольше – 50-70 тыс. км. Втулки и стойки заднего стабилизатора служат более 120-150 тыс. км.

Ступичные подшипники сдаются после 100-150 тыс.км. За оригинальную ступицу придется отдать около 14 000 рублей, а за аналог – около 3-8 тыс. рублей. За работу в сервисе попросят около 2500 рублей.

Передние амортизаторы Pajero 4 ходят более 80-100 тыс. км, задние – более 100-120 тыс. км. Зачастую сайлентблоки в передних амортизаторах сдаются раньше, чем сам амортизатор. Чтобы не менять амортизатор (3-7 тыс. рублей), можно обойтись перепрессовкой сайлентблока.

Шаровые опоры передних рычагов доезжают до 150-180 тыс. км (500-3000 рублей), а сайлентблоки передних рычагов — до 150-200 тыс. км (от 500 рублей за аналог). Примерно столько же выхаживают шаровые опоры и сайлентблоки задних рычагов.

Закисшие регулировочные болты – распространенная неожиданность при попытке отрегулировать сход-развал на машинах старше 3-4-х лет. Сюрприз берет начало еще с третьего Паджеро. Хорошо, если болты закисли при допустимых значениях углов установки колес. Если же нет, то для начала можно попытаться «отмочить» закисшие болты. Не помогло? Значит, придется болты срезать. Что бы избежать неожиданностей в дальнейшем, регулировочные болты лучше смазать. Данная процедура у дилеров вместе с регулировкой обойдется в 12-14 тыс. рублей, в сторонних сервисах дешевле – около 5-7 тыс. рублей.

Вызывают тревогу случаи потери контроля над автомобилем и переворачивание на скорости из-за разрушения заднего сход-развального рычага. К счастью, инциденты пока единичные. Дефект характерен для рычагов известного и уважаемого производителя запасных частей Масума. Возможно, установленные рычаги были подделкой.

Рулевая рейка нет-нет да и начинает «побрякивать» после 100-150 тыс. км. Новая оригинальная рейка стоит около 100 000 рублей, а аналог — 18-22 тысячи рублей. Переборка рейки потребует около 14-16 тыс. рублей. Чаще всего причина стука – люфт «стакана», прижимающего червячный вал к рейке. Диагностируется по люфту рулевой тяги в направлении вверх-вниз. Ненадолго поправить ситуацию поможет подтяжка рейки.

Со временем появляется скрип в районе пыльника рулевого вала на полу. После смазки узла скрип пропадает.

Биение тормозных дисков при пробеге более 20-30 тыс. км – распространенное явление, хорошо знакомое еще владельцам Паджеро 3. Иногда удается избавиться от биения после проточки дисков. Но нет гарантии, что вскоре оно не появится вновь. Лучше заменить тормозные диски на более качественные аналоги.

Спустя 100-120 тыс. км не лишней будет ревизия суппортов, которые, скорей всего, уже начинают подклинивать из-за закисания направляющих. Ремкомплект не дорог – около 1000 рублей.

Еще ода распространенная болезнь – звенящие колодки стояночного тормоза. Лечится установкой пружинок от стояночного тормоза предыдущего Паджеро.

Из-за перетирания изоляции проводки ABS задним левым пыльником привода могут высветится сигнализаторы ABS, ASC OFF и «скользкая дорога».

При пробеге более 100-120 тыс. км встречался выход из строя гидроаккумулятора тормозов. Новый стоил около 5-6 тыс. рублей.

Mitsubishi Pajero 3.8 › Бортжурнал › Замена ремня ГРМ на Паджеро 4 3,8

Товарищи вчера сделал плановое ТО по замене ремня ГРМ. список запчастей писал тут www.drive2.ru/l/9423524/

Во время замены ремня ГРМ ОБЯЗАТЕЛЬНО

меняйте прокладку корпуса фаз газораспределения, чтобы не разбирать весь ГРМ по 2 раза . Писал об этом тут www.drive2.ru/l/518728146581717305/

Было заменено: -ремень ГРМ на оригинальный -все ролики вокруг ГРМ -гидронатяжитель -сальник коленвала -сальники распредвалов -болт коленвала -почистил датчик положения коленвала -звездочка с которой датчик считывает данные -шпонка в зубчатом шкиве коленвала -шпонка на самом коленвале в виде полумесяца -помпа -приводной ремень -все ролики приводного ремня.

Замена колодок

Стоит отметить, что тормозная система автомобиля напрямую влияет на безопасность его эксплуатации. В том случае, если у вашего «железного друга» появился скрежет со стороны колёс, или при торможении чувствуются какие-либо неполадки, необходимо сразу же начать разбираться с проблемой.

Замена колодок Pajero Sport

Элементарный износ тормозных колодок и использование их в таком состоянии могут привести к более серьёзным поломкам, зачастую это приход тормозного диска в негодность. К счастью, чтобы предпринять меры по устранению неприятности необязательно ехать на СТО. Любой владелец может осуществить замену собственноручно. В первую очередь, приготовьте следующие инструменты:

  • Домкрат;
  • Гаечный ключ на 17;
  • Проволока с сечением 2-2,5 мм (50см);
  • Баллонный ключ для снятия колеса;
  • Газовый ключ или молоток для вдавливания поршней, естественно, если есть специальной ключ для этих целей – воспользуйтесь им;

Чтобы «колодочный» ремонт Mitsubishi Pajero Sport был произведен правильно и качественно, необходимо придерживаться следующего алгоритма действий:

  1. На поставленной, на место ремонта машине, ослабьте гайки, которые крепят колесо;
  2. При помощи домкрата, минимум на пару сантиметров, поднимите машину, открутите гайки полностью и демонтируйте колесо;
  3. С обратной стороны суппорта найдите болт и ключом на 17 открутите его (такую работу гораздо удобней производить головкой);
  4. Далее аккуратно выверните суппорт наружу и подвяжите его проволокой к стойке;
  5. Перед вами будут пазы, в которых стоят старые колодки, необходимо их оттуда достать;
  6. Сравните износ, если он несущественный можно отложить замену;
  7. От старых колодок отсоедините противоскрипную платформу и смажьте её, устойчивой к большим температурам смазкой, произведите установку новых колодок, предварительно положив их на ранее смазанную поверхность;
  8. Затем нужно открыть крышку бачка тормозной жидкости, тем самым, облегчив себе сдавливание поршневой системы суппорта;
  9. Равномерно придавите её и прикрутите суппорт обратно;
  10. Понажимайте на педаль тормоза, пока не добьётесь упругости в отдаче;
  11. Закройте крышу бачка тормозной жидкости;
  12. Произведите установку колеса и повторите те же операции на противоположной оси.
