XV70[ | ]

Toyota Camry Ascent (Australia) Выпускается с 2021 года, в Российской Федерации старт продаж 2 апреля 2021 года. Автомобиль получил прежние двигатели 2,0 и 2,5 а также обновленную 3,5-литровую «шестерку» в сочетании с 8 диапазонным «автоматом». Двигатель 3,5 оснащён комбинированным типом впрыска, специально для российского рынка дефорсирован до 249 л. с.

Летом 2021 года модернизировали внешний вид и интерьер модели — передний бампер, экран мультимедийного комплекса, диагональ дисплея (увеличили максимальный размер до 9 дюймов), улучшенная шумоизоляция, появление доработанного комплекса Toyota Safety Sense 2.5+. Электронику научили удержанию автомобиля в полосе, автоматическому возобновлению движения после короткой остановки при включённом, а система экстренного торможения теперь распознаёт автомобили, едущие навстречу, а также пешеходов и велосипедистов.

Заводы:

• Виктория (Австралия),
• Гуанчжоу, Китай
• Джорджтаун, Кентукки, США
• Лафайетт, Индиана, США
• Тахара , Айти (префектура), Япония
• Санкт-Петербург, Россия
• Чонбури, Таиланд
• Лагуна, Филиппины
• Шах-Алам, Малайзия
• Тайбэй, Тайвань

Особенности

• Глобальная модульная архитектура TNGA (Toyota New Global Architecture) .
• Новый двигатель 3,5 литра с новой 8-ступенчатой автоматической коробкой передач.
• Мультимедийная система Toyota Touch 2 с дисплеем 8 дюймов и навигацией.
• Система кругового обзора 360°.
• Система мониторинга слепых зон с функцией визуального оповещения (BSM).
• Система слежения за слепыми зонами при выезде с парковки задним ходом (RCTA).

Регламентные работы, материалы

Обслуживание Camry, как и большинства других моделей Toyota, производится со стандартной периодичностью, составляющей 10 тысяч километров. Но отечественные эксперты утверждают, что такой срок рассчитывался для условий, характерных для стран с развитой дорожной инфраструктурой и более мягким климатом. Это означает, что в России периодичность проведения ТО следует сократить до 7500 километров, особенно в части замены таких расходников, как воздушный фильтр, масляный фильтр и моторное масло.

Что касается «нулевого» техобслуживания Toyota Camry 70, то оно производится после наезда 1000 км. (через месяц после начала эксплуатации) и включает минимум операций:

• проверка хода тормозной педали;
• проверка уровня ММ и состояния масляного фильтра;
• проверка состояния магистрали тормозной системы и уровня ТЖ;
• проверка функционирования световых/звуковых приборов, омывателя ветрового стекла;
• контроль давления в покрышках.

Инструкция Toyota Camry 40

В руководстве по эксплуатации подготовлена необходимая информация и данные о настройке, регулировке силового агрегата, трансмиссии механического и автоматического типов, передней и задней подвески, ходовой части, тормозной системы, топливной аппаратуры, и многих других систем управления.

В качестве приложения имеются инструкции по самостоятельной диагностике систем управления двигателем (СУД), АКПП, ABS, BA, SRS, климатического контроля. Предоставлены примеры возможных неполадок и пути их решения своими руками без сторонней помощи, квалифицированных специалистов СТО. В таблограммах расписаны минимальные и максимальные допуски износа основных агрегатов, прочие технические данные.

Типичные поломки коробки автомата Camry

Старушка АКПП A540E – четырехступенчатая коробка передач. Устанавливалась на первые поколения Камри. Так как эти машины не были распространены в России, то запасных частей на нее почти не найти. Хотя тех же насосных колес для гидротрансформатора было изготовлено до 10 модификаций под эту модель.

Мануал по ремонту АКПП A540E.

Типичными болезнями этого автомата считается гидротрансформатор. Второе место среди частых поломок занимает система подачи трансмиссионной жидкости. Опытные механики отмечают проблемы с задней скоростью у моделей до 1991 года. На капитальный ремонт приходят автоматы тогда, когда уже уничтожен фрикцион «бублика» и засорен гидроблок.

В целом, коробка — долгожительница. При постоянном уходе прослужит более 200 000 километров пробега.

Вариаторы на Тойота Камри отличаются большей надежностью, чем компании Джатко. При регулярной замене масла и ремня срок службы АКПП может быть увеличен до 200 000 километров, прежде чем CVT повидает капитальный ремонт. Главной проблемой является заторможенность. А резкая и агрессивная езда приводит вариаторные коробки к ремонту и замене сальников с прокладками и уплотнителями.

У U760E изнашивается задняя крышка, из-за этого выгорают фрикционы пакета директ. АКПП буксует, обороты увеличиваются. При проверке уровня масла щуп пахнет горелой отработкой.

U660E более надежна, чем предыдущая. Оснащена современным электронным блоком управления. При бережном отношении прослужит долго.

140-е АКПП надежны по механике и гидравлической части. Однако, электронный блок управления выходит из строя чаще всего. При частом перегреве в жарких странах, его приходится менять каждые три года.

Другие проблемы появляются при эксплуатации АКПП значительной реже, в тех условиях, если вы не следите за автоматом. Я советую менять масло каждые 30000 километров частично, а полностью – после пробега в 60 000 километров.

Вместе с заменой смазывающего средства, устанавливать новый фильтр, уплотнители и прокладки. Благодаря этим действиям, вы в течение долгого времени не увидите АКПП на капитальном ремонте.

Самодиагностика климат-контроля для Toyota Camry ACV40.

Процесс:

1. Заглушите двигатель. 2. Одновременно нажмите и держите на климат-контроле кнопки “AUTO” и “Внутренняя циркуляция воздуха”. 3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков. 4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего. 5. Для проведения диагностики приводов нажмите кнопку “Внутренняя циркуляция воздуха”. Проверка приводов должна осуществляться на прогретом моторе. Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите “AUTO”. 6. Для завершения диагностики нажать кнопку “OFF”.Очистка памяти: После устранения неисправностей произведите очистку памяти: во время диагностики датчиков нажмите одновременно кнопки “Обогрев переднего стекла” (FRONT) и “Обогрев заднего стекла” (REAR).

Вот, что нужно нажать, чтобы продиагностировать!

Коды ошибок:00 — Ошибок нет11 — Датчик температуры воздуха в салоне*12 — Датчик температуры окружающей среды*13 — Датчик температуры испарителя*14 — Датчик температуры охлаждающей жидкости*21 — Датчик солнечного света (со стороны пассажира)*22 — Датчик блокировки компрессора**23 — Датчик давления (хладагента).***24 — Датчик солнечного света (со стороны водителя)*31 — Датчик положения заслонки воздушной смеси (со стороны пассажира)*32 — Датчик положения заслонки воздухазаборника*33 — Air Outlet Damper Position Sensor Circuit41 — Сервопривод заслонки воздушной смеси (со стороны пассажира)*42 — Сервопривод заслонки воздухозаборника*43 — Air Outlet Damper Control Servo Motor Circuit46 — Сервопривод заслонки воздушной смеси (со стороны водителя)51 — Compressor Solenoid Circuit62 — Датчик влажности воздуха (нет в Camry)71 — A/C Inverter High Voltage Power Resource System Malfunction72 — A/C Inverter High Voltage Output System Malfunction73 — A/C Inverter Start-up Signal System Malfunction75 — A/C Inverter Cooling / Heating System Malfunction76 — A/C Inverter Load System Malfunction77 — A/C Inverter Low Voltage Power Resource System Malfunction97 — BUS IC Communication Malfunction98 — Communication Malfunction (A/C Inverter Local)99 — Multiplex Communication CircuitПримечание:*: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем.**: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Повреждён или не отрегулирован ремень привода компрессора; Неисправен датчик электромагнитной муфты компрессора; Неисправен компрессор системы кондиционирования (или блокировка компрессора); Неисправен блок управления двигателем (ECM).***: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Неисправен компрессор (или блокировка компрессора); Утечка, отсутствие хладагента или неправильное(меньше или больше нормы) давление в системе. Коды 21 и 24 могут выскакивать если диагностика проводится в тёмном помещении или тёмное время суток. Из-за потери связи с панелью приборов, код 71 не может быть на ней отображён. Что такое “блокировка компрессора” — многим непонятен этот пункт. Принцип верной работы прост. Если компрессор ВЫКЛючен, то ремень привода вспомогательных агрегатов вращает только его шкив. Если компрессор нужно ВКЛючить, то срабатывает электромагнитная муфта (компрессор блокируется со шкивом и начинает вращаться). Мозг получает сигнал от датчика (подобного датчику ABS), что компрессор включён и вращается. Далее этот датчик передает в ECM импульсы, количество которых равно числу оборотов двигателя.Если соотношение между частотами вращения компрессора и коленчатого вала двигателя на 20% или более отклоняется от величины, характерной для нормального режима работы, ECM выключает компрессор системы кондиционирования, а индикатор начинает мигать с периодом ~1 с. Данные о рабочем состоянии компрессора передаются ECM в блок управления системой кондиционирования через мультиплексную систему передачи данных (шины CAN и BEAN).

Подвеска Camry XV50

А вот подвеска – сильная сторона Toyota Camry. Более жесткие, по сравнению с Camry XV40, характеристики ходовой не испортили статистику поломок и первыми в шасси «погибают» втулки стабилизатора (70-90 тыс). Все остальные детали обычно держатся до 150 тыс.км, когда к замене обычно подходят амортизаторы, а еще чуть позже придется раскошелиться на замену сайлентблоков передних и задних рычагов и рулевых наконечников. Отличный показатель для бизнес-класса.

Элементы подвески тоже довольно быстро ржавеют, отчего ремонт ходовой редко обходится без болгарки

Тормозные колодки Camry XV50 феноменально живучие для автомобиля массой полторы тонны. Некоторым «дедушкам» удавалось сточить первый комплект только к 100 тыс.км. Торопыги же меняют колодки раньше, правда, вместе с тормозными дисками, которые нередко принимают волнообразную форму после серии активных оттормаживаний. Это в очередной раз доказывает, что Camry V50 совсем не для гонок, а для доставки персоны из пункта А в пункт Б.

Сайлентблоки передних рычагов при адекватной езде живут не меньше 150 тыс.км

Стоит отдать должное, с этой задачей она справляется хорошо. Бояться ни за себя, ни за нее в пути не приходится. Все неисправности обычно дают о себе знать заранее и всегда есть возможность спланировать затраты. Но для того, чтобы защитить Camry XV50 от угонщиков, придется постараться и пренебрегать механическими средствами защиты попросту опасно. Главная задача – выиграть время и, возможно, Вашу машину оставят в покое, выбрав что-то более доступное.

Вкладываться в заднюю подвеску раньше 200 тыс.км не придется. На этой машине 25 тыс.км, 200 тыс. из которых, нагло скручено

Описание процесса самодиагностики

Сначала нужно проверить, чтобы аккумулятор имел напряжение не менее 11 вольт, заслонка дросселя была закрыта, все электрические приборы выключены. Для удобства также нужно подготовить самодельную перемычку из металлической скрепки или проволоки.

Алгоритм действий:

• выключить зажигание;
• при помощи скрепки замкнуть 4-й и 13-й контакты на разъеме OBD-II;
• ключ перевести в режим «ON» (двигатель не запускать);
• спустя 4 секунды считать код ошибки ABS;
• убрать скрепку-перемычку с установленных контактов.

Ошибка обозначена двумя цифрами: первая считается по числу миганий контрольных лампочек через 0,5 секунд, затем перерыв, вторая – также по количеству миганий с интервалом 0,5 сек. Через 2,5 секунды выдается следующий код и т.д. Когда все коды будут выданы, после перерыва в 4,5 секунды коды выдаются повторно. В случае отсутствия ошибок, промежуток между сигналами равен 0,25 секунд.

Двузначные коды ABS расшифровываются по специальным таблицам.

Блок предохранителей в моторном отсеке

Блок предохранителей Камри 50(55) под капотом

Чтобы получить доступ непосредственно к системе предохранителей, отожмите фиксирующий замок и снимите крышку. Внутренняя сторона крышки предусматривает наличие отсека для запасных устройств. Здесь же отведено место и для специальных щипцов, упрощающих работу с предохранителями.

Каждая плавкая вставка имеет свое номинальное напряжение, при превышении которого элемент срабатывает и перегорает, препятствуя выходу из строя защищаемого им оборудования. Так, наименьший номинал среди всех предохранителей на Камри XV50(55) имеет плавкий компонент измерительных приборов. Его номинальный ток составляет 5 ампер. Наибольшее значение в блочке моторного отсека имеют защитные устройства, замыкающиеся на систему зарядки аккумулятора автомобиля, поскольку максимальный потребляемый ток таких приборов наиболее высокий. Ампераж таких предохранителей автомобилей Камри составляет 140А для модификаций с системой обогрева задних сидений, и 120А – для машин без такой функции.

Блок предохранителей Камри 50(55) под капотом

Чтобы упростить автовладельцу жизнь, и избавить его от необходимости каждый раз высматривать на маленькой вставке значение ее номинального показателя тока, каждый номинал соответствует отдельному цвету.

Схема предохранителей Toyota Camry XV50 2011 2017

Ознакомимся со схемой защитных вставок, находящихся под капотом Камри. Также в таблице указаны номинальные показатели всех плавких компонентов и описаны электрические цепи, защищаемые тем или иным предохранителем.

Схема блока под капотом. Кликните, чтобы увелисить

Схема блока под капотом. Кликните, чтобы увеличить.

Ниже представлена схема предохранителей Камри XV55, где данный блочок обозначен надписью Unit D.

Расположения интегрированного реле. Кликните, чтобы увеличить.

Как оказалось, это вызвано тем, что расположенные под интегрированным реле разъемы, контакты которых выходят на противотуманные фары, систему обогрева стекол и зеркал, охлаждающие вентиляторы, а также на систему дальнего света, не защищены никакими предохраняющими от короткого замыкания устройствами.

Первый разомкнет цепь уже после возникновения пожара под капотом, в то время как второй элемент представляет собой толстый медный провод, плавление которого начнется только при воздействии тока, равном 230А. По этой причине даже при малейшем коротком замыкании в вышеуказанных незащищенных цепях горят не предохранители, а блок интегрированного реле. А это, согласитесь, существенный недостаток, если учесть стоимость такого нового компонента электроники (от 6 тыс. рублей).

Почему выгодно обратиться к нам?

В специализированной мастерской предлагается быстрый и надежный ремонт: предоставляется годовая гарантия качества. Мы устраним неполадки любой сложности, наши специалисты работают со всеми представителями модельного ряда Тойота. Гарантируется устранение всех видов неисправностей с помощью надежных запчастей: у нас в продаже

представлены новые иб/у комплектующие в ассортименте.

Чтобы устранить серьезные неисправности, предлагается купить кпп Тойота Камри

в сборе: выберите новую или восстановленную механическую коробку передач, чтобы полностью заменить изношенный агрегат. Проконсультируйтесь со специалистом, чтобы выбрать наиболее выгодный и надежный вариант ремонта.

Ремонт Toyota Camry своими руками

Этот раздел сайта etlib.ru сделает ремонт Тойота Камри, или техническое обслуживание, доступным и понятным.

Все благодаря каталогу материалов, который периодически пополняется новыми фото инструкциями, а также полезными статьями и карточками вопросов/ответов.

Владельцы, которых интересует ремонт и обслуживание автомобиля своими руками, наверняка сочтут полезными такие материалы как замена масла в АКПП или замена тормозных колодок. Какое ТО проходит без замены фильтров? Будь-то воздушный, салонный или топливный. А в повседневной эксплуатации может выручить понимание как происходит замена лампочки подсветки или замена батарейки в ключе.

Тойота Камри — чужой в Европе, свой в России

Так уж вышло, что автомобиль Toyota Camry не снискал большой любви в Европе. Первое поколение XV10 было выпущено тиражем в 100,000 экземпляров и больше половины продаж припало на Северную Америку.

Остальные 30% поделили рынки Японии, СНГ и Европы. Второе и третье поколение также не показали удовлетворительных для компании продаж в Старом Свете, поэтому с 2004 года там начали продвигать Тойоту Авенсис.

Другая история с Россией — как и многие другие “тойоты” Камри пришлась по душе россиянам. Здесь она пользовалась стабильным спросом, поэтому в 2005 году началось строительство завода в поселке Шушары, близ Санкт-Петербурга. А уже в конце 2007 с него выехал первый автомобиль.

Поколения Тойота Камри

Автомобиль ведет свой родовод вместе с Тойотой Виста, последняя, для внутреннего рынка, отличалась безрамочными дверьми. Их пути разошлись с поколения V50, когда Камри получила отдельный кузов и первое поколение.

• Toyota Camry (XV10) — с 1990 года машина выходила как Toyota Scepter для рынка Японии, но в 1993 более крупная версия ушла на экспорт как Тойота Камри. Имела варианты кузова седан и универсал, а также широкую линейку бензиновых двигателей объемом 1.8, 2.0, 2.2, 2.5 и 3.0. Дизельные моторы представляли версии 2.0 и 2.2.
• Toyota Camry (XV20) — выпускалась с 1996 по 2001 все в тех же вариантах кузова, но имела модификации Камри Солара (купе), Авалон (седан класа люкс) и люксовые Виндом и Грация. Двигатели, в этот раз только бензиновые, представляли объемы 2.2, 2.5 и 3.0.
• Toyota Camry (XV30) — выходила с 2001 по 2006, потеряв кузов универсал. Вместо него стали выпускать минивэн Тойота Сиенна, кроссовер Тойота Хайлендер и Тойота Харриер. Двигатели Камри V30 (снова бензиновы) имели объемы в 2.0, 2.4 и 3.0 литра.
• Toyota Camry (XV40) — одна из самых популярных. Выпускалась с 2006 по 2011 с рестайлингом в 2009. Первое поколение Камри с гибридной силовой установкой. В России поколение имело двигатели 2.5 (МКПП и АКПП) и 3.5 (АКПП).
• Toyota Camry VII (XV50) — выходит с 2011 и, получив освежающий рестайлинг 2014 года, по сей день. С рестайлингом двигатель 2.0 1AZ-FE для российского рынка сменился мотором 6AR-FSE с тем же объемом, а 4-ступенчатая АКПП уступила место 6-ступенчатой. Автомобиль достойно показал себя на краш-тестах и собрал высокие оценки показателей безопасности.

Пошаговая инструкция: замена топливного фильтра Тойота Камри

Фильтрующие элементы топливной системы Тойота постепенно перешли с подкапотного пространства непосредственно бензобак автомобиля. Для того, что бы обновить элемент тонкой очистки Тойота Камри, нужно «добраться» до технологического отверстия, которое находится под задним сидением.

Процесс замены бензинового фильтра очень трудоемкий и длительный

В первую очередь обратите внимание на соблюдения мер безопасности, поскольку вы будете работать в условиях с повышенной концентрацией паров бензина. Настоятельно рекомендуется быть аккуратными. Малейшая искра от синтетической одежды может стать причиной возгарания

Малейшая искра от синтетической одежды может стать причиной возгарания.

Итак, первым делом снимаем сидение, под которым располагается технологический лючек. Само отверстие прикреплено на густую битумную смесь.

Технологический люк Тойота Камри

После «вскрытия» люка мы увидим герметично закрепленный топливный насос. Отсоединяем топливную трубку, так же отключаем комплект проводов от крышки. Перед тем как снимать бензонасос, верхнюю его часть нужно очистить от пыли и грязи. Затем откручиваем все болты по кругу корпуса и достаем кольцо.

Технологический люк Тойота Камри в открытом состоянии

Когда все элементы корпуса мы отсоединили от кузова автомобиля, достаем с бензобака топливный насос вместе с фильтром. Сетка, которая является частью очистительной системы, будет темного цвета. Ее нужно промыть, затем продуть и высушить, она понадобится нам для установки нового фильтрующего элемента. Замена сетки проводится реже, нежели сами очистители (так как она является грубой защитной топлива от крупного мусора).

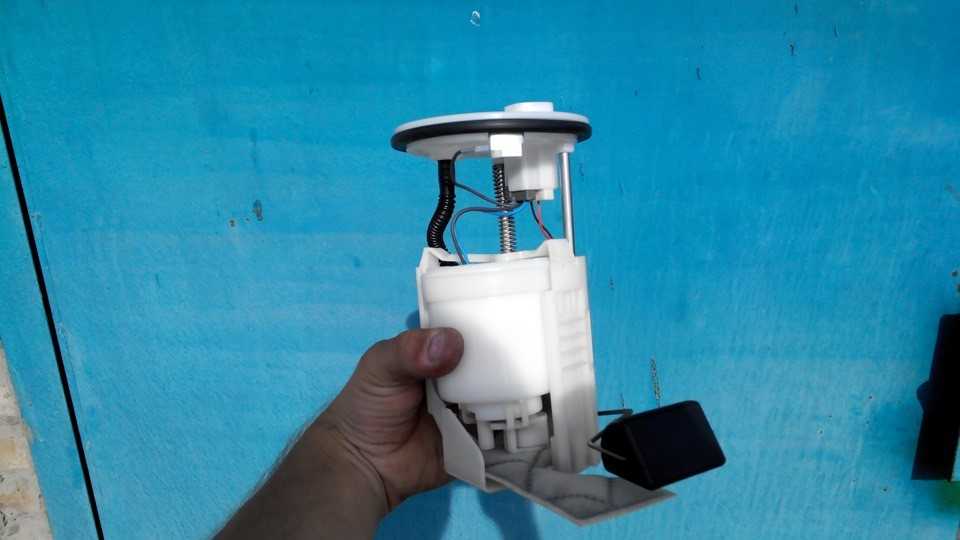

Очистительные элементы топлива Тойота Камри

Разбираем очистительную систему. Как видно на фото, на ней находится: датчик уровня топлива в бензобаке, насос с сеткой грубой очистки и клапан для регулировки бензина.

Далее проводим сборку всех новых элементов на топливный фильтр. Затем плотно закручиваем кольцо. Старайтесь максимально герметично закрыть крышку, для того, чтобы не выходили пары бензина и не попадали в салон.

Кольцо технологического люка в собранном состоянии

После полной сборки корпуса технологического отверстия до исходного положения, делаем тестовый запуск Тойота Камри. Данная диагностика двигателя позволит нам избавится от попавшего воздуха в бензосистему. Автомобиль оставляем на некоторое время постоять на холостом ходу. В течении пару минут весь воздух выйдет и наша Тойота будет готова к эксплуатации. На этом процесс замены топливного фильтра для Тойота Камри будет завершен.

Обновление фильтрующих элементов не всегда будет заметно для водителя. Тем более если вы проводите плановые замены согласно регламенту (80 000 – 100 000 пробега). Профилактики такого типа будут полезны для двигателя и его топливной системы. Заправляйтесь только качественным бензином и своевременно выполняйте плановые ТО по замене расходников.

Видео: замена топливного фильтра Тойота Камри v40

Описание замены топливного фильтра на Тойота Камри 40

Фильтр топливный, согласно отзывам автовладельцев, при эксплуатации авто на отечественных дорогах рекомендуется менять через каждые 30-40 тыс. км пробега. За это время он полностью забивается грязью. Для того чтобы поменять топливный фильтрующий элемент необходимо следовать нижеприведенной инструкции.

Демонтировать задние сидения Тойота Камри 40, как показано на изображении ниже. Кузов автомобиля имеет специальный лючок, дающий доступ к фильтрующему элементу.

Необходимо открыть металлическую крышку поддев ее отверткой. После этого автовладелец увидит, где находится топливный фильтр.

Отсоединить клеммное соединение и убрать крышку в сторону.

Очистить поверхность бака от грязи и пыли с помощью пылесоса и ветоши.

• Завести автомобиль и подождать, когда он заглохнет.
• С помощью отвертки открутить болты крепления.
• Аккуратно достать топливный фильтр из бака на рабочую поверхность.

• Разобрать корпус топливного фильтра.
• Нужно отсоединить клеммное соединение.

Отсоединить поплавок от корпуса топливного фильтра.

Снять стопорное кольцо вместе с пружиной.

Снять пластмассовый крепеж.

Отсоединить памперс от фильтра.

Вытащить клапан и снять памперс с топливного насоса.

• С клапана снять резиновый уплотнитель. Его нужно переставить на новый фильтр.
• Подготовить фильтрующую сетку. Ее можно очистить специальной жидкостью или заменить на новую. Она не должна содержать инородных тел на своей поверхности.
• Собрать все детали в обратной последовательности.

Установить новый топливный фильтр в бензобак.

Запустить двигатель и проконтролировать работу машины.

Если у автовладельца возникли сложности с заменого фильтра в топливной системе автомобиля Тойота Камри 40, рекомендуется посмотреть специальное видео, в котором подробно рассказывается о данном процессе. Неправильный монтаж фильтрующего элемента приведет к появлению запахов бензина в автомобиле, а также может стать причиной отказа двигателя работать.

Выбор масла

Проводить замену трансмиссионного масла в коробке-автомат Тойота Камри лучше всего каждые 60 тысяч километров пробега. Наиболее оптимальным вариантом становится использование оригинального трансмиссионного масла Toyota ATF WS. Невовремя проведенная замена может стать причиной утраты мощности мотора, возникновением неисправности во фрикционных дисках, шестеренках и т.д.

При проведении ремонта автоматической коробки передач, использовать необходимо оригинальные детали, поскольку они совмещаются с остальными механизмами КПП, а срок их службы намного выше, чем у неоригинальных.
