Зачем настраивать фары вашего Hyundai Santa Fe?
Итак, начнем нашу статью с интереса по настройке фар вашего Хендай Санта Фе. У большинства из нас фары отрегулированы достаточно хорошо, и кажется, что они достаточно загораются после наступления темноты. К сожалению, это не всегда обстоятельство и проверка этого параметра либо потому, что фары на вашем Hyundai Santa Fe недостаточно яркие, или вам кажется, что они слишком слабые — отличная идея .
Регулировка дальнего света вашего Hyundai Santa Fe для безопасности
Прежде всего, регулировка фар Hyundai Santa Fe должен быть закончен для простого объяснения безопасности. Будь то для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. Очевидно, что если вы не видите достаточно, есть риск пропустить препятствие во время путешествия или плохо спрогнозировать поворот. Однако, если ваши фары слишком мощные, даже если вы должны переключиться на ближний свет, когда проезжаете мимо транспортного средства, время, необходимое для внесения этого изменения, обычно будет выставьте перед собой водителя свет фар вашего Hyundai Santa Fe
Поэтому для других, а также для вас важно иметь оптимальную регулировку фар
Регулировка фар Hyundai Santa Fe по юридическим причинам
Помимо безопасности, существует закон, регулирующий мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он указывает: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Другое законодательство регулирует их использование, европейское (директива 76/756 / EEC), которое предусматривает, что максимальная высота для регулировки фар не ограничена, но максимальная ширина луча должна быть такой же, как у ближнего света. фары и максимальная яркость должна быть 225 000 кд.
Блоки под капотом
Основной блок
Расположен в левой части подкапотного пространства.

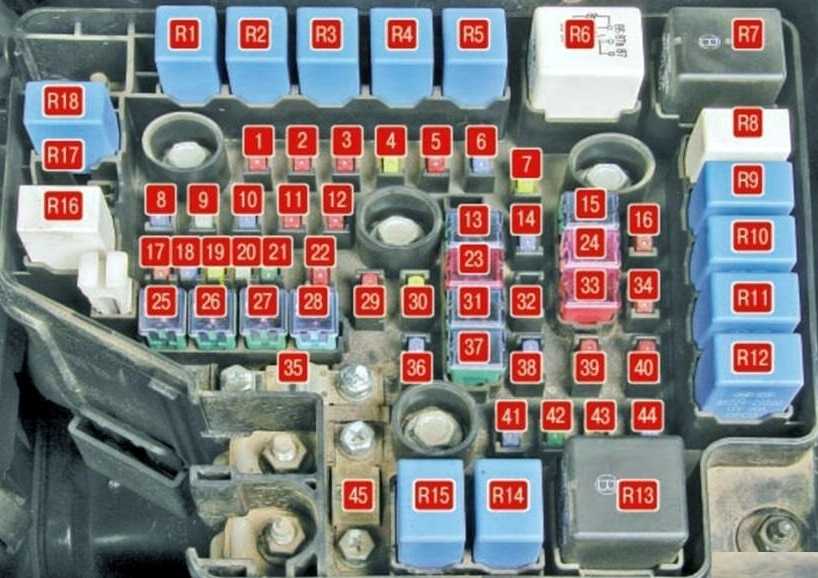

Схема
Обозначение предохранителей
| 1 | 10А B/UP LP – Датчик скорости, блок управления автоматической коробкой передач |
| 2 | 10А H/LP – Блок-фары |
| 3 | 10А ECU – Блок управления двигателем, блок управления автоматической коробкой передач |
| 4 | 20А H/LP HI – Лампы дальнего света |
| 5 | 10А SENSOR – Иммобилизатор, реле топливного насоса, реле системы отопления, кондиционирования и вентиляции |
| 6 | 15А SENSOR – Датчик массового расхода воздуха, датчики концентрации кислорода |
| 7 | 20А IG COIL – Катушки зажигания |
| 8 | 15А FUEL PUMP – Топливный насос |
| 9 | 25А FR WIPER – Омыватель ветрового окна, датчик дождя, стеклоочиститель ветрового окна |
| 10 | 15А TCU – Блок управления автоматической коробкой передач |
| 11 | 10А ABS – Блок управления анти блокировочной системой тормозов (ABS) |
| 12 | 10А COOLING – Система отопления, кондиционирования и вентиляции |
| 13 | 40А IGN – Выключатель (замок) зажигания |
| 14 | 15А SENSOR – Блок управления двигателем, электромагнитные клапаны системы изменения фаз газораспределения |
| 15 | 40А ECU MAIN – Блок управления двигателем |
| 16 | 10А TAIL LH – Лампа левого заднего габаритного огня |
| 17 | SPARE – Резерв |
| 18 | SPARE – Резерв |
| 19 | SPARE – Резерв |
| 20 | SPARE – Резерв |
| 21 | SPARE – Резерв |
| 22 | 10А FR FOG – Лампы противотуманных фар |
| 23 | 50А B+ – Главный предохранитель |
| 24 | 30А CON FAN – Система отопления, кондиционирования и вентиляции |
| 25 | 40А IGN – Выключатель (замок) зажигания, реле стартера |
| 26 | 40А ABS – Блок управления анти блокировочной системой тормозов (ABS) |
| 27 | 40A RAD FAN – Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 28 | 20A ABS – Блок управления анти блокировочной системой тормозов (ABS) |
| 29 | 10A A/CON – Система отопления, кондиционирования и вентиляции |
| 30 | 20A ATM – Блок управления электрооборудованием кузова, блок управления двигателем, блок управления автоматической коробкой передач, лампы света заднего хода |
| 31 | 40A P/WDW – Электро стеклоподъемники |
| 32 | Резерв |
| 33 | 50A B+ – Звуковая сигнализация противоугонной системы, блок управления электроприводом сидений, противотуманные фары, омыватель фар |
| 34 | 10A TAIL RH – Лампа правого заднего габаритного огня |
| 35 | 125A DSL – Блок плавких вставок |
| 36 | 15A HORN – Звуковой сигнал |
| 37 | 40А BLR -Электродвигатель вентилятора радиатора системы охлаждения двигателя |
| 38 | 15А H/LP LO LH – Лампа ближнего света левой блок-фары |
| 39 | 10А H/LP HI IND – Комбинация приборов |
| 40 | 10А ALT DSL – Генератор |
| 41 | 15А DEICER – Режим обдува ветрового окна |
| 42 | 30А RR HTD – Электрообогрев окна двери задка |
| 43 | Резерв |
| 44 | 15А H/LP LO RH – Лампа ближнего света правой блок-фары |
| 45 | 150А ALT – Главный предохранитель |
Расшифровка реле
| R1 | ATM – Реле света заднего хода |
| R2 | RAD FAN – Реле электродвигателя вентилятора радиатора системы охлаждения двигателя |
| R3 | FR FOG – Реле противотуманных фар |
| R4 | A/CON – Реле системы отопления, кондиционирования и вентиляции |
| R5 | A/CON – Реле ламп дальнего света |
| R6 | ECU MAIN – Реле блока управления двигателем |
| R7 | START – Реле стартера |
| R8 | CON FAN – Реле системы отопления, кондиционирования и вентиляции |
| R9 | CON FAN – Реле системы отопления, кондиционирования и вентиляции |
| R10 | TAIL LP – Реле ламп габаритных огней |
| R11 | H/LP LO LH – Реле лампы ближнего света левой блок-фары |
| R12 | H/LP LO RH – Реле лампы ближнего света правой блок-фары |
| R13 | RR HTD – Реле электрообогрева окна двери задка |
| R14 | DEICER – Реле режима обдува ветрового окна |
| R15 | HORN – Реле звукового сигнала |
| R16 | FR WIPER – Реле омывателя ветрового окна |
| R17 | RAIN SNRS – Реле датчика дождя |
| R18 | FUEL PUMP – Реле топливного насоса |
Дополнительный блок
Устанавливается преимущественно на модели с дизельными двигателями.
Схема
Описание
| GLOW PLUG FUSIBLE LINK | 80А Реле свечей накаливания |
| FUEL FILTER HEATER | 30А Реле нагревателя топливного фильтра |
| PTC HEATER #1 | 40А Реле нагревателя РТС 1 |
| PTC HEATER #2 | 40А Реле нагревателя РТС 2 |
| PTC HEATER #3 | 40А Реле нагревателя РТС 3 |
| R1 | Реле нагревателя топливного фильтра |
| R2 | Реле нагревателя РТС 2 |
| R3 | Резерв |
| R4 | Реле нагревателя РТС 1 |
| R5 | Реле нагревателя РТС 3 |
У нас на канале мы разместили видео по данной статье, смотрите и подписывайтесь.
1.6.36. Регулировка света фар
Перед проведением регулировки света фар выполните операции, перечисленные ниже.
Все шины должны иметь номинальное давление воздуха.
Поместите автомобиль на ровной площадке и покачайте его несколько раз, нажимая на передний и задний бамперы.
Убедитесь, что автомобиль не нагружен (нет ничего, кроме запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива). Поместите на место водителя груз, соответствующий весу взрослого человека.
|
Рис. 1.231. Регулировочные винты: 1 – регулировка в вертикальной плоскости; 2 – регулировка в горизонтальной плоскости
|
Вымойте рассеиватели фар головного света и включите ближний или дальний свет фар.
Откройте капот.
На регулировочном экране начертите горизонтальную линию и вертикальные линии (проходящие через центр каждой фары).
Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии, для регулировки света фар.
|
Рис. 1.232. Схема регулировки света фар
|
Отрегулируйте линию границы освещения ближнего света фар на уровне параллельной линии при помощи крестовой отвертки (рис. 1.232).
Отрегулируйте линию границы освещения ближнего света фар по каждой вертикальной линии при помощи крестовой отвертки.
Регулировка луча света после замены фар головного света в сборе
|
Рис. 1.233. Фары головного света, указатели поворота и передние габаритные огни: 1 – указатели поворота; 2 – передние габаритные огни; 3 – фары головного света (ближний свет); 4 – фары головного света (дальний свет); 5 – передние противотуманные фары
|
Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке 1.232. Включите переключатель света фар (в положение ближнего или дальнего света).
Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке «Р», показанной на рисунке 1.232.
Пунктирными линиями на рисунке 1.232 обозначены центры фар головного света.
Технические характеристики
«Н» – расстояние от горизонтальной центральной линии фар головного света до земли.
Ближний свет : 883 мм.
Дальний свет : 869 мм.
«W» – расстояние между центрами фар головного света.
Ближний свет : 1402 мм.
Дальний свет : 1144 мм.
«L» – расстояние между фарами головного света и экраном, на котором они проверяются: 3000 мм.
1.6.36. Регулировка света фар
Перед проведением регулировки света фар выполните операции, перечисленные ниже.
Все шины должны иметь номинальное давление воздуха.
Поместите автомобиль на ровной площадке и покачайте его несколько раз, нажимая на передний и задний бамперы.
Убедитесь, что автомобиль не нагружен (нет ничего, кроме запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива). Поместите на место водителя груз, соответствующий весу взрослого человека.
|
Рис. 1.231. Регулировочные винты: 1 – регулировка в вертикальной плоскости; 2 – регулировка в горизонтальной плоскости |
Вымойте рассеиватели фар головного света и включите ближний или дальний свет фар.
Откройте капот.
На регулировочном экране начертите горизонтальную линию и вертикальные линии (проходящие через центр каждой фары).
Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии, для регулировки света фар.
|
Рис. 1.232. Схема регулировки света фар |
Отрегулируйте линию границы освещения ближнего света фар на уровне параллельной линии при помощи крестовой отвертки (рис. 1.232).
Отрегулируйте линию границы освещения ближнего света фар по каждой вертикальной линии при помощи крестовой отвертки.
Регулировка луча света после замены фар головного света в сборе
|
Рис. 1.233. Фары головного света, указатели поворота и передние габаритные огни: 1 – указатели поворота; 2 – передние габаритные огни; 3 – фары головного света (ближний свет); 4 – фары головного света (дальний свет); 5 – передние противотуманные фары |
Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке 1.232. Включите переключатель света фар (в положение ближнего или дальнего света).
Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке «Р», показанной на рисунке 1.232.
Пунктирными линиями на рисунке 1.232 обозначены центры фар головного света.
Технические характеристики
«Н» – расстояние от горизонтальной центральной линии фар головного света до земли.
Ближний свет : 883 мм.
Дальний свет : 869 мм.
«W» – расстояние между центрами фар головного света.
Ближний свет : 1402 мм.
Дальний свет : 1144 мм.
«L» – расстояние между фарами головного света и экраном, на котором они проверяются: 3000 мм.
Блок в салоне
Он находится под панелью со стороны водителя.
Схема
Описание
| MODULE 4 | 7,5А Разъем передачи данных, выключатель стоп-сигнала, модуль двери водителя |
| AIR BAG 1 | 15А Модуль управления SRS, датчик обнаружения пассажиров |
| BRAKE SWITCH | 7,5А IBU, выключатель стоп-сигнала |
| MODULE 9 | 15А Аудио, аудио / видео и головное устройство навигации, комбинация приборов, модуль управления кондиционером, преобразователь низкого напряжения постоянного тока (аудио / усилитель), проекционный дисплей, датчик дождя, датчик предупреждения о пассажирах сзади (ROA), модуль управления IMS водителя , Модуль двери водителя, электрическое наружное зеркало водителя / пассажира, модуль двери багажного отделения с электроприводом |
| MODULE 10 | 10А Разъем передачи данных, левый / правый блок предупреждения о слепых зонах, переднее беспроводное зарядное устройство, задний модуль управления кондиционером, электро хромное зеркало |
| AIR BAG IND | 10А Модуль управления кондиционером, комбинация приборов |
| IBU 1 | 7,5А IBU |
| MODULE 2 | 7,5А Монитор кругового обзора, выход для инвертора переменного тока, инвертор переменного тока, левый / правый обогреватель заднего сиденья, модуль управления вентиляцией переднего сиденья, модуль управления обогревателем переднего сиденья |
| MODULE 8 | 7,5А Выключатель аварийной сигнализации, соленоид ключа, внешняя ручка смарт-ключа водителя / пассажира |
| S/HEATER FRT | 20А Модуль управления передней вентиляцией воздуха, модуль управления обогревателем переднего сиденья |
| AIR BAG 2 | 15А Модуль управления SRS |
| MODULE 5 | 7,5А Блок предупреждения о выезде с полосы движения, переключатель аварийной площадки, IBU, консольный переключатель, индикатор рычага переключения передач банкомата, ЭБУ полного привода, переключатель спортивного режима |
| IBU 2 | 15А IBU, Замок зажигания |
| SUNROOF 2 | 20А Панорамный люк на крыше |
| MODULE 1 | 7,5А IBU |
| P/WINDOW RH | 25А Модуль электрического стекло подъемника безопасности пассажира, переключатель электрического стекло подъемника пассажира, переключатель заднего правого стекло подъемника |
| ISG | 15А Преобразователь постоянного тока с низким уровнем напряжения (AMP), комбинация приборов, модуль управления кондиционером, головное устройство аудио / видео и навигации, проекционный дисплей |
| RR SEAT (LH) | 25А Обогреватель заднего левого сиденья, переключатель складывания заднего сиденья, левый |
| CLUSTER | 7,5А Комбинация приборов, проекционный дисплей |
| MDPS | 10А Блок MDPS |
| A/C | 7,5А Соединительный блок E / R (реле вентилятора), SUB соединительный блок (реле PTC нагревателя 1/2), модуль управления кондиционером, кластерный ионизатор |
| CHILD LOCK | 15А Блок реле ICM (реле блокировки / разблокировки детей) |
| DOOR LOCK | 20А Реле замка двери, реле отпирания двери, реле подъемной двери, реле отпирания на два поворота |
| REAR A/C | 10А Модуль управления задним кондиционером, электродвигатель заднего вентилятора, модуль управления кондиционером |
| SUNROOF 1 | 20А Панорамный люк на крыше |
| P/WINDOW LH | 25А Модуль электрического стекло подъемника безопасности водителя, переключатель заднего стекло подъемника, левый |
| MODULE 3 | 7,5А IBU |
| MODULE 6 | 7,5А Аудио, аудио / видео и головное устройство навигации, преобразователь низкого напряжения постоянного тока (аудио / усилитель), модуль управления кондиционером, электро хромное зеркало, центральный переключатель нижней панели, модуль управления IMS водителя, левый / правый обогреватель заднего сиденья, передний воздух Модуль управления вентиляцией, модуль управления обогревателем переднего сиденья |
| WASHER | 15А Многофункциональный переключатель |
| RR SEAT (RH) | 25А Обогрев заднего правого сиденья, выключатель складывания заднего сиденья, правый |
| WIPER (REAR) | 15А Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
| AMP | 25А AMP, преобразователь постоянного тока с низким уровнем напряжения (AMP) |
| ACC | 7,5А Монитор объемного обзора, AMP, IBU, переднее беспроводное зарядное устройство, переднее зарядное устройство USB, преобразователь низкого напряжения постоянного тока (аудио / AMP), аудио, аудио / видео и головное устройство навигации, заднее USB-зарядное устройство, левое / правое |
| P/SEAT (PASS) | 30А Ручной переключатель на пассажирском сиденье |
| P/SEAT (DRV) | 30А Модуль управления IMS водителя, ручной переключатель сиденья водителя |
Как отрегулировать фары Hyundai Santa Fe?
Теперь мы перейдем к той части, которая вас больше всего интересует в этом посте, как отрегулировать фары своего Hyundai Santa Fe? Эта настройка может показаться немного сложной, но, следуя инструкциям, вы сможете завершить ее без особых проблем.
Подготовка к регулировке фар Hyundai Santa Fe
Прежде всего, вам нужно подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот что нужно сделать:
- Поставьте автомобиль на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
- Внимательно проверяйте давление в шинах.
- Убедитесь, что ручка регулировки высоты фонарей установлена на 0.
- Попробуйте сделать это с половиной полного бака.
- Уберите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.
Регулировка фар его Hyundai Santa Fe
Как только ваш автомобиль будет на месте, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Проверьте с помощью уровня, чтобы обе части креста были горизонтальными. Затем верните автомобиль назад на расстояние от 7 до 10 метров. Для остальной части процедуры выполните следующие действия:
- Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашего Hyundai Santa Fe (в большинстве случаев они отмечены, и те, что сверху, должны изменять вертикальность, а тот, который находится сбоку, обрабатывает горизонтальность регулировки).
- Используйте ткань или что-нибудь еще, чтобы спрятать проектор, на котором вы не выполняете коррекцию.
- Используя винты для горизонтальной коррекции, у вас должна быть самая интенсивная составляющая луча, которая должна быть немного правее вертикальной линии, отмеченной на стене.
- Что касается вертикальной коррекции, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
- После завершения убедитесь, что настройки фар вашего Hyundai Santa Fe согласованы, не думайте дважды, чтобы проверить их после того, как вы его проехали, часто он может двигаться.
.Если вы хотите отрегулировать противотуманные фары на своем Hyundai Santa Fe, прочтите нашу статью на эту тему.
Если вам нужно больше руководств по Hyundai Santa Fe, перейдите на наш Hyundai Santa Fe категория.
