Снятие, ремонт, замена, установка генератора переменного тока renault logan 2004-2021 бензин

Инструменты:

Гаечный ключ рожковый 10 мм
Вороток под торцевую насадку
Насадка на вороток 13 мм
Насадка на вороток 15 мм
Динамометрический ключ
Отвертка крестовая средняя
Отвертка плоская средняя
Мультиметр (омметр)
Линейка

Детали и расходники:

Генератор
Регулятор напряжения генератора в сборе со щеточным узлом
Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с «минуса» аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

Ремонт генератора

1. Выкручиваем винт крепления задней крышки генератора.

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к «массе» выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

Источник

Что делать, если воздух попал в систему охлаждения?

Замена антифриза в Киа Спектра своими руками может обернуться тем, что в теплообменник попадет некоторое количество воздуха.

Проблема устраняется следующим образом:

Поднимаем переднюю часть автомобиля на возвышение (домкрат, подъемник);
Открываем крышку радиатора и расширительного бачка;
Прогреваем двигатель 15 минут;
Жидкость будет оседать в бачке, доливаем некоторое количество;
Глушим двигатель, закручиваем крышки;
Проверяем индикатор работы двигателя — Engine. Если лампочка не горит, значит воздух отсутствует в теплообменнике и можно спокойно ездить до следующей замены.

Воздух обязательно надо вытравить – иначе возникнут проблемы с рециркуляцией антифриза, двигатель не будет достаточно охлаждаться от перегрева.

Если исходить из рекомендаций завода-изготовителя Киа Спектра, замена антифриза должна производиться со следующей периодичностью — раз в 60 000 км (по пробегу), или каждые 4 года (по времени эксплуатации). Все зависит от того, что наступит раньше. Кроме того, желательно слить антифриз, если он приобрел рыжеватый оттенок. Это свидетельствует о выработке ингибирующих присадок и повышенной агрессивности ОЖ, к элементам системы.

Какой антифриз лучше, и сколько лить в Киа Спектра?

Если вы решились на замену антифриза в автомобиле, отдайте предпочтение ОЖ, которые рекомендованы производителем. Только так можно избежать проблем в эксплуатации и защититься от непредвиденных поломок. Один из вариантов — продукт Хендай/Киа 07100-00200. Эта модель охлаждающей жидкости разработана автомобильным концерном, для своих авто.

В качестве альтернативы, можно использовать следующие типы антифризов:

Для машин Киа Спектра, выпущенных с 2000 по 2002 год, подойдет красная ОЖ класса G12. Популярность получили следующие составы — Chevron, Лукойл Ультра, MOTUL Ultra, AWM.
Если авто произведено с 2003 по 2009 года, при замене антифриза, рекомендуется применение охлаждающей жидкости класса G12+ (красный цвет). Оптимальные варианты для заливки в систему охлаждения — Freecor, MOTUL Ultra, G-Energy, Frostschutzmittel A и другие.

При покупке ОЖ, обратите внимание на объем. Для заполнения системы охлаждения Киа Спектра, потребуется около 7 литров

Процесс замены

Ниже приведена инструкция, как слить антифриз, и даются рекомендации по демонтажу деталей, мешающих выполнению этой работы.

Подготовьте инструмент. В минимальный набор входит новая ОЖ, емкость для сбора старого антифриза (от 7 литров и более), домкрат, плоскогубцы, отвертка с крестообразным жалом, а также ключ гаечного типа на «десять».
Загоните машину на эстакаду или на яму. Учтите, что поверхность должна быть ровной. Если Киа Спектра будет стоять под наклоном, полностью слить ОЖ будет сложно.
Откройте капот автомобиля и открутите пробку расширительного бачка.
Найдите радиатор, который находится в передней части подкапотного пространства — выкрутите с него пробку. Для этого, надавите на нее и прокрутите, по ходу стрелки часов.
Залезьте под машину. Там найдите отверстие для слива краника радиатора. Этот узел расположен справа от бачка радиатора. Чтобы слить антифриз, подставьте приготовленную заранее емкость и откройте краник.

Охлаждающая жидкость будет выходить из системы, в течение 15-20 минут. Не торопитесь закончить работу, ведь в этом случае, ОЖ может выйти не полностью. Кроме того, чтобы избежать разбрызгивания жидкости, в процессе слива, воспользуйтесь патрубком требуемого диаметра или куском шланга.

Следующий этап замены антифриза — снятие брызговиков с двигателя Киа Спектра. Для этого, сделайте такие шаги:

Найдите место монтажа деталей.
Достаньте крепежные фиксаторы, которые выполнены из пластика (их предусмотрено три).
Возьмите гаечный ключ на «десять» и выкрутите винты, удерживающие брызговики двигателя на защитном брусе.
Выкрутите несколько болтов, которые удерживают изделие на поперечине.
Снимите брызговик слева и, аналогичным образом, справа.

Генератор Kia Spectra

Для подачи электричества в бортовую сеть Киа Спектра служит генератор. В процессе эксплуатации он может выйти из строя. Неисправность источника питания делает невозможной нормальную работу двигателя. При некоторых поломках генератора значительно сокращается ресурс АКБ, электроники и прочих потребителей. Поэтому при выходе из строя узла, ему необходима замена либо ремонт.

Обзор генератора на Киа Спектра

На автомобиле Киа Спектра применяется трехфазный синхронный генератор переменного напряжения. Он имеет электромагнитным возбуждением. В конструкцию узла входит электронный регулятор и выпрямительный блок.

На валу генератора находится крыльчатка вентилятора. Она создает воздушный поток, который охлаждает обмотки. Также на валу имеется приводной шкив.

В конструкции генератора имеются два подшипника закрытого типа. Они удерживают вал. Подшипники не требуют обслуживания, так как заложенная смазка рассчитана на весь срок службы.

Статор генератора имеет рабочую обмотку, соединение которой выполнено по схеме «звезда». Фазные выводы соединены с встроенным выпрямительным блоком. На роторе расположена обмотка возбуждения.

Ее выводы припаяны к двум контактным медным кольцам, которые смонтированы на вал. Питание обмотки возбуждения осуществляется через две щетки.

Артикульный номер и стоимость оригинального генератора Киа Спектра и его аналогов

Оригинальный генератор Киа Спектра имеет артикульный номер 0K30D-18-300. Цена узла составляет 10000-14000 рублей. В продаже есть бывшие в использовании источники питания с авторазборок. Стоимость б/у начинается от 2 тыс. рублей.

При этом остаточный ресурс генератора определить практически невозможно. По этой причине многие владельцы предпочитают приобретать более дешевые аналоги от сторонних производителей. В таблице ниже представлены наилучшие альтернативы оригинального узла.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора Киа Спектра

ПроизводительАртикульный номер генератораПримерная стоимость, рубль

Messmer	210370	6400-7000
Behr-Hella	8EL738176001	8500-9000
ERA	210370	6380-6700
Cargo	113656	6420-6700
Dashi	DAB020	4400-5000

Требуемые инструменты

Для ремонта и замены генератора на Киа Спектра необходимы инструменты, перечень которых приведен в таблице ниже.

Таблица — Перечень необходимых инструментов для замены генератора

НаименованиеПримечание

Торцовая головка	«на 14»
Рожковый ключ	«на 15»
Съемник	Для подшипников
Паяльник	Мощностью 25-60 Вт
Проникающая смазка	Для разъединения резьбовых соединений, которые прикисли или покрылись коррозией
Ветошь и металлическая щетка	Для очистки креплений и рабочих поверхностей

Процесс замены генератора на Киа Спектра

Для замены генератора на Киа Спектра рекомендуется воспользоваться нижеприведенной инструкцией либо посмотреть соответствующее обучающее видео.

Открыть капот.
Обесточить бортовую сеть. Для этого следует скинуть минусовую клемму с аккумуляторной батареи.
Отсоединить клеммную колодку с жгутом проводов от генератора. Для этого потребуется отжать фиксатор разъема.
Открутить гайку крепления наконечника силового провода.
Скинуть наконечник силового провода с вывода генератора.
Снять ремень, который накинут на приводной шкив генератора.

Выкрутить болт, который фиксирует генератор к натяжной планке.

Отвернуть болт, который крепит узел к кронштейну силового агрегата.

Снять генератор с Киа Спектра.
Установить новый узел в порядке обратном снятию.
Отрегулировать натяжение ремня.
Запустить двигатель и проконтролировать работу генератора визуально и померив напряжение в бортовой сети.

Ремонт генератора

Приобретение генератора обходится весьма дорого автовладельцу. При этом узел обладает высокой ремонтопригодностью. Поэтому очень часто более целесообразно выполнить ремонт источника питания, а не его замену на новый.

Большинство ремонтных мероприятий проводится на демонтированном узле. Поэтому в первую очередь следует снять генератор с Киа Спектра.

Демонтированный генератор

Если причина неисправности узла неизвестна, то важно провести полную дефектовку источника питания. Для этого следует его разобрать и визуально осмотреть

Помимо визуального осмотра важно выполнить проверку мультиметром. Прозвонка позволяет выявить обрыв обмотки, ее пробой на корпус или межвитковое замыкание

Замена помпы на автомобиле KIA Spectra

Большинство специалистов не рекомендуют менять помпу самостоятельно. Однако опытные автовладельцы делают это своими руками без особых проблем.

Расположение

На автомобиле KIA Spectra помпа расположена около головки блока цилиндров.

Помпа KIA Spectra расположена в не очень удобном для демонтажа месте

Для обеспечения доступа к насосу необходимо снять ремни генератора и ГРМ.

Перед заменой посадочное место для помпы рекомендуется тщательно очистить

Услуги автосервиса

В фирменных магазинах оригинальная помпа не может стоить дешевле 3 тыс. руб. Аналоги же можно приобрести за гораздо меньшую сумму — от 1 тыс. руб.

Стоимость услуг автосервиса при замене механизма без снятия ГРМ оценивается от 2 тыс. руб., а со снятием ГРМ — от 4,5 тыс. руб. При этом даётся трёхмесячная гарантия. Все работы занимают не более 2–3 часов.

Слив тосола

При замене рекомендуется полностью обновить охлаждающую жидкость новый насос не сможет корректно работать со старой ОЖ. Жидкость сливается в ёмкость объёмом не менее 5 литров. Свежий тосол заливается в объёме, равном объёму слитой ОЖ.

Необходимые инструменты

Для замены понадобятся следующие инструменты:

комплект гаечных ключей;
торцовая головка с удлинённым воротком;

Для выкручивания глубоко расположенных болтов необходима торцовая головка с удлинённым воротком

Ремни демонтируются с помощью специального инструмента

С помощью универсальной монтировки снимается шкив помпы

Замена помпы без снятия ГРМ

Для того чтобы заменить водяной насос, не снимая ГРМ, необходимо выполнить следующие действия.

Снимается колесо, откручивается защита двигателя и отсоединяется пластиковый подкрылок.

Для доступа к насосу необходимо снять защиту двигателя

При замене помпы снимается защита с ремня ГРМ

Шкив водяного насоса снимается с помощью монтировки

Перед снятием ремней рекомендуется сделать фото с различным положением распредвалов. Если встать перед капотом, метка I левого шкива распредвала должна быть на одном уровне с меткой E правого распредвала. Для того чтобы корректно выставить распредвалы, следует провернуть коленвал на один оборот.

При установке ремней метки распредвалов должны стоять на одном уровне

Менять насос на автомобилях KIA Spectra, в которых предусмотрен демонтаж ГРМ, крайне сложно. В этом случае целесообразно сразу обратиться в автосервис.

Видео: замена помпы KIA Spectra

Заменить водяной насос на автомобиле KIA Spectra своими руками довольно просто. Необходимо лишь тщательное следование рекомендациям профессионалов.

Замена помпы на автомобиле KIA Spectra

Статья в тему: МКПП — механическая коробка переключения передач

Расположение

На автомобиле KIA Spectra помпа расположена около головки блока цилиндров.

Помпа KIA Spectra расположена в не очень удобном для демонтажа месте

Для обеспечения доступа к насосу необходимо снять ремни генератора и ГРМ.

Перед заменой посадочное место для помпы рекомендуется тщательно очистить

Услуги автосервиса

Слив тосола

Необходимые инструменты

Для замены понадобятся следующие инструменты:

комплект гаечных ключей;
торцовая головка с удлинённым воротком;
Для выкручивания глубоко расположенных болтов необходима торцовая головка с удлинённым воротком
набор отвёрток;
пассатижи;
инструменты для снятия ремней (наборы для установки, фиксатор распредвалов);

Ремни демонтируются с помощью специального инструмента
универсальная монтировка;
С помощью универсальной монтировки снимается шкив помпы

Замена помпы без снятия ГРМ

Для того чтобы заменить водяной насос, не снимая ГРМ, необходимо выполнить следующие действия.

Снимается колесо, откручивается защита двигателя и отсоединяется пластиковый подкрылок.
Для доступа к насосу необходимо снять защиту двигателя
Снимаются ремни с генератора и гидроусилителя руля. При снятии ремня генератора ослабляются два болта — болт крепления к натяжной планке и болт крепления к кронштейну двигателя. Натяжение ремней уменьшается вращением регулировочного натяжителя.
С двигателя снимается крышка, закрывающая ремень ГРМ.
При замене помпы снимается защита с ремня ГРМ
Сливается тосол. Если работы проводятся на тёплом двигателе, следует использовать защитные средства.
С помощью монтировки снимается шкив водяного насоса. Для этого потребуется помощник. Автомобиль ставится на пятую передачу, помощник зажимает педаль тормоза. Для того чтобы шкив не проворачивался, монтировка одним концом упирается в гайку шкива, другим — в кузов. Снимается болт крепления шкива и сам шкив.
Шкив водяного насоса снимается с помощью монтировки
Извлекается помпа.
Устанавливается новое устройство с прокладкой.
Сборка производится в обратном порядке.

Статья в тему: Чистка карбюратора на машине без снятия

При установке ремней метки распредвалов должны стоять на одном уровне

Жидкость ГУР Киа Рио | KIA RIO

Жидкость в гидроусилитель руля Киа Рио

должна соответствовать стандарту PSF-3 или PSF-4. Эта информация находится на крышке бачка гидроусилителя или в сервисной литературе

Производитель не имеет значения, важно лишь соответствие этим стандартам. В первое и второе поколения KIA Rio рекомендовано использовать жидкость PSF-3, а в третье — PSF-4

Обе жидкости можно смешивать между собой без потери качеств. Однако, для замены рекомендуется использовать только одну жидкость.

Для полной замены жидкости ГУР Киа Рио

потребуется примерно 0,7 — 0,8 л.

Какое масло в ГУР Киа Рио использовать — решать только Вам. Есть как оригинальные жидкости, так и дубликаты. За все время владения разными автомобилями, я пришел к выводу, что аналоги по своим свойствам и качествам абсолютно не уступают оригинальным. Но это дело каждого. Мы же рассмотрим оригинальную жидкость от корейского производителя MOBIS.

HYUNDAI PSF-3 80W 1л арт. 03100-00100

Канистра выглядит вот так:

Средняя цена на 2015 год составляет 500-600 рублей. Жидкость имеет красный цвет. Производится только в Корее.

HYUNDAI NEW PSF-4 80W 1л арт. 03100-00130

Выглядит вот так:

Средний ценник на середину 2015 года — 1100-1200 рублей за канистру. Данная жидкость имеет светло-зеленый цвет. Страна-производитель: Корея.

Кроме этого, существуют еще и аналоги оригинальных жидкостей. Какую заливать — решайте уже сами. А выбор жидкости ГУР Киа Рио на этом закончен

Спасибо за внимание. До новых встреч!

Не забывайте оставлять комментарии!

В большинстве своем комплектация Киа Рио третьего поколения идет с усилителем руля. Однако, он не электрический, а гидравлический. И приводится в действие насосом, что создает давление специального масла. О последнем мы сегодня и поговорим.

Данная жидкость являет собой масло, при помощи которого от насоса ГУР передается сопротивление на гидроцилиндр и смазываются все пары трения. Циркуляция производится по связывающим шлангам. Сама жидкость хранится в пластиковом расширительном бачке. Таким образом, работа ГУРа позволяет снизить сопротивление при вращении рулевого колеса.

Регулярные проверки ремней привода

Каждый автовладелец должен регулярно проводить осмотр данных элементов и знать, как натянуть ремень ГУР. Проверку можно осуществить при неработающем двигателе. Для тестирования необходимо просто нажать пальцем на деталь – станет ясно, ослабло натяжение или же нет. При таком осмотре деталь не должна смещаться даже на 1-2 см. Так же, на ощупь, проверяются и другие повреждения. Если удалось заметить поврежденные места на ремне, то его необходимо заменить

Стоит обратить внимание, что, покупая новый элемент, можно не приобретать оригинальную деталь. Автомобильный рынок предлагает неоригинальные изделия, которые по техническим характеристикам и качеству не хуже, а может, даже и лучше оригинальных моделей

Средняя цена за замену ремня в СТО составляет примерно 2500 р. Стоимость самого элемента зависит от бренда и его себестоимости. Ремень ГУР «Приора» стоит в среднем 300 р. На рынке можно найти как дешевые, так и достаточно дорогие изделия, способные выдержать экстремальные нагрузки.

Обслуживание приводных элементов

Начинающие водители, которые только сели за руль собственного авто, часто не знают, как обслуживать этот самый автомобиль.

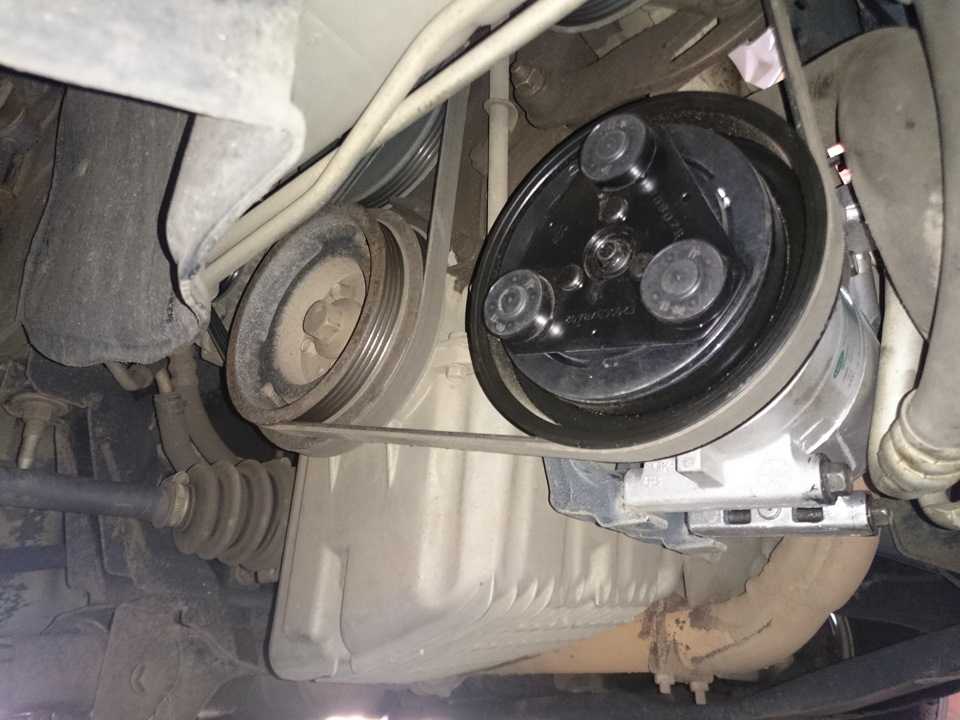

Многие сталкиваются с необходимостью обслуживания и замены ремней. Давайте посмотрим, как натянуть ремень ГУР, подтянуть или ослабить при необходимости. Элементы свистят потому, что они проскальзывают на шкиве вследствие ослабления. На примере ремней генератора натяжку можно выполнить при помощи специальных регулировочных болтов или планкой. Для подтяжки ремня на современном авто ослабляют болты крепления генератора, затем поворачивают регулировочный болт по часовой стрелке. При этом генератор должен отводиться от двигателя — проверяется уровень натяжения. Далее крепежные гайки затягиваются. В продаже появились новые поликлиновые ремни с повышенным уровнем эластичности. Их натягивать и подтягивать не нужно. Из-за особенностей конструкции и инновационных материалов они просто не растягиваются. Срок службы составляет до 120 000 км. Но чтобы первоначально натянуть такой ремень, понадобится специальный инструмент. В большинстве моделей авто есть специальные натяжные ролики или же автоматические натяжители. Это избавляет владельца от постоянного подтягивания. Одни недостаток – при установке меняют и ролик.
