Что говорит регламент

По регламенту в штатных случаях замена свечей Форд Фокус 2 (классических) производится после прохождения 25-30 тыс. км. Иридиевые меняются через 40-50 тыс. км; платиновые – минимум через 80 тыс. км, а чаще через 100 тыс. Аккуратные хозяева, тщательно следящие за состоянием своего авто, исповедующие щадящую манеру езды и заливающие только проверенный бензин, в отдельных случаях могут рассчитывать на замену после 150 тыс. км пробега. Как видим, разброс вариантов просто огромный. Впрочем, если в моторе имеют место явные неполадки системы зажигания, не стоит дожидаться истечения установленного срока, а в оперативном порядке надо выкрутить свечи и осуществить замену (если, конечно, причина кроется именно в них).

Однако следует быть предельно внимательным. Дело в том, что помимо свечей неисправности также могут подчас крыться в других устройствах. Поэтому после выполнения операции хорошенько испытайте мотор, и если перебои продолжают наблюдаться или налицо иные негативные явления, надо искать проблему дальше. На самом деле мест для причин может быть множество, в частности:

бензонасос;
лямбда-зонд;
топливный фильтр;
катушка зажигания;
высоковольтный провод.

Снятие замка зажигания Ford Focus II

Замена катушки зажигания или замка осуществляется в несколько этапов. Перед началом работ необходимо запастись отверткой с крестовой биткой, тонким шилом и мультитестером для диагностики состояния электроцепи. Шило потребуется, если придется менять контактную группу. Им можно поддеть и убрать стопорное кольцо, чтобы снять катушку и сердцевину.

Работа по снятию замка выполняется в следующей последовательности:

Снимаем минусовую клемму от АКБ;
Демонтируем защиту рулевой рейки, выкрутив крепежные болты, размещенные под рулем;
С помощью отвертки отжимаем фиксатор антенной системы иммобилайзера, выводим его в сторону, без отключения проводки;
Устанавливаем ключ в первую позицию;
Вставляем в размещенное снизу корпуса замка отверстие штифт, далее нажимаем на фиксатор;
Крепление цилиндра детали высвободится, после чего можно легко вытащить замок.

Последующие ремонтные процедуры будут зависеть от имеющихся неполадок. Следует непременно вымыть все детали замка и промазать их. Сзади узла находится контактная группа, которую нужно демонтировать и продиагностировать износ. Она закрепляется на двух защелках.

Проверяем состояние щеточек и меняем изношенные, если есть такая необходимость. Так или иначе, требуется прочистить замок от грязи. Разборку следует выполнять аккуратно, ведь в конструкции содержится множество небольших элементов и пружин. Сборка конструкции и монтаж замка на место выполняется в обратной последовательности.

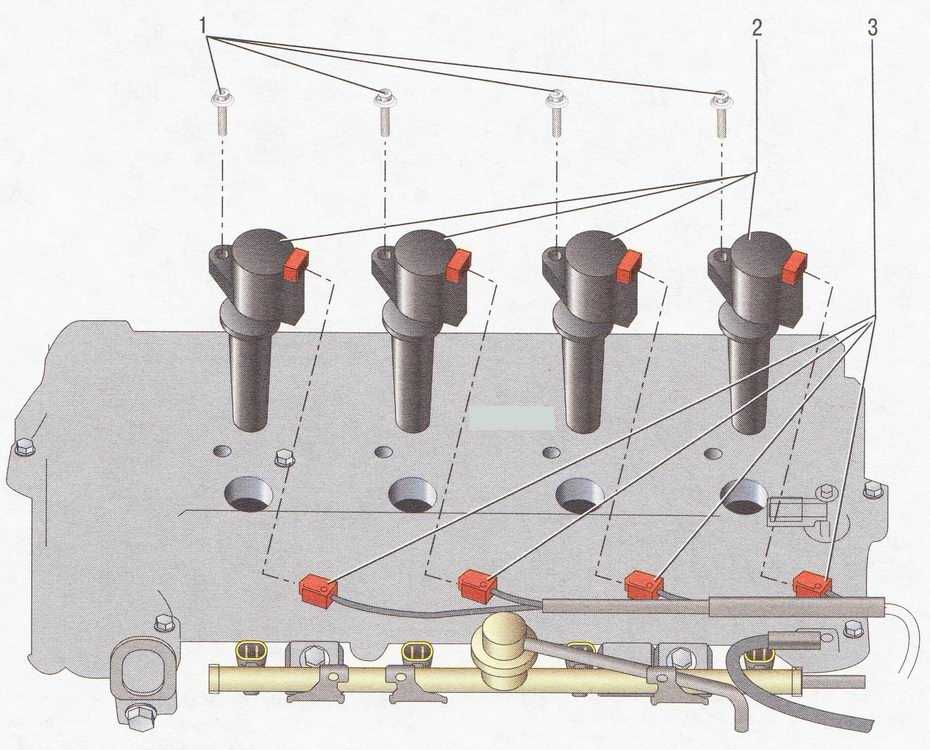

Неисправности катушки зажигания

Как проверить катушку зажигания Форд Фокус 2? Для этого понадобится мультиметр, с помощью которого измеряется сила сопротивления. Если после проверки диагностирована поломка катушки, ее следует заменить, а также протестировать крышку распределителя зажигания.

При температурных перепадах и высокой влажности под крышкой возможно скопление воды. Если при ее демонтаже обнаружен конденсат, следует вытереть деталь сухой тряпкой. Убедитесь, что на крышке отсутствуют трещины. После установки детали на месте нужно снова попробовать запусти мотор.

Если зажигание не работает, проблема может быть в проводе катушки – он может просто порваться или сгореть в результате короткого замыкания. При наличии следов неполадок, катушка подлежит замене.

Источник

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Снятие Замка Зажигания Форд Фокус 2

Разведение и установка замка зажигания (блокировки)

б. Снятие, замена, установка замка зажигания Ford Focus 2 2. Снятие и установка рестайлингового выключателя Ford Focus 2 и 2. Вставьте ключ в выключатель и верните его в положение «I».

7. Вставьте штифт в отверстие в нижней части корпуса переключателя, нажмите на защелку.

8. и снимите цилиндр замка с корпуса.

9. Замените детали в обратном порядке.

Снятие и установка замка зажигания

Выключатель зажигания (замок) установлен на контрольной колонне и закреплен 2 винтами с самонарезающими головками, поэтому для замены болтов необходимо снять зубило или дрель с помощью электрической дрели. Снятие и замена фары для Ford Focus 2. Снятие, замена, установка замка зажигания Ford Focus 2 (Ford Focus II) руками с фото и видео ручным управлением Переключатель зажигания (замок) можно заменить, не снимая контрольную колонку , но вы можете удалить его для удобства (см.Разведение и установка контрольной колонки «, стр. 192).

Вам понадобятся: плоскогубцы (желательно сварочный зажим), зубило, молоток, отвертка с плоским лезвием.

1. Снятие переднего бампера Ford Focus 2. Отсоедините провод от отрицательной клеммы аккумулятора.

2. Снимите выключатель рулевой колонки с разъемом (см. «Замена выключателей рулевой колонки», стр. 249).

3. С помощью отвертки вытащите фиксатор антенны иммобилайзера.

Канал Auto_Repont поможет вам самостоятельно устранить неисправности вашего автомобиля.

4. Переместите устройство в сторону

5. Сожмите замок

6. Отсоедините блок от блока и снимите блок антенны иммобилайзера.

7. Инструкции по снятию, замене, установке замка зажигания Ford Focus 2 2008-2011. Сделайте снимки и видео самостоятельно. Сожмите защелку и отсоедините блок жгута проводов от контактной группы выключателя, см. «Замена контактов группы переключателей»замок) зажигания «, стр. 232.

8. Снятие руля с форда 2. Поверните направо крепежный болт включите, ударяя молотком по долото по касательной против часовой стрелки.

9. Прикуриватель Ford Focus 2 и розетки, почему работает прикуриватель, не работает. Поверните налево с помощью сварочного зажима (или плоскогубцы) крепежный болт.

10. и снимите выключатель зажигания в сборе с контактной группой.

11. Замените детали в обратном порядке.

СИСТЕМА ДВИГАТЕЛЯ

Автомобили Ford Focus II оснащены двигателями с электронной системой впрыска топлива. После замены сцепления сцепление Ford Focus 2 является заменой сцепления Ford. Эта система соответствует современным стандартам выбросов и испарения, сохраняя при этом высокую производительность и низкий расход топлива.

Блок управления системой представляет собой электронный блок управления (ЭБУ). На основании информации, полученной от датчиков, компьютер рассчитывает параметры контроля впрыска топлива и контроля момента зажигания. Кроме того, согласно алгоритму электронный блок контролирует работу двигателя вентилятор Двигатель и электромагнитная муфта включают компрессор кондиционера, выполняют функцию самодиагностики элементов системы и уведомляют водителя о любых неисправностях.

В случае выхода из строя отдельных датчиков и исполнительных механизмов, ECU включает аварийные режимы для обеспечения работы двигателя.

Количество топлива, подаваемого форсунками, определяется длительностью электрического сигнала от компьютера. Работа по снятию обшивки задней двери на Ford Focus 2 проводится при замене стеклоподъемника, стекла, внутреннего дверного замка. Электронный блок контролирует данные о состоянии двигателя, рассчитывает потребность в топливе и определяет требуемую продолжительность работы топливной форсунки (длительность сигнала). топливный фильтр Ford Focus 2 должен быть заменен своевременно, и это также делается во время технического обслуживания. Замена лампочек Ford Focus 2 не обязательно снимает фару Ford Focus 2. Увеличить подачу топлива

Как проверить катушку зажигания

Катушка – это , который достаточно часто выходит из строя. По этой причине, каждому автовладельцу стоит научиться ее менять. Процесс этот намного более простой, чем в случае с личинкой замка. Но прежде чем заменять детали на новую, выясните, действительно не работает старая или зажигание не хочет включаться из-за другой проблемы.

Процесс проверки требует выполнения нескольких основных действий:

отсоедините жгут проводов от детали;
один щуп тестера нужно отправить к «массе» двигателя, второй – к среднему выводу колодки проводов;
включите зажигание, напряжение должно быть равно аналогичному на выводах аккумулятора;
проверьте сопротивление первичной обмотки (в норме 1-2 Ом);
вторичной (в норме 8-9 кОм).

При наличии каких-либо неисправностей необходимо произвести замену данного узла.

Характерные неисправности узла

К наиболее распространенным неисправностям данного узла относится пробитие на массу, из-за которого вся система может работать с перебоями. Также достаточно часто встречается нарушение сопротивление первичной и вторичных обмоток, из-за которого деталь может греться, а также наблюдаться другие нарушения.

В некоторых случаях можно заметить и внешние повреждения катушки, в частности, трещины в корпусе. В этом случае деталь необходимо заменить обязательно.

Так как работа катушки непосредственно связана со свечами, в некоторых случаях их неисправности могут быть приняты за проблемы с самой катушкой.

Прежде чем приступать к замене данной детали, следует исключить другие возможные причины неполадок. Стоимость нового узла достаточно велика для того, чтобы провести полную предварительную диагностику.

Если такое случилось с иномаркой

Когда заблокировался руль на иномарке с «автоматом» посмотрите, чтобы рычаг коробки занимал положение «стоянка», в противном случае разблокировать руль не получится. Также применяют одновременное проворачивание рулевого колеса и ключа в замке зажигания. Если произошло заклинивание личинки, то можно попытаться её заменить.

Выполнить операцию несколько сложнее, чем на классике автозавода из г. Тольятти. Если заклинил руль на иномарке, придётся снимать руль

Это делать нужно с осторожностью, особенно на моделях, где имеется подушка безопасности. Перед началом работы обязательно отключите аккумуляторную батарею и сделайте все возможное для предотвращения самопроизвольного подключения

Это убережёт от возможного срабатывания подушки безопасности.

После удачного снятия подушки, колёса автомобиля следует установить в положение прямолинейного движения, это позволит в дальнейшем правильно установить руль. Чтобы правильно выполнить снятие, лучше всего обратиться к инструкции по эксплуатации автомобиля, в случае её отсутствия, поможет Интернет. В некоторых случаях придётся использовать съёмник для демонтажа рулевого колеса.

Вам придётся снять блок с подрулевыми переключателями, иначе к замку не добраться. Некоторые модели иномарок удерживают замки на шлицах рулевой колонки, снять замок в таком случае без специального съёмника проблематично. После его демонтажа, приступают к замене повреждённых личинок. Их замена также может произойти легко, а иногда требуется применение определённого инструмента и усилий.

Сделать это можно разными способами, надавить тонкой отверткой или шилом фиксатор, который удерживает в корпусе личинку. Для других моделей может потребоваться вмешательство по механической разблокировке механизма. Применяют дрель и набор сверл. В любом случае за консультацией обратитесь в инструкцию по эксплуатации автомобиля. Такие работы начинают проводить в том случае, когда имеется новая личинка для замка зажигания.

Замок зажигания и особенности его замены

Замок зажигания служит активационным механизмом для подачи в конечном итоге искры на свечу с целью возгорания топлива. Именно поэтому его работоспособность является одним из ключевых аспектов для нормальной работы автомобиля. В случае поломки, вы можете столкнуться с тем, что просто не сможете запустить двигатель и начать движение.

Для активации замка используется ключ, который может поворачиваться на несколько позиций. Одной из распространенных проблем является остановка механизма и отказ поворачиваться дальше. Из-за этого не включается зажигание. Часто это связано с засорением и другими подобными проблемами. В этом случае может быть достаточно смазать механизм, но нередко требуется произвести полную замену, включающую в себя и смену основной личинки.

Замена личинки замка

На автомобилях Форд Фокус 1 данный процесс является максимально простым и несложным. Справиться с ним сможет даже человек, не имеющий особых технических навыков.

Для того, чтобы произвести замену данной детали, вам нужно выполнить несколько основных действий по порядку:

Вначале, снимите облицовку под рулевой колонкой. Она закреплена четырьмя винтами, расположенными снизу. Чтобы открыть их, вам потребуется торцевой ключ на «8».
Теперь снимите нижний кожух, для чего открутите первый, второй и третий винты специальным ключом-звездочкой.
Две защелки верхнего кожуха отсоединяются при помощи плоской отвертки. Верхний кожух снимать целиком не обязательно, достаточно просто отвести его вверх, где он не будет вам мешать.
Если у вас оказался заблокирован руль из-за поломки замка, то вы можете снять блокировку. Для этого сбейте нижнюю крышку самого механизма и извлеките оттуда пружинку, которая и прижимает блокиратор руля.
Теперь необходимо снять руль. Для этого поверните его на 90 градусов и выкрутите два винта, которые расположены в спицах. Для этого используйте ключ на «5,5».
Отсоедините три зажима кнопки звукового сигнала вместе с подушкой безопасности. Делайте все максимально аккуратно. Отведя кнопку в сторону, снимите две колодки с проводами.
Теперь можно отвернуть болт при помощи ключа с торцевой головкой, диаметром на «24». Далее, снимите полностью руль.
Используя изоленту, закрепите на месте кожух часовой пружины.
Извлеките центрирующую втулку. Для этого можно использовать отвертку.
Далее, отсоедините переключатель зажигания, которые крепится к замку при помощи двух защелок.
Снимите подрулевые переключатели, также убрав защелки и разъемы с проводами.
Нужно ключом-звездочкой отвернуть винт антенны и снять ее полностью.
Теперь снимите корпус часовой пружины. Он закреплен двумя защелками, также отделите разъем с проводами.
Теперь вы можете либо высверлить личинку, либо просто сбить стопор замка. Последний все равно с обратной стороны закреплен фигурным кольцом.
Установка производится в обратном порядке.

Указанный выше способ является достаточно сложным, но позволят высверлить личинку замка. Есть вариант действий и попроще. После того, как вы открыли доступ к замку и сняли подрулевые переключатели, вам нужно повернуть ключ в положение «1». Затем, нажмите на фиксатор и потяните личинку вместе с ключом на себя. Теперь ее можно разобрать, почистить и так далее.

Видео ниже посвящено тому, как устанавливается подсветка замка зажигания на Форд Фокус 2.

Определяем почему горит ошибка Check Engine

Форд Фокус оснащен множеством электронных индикаторов, которые загораются не только фиксируют неполадки двигателя, но и пытаются их предотвратить. Факторов для индикатора «Чек енжин» предостаточно, поэтому не нужно сразу впадать в отчаяние, проехав определенное количество км. Не менее важным будет проверить сами датчики на предмет исправности, иногда они сбивают с толку во время эксплуатации транспортного средства.

Индикатор загорается и при недостатке антифриза, и при не до конца закрученной крышки бензобака. А может из строя вышел один из сенсоров, которых в машине множество.

Чтобы в точности определить почему светится ошибка неисправность двигателя, необходимо соединить считывающее устройство к CAN-шине машины. В конце проверки, компьютер покажет весь список неполадок в зашифрованном виде. Потребуются знания автоэксперта, без которых разобраться в шифрах не представляется возможным. Ниже рассмотрим почему появляется индикатор «Чек енжин» чаще всего.

Снятие и установка выключателя (замка) зажигания

б. Вставьте ключ в выключатель и поверните его в положение «I».

7. Вставьте в отверстие, расположенное в нижней части корпуса выключателя, штифт, нажмите на фиксатор.

8. . и извлеките цилиндр замка из корпуса.

9. Установите детали в порядке, обратном снятию.

Снятие и установка выключателя (замка) зажигания

Выключатель (замок) зажигания установлен на рулевой колонке и закреплен двумя болтами с самосрезающимися головками, поэтому для его замены болты необходимо удалить зубилом или высверлить электродрелью. Выключатель (замок) зажигания можно поменять, не снимая рулевую колонку, но для удобства вы можете ее снять (см. «Снятие и установка рулевой колонки», с. 192).

Вам потребуются: пассатижи (лучше сварочный зажим), зубило, молоток, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подрулевые переключатели в сборе с соединителем (см. «Замена подру-левых переключателей», с. 249).

3. Отожмите отверткой фиксатор антенного блока иммобилизатора.

4. . отведите блок в сторону..

5. . сожмите фиксатор колодки..

6. . отсоедините колодку от блока и снимите антенный блок иммобилизатора.

7. Сожмите фиксатор и отсоедините колодку жгута проводов от контактной группы выключателя, см. «Замена контактной группы выключателя (замка) зажигания», с. 232.

8. Выверните правый болт крепления выключателя, нанося удары молотком через зубило по касательной против часовой стрелки.

9. Сварочным зажимом (или пассатижами) выверните левый болт крепления.

10. . и снимите выключатель (замок) зажигания в сборе с контактной группой.

11. Установите детали в порядке, обратном снятию.

СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

На автомобили Ford Focus II устанавливают двигатели с электронной системой распределенного впрыска топлива. Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

Управляющим устройством в системе является электронный блок управления (ЭБУ). На основе информации, полученной отдатчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания. Кроме того, в соответствии с заложенным алгоритмом электронный блок управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфты включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ. Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала). Для увеличения количества подаваемого топлива

Замена личинки замка зажигания

Проблема клина замка зажигания на Фокусах не является редкостью. Если личинка вышла из строя, перед ее заменой нужно иметь уверенность в своих силах. В противном случае, лучше обратиться за помощью к профессиональным специалистам.

До начала любых работ с замком зажигания следует отсоединить питание аккумулятора. Также любая личинка замка идет без ключа в комплекте. То есть, подгонка узла осуществляется индивидуально под ключ вашего автомобиля. Высверливание личинки – один из простейших способов, но использовать его необходимо только в самых сложных случаях, если стандартная методика извлечения не может быть использована. Последовательность действий будет следующей:

Вооружившись торцовым ключом, необходимо выкрутить крепежные болты, а затем демонтировать нижний декоративный элемент под рулевой колонкой. Используя отвертку, выкручиваем и отжимаем защелки, чтобы убрать накладку;
Верхний кожух можно демонтировать частично, убрав его под панель приборов. Если руль заблокировался в дороге, можно просто выбить нижний элемент замка и достать пружину, удерживающую блокиратор. Тогда вы сможете доехать до ближайшей станции технического обслуживания;
Для демонтажа личинки замка придется убрать руль. Для этого выкручиваем рулевое колесо на 90 градусов. Используя торцевой ключ на 5.5 нужно открутить крепежные болты;
Отсоединив три защелки, удаляем подушку безопасности вместе с кнопкой клаксона;
Далее мы получаем доступ к основному винту на 24, который удерживает руль – его нужно выкрутить, после чего можно убрать рулевое колесо;
Используя скотч, закрепляем кожух часовой пружины и посредством отвертки достаем центральную втулку. Далее открепляем защелки, на которых удерживается переключатель зажигания, и вытаскиваем его;
Подрулевые переключатели можно демонтировать путем отжатия сверху защелок и отключения разъемов. Достаточно отвести их в стороны, чтобы они не препятствовали дальнейшим действиям;
Используя ключ TORX, выкручиваем сзади замочной конструкции крепление PATS и полностью убираем его с корпуса личинки;
Убираем корпус часовой пружины, изначально вытащив две защелки, а затем отсоединяя разъем.

Как проверить катушку зажигания

Тестирование детали

Процесс проверки требует выполнения нескольких основных действий:

отсоедините жгут проводов от детали;
один щуп тестера нужно отправить к «массе» двигателя, второй – к среднему выводу колодки проводов;
включите зажигание, напряжение должно быть равно аналогичному на выводах аккумулятора;
проверьте сопротивление первичной обмотки (в норме 1-2 Ом);
вторичной (в норме 8-9 кОм).

При наличии каких-либо неисправностей необходимо произвести замену данного узла.

Характерные неисправности узла

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Свечи зажигания в бензиновом двигателе 1,6 л

1. Выключаем зажигание и все электропотребители, и извлекаем ключ из замка зажигания.

2. Убеждаемся, что двигатель достаточно остыл.

Примечание: Если свечи демонтируются на горячем двигателе, то может быть сорвана резьба для свечи в головке блока цилиндров, которая изготовлена из легкого металла.

3. Открываем капот.

4. Отсоединяем провод от отрицательной клеммы аккумуляторной батареи.

Примечание: При наличии штатной магнитолы, при последующем подсоединении провода к отрицательной клемме аккумуляторной батареи, она может запросить код.

5. Далее, чтобы можно было добраться до свечей зажигания, необходимо снять корпус воздушного фильтра. Для этого выполняем следующее.

6. Ключом на 10 отворачиваем два болта крепления корпуса воздушного фильтра.

7. Извлекаем пластиковый упор и затем отсоединяем патрубок забора воздуха от корпуса воздушного фильтра.

8. С левой стороны (если смотреть против движения) отсоединяем трубку вентиляции картера от корпуса воздушного фильтра.

9. Отстегиваем или ослабляем хомут и отсоединяем впускной воздуховод от корпуса воздушного фильтра.

10. Просто потянув вверх, снимаем со втулок корпус воздушного фильтра. Убираем корпус в сторону, чтобы в дальнейшем он нам не мешал.

11. Взявшись за наконечники высоковольтных проводов и, потянув вверх, отсоединяем их от свечей зажигания. Убираем провода в сторону, чтобы они нам не мешали.

Примечание: Снимаем высоковольтный провод, держа пальцами за наконечник. Если тянуть непосредственно за сам провод, то можно разорвать контакт провода с наконечником.

12. При помощи сжатого воздуха удаляем частички пыли и мусора с области вокруг свечей зажигания, а также из свечных колодцев, чтобы эти частицы потом не попали в цилиндры.

Примечание: Не удаленные согласно указанию выше частицы могут попасть в камеру сгорания и привести к не контролируемым процессам сгорания.

13. Ключом с высокой головкой на 16 и с удлинителем отворачиваем свечу зажигания.

14. Извлекаем старую свечу зажигания из головки блока цилиндров и удаляем ее в отходы.

15. Перед установной новой свечи убеждаемся, что в свечном колодце и на уплотняемой поверхности нет частичек нагара или отложений. При необходимости аккуратно их удаляем.

Примечание: Не удаленные согласно указанию выше отложения могут привести к негерметичности и к разбалтыванию свечи зажигания при работе двигателя.

16. Берем новую свечу зажигания и наносим на ее резьбу немного никелевой противозадирной смазки.

Примечание: Используйте только оригинальные свечи зажигания.

17. Устанавливаем свечу на свечную головку…

… и вставляем ее в головку блока цилиндров. Затягиваем свечу с моментом затяжки в 20 Н·м.

Примечание: – При затяжке следим за тем, чтобы свечу зажигания не закусило, и она не закручивалась боком. – При затяжке рекомендуется пользоваться динамометрическим ключом, чтобы не сорвать резьбу свечи зажигания и затянуть ее с требуемым усилием. Недостаточная затяжка свечей зажигания приводит к негерметичности и разбалтыванию свечей зажигания во время работы двигателя.

18. Аналогично меняем остальные свечи зажигания.

19. Перед подсоединением наконечников высоковольтных проводов, проверяем состояние наконечника и самого провода. При наличии коррозии на наконечнике, очищаем его. Протертые провода или провода со следами нагара нужно заменить.

20. До упора подсоединяем наконечники высоковольтных проводов к свечам зажигания.

21. Устанавливаем корпус воздушного фильтра на двигатель.

22. Закрепляем корпус воздушного фильтра двумя болтами и обратно подсоединяем к нему патрубок забора воздуха, впускной воздуховод и трубку вентиляции картера.

23. Подсоединяем провод к отрицательной клемме аккумуляторной батареи.

24. Закрываем капот.
