Оригинальный (заводской) механизм дворников (трапеция). Используется для замены пришедшего в негодность штатного.

Вес, кг: 2.65 Размеры, см: 65 х 20 х 11 Объем, м3: 0.01430

Как заменить резистор и предохранитель печки на автомобиле Ford Focus 2

Не остаться без отопителя в холодную погоду — это то, о чём стоит подумать в тёплое время года. Очень разумным будет проверить работу до наступления холодного времени года, чтобы по теплу разобраться с неисправностями печки. И в холода выехать с исправным отопителем. Есть ряд дефектов, которые можно исправить своими руками, не прибегая к помощи специалистов и специального оборудования. К таким неисправностям относится выход из строя терморезистора.

Sources:

https://tsa-auto.ru/zamerzayut-dvorniki-ff2/ https://syzran-avto.ru/FORD/kak-snyat-rezistor-otopitelya-na-FORD-fokus-2.html

Ford Focus Sedan «Симпатяга» › Бортжурнал › Пошаговый ремонт трапеции стеклоочистителя своими руками(Ford Focus I)

Привет, «фокусники» да и автолюбители)Представляю Вам пошаговый ремонт трапеции стеклоочистителя.

Предыстория:Как-то раз в дождь включил «дворники» и они, недолго поработав, просто остановились посередине «лобовухи». Полез я, значит, под капот к трапеции и обнаружил слетевшую с шарнира нижнюю тягу. Посмотрел, покрутил и понял, что пришёл конец пластмассовой втулке, что крепится в тяге и является своеобразным «коленом» для трапеции. На первое время там приколхозил кой-чего, дабы найти способ восстановления трапеции.Спустя некоторое время поисков в интернете я нашёл ответ на вопрос «как восстановить работоспособность трапеции?» и теперь делюсь этим с Вами)Итак, нам нужен ремкомплект трапеции стеклоочистителя ЛАДА(2110, Калина и т.д.). В ремкомплект входят сами втулки и штопорные кольца. Нашёл я его в типичном ВАЗовском автомагазине. Стоимость сия чуда — 80 рублей).

Приступаем к работе:1-е — снимаем «дворники»;2-е — снимаем пластмассовую защиту, что закрывает трапецию и салонный фильтр;3-е — откручиваем 3 болта крепления трапеции(первые три фото);4-е -вытягиваем трапецию из-под стекла дабы легче было с ней работать;5-е — ломаем старую втулку;6-е — берём новую втулку и размягчаем её в кипячёной воде минуту или две;7-е — вставляем новую втулку на её законное место и снизу на неё одеваем(напрессовываем)штопорное кольцо(я напрессовывал с помощью 2-х плоскогубцев);8-е — начиняем втулку или литолом, или графитной смазкой, или ещё чем;9-е — набрав в шприц полусинтетического масла «прокапываем» шарниры, которые не будете менять(у меня для такого обряда были сделаны спецотверстия).10-е — собираем всё в обратном порядке.

Вот и всё. Дел-то… 15-20 минут и всё в ажуре) Теперь Ваши «дворники» ещё не скоро огорчат Вас вновь)

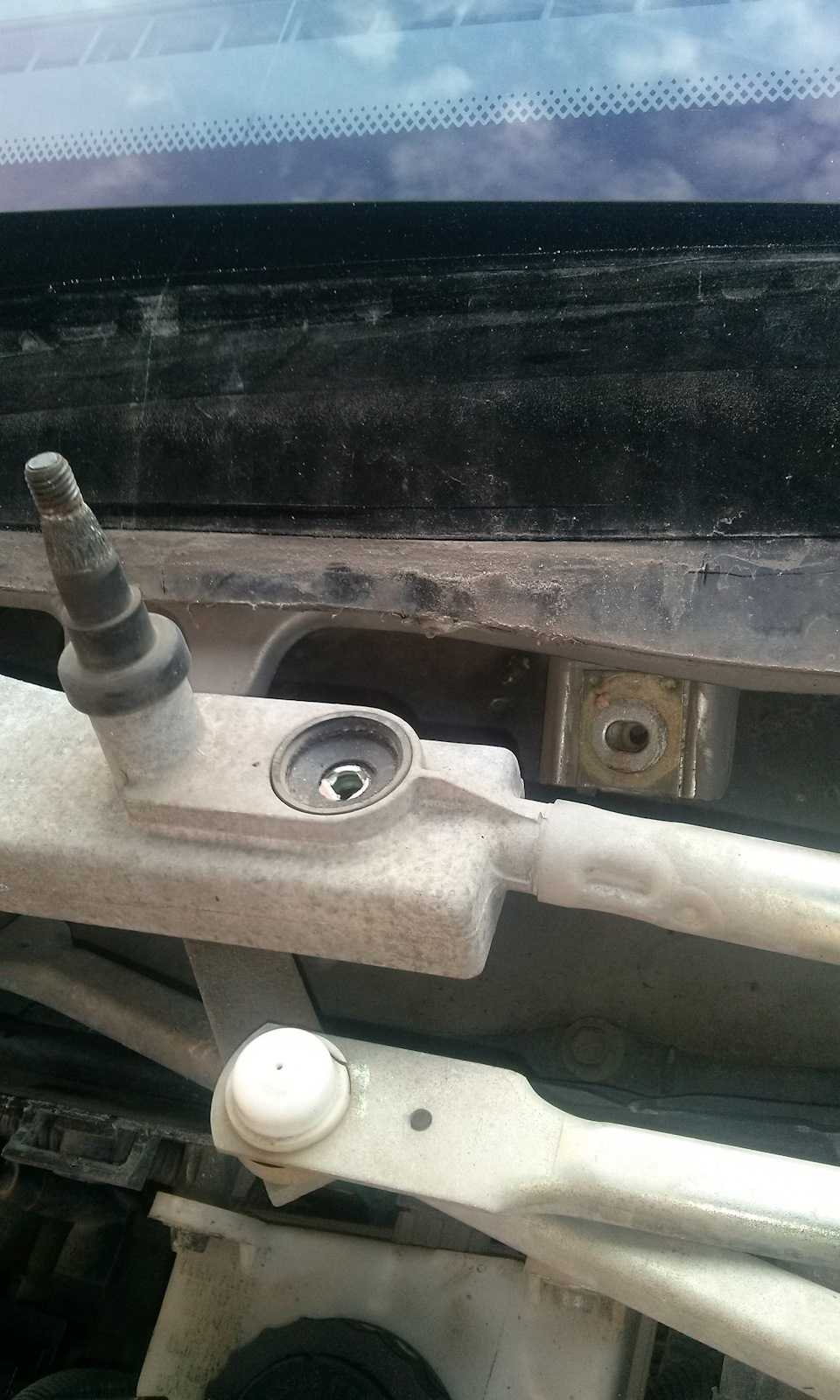

Полный размер1-й болт крепления.

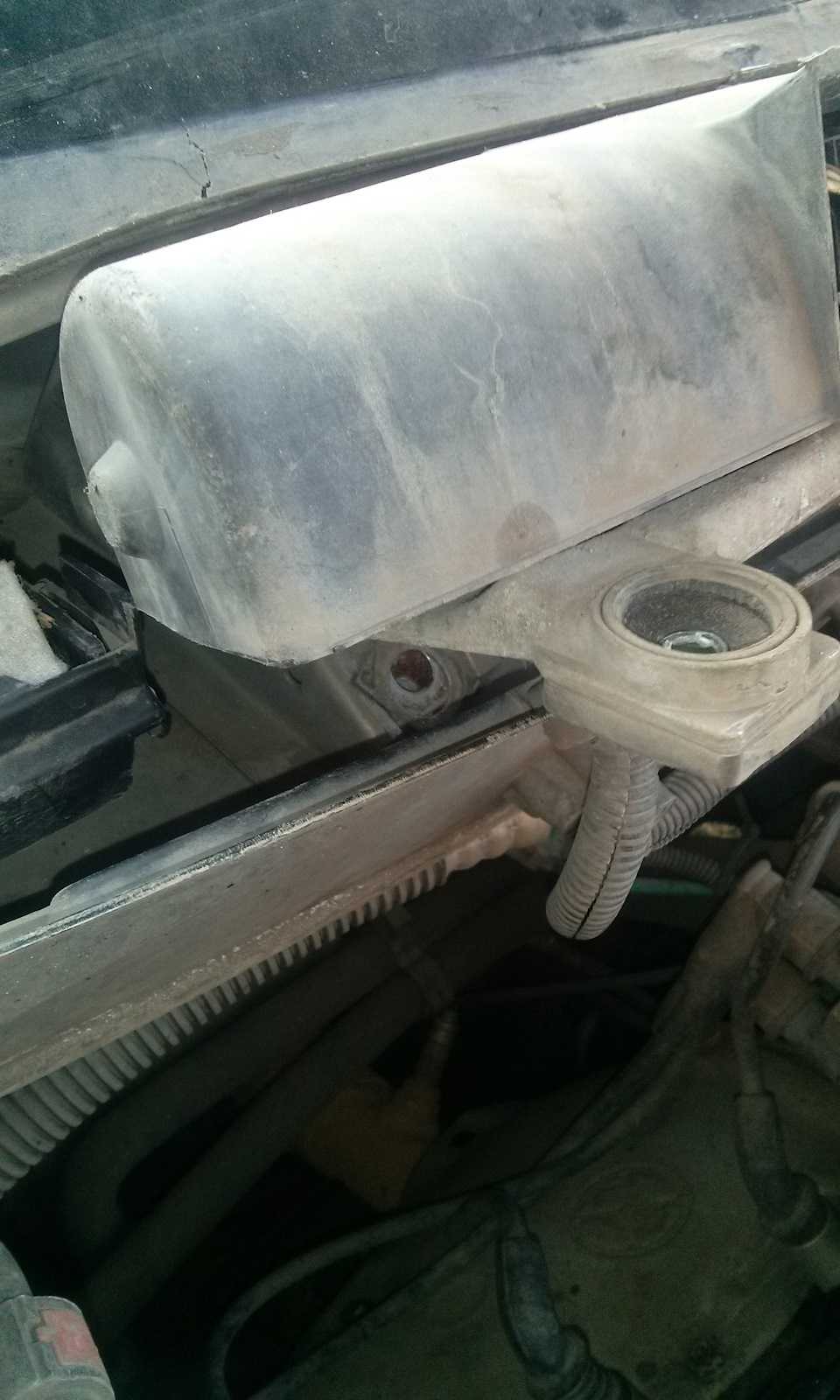

Полный размер2-й болт крепления.

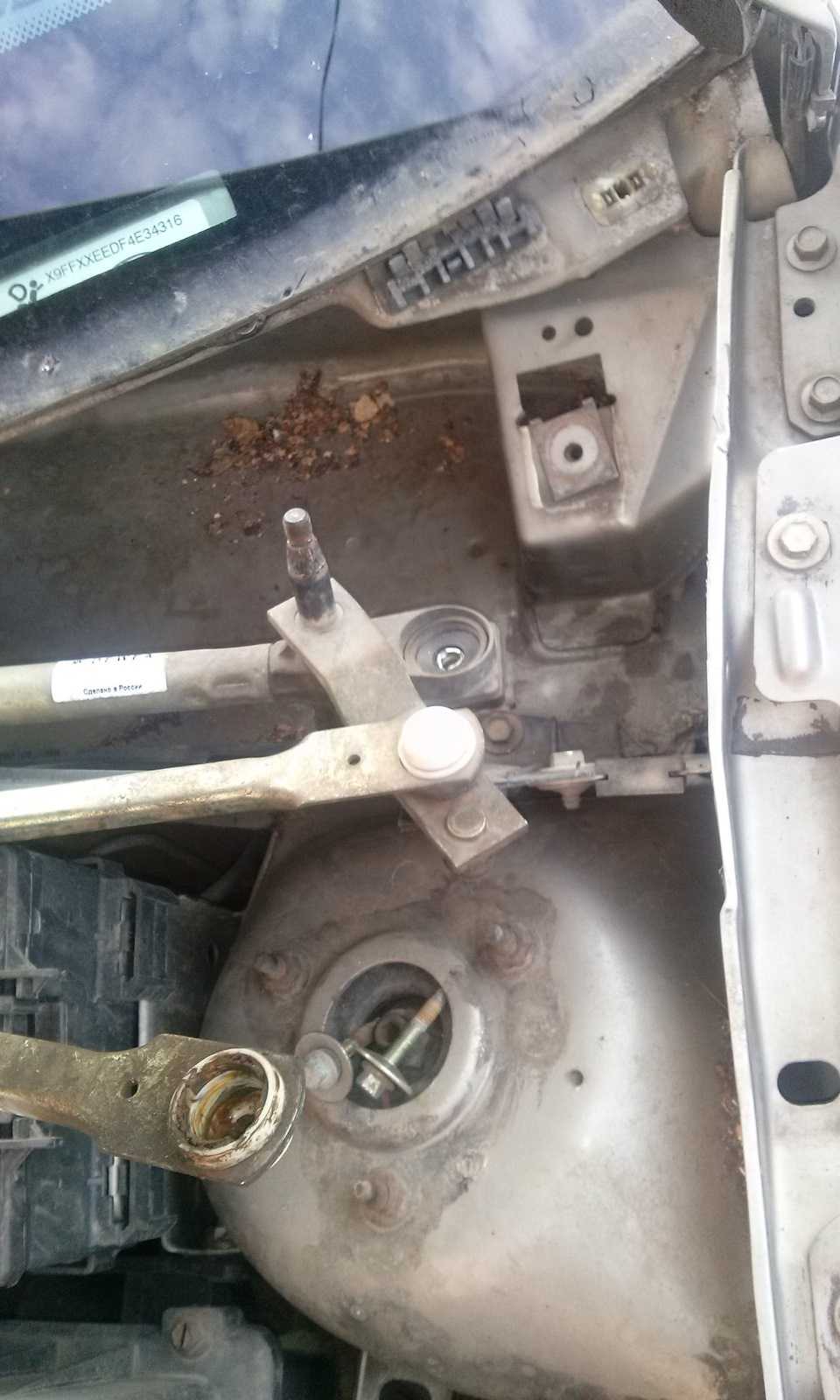

Полный размер3-й болт крепления.

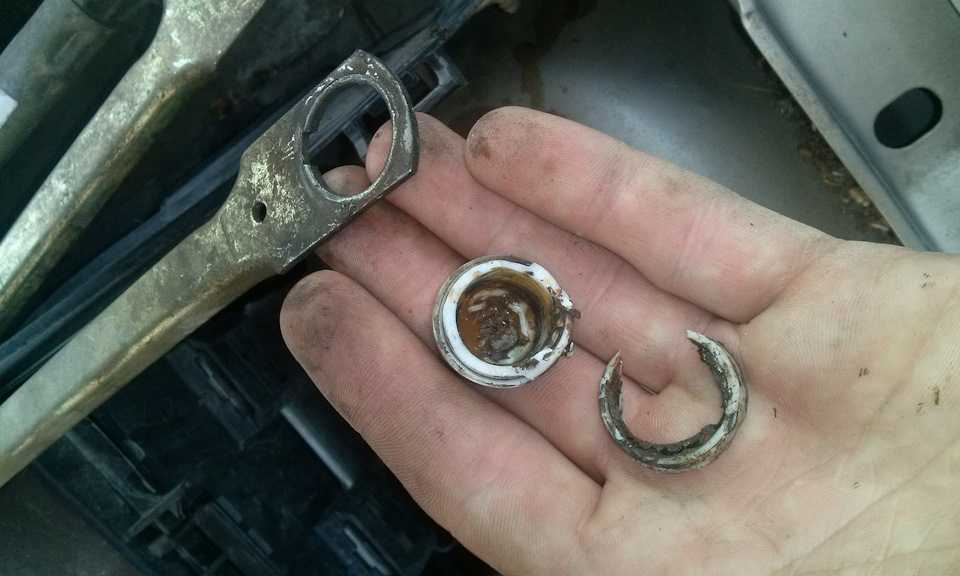

Полный размерУдаление втулки.

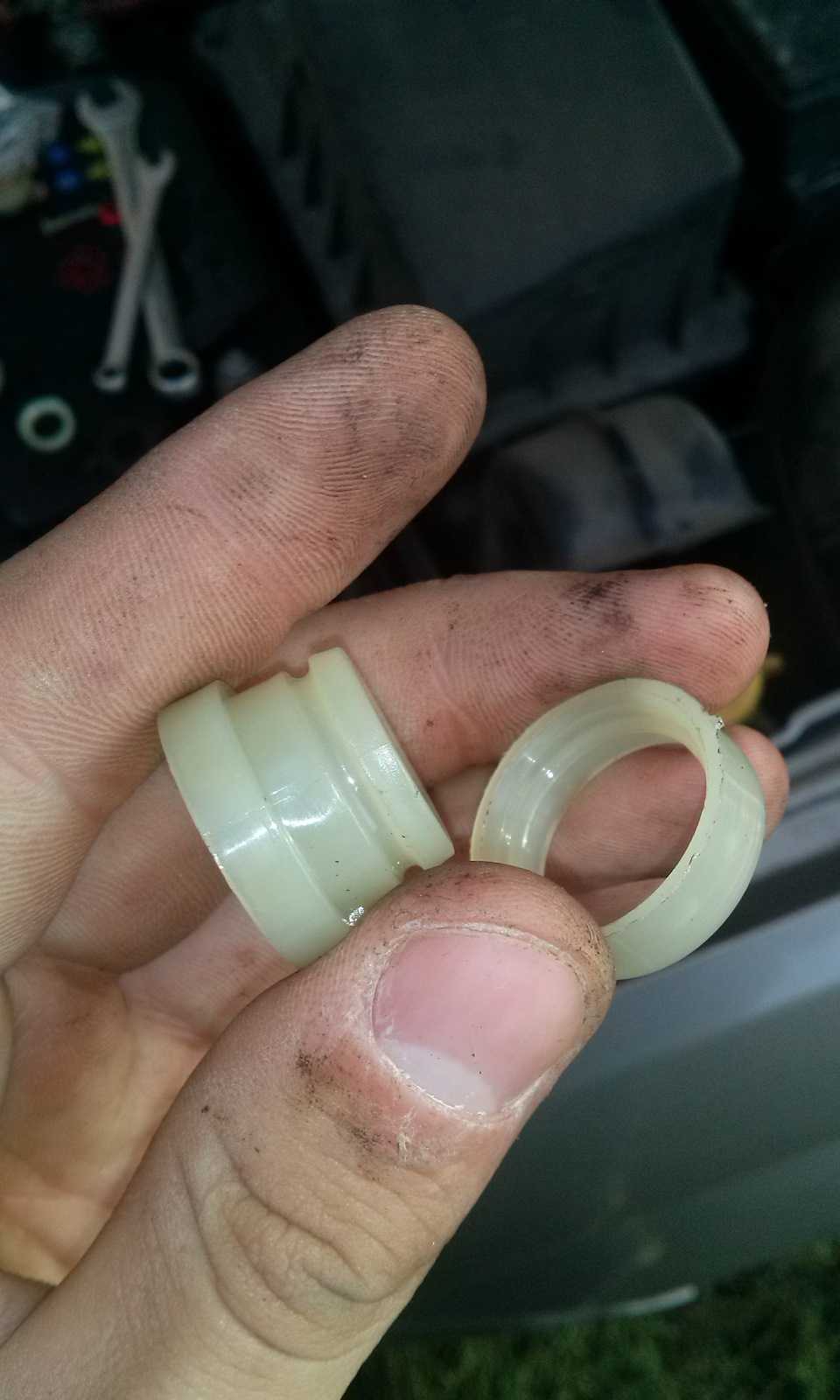

Полный размерНовая втулка.

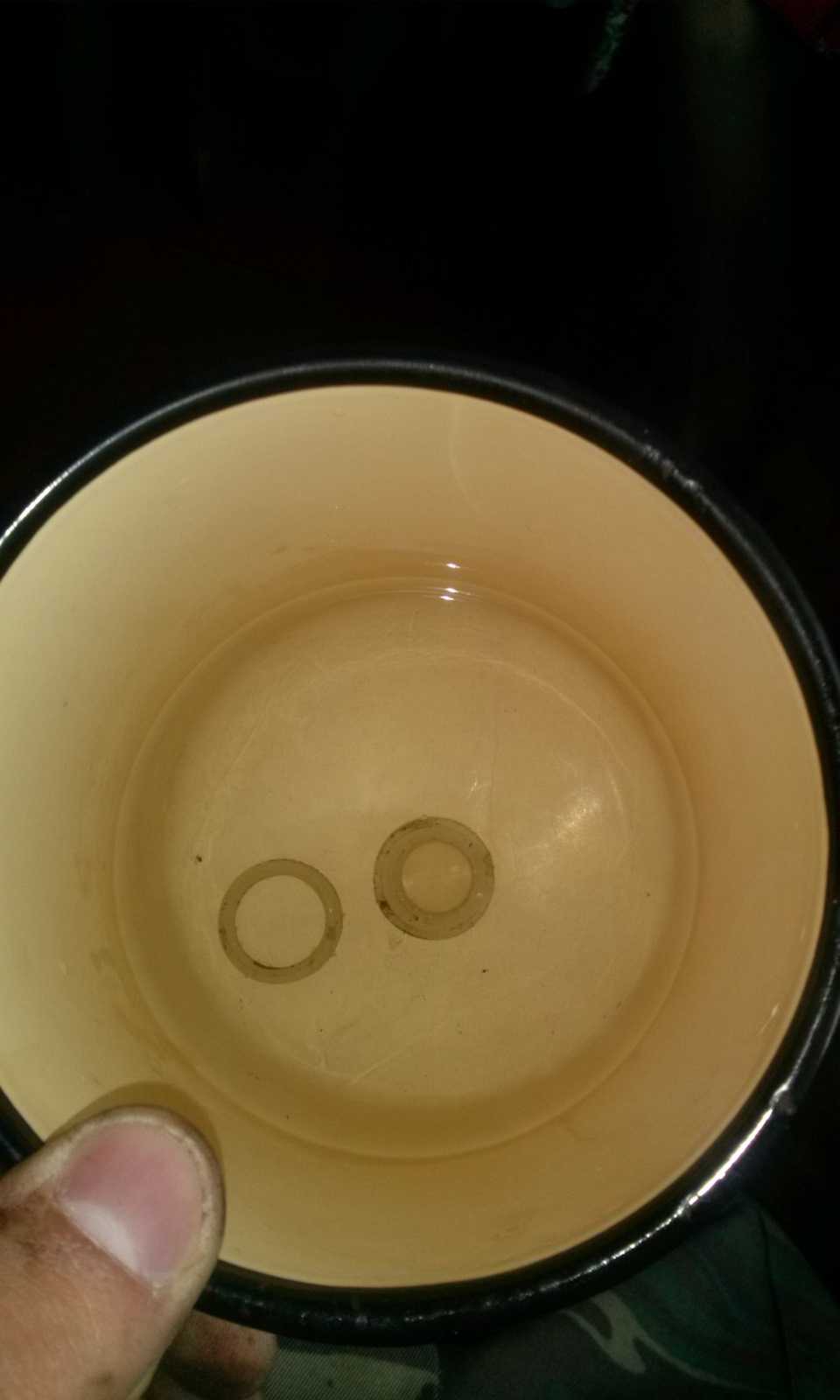

Полный размерРазмягчение пластмассы в кипятке.

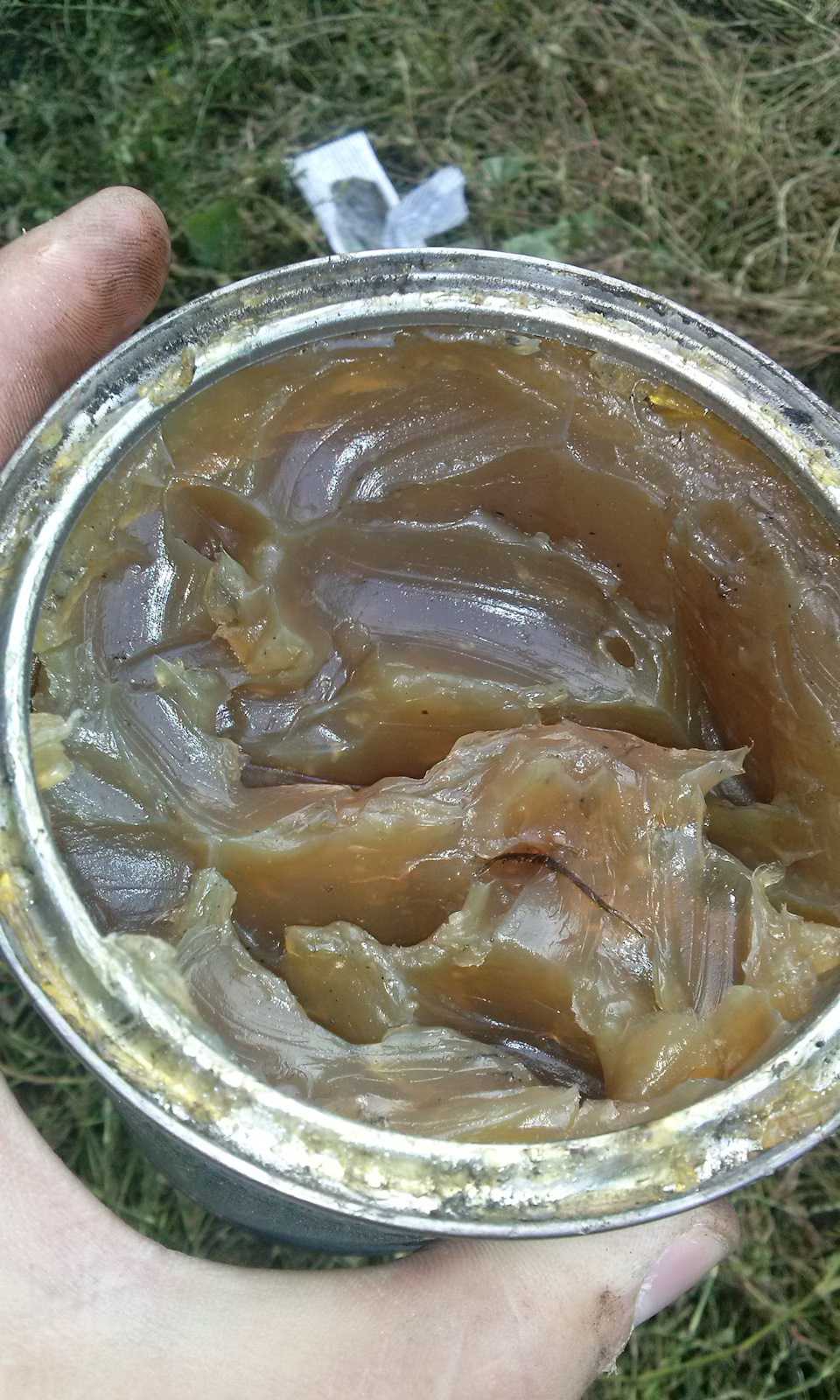

Полный размерНачиняем втулку литолом.

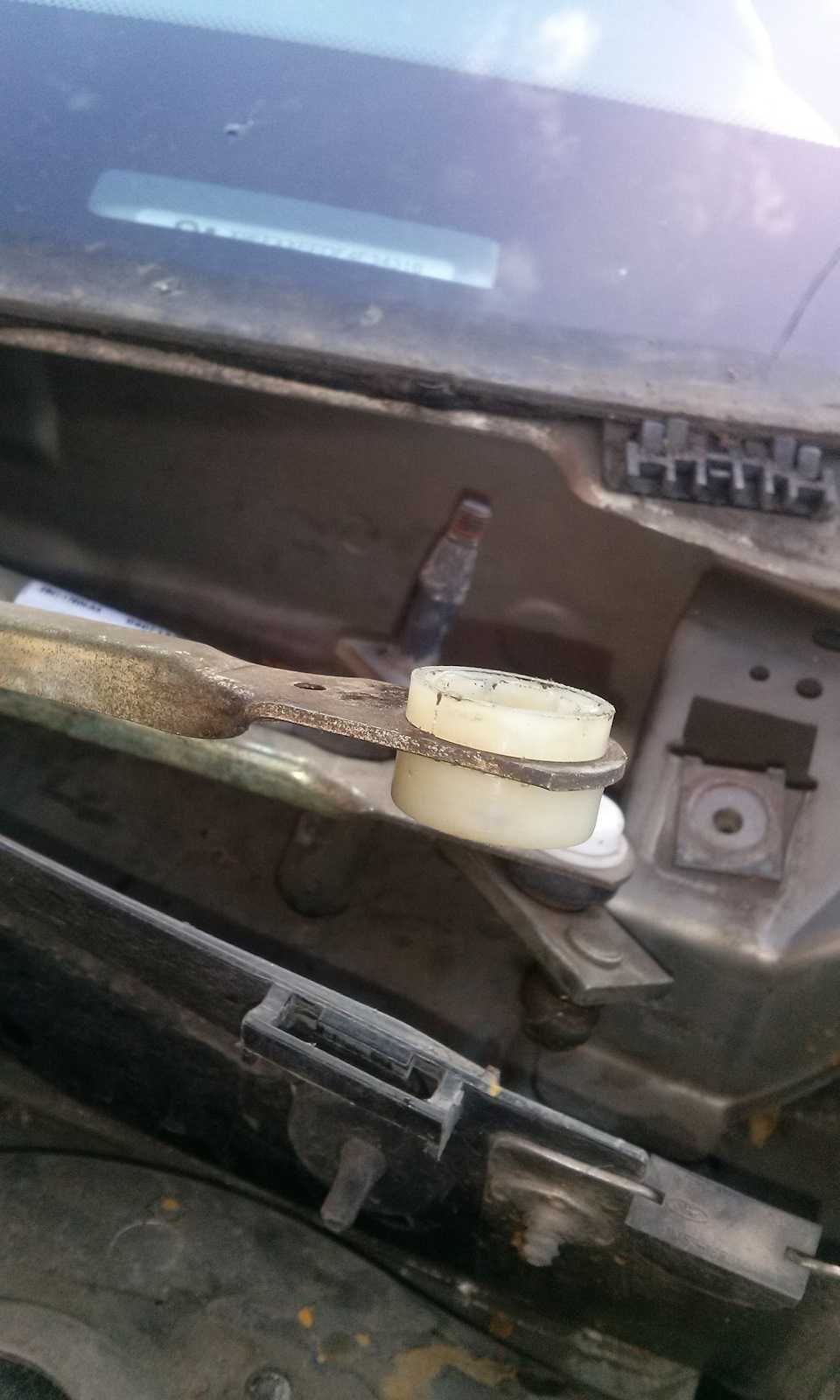

Полный размерЗапрессовываем.

Особенности замены дворников

Как осуществляется замена дворников на второй, третий или четвертый Фокус? Подробная информация по этому вопросу для автомобилей в разных кузовах приведена ниже.

На лобовом стекле

Чтобы произвести замены старых и изношенных очистителей на новые, никаких специфических знаний или инструмента не потребуется.

Процедура выполняется следующим образом:

  1. Сначала рычаг самой щетки необходимо отодвинуть от лобового стекла. На самом рычаге имеется пружинка, поэтому для выполнения этой задачи нужно будет приложить определенные усилия.
  2. После этого саму щетку следует повернуть перпендикулярно рычагу, таким образом, чтобы крепление адаптера, отмеченное стрелкой, могло выйти из зацепления с обоймой очистителя.
  3. Далее, можно демонтировать дворник с так называемого пальца адаптера.
  4. Производится замена одного элемента на Форд Фокус 2, 3 или 4, после чего аналогичным образом меняется вторая щетка. В целом процедура замены при покупке щеток соответствующего размера занимает не более пяти минут.

Износившиеся и новые резинки

На заднем стекле универсала и хетчбека

Что касается моделей в кузове универсал или хэтчбек, то в этом случае, как и в предыдущем, никакой инструмент или знания не потребуются.

Процедура в целом занимает несколько минут, порядок действий следующий:

  1. В первую очередь необходимо отвести рычаг непосредственно самого очистителя от лобового стекла. На рычаге расположена пружинка, так что опять же, придется приложить определенные усилия. От вас требуется извлечь ось так называемого коромысла из места установки держателя, которое находится непосредственно в рычаге. В ходе выполнения этой задачи держатель будет оказывать сопротивление, так что его нужно будет преодолеть.
  2. Далее, производится монтаж нового очистителя в обратной последовательности. Следует отметить, что при этом ось так называемого коромысла стеклоочистителя необходимо ввести в держатель рычага до того момента, пока вы не услышите щелчок.

Покупая щетки для лобового или заднего стекла, необходимо отдавать предпочтение более качественным вариантам. В противном случае есть большая вероятность того, что вы купите низкокачественные стеклоочистители, которые быстро износятся и не смогут должны образом выполнять свои функции. Мы уже делали обзор касательно разновидностей и наиболее популярных производителей, подробная информация о брендах и их товаре приведена в этой статье.

Извините, в настоящее время нет доступных опросов.

Видео замена мотора отопителя в Форд Фокус 2:

Резервное видео как снять и заменить моторчик отопителя в Ford Focus 2:

Снятие моторчика на FF2 занятие не столько трудоемкое, сколько сопряжено с работой на ощупь.

Откручиваем 7 саморезов и снимаем бардачок.

Потянув в сторону, снимаем амортизатор крышки бардачка

Тянем на себя и снимаем крышку полностью

Снимаем крышку блока предохранителей

Снимаем блок предохранителей

Опускаем блок предохранителей как можно ниже, насколькопозволяет проводка

Отключаем разъем с заслонки рециркуляции воздуха

Снимаем клипсу и отклеиваем изоляцию

Заслонка крепится к корпусу тремя саморезами

Для наглядности, место расположения саморезов при снятой торпедке

Откручиваем 3 самореза крепления заслонки

Третий сзади увидеть нельзя (показан стрелкой). Откручиваем на ощупь

Снимаем и отводим в сторону заслонку. Удаляем старую смазку

Со стороны водителя отсоединяем разьём от моторчика вентилятора (2 провода)

Так же, со стороны водителя нащупываем фиксатор и, нажав на него к центру корпуса вентилятора, поворачиваем корпус против часовой стрелки.

Никаких лишних усилий здесь прилагать не следует. Отщелкивается и поворачивается все усилием одной руки.

Заслонку опускаем вниз, а мотор уводим в правый верхний угол

Возвращаем на место заслонку и опускаем моторчик вниз, через окно блока предохранителей

Собирается все в обратной последовательности.

При сборке, нанесите свежую смазку на заслонку рециркуляции.

Втулки – частая болезнь трапеции Нивы

Очень часто возникшие проблемы с дворниками на могут привести к изнашиванию втулок трапеции. Если Вы заметили, что появился свободный ход и дворники Нивы расшатались, то это напрямую указывает на проблему втулок. Такое могло произойти из-за того, что в них попала пыль и песок, резко увеличился их износ и дворники Нивы стали работать неисправно.

Чаще всего, асинхронность и запаздывание дворников относительно друг друга говорит о том, что появилась необходимость ремонтировать трапецию Нивы Шевроле. Можно постараться заняться ее ремонтом, а если отремонтировать не получилось, то придется полностью ее заменить.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.
Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.
Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.
Крестовой отверткой вывинчиваются крепежные элементы жабо.
Открыть капот.
Отвести в сторону резиновый уплотнитель капота.
Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.
И один винт снизу, который расположен под бачком тормозной системы.
Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.
Снимаем жабо, потянув ее на себя.
Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.
После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.
Снять шумоизоляцию.
Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.
Гайки крепления платформы расположены на колесных арках со стороны колеса.
Снять платформу, и убрать ее в сторону.
Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.
И вторая гайка на «10» крепления трапеции на Приоре.
Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.
Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре.
На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.
Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».
Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Это интересно! После установки трапеции с моторчиком на место, не спешите устанавливать жабо. Сначала включите дворники, и дайте им отработать один такт. Затем установите на место рычаги с дворниками, и проверьте, как они работают. Если все в порядке, тогда можно продолжать сборку. Если возникают дефекты работы, например, они не дотирают или начинают движение вниз, а затем вверх, тогда следует произвести сначала их регулировку. Регулировка выполняется путем изменения положения пластины, которая показана стрелкой на фото выше.

На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.

Причины неисправности моторчика дворников

Мотор привода стеклоочистителей имеет слабое место в виде большого количества контактов в цепи. В итоге велики потери напряжения, а хотя бы один некачественный контакт приводит к ухудшению стабильности работы. При этом не всегда проблема в самом двигателе. А значит, не стоит спешить с вопросом, как поменять моторчик дворников, без полной проверки всех контактов в электрической цепи.

Предохранитель. Первым делом проверить предохранитель. Это сделать просто, а выходят из строя они довольно часто.

Работоспособность

Уделить внимание выключателю, корректно ли он замыкает и размыкает электрическую цепь.

Рабочие параметры. Проверить сопротивление на клеммах прерывателя при помощи омметра

Если сопротивление отсутствует, то это достаточная причина для замены прерывателя.

Корректность подключения. Без включения дворников измерить сопротивление между массой и клеммой № 4. При показаниях прибора, отличных от нуля, необходимо обеспечить нормальное заземление.

Провести замер напряжения на клемме № 5 при включенном на малую скорость стеклоочистителе. Если значение соответствует таковому на аккумуляторе, тогда отсутствие движения мотора указывает на необходимость изучить следующий раздел, где рассказано, как поменять мотор дворников.

Габаритные огни

Например, схема электрическая Лада Приора универсал имеет функцию как автоматического, так и ручного включения габаритных огней. Само включение происходит после поворота ручки габаритных огней и фар на приборной панели. Срабатывает контакт, включаются огни.

В схеме стоят предохранители, которые служат для защиты от перенапряжений и замыканий. Питание подается на лампу, расположенную на приборной панели. Для регулировки яркости огней применяется специальный регулятор, расположенный на модуле управления освещением.

Схема фар Приоры отличается от иных автомобилей. Схема электрическая ВАЗ Приора содержит датчик освещения, а также блок управления освещением. После включения зажигания и кнопки управления освещением срабатывает электронный блок, отвечающий за управление освещением.

Если освещенности не достаточно на улице, то на блок поступает сигнал от датчика, который расположен на лобовом стекле. Там же находится и датчик дождя. После получения подобного сигнала электронный блок управления подает питание на катушку электромагнитного реле. Подается питание на фары.

Когда требуется замена дворников в Калине?

Со временем владельцы практичных Лада Калина замечают появление на поверхности лобового стекла следов от щеток. Такие «артефакты» создают препятствие хорошей обзорности. В данной ситуации потребуется замена обозначенных компонентов, вероятно, потребуется замена трапеции

Многие бывалые владельцы советуют приобретать бескаркасные щетки, которые, по их мнению, способны «отважно» противостоять температурным перепадам и могут продемонстрировать сравнительно больший ресурс, равный примерно 1,5 миллиона циклов

Перед заменой следует уяснить потребный размер изделий. Для Лада Калина следует приобретать щетку водительской стороны длиной 600 мм, а для зоны стекла напротив пассажира – 400 мм. Для стекла кормы щетка обладает стандартным параметром, составляющим 360 мм. Этот дворник значительно реже подвергается замене, поскольку интенсивность его работы существенно ниже в сравнении с передними компонентами.

Замена мотора отопителя в Форд Фокус 2, фото и видео инструкция

Аккуратно, дабы не повредить защелку, снимаем нижнюю часть отделки пластик полукруглой формы с лицевой панели. Открутив расположенные под отделкой болты, необходимо снять металлические уголки.

Обе части нижней секции корпуса печки также необходимо снять. Для этого выкручиваем крепежные саморезы и аккуратно отгибаем защелки. Снимаем снять мотор печки форд фокус 2 и оба воздуховода, после чего отсоединяем корпус печки, вместе с которым должен показаться и радиатор.

Сделать это не так.

Дабы облегчить этот процесс, необходимо немного разогнуть в сторону ребра жесткости торпеды. От радиатора необходимо отсоединить все шланги, после чего извлечь корпус отопителя вместе с. После ремонта или замены радиатора снять мотор печки форд фокус 2 узла осуществляется по обратной схеме.

RU Главные предпосылки неисправности печки Форда Фокус 2 Автомобиль сейчас — это не только лишь средство передвижения. В собственной машине раз в день люди проводят много времени, в особенности это касается обитателей крупного города.

Комфорт в Форд Фокус второго поколения обеспечивается разными устройствами и системами, которые позволяют водителю и пассажиру не ощущать никаких неудобств. Очень принципиальной является печка, без которой эксплуатировать автомобиль в зимнее время фактически нереально. Что делать, если не работает печка на Форд Фокус 2?

Покажем как сделать эту операцию своими руками в видео фото и видео инструкции. Открываем бардачок, откручиваем 4 верхних винта крепления сверху и 3 винта снизу, они прячутся под снять мотор печки форд фокус 2 заглушками: Винты крепления под звёздочку Торкс Т После откручивания тянем бардачок на себя, отсоединяем штекер с проводами.

Поддеваем отвёрткой амортизатор и отсоединяем его: Тянем на себя крышку бардачка и снимаем её.

Ремонт трапеции дворников Galant EA #2

В этот раз попробуем понять, как решить проблему заклинивших дворников.

Иногда автовладельцы Galant`ов, жалуются на то, что водительский дворник бьет об водительскую стойку, либо щелкает в ходу, и цепляет о капот. Как снять трапецию дворников на галанте мы также рассказывали: как снять трапецию дворников

Очевидно, что проблема заключается в закисшем штоке силоминового треугольника крепления.

Левое крепление трапеции дворников Galant EA

Правое крепление трапеции дворников Galant EA

Шары тоже осматриваем, но делать ревизию я не стал.

Все ходит мягко и без закусов, хоть и грязное, но при попытке разобрать пластик может рассыпаться от старости.

Шаровые соединения трапеции дворников

Тот шар, что одевается на моторчик отмоем и смажем, тут уже сам Бог велел.

Шаровое соединение трапеции дворников на моторчик

Водительский треугольник-крепление трапеция на штоке не крутится вообще.

Чистим болото и при помощи острого самореза, либо шила, извлекаем стопорное кольцо, а затем и шайбу.

Извлекаем стопорное кольцо фиксации штока

Чтобы не испортить резьбу штока, накручиваем гайку и в нее вкручиваем болт, по которому и будем выстукивать шток и крепления.

Выбиваем шток при помощи молоточка

Становится ясно, смазка давно потеряла свои свойства под действием воды сверху и превратилась в абразив, который и заклинил шток в пластиковых втулках.

Шток втулки трапеции дворников

Но ржавчина не успела поесть шток, только начала завтракать:)

Втулки у нас оказались в отличном состоянии и не потребовали замены.

Шток втулки трапеции дворников

Я решил сделать ревизию и пассажирскому штоку, хотя он и крутился достаточно легко.

Пассажирский шток трапеции дворников

Ну и колечки которые используются для фиксации штока.

Колечки и шайбы для фиксации штока

Но на случай необходимости замены втулок, на простора интернета наткнулся на статью.

Используются новые стартерные втулки от AUDI с каталожным номером FEBI 02181.

Стартерные втулки FEBI 02181

В моем же случае берем наждачную бумагу и приводим в человеческий вид шток.

Восстанавливаем шток наждачной бумагой зерном 800

Восстанавливаем шток наждачной бумагой зерном 800

Можно было бы заполировать до идеала, но не было нужной бумаги, да и это не имеет практического смысла.

Смазываем тонким и ровным слоем шток влагостойкой смазкой, названия у меня не осталось, увы.

Ну и колечки которые используются для фиксации штока

Теперь собираем все в обратном порядке, излишки смазки вытираем.

Устанавливаем трапецию обратно, радуемся, ликуем!
