Люфт рулевого управления

Видео: Как продлить срок службы рулевых наконечников

Рулевой механизм с гидроусилителем Ford focus 2 и Ford focus 3: 1 – наконечник рулевой тяги (правый); 2 – левая рулевая тяга; 3, 11 – защитные чехлы; 4 – термоэкран; 5 – рулевой вал; 6 – рулевая колонка; 7 – рычаг блокировки положения рулевой колонки; 8 – рулевой вал; 9 – уплотнительный чехол; 10 – картер рулевого механизма; 12 – наконечник рулевой тяги (левый); 13 – правая рулевая тяга

Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на двигателе и приводится общим с генератором поликлиновым ремнем. При отказе усилителя рулевого управления возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Картер рулевого механизма установлен в подкапотном пространстве и закреплен болтами на поперечине передней подвески.

Рулевая колонка травмобезопасная, с механизмом регулировки положения рулевого колеса, оборудована энергопоглощающими устройствами, повышающими пассивную безопасность, и противоугонным устройством в замке зажигания, блокирующим от поворота вал рулевого колеса. На рулевой колонке также размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла и стекла двери задка (на автомобилях с кузовами хэтчбек и универсал), объединенные в блок подрулевых переключателей.

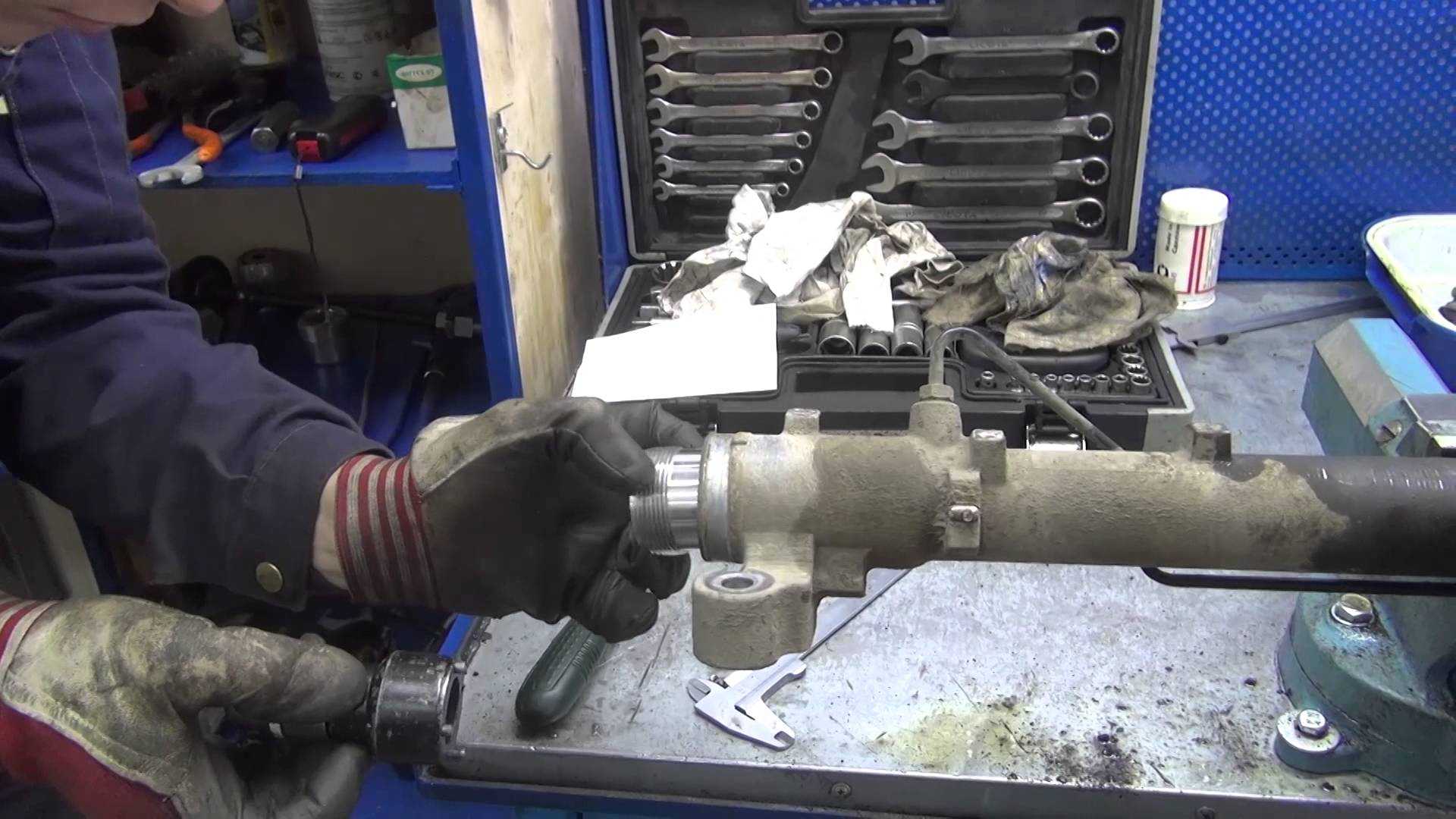

Как убрать люфт в рулевой рейке своими руками

Как самостоятельно осуществить подтяжку рейки:

  1. Чтобы отрегулировать рейку и убрать люфт, подтяните регулировочный винт, который находится в торцевой крышке рулевого механизма.
  2. Используйте эстакаду яму в гараже. Если такие идеальные условия недоступны, для подтяжки рейки можно применить домкраты. Обязательно укрепите машину после подъема на упорных «козлах».
  3. Выставьте передние колеса прямо (ровно) перед подъемом кузова автомобиля с помощью домкратов.
  4. В соответствии с ГОСТом РФ люфт рулевого механизма не должен быть больше десяти градусов. Измерьте его люфтомером: существуют как современные электронные, так и примитивные приборы.
  5. Подтягивайте регулировочный винт медленно. В ходе процесса проверяйте ход руля, а также присутствие стука в колонке или люфта.
  6. Если вы считаете, что вам удалось убрать дефект, осуществите ходовое испытание. Ощутили тяжесть рулевого колеса при движении? Тогда немного ослабьте регулировочный винт.

Вам удалось убрать проблему, если рулевое колесо беспрепятственно возвращается в центральное положение, а стук или люфт не обнаруживаются.

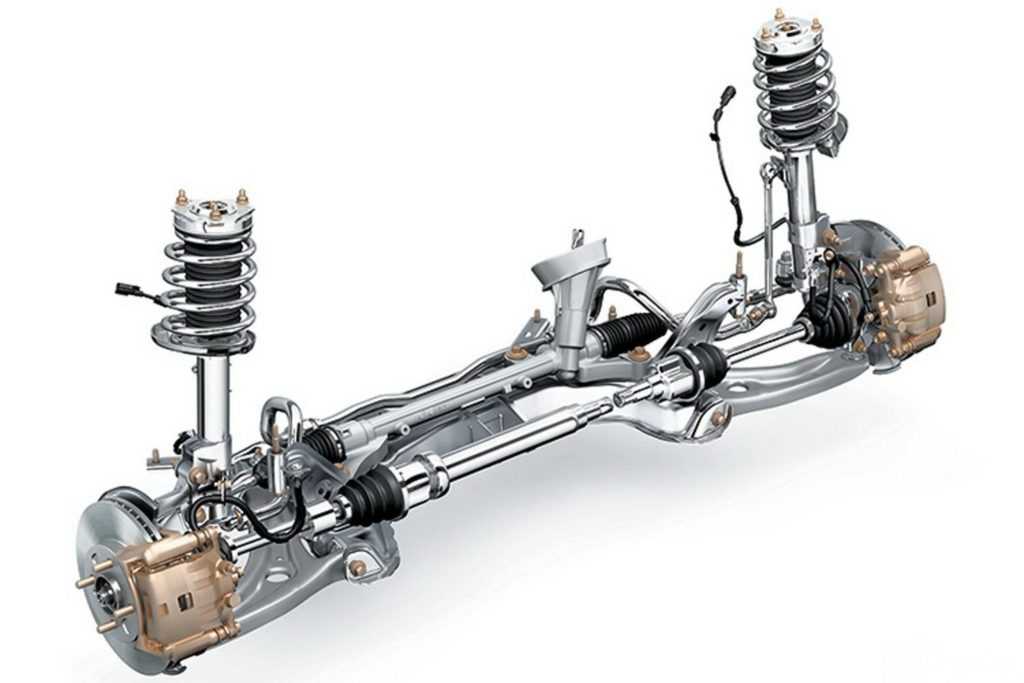

Характеристика

Рулевое управление выполняет несколько функций:

  • Увеличивает усилия, что прилагаются к рулю.
  • Передает вращательный момент на колеса через привод.
  • Производит самостоятельный возврат руля в нейтральное положение.

Главная составляющая данного механизма – это редуктор. Он имеет свое передаточное число (у каждого автомобиля этот параметр разный). На данный момент используется реечный рулевой механизм. Ранее производителями использовался червячный и винтовой узел.

Почему рейка так популярна? Данный механизм отличается простым устройством и высоким КПД. Благодаря конструктивным особенностям, может устанавливаться на автомобили с передним и задним приводом, а также на машины с независимой подвеской.

Причины люфта рулевого управления

Самостоятельно определить причины люфта автолюбителю довольно несложно. Для этого надо установить машину на ровную площадку, открыть капот, установить колеса в положение, соответствующее прямолинейному движению и резко поворачивая руль в обе стороны на небольшой угол (для этого Вам понадобится помощник) рукой прощупать все узлы, из-за неисправности которых возникает люфт в рулевом управлении. Ваша рука сразу почувствует неисправный узел по характерному сдвигу во время покачивания колеса.

Ослабление затяжки гайки

Самой «безобидной» причиной появления допустимого люфта руля является ослабление крепления рулевого колеса из-за отворачивания гайки его крепления. Для устранения этой неисправности достаточно снять его декоративную обшивку и торцовым ключом соответствующего размера затянуть гайку рекомендуемым моментом. На большинстве современных автомобилей в обшивке руля установлен модуль подушки безопасности, который надо будет демонтировать, чтобы обеспечить доступ к гайке крепления. Поэтому все работы необходимо проводить с особой тщательностью, отключив клеммы от аккумулятора.

Ослабление затяжки гайки крепления рулевого колеса ведет за собой более неприятную проблему – из-за проворачивания его на оси начинается износ шлицов в месте соединения, что приводит к потере управления. Ремонт, заключающийся в обязательной замене поврежденных деталей, в этом случае надо проводить незамедлительно. Износ карданных шарниров на промежуточном валу приводит к так называемому «эффекту зубчатого колеса», проявляющегося тем, что при вращении руля имеет место его периодическое затирание. Такая неисправность приводит к ухудшению управляемости машиной, особенно на высоких скоростях. В этом случае необходима замена промежуточного вала.

Еще одной причиной, вызывающей люфт руля является ослабление крепления рулевого механизма к кузову или осадка резиновых прокладок между рулевым механизмом и кузовом. При возникновении данной неприятности необходимо произвести подтяжку гаек крепления механизма, либо заменить изношенные резиновые детали. Повышенный зазор в шестернях рейки тоже не сулит ничего хорошего. Он появляется вследствие выработки поверхностей соприкосновения зубчатой рейки и шестерни. Также в этом механизме сравнительно часто увеличиваются зазоры между рейкой и направляющими. Причем процесс износа ускоряется в разы в случае нарушения целостности защитных пыльников.

Износ наконечников тяг

Особенно опасен люфт в рулевом управлении, причиной которого, является износ наружных наконечников тяг. Наконечники тяг, это, пожалуй, самое уязвимое место во всей системе управления. Происходит это оттого, что они работают в непростых условиях, постоянно подвергаясь воздействию воды, грязи и т.п.

Серьезность неисправности заключается в том, что в результате происходит значительное увеличение осевых и радиальных зазоров в шаровом сочленении наконечника, и, в конце концов, он разрушается, вследствие чего автомобиль теряет управление. Предсказать последствия такой неисправности, особенно на большой скорости, нетрудно. В таких случаях необходимо немедленно обратиться в автомастерскую для замены наконечников.

Внутренние концы тяг крепятся к рулевому механизму через запрессованные в их концы резинометаллические шарниры. В случае износа этих шарниров при поворачивании руля слышен характерный металлический стук. Для устранения этой неисправности нужно запрессовать в тяги новые. Эта работа требует наличия прессового оборудования, поэтому ее лучше проводить в условиях автосервиса. Либо происходит откручивание болтов, крепящих тяги к механизму. В этом случае, для уменьшения и устранения люфта достаточно эти болты затянуть моментом указанным изготовителем.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Регулировка люфта рулевого колеса: как уменьшить свободный ход редуктора, подтянуть рулевую колонку

Механизм управления рулевого колеса претерпевает немалую нагрузку по время постоянной езды. Получается так, что большинство его систем узлов работает в экстремальном режиме, что, в свою очередь, приводит к быстрому износу. Одной из частых неисправностей, с которой приходится сталкиваться водителям, является возрастание люфта в рулевом колесе, когда автомобиль с задержкой реагирует на подающиеся ему команды. Чтобы устранить проблему, необязательно ехать на СТО, ремонт можно провести самостоятельно, если знать, как правильно это сделать.

Причины увеличения

Причиной увеличения люфта может быть неисправность одного из звеньев целой цепочки деталей, начиная от руля, заканчивая колёсами, включая рейку и тяги. Чтобы ничего не упустить, следует проводить поэтапный осмотр. Встречаются случаи, когда водитель обнаруживает появление люфта, забрав машину с СТО, где ремонтировалась ходовая часть. Такое иногда случается, если в процессе ремонта, механик попросту забудет затянуть гайку подшипника ступицы, и эта, казалось бы, незначительная оплошность приведёт к серьёзным последствиям.

Если эта ситуация к вам не относится, начните с проверки надёжности крепления руля. Бывает так, что даже немного раскрученная гайка крепления может стать причиной завышения величины люфта. Если с этим всё в порядке, начинайте выявление причины с диагностики рулевых тяг, внимательно рассмотрите наконечники — эти детали часто выходят из строя, что вполне может привести к увеличению люфта

Если проблем с тягами и наконечниками нет, обратите внимание на ступичный подшипник — его полуразваленное и, тем более, полностью разваленное состояние тоже может являться причиной свободного хода руля

Важным связующим звеном преобразования движения рулевого колеса в поворот шин является рулевая рейка. Это центральный агрегат управления, погрешность работы которого моментально даёт о себе знать стуками, раздающимися в районе передней оси, особенно при перемещении по ухабистой дороге. Причина увеличения рулевого люфта может крыться в некорректной регулировке рейки, а точнее, её перетяжке.

На что ещё стоит обратить внимание — состояние шаровых опор передней подвески. Эти детали позволяют передним колёсам беспрепятственно перемещаться вперёд и назад, совершать поворотные манёвры

Если выйдет из строя одна из них, верхняя или нижняя, это даст сбой функционирования рулевого управления. Неисправности часто сопровождаются лязгом в передней части автомобиля. Наконец, одна из самых банальных причин появления свободного хода рулевого управления может крыться в том, что гидравлическое масло отработало свой срок и необходима его замена.

Важно!Замена гидравлического масла должна проводиться хотя бы 1 раз в год при неинтенсивном режиме или 1 раз в 8 месяцев при постоянном задействовании

Проявление неисправности

Вот несколько симптомов или признаков, которые предупреждают вас о потенциальной проблеме в рулевом управлении, возникающей во время эксплуатации автомобиля.

Очень плотный (тугой) ход рулевого колеса или, наоборот, наличие люфта. Система рулевого управления поддерживается блоком управления с усилителем, который использует гидравлическое давление, что позволяет легко и быстро управлять рулевым колесом. Когда же оно начинает вращаться с большим усилием, или его «закусывает» при вращении, то одной из причин может быть потеря гидравлического давления.

Важно! Также стоит насторожиться, если появился люфт, и рулевое колесо стало слишком легко откликаться на управление (возможно создание иллюзии неровностей на дороге). В любом случае, это проблема, которая не исчезнет сама собой, причина должна быть проверена и устранена как можно скорее квалифицированным специалистом

Возможно весь ремонт обойдется добавлением жидкости для гидроусилителя руля или незначительной регулировкой механизма, но без внимания эти симптомы оставлять не стоит.

Утечка жидкости гидроусилителя руля (ГУРа). Как отмечено выше, иногда жесткое управление обусловлено низким уровнем жидкости ГУРа. Однако, поскольку рулевое управление имеет гидравлический привод, уровни жидкости не будут уменьшаться, если в системе отсутствует утечка. Если же уровень жидкости ГУРа ниже нормы или значительно уменьшается, это может означать, что надорван «пыльник» рулевой рейки, изношена прокладка или другая механическая проблема, вызывающая утечку, которая должна быть исправлена как можно скорее. В противном случае в рулевой рейке или гидроусилителе будет создаваться избыточное трение, потенциально разрушительное для рейки и других узлов, что может привести к аварии.

Течь жидкости ГУРа можно отличить от других жидкостей по запаху (как правило, это запах горелого масла). Она также типично красного или розового цвета, которое капает с задней части вашего двигателя. Если вы обнаружите этот тип жидкости под своим автомобилем, как можно скорее обратитесь к механику, чтобы проверить и устранить утечку, прежде чем это приведет к дополнительным повреждениям, потребовав более серьезный ремонт рулевой рейки Форд Фокус 3. Гул при движении, в повороте или «биение в руль».

При неисправной рулевой рейке гул обычно вызван отсутствием надлежащей смазки и обслуживания. Избыточное трение в контактах металл-металл создает громкий шум при повороте колес на значительный угол. Вы можете услышать этот звук при резком вираже. Если вы заметили посторонний звук при повороте руля влево или вправо, обратитесь к механику, чтобы диагностировать и вовремя осуществить ремонт рейки, если это необходимо.

Способы устранения неисправности

Возможные способы уменьшения величины люфта:

Не нашли ответ на свой вопрос? Позвоните юристу! Москва: +7 (499) 110-89-42 Санкт-Петербург: +7 (812) 385-56-34 Россия: +7 (499) 755-96-84
  • настройка винтов, усиливающих карданные шарниры;
  • проверка крепления рулевой рейки и подтягивание регулировочной гайки на ней;
  • настройка натяжения шарниров рулевых тяг. Для выполнения этой операции потребуется эстакада или подъемник;
  • при неэффективности перечисленных решений есть только один выход – полный разбор рулевого механизма, поиск и замена сломанной в нем детали.

Люфт рулевого колеса может быть допустим только если его величина не превышает установленного Правилами параметра. Во всех остальных случаях автомобиль с такой неисправностью не сможет получить диагностическую карту, а значит его эксплуатация запрещена.

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.

О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания. Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.
При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Рекомендуем

«Замена форсунок в «Ниссан»: полная инструкция для владельцев» Подробнее Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

  • Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
  • Автобусы — 20°
  • Грузовые автомобили — 25°

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Регулировка зацепления ролика вала сошки с червяком рулевого механизма

Регулировку осуществляют при

положении передних колес автомобиля, соответствующем движению по прямой. Зазор между червяком и роликом регулируют

перемещением вала сошки в осевом направлении.

Регулировка зацепления ролика и червяка

Регулировка зацепления ролика и червяка:

1 — специальный ключ; 2 —

регулировочный винт; 3 — колпачковая гайка винта (контргайка); 4 — стопорная шайба.

У автомобилей ГАЗ-53А, ГАЗ-51А и «Москвич-412» это делают поворотом

регулировочного винта 2. Отрегулировав, проверяют, свободно ли и с какой силой вращается рулевое колесо. Сила (при

снятой продольной тяге) должна быть 16 — 22 н (1,6 — 2,2 кгс).

Когда необходим ремонт рулевой рейки: признаки неисправности

Чаще всего рейка напоминает о себе стуком. Есть и другие признаки, по которым можно выявить неисправности рулевой рейки на автомобилях форд. Эти «сигналы» проявляются в движении, и водитель заметит их сразу:

Отчетливый стук с отдачей в руль при проезде прямых участков по плохой дороге. Если вывернуть «баранку» до упора, звук исчезает или делается гораздо тише;

  • Колеса слабо реагируют на смену траектории;
  • На выходе из поворота колесо не сразу возвращается в нужное положение;
  • Руль становится «тяжелым», приходится прикладывать больше усилий. Другая (более редкая) ситуация – самопроизвольный поворот рулевого колеса на ходу.
  • Появились люфты;
  • Падение уровня жидкости в усилителе, ее вытекание.

Если стук рулевой рейки в случае с форд не прослушивается, а управлять машиной стало сложнее, обратите внимание на гидроусилитель. Его поломка видна даже на холостых оборотах (в таком режиме руль еле поворачивается), тогда как на скорости все может быть в норме

Кроме шума могут возникать перебои с жидкостью – нередко она пенится прямо в системе, чего быть не должно.

Как мы видим, все эти симптомы не только создают дискомфорт, но и могут угрожать безопасности.

При их появлении загляните под машину – течь рулевой рейки форд означает одно: ремонт назрел.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

  • найти регулировочный болт либо гайку и медленно подтянуть ее;
  • крутить винты нужно медленно, периодически проверяя свободный ход.
  • после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

  • изношенные наконечники;
  • вышедшие из строя крестовины в рулевой колонке;
  • выработанные зубья на рейке;
  • увеличенные зазоры в рулевом редукторе;
  • изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак

Причина

Увод в сторону на ходу

Не отрегулировано схождение колес

Шум при повороте руля

Малый уровень жидкости ГУР в бачке

Стуки спереди при проезде ям

Износ наконечников

Вибрации на руле

разбалансировка дисков, либо износ шаровых

Руль схватывает рывками, закусывает

Износ рейки

Если люфт ощущается при торможении, это могут быть:

  • изношены либо сломаны ступичные подшипники;
  • плохо затянуты крепления ступиц;
  • слабо затянуты болты в местах крепления рулевого механизма;
  • изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» — руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

Симптомы неисправности рулевой рейки

1. «Прозрачность» руля, это когда руками можно ощутить каждую кочку под колесами, каждый камешек. Другими словами, когда при движении на руле появляется непонятная вибрация небольшой силы. Такой симптом считается проблемой непосредственно рулевой тяги, и никак не связан с разбалансировкой колес.

2. Зачастую с правой стороны появляется тихий стук. Некоторые водители путают его с шумом от стойки стабилизатора. Если движение будет ровным, то такой стук не появиться, только если вы будете совершать маневры на небольшой скорости. Стук периодически появляется и исчезает. Такой стук как правило очень тяжело услышать.

3. Странный скрип, будто от резины. Такой скрип может возникать на прогретом автомобиле при поворотах руля либо при движении на маленьких оборотах. Очень тяжело его распознать, можно перепутать с другими неполадками, к примеру, такими, как трение какой-нибудь прокладки. Если автомобиль будет сильно нагреваться, то и скрип будет сильным. Скрип может на какое-то время исчезнуть, но потом снова появиться.

4. При нерезком повороте в стороны руль будет вибрировать.

Каким образом можно проверить состояние рейки

Несмотря на то, что даже если вы считаете, что рулевая рейка вашего автомобиля в порядке, вам все равно нужно периодически проверять ее с помощью специалистов либо самостоятельно. Для это необходимо проделывать следующие действия:

— Ровно поставьте колеса и заблокируйте руль

— Поднимите машину на подъемнике примерно на 2.5 сантиметра от земли.

— Проверьте наличие люфта в наконечниках тяг. Установите индикатор, при этом ножка индикатора должна соприкасаться с краем колеса. Затем пошевелите в горизонтальной плоскости каждое колесо, а потом проверьте показания прибора. Если показания будут больше чем шесть миллиметров, это будет означать то, что не очень хорошее состояние наконечников, их необходимо проверить и если нужно будет, то заменить на новые детали.

— Поднимите переднюю часть машины и посмотрите в каком состоянии остальные элементы, а именно чехлы наконечников, рулевые тяги, шарнирные соединения и другое.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
