Особенности КПП «ГАЗель»: устройство и ремонт

Коробка переключения передач – это составляющая трансмиссии. Она изменяет передаточное число и крутящий момент, передаваемый от двигателя на приводные колеса автомобиля. Коробка переключения передач имеет весьма внушительный ресурс работы и способна безотказно функционировать в течение всего срока эксплуатации автомобиля. Но для этого необходимо своевременное и качественное обслуживание КПП.

Сегодня мы будем разбирать коробку передач автомобиля Газель. Сольем масло. Для этого понадобится шестигранник на 12 мм. Если на пробке обнаружена стружка – значит, в коробке передач есть износ.

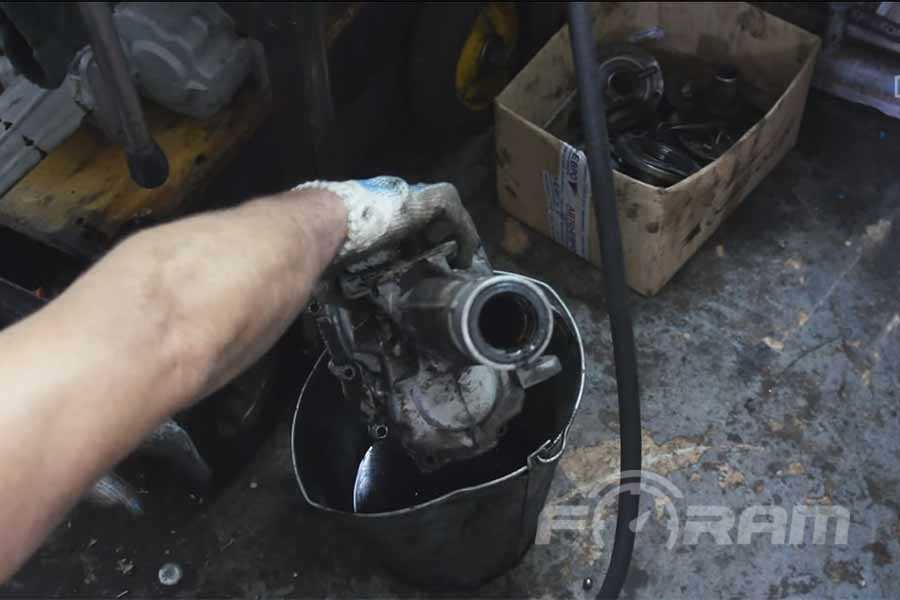

Производитель рекомендует заливать 1,2 л. масла в коробку передач, но мы рекомендуем лить минимум 1,5 л., для избежания «масляного голодания» на пятой передаче, во время перегруза.

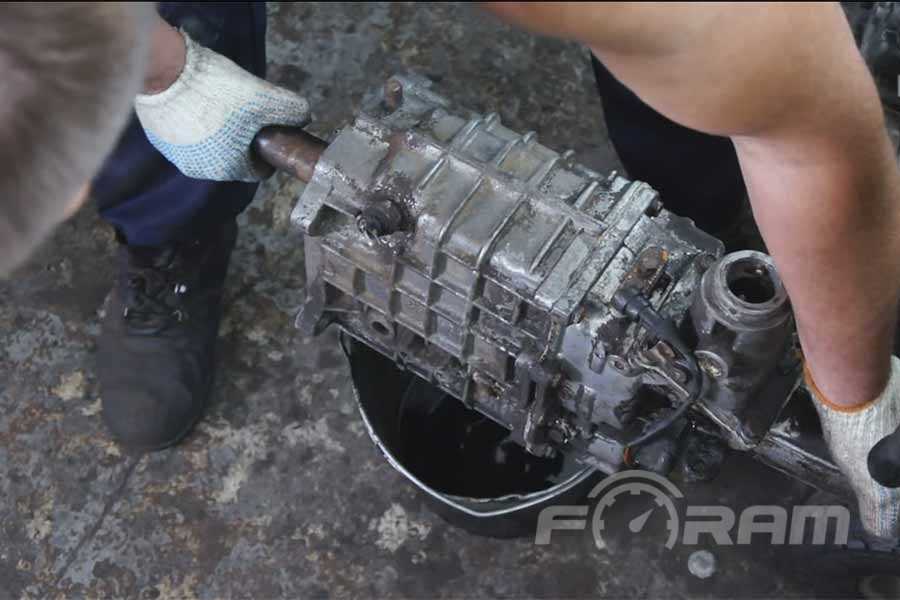

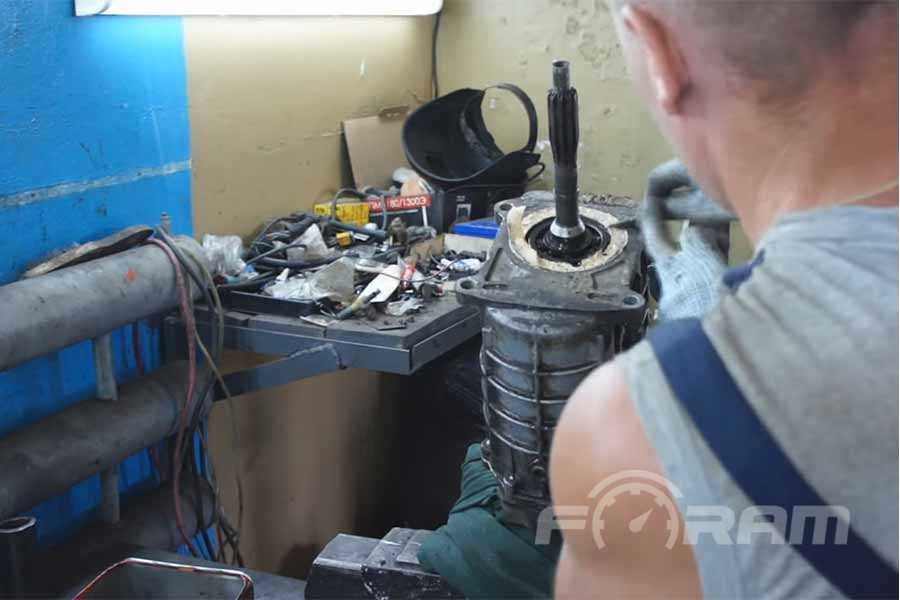

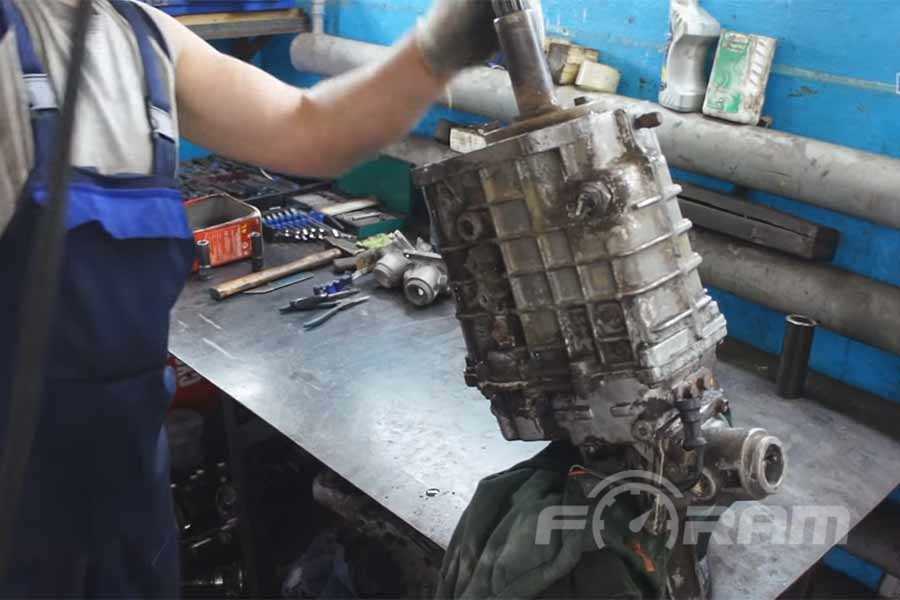

Разбираем коробку передач. Для удобства зажмем её в тисках хвостовиком вниз, под углом.

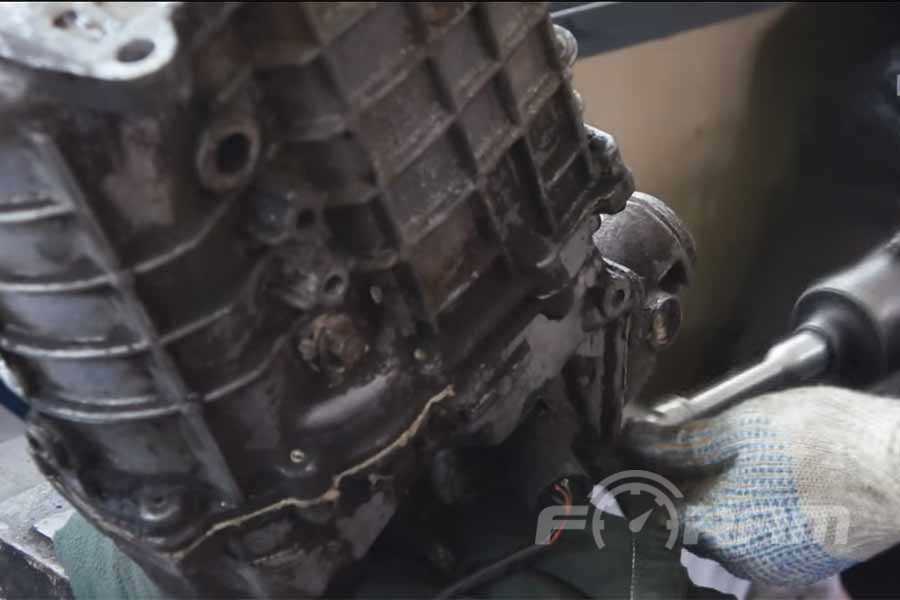

Откручиваем головкой на 12 мм все болты, начиная с переднего фланца и первичного вала, затем крышку рычага КПП. Болты соединения корпуса коробки удобнее откручивать головкой с «карданчиком».

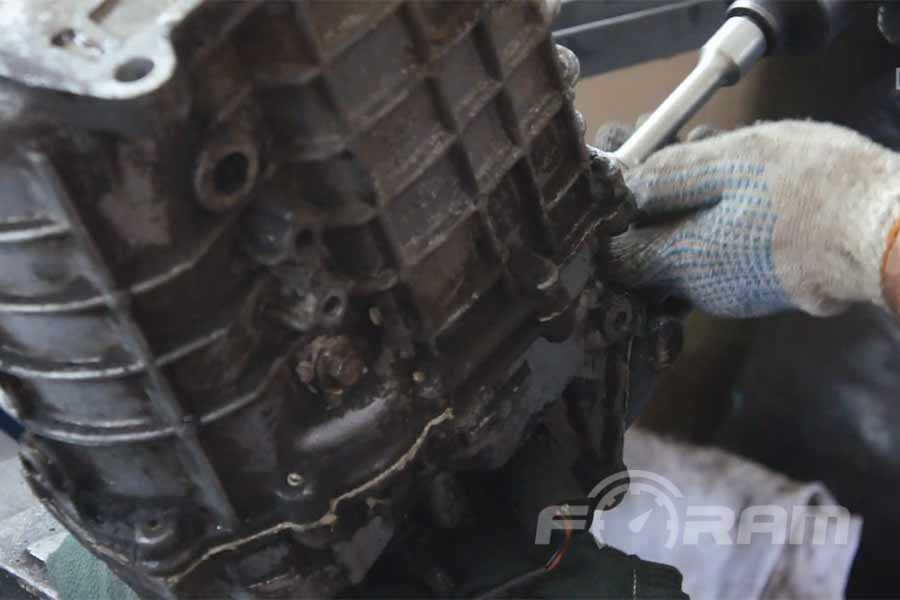

Головкой на 13 откручиваем болты крепления шестерни задней передачи.

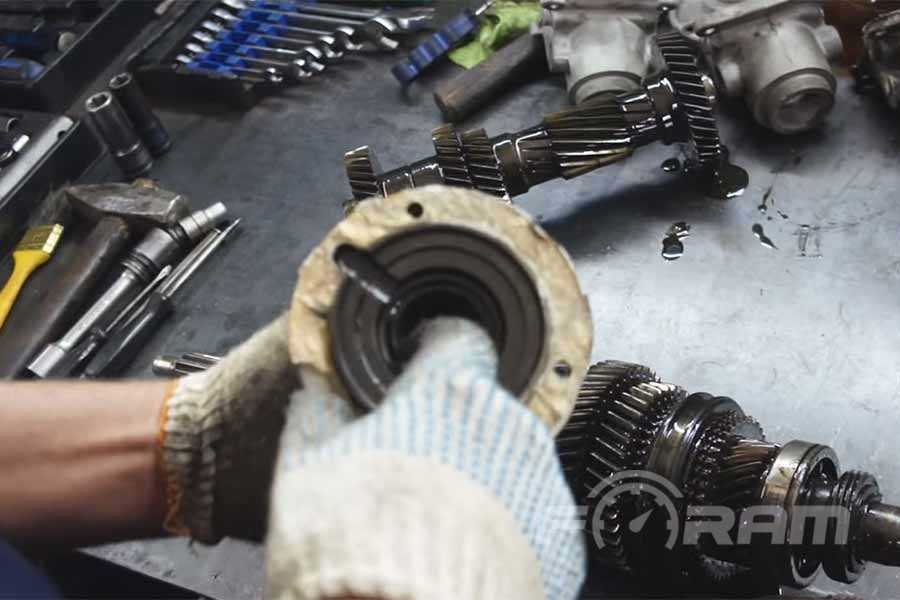

Снимаем фланец первичного вала и счищаем остатки прокладки с герметиком на корпусе.

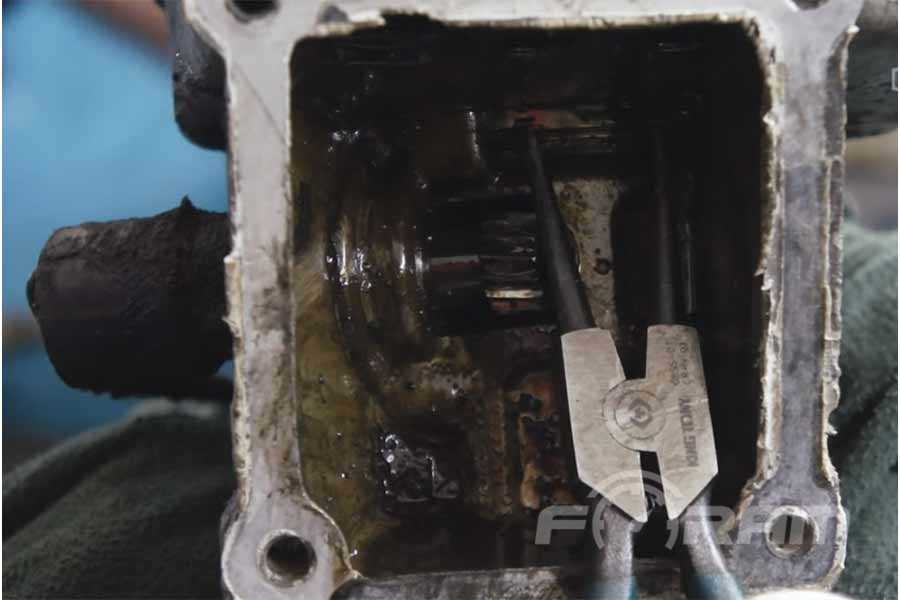

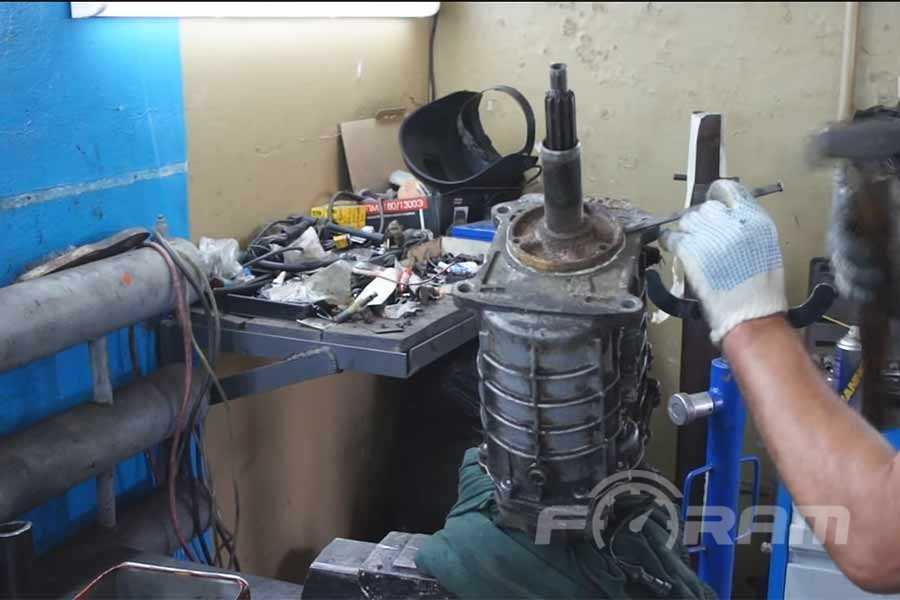

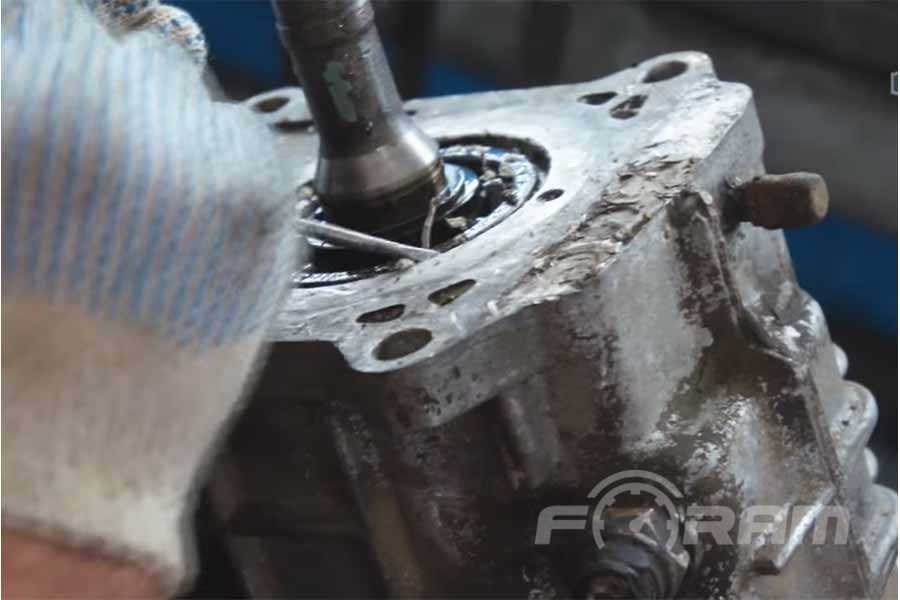

Далее необходимо снять стопорное кольцо, иначе не удастся располовинить коробку.

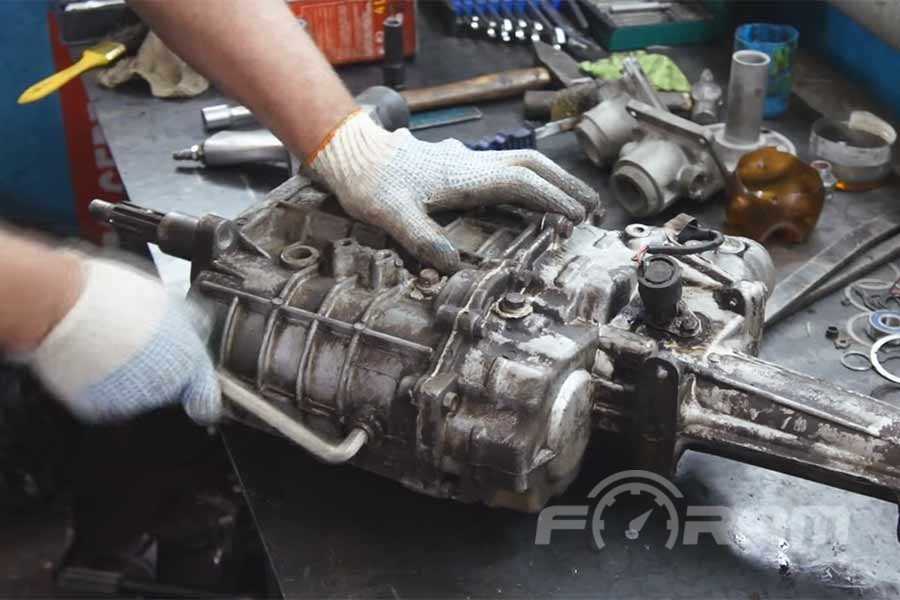

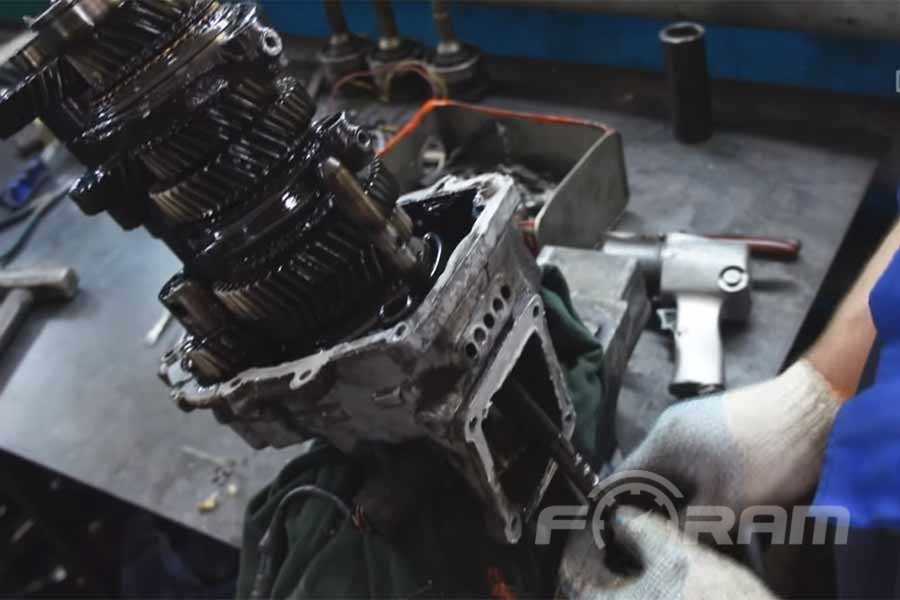

Снимаем верхнюю половинку корпуса.

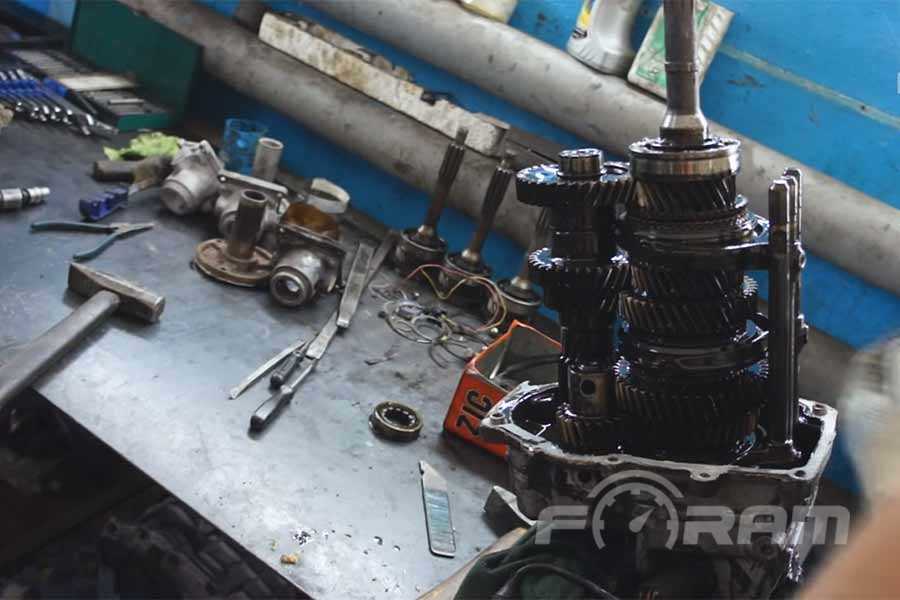

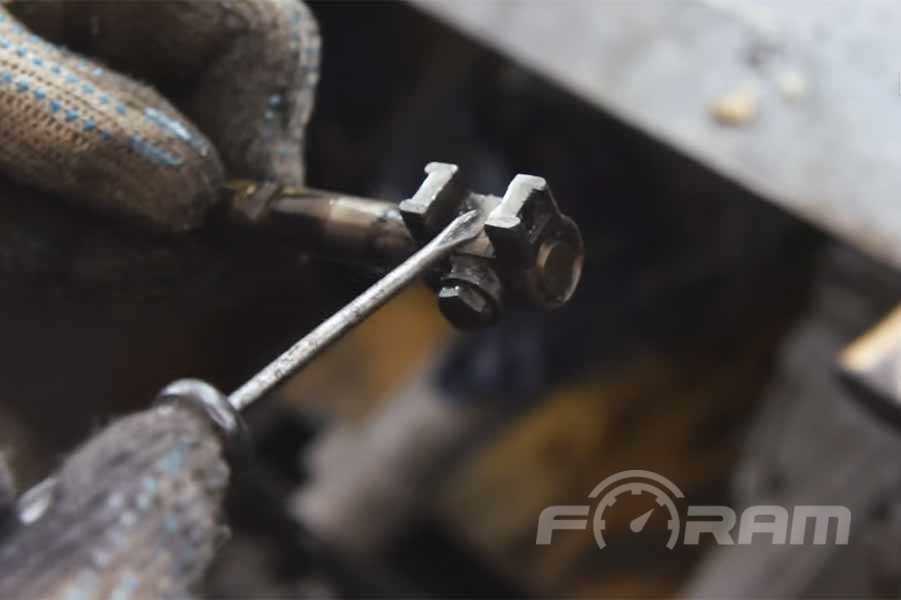

Отворачиваем вилки. Пассатижами вынимаем шток включение передач.

Будьте осторожны, могут выпасть подшипники. Первым снимаются крайние штоки, затем центральный. На нём есть дополнительный шток фиксации.

При износе штока замене подлежит только рабочая часть. Целиком менять шток нецелесообразно.

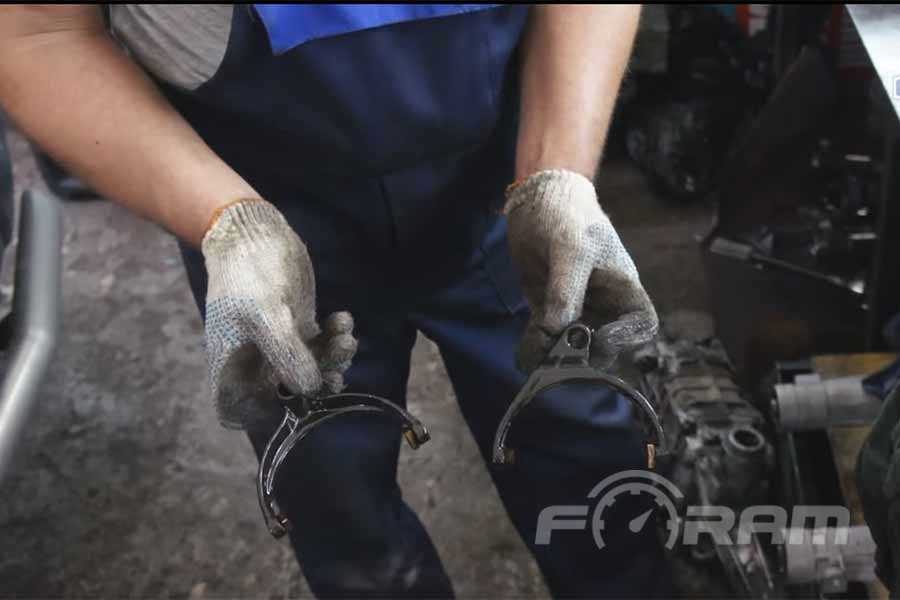

Снимаем вилки и смотрим износ «сухариков» — если хорошие, оставляем.

Следующую операцию необходимо проводить с помощником. Узкогубцами отжимаем стопор и держим, поднимая блок шестеренок до момента, выхода из сцепления.

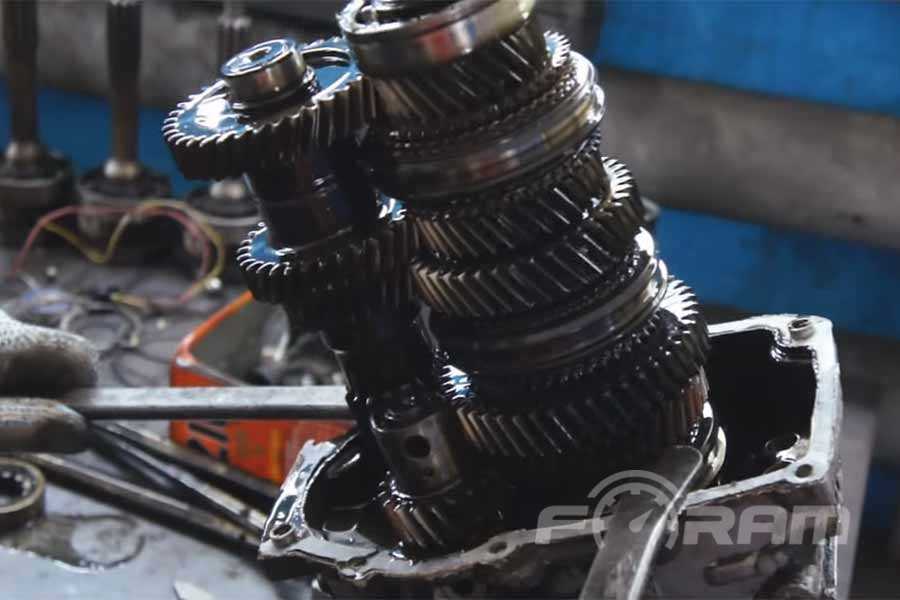

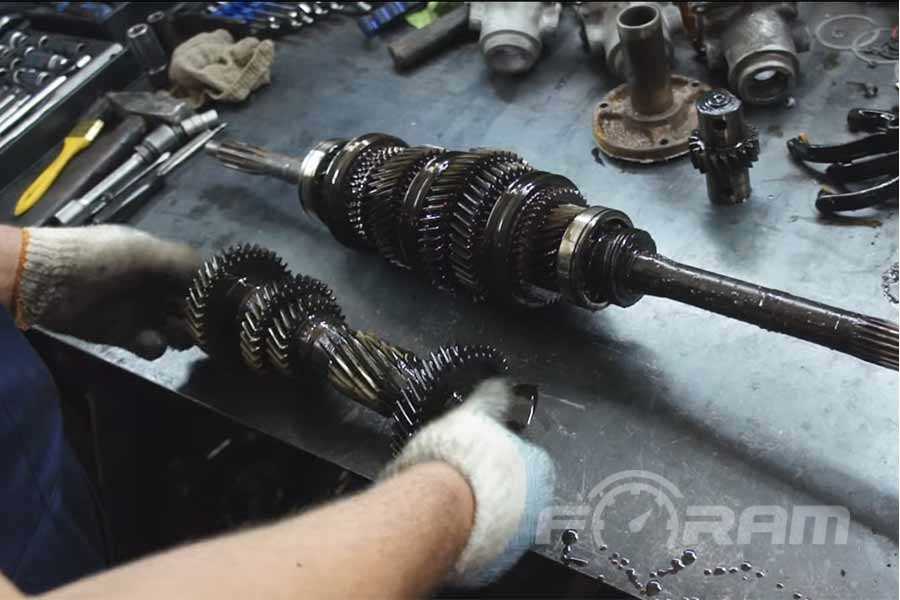

Вынимаем блок шестерён и начинаем осмотр, если на шестернях обнаружены сколы их необходимо заменить.

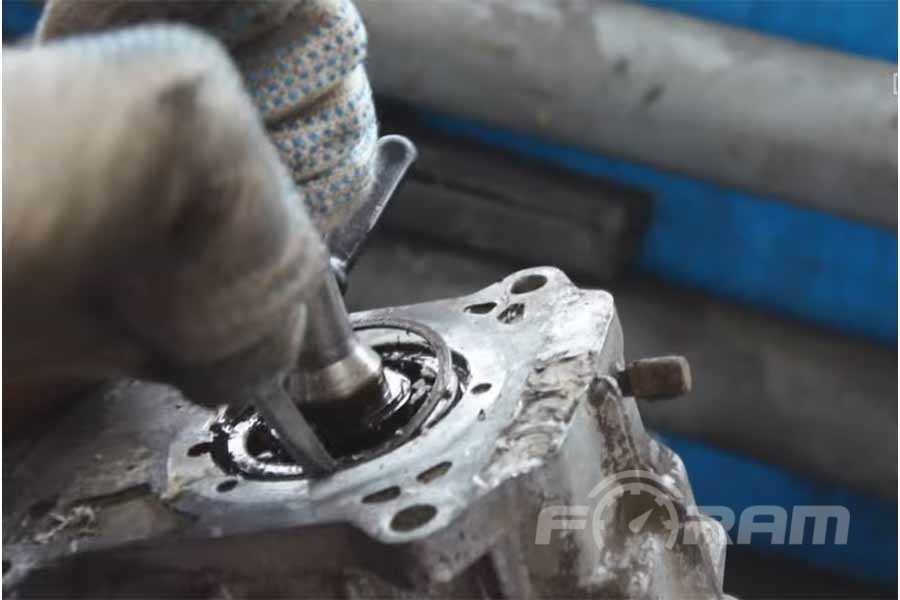

При разборе «коробки» рекомендуем заменить сальники первичного вала и сальники хвостовика.

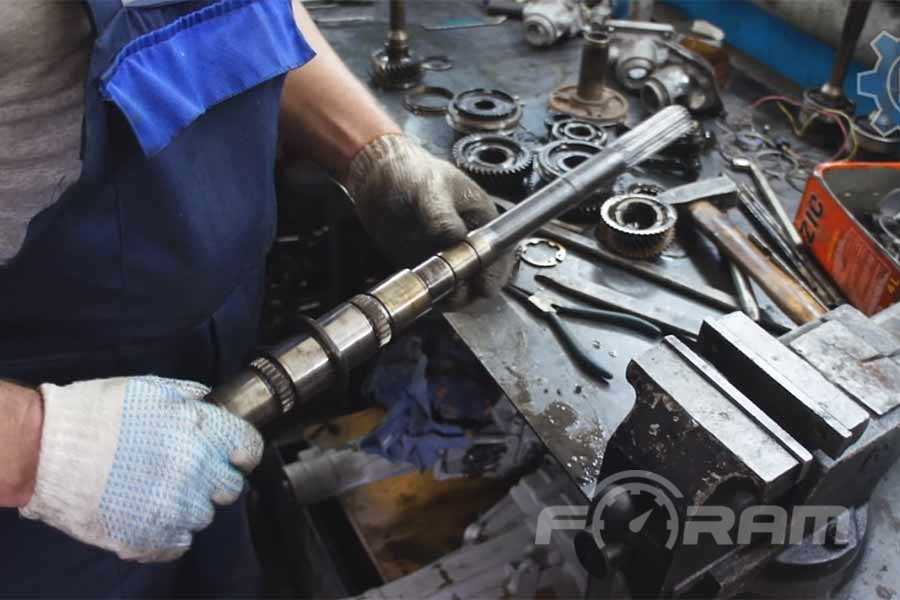

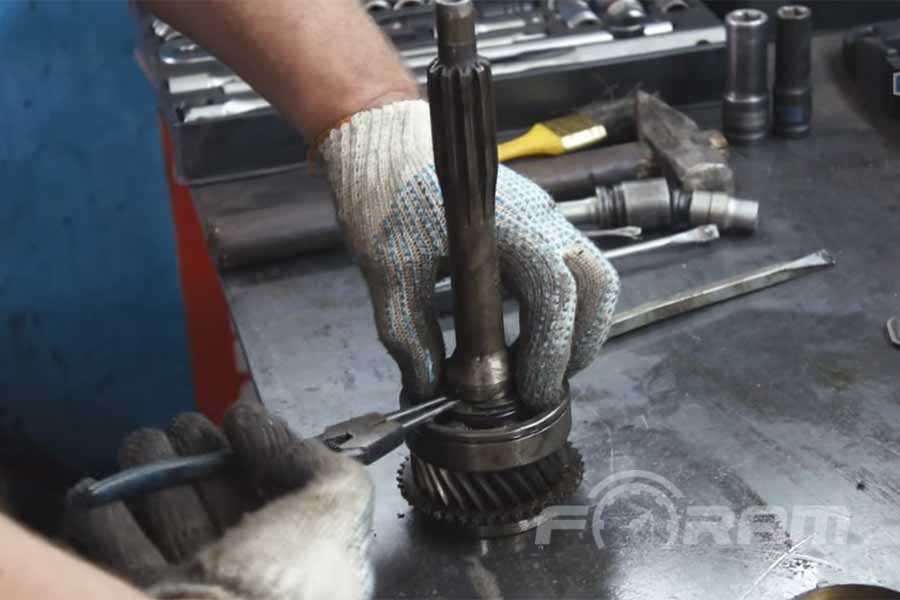

Снимаем первичный вал. Внутри вала находится 14 роликов, которые крутятся на валу. Для замены подшипника необходимо снять стопорное кольцо.

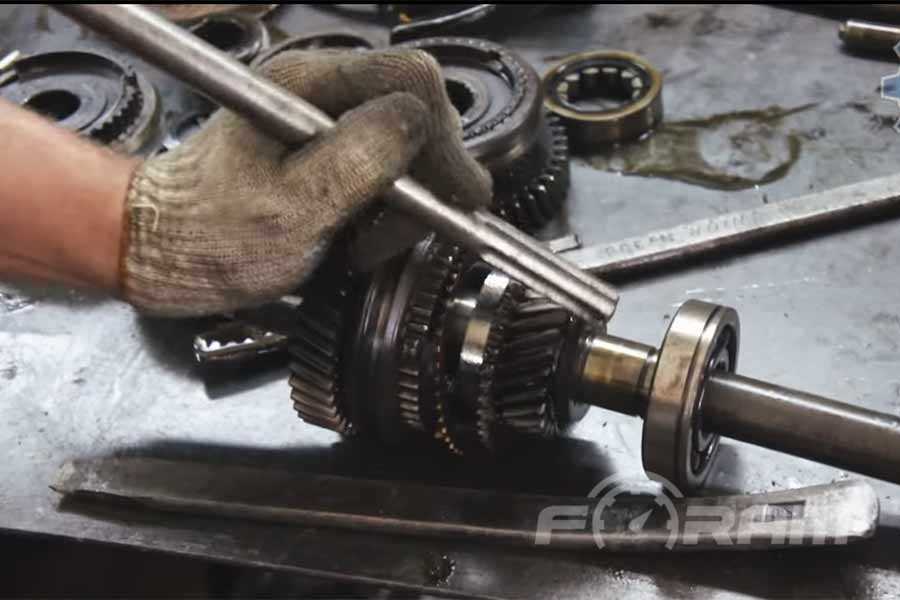

Так как подшипник посажен на вал, его оттуда необходимо выбить. Все остальные передачи разбираются по аналогии. Снимается стопорное кольцо, извлекаются шестерни, проводится осмотр на сколы.

$Переборка пятиступенчатой кпп газель\волга. часть 4 — сборка.$

После окончанию ремонта сборка осуществляется в обратном порядке.

Источник

КПП Газель ремонт, диагностика, замена подшипников коробки передач

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ И СПОСОБЫ ИХ УСТРАНЕНИЯ

ПРИЧИНА НЕИСПРАВНОСТИ	МЕТОД УСТРАНЕНИЯ
Затруднено переключение передач
Неполное выключение сцепления, наличие воздуха в гидроприводе выключения сцепления или недостаток жидкости в главном цилиндре	Довести до нормы уровень жидкости в бачке главного цилиндра и прокачать систему гидропривода сцепления
Ослабление затяжки стопорных болтов головок или вилок механизма переключения	Затянуть стопорные болты
Заусенцы на внутренней поверхности зубьев муфт включения передач	Зачистить заусенцы
Разбиты отверстия под штифты в корпусе рычага переключения	Заменить корпус рычага переключения или отремонтировать, расточив отверстие и запрессовав ступенчатые штифты
Нарушена синхронизация включения переднего хода – передачи включаются с треском
Изношена резьба конической поверхности кольца синхронизатора	Снять коробку передач с автомобиля. Снять передний картер и проверить щупом зазор между блокирующим кольцом и прямозубым венцом. Если зазор менее 0,3 мм, установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее 85%
Деформировано блокирующее кольцо (кольцо не «закусывает» на конусе при нажатии и повороте рукой)	Установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее 85%. Притирочная паста – КТ ТУ-06283-76
Самопроизвольное выключение передач
Ослаблена затяжка гаек крепления коробок передач к картеру сцепления или болты крепления картеров коробки передач	Затянуть гайки и болты
Износ торцов зубьев муфт включения передач или износ зубьев шлицевого венца на шестернях I, II, III, Vпередач и заднего хода на первичном валу	Заменить изношенные детали
Ослабление пружин фиксаторов	Установить пружины с нагрузкой 59±6 Н (6±0,6 кгс) при сжатии до 11 мм
Шум в коробке передач
Изношены подшипники	Заменить подшипники
Поломка зубьев шестерен или износ рабочей поверхности зубьев шестерен	Заменить поврежденные шестерни
Пониженный уровень масла в картере	Долить масло до нормального уровня
Нарушена соосность коленчатого вала и картера сцепления	Проверить и восстановить соосность (см. подраздел «Ремонт двигателя»)
Течь масла из коробки передач
Изношены сальники	Заменить сальники
Загрязнен сапун или поврежден	Очистить сапун от грязи или заменить новым
Негерметичны заглушки и пробки картеров	Восстановить герметичность заглушек, пробок
Ослаблено крепление деталей передней крышки, переднего и заднего картеров и корпуса рычага переключения	Затянуть болты креплений
Повреждение прокладок или наличие забоин на привалочных поверхностях	Заменить прокладки, зачистить забоины и притереть привалочные поверхности
Изношена сталеалюминевая втулка заднего картера	Заменить задний картер или запрессовать в него и расточить до 38+0,015 мм соосно с отверстием под шариковый подшипник в пределах не более 0,02 мм сталеалюминевую втулку
При включении всех передач крутящий момент не передается на карданный вал
Ослаблена посадка шестерни привода промежуточного вала на валу	Заменить промежуточный вал

Автомобили «ГАЗель»: коробка передач, особенности и ремонт МКПП

Модель «Газель» — малолитражные российские автомобили, оборудованные механической трансмиссией МКПП («Газель», «Газель-Бизнес», «Газель-Next»). При этом коробка на данном авто имеет свои особенности, которые нужно знать и учитывать, а также правильно эксплуатировать агрегат, вовремя выявлять и устранять отдельные неисправности.

Начнем с того, что пятиступенчатая механика автомобиля Газель отличается надежностью, неприхотлива в эксплуатации и долговечна. Однако, поскольку автомобиль Газель, в первую очередь, является коммерческим транспортом, коробка работает при постоянных избыточных нагрузках, что часто приводит к ее выходу из строя.

Идем далее. Если рассматривать устройство, неисправности и ремонт коробки Газель, сразу отметим, что МКПП «Газель» конструктивно не является сложным механизмом. Основные составляющие коробки:

два алюминиевых картера, которые скручены между собой 10 болтами;
первичный и вторичный валы, а также промежуточный вал с зубьями 1-й передачи и заднего хода с запрессованным шестереночным блоком и шестеренкой привода спидометра;
синхронизаторы, подпружиненные шарики фиксации передач, блокировка включения передач, демпферное устройство рычага переключения передач;

Кстати, что касается версии «ГАЗель-Бизнес», коробка передач в данном случае практически не отличается от аналогов на других машинах данного модельного ряда. На авто ставится пятиступенчатая трехвальная коробка с повышающей пятой передачей.

Отличие этой коробки от других, устанавливаемых на автомобили «Газель» заключается в иных передаточных числах на всех передачах. В остальном коробки, устанавливаемые на «Газель-Бизнес» и «Газель-Next», полностью идентичны.

Основные неисправности МКПП «ГАЗель»

Простота устройства МКПП «Газель» позволяет на ранних этапах предупредить выход из строя агрегата и предотвратить более тяжелые последствия, которые могут привести к дорогостоящему ремонту.

Признаки неполадок в работе МКПП:

Чтобы избежать выхода из строя МКПП на автомобиле «Газель», необходимо проводить плановую диагностику коробки не реже 30-40 тыс. км. пробега. Опыт многолетней эксплуатации автомобилей Газель позволил выделить основные неисправности МКПП и их причины:

гул при работе МКПП — износ трущихся деталей, ослабление крепежных болтов;
хруст в коробке — разрушение подшипников;
треск при переключении передач — износ синхронизаторов;
плохое или затруднительное переключение передач — заедание в приводе управления КПП, износ шестерней;
самопроизвольное выключение передач (перекос зубьев шестеренок, износ штоков и вилок, ослабление креплений КПП и ведомого вала);
снижение уровня смазывающей жидкости – нарушение герметичности картера, ослабление затяжных болтов, пробой прокладки картера КПП, течь сальника и др.
необходимо также помнить, что причиной шума, затрудненного переключения и самопроизвольного выключения передач может быть возникновение неполадок в узле сцепления.

Снятие и ремонт коробки «ГАЗель»

После проведения диагностики и выявления неисправностей МКПП, можно приступить к ремонту. При наличии необходимой квалификации и оборудования, можно приступить к самостоятельному ремонту коробки.

Основные этапы ремонтных работ:

загнать авто на яму, эстакаду или на подъемник;
открутив крепежные болты, снять защиту мотора и КПП;
приступить к демонтажу и разборке коробки передач;

Для ремонта КПП необходимо иметь следующие инструменты: набор ключей, набор отверток, бородок, монтировку, молоток и т.д.

Инструкция по демонтажу МКПП:

слить масло с картера КПП;
произвести демонтаж карданного вала;
поставить отметки на фланцах кардана и заднего моста;
снять крепежи промежуточной опоры и кардана к фланцу ведущей шестеренки главной передачи;
вытащив хвостовик из коробки, закрыть образовавшееся отверстие;
достать рычаг;
отключить от КПП тросик спидометра и жабку включения фонарей заднего хода;
снять коробку переключения передач с автомобиля;
отсоединить КПП от картера сцепления.

Ремонт КПП Газель (5 ступенчатая) своими руками

Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее. Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Стоит понимать, что малейший сбой в функционировании раздаточной коробки может угрожать вашей безопасности. Если поблизости не оказалось СТО, вы можете провести ремонт неисправности своими руками. Если строго следовать пошаговой инструкции, даже начинающий автомобилист сможет без проблем провести данную процедуру.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

Схема КПП

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

https://youtube.com/watch?v=TjbNGPDFJDk

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться)

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать. Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП. Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

Схемы устройства:

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

https://youtube.com/watch?v=0dGVgSrGs6Q

Теперь приступаем к сборке КПП Газели. Сборка коробки осуществляется в обратном порядке

Обратите внимание на то, что валы необходимо устанавливать одновременно, для этого заранее перевяжите их. Проведите осмотр первичного вала, хвостовика, втулки, картера, вторичного вала и все шестерни

Вымойте их в керосине или дизельном топливе. Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом.

Как устроена коробка

В ГАЗелях установлены 4- или 5-ступенчатые коробки передач механического типа. Составные элементы устройства:

2 картера из алюминия, соединенные 100 болтами;
шестеренка привода спидометра;
первичный и вторичный валы, связанные с карданом и коленвалом;
промежуточный вал, на котором расположены нарезанные зубья заднего хода и 1-й ступени;
напрессованный шестереночный блок;
инерционные синхронизаторы;
задний ход обеспечивается блоком шестеренок;
муфта для включения 3 и 4 передачи;
система блокировки одновременного запуска нескольких скоростей;
подпружинные шарики крепления разных уровней коробки;
механизм демпферного устройства рычага и элементов управления.

Устройство агрегата позволяет своевременно диагностировать первые признаки неисправности для предотвращения более опасных сбоев.

Технические характеристики

Ключевые характеристики коробки передач автомобилей марки ГАЗель:

4- или 5-ступенчатая трансмиссия;
5 скоростей — 1 задняя и 4 передних.

Для трансмиссии можно отметить следующие параметры:

трехходовой рычаг, расположенный в узле;
масса детали составляет 56 кг;
емкость бака для масла — 3 л;
передаточные числа для пяти ступеней — 6,55; 3,09; 1,71; 1; 7,77.
четвертая ступень в КПП — прямая.

Базовые модели устройства предполагают наличие в механизме синхронизаторов для обеспечения надежного функционирования.

Схема переключения передач

Схема передач на ГАЗель отличается наличием синхронизатора. Перемещение рычага из нейтральной позиции в левую сторону приводит к тому, что его нижняя часть способствует смещению штока и вилки переключения. Это вызывает движение назад шестеренки первой ступени, и ее контакт с элементом, ответственным за первую передачу, расположенным на промежуточном вале. При запущенном сцеплении вращательный момент передается через шестеренки и промежуточные элементы на вторичный вал.

Включение третьей скорости обусловлено движением рычага из нейтральной позиции сначала в правую сторону, а после — вперед. Под влиянием вилки начинается движение муфты назад и воздействие конструкции на синхронизатор. Вращательный момент следует в направлении: первичный вал, постоянно сцепленные шестеренки, промежуточный и вторичный вал коробки переключения передач.

Для запуска четвертой скорости потребуется перевод селектора в правую сторону и назад относительно нейтрали. Движение муфты вперед способствует сцеплению блокирующего кольца синхронизатора с первичным валом. После балансировки скоростей происходит включение передач. Задняя скорость запускается переводом рычага вправо, после преодоления сопротивления предохранительной системы.

Синхронизатор — механизм в виде ступицы, закрепленной на вторичном валу коробки. По шлицам, расположенным снаружи, под воздействием вилки перемещается муфта. Другие ключевые элементы синхронизатора:

стопорные пружины;
«блокирующие» части;
боковые бронзовые кольца для блокировки механизма;

Работа синхронизатора задействована во включении 3 и 4 передачи и выражается в обеспечении плавного перехода с одного уровня на другой.

Тест работоспособности КПП на месте.

Вывесить задние колёса автомобиля (поддомкратить и поставить задний мост а/м на упоры), завести двигатель и не спеша поочерёдно включать передачи (создать имитацию движения а/м). Тест работоспособности каждой передачи около одной минуты. ЧТО ЭТО ДАСТ!? Во-первых т.к

детали КПП были тщательно вымыты, то первоначальная работа КПП будет на сухую, не смотря что масло уже залито (масло во все зазоры сразу не попадёт, если обратить внимание, только промежуточный вал находится в масляной ванне, и он является распределителем масла в КПП, в итоге работа первичного и вторичного валов идёт на сухую, хотя где было доступно шестерни и подшипники в процессе сборки были смазаны), а при работе а/м без нагрузки позволит безболезненно распределить масло внутри системы КПП, во-вторых в случае непредвиденных обстоятельств (внезапного выхода из строя какого либо элемента, поломка и т.д) работа узлов и агрегатов будет без нагрузки, что позволит избежать более серьёзных поломок

Коробка передач используется в основном в двигателях внутреннего сгорания. А вот в паровых и электрических двигателях в ней нет необходимости, так как они имеют высокую приспособляемость.

Детали коробки передач

Пути потоков мощности на передачах

Пятиступенчатая коробка передач (продольный разрез)

Механизм переключения передач

Коробка передач (схема)

Картеры передний и задний, валы в сборе, механизм переключения, выключатель света

Коробка передач пятиступенчатая

Коробка передач в разборе

Детали коробки передач

Ведущий вал, шестерня ведущего вала, фиксатор, штифт, рычаг переключения

Наиболее частые признаки и способы устранения неисправностей

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

износились синхронизаторы или шестерни определённой передачи;
повреждён рычаг или другие механизмы переключения — чаще вилки;
проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.
