Рулевое управление автомобиля уаз-патриот 3163

Рулевой редуктор

Со временем случается такое что руль УАЗ Патриот начинает работать неисправно, основной причинной является выход из строя гидроусилителя или редуктора. Признаки говорящие что требуется регулировка или замена следующие:

Во время управления автомобилем присутствуют скрипы и посторонние шумы;
Руль вращается не равномерно;
Во время вращения рулевого колеса имеются заклинивания или заедания;
На редукторе присутствует люфт.

Регулировка редуктора не является сложной процедурой, и ее можно произвести самостоятельно, для этого болт нужно вкрутить таким образом чтобы было максимальное стяжение, затем он фиксируется в таком положении, после этой процедуры рулевое колесо начнет вращаться туже. Если произвести регулировку не удаётся, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

Плоскогубцы, чтобы расшплинтовать гайки;
Набор гаечных ключей;
Т-30 наконечник в форме звездочки;
Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

Первым делом прямо устанавливаются колеса;
Открывается капот и находится колонка;
Поверхность очищается от грязи;
На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
С сошки снимается наконечник;
Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
Когда контргайку ослабили берется ключ T-30 и откручивается винт;
Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
В таком положении до упора затягивается и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается. Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

При помощи метчика нарезается новая резьба;
Берется втулка у которой две резьбы;
Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
В новое отверстие редуктора устанавливается новый регулировочный болт;
Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Причины стука

Стук, возникающий при шлем, указывает на неисправный механизм, и если такие симптомы не будут решены вовремя, то вы можете столкнуться с большими проблемами. О стук рулевая колонка все владельцы внедорожников знают, и все они единодушно заявляют, что такой симптом можно устранить путем независимой доработки механизма. Но об этом позже, а теперь мы выясним причины, по которым рулевая колонка стучит при повороте.

Согласно исследованиям, проведенным владельцами внедорожников UAZ Patriot, было установлено, что стук в колонке часто происходит из-за неисправности рулевого механизма. Коробка передач представляет собой две полые трубки, соединенные шлицевым соединением. Кроме того, у кардана есть свои недостатки, поэтому его расположение пока не самое удачное. Почему? Если вы откроете капот и посмотрите на область, где расположен универсальный рулевой шарнир, вы можете обнаружить, что расширительный бачок системы охлаждения двигателя расположен над агрегатом, а под универсальным шарниром находится выпускной коллектор. В результате мы можем проанализировать следующие негативные воздействия на это устройство:

Снятие, разборка и установка рулевого колеса

Рулевое колесо снимают для замены при повреждении, для замены контактного кольца выключателя звукового сигнала или вала рулевого управления.

Вам потребуется торцовая головка «на 24».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

3. Преодолевая усилие фиксаторов…

Клавиша включения звукового сигнала крепится к рулевому колесу четырьмя фиксаторами, расположенными по краям клавиши.

4. …снимите клавишу включения звукового сигнала…

5. …сдвиньте защитные чехлы…

6. …и отсоедините клеммы проводов клавиши включения звукового сигнала от разъемов контактного кольца.

7. Ослабьте затяжку гайки крепления рулевого колеса.

Зафиксировать рулевое колесо от проворачивания можно с помощью запорного механизма противоугонного устройства замка зажигания. Для этого выньте ключ из замка зажигания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После ослабления затяжки гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо в положение прямолинейного движения.

Не отворачивайте гайку полностью, иначе при снятии рулевого колеса руками в случае его резкого отсоединения от вала можно нанести себе травму.

Регулировка зацепления ролика с червяком

Регулировка зацепления ролика с червяком автомобилей семейства УАЗ-31512 проводите в следующем порядке:

Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
Отсоедините рулевую тягу от сошки.
Отверните гайку 33 (см. рис. 214) и снимите стопорную шайбу 34 с регулировочного винта 32.

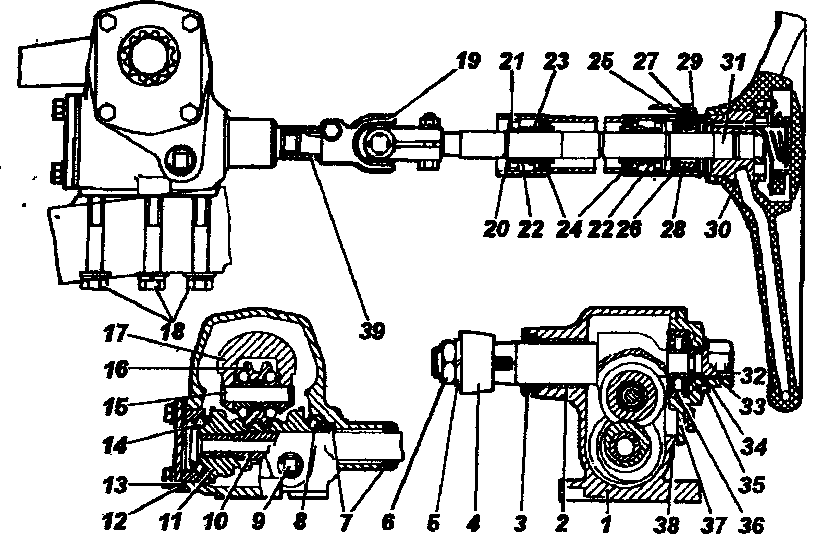

Рис. 214. Рулевой Механизм автомобилей семейства УАЗ-31512: 1-картер; 2,39-втулки; 3-манжета; 4-сошка; 5-шайба; 6,33-гайки; 7-сальник; 8,14-подшипники; 9-пробка; 10-вал рулевого механизма; 11-червяк; 12-нижняя крышка; 13-регулировочные прокладки; 15-ось ролика; 16-ролик вала сошки; 17-вал сошки; 18-болты крепления картера; 19-шарнир; 20-стопорное кольцо; 21-защитная шайба; 22-пружина; 23-разжимное кольцо; 24-подшипники; 25-провод звукового сигнала; 26-контактная втулка; 27-винт; 28,29-пластмассовые втулки; 30-рулевое колесо; 31-рулевой вал; 32-регулировочный винт; 34-стопорная шайба; 35-штифт; 36-подшипник; 37-боковая крышка картера; 38-прокладка

Проворачивая регулировочный винт 32 по часовой стрелке, устраните зазор в зацеплении.
Наденьте стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом проверните регулировочный винт так, чтобы отверстие в шайбе совпало со штифтом.
Наверните гайку 33 на регулировочный винт и, покачивая рукой рулевую сошку, проверьте отсутствие зазора в зацеплении.
Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9-16 Н (0,9-1,6 кгс), приложенном к рулевому колесу.

При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.

Пошаговая инструкция по замене масла в гидроусилителе руля

Чтобы поменять смазку в ГУР нужно, прежде всего, соблюдать основные правила техники безопасности и иметь нужные инструменты:

тряпочные и резиновые перчатки;
шприц с приспособленной трубочкой;
ветошь;
чистое масло;
емкость для слива отработанного масла.

Для ремонтных работ необходимо иметь подъемник или смотровую яму. При их отсутствии можно воспользоваться двумя домкратами, чтобы поднять переднюю часть автомобиля с обеих сторон.

Для замены масла необходимо:

Поставить автомобиль на подъемник, яму или с помощью домкратов поднять переднюю часть машины.
Снять передние брызговики и открутить расширительный бачок ГУР.
Ослабить крепление бачка и подготовить тару для слива старого масла.
С помощью шприца и трубки слить жидкость в приготовленную емкость. Отсоединить от бачка шланг обратки и направить его в тару.
Несколько раз повернуть руль до упора в разные стороны, запускать двигатель не нужно.
Демонтировать бачок и тщательно промыть. В бачке расположен фильтр, который чистит масло, его необходимо заменить. Для замены нужно вытащить шплинт, снять шайбу, пружину и резиновую втулку. Очистить бачок и собрать в обратной последовательности.

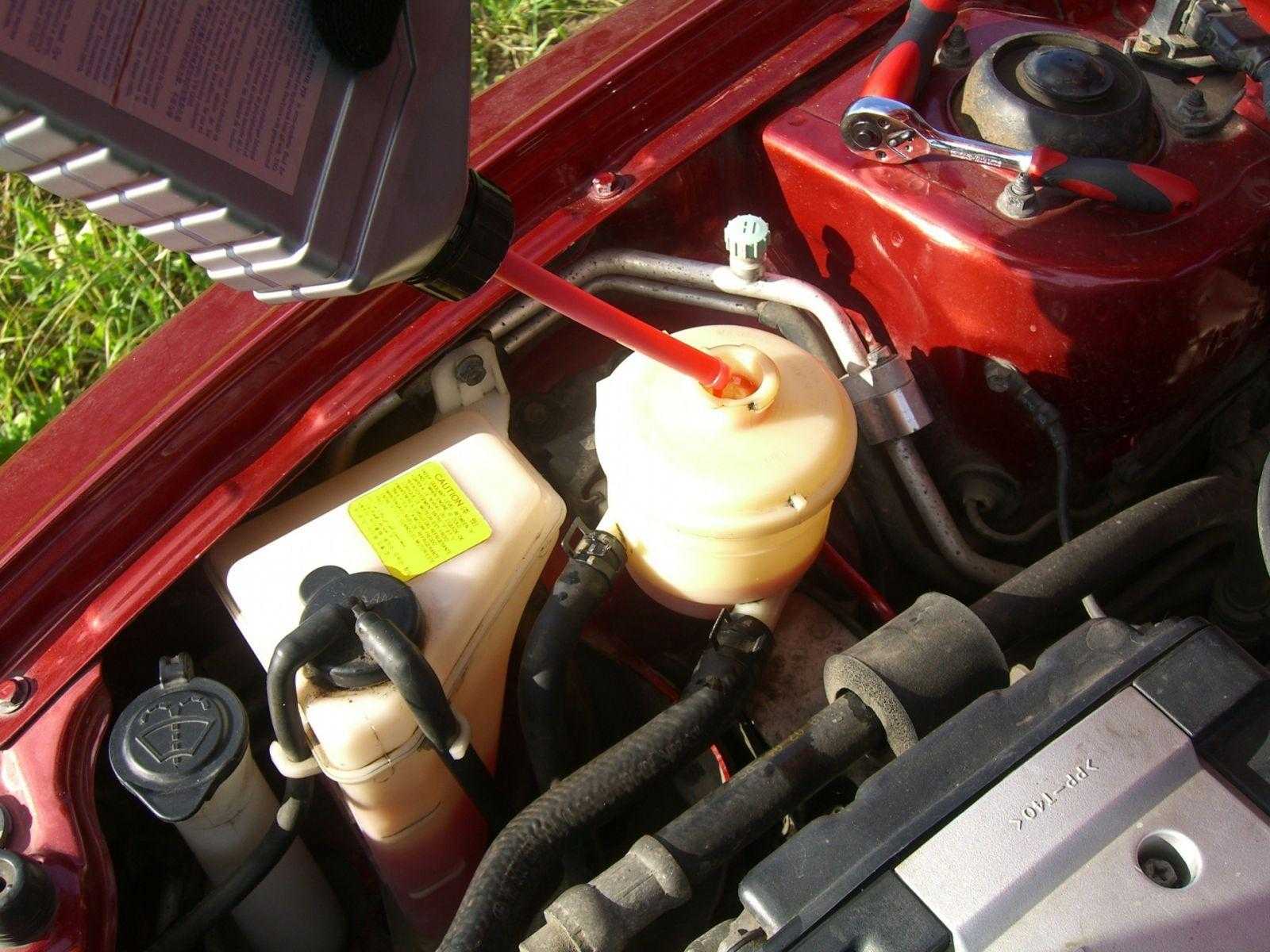

После установки расширительного бачка шприцем залить свежее масло: с заглушенным двигателем, проворачивая руль до упора в обе стороны, одновременно заливая жидкость в бачок. Во время вращения руля из сливного шланга будет течь отработанное масло черного цвета. Нужно продолжать прокачку, пока масло не станет светлым.
Затем собрать все на место, запустить силовой агрегат и снова несколько раз провернуть руль до упора в разные стороны. После чего добавить жидкость до нужного уровня и тщательно проверить целостность шлангов, чтобы избежать течи масла.

Рекомендации при выполнении работ:

чтобы не было нагрузки на ГУР, при прокачивании системы автомобиль должен находится в поднятом положении;
количество жидкости при замене составляет 1.2 л;
после окончания всех робот нужно поставить автомобиль на колеса, запустить двигатель и дать ему поработать 15 минут.

Чтобы избежать поломок и дорогостоящего ремонта, необходимо своевременно выполнять замену масла и фильтрующего элемента ГУР, а также выбирать качественные смазки и детали.

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Размер товара (мм): 500х230х26Вес, кг: 0,36

На автомобили УАЗ 3163 Патриот (Patriot) серийно устанавливают гидроусилители китайской фирмы Yubei. В процессе эксплуатации выявлен дефект в недостаточной прочности нагнетательного шланга ГУР.

Предлагаем шланг ГУР с улучшенными характерестиками:

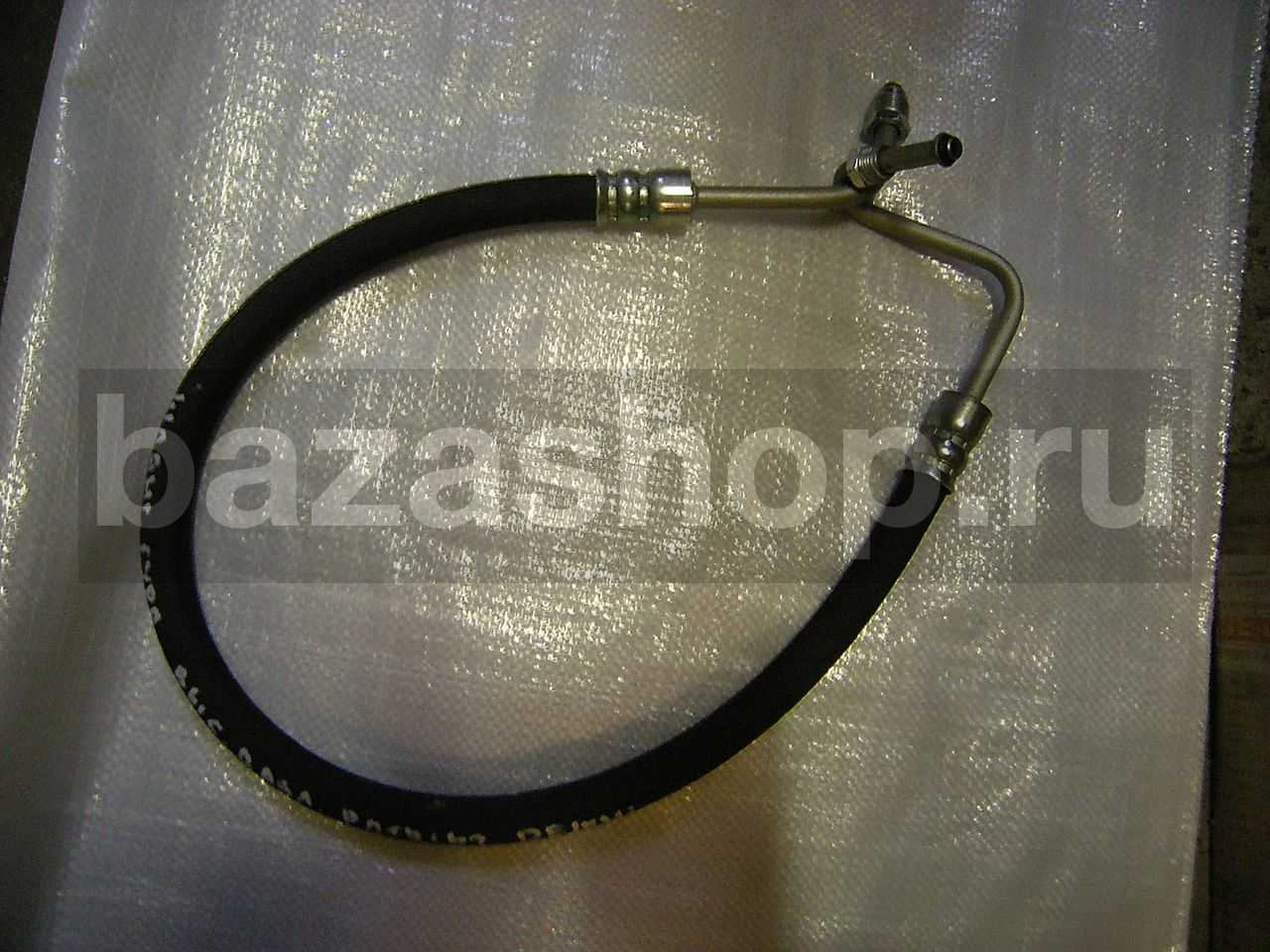

Шланг ГУР УАЗ 3163 Патриот (Patriot) дв. ЗМЗ-409 c 2015 года 3163-3408050 (под ГУР YuBei)

кольцо-кольцоd 14мм и d 16мм

Шланги ГУР TEKTAN конструкционно аналогичны заводским, но выполнены из более качественных элементов базы. При производстве шлангов ГУР компания TEKTAN использует рукава высокого давления ведущих европейских производителей и холоднодеформированные бесшовные трубки. Стальные бесшовные холоднодеформированные трубы изготавливаться методом холодной прокатки. Этот метод позволяет добиться получения изделий с максимально точными параметрами: длина проката, толщина стенок и диаметр сечения.

Преимущества шлангов гидроусилителя руля TEKTAN: — максимальные характеристики прочности; — отсутствие швов, потенциально опасных мест разрыва; — устойчивость к коррозии; — долговечность и стойкость к различного рода климатическим изменениям.

Все комплекты гидроусилителя руля, компания «Автогур73» комплектует — нагнетающими (шлангами высокого давления); — всасывающими; — сливными шлангами ГУР, компании TEKTAN.

Гарантия — 1 год.

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа. Вы можете купить «Шланг ГУРа нагнетательный УАЗ PATRIOT (409 дв.) под ГУР DELPHI / 3163-3408150 (-01) / 9311» онлайн прямо сейчас

Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик»

Вы можете купить «Шланг ГУРа нагнетательный УАЗ PATRIOT (409 дв.) под ГУР DELPHI / 3163-3408150 (-01) / 9311» онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «заказ в один клик».

У ТК «База все для УАЗа» Вы всегда найдёте конкурентные цены, оптимальные сроки поставки и широчайший ассортимент.

Любые вопросы по работе магазина и срокам поставки отсутствующих на складе товаров вы можете задать нашему менеджеру по телефону: 8-800-700-9-554 или через форму обратной связи.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Слабое соединение картера и рулевой колонки

Причины

Недостаточная затяжка хомута (стяжного).

Как видно, причин возникновения неисправности рулевой УАЗ буханка немало, однако правильное определение проблемы позволит быстро ее устранить.

Рулевое управление, и в том числе и свободный ход руля, должны проверятся при каждом очередном техническом обслуживании автомобиля или при возникновении такой необходимости

При осмотре рулевого управления следует обратить внимание и проверить :. — Расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси

— Расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси

— Расположение спиц рулевого колеса, которые при прямолинейном положении передних колес должны быть расположены симметрично относительно вертикальной оси.

— Состояние защитных чехлов и резьбовых соединений. Порванные, потрескавшиеся или потерявшие эластичность резиновые чехлы надо заменить, иначе попавшие в узлы вода, пыль и грязь быстро выведут их из строя.

— Состояние шлангов и трубопроводов, соединяющих насос гидроусилителя рулевого управления, его бачок и рулевой механизм.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Жидкость гидроусилителя, пройдя по системе, попадает обратно в расширительный бачок по шлангу «обратки». Оптимальное для прокачивания жидкости давление создаёт насос гидроусилителя лопастного типа. Устанавливается он на кронштейне двигателя и имеет общий с ним привод, считаясь вспомогательным оборудованием.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Особенности ремонта

Чтобы отрегулировать картер рулевого управления своими руками, нужно поставить авто на ровную поверхность. Колеса должны стоять прямо.

Для удобства лучше снять адсорбер, отсоединив шланги.
На редукторе и на сошке поставить отметку лаком, чтобы знать, из какого положения начинается регулировка. При этом необязательно, чтобы сошка находилась в центре.
Отсоединить короткую тягу рычага от сошки редуктора. Последнюю отвести влево и вправо и поставить метки. Деталь должна ходить плавно с некоторым сопротивлением. Может быть небольшой люфт.
Ослабить контргайку на редукторе ключом на 16. Это нужно делать строго по часовой стрелке, так как на гайке левая резьба.
Регулировочный винт вращается для ослабления по часовой стрелке, для затягивания — против часовой. После каждого затягивания нужно поворачивать гайку против часовой стрелки.
После регулировки сошку нужно выставить по центру. Расстояние между метками левого и правого положений требуется разделить пополам.
Поставить рулевой наконечник и адсорбер на место.
Проверить положение рулевой колонки. Если она оказалась повернута, снять пластиковую накладку, ключом на 24 ослабить центральную гайку.
Вернуть руль в нормальное положение и собрать заново.

При правильной регулировке во время езды по прямой люфт отсутствует. При повороте руля в любую сторону появляется зазор вала двигателя и червяка. Чем больше поворот колеса, тем больше эта щель. Во время каждого ТО ее нужно проверять.

Устройство руля на УАЗ Паритоте

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

Плоскогубцы, чтобы расшплинтовать гайки;
Набор гаечных ключей;
Т-30 наконечник в форме звездочки;
Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

Первым делом прямо устанавливаются колеса;
Открывается капот и находится колонка;
Поверхность очищается от грязи;
На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
С сошки снимается наконечник;
Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
Когда контргайку ослабили берется ключ T-30 и откручивается винт;
Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
В таком положении до упора затягивается и зашплинтовывается контргайка.

Ремонт

При помощи метчика нарезается новая резьба;
Берется втулка у которой две резьбы;
Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
В новое отверстие редуктора устанавливается новый регулировочный болт;
Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые располагаются под рулем.

Рулевая колонка Патриота (маленькая хитрость с левой резьбой)

Подрулевые переключатели УАЗ Патриот имеют конструкцию состоящую и двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой. Устройство расположенное с левой стороны отвечает за :

Работу правого повортника;
Работу левого повортника;
Включение и выключение дальнего и ближнего света;
Возможность мигания дальним светом.

Эти функции очень важны во время движения на автомобиле, и передвигаться без них транспортному средству запрещено. Правые подрулевые переключатели отвечают за:

Переключения скорости дворников;
Одновременное включение дворников и стеклоомывателя;
Включение заднего дворника;
Одновременное включение заднего омывателя и дворника.

Конечно функционал второго рычага менее важный, но передвижение в дождливую погоду или снег будет затруднительным.

Рекомендуем ознакомится с видео:Подводя итог можно сделать вывод ,что этот механизм всегда должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

Устройство руля на УАЗ Паритоте Ссылка на основную публикацию

Подбор ремня агрегатов УАЗ Патриот

Ремень привода агрегатов для любого автомобиля – жизненно необходимая расходная составляющая, поэтому рекомендуется не только регулярно проводить осмотр, но менять его несколько ранее рабочего ресурса.

Отдельно стоит отметить, что из-за очень большой разницы качества запчастей двигателя УАЗ Патриот от различных производителей рекомендуется иметь в запасе (даже возить с собой) новый подходящий по размеру ремень.

Подобная участь не обходит и УАЗ Патриот, причем хорошо, если вы изначально точно и четко знаете особенности силового агрегата своей машины и какие ремни в ней установлены. Более сложный случай – когда размерность на ремнях затерта от времени, а поиск параметров в инструкциях эксплуатации – тоже нелегкое дело.

Как же подобрать ремень агрегатов для УАЗ Патриот

С одной стороны подбор и замена ремней агрегатов УАЗ Патриот – весьма проблематичная затея, которую проще воплощать на СТО с широким ассортиментом запчастей. С другой стороны – не все согласятся выложить в 3 раза больше денег, чем стоят сами расходники, за работу, которую можно провести самостоятельно в гаражных условиях буквально за час.

Первое, что необходимо запомнить при подборе ремней агрегатов – это то, что резинотехнические изделия имеют большой коэффициент растяжения (до 1-3%), поэтому нет жесткого и точного понятия размера с точностью до миллиметра, а в конструкции силовой установки обязательно предусмотрена регулировка натяжения. Понятие размерности для ремней именно номинальное, т.е. в одной партии могут оказаться изделия с приличными отклонениями в длине. К примеру, ремень номинального размера 1000 мм может оказаться от 995 до 1005 мм – это отклонение всего +- 0,5%.

Все же стоит придерживаться номинальных размеров и однозначно при подборе ремня необходимо точно знать его.

Полезное видео

Рекомендуем ознакомится с видео: Подводя итог можно сделать вывод ,что этот механизм всегда должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

В конструкции рулевого механизма внедорожника УАЗ Патриот имеется редуктор или гидроусилитель, который со временем изнашивается и требует проведения, прежде всего, регулировочных мероприятий. Причинами для необходимости проведения регулировки являются следующие факторы:

присутствие скрипов или прочих посторонних шумов при управлении автомобилем;
неравномерность хода руля;
наличие заеданий или заклиниваний во время вращения рулевого колеса;
присутствие люфта на редукторе.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от характера эксплуатации автомобиля. В данном материале рассмотрим, что представляет собой процесс регулировки рулевого гидроусилителя на УАЗ Патриот, а так же, как осуществляется ремонт регулировочного механизма.

Как проверить уровень и выполнить замену рабочей жидкости

Во время обслуживания ГУР колеса УАЗ Хантер устанавливаются ровно. В таком положении жидкость в бачке гидроусилителя должна доходить до уровня сетки фильтра. Допускается превышение на 5 мм. Если жидкости не хватает, ее следует долить до указанного уровня. Обычно применяют Dexron IID или Dexron III в количестве 1, 1 литра.

С 2015 года Ульяновский автомобильный завод рекомендует менять рабочую жидкость и фильтр через каждые 45 тысяч километров пробега (или 3 года эксплуатации). Также необходимо выполнить эту процедуру после ремонтных работ на рулевом механизме. Но если при обслуживании ГУР видно, что жидкость стала слишком темной или грязной, то стоит обновить ее ранее указанных сроков.

Замена выполняется в несколько этапов:

Передняя часть машины приподнимается и устанавливается на опоры таким образом, чтобы колеса не касались земли.

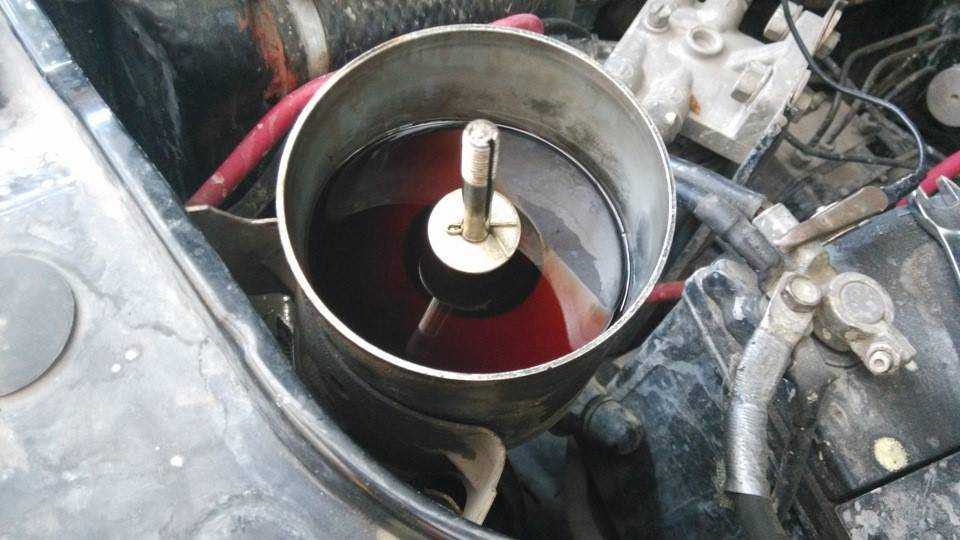

С бачка снимается крышка и удаляется сетка фильтра. Основная масса жидкости сначала откачивается с помощью шприца или груши, а остатки сливаются через шланг. При этом руль до упора поворачивается в обе стороны.
Вынимается шплинт, снимаются шайба, прижимная пружина и уплотнительная втулка. После этого можно легко удалить отработанный фильтр.

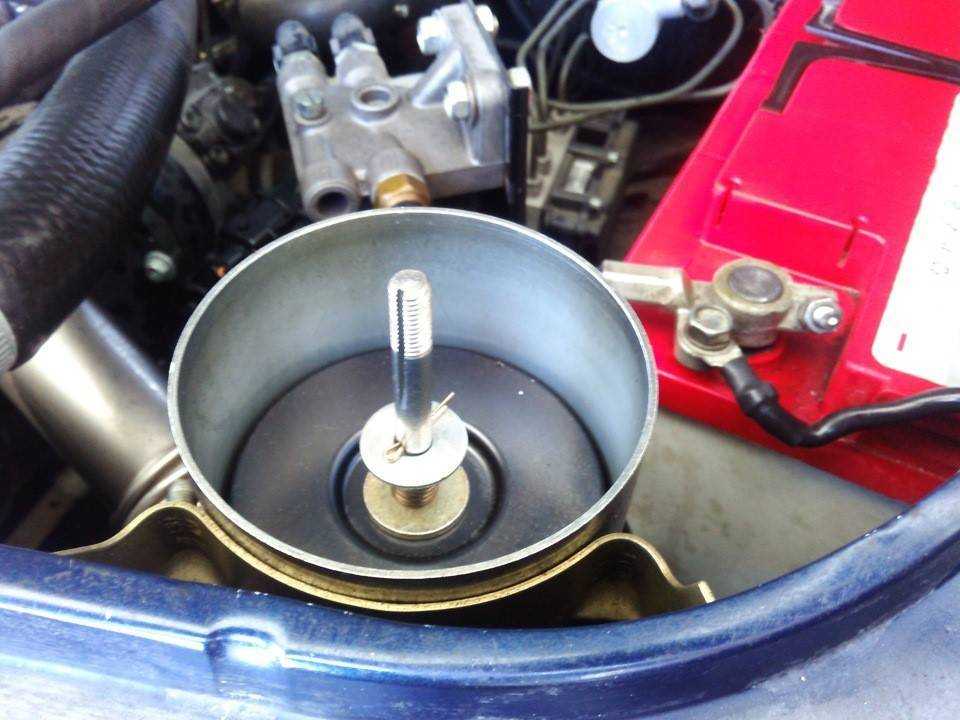

Внутренние поверхности бачка очищаются от загрязнений, после чего устанавливается новый фильтрующий элемент в обратном порядке.
Заливается свежая жидкость, пока ее уровень не поднимется над сеткой фильтра. Руль поворачивается от упора до упора, при этом должны выходить пузырьки воздуха. При необходимости жидкость доливается.
Запускается двигатель автомобиля: если появляется пена, то в системе остался воздух. Если это происходит, то нужно заглушить мотор и дать жидкости отстояться в течение 20-30 минут.
Двигатель запускается еще раз, руль поворачивается в обе стороны до упора по три раза (не задерживаясь на крайних точках).
Теперь остается только заглушить автомобиль, проверить шланги и соединения на герметичность и закрыть крышку бачка.

За и Против установки гидроусилителя на УАЗ

УАЗ не выпускает машины комплектации + ГУР (кроме «Барса»). По-моему проблема в том, что у военных мостов угол поворота колеса больше (или заведомо известно о ненадежности ГУР…) На шоссе при правильном сходе -развале ГУР не нужен (на МКАД я держу руль рукой за спицу для «утяжеления»- а я не из силачей), на кочках стараюсь сильно руль без нужды не крутить (или мне встречаются какие-то особенные кочки?)

У меня ГУР стоит уже год (при военных мостах), и должен сказать, что я им очень доволен.
1. Машина имеет прекрасную маневренность — т. к. у военных угол поворота колес больше, то легкий руль при парковке позволяет крутиться буквально на месте. Попробуйте ту же операцию проделать без ГУРа…
2. На трассе машина меньше реагирует на неровности, ее легче держать на прямой, и ноль есть, хотя и не такой, как на иномарках.
3. На бездорожье легче не в пример — по кочкам то да колеям!

Усиление рулевой тяги

Для уменьшения вероятности изгиба РТ некоторые автолюбители делают ее усиление. В большинстве случаев используют толстостенные трубы. Штатную деталь без наконечников устанавливают внутрь усиливающей трубы и обваривают. Более простой вариант — это использование уголка 50х50 мм. Тягу располагают во внутренней части усиливающей детали и прихватывают сваркой с обеих сторон по всей длине. Лишний металл срезают.

По мнению специалистов, лучшим вариантом будет установка защиты всех элементов рулевого механизма. Но даже такие конструкции при сильных ударах колеса о дерево либо камень не всегда спасают детали рулевого устройства от изгиба.

Рулевой редуктор

Во время управления автомобилем присутствуют скрипы и посторонние шумы;
Руль вращается не равномерно;
Во время вращения рулевого колеса имеются заклинивания или заедания;
На редукторе присутствует люфт.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

Плоскогубцы, чтобы расшплинтовать гайки;
Набор гаечных ключей;
Т-30 наконечник в форме звездочки;
Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

Первым делом прямо устанавливаются колеса;
Открывается капот и находится колонка;
Поверхность очищается от грязи;

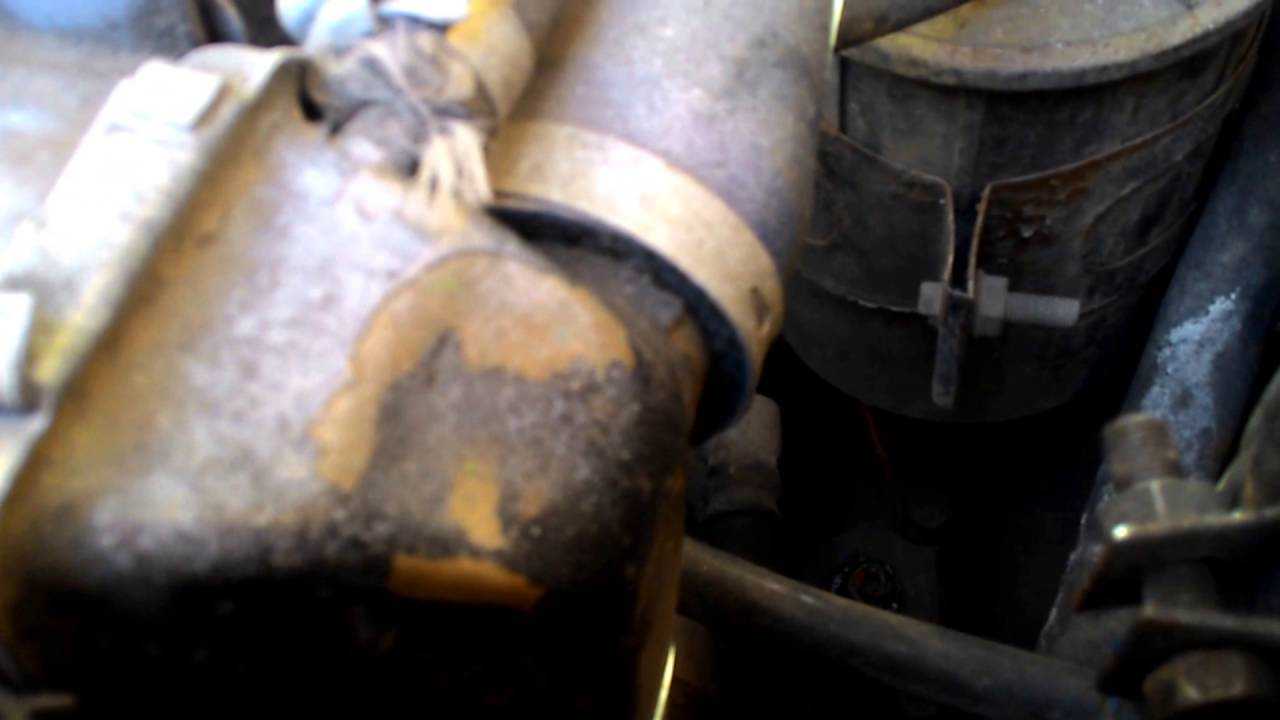

На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
С сошки снимается наконечник;
Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
Когда контргайку ослабили берется ключ T-30 и откручивается винт;
Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
В таком положении до упора затягивается и зашплинтовывается контргайка.

Ремонт

При помощи метчика нарезается новая резьба;
Берется втулка у которой две резьбы;
Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
В новое отверстие редуктора устанавливается новый регулировочный болт;
Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Про альтернативу родному ГУРу

На на самом деле надежней, а кстати и дешеле импортный с разборки, допустим от Шевроле. У Вадика на «Черной каракатице» такой к примеру стоит, после двух безвременно погибших наших.

Я себе гидрач на УАЗ примастрячил от Мерса кузов W-123. Редуктор поставил без проблем, а вот с насосом пришлось повозиться. Поставил вместе с рулевой колонкой и всеми переключателями и замком зажигания! А времени ушло примерно дня два с учетом всех подготовительных работ!

ГУР 31608-3400500 производства ОАО «Автодеталь-Сервис»

Продукт совместного производства ОАО «Автодеталь-Сервис» (г. Ульяновск) и фирмой «ZF Lenksysteme»(Германия) по выпуску Рулевого механизма с гидроусилителем (31608-3400500) (далее «Механизм») для автомобилей УАЗ марки: легковые 3160, 3162, 3163 и грузовые УАЗ 2360-«Пикап».

Комплектация «Механизма» включает в себя детали производства фирмы ZFLS (Германия): насос высокого давления, распределитель с винтом и поршень — с рейкой в сборе, игольчатые нагнетальные и спускные шланги, масляный бачок, хомут крепления бачка, кронштейн, держатель насоса, поликлиновый шкив, крепеж.

Новый продукт гидрофицированный рулевой механизм и компоненты для установки на автомобиль обладают высоким ресурсом. Имеют преимущества перед выпускаемыми рулевыми механизмами в России, такие как:
1. Высокая долговечность (удвоенный ресурс — свыше 400 000 км) и безотказность в работе.
2. Высокая информативность (наличие обратной связи от дороги через рулевой привод и механизм к водителю, т.е. обеспечивает безопасность водителя), в отечественных образцах информативность недостаточна.
3. Отсутствие течи масла в узлах и соединениях гидроусилителя, насоса и шлангов — все уплотнители производства Германии.
4. Высокий КПД (детали высокого качества позволяют достичь минимального износа и уменьшить энергетические потери «Механизма»).
5. Устойчивая и плавная работа узла обеспечивают уверенность и безопасность водителю при управлении автомобилем, в том числе на максимальных скоростях движения.
6. Надежная работа насоса высокого давления, фирмы «ZFSL» (Германия), обеспечивает стабильную работу «Механизма», уменьшен шум при работе в 2-3 раза.
7. Легкость регулировки зубчатого зацепления: рейка — поршень — вал сошки. Можно регулировать не снимая механизм с автомобиля, не отсоединяя шланги и не сливая масло из «Механизма».
8. Отсутствие шума в рулевом механизме от дросселирования рабочей жидкости при повороте рулевого колеса.

Тестовые испытания дали следующие результаты (испытания проводились на серийном УАЗ-31622):
1. Усилие на рулевом колесе: влево 2.0 кгс; вправо 2.6 кгс;
2. Скорость самовозврата рулевого колеса: 246 град/сек;
3. Скорость переставки: 76.1 км/ч;
4. Скорость прохождения поворота R 35 м: 69.5 км/ч;
5. Передаточное отношение рулевого механизма: 17.23.
Продажу полного комплекта рулевого механизма с гидроусилителем производит ООО «Техресурс».
