Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта	Расшифровка
1	Питание ЭБУ
2	Присоединение колодки жгута системы зажигания к жгуту приборной панели
3	Блок предохранителей
4	Измерительный прибор определения скорости движения
5	Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6	Индикатор аварийной контрольной лампы давления масла
7	Сенсор ДПДЗ
8	Сенсор ДТОЖ
9	Индикатор температуры охлаждающей жидкости
10	MAF-сенсор (ДМРВ)
11	Клапан холостого хода (КХХ)
12	Основное реле топливного насоса
13	Предохранитель цепи питания, отвечающий за бензонасос
14	Реле стартера
15	Предохранитель реле стартера (15А)
16	Плавкая вставка ЭБУ
17	Датчик положения коленчатого вала (ДПКВ)
18	Кислородный датчик
19	Датчик фазы распредвала
20	Датчик определения уровня детонации
21	Электромагнитный клапан продувки фильтра и улавливания паров
22	Лямбда-зонд
23	Питание модуля электронного зажигания
24	Подача напряжения на свечи зажигания
25	Питание топливного инжектора
26	Колодка жгута от катушки зажигания к жгуту ЭСУД
27	Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28	Разъем компьютера двигателя к системе впрыска
29	Колодка жгута системы впрыска к жгуту системы зажигания
А	На клемму (+) АБ
В1, В2	Места крепления заземляющих проводов системы зажигания
С1	Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Выбор фильтра

Чем отличаются эти устройства:

в очистителях Панасоник в качестве фиксатора используется саморез, а на фильтрах Халла — защелка;
конденсаторный элемент устройства Panasonic фиксируется на кузове транспортного средства, а в случае с Halla он монтируется на радиаторе;
фильтры Панасоник оснащаются специальной кнопкой для принудительного обогрева устройства, в деталях Халла такой кнопки нет;
стоимость очистителя Панасоник более низкая, чем цена фильтра Халла.

Артикул очистителя для машин с кондиционером от Панасоник — 2170-8122020-01 и Халла — 2170-8122020-11. Каталожный номер устройства для авто без кондиционера — 2111-8122020.

Канал Obzor na 1000 снял видеоролик, который позволит разобраться с процессом замены очистительного устройства воздуха в Лада Приора.

Как снять ресивер на Приоре

Инструменты, которые могут пригодиться: — головка на 10; — ключ на 13; — отвертка.

Для снятия впускного коллектора потребуется:

В связи с тем, что в следующих шагах инструкции будут происходить манипуляции с электропроводкой, необходимо снять минусовую клемму аккумуляторной батареи.
Следующим шагом будет снятие пластикового экрана (крышки) с корпуса двигателя. Это делается для того, чтобы он не мешал вам при проведении работ.
После чего, необходимо снять питание с четырех катушек зажигания и демонтировать их. Для этого выдернете контактные фишки. Возьмите головку на 10 (либо ключ того же размера) и открутите по одному крепящему болту на каждой катушке. Просто вытягивайте катушки по направлению вверх, прилагая необходимые усилия. Теперь их можно извлечь. Сами свечи зажигания вынимать не требуется, они снятию не помешают. С другой стороны, целесообразно воспользоваться ситуацией и проверить их состояние (зазор и качество искры).
Нашей следующей задачей является демонтаж дроссельного узла. Без его снятия ресивер не извлечь. Чтобы снять дроссель и избежать вытекания лишнего тосола из патрубков системы охлаждения, нужно предварительно подготовиться (раскрутить крышку расширительного бачка с охлаждающей жидкостью). Для снятия дросселя необходимо отсоединить все присоединенные к нему патрубки, в том числе отвечающие за подачу воздуха (гофру) и охлаждение. Для того чтобы снять сам узел, необходимо ключом или головкой на 13 раскрутить две гайки крепления. Теперь узел вместе с уплотнительной накладкой можно извлечь, а заодно осмотреть и при необходимости почистить.
На данном этапе, найдите и снимите шланг вентиляции картерных газов. Для этого ослабьте затянутый хомут при помощи плоской отвертки потяните его на себя.
Следующим шагом будет демонтаж конструкции щупа для проверки уровня масла. Он крепится на одном винте, который и следует открутить.
Теперь самое главное – снять ресивер приора 16 клапанов. Сделать это не так сложно как кажется. Первым делом нам понадобится открутить гайки с трех соединительных болтов на стыке блока и коллектора. Удобнее всего работать из ремонтной ямы либо используя подъемник, предварительно демонтировав защиту днища автомобиля. После чего, вам останется отвернуть две дополнительные гайки.
Самое время переместиться в подкапотное пространство и раскрутить два специальных крепежных болта которые находятся справа и слева корпуса ресивера.
После чего ресивер можно аккуратно снимать.
В зависимости от вида и комплектации узлов в вашем двигателе, может понадобиться раскрутить, повернуть или снять какой-либо узел, который препятствует извлечению ресивера (например, гидроусилитель руля или генератор).

Замена герметика клапанной крышки Лады Приора

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе. Что нам понадобится:

1. Герметик анаэробный «Locktite» 20 мл — 150р 2. Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара 3. Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) — 100р пара 4. Патрубки вентиляции картера для мотора 21126 (21126-1014240-00 (Е-газ)- тонкий длинный, 21124-1014058-00 верхний малый, 21120-1014056-00) нижний большой- 3 штуки — 250р комплект 5. Фильтр «Knecht» KL23of — 150р 6. Очиститель карбюратора — 150р 7. Прокладки впускного коллектора и дросселя — 150р комплект БРТ 8. Уплотнитель масляного щупа (кат номер 21120-1009078-00) — 30р 9. Динамометрический ключ

Весь процесс разбора клапанной крышки не вижу смысла описывать. Мануалов полно, остановлюсь лишь на моментах, которые вызывают трудности

Снимаем крышку декоративную

Все провода, шланги вентиляции, дроссель убираем. Ресивер закреплен на 2 болта и 3 гайки. Гайки с левым болтом откручиваются легко, подлезть можно. А вот с правым болтом проблема, генератор не дает.

ВОТ БОЛТ, КОТОРЫЙ НАМ НУЖЕН

У меня авто с кондиционером, Трубки мешаются. Возле генератора находится два болтика, их убираем (на фото болтики видны). Когда будете вынимать впускной коллектор, трубки надо отогнуть, не бойтесь погнуть, там резиновые вставки. Снимаем ремень генератора, откручиваем верхнее крепление и аккуратно монтировкой отодвигаем гену в сторону радиатора.

ВСЕ ОТКРУЧЕНО

Выкручиваем последний болт ресивера и аккуратно вынимаем, подогнув трубки кондиционера рукой.

ВСЕ ГОТОВО

Далее снимаем ГРМ, звездочки распредвала. Откручиваем болты клапанной крышки и постели распредвала.

Мойка всех деталей, дефектовка, обезжиривание.

САЛЬНИКИ

Наносим герметик по контуру постели распредвала, шприцом это делать очень удобно. Также устанавливаем новые заглушки распредвала, их тоже герметиком смазал. Болты постели затягиваем с моментом 20Нм. Вот тут хотел бы уточнить и предостеречь, в разных мануалах указаны разные моменты затяжки болтов постели распредвалов. Где-то 10-12Нм, где-то 18-22Нм. Слышал, что при затяжке в 20Нм срывает и ломает болты. У меня все хорошо прошло. Но поговорил с несколькими мастерами на СТО и у Дилеров, сошлись все на моменте 12 Нм.

Порядок затяжки болтов постели распредвала

Далее герметик наносим на клапанную крышку и затягиваем болты с моментом 10Нм. Хотя в мануале указано 5Нм, что-то совсем мало.

ГЕРМЕТИКА 20МЛ ХВАТАЕТ, ДАЖЕ С ЗАПАСОМ

Ставим назад впускной коллектор, не забываем поменять прокладки на новые

ПРОКЛАДКИ ВПУСКНОГО КОЛЛЕКТОРА КОМПЛЕКТ

Приобрел сливной краник в блок двигателя. Цена около 100р. Решил установить. Штатный болтик не нужен, новый кран в блоке установлен.

КРАНИК

В обратной последовательности собираем. По ходу устанавливаем новые сальники распредвалом, новые патрубки вентиляции картера с фильтром, новый уплотнитель масляного щупа. Раз уж дроссель снят, моем его очистителем карбюратора.

Наносим, ждем пока гадость черного цвета вытекает. Повторяем процедуру до тех пор, пока вся грязь не выйдет.

Окончательная сборка. После ночной стоянки заводим двигатель. Все в норме. Нигде ничего не течет.

Также заменил салонный фильтр. Фирма TSN 9.7.671 — 150р

Радуемся проделанной работе.

https://www.drive2.ru/l/9503146/

следующая статья:

Как заменить салонный фильтр?

Процедура замены и установки простая, за ее выполнение необязательно платить на СТО. Если меняем фильтр самостоятельно, то пригодятся фото и видео, которые можно увидеть ниже.

Замена фильтра на автомобиле с кондиционером

Итак, как снять и заменить салонный фильтр воздуха в автомобилях ВАЗ Приора с кондиционером:

Подготовьте отвертку с плоским наконечником и чистую тряпку, найдите место монтажа фильтрующего устройства.
Откройте капот автомобиля и выполните демонтаж пластиковой решетки.
Выкрутите отверткой два болта, которые фиксируют пластмассовую защитную крышку корпуса устройства. После откручивания винтов ее надо сдвинуть в сторону.
Демонтируйте заглушку очистительного устройства. Когда она фиксируется на защелке, то с помощью пальцев нажмите на крепление и отодвиньте его вниз. Если крепление выполнено в виде болтов, их надо открутить. После этого защелка убирается в сторону.
Так вы получаете доступ к фильтрующему устройству. Вытащите его из посадочного места, которое надо очистить тряпкой от загрязнений или пыли. Для прочистки удобнее использовать пылесос, если есть такая возможность. Необходимо удалить все листья, мусор и грязь, чтобы новый очиститель быстро не засорился.
Установите новый фильтр воздуха. Процедура сборки осуществляется в обратной последовательности.

Фотогалерея

Фотографии замены очистителя приведены ниже.

1. Открутите саморезы, фиксирующие обивку подкапотного пространства

2. Отсоедините фиксаторы и демонтируйте пластиковую накладку очистителя

3. Извлеките старый салонный фильтр из посадочного места

4. Установите новый очиститель, выполнив сборку в обратном порядке

Откройте капот машины, найдите место монтажа очистительного устройства.
Демонтируйте часть уплотнителя моторного отсека, сняв и отодвинув его в сторону. Если уплотнитель износился и поврежден, его надо поменять.
Уберите в сторону обивку. Выкрутите отверткой с крестовым наконечником фиксатор очистителя, когда автомобиль оборудован устройством Панасоник

Если Халла, то защелку необходимо зажать, это позволит открыть крышку.
В случае когда вам мешает патрубок вакуумного усилителя, отсоедините его, ослабив саморезы на хомуте и убрав в сторону.
Извлеките очистительное устройство из посадочного места.
Произведите очистку места монтажа фильтра от грязи и пыли.
Процедура установки нового очистителя выполняется после того, как устройство будет немного скручено, для этого на его корпусе имеются специальные прорези.
Осторожно выполните монтаж фильтра на место установки. При этом не давите на него, чтобы не повредить очиститель

После монтажа поставьте на место крышку и выполните сборку всех компонентов в обратной последовательности.

Замена резистора печки Лада Приора с кондиционером и без

Очищают окислившиеся контакты проводов, забитые листвой, пухом и насекомыми радиаторы. Смазывают подвижные узлы, если это требуется. Как решить эту распространенную проблему быстро и с минимальными затратами описывается в этой статье. На автомобилях Лада Приора с кондиционером Панасоник устанавливается мотор вентилятора печки с постоянным возбуждением. Для изменения частоты вращения вентилятора устанавливается резистор с тремя спиралями сопротивления, благодаря которому автомобиль имеет четыре режима работы печки. На первом режиме ток проходит к электродвигателю вентилятора через все три спирали. На втором – через две. На третьем – одну. Четвертый – режим работы на полную мощность, без сопротивлений.

Работа форсунки в идеале

Совершенного сгорания топлива можно добиться только при условии полноценной работы форсунки. В переводе с английского она так и именуется двигательный насос.

Чтобы понять, как правильно производить чистку, нужно знать принципы работы самого механизма. В основе этой детали лежит один или два канала. В первый попадет распыляемая жидкость, во второй — она же, пар или газ, который будет распылять первую жидкость. Факел будет гореть непрерывно и ровно в том случае, если форсунка будет качественной и чистой. В бензиновых двигателях наподобие Лада Приора обычно используется электромагнитная форсунка. Она представляет собой простое устройство, которое работает при помощи электронного блока управления — в нужный момент он обязан обеспечить подачу напряжения на обмотку возбуждения клапана. Таким образом, создастся электромагнитное поле: оно втянет клапан с иглой и освободит сопло. Топливо вспрыснет, исчезнет напряжение и игла вернется на седло.

Какие форсунки устанавливают на автомобили «Приора»

Форсунки — это незаменимый элемент в работе любого силового агрегата с непрерывным впрыском. Конструктивно они представляют собой электромагнитные клапаны, которые, открываясь, обеспечивают подачу (впрыск) горючего в нужном объёме в цилиндры мотора. При этом основное назначение детали — экономия топлива, поэтому клапан открывается через равные промежутки времени — в зависимости от режима езды.

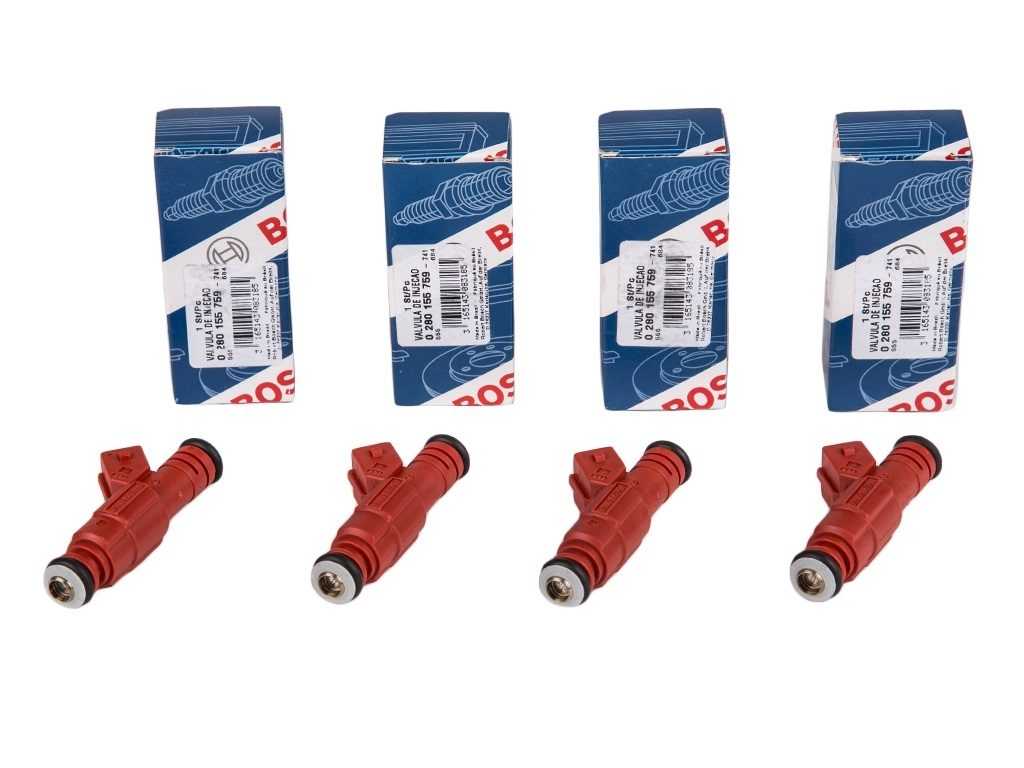

Имеют красный корпус

На «Приорах», оснащённых инжекторным типом двигателя, устанавливают импортные форсунки. Изделия производства компаний Bosch и Siemens характеризуются высокой степенью надёжности и износостойкостью. Ресурс их определяется пробегом в 100–150 тысяч километров, после чего их рекомендуется менять.

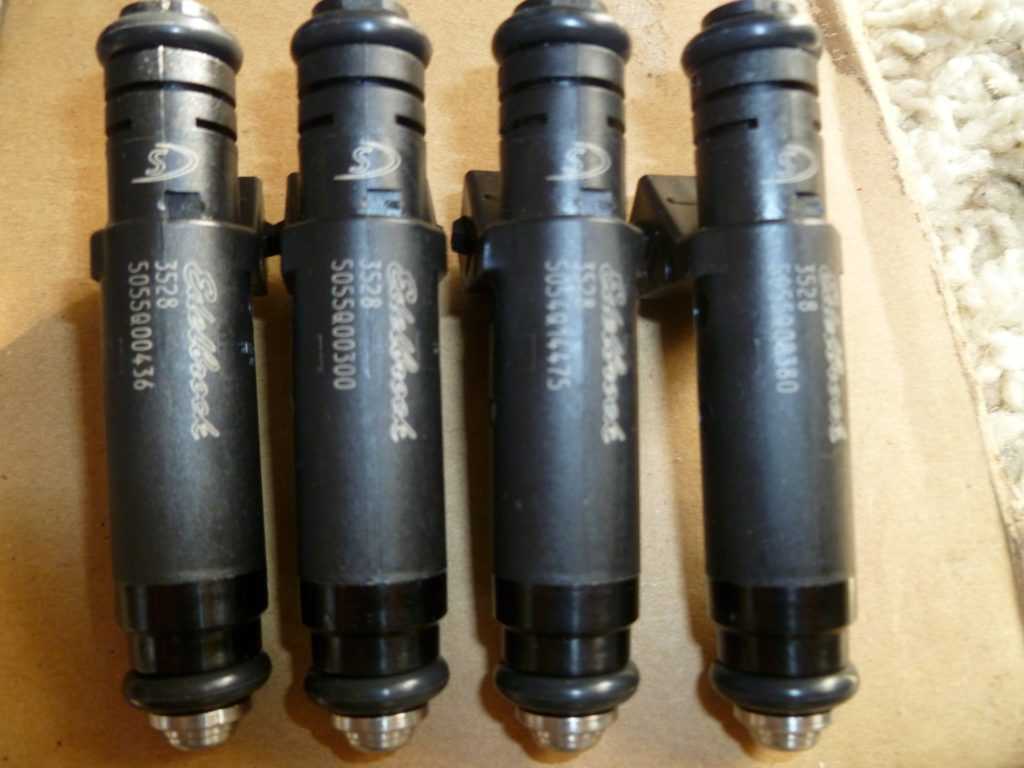

Обычно выпускаются в чёрном цвете

Отличия форсунок для 8-ми и 16-клапанных двигателях

На различные модификации «Приоры» устанавливают детали одной и той же модели. Различий для 8-ми и 16-клапанных силовых агрегатов нет. Единственное, стоит быть внимательным, подбирая форсунки к моторам разного объёма: так, для двигателя 1.5 запчасти будут отличаться по маркировке, цвету и толщине от 1.6.

Рекомендуется выбирать материалы того же производителя, которыми оснащался автомобиль уже на заводе.

Гнет ли клапана

В автомобилях LADA Priora даже в 16-ти клапанном силовом агрегате 126 часто могут гнуться клапана. Причины, вызывающие данный дефект, кроются в несоблюдении правил эксплуатации, при нарушении регламента замены следующих узлов и деталей:

ролики;
ремень газораспределительного механизма (ГРМ);
помпа водяная.

Замена воздушного фильтра на автомобиле Лада Приора

При поломке одного из перечисленных компонентов поршни, оказывая механические воздействия на клапана, могут их погнуть. Конструктивные особенности двигателя — вот причины того, что мотор может загибать клапана. Деформация клапанов вызывает необходимость производить капитальный ремонт двигателя Priora.

Чтобы избежать данного дефекта автовладельцу необходимо производить своевременную проверку элементов ГРМ. Особое значение имеет ремень, который подлежит тщательному обследованию через 50 тысяч километров пробега. При проверке исключаются следующие неисправности:

Ролики и помпа ГРМ 126 также должны быть подвергнуты осмотру, т.к. мотор гнет клапана и при их неисправностях.

Признаками изношенности ремня и других компонентов ГРМ являются вибрации и неприятный скрежет в моторном отсеке. В этом случае необходимо срочно отремонтировать или заменить поломанные элементы во избежание появления деформаций клапанов двигателя.

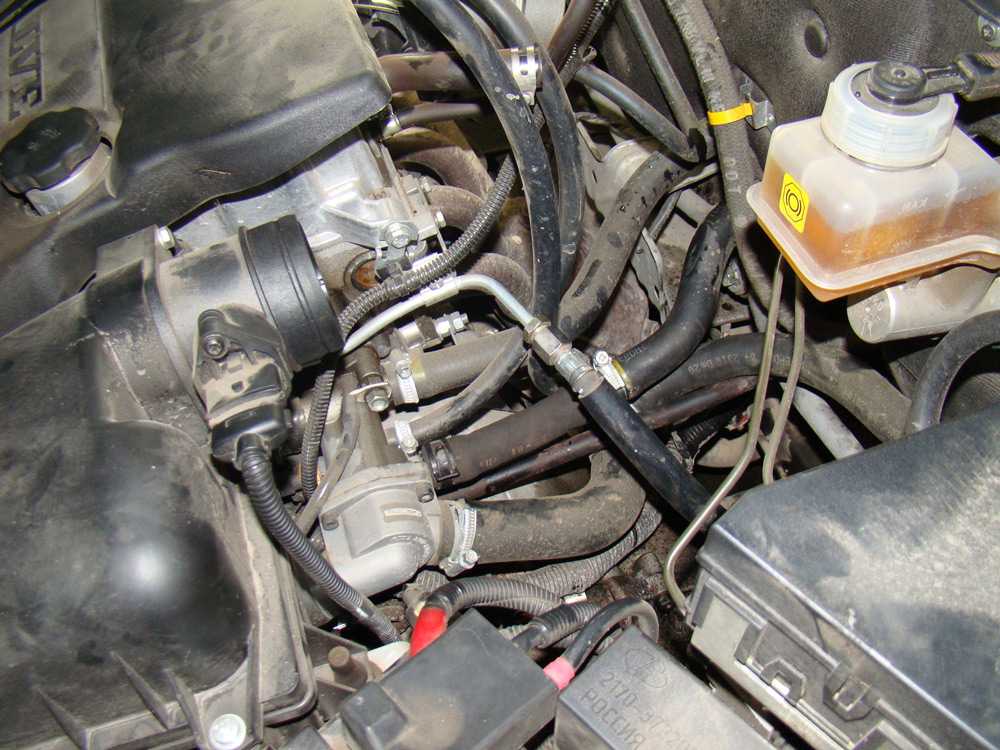

Снятие впускного трубопровода

Впускной трубопровод снимаем для замены уплотнительных прокладок. в соединении трубопровода и головки блока цилиндров, для снятия топливной рампы, а также при ремонте головки блока цилиндров. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга вентиляции картерa…

…и снимаем шланг с патрубка крышки головки блока цилиндров.

Крестообразной отверткой отворачиваем саморез крепления направляющей трубки указателя уровня масла к впускному трубопроводу…

…и вынимаем вверх трубку с указателем уровня масла.

Пассатижами ослабляем затяжку ленточного хомута крепления шланга вакуумного усилителя тормозов… …и снимаем шланг с патрубка впускного трубопровода. Отсоединяем наконечник троса привода дроссельной заслонки от сектора привода (см. «Замена троса привода дроссельной заслонки»). Отвернув гайки крепления дроссельного узла и не отсоединяя от него шланги охлаждающей жидкости, отводим дроссельный узел от впускного трубопровода (см. «Снятие дроссельного узла»). Отсоединяем колодки проводов от катушек зажигания 1-го, 2-го и 3-го цилиндров (см. «Проверка состояния и замена свечей зажигания»)…

…и отводим жгут проводов в сторону.

Головкой «на 10» отворачиваем две гайки верхнего крепления впускного трубопровода к крышке головки блока цилиндров. Головкой «на 13» отворачиваем два болта и три гайки нижнего крепления впускного трубопровода.

Места крепления впускного трубопровода к головке блока цилиндров

(для наглядности впускной трубопровод и топливная рампа с форсунками сняты): 1 — шпильки; 2 — отверстия под болты

Расстегиваем или разрезаем два хомута крепления жгута проводов системы управления двигателем к верхней крышке ремня привода ГРМ. Отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз (см. «Снятие датчика фаз»). Снимаем катушки зажигания первого, второго и третьего цилиндров (см. «Проверка состояния и замена свечей зажигания»). Закрываем отверстия под катушки зажигания в крышке головки блока цилиндров ветошью.

Сдвигаем вперед (по ходу автомобиля) впускной трубопровод и приподнимаем вверх, выводя его из-под жгута проводов системы управления двигателем.

В пазах фланца впускного трубопровода установлены уплотнительные резиновые прокладки Если после снятия впускного трубопровода требуется проведение дополнительных работ, необходимо закрыть отверстия в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Перед установкой впускного трубопровода проверяем состояние его уплотнительных прокладок. Если прокладка потеряла эластичность или имеет повреждения, ее необходимо заменить новой. Устанавливаем впускной трубопровод в обратной последовательности. Болты и гайки крепления впускного трубопровода к головке блока цилиндров затягиваем предписанным моментом (см. «Приложения»).

Схема для «Приоры»

Величина электронапряжения, вырабатываемого генератором, зависит от двух физических характеристик: скорости вращения ротора и величины магнитного поля, создаваемого статором. Регулятор изменяет вторую величину.

В старых конструкциях последовательно с обмоткой статора подключалось сопротивление. Главный недостаток этого способа — дополнительная нагрузка на бортовую сеть.

Реле генератора. Источник фото: https://avtoarsenal54.ru/raznoe/generator-ot-kaliny-na-prioru.html

Реле регулятора напряжения генератора «Приора» 115А периодически отключает подачу тока на обмотку возбуждения генератора. Чем выше обороты двигателя, тем чаще проводится отключение, и величина генерируемого напряжения уменьшается.

Устройство печки/отопителя Приоры

Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят:

отопитель.

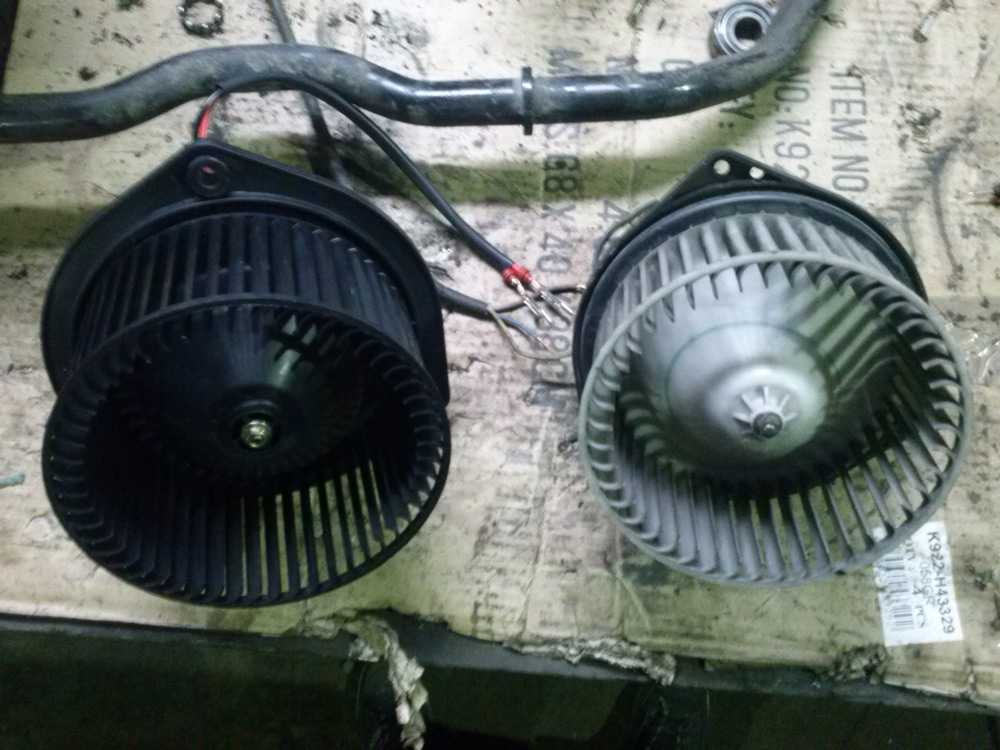

вентилятор отопителя.
датчик температуры воздуха в салоне.
корпус воздухораспределителя.
воздуховоды.

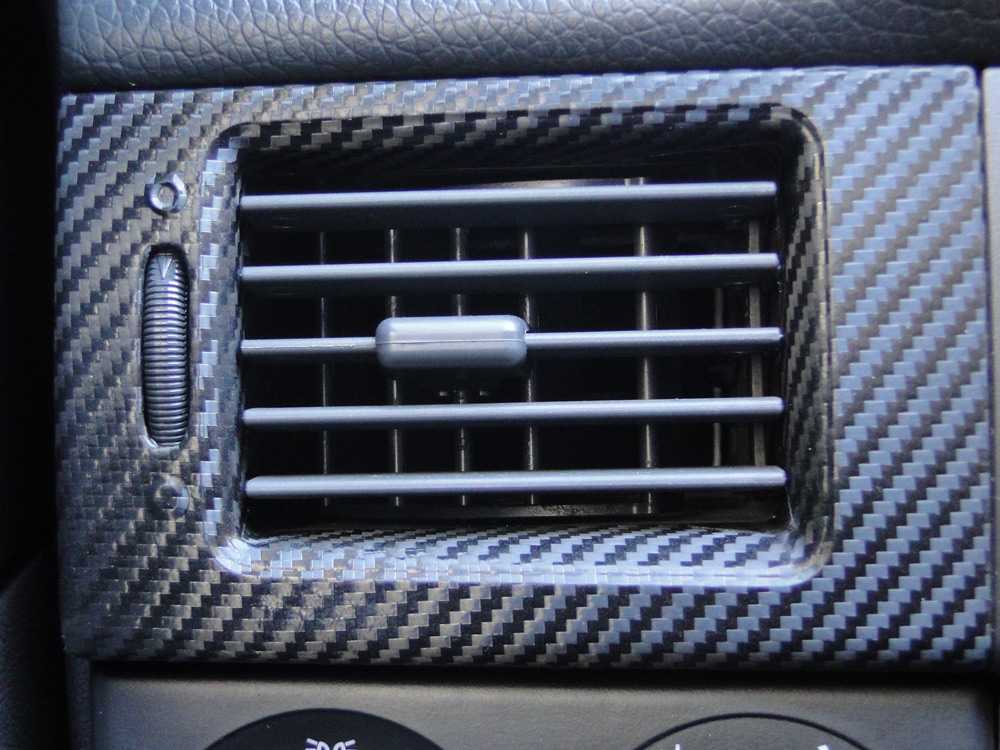

дефлекторы.

Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

Элементы системы отопления ЛАДА Приора

1 — крышка фильтра; 2 — фильтр системы отопления и вентиляции; 3 — корпус отопителя; 4 — микромотор-редуктор заслонки отопителя; 5 — радиатор отопителя; 6 — дополнительный резистор вентилятора отопителя; 7 — вентилятор отопителя

Детали отопителя: 1 — винт 1/76691/01; 2 — радиатор 2110-8101060 отопителя; 3 — кожух 2111-8101025 отопителя левый; 4 — заслонка 2110-8101538 управления отопителем; 5 — кожух 2111-8101024 отопителя правый; 6 — корпус воздухопровода 2111-8119124 промежуточный; 7 — винт 1/76692/01; 8 — корпус 2111-8119026 воздухозаборника нижний; 9 — скоба 2108-8101110; 10 — кронштейн 2111-8119102 правый; 11 — винт 2114-5325388; 12 — фильтр 2111-8122020 воздушный; 13 — корпус 2111-8119025 воздухозаборника верхний; 14 — крышка 2111-8119116 фильтра; 15 — винт 1/76702/01; 16 — винт 1/76691/01; 17 — резистор 2123-8118022 добавочный; 18 — винт 2123-6302332;19 — винт 2114-5325388; 20 — патрубок 2123-8118096 подвода воздуха; 21 — электровентилятор 2111-8118020 отопителя; 22 — скоба 2108-8101110; 23 — моторедуктор 2110-8127200 заслонки отопителя; 24 — винт 1/76691/01

Радиатор отопителя

Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.

Микромотор-редуктор заслонки отопителя

1 — микромотор-редуктор; 2 — датчик положения заслонки; 3 — выходной вал Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.

Отопитель в сборе

1 — микромотор-редуктор заслонки отопителя; 2 — заслонка управления отопителем; 3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка. На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.

Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

крышка от фильтра;
фильтр, который используется для отопления и вентиляции;
корпус с отопителя;
микромоторедуктор;
радиатор;
дополнительный резистор на вентиляторе;
вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

воздуховоды с бокового дефлектора и обдува стёкол;
воздухораспределительный корпус;
заслонка;
моторедуктор заслонок;
воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Как заменить салонный фильтр?

Замена фильтра на автомобиле с кондиционером

Итак, как снять и заменить салонный фильтр воздуха в автомобилях ВАЗ Приора с кондиционером:

Подготовьте отвертку с плоским наконечником и чистую тряпку, найдите место монтажа фильтрующего устройства.
Откройте капот автомобиля и выполните демонтаж пластиковой решетки.
Выкрутите отверткой два болта, которые фиксируют пластмассовую защитную крышку корпуса устройства. После откручивания винтов ее надо сдвинуть в сторону.
Демонтируйте заглушку очистительного устройства. Когда она фиксируется на защелке, то с помощью пальцев нажмите на крепление и отодвиньте его вниз. Если крепление выполнено в виде болтов, их надо открутить. После этого защелка убирается в сторону.
Так вы получаете доступ к фильтрующему устройству. Вытащите его из посадочного места, которое надо очистить тряпкой от загрязнений или пыли. Для прочистки удобнее использовать пылесос, если есть такая возможность. Необходимо удалить все листья, мусор и грязь, чтобы новый очиститель быстро не засорился.
Установите новый фильтр воздуха. Процедура сборки осуществляется в обратной последовательности.

Фотогалерея

Фотографии замены очистителя приведены ниже.

1. Открутите саморезы, фиксирующие обивку подкапотного пространства 2. Отсоедините фиксаторы и демонтируйте пластиковую накладку очистителя 3. Извлеките старый салонный фильтр из посадочного места 4. Установите новый очиститель, выполнив сборку в обратном порядке

Как поменять фильтр на Приоре без кондиционера?

Как менять и устанавливать очиститель в автомобилях, не оснащенных системой кондиционирования:

После монтажа поставьте на место крышку и выполните сборку всех компонентов в обратной последовательности.

Получилось ли у Вас поменять фильтр салона?

Опрос

Да
Нет

Загрузка …

Как осуществляется замена печки радиатора Лады Приора без кондиционера

Прежде всего, давайте рассмотрим основные элементы отопительной системы ВАЗ-2170. Ими, в частности, являются:

радиатор отопителя (теплообменник) – здесь осуществляется нагрев охлаждающей жидкости;
вентилятор – с его помощью в салон автомобиля подается теплый воздух;
регуляторы – интенсивности обогрева и зон распределения тепла.

Схема, в принципе, традиционная, и никаких особо сложных технических изысков здесь нет. Если вы заметили, что в салон не поступает теплый воздух, тогда как печка включена, следует осмотреть всю систему. При обнаружении подтекания радиатора последний придется снимать либо для того, чтобы запаять, или же для замены на новый. Давайте рассмотрим, как эту процедуру можно сделать своими руками на Приоре без кондиционера.

Первое, что рекомендуется сделать, прежде чем приступать к основной работе, – снять минусовую клемму с аккумуляторной батареи.

После того как автомобиль обесточен, можно снимать накладку лобового стекла. Также нужно будет демонтировать рычаги «дворников», поскольку они будут создавать дополнительные неудобства в работе. Вместе с ними отсоединяем и пластмассовые трубки, через которые жидкость из бачка стеклоомывателя подается к форсункам. Теперь можно переходить к снятию декоративной накладки лобового стекла. Сделать это несложно – крепится она с помощью 7 саморезов, соответственно, их следует открутить.

Предварительно вам нужно будет снять уплотнитель капота

Обратите внимание, что в середине накладки есть винт, с помощью которого стягиваются ее половинки. После этого отверткой или ножом аккуратно поддеваем заглушки, закрывающие винты, и выворачиваем последние

Все – накладку можно снимать.

Если все прошло успешно, значит, можно двигаться дальше. На данном этапе вам следует снять шумоизоляцию моторного отсека. Для этого отверните винты, с помощью которых она, собственно, крепится, а затем вынуть накладки, левую и праву (очередность не играет никакой роли). После этого можно переходить к патрубкам, тянущимся непосредственно к радиатору. Для того чтобы их снять, сперва нужно будет ослабить удерживающие хомуты. Предварительно подставьте емкость для сливания охлаждающей жидкости.

Теперь можно вынимать из разъемов все провода, которые ведут к отопителю. Отсоединив их, берем два ключа – на 10 и 8 – и выкручиваем 4 гайки. Жгут проводов, чтобы не мешал, следует отвести в сторону, предварительно сняв держатель. После этого перемещаемся в салон авто и берем торцовый ключ на 13. С его помощью следует снять с педали тормоза кронштейн, и сместить его в сторону. Вот и все – вы получили свободный доступ к радиатору отопителя. Для того чтобы его снять, необходимо открутить с помощью крестообразной отвертки 3 винта, после чего узел легко вынимается. Все работы по установке радиатора осуществляются в обратном порядке.

Как видим, ничего особо сложно здесь действительно нет. Для того чтобы снять радиатор печки на Приоре без кондиционера самому, вам понадобится определенное время (здесь все зависит от ваших навыков) и минимальный набор инструментов. С другой стороны, вы экономите средства, поскольку делаете всю работу самостоятельно, а не обращается к мастерам в автосервисе. Даже если ранее никогда не приходилось сталкиваться с этим, разобраться в том, как снять радиатор Приоры не составит особого труда. Глаза, как известно, боятся, тогда как руки делают. Наверное, стоит все-таки прислушаться к народной мудрости.

Практически каждый автомобилист, который обладает отечественным транспортным средством, обнаруживает неисправность отопительного агрегата авто именно в зимний период. Ведь только с наступлением сильных холодов человек начинает задумываться о том, как ему не замёрзнуть во время езды на машине. Естественно, для этого все пользуются печкой. Однако, что же делать тем, у кого этот самый прибор перестал функционировать должным образом? Ведь только отопитель способен повлиять на то, чтобы в салоне поддерживалась нормальная температура, позволяющая обеспечить комфортное передвижение. В этой статье мы рассмотрим только одну причину, согласно которой отопительное приспособление перестаёт работать, узнаем о принципах ремонта и замены радиатора печки, установленного в автомобиле Лада Приора.
