Установка гур на уаз-469 своими руками

Угол продольного наклона оси поворота колеса

Продольный угол наклона оси поворота (англ. caster) — угол между осью поворота колеса и перпендикуляром к опорной поверхности в продольной плоскости автомобиля. Различают положительный и отрицательный углы продольного наклона оси поворота колеса.

Положительный caster способствует возникновению дополнительной динамической стабилизации автомобиля при движении на средней и высокой скорости. При этом ухудшается поворачиваемость на малой скорости.

Угол продольного наклона шкворня для автомобилей УАЗ задан жестко.
для УАЗ-452, УАЗ-469, УАЗ-469Б: 3°+-0°30′
для УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 5° -1°

Дворники не возвращаются в исходное положение причина и устранение!

И так сегодняшную запись начну с темы которая набила мне оскомину это поворотники которые не хотели работать. Сегодня я их победил теперь работают на ура. И так подключал я по данной схеме реле РС П кнопка аварийки Ну с поворотниками все ясно пару фоток что и как. Теперь за дворники возмемся на удивление схема сделаная мною пару месяцев назад заработала с первого раза, теперь об отдельных моментах так как у меня стоит камазовская гитара по моему мнению придает брутальности авто переключатель дворников чуть мешал поскольку у него загнут рычаг, даже хотел отпилить но задумался. Решение пришло неожидано нагрев термо пистолето рычаг легко выпрямился и встал как нужно.

дворники на уаз с регулируемой паузой и родным переключателем совсем мелкий, стекло не успевает намокнуть, и дворники практически работают по сухому. Регулируемый интервал стеклоочистителей на УАЗ Буханке.

Передний мост УАЗ-3151

Главная передача и дифференциал переднего моста по конструкции аналогичны заднему мосту. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

Дополнительно производится обслуживание и ремонт поворотных кулаков (рис. 1).

Рис. 1. Поворотный кулак

Техническое обслуживание

При техническом обслуживании переднего ведущего моста проверьте и при необходимости отрегулируйте затяжку подшипников шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака, промойте и смените смазку в поворотных кулаках

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей 28 (рис. 1) поворота колес, регулировочных болтов 27 и надежность их стопорения. Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

Проверку и регулировку осевого зазора шкворней на автомобиле производите в следующем порядке:

1. Затормозите автомобиль стояночным тормозным механизмом или поставьте колодки под задние колеса.

2. Поднимите передний мост домкратом.

3. Отверните гайки крепления колеса и снимите его.

4. Отверните болты крепления сальника шаровой опоры и отодвиньте сальник.

Рис. 2. Проверка регулировки шкворней: 1 – верхняя накладка; 2 – регулировочная прокладка; 3 – шкворень; 4 – нижняя накладка

5. Проверьте осевой зазор шкворней, для чего покачайте руками корпус поворотного кулака вверх и вниз (рис. 2).

6. Отверните гайки шпилек крепления рычага 1 (см. рис. 1) поворотного кулака или болты крепления верхней накладки 1 (см. рис. 2) и снимите рычаг или верхнюю накладку шкворня.

7. Выньте тонкую (0,1 мм) регулировочную прокладку и установите рычаг или накладку на место.

Рис. 3. Проверка максимальных углов поворота колес

Проверку максимальных углов поворота колес производите на специальном стенде (рис. 3). Угол поворота правого колеса вправо, а левого колеса влево должен быть не более 27°. Регулировку производите болтом 27 (см. рис. 1).

Схождение колес регулируйте изменением длины поперечной рулевой тяги. Перед регулировкой убедитесь в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц; затем, ослабив затяжку стопорных гаек (имеющих правую и левую резьбы), вращением регулировочного штуцера установите необходимую величину схождения колес.

Рис. 4. Проверка схождения колес

Схождение колес при нормальном давлении в шинах должно быть таким, чтобы размер А ( рис. 4), замеренный по средней линии боковой поверхности шин спереди, был на 1,5–3,0 мм меньше размера В сзади. По окончании регулировки затяните стопорные гайки. Момент затяжки 103–127 Нм (10,5–13 кгс·м). Схождение колес можно проверять линейкой модели 2182 ГАРО.

УАЗ 3151 | Регулировка люфта рулевого механизма |

10.3. Рулевая колонка

10.3.1. Снятие и установка

Если между шестерней и зубчатой рейкой рулевого механизма слишком большой люфт, то рулевое управление при движении автомобиля будет стучать. Напротив, если люфт между малой шестерней и зубчатой рейкой слишком мал, то рулевое управление будет тяжелым, рулевое колесо не будет самостоятельно возвращаться в среднее положение. Описываемые ниже работы проводят при снятом рулевом управлении. Регулировка рулевого управления заключается в том, что упор рейки перемещается ближе к ней или дальше от нее. Регулировка осуществляется с помощью регулировочного винта, ввинченного в торцовую крышку рулевого механизма. Чтобы найти этот винт, необходимо поставить автомобиль на опоры и посмотреть снизу на рулевой механизм. На левой стороне видна овальная крышка с винтом посредине — это регулировочный винт. Регулировочные работы выполняют с помощником. Для этого потребуются торцовая головка, шарнирная вставка и удлинитель. Автомобиль необходимо установить на подъемную платформу, чтобы был доступ к регулировочному винту с нижней стороны.

Регулировку следует проводить так:

— установить автомобиль на подъемник;

— установить колеса в положение прямо и поворачивать рулевое колесо в обе стороны примерно на 30°. Если рулевое управление нуждается в регулировке, то будет слышен стук;

Рис. 240. Расположение регулировочного винта рулевого управления

— медленно ввинчивать в крышку регулировочный винт, пока стук не исчезнет. На рис. 240 показано, как устанавливать комплект инструментов, состоящий из торцовой головки и шарнирной вставки с удлинителем; — выполнить пробную поездку. Если рулевое колесо не возвращается самостоятельно в среднее положение, то регулировочный винт надо немного ослабить; если люфт на рулевом колесе все еще ощущается, затяните винт еще немного.

automn.ru

Регулировка схождения колес на УАЗ 3303

Это важно! Регулировка схождения передних колес уаз 3303 производится при нормальном давлении в шинах. Наконечники рулевой тяги, должны быть исправны и без люфта

Регулировка сводится к тому, чтобы расстояние А в передней части было меньше расстояния В на 1,5 — 3,0 мм сзади.

Проверку схождения колес обычно делают по внутренней поверхности шин. Но учитывая, что боковое биение шин бывает значительным, схождение может быть отрегулировано неверно. Конечно, лучше всего регулировать на стенде, но ведь раньше делали это всегда сами. Я в таком случае при регулировке схождения делаю два замера, один между шинами, второй между дисками. Разница при замере во втором случае не должна превышать 1,5 — 2 мм.

Перед началом регулировки необходимо подготовить штангу для замеров. Для этого нужна небольшая деревянная рейка и штангенциркуль. Закрепите все это как на фотографии. Штангенциркуль приобрел для этого недорогой, пластмассовый. Можно обойтись без штангенциркуля, линейкой например, закрепив ее резинками и поставив метки.

Регулировка схождения колес производиться изменением длины рулевой тяги. Для этого заранее отпускаются контргайки с правой и левой резьбой и вращением регулировочного штуцера, меняют длину тяги.

  1. Контргайка с левой резьбой; 2. Регулировочный штуцер; 3. Контргайка с правой резьбой; 4. Шарнир.

Автомобиль устанавливают на ровную площадку, делают спереди замер на середине высоты колес, в точках касания ставиться точка. Затем перекатывают автомобиль, на половину окружности и делают повторный замер уже сзади. Разница между ними и будет величиной схождения колес.

Для уверенности в правильности отрегулированного схождения колес на уаз можно провести ее повторно в других точках.

Наконечники рулевых тяг должны быть исправны и без люфта.

Каждый автовладелец не раз слышал такие термины, как развал-схождение. Данные термины означают необходимость ремонта, который может понадобиться в любую минуту. Связана такая потребность ремонта в некачественном дорожном покрытии или эксплуатации автомобиля в жестких условиях бездорожья. Собственно внедорожник УАЗ Патриот и предназначен для таких агрессивных условий эксплуатации, поэтому каждому автовладельцу вездехода нужно не только знать, что такое развал-схождение, но и уметь осуществлять регулировку своими руками.

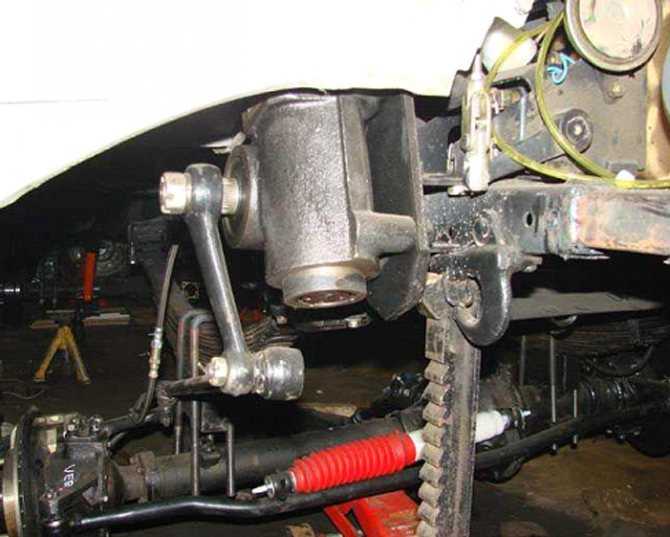

Рулевой редуктор

Со временем случается такое что руль УАЗ Патриот начинает работать неисправно, основной причинной является выход из строя гидроусилителя или редуктора. Признаки говорящие что требуется регулировка или замена следующие:

  • Во время управления автомобилем присутствуют скрипы и посторонние шумы;
  • Руль вращается не равномерно;
  • Во время вращения рулевого колеса имеются заклинивания или заедания;
  • На редукторе присутствует люфт.

Регулировка редуктора не является сложной процедурой, и ее можно произвести самостоятельно, для этого болт нужно вкрутить таким образом чтобы было максимальное стяжение, затем он фиксируется в таком положении, после этой процедуры рулевое колесо начнет вращаться туже. Если произвести регулировку не удаётся, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

  • Плоскогубцы, чтобы расшплинтовать гайки;
  • Набор гаечных ключей;
  • Т-30 наконечник в форме звездочки;
  • Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

  1. Первым делом прямо устанавливаются колеса;
  2. Открывается капот и находится колонка;
  3. Поверхность очищается от грязи;
  4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;
  5. С сошки снимается наконечник;
  6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
  7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
  8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
  9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
  10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
  11. В таком положении до упора затягивается и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается. Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

  1. При помощи метчика нарезается новая резьба;
  2. Берется втулка у которой две резьбы;
  3. Втулка вкручивается по новой нарезанной резьбе и склеивается при помощи цианакрилатного клея;
  4. В новое отверстие редуктора устанавливается новый регулировочный болт;
  5. Крышка картера устанавливается на место и закрепляется с при помощи четырех болтов.

После этой процедуры можно производить необходимую регулировка.

Регулировка фар УАЗ Патриот

Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленными топливными баками, комплектом инструментов и запасным колесом.Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте давление воздуха в шинах и при необходимости доведите его до нормы.

рис. 1

Схема регулировки фар головного света: 1 — горизонтальная линия, соответствующая центрам фар; А, В — вертикальные линии, соответствующие центрам фар; У — осевая линия; Н — расстояние от центров фар до пола

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рисунке 1.Нанесите на него вертикальные линии: осевую У и линии А и В , проходящие через точки, соответствующие центрам ламп ближнего света фар; линии А и В должны быть на расстоянии 608 мм от линии V. На высоте Н, соответствующей расстоянию центров фар от пола, проведите линию 1 и выше ее на 65 мм линию 2 центров световых пятен.

рис. 2

3. Включите ближний свет и поверните ручку электрокорректора фар в положение «0» ( соответствует нагрузке автомобиля с одним водителем).

4. Поднимите капот и отрегулируйте винтом 1 и гайкой 2 ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.5. Регулируйте направление светового пятна для каждой фары отдельно. Во время регулировки вторую фару закройте непрозрачным материалом или отсоедините от нее жгут проводов.6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 1, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.

Чрезмерный свободный ход

Данная проблема налицо, когда свободный ход руля Буханки превышает 40 мм, при условии измерения непосредственно на ободе баранки.

Причины

  • Затяжка болтов, фиксирующих картер к кронштейну лонжерона, ослабла.
  • Недостаточно сильно затянута гайка фиксации сошки.
  • Сбой регулировки либо чрезмерный износ элементов затяжки подшипников червяка.
  • Сбой регулировки либо чрезмерный износ элементов зацепления роликов и червяка.
  • Слабая затяжка конусов шаровых пальцев.
  • Слабая фиксация рычагов поворотных кулаков.
  • Чрезмерные зазоры в шарнирных соединениях рулевых тяг.
  • Чрезмерные зазоры в заделке концов рессор (передняя ходовая).

Поперечный угол наклона оси поворота колеса

Поперечный угол наклона оси поворота (англ. KPI) — угол между осью поворота колеса и перпендикуляром к опорной поверхности. Благодаря данному параметру при повороте управляемых колес кузов автомобиля приподнимается, вследствие чего возникают силы,
стремящиеся вернуть колесо в прямолинейное положение. Таким образом, KPI оказывает значительное влияние на стабильность и устойчивость автомобиля при прямолинейном движении. Разность величин углов поперечного наклона правой и левой осей может приводить к уводу автомобиля в сторону с большим наклоном. Данный эффект может проявляться и при соответствии нормальным значениям остальных углов установки колес.

Для автомобилей УАЗ угол поперечного наклона задан жестко и составляет:УАЗ-452, УАЗ-469Б: 5°30′ +- 0°30’УАЗ-469 с портальными мостами: 8°УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 8°

Как правильно прокачать тормоза

Подготовив все необходимое, можно приступать к прокачке тормозов. Правильно действовать по следующему алгоритму:

  1. В бачок главного тормозного цилиндра заливается тормозная жидкость таким образом, чтобы она доходила до о на емкости;
  2. На всех колесах очищается от грязи и пыли клапан выпуска воздуха, чтобы избежать попадания мусора в систему;
  3. Далее в подготовленную емкость наливается немного тормозной жидкости, и шланг натягивается на клапан выпуска воздуха колеса, с которого начинается прокачка. Не забудьте предварительно снять с клапана колпачок (не потеряйте его). Второй конец шланга погружается в тормозную жидкость, налитую в тару;

Когда педаль выжата, необходимо вполоборота открутить клапан воздуха

В этот момент важно, чтобы шланг продолжал находиться погруженным в тормозную жидкость. При откручивании через него пройдет часть лишнего воздуха, что ознаменуется появлением пузырей на поверхности тормозной жидкости;

Для любителей УАЗов

В каких случаях требуется замена переднего моста УАЗ? Симптомы масштабных проблем, которые решаются только радикальной дорогостоящей операцией, такие же, как и в случае с задней ведущей осью.

Открученная гайка хвостовика, сильный износ подшипников этого узла – это серьезные причины, чтобы срочно заняться заменой переднего моста УАЗ. Также не стоит откладывать ремонт, если износилась главная пара.

Единственная поправка – иногда негромкий гул переднего моста в «Патриотах» или 469-х не является неисправностью. Это такая особенность отечественного автопрома. Если с течением времени характер и интенсивность шума не меняются – значит, шумит не ходовая. Можно, конечно, отправиться в автосервис, задиагностировать машину вдоль и поперек, но не найти неисправности.

Продление срока службы

Есть несколько способов увеличить срок службы УАЗа. Наличие передней оси в автомобиле предъявляет особые требования к эксплуатации. Если вы в нужное время работаете и отсоединяете осевой вал и ступицы колес, это поможет увеличить срок службы деталей механизма, когда передний привод выключен. Во избежание механического повреждения компонентов привода включайте после подключения. После переключения с бездорожья на шоссе, вы должны немедленно переключиться на задний привод. Еще одна причина, способствующая быстрому износу резины. Это постоянно работающие муфты.

Техническое обслуживание машины должно соответствовать ряду требований:

  1. Периодичность.
  2. Регулярный осмотр основных узлов и механизмов.
  3. Своевременная замена изношенных деталей.
  4. Мониторинг масла и других жидкостей.
  5. Проверка и регулировка колесных подшипников.
  6. Контроль функциональности компонентов осевого зазора главной шестерни.
  7. Использование качественных запасов и смесей.

Регулярное техническое обслуживание, бережная эксплуатация и соблюдение рекомендаций производителя являются залогом длительной и надежной транспортировки.

Источник

Устройство этого узла

Советский внедорожник УАЗ 469, выпускаемый Ульяновским автомобильным заводом, по-своему уникален. Схема задней оси автомобиля показана на рис. 1. Конструкция включает в себя следующие ключевые компоненты и компоненты:

  • 1. Защитное отключение;
  • 2. Роликовый подшипник дифференциального устройства;
  • 3, 8. Корректирующие прокладки;
  • 4. Хвостовая часть опоры ведущей шестерни;
  • 5. Установочное кольцо;
  • 6. Держатель перегонки масла;
  • 7. Гайка;
  • 9. Передняя шестерня задней оси;
  • 10. Опора основного подшипника;
  • 11. Гидравлическая шайба полуоси шестерни;
  • 12. Редукционный элемент.

все полезное находится здесь

Регулировка фар Разметка экрана для регулировки света фар

Н – расстояние от центра фар до уровня земли; В=Н–65 мм.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Правильность регулировки фар проверяем по расположению световых границ на экране. Регулировать фары удобнее в темное время суток или в пасмурную погоду. Проверку и регулировку выполняем на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (приблизительно 1,2…1,5 м высотой и 1,7…2,0 м длиной), стену здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, устанавливаем перпендикулярно экрану на расстоянии 5 м между фарами и экраном. Проверяем и доводим до нормы давление в шинах. Для точной регулировки следует посадить помощника на место водителя или разместить на сиденье водителя груз массой около 75 кг и несколько раз качнуть автомобиль, толкая его сбоку, чтобы подвеска самоустановилась. Размечаем экран, как изображено на рисунке. Размер «Н» должен соответствовать расстоянию от центра фар до поверхности площадки. Правую фару закрываем куском картона или тканью и включаем ближний свет. На левой фаре…

…шлицевой отверткой отворачиваем винт крепления декоративного ободка.

Вращая шлицевой отверткой регулировочный винт, расположенный сверху фары, совмещаем горизонтальную границу пучка света с нанесенной на экране горизонтальной линией.

Вращая регулировочный винт, расположенный с правой стороны фары, совмещаем излом пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией разметки.

Устанавливаем декоративный ободок на место. Аналогично регулируем правую фару.

ободок с фары сними — там есть два винта

регулировка по вертикали и по горизонтали

обмельчал нынче водитель

На фарах нового образца эти регулировки пластмассовые. Там резьба сорвалась

или уже с завода сорвана, короче, не регулируется.

123, подложи под фару шайбу.заедь к регулировщ.клапанов)

или ты не пробовал ?

Фары старого образца по диаметру меньше на взгляд, или

посадочное одинаково? Хантер пока заморожен, пока варианты перебираю.

Фары разнятся что-ли, думал что разница в отражателях.

Корпус фар другой, не только стекло и отражатель.

там пружиной прижимается или как? Если пружиной то набивай сверху чем нибудь

Сделал так: 1. купил новый корректор 2. на концевик корректора

насадил трубку длиной 10 мм. Теперь светит отлично, если зад нагрузить — корректором поправляется.

УАЗ 31519

Сервисное обслуживание и эксплуатация

Это интересно: Система управления двигателем Nissan Qashqai Nissan Qashqai 2007+

Устройство раздаточной коробки УАЗ Хантер

Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.

На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.

Схема раздаточной коробки:

Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.

Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.

Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.

Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

Если система запускается рывками или с вибрацией, причины могут быть следующими:

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.

Принцип действия

Основной задачей системы привода является передача усилия от педали к вилке. При нажатии на педаль сцепления внедорожника УАЗ Патриот, происходит перемещение поршня в главном цилиндре, который толкает жидкость в рабочий. При поступлении жидкости в этот цилиндр, последний воздействует на вилку. Далее, наблюдается воздействие вилки на подшипник, а последний воздействует на пружину. Эта пружина является завершающим звеном, которая и перестает прижимать диск к маховому колесу, в результате чего происходит выключение сцепления.

Мы рассмотрим, как же регулируется рабочий цилиндр сцепления, а, точнее, его свободный ход штока или толкателя. Прежде чем приступить к регулировке, необходимо убедиться, что она действительно нужна. Для этого проводится проверка.

Схематичное расположение рабочего цилиндра в системе

Проверка свободного хода

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

  1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
  2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Регулировка хода

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

  1. Одним ключом фиксируется регулировочная гайка на данном элементе, а вторым ослабляется контргайка.
  2. С помощью ручных тисков или ключа на «8» необходимо зажать конец толкателя от его проворачивания. Когда шток будет зафиксирован, необходимо контргайку вывинтить на несколько оборотов назад.
  3. После этого осуществляется регулировка свободного шага, приводя его к норме.
  4. Контргайка возвращается в исходное положение и фиксирует ход штока.

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Удачи в проведении настроечных работ!

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями. Удачи в проведении настроечных работ!

Подготовительные мероприятия

На этапе подготовки необходимо:

  1. Распаковать компоненты комплекта, сверить количество деталей с ведомостью.
  2. Осмотреть поверхность пластикового трубопровода, заусенцы или следы механических воздействий недопустимы.
  3. Проверить корректность соединения деталей, в случае обнаружения неисправностей потребуется обменять комплект у поставщика.
  4. Изготовить из картона или папье-маше шаблон для разметки и проверки корректности положения крепежных отверстий. При изготовлении макета из папье-маше необходимо оклеить несколькими слоями бумаги пластиковый шноркель, от толщины оболочки зависит жесткость изделия и точность разметки.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
