Обновление мостов уаз хантер

Основные проблемы конструкции

Лучше установить на уазовские мосты усиленные полуоси

Мост — сложная конструкция, поломка которой дает сбой всей системы автомобиля. Основные неисправности заднего и переднего моста.

  1. Дефект зубьев главной пары.
  2. Дефект полуосей.
  3. Протечка масла.
  4. Дефект подшипников.
  5. Износ шайб.

По каким причинам возникают эти неисправности? Если автомобиль оборудован задним приводом и здесь подключен передний мост, то бешеные скачки по ухабистым дорогам приведут к катастрофическим последствиям. Первой выходит из строя трансмиссия, следом все остальное. Если вы часто используете трансмиссионное масло без учета сезона, то не ждите от машины хорошей работы.

В случае возникновения осевых щелей в подшипниках происходят всевозможные сбои, поэтому очень важно время от времени проводить осмотр всех деталей автомобиля на выявление неполадок. Если в шинах часто меняется давление, то их долгая работа приведет к разрушению деталей

Дефект вала, крестовин и подшипника подвески также ведет к неполадкам.

Главной причиной большинства проблем является износ комплектующих или их плохое качество. Сильные перегрузки не отразятся на работе деталей положительным образом, все-таки берегите свой автомобиль. Недостаточное количество смазки для деталей — еще одна причина возникновения неисправностей. К неприятным последствиям приведет и неграмотная регулировка подшипников переднего моста.

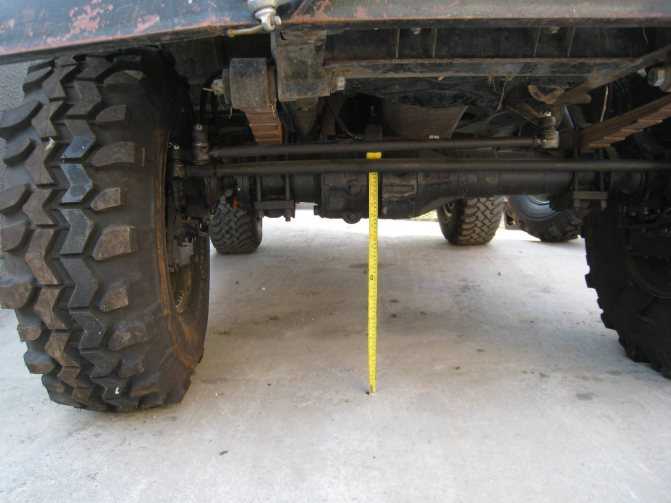

Мосты от МТЗ значительно увеличивают колесный просвет

Тюнинг — это хорошее дело, но только если он проводится у настоящих профессионалов. Но довольно часто недобросовестные спецы допускают грубейшие ошибки, в результате чего ход и габариты карданного вала совершенно не совпадают с нужными параметрами. Итог — серьезная поломка и необходимость почти что капитального ремонта.

Подготовительные мероприятия

На этапе подготовки необходимо:

  1. Распаковать компоненты комплекта, сверить количество деталей с ведомостью.
  2. Осмотреть поверхность пластикового трубопровода, заусенцы или следы механических воздействий недопустимы.
  3. Проверить корректность соединения деталей, в случае обнаружения неисправностей потребуется обменять комплект у поставщика.
  4. Изготовить из картона или папье-маше шаблон для разметки и проверки корректности положения крепежных отверстий. При изготовлении макета из папье-маше необходимо оклеить несколькими слоями бумаги пластиковый шноркель, от толщины оболочки зависит жесткость изделия и точность разметки.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

  • Система выпуска отработавших газов двигателя ВАЗ-21213 и ВАЗ-21214 на Лада Нива и Лада 4х4, устройство, конструкция, принцип действия, схемы, наименования и каталожные номера деталей. 25.12.2019
  • Проверка сенсорного датчика распределительного вала, принцип действия, признаки неисправности, последствия выхода из строя, поиск неисправностей и проверка датчика при помощи тестера и осциллоскопа. 16.12.2019

Все материалы сайта принадлежат их авторам или первоисточникам. Опубликованные текстовые и графические материалы отражают только точку зрения их авторов и не являются догмой.

Как работает устройство?

Принципиально работа раздатки достаточно проста. Она в целом нужналишь для подключения/отключения мостов транспортного средства. Посредством межосевого дифференциала возможно изменение крутящего момента и его передача на переднюю и заднюю ось с равномерным или разделенным усилием на разные колеса.

Схематично работу раздатки УАЗ «Буханка» можно изобразить следующим образом:

  • От коробки передач к ведущему валу идет вращение, передающееся через шестерни на промежуточный вал. В конструкции раздатки одна из шестерен промежуточного вала заблокирована с ведущим валом, потому вращательный эффект передается сразу.
  • На промежуточном валу предусмотрена подвижная шестеренка, передающая вращение на мост автомобиля посредством механизма управления.
  • Существует также межосевой дифференциал, который необходим для улучшения передачи и изменения крутящего момента. Он используется для снятия нагрузки при переключении и плавного перехода вращения.

Преимущества моста Спайсер

Внедорожник УАЗ Патриот оснащается передним устройством широкого типа. Преимуществом такой конструкции являются следующие моменты: • Увеличение колеи, что положительно сказывается на устойчивости транспортного средства как на дороге, так и на бездорожье. Колея была увеличена до 160 см. • Положительно отразилось это и на возможности увеличения угла поворота передних колес до 32 градусов. В таком случае внедорожник получил лучшую маневренность на дороге и за ее границей. • Повышен класс прочности поворотных кулаков, за счет чего снижается периодичность смазки и проведения ремонтных работ. • Благодаря наличию новой подвески, автомобиль УАЗ Патриот получил лучшую управляемость и устойчивость.

Таким образом, данные плюсы говорят о том, что внедорожник имеет высокую устойчивость на бездорожье, а также проходимость, что немаловажно для такого агрегата

Необходимые материалы и инструменты

Для выполнения монтажных работ потребуются:

  • чертежный инструмент;
  • электрическая дрель с набором сверл по металлу (диаметр инструмента зависит от конструкции деталей шноркеля);
  • отвертка с крестообразным жалом;
  • строительный фен;
  • набор гаечных ключей;
  • антикоррозионный материал;
  • малярная лента;
  • виброизоляционный материал на клейкой основе;
  • герметик.

Владельцу автомобиля необходимо приобрести готовый набор, содержащий все элементы шноркеля (цена комплекта от 3,5 тыс. руб.). Производители используют для литья деталей эластичный полиэтилен темного цвета, выдерживающий механические нагрузки, перепады температур. Заводские конструкции снижают количество кузовных работ, владельцу или мастеру придется просверлить отверстие в крыле для воздуховода, разметить точки для винтов фиксации кронштейна на стойке.

Салон

Интерьер «Хантера» под стать внешнему виду – спартанский и никакого намека на комфортабельность. Но конструкторы хоть немного переделали сиденья, повысив их удобство, а также оснастив задний ряд подголовниками. Кстати, оно раздельное.

В отличие от предшествующих моделей, передняя панель у «Хантера» отделана пластиком. Основное место на нем, причем центральное, отведено под приборную доску. Все информационные датчики на ней – круглые, аналоговые, расположены в ряд, что и обуславливает такие габариты приборки. Ниже датчиков установлен блок функциональных клавиш.

Центральная консоль отсутствует как таковая. Вместо нее – проем с виднеющейся электропроводкой и воздуховодами системы отопления.

Хоть «Хантер» и появился в 2003 году, но поставить стеклоподъемники в двери так и не удосужились. Вместо них раздельное стекло, и если водителю хочется проветрить салон, то ему необходимо сместить вбок одну из половин стекла.

Управление трансмиссией этого авто выполняется при помощи двух рычагов, точащих из центрального тоннеля. Одним из них управляется КПП, а вторым – раздаточная коробка. Вот и все оснащение салона.

Процесс снятия и замены изделия

Ниже описана последовательность действий при замене привода переднего моста на автомашинах УАЗ Патриот.

  1. Установите автомобиль на эстакаду или подъемник, предварительно поставив под колеса противооткатные упоры.
  2. Отметьте мелом или зубилом положение карданного вала и фланцев раздаточного редуктора и переднего моста. Метки позволят продолжить эксплуатацию автомашины со старым приводом.
  3. Очистите болты крепления привода к фланцам. Для облегчения снятия изделия нанесите на соединения жидкость WD40.
  4. Открутите точки крепления. Если отвернуть болты не удается, обрежьте металлические элементы дисковой пилой. Для крепления кардана спереди и сзади используется по 4 болта с гайками, элементы отворачиваются с помощью 2 гаечных ключей на 14 и 17 мм.
  5. Выньте изношенный привод и установите на штатное место новую деталь. При монтаже рекомендуется использовать новые болты, на резьбу которых нанесен специальный герметик, не допускающий отворачивания элементов в процессе эксплуатации.
  6. Новый привод требует балансировки, которая выполняется в условиях сервисной станции. Эксплуатировать автомобиль с деталями, не прошедшими балансировку, запрещено, т.к. усиливается вибрация и есть риск разрушения элементов трансмиссии.

Таблица размеров карданных валов УАЗ по данным ОАО «Автодеталь-Сервис» (avtodetal.expert) г. Ульяновск

D — внутренний диаметр трубыS — толщина стенок трубыМ*Н.М. — крутящий момент, без остаточной деформацииМ*1Н.М. — крутящий момент, вызывающий разрушение любой деталиДлина 1 = Lmax (мм) по центрам крестовинДлина 2 = Lmin (мм) по центрам крестовинДлина 1 — Длина 2 = Рабочий ход


n/n
Каталожный номерАДСКаталожный номер KENO Наименование товара Длинна D,
мм
S,
мм
Масса, кг М*Н,М. М*1Н,М. Присоед.размер фланца
1 2
1 2966-22010102966-00-2201010-972966-00-2201010-96 Вал карданный на УАЗ 3159 БАРС 1264 1210 71 1,6 9,83 1260 2100 60
2 3151-22010103151-00-2201010-973151-00-2201010-96 Вал карданный на УАЗ 469
с редукторным мостом
975 921 45 2,5 7,90 1260 2100 60
3 31512-22010103151-20-2201010-893151-20-2201010-98 Вал карданный на УАЗ 469
(4 ст.коробка)
985 931 45 2,5 7,95 1260 2100 60
4 31512-2201010-103151-20-2201010-913151-20-2201010-94 Вал карданный на HUNTER 469
(4 ст.коробка)
924 869 45 2,5 8,03 1260 2100 60
5 31512-2201010-303151-20-2201010-923151-20-2201010-99 Вал карданный на HUNTER 469
(5 ст.коробка)
851 796 45 2,5 7,09 1260 2100 60
6 3153-22010103153-00-2201010-963153-00-2201010-95 Вал карданный на УАЗ 3153 1360 1306 71 1,6 10,16 1260 2100 60
7 3160-22010103160-00-2201010-963160-00-2201010-95 Вал карданный на УАЗ 3160
(4 ст.коробка)
948 893 45 2,5 7,92 1260 2100 60
8 31601-22010103160-10-2201010-973160-10-2201010-96 Вал карданный на УАЗ 3160
(5 ст.коробка)
869 814 45 7,92 7,92 1260 2100 60
9 31621-22010103162-10-2201010-963162-10-2201010-95 Вал карданный задн. на УАЗ 3162, 3163 1220 1165 71 1,6 7,92 1260 2100 60
10 3741-22010103741-00-2201010-943741-00-2201010-97 Вал карданный на УАЗ 452 743 689 45 2,5 7,25 1260 2100 60
11 31512-2201010-203151-20-2201010-903151-20-2201010-93 Вал карданный заднего моста на УАЗ 31512 с мостами «Тимкен» (для а/м с 5-ст. КПП ADS-BGW) 907 852 45 2,5 8,04 1260 2100 60
12 2206-2201010-102206-00-2201010-962206-00-2201010-10 Вал карданный заднего моста на УАЗ 452 с 5-ти ст. КПП 647 592 45 2,5 7,25 1260 2100 60
13 2206-2201010-103303-60-2201010-953303-60-2201010-00 Вал карданный заднего моста на УАЗ 31512 с редукторными мостами (для а/м с 5-ст. КПП ADS-BGW) 882 827 45 2,5 7,95 1260 2100 60
14 3741-2201010-103741-00-2201010-993741-00-2201010-98 Вал карданный заднего моста на УАЗ 3741, 2206, 3303,3909,3809,3962 «ЕВРО» с мостами «Спайсер» 685 630 45 2,5 7,29 1260 2100 60
15 3151-2203010-013151-00-2203010-943151-00-2203010-97 Вал карданный на УАЗ 469 541 487 45 2,5 7,22 981 1960 60
16 3159-22030103159-00-2203010-973159-00-2203010-96 Вал карданный на УАЗ 3159 БАРС 614 560 45 2,5 7,70 981 1960 60
17 3160-22030103160-00-2203010-973160-00-2203010-96 Вал карданный на УАЗ 3160, HUNTER (4 ст. коробка) 483 428 7,00 981 1960 60
18 31601-22030103160-10-2203010-973160-10-2203010-96 Вал карданный на УАЗ 3160, 2360, HUNTER, PATRIOT (5 ст. коробка) 564 509 7,31 981 1960 60
19 3741-22030103741-00-2203010-943741-00-2203010-97 Вал карданный на УАЗ 452 706 652 45 2,5 7,70 981 1960 60
20 3741-2203010-103741-00-2203010-993741-00-2203010-98 Вал карданный переднего моста на УАЗ 3741, 2206, 3303,3909,3809,3962 «ЕВРО» с мостами «Спайсер» 684 593 45 2,5 7,53 981 1960 60
21 33036-2203010-103303-60-2203010-963303-60-2203010-10 Вал карданный переднего моста на УАЗ 452 с 5-ти ст. КПП 793 738 45 2,5 8,00 981 1960 60
22 31512-22030103151-20-2203010-963151-20-2203010-95 Вал карданный переднего моста на УАЗ 31512 с мостами «Тимкен» (для а/м с 5-ст. КПП ADS-BGW) 619 565 45 2,5 7,50 981 1960 60
23 2363-2200010-10 Трехопорный карданный вал 849 794 45 2,5 14,40 1700 2100 60
24 3153-2200010 Трехопорный карданный вал 662 608 45 2,5 14,40 1700 2100 60
25 31622-2200010-10 Трехопорный карданный вал 662 608 45 2,5 14,15 1700 2100 60
26 3159-2200010-10 Трехопорный карданный вал 611 557 45 2,5 14,10 1700 2100 60

Важные моменты

  • Никогда не стоит запрессовывать верхнюю крышку шкворня только с помощью молотка, потому что это может привести к её перекосу. Лучше вдавить её в корпус кулака с помощью четрырёх болтов сошки, причём затягивать эти болты обязательно следует крест-накрест. Это позволит посадить крышку максимально ровно и никаких перекосов при запрессовке не возникнет.
  • Новая верхняя крышка шкворня, как правило, никогда не садится в корпус полностью: несколько миллиметров этой крышки всегда выступают над кулаком и утопить крышку нельзя даже с помощью сильного затягивания болтов тяговой сошки. То есть возникает щель между корпусом кулака и тягой. Чтобы её убрать, следует воспользоваться несколькими прокладками (их можно приобрести в автомагазине, а можно сделать самостоятельно). В процессе эксплуатации шкворневой узел притрётся, его верхняя крышка постепенно утонет в корпусе кулака и необходимость в этих прокладках отпадёт. Автовладельцу надо будет лишь плотнее затянуть сошку. Но с новой крышкой этого делать нельзя, поскольку велик риск её расколоть.

Как снять шкворень на газели

Как видно из этой статьи, замена шаровых шкворней своими руками — задача, которая вполне по силам даже начинающему автолюбителю. Главное — запастись необходимыми инструментами, терпением и не переусердствовать, затягивая болты на сошке.

Шкворневой механизм автомобиля УАЗ Патриот, служит для соединения поворотного кулака со ступицей колеса

Данный узел является одним из основных управляющих элементов внедорожника, поэтому ему справедливо уделяется пристальное внимание грамотных автовладельцев. Но как и все другие механизмы, шкворня со временем изнашиваются и тогда уже нужно заняться их ремонтом. Вкратце о том, как это сделать и поведает данная статья

Вкратце о том, как это сделать и поведает данная статья.

Механизм в разрезе

Для внедорожника существуют три основные разновидности шкворневого соединения:

  1. Заводской вариант – сферическая опора с пластиковыми вкладышами. Изготовитель выпускает УАЗ на облегченных и дешевых комплектующих, гарантируя надежность подвески при соблюдении умеренных условий эксплуатации. Требует периодической регулировки зазоров, ремонт производится по мере износа вкладышей.
  2. Усиленные шарниры с бронзовыми вкладышами – модификация для любителей «поколбаситься» на ухабах и буераках. Выпускаются в виде ремонтного комплекта мелкими производителями автомобильных запчастей (Ваксойл, Ниагара, Автогидравлика, Фактор, Соллерс, ИП Кузнецов и др.), предназначены для тяжелых дорожных нагрузок. Бывалые джиперы сразу рвутся поменять пластик на бронзу, чтобы не возникало проблем со шкворнями в загородных поездках.
  3. – недавняя разновидность, которая завоевывает все большую популярность у владельцев УАЗов. Не требует постоянного регулирования, и при качественных комплектующих и грамотной замене достаточно долговечны. Недостатками являются сложность монтажа и невозможность полевого ремонта.

Бронзовые вкладыши

Замена шкворней на Патриоте производится в случае появления люфтов в передней подвеске или для профилактики перед сложной поездкой. Одним из результатов установки подшипникового механизма является заметное улучшение управляемости машины. Алтайский производитель Ваксойл предлагает шкворня с заданным углом кастора +5 или +8, который также влияет на облегчение вождения.

Разборка и ремонт

замена пыльника наружного шруса на рено логан Обнаружить неисправности в наружном ШРУСе можно несколькими способами:

  • обнаружить видимое разрушение защитного чехла, нарушение его герметичности: потрескавшиеся участки, смазка на наружной поверхности, прочие дефекты;
  • на слух распознать характерные для такого вида неисправностей звуки: щелчки, треск.

Если одним из двух способов, приведенных выше, вы определили, что у вас, возможно, неисправен один или оба наружных ШРУСа, значит, необходимо их разобрать и убедиться в этом. Думаю, что многим автолюбителям понадобиться инструкция, как разбирать наружный ШРУС. Следует понимать, что у разных марок автомобилей могут быть свои конструктивные особенности, поэтому приведенная ниже инструкция будет содержать основные моменты, общие для большинства машин.

Прежде чем начать, найдите гараж со смотровой ямой или подъемником. Если у вас нет такой возможности – подойдет сухое помещение с ровным полом. Далее, сорвите гайки крепления колеса и ступичную гайку. Поддомкратьте автомобиль, до конца открутите гайки крепления колеса и снимите его. Для безопасности подложите под автомобиль колесо или любую другую опору.

Теперь открутите ступичную гайку до конца и снимите стопорное кольцо с вала. Далее, снимите тормозные колодки и суппорт, закрепив его каким-нибудь крюком за стойку амортизатора, иначе он повиснет на тормозном шланге, который может оборваться вод его весом. Потом головкой открутите болты крепления привода колеса.

Затем потребуется выпрессовать шаровую опору из кулака. Так как мы заранее сняли суппорт, это заметно облегчит задачу (хотя этот шаг можно и пропустить, если на вашем автомобиле доступ к приводу ШРУСа и шаровой достаточно свободный). Открутите болты крепления шаровой опоры, а затем легкими ударами молотка выбивайте шаровую из кулака. Для тех, у кого остались вопросы о том, как впрессовывать шаровую опору, подробная видеоинструкция:

Теперь можно снимать ступицу, а значит появился прямой доступ к наружному ШРУСу. Более подробно о том, как добраться к внешнему ШРУСу, вы можете узнать на видео:

Итак, вы разобрали наружный ШРУС и обнаружили следы износа на его элементах. Значит ли это, что придется полностью заменять наружную гранату или же есть способы произвести ремонт своими руками? Конечно же, варианты самостоятельного ремонта существуют и все зависит от того, какой из элементов гранаты оказался поврежден.

Если изношены только тела качения, то здесь может быть только один вариант ремонта – покупка новых. Шарики вы без труда найдете в любом автомагазине или на ближайшем авторынке, причем по очень низкой цене

Самое важное – выбрать шарики подходящего размера

При износе сепаратора вы можете попробовать два способа его отремонтировать (исключая вариант с покупкой нового ШРУСа):

  • непосредственная замена сепаратора;
  • перестановка ШРУСов .

Суть первого способа заключается в покупке ремонтного комплекта для наружных ШРУСов либо в приобретение б/у сепаратора на разборе. При покупке «бушного» сепаратора внимательно его осмотрите и убедитесь, что он изношен намного меньше, чем ваш. Перед установкой замочите его в преобразователе ржавчины, а затем зачистите наждачной бумагой. Даже если на нем отсутствовали следы коррозии, такая процедура ему не навредит.

Второй способ очень прост: вам потребуется переставить гранаты с правой и левой полуосей на другую сторону автомобиля (то есть левую – направо, правую – налево). Такой способ может помочь, потому что обычно сепаратор изнашивается неравномерно и при смене направления вращения будут задействоваться неизношенные участки.

  • Лучшая промывка для двигателя перед заменой масла
  • Как отремонтировать ШРУС своими руками
  • Какое зимнее масло лучше заливать в мотор
  • Как поменять внутренний ШРУС на Калине, Приоре, Нексии

Обслуживание раздаточной коробки

При постоянной эксплуатации автомобиля, раздатка УАЗа «Патриот» и любой другой модели требует тщательного обслуживания.

Стандартный процесс ухода за деталью включает в себя:

  • визуальный осмотр на предмет наличия подтеков смазки в местах, где расположены резиновые уплотнители и прокладки;
  • проверка крепежных элементов, которыми РК прикрепляется к КПП и подтягивание болтов крепления карданных валов;
  • замена масла в раздатке УАЗ.

Обслуживание автомобиля требует одновременно менять масло в КПП и раздатке УАЗ «Патриот». Периодичность замены определяется самостоятельно с учетом рекомендаций производителя. Вне зависимости от того, какая раздатка на УАЗ установлена, Ульяновский автозавод рекомендует проводить замену масла каждые 35-40 тысяч километров пробега.

При регулярной эксплуатации автомобиля в условиях бездорожья, масло необходимо менять чаще, так как раздатка и вся трансмиссия такого автомобиля испытывает повышенные нагрузки.

Без тщательного обслуживания и ухода, раздатка может выйти из строя, после чего водителю придется заменять РК УАЗ на новую.

Полезные советы и общие рекомендации

Вместо сверления сквозных отверстий в передней стойке, можно использовать монтажный уголок. Элемент крепят к металлу кузова на вытяжных заклепках, поверхность стойки и отверстия необходимо покрыть антикоррозионной мастикой. При сверлении отверстий необходимо направлять сверло в сторону от рамки ветрового стекла. В случае повреждения в салон автомобиля станет проникать вода, способная вывести из строя электрические компоненты и ускоряющая коррозию деталей.

В процессе эксплуатации следует периодически проверять тракт на герметичность, удалять грязь из зазора между трубой и кузовом. При каждом обслуживании фильтра необходимо восстанавливать герметик на стыках. Для защиты кузова от коррозии следует использовать мастики на битумной основе, сохраняющие эластичность при отрицательной температуре. Внутренние полости необходимо обработать аэрозолем (например, Prim ML).

Возможные неисправности

Постоянный повышенный шум при работе переднего моста.1 . Износ или неправильная регулировка подшипников дифференциала.2 . Неправильная регулировка. повреждение либо износ шестерён или подшипников редуктора.3 . Недостаточное количество масла в картере моста.1.1 . Замените изношенные детали, отрегулируйте подшипник дифференциала.2.2 . Определите неисправность редуктора, отремонтируйте или замените его.3.3 . Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста.Шум при разгоне автомобиля и торможении двигателем1 . Неправильная регулировка зацепления шестерён главной передачи.2 . Неправильный боковой зазор в зацеплении шестерён главной передачи.3 . Увеличенный зазор в подшипниках ведущей шестерни вследствие ослабления гайки крепления фланца или износа подшипников.1.1 . Отрегулируйте зацепление.2.2 . Отрегулируйте зазор.3.3 . Отрегулируйте зазор, при необходимости замените подшипники.Стук в начале движения автомобиля1 . Износ отверстия под ось сателлитов в коробке дифференциала1.1 . Замените коробку дифференциала и при необходимости ось сателлитов.

Особенности конструкции

. Рулевое управление: 1 – рычаг поворотного кулака; 2 – поворотный кулак правый; 3 – опора шаровая правая; 4 – ремень; 5 – насос гидроусилителя рулевого управления; 6 – нагнетательный шланг гидроусилителя; 7 – бачок гидроусилителя; 8 – всасывающий шланг; 9 – отводящий шланг; 10 – рулевой механизм; 11 – сошка; 12 – опора шаровая левая; 13 – поворотный кулак левый; 14 – рулевой наконечник; 15 – регулировочный штуцер; 16 – тяга рулевой трапеции; 17 – тяга сошки рулевого управления

Рулевое управление, оснащенное гидроусилителем, автомобилей UAZ Patriot () состоит из рулевого колеса, рулевой колонки и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.

. Рулевая колонка: 1 – вал рулевого управления нижний; 2 – кронштейн крепления механизма регулировки угла наклона колонки; 3 – поддерживающая пружина; 4 – верхний кожух рулевой колонки; 5 – рулевое колесо; 6 – рукоятка рычага регулировки рулевой колонки; 7 – нижний кожух рулевой колонки; 8 – труба колонки рулевого управления; 9 – щека-сектор; 10 – рычаг регулировки рулевой колонки; 11 – гребенка; 12 – возвратная пружина; 13 – уплотнитель

Вал рулевого управления (), установленный в трубе рулевой колонки на двух подшипниках, передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров. Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. К трубе рулевой колонки прикреплен также механизм регулировки угла наклона.

. Рулевой механизм: 1, 31 – гайки; 2 – перепускной клапан; 3, 19 – болты; 4, 18 – шайбы; 5 – боковая крышка картера; 6, 13, 15, 21 – уплотнительные кольца; 7, 24 – опорные кольца; 8, 23 – прокладки; 9 – шайба уплотнения вала сошки; 10, 20 – подшипники вала сошки; 11 – вал сошки; 12 – картер рулевого механизма; 14 – рейка-поршень; 16 – корпус распределителя; 17 – пыльник входного вала; 22 – ограничитель прокладки; 25 – корпус уплотнителя; 26 – защитное уплотнение вала сошки; 27 – стопорное кольцо; 28 – пыльник вала сошки; 29 – сошка рулевого управления; 30 – стопорная шайба

Рулевой механизм () установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.

Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки-поршня (или вворачивается в нее), которая перемещается вместе с золотником. Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается. Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок по отводящему шлангу.

Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя. Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя. Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости. При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Рулевая трапеция состоит из сошки, тяги сошки и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Демонтаж мостов и основной инструментарий

Для того чтобы поменять полуось или сальник ведущей шестерни, снимать передний мост не требуется. Например, для замены шарнира Бирфилда нужно просто поставить машину на ручник, установить переднюю часть автомобиля на домкраты, снять колесо, тормозной диск и произвести ремонт. Однако если стал гудеть дифференциал, а замена масла не принесла результатов, лучше всего произвести полный демонтаж и разборку. После разборки и замены всех изношенных деталей можно на 50-100 тысяч км забыть про задний или передний мост.

Демонтаж моста

Демонтаж осуществляется также для замены несущей балки, которая может треснуть или поломаться со временем. Не обойтись без него и при замене гражданского моста на военный. Итак, для того чтобы снять деталь, понадобятся ключи или головки на 17, 19, 22, 24 и 27 мм. Необходима будет стяжка пружин – без нее можно травмироваться. Для разборки нужно отсоединить тормозной шланг, снять кардан, демонтировать пружины (предварительно стянув их стяжкой), отвинтить крепления амортизаторов и тяг. Естественно, необходимо снять и колеса. Снимать передний мост лучше всего вдвоем или втроем, поскольку его вес составляет около 120 кг.

После демонтажа ремонт произвести уже очень просто, поскольку дальнейшую разборку можно сделать на верстаке или в любом другом удобном месте. УАЗ легко отремонтировать даже в полевых условиях, хотя для того, чтобы произвести ремонт трансмиссии, лучше всего иметь под боком гараж с ямой и 1-2 помощников.

Во время ремонтных работ владельцы автомобилей УАЗ часто используют подручные приспособления и уже отслужившие детали. Например, запрессовать новый сальник можно при помощи старого.

Особенности модели и ее оснащения

Схема электропроводки до сих пор поражает своим качеством. Правопреемником этого транспортного средства стала другая модель 31514, которая начала выпускаться с 1993 г. сразу завоевала круг своих почитателей. Новые модели значительно отличаются от предыдущих. Не только улучшена конструкция, но и проводка. Например, электросхема УАЗ 390994, инжектор которой мог доставлять неудобство, не имела специального датчика температуры. У новых моделей предусмотрено бесконтактное зажигание. Узел включает:

  • катушку для зажигания низковольтного типа;
  • электронный транзисторный коммутатор;
  • трамблер, т.е. датчик-распределитель;
  • электрическое добавочное сопротивление;
  • особый аварийный прерыватель;
  • плавкие предохранители (устанавливается блок).

Особенность трансмиссии

На УАЗ 469 КПП является механической, рассчитанная на 4-ступени. При этом 4-х ступенчатая коробка оснащена синхронизаторами. Они необходимы для осуществления выравнивания скорости. Присутствуют валы, при этом первичный вал базируется на двух опорах. Шестерни привода промежуточного вала являются косозубыми. Для восприятия возникновения во время передвижения радиальных и осевых нагрузок задняя опора вала включает двухрядный радиально-упорный шарикоподшипник. Такая КПП позволяет транспортному средству передвигаться задним ходом. Автотранспорт оснащен раздаточной коробкой. Раздаточная коробка УАЗ 469 включает валы ведущих мостов, шестерни, которые имеет продолжительный рабочий ресурс.

Схема КПП УАЗ 469

Схема раздаточной коробки

Коробка передач УАЗ 469, вид изнутри
