Меняем ремень ГРМ на Фольксваген Пассат Б3, Б5 и Б6 самостоятельно

Когда пора менять?

Замена ремня ГРМ на Фольксваген Пассат Б5 и Б3 выполняется согласно рекомендаций, указанных в мануале, через 60 000 – 90 000 км пробега. Но при этом следует регулярно следить за его состоянием, так как возможен обрыв ремня. Это может иметь тяжелые последствия в виде погнутых клапанов и испорченных поршней, так как при обрыве они встречаются и наносят повреждения друг другу.

Ремень механизма газораспределения имеет вид резинового обода с внутренней поверхностью в виде зубьев, служащих для лучшего сцепления. Решение о необходимости замены ремня принимается после визуального осмотра. Изделие подлежит обязательной замене, если выявлены следующие дефекты:

  • трещины и потертости на поверхности;
  • зубья стерты, надорваны, имеют следы износа;
  • боковины обтрепаны;
  • материал расслаивается;
  • имеются масляные следы на обеих поверхностях.

При осмотре следует уделить внимание и другим деталям ГРМ, при выявлении каких-либо недостатков их нужно поменять. Вместе с ремнем ГРМ желательно менять натяжитель

Срок службы ремня

Инструкция по эксплуатации этого автомобиля рекомендует производить замену ремня при пробеге 90 тыс. км. Известны случаи, когда у новых моторов ремень служил более 120 тыс. км. Сегодня таких моторов уже нет, поэтому о таком пробеге можно не мечтать. Рекомендуется не превышать показатель более 60 тыс. км.

Срок службы этого изделия зависит от многих факторов. Среди них большую роль играет техническое состояние силового агрегата. Материал зубчатого ремня отрицательно реагирует на попадание технических жидкостей в его рабочую зону, особенно моторного масла. Источниками протечек моторной смазки могут быть изношенные сальники коленвала, распредвала, промежуточного вала.

В процессе эксплуатации мотора происходит износ шеек валов, резинового уплотнения сальников на этих валах. Устранить течь возможно только установкой новых сальников. А также способствует ускоренному износу зубчатого ремня состояние зубьев шестерён в приводе ГРМ. После пробега более 200 тыс. км высота профиля зуба уменьшается, что способствует срезу зубьев на ремне. Исходя из этого можно рекомендовать проводить замену при пробеге 60 тыс. км.

При каждом техническом обслуживании мотора следует обращать внимание на состояние ремня, если замечены даже малейшие трещины, он подлежит замене

FakeHeader

Comments 28

После замены ролик грм не свистел на холодную

Здравствуйте у меня к вам вопрос. Я решил поменять ремень грм. Поставил метку на валу. А метка на распредвала стояла на зуб в лево. Когда заменил ремень грм поставил метку как должно быть. Метка шкива уходила на 2мм в право от метки крышки клапанов. Завёл машину появился звон гидрокомпенсаторов. Машина стала зверь с низов набирала обороты резво. Но шум гидрокомпенсаторов не прошло сильный звон был. Решил переставить метку на распредвале на зуб назад как было. Переставил звон гидрокомпенсаторов пропал но машина стало тупой себя вести в низ ах. Почему так? Все сделал как нужно по меткам

шнурком проверь уоз 093 группа третье окно…какое число там? это на прогретую. И узнаешь что менять примерно…метки грм/цепь+натяжитель/сорвало ли шпонку

цепь меняли с гидронатяжителем они новые. Мне предоложили выставить метки на маховике. Искал не нашел их. Типа на коленвале бывает не точное расположение зубцов.

а номеров трубок охлаждения АКПП не осталось?

а я чет очую туда сам лезть…)) боюсь неправильно по меткам выставить…(

Молодец всё чётко.

Молодец хорошая работа проделана!У меня три вопроса:первый (немного не потеме, но для меня актуально) — Я хочу поменять передний сальник коленвала., как думаешь там чтоб болт открутить со звездочки, геморно это? и как его зафиксировать отпрокрутки?второй — Вот я смотрю по твоему отчету и не могу понять., натяжной ролик ГРМ ты снимал вижу., а демпфер натяжитель вроде нет., как шток утапливал то? прям на авто?третий — после установки основного радиатора, много масла пришлось в акпп доливать? и каким образом доливал прям через шланги? или через пробку акпп?

меня через 40 тыщ ждет, с тем как я езжу это не за торами.

А то у меня старый хозяин менял, я уже 3 года езжу

Отличная работа.Респект.А сколько у грм пробег,100 тыс?

Спасибо)Для себя я установил среднюю цифру в 60000км.Вдобавок визуальный контроль ремня.Каждый по разному меняет)

А что это за трубка АТФ я когда у себя разбирал, был только теплообменник гидрача ! А охлаждение масла коробки шло в основной радиатор, движки у нас одинаковы

Трубки охлаждения ATF и есть охлаждение АКПП.Да, они идут в основной радиатор.

У меня что значит модификация другая? Из радиатора их никак не вытащить, это как конструкция цельная! А у тебя смотрю отдельно ,

Как раз в тему, планирую менять. Спасибо, не придется самому искать)

Процедура замены на моторе RP

Ремень ГРМ привода клапанного механизма на двигателе RP Пассата третьего поколения требует периодической замены. Многие владельцы не рискуют самостоятельно выполнить такую операцию, но самостоятельная замена не представляет собой сложной процедуры, вполне под силу водителю.

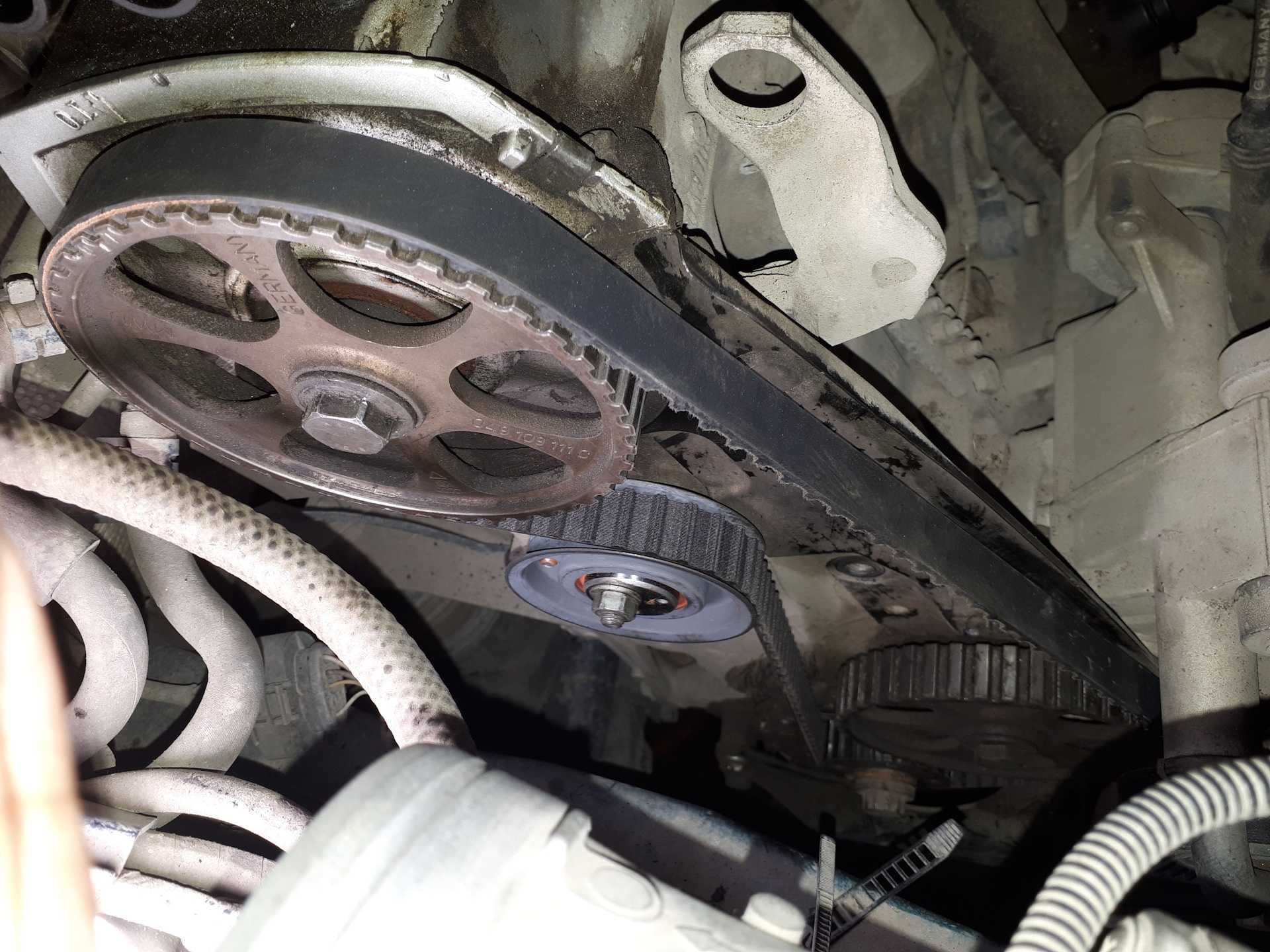

Схема ГРМ

Специального оборудования, инструмента искать не приходится.

Приобретаются необходимые запасные части:

  1. Зубчатый ремень.
  2. Натяжной ролик.
  3. Автомобильный домкрат.
  4. Подставку под кузов автомобиля.
  5. Противооткатные башмаки.
  6. Набор гаечных ключей.

Проведению замены ремня в моторном отсеке мешает корпус воздушного фильтра, его необходимо демонтировать, после этого места будет вполне достаточно. После этого на правом переднем колесе ослабляют колёсные болты, приподнимают кузов домкратом, устанавливают подставку. Под задние колёса следует установить башмаки, чтобы исключить откат машины, снимают переднее колесо со ступицы.

Основной порядок действий

  • Снимают верхний пластиковый защитный корпус механизма ГРМ.
  • Следующим шагом будет установка поршня первого цилиндра в верхнюю мёртвую точку, должны совпадать три метки.
  • Убедившись в правильности установки меток, снимают оставшийся защитный корпус. Для удобства дальнейшей работы можно маркером пометить расположение шестерён коленвала и распредвала.
  • Подошла очередь для снятия шкивов коленвала, они крепятся четырьмя болтами. Отворачивают их шестигранником на «6». Коленвал от проворачивания необходимо застопорить.
  • Ключом на «15» отворачивают болт натяжного ролика, ослабляют натяжение зубчатого ремня, снимают его с двигателя.
    Далее демонтируют ролик натяжного устройства.

Установку новых деталей привода механизма ГРМ выполняют в обратной последовательности, но перед этим следует убедиться в правильности установки меток. По окончании работы поворачивают на два оборота коленвал, чтобы проверить совпадение меток. Поворачивать коленвал для установки или проверки меток, можно ключом за болт на шкиве.

Установочные метки

На этом моторе имеются метки ГРМ Фольксваген Пассат В3 для правильной установки фаз газораспределения.

Первой проверяют метку на шкиве коленвала и блоке цилиндров. На шкиве имеется риска, которая должна совпадать со стрелкой на защитном корпусе привода ГРМ.

Метка шкива коленвала

Метка шкива коленвала и промежуточного вала

Вторую метку можно увидеть при снятии резиновой заглушки на корпусе механизма сцепления. Метка на маховике должна совпадать с выступом на корпусе механизма сцепления.

Метка маховика

 Ещё одна метка имеется на шестерне распредвала. На более новых моторах её располагают с внешней стороны, на старых моделях она находится с внутренней стороны, должна совпадать с плоскостью головки блока цилиндров. И также правильность установки меток можно проверить по расположению бегунка распределителя зажигания. Для этого снимают его крышку, средина бегунка должна располагаться напротив риски корпуса распределителя зажигания.

Метки распредвала

Только при совпадении всех установочных меток можно быть уверенным, что фазы газораспределения выставлены правильно.

Инструкция по замене ремня ГРМ на Фольксваген Пассат Б3

Когда теоретическая часть изучена, можно заменять ремень своими руками. Деталь необходимо заменить одновременно с роликами независимо, в какой степени те износились.

Показательной для новичков будет замена ремня ГРМ Passat B3 2е дигифант с объемом мотора 2 литра.

Необходимые запчасти и инструменты

Стендов и специального оборудования не требуется. Покупают ремешок и натяжной ролик.

Инструменты и приспособления:

  • домкрат;
  • подставка под кузов авто (подойдет запаска или ненужный колесный диск);
  • упоры под задние колеса (противооткатные башмаки);
  • отвертки;
  • набор гаечных ключей.

Для удобства работы сначала демонтируют корпус воздушного фильтра Дигифанта. Он находится в моторном отсеке.

Машину отключают от АКБ, ставят на домкрат, под задние колеса подкладывают противооткатные башмаки, под кузов – упор.

Снятие защиты ремня

Далее снимают гофру воздуховода, ремни гидроусилителя (ГУР) руля, генератора и насоса. На снятых ремешках маркером наносят стрелку, показывающую направление вращения.

Верхнюю часть кожуха снимают, открутив 2 удерживающих болта и отщелкнув защелки. Нижний кожух автослесари откручивают головкой на «10» и шестигранным ключом на «5».

Снятие защиты ремня ГРМ Пассат Б3 демонстрирует видео:

Порядок работы

Когда подготовительные работы окончены, водители меняют элемент. Порядок такой:

  1. Поршень первого цилиндра устанавливают в верхнюю мертвую точку, чтобы совпали метки.
  2. Помечают маркером положение шестерен валов, коленчатого и распределительного.
  3. Шестигранником на «6» отворачивают 4 крепежа шкивов КВ. «Колено» застопоривают, чтобы не проворачивалось. Для этого нужно включить пятую передачу, затянуть ручник, помощник должен надавить на педаль тормоза. Другой способ — вытаскивают заглушку в зоне вращения маховика и через отверстие застопоривают вал, вставив мощную отвертку или монтировку.
  4. Ключом с головкой на «15» откручивают болт натяжного ролика, сначала ослабляют, затем снимают деталь с двигателя.
  5. Демонтируют ролик натяжного устройства, ставят новый.
  6. Проверяют, как установлены метки.

Дальше всю работу ведут в обратном порядке. Когда машина собрана, проворачивают за болт на шкиве КВ на два полных оборота, еще раз проверяют совпадение рисок. Как поменять ремень ГРМ, показано на видео:

Порядок замены ремешков газораспределительного механизма применим и к другим модификациям Пассат Б3 – Драйв 2 и Моно — для 1.8-литровых двигателей с инжекторами.

Основной процесс

Ниже представлена последовательность действий, которые потребуется выполнить для осуществления замены поврежденного ремня ГРМ:

  • Сначала нужно отключить мотор и отсоединить клеммы от аккумулятора. Это необходимо для обеспечения безопасности при выполнении последующих работ.
  • Далее потребуется демонтировать решетку радиатора. Сделать это можно с помощью специальных инструментов, которые позволят открутить винты и отсоединить защелки. Также одновременно с радиатором нужно будет снять ручку открывания капота и его замок.

  • Когда перечисленные выше работы будут выполнены, можно приступать к демонтажу бампера. Он крепится к автомобилю четырьмя винтами, которые нужно будет открутить. Также после того, как бампер будет снят, потребуется открутить еще несколько винтов, чтобы снять фары.
  • Посредством демонтажа винтов потребуется снять усилители бампера.
  • После этого нужно будет отключить датчики кондиционера и демонтировать сам кондиционер.
  • Следующим шагом станет удаление «телевизора» для того, чтобы полностью открыть доступ к механизму ГРМ.
  • Когда передняя часть автомобиля будет разобрана, потребуется соединить метки ГРМ двух валов и впоследствии демонтировать элементы. Выполнение этого шага необходимо, чтобы впоследствии удалось без проблем осуществить обратную сборку.

Затем следует приступить к удалению натяжного устройства. Чтобы это сделать, потребуется сначала снять пластиковую защиту механизма, а затем отщелкнуть клипсы, которые находятся по бокам крышки.

Окончательными действиями станут извлечение неисправного ремня и замена его на новый. Также при проведении замены рекомендуется проверить натяжные ролики, так как они тоже могут быть подвергнуты деформации

И, если вовремя не обратить на это внимание, эксплуатация автомобиля будет затруднена

Когда замена будет выполнена, нужно обратно собрать механизм, а также переднюю часть автомобиля, установив каждый элемент на отведенное для него место. В случае монтажа валов помогут установочные метки, о которых было упомянуто ранее.

К каким неполадкам приводит неисправный ремень ГРМ

Зубчатый ремень крепкий, имеет многослойную структуру. Изготавливают его из резины и нейлона. Но зубья истираются, могут перескочить, изделие растрескивается, края разлохмачиваются.

Что происходит с авто:

  • Двигатель заводится неуверенно, падает мощность.
  • Из выхлопной трубы валит дым, силовой агрегат тяжело набирает обороты, «стреляет».
  • Стартер крутится вхолостую, мотор не заводится.

С такими проблемами ездить нельзя, иначе все закончится поломкой силовой установки, когда ремень порвется.

Источник статьи: http://avtoshark.com/volkswagen/passat/engine-pas/metki-grm-passat-b3/

Можно ли получить возмещение в 2021 году?

Но ключевым фактором здесь будет выступать виновность того или иного участника ДТП. Если сформулировать ответ на вопрос, можно ли взыскать выплату за яму, выбоину или люк на дороге, максимально кратко, то получится один из 2 вариантов: если яма не соответствует ГОСТу, либо люк был закрыт и выполнен в пределах норм законодательства, то водителю на практике 2021 года выпишут нарушение пункта 10.1 Правил (не выбрана скорость с учётом дорожной обстановки). Если же есть нарушение со стороны дорожников или иной организации, обслуживающей данный участок дороги, то вина ляжет чаще всего именно на них.

Какие допустимые размеры ямы по ГОСТу?

  • 15 см в длину,
  • 60 см в ширину,
  • 5 см в глубину.

Если размеры выбоины больше хотя бы одного из указанных лимитов, то организацию, ответственную за содержание дорог, можно привлечь к ответственности.

Может ли люк на дороге быть открытым?

Люк – часть инженерной сети города, за которую отвечают эксплуатирующие организации. По общему правилу люк, конечно же, должен быть закрыт. Если часть водоканала открыта, то возмещать вред должна эксплуатирующая организация. При этом, не имеет значения, полностью открыт люк или частично, либо если он оказался сломанным.

Но обратите внимание, люк может быть открытым в случае проведения ремонтных и других работ на соответствующем участке. Но даже в такой ситуации эксплуатирующая организация должна огородить рабочую территорию от проезда. Если участок был надлежащим образом огорожен, но водитель не уследил за дорогой (и снова 10.1 Правил), то возмещать вред ему никто не будет

Наоборот, это уже вы будете выплачивать за повреждённые ограждения

Если участок был надлежащим образом огорожен, но водитель не уследил за дорогой (и снова 10.1 Правил), то возмещать вред ему никто не будет. Наоборот, это уже вы будете выплачивать за повреждённые ограждения.

Если мне вменяют нарушение пункта 10.1 ПДД?

На практике 2021 года этот пункт оказывается прецедентным. Это означает следующее: если водитель мог предвидеть большую яму и объехать ее без вреда для других участников дорожного движения, то он сам будет по большей части виноват в попадании в выбоину или люк на скорости.

Вменение пункта 10.1 ПДД – крайне распространенное явление, от которого можно и нужно защищаться. Ключевое значение будут иметь размеры ямы и обстоятельства дела в целом. Вам нужно будет доказать, что вы не могли предвидеть опасность столкновения с глубокой ямой, которая бы выразилась в материальном ущербе для автомобиля.

Таким образом, главная задача сразу после такого произошедшего ДТП – сделать так, чтобы не было никаких оснований выносить определение за нарушение пункта 10.1. Как это провернуть?

На самом деле, ничего сложного. Приехавшие на место аварии сотрудники ГИБДД дадут вам бумагу, на которой вы будете писать объяснение. Именно здесь, помимо прочего, необходимо указать приблизительно нижеследующее.

Если всё же в отношении вас вынесли определение (постановление за нарушение 10.1 не выносится, так как в 2021 году отсутствует наказание за его нарушение), то его обязательно нужно обжаловать. Собственно в мотивировочной части жалобы можно указать то же самое, что мы привели выше – иных доказательств нарушения 10.1 не должно быть, если, конечно, вы, действительно, соблюдали данный пункт.

Тем не менее, вероятность того, что вы сами и окажетесь виновником наезда на люк или яму, может быть высокой в следующих случаях:

  • если вы и правда превысили скорость, из-за этого угодили в яму, не заметив её вовремя (например, на данном участке ограничение 40 км/ч, а вы ехали 45),
  • если в этом время была плохая видимость дороги (дождь, снегопад, туман), но вы ехали со скоростью, близкой к ограниченной (в том же примере 38 км/ч),
  • если был гололёд и вы снова ехали почти на уровне установленного скоростного лимита.

Замена ремня ГРМ на Volkswagen B3 с двигателем RP

Подготовительные работы и инструменты одинаковы для всех «Пассатов».

2 ГРМ ремня. Источник фото: https://www.drive2.ru/l/486912678120391302/

Что автовладельцы делают после обесточивания и поддомкрачивания автомобиля:

  1. Снимают верхнюю пластиковую защиту узла ГРМ.
  2. Устанавливают поршень первого цилиндра в ВМТ, проверяют совпадение меток.
  3. Демонтируют оставшийся защитный корпус.
  4. Шестигранником на «6» откручивают крепления (4 шт.) шкивов КВ.
  5. Помечают краской (маркером) расположение шестерен КВ и РВ.
  6. Застопоривают коленвал удобным приспособлением.
  7. Откручивают болт натяжного ролика, используя ключ на «15». Ослабляют натяжение ременной ленты, снимают ее.
  8. Далее ставят новую зубчатую деталь.

Мотор собирают в обратном порядке, наблюдая за расположением установочных меток. В завершение делают 2 полных оборота двигателя за 12-гранный болт и проверяют метки.

https://youtube.com/watch?v=q95jsk3L32w%3F

Основные неисправности ГРМ

Когда ГРМ выходит из строя, Volkswagen Passat B6 обездвижен. Что может случиться с газораспределителем.

Снижение компрессии

Давление в цилиндре в конце такта может снизиться в одном или во всех цилиндрах. Причины:

  • Прогорели поршни цилиндров. Газы проходят через отверстия, компрессия падает.
  • Деформировались или прогорели клапаны. Когда они перегреваются или изнашиваются, происходит преждевременная утечка газов, что ведет к снижению компрессии.
  • Износился или оборвался ремень. В этот момент распредвал прекращает вращение, клапаны не открываются/закрываются, сгорания в цилиндрах нет, компрессия стремится к нулю.
  • Повредилась прокладка головки блока. Газы выходят через пробой прокладки, ухудшаются все параметры работы мотора, в том числе компрессия.
  • Поломались или залегли (закоксовались) поршневые кольца. Неприятность происходит из-за перегрева двигателя – нарушается уплотнение, газы уходят, давление в цилиндре падает.

Параметр измеряют компрессометром самостоятельно или в автомастерской.

Снижение мощности

Когда клапаны открываются недостаточно, в цилиндры попадает не вся воздушно-топливная смесь или воздух. Двигатель начинает троить, из-под капота слышен металлический стук. Троение можно наблюдать на холостом ходу или прогретом двигателе.

Мощность силового агрегата падает, расход горючего возрастает. Возможная причина – на «Фольксваген Пассат Б6» сместился ремень ГРМ. Систему для устранения дефекта разбирают. Метки ГРМ «Фольксваген Пассат Б6» выставляют заново.

Износ цепи

Валы взаимодействуют друг с другом через цепь или ремень. Механический износ зубчатой детали (роликовые на «Пассат Б6» не устанавливают) – естественный процесс. Ресурса запчасти из высококачественного материала хватает на весь срок работы двигателя, если в рамках ТО вовремя проводили натяжение и пополняли смазку. Но зубья истираются, ломаются, и тогда наблюдается проскальзывание цепи. Детали привода (ремень и цепь), если не следить за их техническим состоянием, могут порваться.

Такие проблемы возможны в моторах на бензине:

  • TSI (модификации CDAB, BZB, CDAA) с объемом 8 литра;
  • TFSI (AXX, BWA, BPY) – 0 л;
  • TSI (CAWB, CCTA) – 2.0 л.

Комплект ремня ГРМ на «Пассат Б6». Источник фото: https://maxuspro.ru/vw/passat/2-0-fsi-bvy-zamena-remnya-grm.html

Производитель не предусматривает замену цепи, но для ее сохранности нужны идеальные условия эксплуатации. Однако дороги плохие, манера вождения зачастую агрессивная: тогда приходится диагностировать и менять узел.

Порядок работы цилиндров Фольксваген Пассат В3

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

Порядок работы цилиндров Фольксваген Пассат В3.

Это наверное будет самая короткая статья, так как вроде и писать тут не о чем, но такие вопросы задают, такие вопросы есть.

Ничего удивительного в этом нет, так как наши Фольксваген Пассат В3 покупают молодые люди и иногда это у них первый автомобиль в жизни. Естественно, что не имея ещё опыта и вопросы задают такие же, но это всё поправимо — опыт дело наживное.

Порядок работы цилиндров четырёх цилиндровых двигателей Фольксваген Пассат В3 В4 — 1 — 3 — 4 — 2 .

Первый цилиндр, считается от ремня ГРМ, то есть с левой стороны двигателя, если стоять лицом к авто.

Если есть вопросы и дополнения, прошу не стесняться и писать в комментарии.

52 комментария на “Порядок работы цилиндров Фольксваген Пассат В3”

У меня тоже только завелась в расположении 1324 но почему не знаю пассат б3 1.8 моно

Слава, бугеля местами не перепутал?

привет не подскажите какие размеры коленвала посли первого ремонта шатунов .коленвал расточен 0.25 в круг кореные нормально крутит отруки а шатуны зажимает под стовлял все крышки шатунов к шатунам зажимает.ставлю от ауди 80 шатуны с крышками так же зажимает тоже все крышки подстовлял зажимает машина пассат б3 1.8

Слава, всё просто — одни вкладыши может зажать, а другие будут болтаться

Слава, по разному, как повезёт

и какие могут быть по бачные явления

Слава,, это очень плохо, так как — Нижняя (шатунная) головка шатуна разборная. Состоит из верхней части, изготовленной как одно целое с шатуном и крышки нижней головки. Отверстие нижней головки шатуна растачивается на заводе при установленной крышке. Поэтому крышка нижней головки может использоваться только со своим шатуном. Во время ремонта двигателя не допускается замена крышки или установка крышки обратной стороной. Перед разборкой двигателя обязательно ознакомьтесь с видом совместных меток, и с какой стороны коленчатого вала они установлены. учитывая, что новые вкладыши, можно пробовать и так ставить, но на будущее — всегда такие детали нужно нумеровать

привет не подскажите делал кап ремонт пассата б3 1.8 и при снятия крышек шатунов не отметил их и как теперь угадать какая крышка шатуна к шатуну или нет разницы фкладыщи будут новые

Источник

Какой ремень выбрать

Замену ремешка начинают с выбора детали. Что подойдет:

  • Производитель SKF (Швеция). Изделие имеет 148 зубцов, его ширина — 23 мм. Артикул ременного комплекта VKMA 01222, цена от 7800 руб.
  • Contitech. Артикул CT1088K3, вес детали — 840 г, стоит 5612 руб.
  • INA. Набор под каталожным номером 530 0445 10, стоимость – 5663 руб.

Contitech. Артикул CT1088K3. Источник фото: https://aredi.ru/fabia_octavia_ii_golf_v_passat_1_9_2_0_tdi_dvigatel_7816027508.html

Лучшие производители:

  • В низкой и средней ценовой категории – Bosch, Lemforder, Hutchinson, AMD. Сюда входит и российский «Балаково».
  • Модели премиум-класса – Gates, Contitech, Dayco, Optibelt, INA.

Изделие в магазине проверяют: ремешок должен быть эластичным, гладким, без шероховатостей.
