Последовательность действий при замене трансмиссионного масла

Автомобиль после короткой поездки необходимо поставить на эстакаду или яму.

Снимаем металлическую защиту с трансмиссии, после чего мы получили доступ к контрольному и сливному отверстию.

Необходимо отвинтить контрольную и сливную заглушку.

Подставляем ёмкость, в которую будет сливаться старое трансмиссионное масло. На полное стекание масла с коробки передач уходит приблизительно 10 минут.

Закручиваем сливное отверстие и при помощи специального ключа TORX откручиваем заливную заглушку.

Напрямую из ёмкости заливать масло у вас не получится, поэтому для этой работы необходимо использовать небольшую эластичную трубочку с воронкой.

Заливать новое масло необходимо до тех пор, пока оно не начнёт вытекать из контрольного отверстия. Далее закрываем заливную и контрольную заглушку.

Необходимо дать поработать автомобилю около 10 минут. Выжмите педаль тормоза и переключайте режимы селектора коробки передач.

На этом замена масла в акпп Опель Астра J полностью завершена. Как вы можете видеть, проведение этих сервисных работ не представляет особой сложности. При должной сноровке вы сможете выполнить всю процедуру за 20 — 30 минут. Для замены трансмиссионного масла не потребуется использовать какие-либо специальные инструменты и сложное оборудование.

Всем доброго времени суток! Сегодня мы поговорим о том, как самостоятельно произвести замену масла в АКПП Опель Астра J

Процедура замена масла в коробке «автомат» — это вполне простая работа, которая под силу даже неопытному автовладельцу. И если Вы горите желанием научиться самостоятельно менять масло в АКПП Опель Астра J и не боитесь испачкать руки, то наша инструкция поможет превратить желание в реальность. Итак, поехали.

Трансмиссия Opel Vectra C

Практически все трансмиссии здесь надежны, кроме тех, которые комплектовались с моторами 1.6 и 1.8 серии XER, это механическая и роботизированная коробка F17. Помимо проблем по механической части в виде сломанного пополам первичного вала и «шелестящих» подшипников, у «робота» добавляется проблема с исполнительной частью Easytronic.

F23 вполне надежная трансмиссия, устанавливаемая на моторе 2.2. Вопрос иногда может состоять в слизывании пластикового шарнира кулисы, замена которой обходится чуть более 100$.

F40, устанавливаемый в тандеме с мощными бензиновыми и дизельными моторами, оказался самым надежным и беспроблемным трансмиссионным агрегатом.

АКПП в Опель Вектра Ц двух видов, и обе они японские:

Aisin AW55-50,
AW TF-80SC.

Вполне удачная конструкция позволяет эксплуатировать трансмиссии без ремонта вплоть до 400 000 км, однако после шустрой езды переключения передач будут сопровождаться сильными толчками.

Последовательность работ по самостоятельной замене изитроника на механику.

Внимание, в статье описана самая простая переделка. В ходе переделки, мы оставим труп изитроника и будем использовать его сцепление

Это позволяет нам не снимать коробку переключения передач, не прошивать двигатель и не переделывать проводку.

Все работы займут 1-2 дня с перекурами.

Шаг 1 — Снимаем аккумулятор.

Это необходимо для того, чтобы не спалить машину в процессе выполнения работ, да и без его снятия, нам не подлезть к изитронику……

Шаг 2 — Устанавливаем главный цилиндр сцепления.

Отрезаем заглушку от бачка на главном тормозном цилиндре.

Откручиваем заглушку на моторном щите и устанавливаем на место главный цилиндр сцепления.

Устанавливаем педаль сцепления.

Все это ставится болт он.

Шаг 3 — устанавливаем рычаг переключения передач.

Снимаем джойстик изитроника и отцепляем его ждут проводов.

Меняем резиновую заглушку в моторном щите на пыльник от МКПП. Так как я перекуп и не ставил цели сделать по уму, я просто разрезал резиновую заглушку крест накрест и силком протолкнул тягу переключения передач. Сделал я это, чтобы сэкономить на пыльнике, не деньги, время, просто пыльник надо было долго ждать, а на разборке его не было.

При помощи паяльника или ножа вырезаем в тоннеле КПП отверстие под кулису МКПП. Ничего сложного в этом нет т.к. по форме штамповки пластика все понятно.

Устанавливаем на место кулису и тягу переключения передач.

Тоннель пока не собираемся, так как необходимо ещё настроить кулису.

Шаг 4 — меняем механизм переключения передач от изитроника на крышку от механики.

Отцепляем разъемы управления двигателями выбора передач. И ответим провода в сторону.

Сам механизм выбора передач держится на 4х болтах.

Откручиваем их и аккуратно выводим механизм. Он, как правило в грязи, а при извлечении эта грязь так и норовит упасть в коробку….

Если вам повезет, прокладку получится оставить старую, собственно я так и сделал, но поставил на герметик.

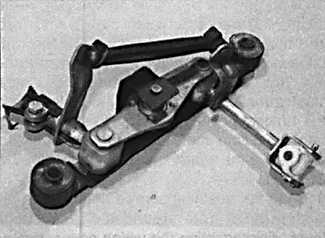

Меняем механизм выбора передач на механизм от МКПП.

Болты от механизма изитроника очень длинные. Используйте болты от механики!

Шаг 5 — устанавливаем вертолеты (тяги переключения передач)

Это самый сложный момент во всей работе.

Я ставил правое крепление без ямы и домкратов, на ощупь сверху.

Левое крепление ставится довольно удобно.

Шаг 6 — настраиваем кулису.

Делается это очень просто. Шестигранником или шилом/сверлом фиксируем рычаг переключения передач в положении между 1-2 передачами и аналогичным образом фиксируем механизм выбора передач на коробке(нажимаем кнопку).

После этого затягиваем болт на тяге переключения передач.

Шаг 6 — монтируем гидропривод сцепления.

Я изготовил гидропривод сам. Рулеткой отмерил по месту 2 медных трубки и развальцевал. На каждой трубке с одной стороны стоял опелевский штуцер, а с другой вазовский. Шланг взял от ваз 2110.

Вышло у меня примерно вот так:

Гидропривод крепким стяжками, а где есть штатные крепления, используем их.

Прокачиваем с помощником. И обязательно проверяем течи.

На этом переделка механической части закончена.

Шаг 7 — переделываем электрику.

Электрику необходимо переделать, так как при любой ошибке по изитроника, запуск двигателя штатным стартером невозможен.

Само реле управляется минусом! Плюс на нем есть постоянно.

Возможны два варианта переделки — использование штатного замка зажигания для запуска двигателя или установка кнопки стартера. Второй вариант реализовать гораздо проще.

Установка кнопки стартера.

Если открыть блок реле, за запуск двигателя отвечает вот это реле:

Управляется оно минусом. Если вывод, отмеченный на картинке замкнуть на массу — стартер заработает.

Соответственно кнопку установить очень просто. Вот схема:

Кнопку можно установить на панель/руль, провод в наглую протянуть под крылом, а массу взять с кронштейна педалей.

Переделка на кнопку катит на всех машинах.

Если вы хотите использовать штатный замок зажигания, такую переделку я рекомендовать вам не могу. На большинстве автомобилей Opel Astra H установлен замок зажигания, который сложно взаимодействует с электроникой (по can шине), поэтому, просто так переделать замок зажигания скрутив провода не выйдет!

Обратитесь к электрику!

В заднем блоке предохранителей есть реле, которое срабатывает при повороте ключа зажигания в положение «Стартер», с него можно протянуть провод и через два реле можно реализовать использование штатного замка зажигания.

На этом у меня сегодня все. Я надеюсь, что после прочтения статьи замена робота на механику Опель Астра н не будет представлять для вас проблем.

Как часто менять масло

По регламенту Opel, замена масла автомата Astra должна производиться с интервалом в 60 тыс. км. Но следует учитывать, условия эксплуатации автомобиля, и манеру езды. В нашем городском трафике, с регулярными пробками, и резкими перестроениями автомат подвергается повышенным нагрузкам. Также свое влияние оказывает климат, с разницей температур в десятки градусов в течении года. Но, пожалуй, сильнее всего коробку изнашивает агрессивный стиль езды: автомат Астры не рассчитан на многократные резкие ускорения и торможения.

В результате воздействия этих факторов смазка коробки вспенивается, начинают образовываться хлопья, исчезает масляная пленка. Из-за этого фрикционы трутся друг об друга, перегреваются и деформируются. А ремонт коробки Астры – трудная и недешевая работа.

Задаваясь вопросом, что заливать, стоит отдавать предпочтение оригинальному продукту GM, либо заменителям популярных производителей. На упаковке должен быть допуск DEXTRON VI.

Итак, Опель регламентирует менять масло в автомате Астры через 60 тыс

км, но принимая во внимание наши климатические условия, дорожные реалии и стиль вождения рекомендуется сократить интервалы замены до 30 – 40 тыс. км

Лучше лишний раз сменить жидкость в АКПП, чем ремонтировать. К тому же менять масло в автомате Астры можно самостоятельно.

Когда нужно менять

На степень старения масла КПП может влиять множество внешних факторов, например, суровые климатические условия, манера вождения водителя или качество дорог в местности, где эксплуатируется авто. Планово проводить замену жидкости можно через каждые 70 – 80 тысяч км. пробега, но часто необходимость возникает и раньше. Регулярная проверка уровня и контроль состояния смазочного материала дают возможность точнее определять, когда потребуется процедура и не допускать преждевременного износа деталей устройства. Срочная необходимость обновления трансмиссионной жидкости MTF возникает при выявлении признаков неисправностей устройства. Если во время езды были замечены шумы, удары в трансмиссии и прочие свидетельства нестабильной работы, замена масла в коробке Опель Вектра Б является обязательным действием для решения задачи.

Двигатель Opel Vectra B

На автомобили Vectra B устанавливались как бензиновые, так и дизельные моторы, причем, машины комплектовались силовыми агрегатами разных объемов – от 1.6 до 3.0 литров. Минимальную мощность (75 л. с) на «Вектре» имеет силовой агрегат 1598 см³ модели 16LZ2 (бензин). ДВС 16LZ2 – это 4-цилиндровый 8-клапанный мотор с системой питания типа «моновпрыск». 16LZ2 ставился на дорестайлинговых машинах, в дальнейшем этот двигатель Opel Vectra B был заменен более совершенным 16-клапанным X16XEL мощностью 101 л. с.

Шестицилиндровые бензиновые силовые агрегаты представлены объемами 2.5/ 2.6/ 3.0 л, наиболее объемный X30XE обладает максимальной мощностью 208 л. с. Но наибольшее распространение на Opel Vectra B получили моторы X20XEV (2.0 л, 16 клапанов) и X18XE (1.8 л, 16-кл.). В дальнейшем на машину стали ставить усовершенствованную модель 1,8-литрового ДВС X18XE1, но этот движок уже не отличался такой высокой надежностью, и с ним у автовладельцев возникало немало проблем.

Вектра Б комплектуется дизелями трех различных объемов – 1.7/ 2.0/ 2.2 л, причем, у двухлитрового ДВС имеется три модификации.

АВТОСЕРВИСНЫЙ ЦЕНТР «ОПЕЛЬ-ПЛЮС» » Инструкция по установке гидравлического подшипника сцепления

Артикульный номер: 510 0073 10

Рис. 1: Снимите компоненты

Снимите следующие компоненты и убедитесь, что они корректно сняты: старый CSC (1), уплотнение на фланце корпуса трансмиссии (2), соединительную трубку (3) и пластиковую втулку (4), используемую для вывода трубки через корпус трансмиссии.

Рис. 2: LuK CSC510 007310 Текущая конструкция

Рис. 2: Замените уплотнение (2) и CSC (1), затем вначале затяните руками. Убедитесь, что болты закручены равномерно, чтобы избежать наклона цилиндра. Затем вставьте адаптор (3) в CSC через отверстие в корпусе трансмиссии. При правильной установке послышится щелчок. Затяните три фиксирующих болта на CSC моментом 10 (+1) Нм. В завершении установите соединительный элемент (Рис. 3) на свободном конце трубки CSC. Вы опять услышите щелчек при правильной установке.

Рис. 3: Проверьте соединительный элемент

Внимание: Перед соединением проверьте, что соединительный элемент в правильном положении. Старое уплотнение или его часть часто остаются внутри этого элемента

Если старое уплотнение не удалено, то оно может оказаться внутри CSC когда сцепление будет приведено в работу (см. рис. 4) и препятствовать течению жидкости в обратном направлении. В худшем случае это может привести к возникновению трещин и поломке нового CSC (рис. 5). Результатом будет утечка тормозной жидкости и повреждение сцепления. И сцепление, и CSC необходимо будет заменить.

Рис 4: Если старый сальник не удален,он может быть выдавлен внутрь CSC, заблокировав трубку.

После замены CSC система должна быть прокачана. Эта процедура разделена на отдельных 2 шага: прокачка сцепления и прокачка CSC.

Сцепление должно быть прокачано снизу вверх (т.е. от штуцера прокачки до бачка с тормозной жидкостью) следующим образом:

Долейте в бачок тормозной жидкости до максимума.
Снимите колпачок со штуцера прокачки.
Используя переходник,соедините устроство для прокачки тормозов со штуцером прокачки. ц. Включите устройство. Давление не должно превышать 2 атм.
Откройте штуцер прокачки двумя или тремя поворотами. Убедитесь, что тормозная жидкость не упала ниже минимальной отметки.
Компонент полностью прокачан, если тормозная жидкость выходит из сборника без пузырьков. Замечание: Педаль сцепления не должна быть выжата, пока устройство прокачки подключено.
Закройте штуцер прокачки и выключите устройство.
Снимите устройство прокучки тормозов и адаптер.

Рис 5: CSC поврежден из-за неправильной установки

Для прокачки CSC необходимо 2 человека

Важно быть уверенным, что в расширительном бачке достаточно тормозной жидкости во время прокачки:

Соедините сборник со штуцером прокачки.
Медленно выжмите педаль сцепления и задержите ее там.
Откройте штуцер прокачки пока не выйдет воздух и тормозная жидкость.
Закройте штуцер рукой.
Плотно закройте бачок с жидкостью.
Нажмите педаль около ю раз. Проверьте давление нажатия педали.
Проведите тестовый заезд и проверьте давления сцепления и тормозов.

https://youtube.com/watch?v=cD72YMYnVtU

Как прокачать сцепление на Opel Vectra b

Как прокачать сцепление на Opel Vectra b.

Прокачка гидравлического сцепления

Правильное обращение с CSC:

Никогда не приводите в движение новый цилиндр руками. Внутреннее уплотнение может быть повреждено.
Когда прокачиваете, не нажимайте педаль сцепления несколько раз подряд; нажимайте только один раз, как описано.
Не используйте никаких смазок или чистящих веществ, т.к. они могут повредить уплотнения и, как следствие, всего цилиндра.
Поддерживайте наилучший уровень чистоты.
Используйте только тормозную жидкость, рекоммендованную производителем.
Удалите старое уплотнение и его остатки из соединительного элемента.
Перед затягиванием трех фиксирующих болтов на CSC убедитесь, что был звуковой щелчок.
Убедитесь, что CSC не наклонен при установке. Несоблюдение этого условия может очень скоро привести в повреждению.

Проверка уровня масла

Функциональность трансмиссии зависит не только от качества залитого продукта, но и того, сколько масла находится в коробке. Если уровень не соответствует нормальным показателям, на стабильность работы устройства можно не рассчитывать, поэтому отслеживать его положение нужно каждые 30000 км. пробега или чаще. Проверить количество жидкости в МКПП автомобиля Опель Вектра можно при помощи щупа (его несложно сделать самостоятельно, загнув отрезок проволоки), или ориентируясь по кромке соответствующего отверстия:

Для осуществления процедуры авто располагается над смотровой ямой, после глушения мотора должно пройти около 5 минут.
Осмотрите коробку на предмет утечек, после чего найдите пробку уровня. Ввиду конструктивных особенностей разных комплектаций автомобиля, она может располагаться на левой или на правой стороне устройства за приводным валом.
Открутите пробку и оцените результаты проверки. Масло должно находиться у нижней кромки отверстия.

Если во время проверки уровень масла в коробке автомобиля был обнаружен на критической отметке, это грозит необходимостью проведения ремонтных работ. При сильном падении объёма жидкости незамедлительно долейте MTF и выясните причину возникновения проблемы.

7.3.13. Снятие и установка коробки передач

Крепление шлангов масляного радиатора к коробке передач
на двигателях 1,6 л

1. Шланг
2. Скоба крепления
3. Штуцер коробки передач

Расположение шлангов масляного радиатора
на коробке передач на двигателях 1,8 и 2,0 л

1. Шланг
2. Скоба крепления
3. Штуцер коробки передач
4. Болты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и зафиксируйте
на подставках. Установите рычаг селектора в положение N. Снимите передние
колеса и брызговик двигателя.

2. Слейте масло из коробки передач.

3. Снимите аккумулятор, опору аккумулятора
и стартер.

4. На двигателях 1,6 л снимите блок зажигания.

5. Снимите трос селектора с рычага выбора передач
на коробке передач. Снимите оболочку троса селектора с кронштейна
на коробке передач.

6. Отсоедините электрические разъемы датчиков
и выключателей коробки передач. Освободите провода от скоб крепления
на коробке передач.

7. Отсоедините шланг вентиляции от верхней
части коробки передач.

8. Снимите шланги масляного радиатора с передней
части коробки передач (см. рис. ,
рис. ).

9. Закройте шланги пробками.

10. Снимите нижнюю раму передней подвески.
При этом надежно поддержите двигатель.

11. Извлеките из коробки передач внутренние
шарниры приводных валов и подвяжите их проволокой к кузову.

12. Отвинтите болты и отделите левую опору
силового агрегата от передней части картера коробки передач.

13. Снимите резиновую оболочку с выступа масляного
поддона для доступа к болтам крепления гидротрансформатора. Отвинтите
видимый болт крепления гидротрансформатора, затем проверните коленчатый
вал двигателя и вывинтите остальные болты. На двигателях 1,6 л используется
три болта, а на двигателях 1,8 и 2,0 л используется шесть болтов крепления
гидротрансформатора.

14. Переместите гидротрансформатор по входному
валу к картеру коробки передач.

15. Установите домкрат под коробкой передач
и приподнимите его настолько, чтобы вес коробки передач воспринимался
домкратом.

16. Отвинтите болты крепления коробки передач
к двигателю.

17. Переместите домкрат и коробку передач вправо
и снимите коробку передач с направляющих штифтов. Опустите домкрат
вместе с коробкой передач и извлеките коробку передач из-под автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка коробки передач производится в последовательности,
обратной снятию с учетом следующих моментов:
– проверьте, что направляющие штифты установлены на свои места;
– замените уплотнительные кольца приводных валов;
– при установке труб масляного радиатора установите новые уплотнительные
кольца;
– залейте масло в коробку передач.

Последовательность действий при замене трансмиссионного масла

Автомобиль после короткой поездки необходимо поставить на эстакаду или яму.

Необходимо отвинтить контрольную и сливную заглушку.

Закручиваем сливное отверстие и при помощи специального ключа TORX откручиваем заливную заглушку.

Когда менять масло? По умолчанию, масло, которое заливается в АККП, при производстве автомобилей Опель Астра Н, рассчитано на весь его срок службы. Российские условия (климат, качество дорог и пр.) вносят свои коррективы в данное правило, а именно: мастера считают, что замена масла в АКПП нужна, в среднем, через 60 тыс. км. Этот срок может быть длиннее – при не частом или щадящем режиме использования машины, а может быть и короче – при эксплуатации автомобиля, в условиях мегаполиса или сурового климата.

Признаком износа масла в АКПП и, соответственно, необходимости его скорейшей замены в вашем автомобиле Опель Астра, является изменение цвета трансмиссионного масла.

ПРОВЕРКА

Чтобы точно узнать, пришло ли время для замены масла в коробке, нужно сделать не сложную проверку его состояния. Делается это так:

Чтобы прогреть АКПП, необходимо проехаться в течение 10 мин.
Встаньте на ровное место, заглушите мотор и подождите такое же время – масло должно стечь в поддон.
Теперь, щупом, проверьте уровень масла в АКПП (показано в видео ниже) – он должен быть как раз между двумя насечками.
Салфеткой слегка оботрите щуп, чтобы визуально оценить качество масла в коробке.

Если масло темное, не прозрачное, то оно подлежит замене. Если же масло в АКПП еще светлое, то можно еще какое-то время поездить, без замены.

Чтобы заменить масло в АКПП Опель Астра, первоначально, нужно выбрать масло и определиться с необходимым объемом для замены.

Можно также выбрать:

ATF 3309 от Mobil,
или Multi ATF от Motul,

Какое масло лучше подходит и сколько нужно его для АКПП Опель Астра Н?

Для 4-х ступенчатой АКПП (AISIN AF-17), которая стоит на Астра Н, лучше всего использовать оригинальное масло Opel, с номером в каталоге 1940771.

Можно также выбрать:

ATF 3309 от Mobil,
или Multi ATF от Motul,
или масло Tec ATF от Ликви Моли.

Полная замена делается только на СТО, а в условиях собственного гаража, возможно провести лишь частичную замену, сэкономив таким образом, ведь на частичную замену, требуется новой смазки в 2 раза меньше – до 4 литров. Да, и платить за работу никому не надо. На полную замену уйдет до 12 л масла. Кроме, масла для трансмиссии, понадобится новый фильтр и новая прокладка под сливную пробку.

Удары в трансмиссии, падение мощности (тяги) во время движения, появление сигнала аварийного режима работы коробки передач на панели приборов — это одни из немногих признаков того, что вашему КПП нужен уход. Зачастую такие проблемы появляются в тех автомобилях, владельцы которых никогда или очень давно производили замену масла MTF (жидкость для механических КПП) или ATF (для автоматических КПП). Независимо от того, какой коробкой передач — механической или автоматической — оснащен ваш автомобиль, симптомы ненормальной работы коробки будут одинаковыми.

Opel Vectra B

Время от времени необходимо проверять уровень MTF или ATF в вашей КПП. Если автомобиль не прогревается зимой, а его эксплуатация производится на холодной коробке передач, это также выльется в дальнейшие проблемы. Помните — несвоевременная замена может привести к дорогостоящему ремонту.

Механизм переключения передач Opel Vectra B

Общие сведенияМеханизм выбора передач

Механизм переключения передач состоит из рычага переключения передач, штока и механизма выбора передач.

Снятие

Порядок выполнения

Рычаг и шток переключения передач
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите брызговик двигателя.
	2. Используя краску или маркер, нанесите метки совмещения на шток переключения передач и зажим на передней части тяги. Ослабьте зажимной болт (указан стрелкой), отвинтив его на два оборота.
3. Переместите рычаг переключения передач в положение 4-й передачи, освободите шток переключения передач от зажима и извлеките из резинового защитного чехла.
4. Снимите центральную консоль.
5. Отвинтите винты и снимите отделку рычага переключения передач вместе с выключателями и отсоедините от них электрические разъемы.
6. Отвинтите 4 болта крепления рычага переключения передач к полу и извлеките рычаг переключения передач вместе со штоком из автомобиля.
Механизм выбора передач
7. Отделите шток переключения передач от зажима механизма выбора передач. Зажимной болт расположен в задней части коробки передач перед перегородкой моторного отсека.

8. Нажмите фиксатор (указан стрелкой на фото слева) и снимите шарнирный палец, соединяющий тягу с рычагом селектора на верхней части коробки передач (фото справа).
	9. Снимите стопорное кольцо и извлеките механизм выбора передач вверх.

Установка

Порядок выполнения

Рычаг переключения передач и шток

1. Смажьте все шарниры рычага переключения передач, установите рычаг на место и закрепите болтами.

2. Подсоедините электрические разъемы к выключателям отделки рычага и установите отделку рычага на место.

3. Под автомобилем установите резиновый защитный чехол на шток переключения передач.

4. Присоедините шток переключения передач с зажимом тяги. Совместите метки, нанесенные перед снятием, и затяните зажимной болт.

5. Проверьте действие механизма переключения передач и, при необходимости, отрегулируйте.

Механизм выбора передач

6. Смажьте шарнирные соединения механизма выбора передач

7. Установите механизм выбора передач и закрепите стопорным кольцом.

8. Совместите тягу с рычагом селектора передач и закрепите новым шарнирным пальцем.

9. Соедините шток переключения передач с зажимом тяги. Совместите метки, нанесенные перед снятием, и затяните зажимной болт.

10. Проверьте действие механизма переключения передач и, при необходимости, отрегулируйте.

Видео про «Механизм переключения передач» для Opel Vectra B

Регулировка кулисы МКПП Opel Vectra B

Кулиса опель вектра б

Замена ремкомплекта кулисы КПП F23 на Opel Vectra C, B, Combo C, Astra G, H, Zafira A
