Рено логан как отрегулировать фары: рассмотрим развернуто

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

  • проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
  • убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
  • залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
  • тщательно очистить оптику от пыли и загрязнений;
  • нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

  1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
  2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
  3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
  4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

Схема для самостоятельной регулировки света фар

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

  1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).

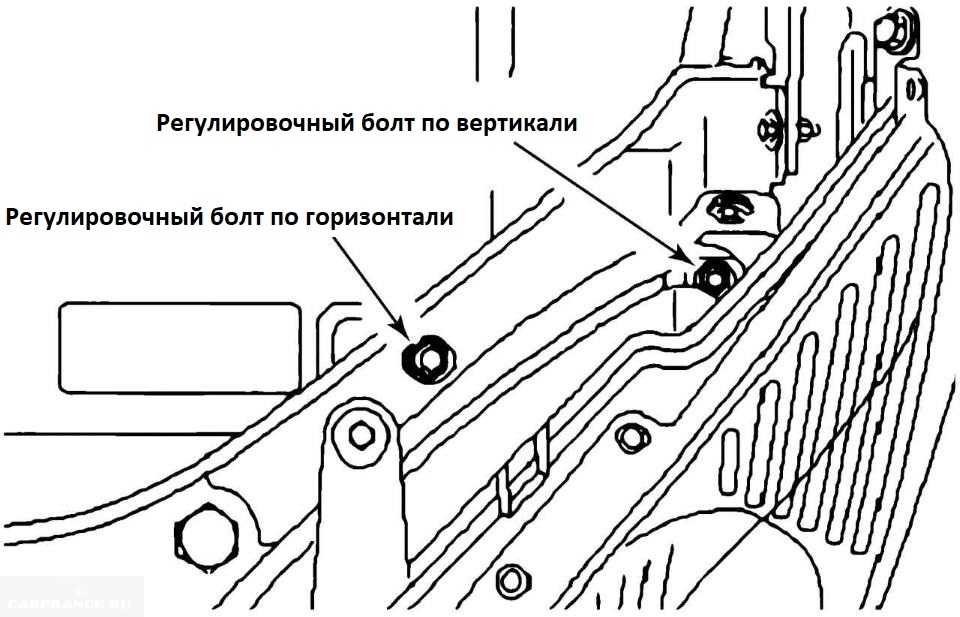

  2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
  3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
  4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Отрегулированные фары ближнего света сделают поездку в темное время суток более комфортной для водителя Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Ближний свет

Последовательность действий следующая.

  1. Подъезжаем максимально близко к стене. Дорожное покрытие должно быть ровным, чтобы машина не стояла под углом.
  2. Определяем центральную ось машины и рисуем линию на стене снизу вверх.
  3. Чтобы настроить ближний свет, включаем заднюю передачу и отъезжаем на 4-5 метров назад. Измеряем расстояние по вертикали и горизонтали.
  4. На вертикальной плоскости отмечаем полученные измерения. Рисуем на стене горизонтальную полосу на пять сантиметров ниже от вертикальной метки. Далее наносим с каждой стороны диапазон от центральной части. От полученных точек проводим вертикальные линии.
  5. После нанесения разметки выставляем свет. Включаем ДХО и настраиваем свет так, чтобы его направление по горизонтали соответствовало линиям, нарисованным на вертикальной поверхности. Затем проверяем, чтобы в точке, где пересекаются две полосы, пучок уходил немного вверх под углом.

Чтобы быстрее регулировать ближний свет фар, поможет схема.

Замена ламп

  1. Для того, чтобы произвести замену источников ближнего света передних фар, первым делом необходимо открыть капот, после чего, независимо от того, с какой стороны производится замена, отвернуть лючок задней крышки головного освещения с правой и левой стороны.
  2. Следующим шагом будет отсоединение электрического разъема.
  3. Разогните металлический фиксатор, после чего извлеките нужную деталь и удостоверьтесь в ее неработоспособности.
  1. Соблюдая правила установки, замените испортившийся элемент, после чего установите крышку защитного кожуха и подсоедините электрический разъем.

Стабилизация по высоте собственными руками

Этот процесс имеет несколько особенностей, на которые стоит обратить внимание:

  1. После мытья следующим обязательным требованием является нормализация давления шин и регулировка подвески автомобиля Renault Logan 2 поколения.
  2. Также обязательным условием является установка транспортного средства на ровную горизонтальную поверхность, которая перпендикулярна ровной стене. Устанавливать Рено Логан следует на расстоянии 3-х метров от стены.
  3. Если процедура выполняется без помощи посторонних лиц, то на водительское кресло стоит поместить груз весом в 80 килограмм. На самой стене необходимо начертить экран. Его параметры приведены на изображении.
  4. Переключите регулятор света огней на значение, которое отвечает нагрузке автотранспорта с водителем.
  5. Включите ближний свет.
  6. Откройте капот и проведите стабилизацию каждого элемента в отдельности. Требуется сделать так, чтобы положение огня находилось по центру экрана, по вертикали.

После стабилизации ближнего света следует отрегулировать и дальний свет (при необходимости).

Если лампа высокого качества двухнитевая, то после первого этапа регулирования ближнего света дополнительные процедуры не требуются. А что касается лампы низкого качества, то показатели могут расходиться, поэтому автовладельцам рекомендуется приобретать фары высокого качества. Многие автолюбители предпочитают приобретать ксеноновые огни. Их стабилизация схожа с регулировкой двухнитевой лампы.

Процедура регулировки света огней по горизонтали считается обычной манипуляцией, которую сможет совершить каждый владелец Рено Логан второго поколения. Однако если водитель не уверен в своих силах, стоит обратиться в сервис технического обслуживания. Квалифицированные специалисты совершат регулировку быстро и за умеренную цену.

Установка противотуманных фар Рено Логан

Безопасность дорожного движения зависит от многих факторов. В условиях плохой видимости нарушается обзорность, которая влияет на оценку автовладельцем текущей дорожной ситуации. Большую роль в условиях ограниченной видимости на дороге играют ПТФ (противотуманные фары). Согласно существующему ГОСТу регламентируется цвет элементов, особенности эксплуатации и установки. При неисправности своевременно должна выполняться замена лампочки противотуманки.

Автомобиль Renault Logan, представленный на мировом и отечественном рынках транспортных средств с 2004 года (c 2005–2006 — в нашей стране), имеет несколько модификаций. В зависимости от поколения (первое — 2004–2009 года, рестайлинг 2009–2015, второй выпуск — 2014–2017 года), варьируется и модель предлагаемых для авто противотуманок.

Регулировка фары головного света с галогенной лампой Рено Меган 2

Потом происходит регулировка фар Рено Логан. Для этого нужно авто установить перпендикулярно ровненькой гаражной либо хоть какой иной стенке на расстоянии, примерно составляющем 3 м.

На водительском сиденье должен быть груз весом, сопоставимым с весом водителя, либо хотя бы 70 кг. Дальше необходимо измерить высоту от центральных частей фар до пола и включить ближний свет.

Как Отрегулировать Фары На Рено Логан 2

Почти все спецы советуют регулировать свет каждой фары по отдельности. К примеру, можно во время регулировки одной прикрыть другую фару плотным темным материалом, который не пропускает свет. Под капотом находится регулировочный винт, при помощи которого можно поменять положение на стенке светового пятна от фары в 2-х плоскостях.

Добившись правильного положения света на одной фаре, можно приступать ко 2-ой. Верно отрегулированные фары будут светить в одной плоскости.

Сколько Клапанов В Рено Сандеро 1.

Рено Сандеро двиг 1. Русскую продукцию при всем этом даже не брал в расчёт.

регулировка фар на рено меган 2 видео Рено Сандеро подошёл по всем чертам, и даже не произнес, Как Отрегулировать Клапана На Камазе Как отрегулировать фары на нива doovi. В нижней части находится еще крепления — два болта, которые выкручиваются той же головкой на 10, но с внедрением удлинителя.

Сейчас, когда фара снята со всех креплений, подаем ее на себя плавным движением, чтобы не порвать провода питания электронного корректора. При помощи отвертки отсоединяем разъем питания, работа завершена. Сейчас можно проводить как подмену самой фары, так и ее освещающих частей.

Установка проводится в оборотном порядке. Отметим, что разборка самого осветительного устройства достаточно трудозатратный процесс, для которого для вас пригодиться подогреть фару строительным феном и, опосля размягчения герметика, разъединить меж собой ее части.

Корректировка направления пучка внешнего освещения кара Регулировка направления света фронтальных ламп кара имеет весьма огромное значение при управлении Рено в черное время суток.

Холостой ход — это такой режим работы мотора, когда он не передает получаемую кинетическую энергию на движущие агрегаты. Иными словами, агрегат работает, но кар стоит в районе.

Настройка холостого хода ВАЗ служит для выполнения следующих функций: Корректировки работы силовой регулировка фар на рено меган 2 видео, если пропал холостой ход — для стабилиз Подмена Сальников Клапанов Рено Логан 1.

Замена сальника коленвала Рено Логан Движок хоть какого кара в процессе эксплуатации дает износ трущихся деталей, этими деталями являются сальники коленвала.

Данные детали инсталлируются как с задней, так и передней стороны мотора. Большая часть владельцев Рено Логан с мотором 1. Как Поменять Грм Рено Логан 1.

Рено Логан движок 1. Рабочий размер агрегата Рено Logan 1. Нашему клиенту остается остальные детали мотора остались прежними. Увеличение рабочего размера привело к рост Позже осуществляется сама смена. Для данной цели для вас, не касаясь пробирки, следует откинуть фиксатор, снять старую лампу, установить новейшую и вернуть снятую блок-фару.

Далее нужно прикрутить аккуратно бампер, зафиксировать трос и вернуть защитный чехол в изначальное положение. Позже происходит регулировка фар Рено Логан. В низу находится еще крепления — два болта, которые выкручиваются той же головкой на 10, но с регулировка фар на рено меган 2 видео удлинителя.

На данный момент, когда фара снята со всех креплений, подаем ее на себя лично плавным движением, чтоб не разорвать провода питания электрического корректора.

Обучаемся выбирать, поменять и модернизировать фары на Рено Меган 2 и 3

Средством отвертки отсоединяем разъем питания, работа завершена. На данный момент есть вариант проводить как смену самой фары, так и ее освещающих частей. Установка проводится в обратном порядке. Французские авто Рено Логан популярны в нашей стране.

Секрет успеха кроется в таком вопросце, что эти неприхотливые и надёжные машинки идеальны для использования в российских погодных и дорожных аспектах. К тому же Рено Logan, сравнимо с русскими авто, смотрятся наиболее презентабельно. Проверка катушки зажигания Рено Меган 1, 2. Высокое напряжение, производящееся в катушке, делает искру меж электродами и обеспечивает вспышку топливовоздушной Мы устанавливаем противотуманные фары на Renault Daster своими руками: Такие условия включают туман, дождик либо регулировка фар на рено меган 2 видео.

Демонтаж передних приборов освещения

  1. Перед непосредственным извлечением фары, первоочередное, что нужно сделать – это провести демонтаж переднего бампера с автомобиля. Открываем капот и, используя плоскую отвертку, аккуратно поддеваем крепления, с помощью которых бампер присоединен к кузову Рено, и извлекаем их.
  2. По бокам бампер крепиться к крыльям автомобиля с помощью саморезов, которые необходимо выкрутить, используя ключ на 7. Будьте предельно аккуратны – не обломайте ушки креплений, так как в противном случае их придется заменить.
  3. Теперь аккуратно отсоединяем верхнюю часть бампера от кузова автомобиля. Последнее, что нам нужно сделать для извлечения бампера – вытащить заклепки со стороны днища автомобиля, которые поддерживают бампер снизу, не забыв при этом отсоединить противотуманки.
  4. Настал черед самого прибора освещения. Откручиваем три болта (один сбоку и два сверху), используя головку на 10 с трещеткой, с помощью которых фара крепиться к корпусу автомобиля. В нижней части находится еще крепления – два болта, которые выкручиваются той же головкой на 10, но с использованием удлинителя.
  5. Теперь, когда фара снята со всех креплений, подаем ее на себя плавным движением, дабы не разорвать провода питания электрического корректора. С помощью отвертки отсоединяем разъем питания, работа завершена. Теперь можно проводить как замену самой фары, так и ее освещающих элементов. Установка проводится в обратном порядке.

Последовательность действий

  • Отсоединяем «минус» фары;
  • Снимаем передний бампер и освобождаем подход к креплению корпуса;
  • Выворачиваем болты блок-фары;
  • Аккуратно отсоединяем тросовой привод светового корректора;
  • Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
  • Отжимаем фиксирующее устройство и снимаем крышку;
  • Колодку соединения проводов аккуратно разделяем;
  • Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
  • На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
  • Удаляем лампу.
  • Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
  • Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Меняем и настраиваем оптику в Рено Логан: от теории к практике

Инструкция по замене ламп своими руками

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

снимите основную заглушку, надавив вниз и потянув на себя;
далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
теперь отсоедините провода;
далее отожмите фиксатор и уберите их в сторону;
перегоревшая лампа убирается;
установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

  1. Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
  2. Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
  3. Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
  4. Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
  5. Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.
  6. Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
  7. Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

  • откройте багажник и отогните его обивку;
  • отсоедините жгут проводов;
  • теперь открутите два самореза и потянув фару на себя, снимите ее;
  • Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

Замена задней габаритной лампочки

  • Отсоединяем минусовую клемму аккумулятора;
  • В багажнике отделяем и убираем обивку (см. фото ниже);
  • Отключаем проводку задних фонарей;
  • Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
  • Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
  • Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
  • Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Замена ламп своими руками на дороге

Как быстро поменять лампы передних фар своими силами…

Здравствуйте, уважаемые читатели блога AAuhadullin.ru. Сегодня мы поговорим с Вами о том, как происходит замена ламп Рено Логан своими руками на дороге. Перед выполнением работы по замене лампочек Рено Логан необходимо обезопасить электрооборудование автомобиля, для чего откручиваем минусовой провод от клеммы аккумулятора.

Снятие минусового провода удобно выполнять торцовым ключом на Х10 мм. Открутив соединение с проводом, убираем его подальше от клеммы, а гайку приживляем на место ее крепления, чтобы не потерять в процессе работы.

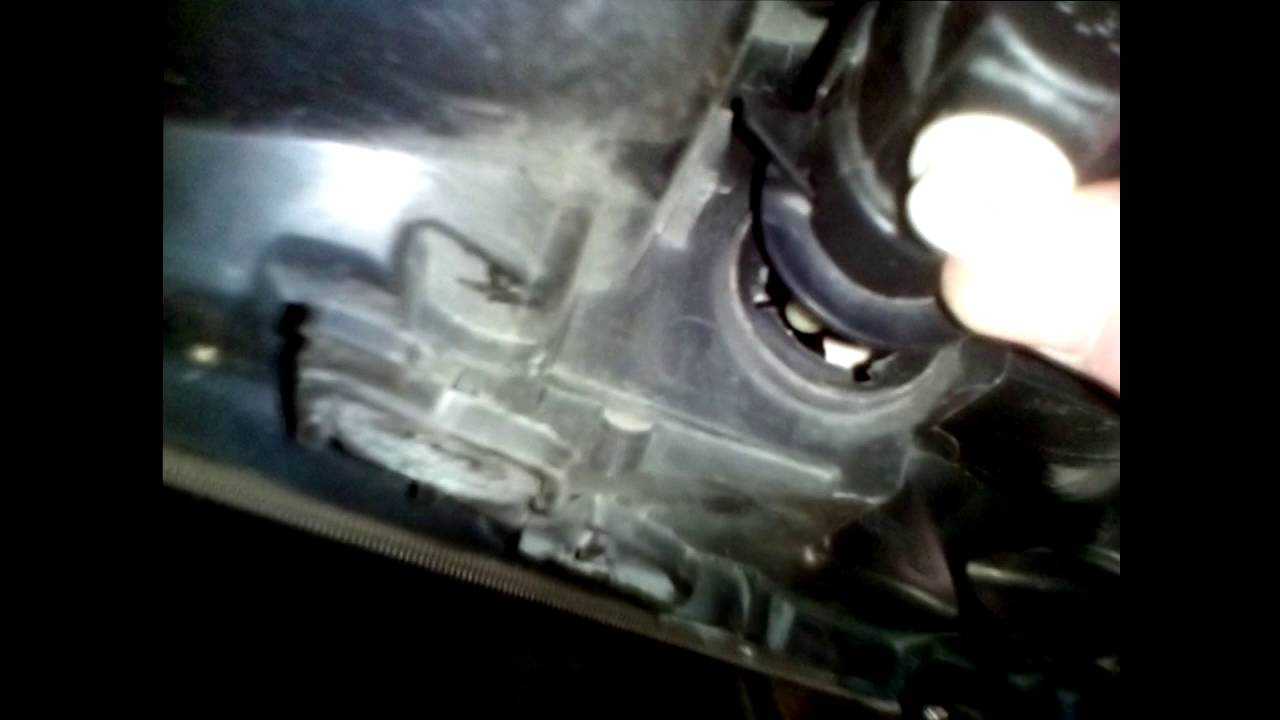

Теперь можно приступать к замене ламп Рено Логан головной оптики. С правой стороны доступа к фаре больше и поэтому продемонстрировать процесс замены получится нагляднее. Для начала необходимо снять защитную резинку — пыльник с внутренней стороны фары и отсоединяем фишку с питанием. Затем выведя из зацепления фиксатор лампы, надо вынуть саму неисправную лампочку.

При замене лампы Renault Logan необходимо попасть этими выступами лампы в фаре и зажать фиксатором. Нужно сразу сориентировать цоколь лампы для правильной установки. На лампочке имеются три вывода, два из которых параллельны друг другу. Эти контакты при установке должны быть внизу, а одиночный непараллельный контакт вверху. Собственно при этом и усики как-бы дублируют контакты.

Один усик смотрит вертикально вверх, а два других (напоминающих ножки) смотрят вниз. В таком положении лампочку и устанавливают на свое рабочее место в фаре. Далее рассмотрим, как правильно надевается резиновый пыльник.

Но со второй – третьей попытки пыльник встанет на свое «родное» место, защищая лампочки и внутренности фары от пыли, влаги и дорожной грязи.

Далее ставится фишка для подачи питания на фару. На фишке хорошо видно контакты (мамы), которые необходимо сразу сориентировать по контактам на лампочке (папам) и выполнить соединение, надев фишку до четкого контакта с выводами лампочки.

Как видим, никаких архи сложностей замена ламп Рено Логан своими руками не представляет, что под силу выполнить любому владельцу автомобиля.

Переходим на другую сторону, где также рассмотрим процесс замены лампы головной оптики Рено Логан…

Так как одна клемма у нас уже снята перед началом работы, то остается отсоединить лишь провода от плюсовой клеммы, а также и скобу крепления аккумулятора к его посадочной площадке.

Почему сбивается настройка света фар?

  • Причин у этого может быть множество.Зачастую это замена лампочки, которая перегорела, при этом ставятся не оригинальные, а первые попавшиеся, подходящие для Рено Логан. Мало кому приходит в голову искать точную копию перегоревшего осветительного прибора. В результате получается так, что в машине стоят разные лампы.
  • Проблема возникает из-за того, что у разных производителей внутри колбы спирали расположены бывают по-разному. Из-за этого световой пучок смещается, свет идет вверх и слепит, либо бьёт в землю непосредственно перед бампером. Поэтому сразу же после односторонней замены лампочки требуется регулировка света Рено Логан. Когда осветительный прибор криво вкручивается, как результат – световой пучок направлен в сторону.
  • Еще одна причина, по которой может потребоваться регулировка фар – это попадание Рено Логан в ДТП. После повреждений в передней части ремонт сопровождается разбором и заменой оптики. Даже после самого профессионального ремонта осветительный прибор может после деформации кузова не стать на место, поэтому требуется регулировка света.
  • Многолетняя эксплуатация может приводить к выходу из строя осветительного прибора. Сопровождается это потускнением отражателя, помутнением стекла, рассыханием пластика, который удерживает линзу либо отражатель внутри корпуса и т.д. Со временем от вибрации может частично разрушиться крепление к кузову. После замены на новую фару её потребуется подрегулировать.
