Схема рулевого управления рено логан

Симптомы неисправностей

Кроме проведения визуального контроля узлов рулевого механизма, водитель определяет их состояние по косвенным признакам. Многие из них легко классифицировать и сгруппировать по характерным последствиям.

Во время удерживания руля водитель может ощущать толчки, что во многих случаях является свидетельством слабой натяжки приводного ремня. Такая же проблема бывает, когда необходимо с бОльшим усилием проворачивать руль. Потребуется проверить уровень заполненности бачка гидроусилителя, а также отсутствие грязи в нем.

Некорректная замена ГУР способна привести к завоздушиванию системы. Если относительно недавно проводились такие работы, то нужно избавиться от воздуха, прокачав жидкость по системе.

К вибрациям на руле в отдельных случаях приводит и некачественное состояние автомобильных покрышек. Кроме поломки рулевого механизма это является также распространенной причиной.

Дефект валов приводит к частому скручиванию шкивов со своего посадочного места. Во время работы будет слушаться характерный свистящий звук со стороны узла.

Шумы от узла бывают из-за неплотного закрепления трубок или рукавов ГУР. Ослабление герметизации приводит к появлению звука в местах сопряжения фитингов. Для устранения нужно перезакрепить соединение.

Провороты руля бывают при низком давлении в ГУР. За счет залегания клапана управляющего потоком происходит выход механизма из строя. При этом увеличивается износ шин и снижается управляемость. Такие же причины с клапанами приводят к проблемам во время маневрирования на низкой скорости, например, на парковках.

Когда и как производится смена рулевых наконечников на Renault Logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения

Поэтому важно вовремя определить и заменить неисправную деталь. Конструкция механизма руля включает два наконечника – правый и левый

Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся. Как показывает практика, средний срок службы этих узлов ограничивается 30-40 тысячами километров. Признаками их поломки являются:

  1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
  2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
  3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

  • Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
  • При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

  • Рожковые ключи на 13, 16, 17, 19, 21 или 22.
  • Шестигранный ключ Torx на 5 мм.
  • Баллонный ключ.
  • Специальный съемник и молоток.
  • Металлическая щетка.
  • Аэрозольный препарат WD-40.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

  • Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
  • Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
  • Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
  • Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
  • Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
  • Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

  • 6001550442 – для левой стороны автомобиля.
  • 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2014 года в России, артикул изделий несколько иной:

  • 485200410R – правый;
  • 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества. Практически соответствует оригиналу продукция под маркой, а Lemforder по долговечности даже превосходит его, хотя и цена соответствует. Несколько ниже стоит еще пара брендов:

  • Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
  • Moog – надежность и качество близки к оригиналу, привлекательная цена.

Ремонт ГУР (гидроусилителя руля) Форд

Сегодня я хотел бы поподробнее остановиться на такой достаточно интересной и наверняка волнующей многих автолюбителей теме, как гидроусилитель рулевого управления или ГУР.

Я подробнее расскажу об удобстве управления автомобилем с помощью данной системы, про его особенности, а также надежность. Вы узнаете о том, какие случаются поломки связанные с ГУР и на каком пробеге они проявляются.

И, конечно же, я не обойду стороной такой вопрос, как ремонт ГУР Форд и что случится, если не проводить его вовремя.

Принцип действия ГУР Форд

На сегодняшний день большое количество автомобилей оборудуют гидроусилителями рулевого управления. Его основным предназначением является облегчение поворота рулевого колеса. Раньше гидроусилителями оснащались лишь рулевые механизмы грузовиков или же некоторых типов техники, обеспечивающей сельскохозяйственные нужды.

Безусловно, следует сказать, что управлять автомобилем, оснащенным гидроусилителем — одно удовольствие. Но его устанавливают не только для того, чтобы водитель ощущал комфорт во время вождения. Гидроусилитель берет на себя почти всю работу по повороту управляемых колес.

Следовательно, рулевое колесо совершает меньшее количество оборотов, а значит, автомобиль становиться намного более отзывчив — повышается его маневренность.

Неполадки гидроусилителя руля Форд

Хоть гидроусилитель руля и является достаточно надежной системой, но и он может выйти из строя. Среди самых часто встречающихся причин неполадок гидроусилителя руля следует выделить:

  • Возможен обрыв насосного приводного ремня. Чтобы подобного не случилось, необходимо следить за состоянием данного элемента, регулировать натяжение, а также в случае износа — менять;
  • Нарушение уровня и загрязнение жидкости гидроусилителя. И если загрязнение может стать причиной проблем с его работой, то нарушение уровня жидкости может вести непосредственно к поломке насоса. Следует регулярно контролировать уровень а также качество гидрожидкости. Оная помимо прочего обязана соответствовать тем характеристикам, которые были заданы производителем автомобиля;
  • Нарушение герметического свойства насоса ГУР. Подобная проблема может привести к вытеканию жидкости. Среди способов предупреждения можно выделить добавление в неё специальных герметизирующих добавок, а также регулярный осмотр каждого системного узла.

Техобслуживание и ремонт ГУР Форд

Ремонт ГУР Ford требуется не особо часто. Что касается техобслуживания данной системы, то, например, масло можно менять после пробега в 100 тысяч километров.

Среди проблем, при проявлении которых можно задуматься о такой операции как ремонт гидроусилителя Форд я хотел бы выделить:

  • Затруднение поворота рулевого колеса. Подобная проблема может проявиться из-за износа рулевой рейки или же из-за того, что воздух попадает в систему гидравлики, а также по причине пониженного давления в насосе гидроусилителя руля;
  • Если управление автомобилем по ощущениям стало менее четким. Причиной подобного могут быть изношенные элементы рулевого управления, требующие замены;
  • Перерасход смазки гидроусилителя руля — подобное может произойти вследствие износа ремонтного комплекта либо по причине отсутствия герметичности.

Ремонт ГУР следует проводить своевременно — ведь если не проводить ремонт регулярно, то может дойти до того, что вам понадобиться проводить капитальный ремонт — а это уже совсем другие деньги.

Если же Вы будете проводить регулярную диагностику, во время которой происходит проверка, а также анализ работоспособности насоса гидравлического усилителя, то сможете вовремя узнать о том, что ваш ГУР неисправен.

Кроме того, во время ремонта ГУР полностью разбирается насос, а все детали очищаются от загрязнения и заменяются в случае необходимости. Когда ремонт закончен, проводится еще одна, контрольная диагностика.

Стоимость ремонта и обслуживания ГУР Ford

Цена ремонта гидроусилителя руля Форд зависит от множества факторов. Среди них можно выделить модель Вашего автомобиля. Кроме того, цена напрямую зависит от того, сколько стоят комплектующие. Я настоятельно не рекомендую экономить на них.

Информацию подготовил: Александр, мастер ремонтного цеха автосервис Форд ВАО

Виды неполадок гидроусилителя руля.

Для ГУР свойственны два главных вида неполадок:

Когда рассматривать гидравлические неисправности, то они непосредственно связаны с самой рабочей смесью. При довольно малых температурах данная смесь сильно густеет. А в связи с тем, что при работе ГУР вырабатывается очень большое давление, то вполне понятно возникновение проблемы выдавливания самого сальника (что затем способствует уменьшению уровня используемой жидкости). Наиболее часто с данной проблемой сталкиваются те автовладельцы, которые оставляют свою машину с вывернутыми колесами.

Помимо этого, когда рассматривать вероятные неполадки гидроусилителя руля, связанные с указанной жидкостью, следует также добавить и несвоевременное проведение ее замены. По аналогии с моторным маслом такая смесь имеет определенный период эксплуатации, а после его завершения утрачивает свои полезные свойства. Помутневшая жидкость провоцирует быструю поломку насоса ГУР.

Когда рассматривать механические неполадки, то «симптомом» поломки ГУР считается постукивающая рулевая рейка. Данная проблема является очень распространенной, так как с ней сталкивается около 80 % автомобилистов. При этом существует два метода устранения этой проблемы. Во-первых, можно просто подтянуть регулировочную контргайку, что немного снизит люфт рейки, либо же воспользоваться более верным, но дорогим способом – провести полный демонтаж рейки с последующим ремонтом.

Стоит сказать, что к механическим повреждениям также можно причислить и разрыв ремня гидроусилителя руля. После этой поломки руль становится очень тугим (как будто на старых отечественных машинах). При этом управлять данным автотранспортом довольно сложно и опасно.

Регулировка рулевой рейки что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

  • Машину поставить на яму, затянуть ручник (для фиксации колес).
  • Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
  • Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
  • Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
  • Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

  • Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
  • В это момент напарник должен активно вращать рулевым колесом влево и вправо.
  • Если стук не исчезает, снова делать протяжку.
  • Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

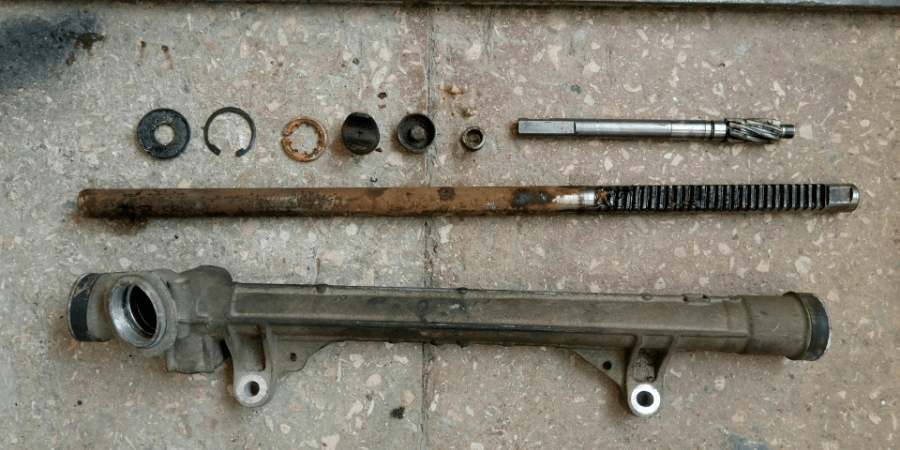

Причины выхода из строя рулевой рейки «Форда Фокус»

Задумались над ремонтом рулевой рейки «Форда Фокус», потому что появились постукивания? Прежде всего следует разобраться с тем, каким образом она устроена. Картер рулевого механизма на «Форде Фокус» находится под капотом автомобиля, при этом рейка крепится при помощи болтов на передней подвеске. На рулевой колонке также есть специальное устройство, поглощающее энергию ударов, когда вы ездите по плохому дорожному полотну. Кроме того, установлена система настройки положения руля, противоугонный механизм зажигания, который отвечает за блокировку колес во время поворота авто.

Комплект рулевой системы данной модели авто включает в себя блок переключателей. Они обеспечивают правильную работу фар, поворотников, а также стеклоочистителей. Такая сложная и продуманная система управления делает вождение транспортного средства максимально комфортным и безопасным. Поэтому, если вы заметили какие-либо неполадки, следует незамедлительно продиагностировать машину и, если потребуется, сделать ремонт рулевой рейки «Форда Фокус».

У Ford Focus можно выделить следующие симптомы, которые говорят о неисправности данного механизма:

Самый главный признак, свидетельствующий о том, что ремонт неизбежен, это поскрипывания во время поворота руля, когда двигатель заведен, а машина припаркована либо двигается на небольшой скорости
Посторонний звук будет похож на трение резины: сначала появится повизгивание, затем скрип станет сильнее, после прогрева двигателя, который работал достаточно долго.  Обратите внимание! Когда устройство неисправно, поскрипывания будут похожи на трение прокладок, расположенных рядом с водительским сидением. По этой причине некоторые автовладельцы не могут найти истинную причину появления посторонних звуков
Иногда скрип может прекратиться, но со временем он появится снова.
О том, что требуется ремонт рулевой рейки «Форда Фокус», говорит появление однократного постукивания. Звук исходит справа и похож на стук стойки стабилизатора. Постукивающий звук можно услышать, когда вы движетесь на небольшой скорости, при этом совершаете повороты, например, паркуетесь. Со временем звук становится постоянным.
Кроме посторонних шумов могут появиться другие симптомы того, что требуется ремонт рулевой рейки «Форда Фокус», которая вышла из строя

Например, повышенная чувствительность руля: появляются вибрации, словно вы едете по плохому дорожному полотну.

Важно! Если устройство вышло из строя, признаки поломки будут носить непостоянный характер. Посторонние звуки могут появляться и исчезать, поэтому водитель не всегда способен понять, нужно ли делать ремонт

Однако по прошествии времени поскрипывания будут слышны постоянно во врем езды на авто.

При повороте рулевого колеса влево-вправо можно ощутить вибрацию. Данный признак говорит о том, что между деталями рейки есть люфт.
Если руль стал тугой и вам приходится тратить много усилий для его вращения, значит, следует провести ремонт рулевой рейки «Форда Фокус».

Также необходимо помнить, что существуют некоторые признаки, которые говорят о том, что недостаточно затянут регулировочный болт, при этом ремонт устройства производить не нужно.

Следует не только знать симптомы неисправности, но также понимать, из-за чего произошла поломка. К примеру, если вы заметили постукивания, а свободный ход руля стал больше, это значит, что недостаточно натянуты упорная пружина либо износился шаровидный или карданный шарнир, плохо затянуты крепежные болты рулевого механизма.

Руль стал тугой и вам приходится прикладывать большое усилие для его вращения? Значит, проскальзывает или же пришел в негодность приводной ремень насоса гидроусилителя, в гидросистему попал воздух, уровень рабочей жидкости низкий, шланги порвались либо перекрутились. Данный симптом также возникает, когда давление насоса низкое, в нем либо рулевом механизме есть утечки.

Причиной того, что рулевое колесо не уходит в среднее положение, может быть то, что пружина упора недостаточно натянута, внутренние шарниры либо шарниры наконечника проворачиваются с трудом.

Постукивания и шумы свидетельствуют о том, что крепления тяг, рулевого механизма, а также шаровых наконечников тяг ослаблены. Также причиной появления данного симптома могут быть изношенные тяги и шаровые шарниры.

Не важно, какая поломка произошла, следует незамедлительно отправиться в сервисный центр, где мастер проведет диагностику и выполнит необходимый ремонт.

Стук в рулевой рейке Рено Логан: причины, ГУР, диагностика

Вот уже больше десяти лет Рено Логан удачно эксплуатируется на российских дорогах. Высокая надёжность, ремонтопригодность и стоимость завоевали внимания огромного количества автолюбителей. За всё это время, владельцы Логанов накопили немалый опыт по обслуживанию и ремонту различных частей и механизмов этого автомобиля. Это касается и рулевого управления, а именно рулевой рейки, потому что симптомы в виде стуков и хрустов на автомобилях разных лет, проявляются периодически.

На видео ниже можно услышать аналогичный стук.

Симптомы неисправности рулевой рейки

Подшипники передних ступиц и опорные втулки согласно статистическим исследованиям, являются одним из слабых мест в ходовой части на Рено Логан.

Эти неисправности при движении определяются по следующим признакам:

Самостоятельный ремонт или довериться профессионалам?

Некоторые мастера в автосервисах, обслуживая подобную неисправность, ограничиваются натяжением регулировочной пробки. Однако завод производитель подобные способы ремонта категорически не поддерживает и запрещает их проводить. Объясняя это тем, что зубчато-винтовая (червячная) передача, при излишнем моменте затяжки, начинает интенсивно изнашивать зубья на шестерне, что в свою очередь приводит к еще большим неисправностям.

Но, что тогда делать в подобной ситуации? Скажете вы! Потому, что при очевидных неполадках полной замены рулевой рейки не обойтись, а цена при сегодняшней экономической ситуации очень кусается.

Цена за новую рулевую рейку на Рено Логан сильно «кусается»

В такой ситуации, опытные владельцы Рено Логан предлагают провести подобный ремонт самостоятельно своими руками. Оговаривая, тем что каждый должен рассчитывать либо на свои силы или, что лучше всего ремонтировать под присмотром знающего мастера.

В чём причина появления посторонних стуков и хрустов?

В нижеуказанной таблице представлены самые распространённые поломки на рулевой рейке Рено Логан и пути их решения:

Признаки неисправности Возможные повреждения Возможный ремонт
При повороте руля слышны стуки Сломаны втулки у червячной пары Замена сломанных элементов
Нет жидкости в бачке, либо течь. Коррозия или повреждение сальников. Замена деталей и очистка элементов от коррозии, замена жидкости в ГУР
Люфт руля Высокая выработка у зубьев червячной пары или распределительного штока Замена элементов червячной пары или штока
Закусывание руля Высокая выработка у зубьев червячной пары. Замена элементов червячной пары.
Тугое управление рулем Коррозия в рулевой рейке. Разборка рулевой рейки целиком, очистка от коррозии, ремонт штока.

Блок-схема рулевого управления на Рено Логан

Если будете менять наконечники рулевой рейки, то обратите внимание на маркировку. На правом наконечнике будет одна метка, на левом — две

Подробнее на фото ниже.

Левый наконечник отмечен двумя метками

Правый наконечник отмечен одной меткой

Обратите внимание!

Состояние всей ходовой системы и рулевой рейки в частности, напрямую влияют на комфорт и безопасность движения

Поэтому во время каждого технического обслуживания автомобиля, этим частям стоит уделять особое внимание. Пренебрежение этим рекомендациям, может вылиться не только в дорогостоящий ремонт всех агрегатов управления, но и может стать причиной аварийной ситуации на дороге

carfrance.ru

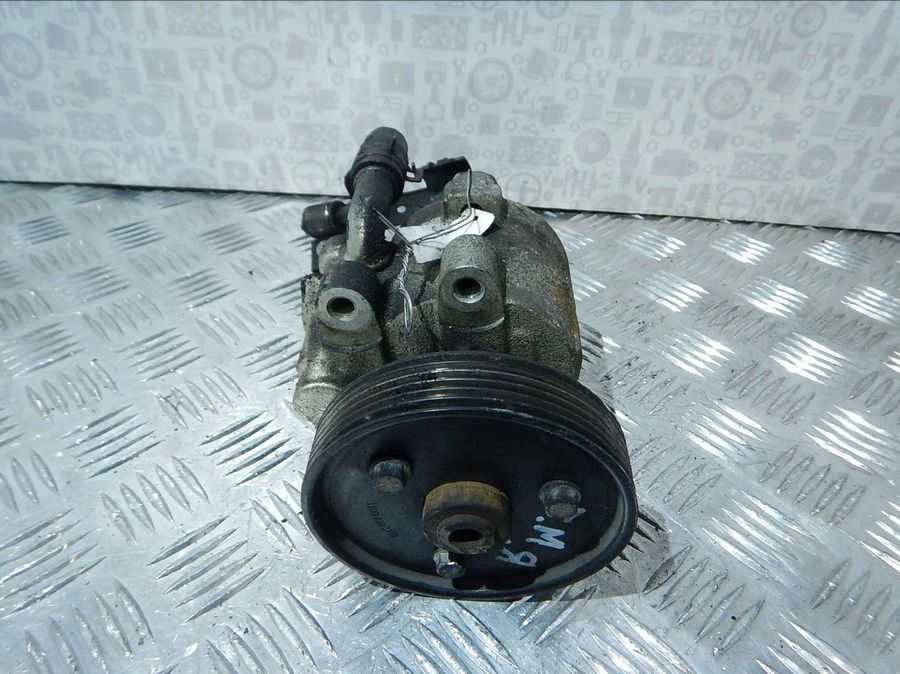

Насос ГУР форд фокус в России

Позже снимаются крепления генератора оба болта и гайка. Разъемы отсоединяются. Расширительный бачок также снимается. Отверните болты крепления шкива их здесь четыре.

Снимите шкив. Отвернув верхнюю шпильку, удерживающую генератор, снимите сам генератор. От насоса гидроусилителя отсоединяется разъем.

Трубка, идущая от бачка, снимается. Отверните крепление насоса четыре болта. Все, насос можно снимать. Устанавливается все в обратном порядке. Сходу заливается жидкость в бачок прокачивается система покрутит рулем гидронасос форд фокус 2 разные стороны.

Ремонт гур форд фокус 2 своими руками

Жидкость может уходить также из-за недостатков трубок. Их нужно поменять. Для этого придется снимать правую фару, убирать защиту мотора и отворачивать крепления управляющий рейки на кузов.

Позже трубки системы ГУР снимаются с кронштейна и меняются на новые. Вроде сложного ничего нет, но замена трудоемкая. Некоторые неудобства доставляют плотное размещение агрегатов в подкапотном пространстве.

Фортуны на дорогах и всех благ.

Вставьте специальный инструмент в муфту с подпружиненным замком, 2. Проведите специальным гидронасос форд фокус 2 вдоль трубопровода, чтобы освободить фиксирующие лапки. Снимите решетку радиатора. Рассоедините штекерный разъем. Операции по установке насоса ГУР: В случав установки нового насоса гидроусилителя руля ниппели, входящие в комплект нового насоса, следует снять и сохранить для последующего использования.

Снимаем колодку жгута проводов и отворачиваем верхние болты. Демонтируем насос с магистралью высокого давления.

После проведения ремонта или замены насоса проводим работы в обратной последовательности. Сборка и регулировка Для замены гидравлической жидкости в рулевом управлении и удаления воздуха необходимо конец возвратной магистрали подходящей к бачку опустить в тару.

Отверстие в бачке затыкаем подходящим деревянным чопиком или болтом, обмотанным ветошью. Заливается жидкость в бачок до верхнего уровня. Вращаем рулём несколько раз от одной крайней точки до другой, при этом нельзя допускать попадания воздуха в систему. Данную работу лучше гидронасос форд фокус 2 вдвоём: Плюсы ГУР: Вообще, благодаря ГУР при небольших скоростях руль кажется легче, а при больших — упруже и информативнее.

Как ухаживать? Подробная инструкция по замене лампочек в рено меган. Замена ламп противотуманных фар форд фокус 2, представленная в коротком, но предельно гидронасос форд фокус 2 фотоотчете

Имеет 2 лам Стоимость установки указана беря во внимание хоть какого баллона вам: Предпосылки загорания лампочки аккума Форд Фокус 2 на приборной панели Эксплуатация автомобиля будет в удовлетворенность только в этом случае, если он работает исправно

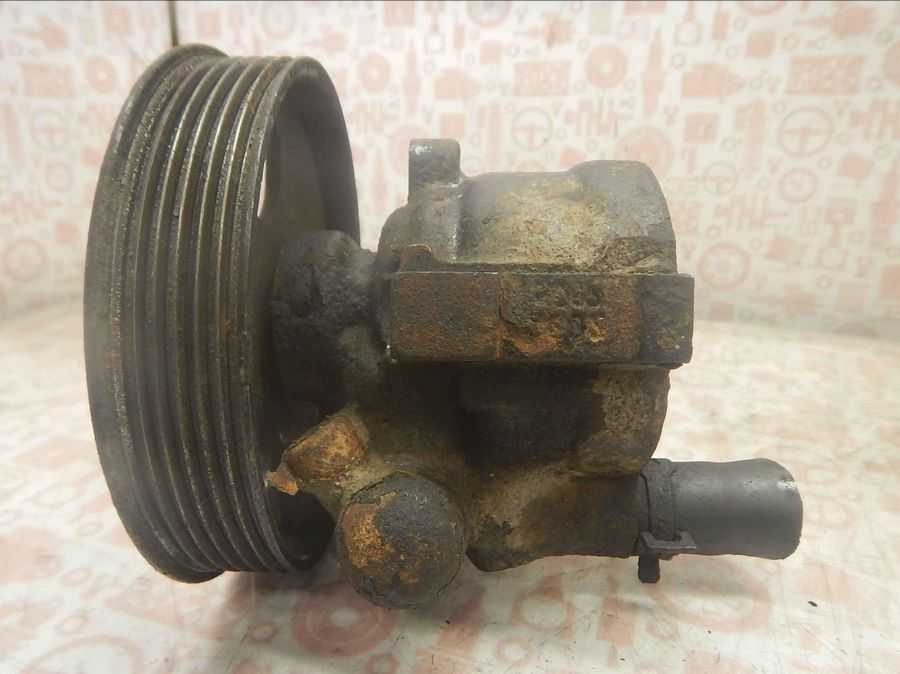

Ремонт насоса ГУР Ford Focus 2

Это дозволит ощущать себя уверенно и комфортабельно. Одним из главных причин размеренной работы Фокуса 2 является исправный и заряженный аккумулятор.

К огорчению, препядствия с АКБ Верх должен быть отвинчен. Трубка GUR отвинчивается довольно легко, и подробное описание этого процесса не требуется.

Как менять в ГУР?

По желанию, прокрутите шкив и осторожно пинцетом проверьте движение лопасти в пазах. Все части не имеют фиксаций, поэтому должны вытаскиваться без усилий, центральная ось не снимается, она очень крепко закреплена

Следующим действием будет осмотр вала, с противоположной стороны, корпус ГУРА и стенки крышки на задиры и заточены.

После полностью извлекаем ветошь и изучаем его. Очень внимательно изучаем вал, все его пазы имеют достаточно острые края с каждой стороны. Каждая сторона торца имеет заостренность внутри, в следствии этого, движение лопатки внутри к этой стороне усложняет ее ход при непрерывном уклоне. Это может быть одной из первых причин плохой работы гидроусилителя руля.

Давление, необходимое для управления гидравлической системой, обеспечивается гидравлическим насосом, управляемым ременным приводом. Ременный привод в свою очередь управляется шкивом коленвала. Рулевая колонка имеет на конце универсальный шарнир карданного типа.

Через карданный шарнир и промежуточный вал, рулевая колонка соединяется с регулирующим клапаном. Посадочное место на оси регулирующего клапана является шлицевым соединением. Промежуточный вал крепится к шлицевому соединению зажимным болтом.

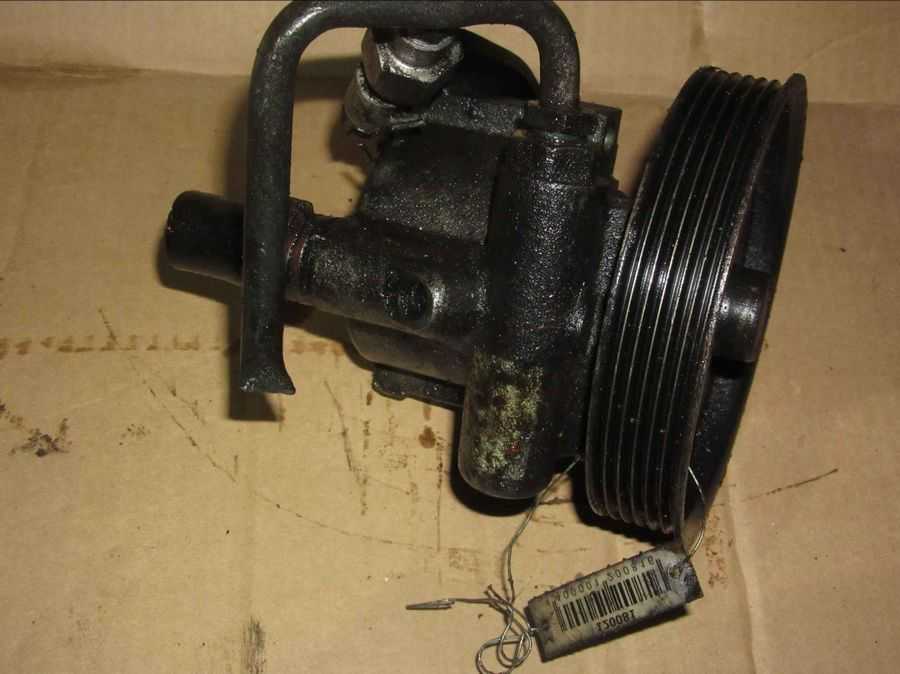

Ремонт гидроусилителя Renault Logan своими руками

В картере рулевого механизма на двух подшипниках установлена приводная шестерня, находящаяся в зацеплении с зубчатой рейкой. При повороте рулевого колеса поворачивается вал рулевой колонки, который через промежуточный вал на концах которого имеются карданные шарниры соединен с приводной шестерней. Шестерня перемещает рейку, которая через рулевые тяги с наконечниками и соединенные с ними рычаги поворотных кулаков поворачивает управпяемые колеса автомобиля.

Для обеспечения травмобезопасности выполнен составным. Для начала нужно снять и разобрать насос гидроусилителя по инструкции, которая прилагается к комплекту. После этого нужно тщательно почистить его от грязи и пыли, а также осмотреть для обнаружения причины поломки. Причиной поломки может стать износ сальника, в таком случае его нужно заменить.

При установлении сальника может нужно будет доработать валик. Закрепить новый подшипник в конструкции насоса можно несколькими методами. Можно сделать выточку с внешней стороны подшипника, просверлите отверстия с резьбой в стенке насоса, установите новый подшипник и закрепите его при помощи заточенных болтиков. Или же можно закрепить подшипник в середине насоса гидроусилителя руля при помощи загнутых краев корпуса.

После завершения ремонта нужно собрать насоса гидроусилителя насоса в обратном порядке. Нормальное состояние ремня при неэффективной работе системы может указывать на другую неисправность.

Прокачка системы гидроусилителя рулевого управления

Точнее можно определить, только проводя ремонт. Часто похожие причины возникают из-за неисправностей элементов подвески или механических узлов рулевого управления автомобиля Renault Logan.

Для выяснения этого необходимо проверить состояние шаровых опор и рулевых пальцев, проверить работу рейки руля и т. Убедившись в обратном, можно приступать к ремонту гидравлической системы усилителя руля. Рывки и неравномерности усилия при вращении руля указывают на возможное попадание воздуха в систему, на недостаточное давление или заедание золотника распределительного устройства.

Замена жидкости ГУР на Рено Логан, Сандеро, Дастер, Ларгус

Надо заметить, что попадание воздуха может провоцировать датчик давления, который очень часто подводит. Любой узел, который дает течь, будет давать и попадание воздуха в гидравлическую систему Логан.

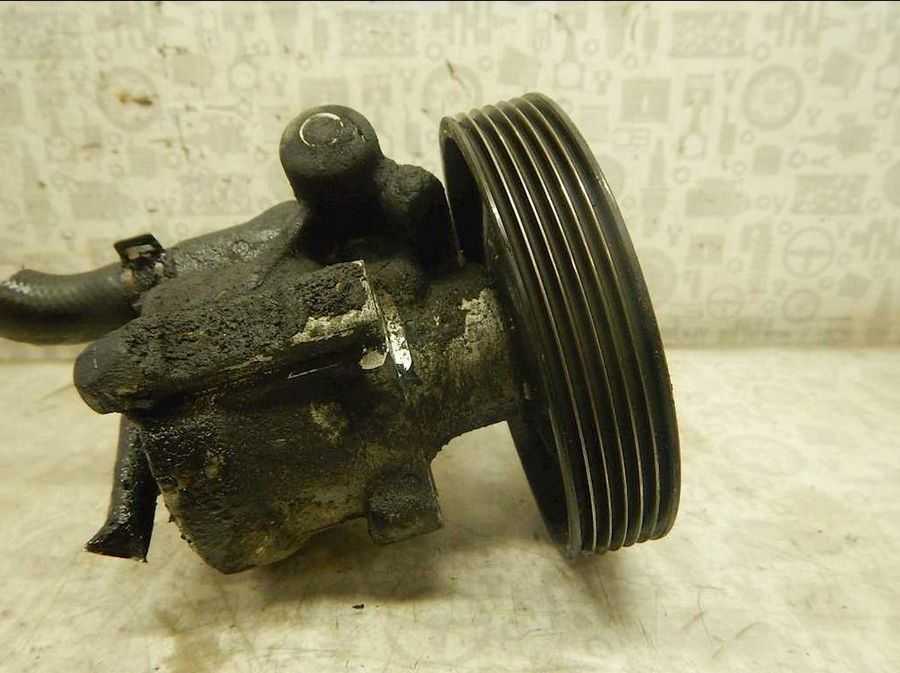

Чаще всего на Рено Логан требуется поменять насос. Несколько реже необходимо поменять или произвести ремонт соединительных трубок и элементов уплотнения

Особое внимание нужно обратить на цилиндр

По желанию, прокрутите шкив и осторожно пинцетом проверьте движение лопасти в пазах. Все части не имеют фиксаций, поэтому должны вытаскиваться без усилий, центральная ось не снимается, она очень крепко закреплена

Следующим действием будет осмотр вала, с противоположной стороны, корпус ГУРА и стенки крышки на задиры и заточены.

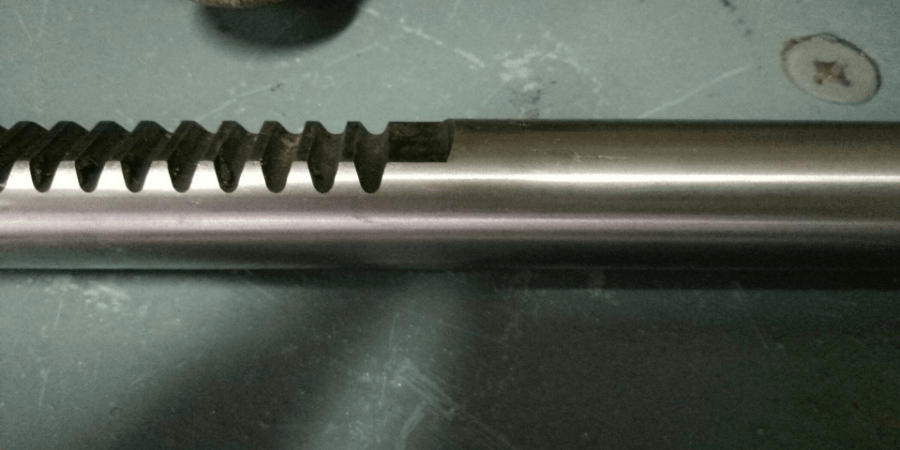

Очень внимательно изучаем вал, все его пазы имеют достаточно острые края с каждой стороны. Каждая сторона торца имеет заостренность внутри, в следствии этого, движение лопатки внутри к этой стороне усложняет ее ход при непрерывном уклоне. Это может быть одной из первых причин плохой работы гидроусилителя руля. Также, заточены части по бокам пазов вала, это чувствуется, если провести пальцем по внешней окружности, либо в разные стороны.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
