Ремонт тойота королла : суппорт передних тормозов toyota corolla

Как заменить тормозные колодки на Тойоте Королла самостоятельно

На самом деле собственноручно заменить задние тормозные колодки достаточно просто. Главное, иметь под рукой необходимый инструмент и ознакомиться с инструкцией выполнения работы. Можете просмотреть замену тормозных колодок на Тойоте Королла видео – это наглядное пособие, в конце статьи, ответ на все вопросы и сделает понятной саму суть предстоящего ремонта.

Итак, Вам потребуются следующие инструменты:

подъемник или домкрат;
монтировка;
ключ-балонник;
набор головок 12 размера;
щетки, тряпки и другие подручные средства для устранения грязи с рабочих узлов.

Тормозные колодки для Тойота Королла

Процесс замены задних колодок Тойота Королла

При помощи соответствующего инструмента ослабьте крепежные гайки колес.
Теперь при помощи домкрата аккуратно приподнимите автомобиль на нужную высоту.
Открутите все гайки и снимите колесо.
Выберите из набора головку на 12 с воротком и демонтируйте в суппорте только нижнюю направляющую, верхняя не будет препятствовать выполнению ремонта

Просто предельно аккуратно сдвиньте скобу вверх.
На этом этапе открывается доступ к тормозным колодкам – осторожно снимите их.
Демонтированные детали хорошенько очистите при помощи щетки и тряпок. В случае, если Вы не смогли купить новые запчасти, после очистки старые тормозные колодки смогут прослужить еще некоторое время

Но конечно лучше просто заменить их. Перед тем как выбросить износившиеся детали, снимите с них «противоскримные» пластины, которые тоже нужно тщательно очистить от грязи.
Установите очищенные пластины на новые колодки тормозной системы.
Теперь понадобится помощь монтировки – воздействуйте нею на шток тормозного цилиндра таким образом, чтобы он просел, давая возможность установить новые колодки. Обязательно после «утапливания» штока всю грязь с элементов тормозной системы и только после этого начинайте монтаж.
Установите все детали на свои места. Не забудьте проверить качество всех креплений.

https://

Замена тормозных колодок выполнена. Проверьте наличие тормозной жидкости в системе и можете начинать обкатку новых деталей, для этого лучше выбрать пустынные дороги без резких поворотов и крутых подъемов.

Высокотемпературная смазка для обслуживания тормозных систем

Долго искал и читал про смазки для элементов тормозной системы. Многие по незнанию смазывают направляющие при помощи смазки которая идет в комплекте с тормозными колодками, но она предназначена совсем для других целей, и не предназначена для тех температур, при которых работают направляющие суппорта. И в итоге приобрёл для пробы на экзисте: Vmpauto 1502 Смазка для суппортов, универсальная «Мс 1600» стоимостью 312 рублей 82 копейки. Тюбик 50 грамм, хотя можно было брать сразу 100 грамм, разница в цене не значительная.

Как пишет

Покупаем расходные материалы для задних тормозов

На задних направляющих, как и на передних одна направляющая имеет резинку. Только разница в том, что на передних суппортах направляющая с резинкой стоит вверху, а на задних внизу. У меня этих резинок не было на направляющих, старый владелец авто куда-то их дел или СТОшники сняли при обслуживании тормозной системы. Отдельно резинки не продаются, только в комплекте с направляющими, на перед я покупал ремкомплект, а на задних направляющие у меня в хорошем состоянии.

Втулка направляющая суппорта 47769-05020

Зато резинки для направляющих заднего тормозного суппорта отдельно продаются на Toyota Avensis, которые я и приобрёл: 47769-05020 Направляющая суппорта. Две резинки за 157 руб. 52 коп. Они на миллиметр длиннее, канцелярским ножом подрезаем и сидит как родная.

Как отличить подделку

Когда покупаешь тормозные диски премиум класса, не хочется быть обманутым и заплатить деньги не за то качество. Чаще всего подделки делают на дорогие запчасти, и для того чтоб не попасть в просак, рассмотрим, как отличить подделку от оригинала на примере дисков премиум класса АТЕ.

Подделка	Оригинал
Упаковка насыщенная, глянцевая, синего цвета
Крышка упаковки не приклеена	Крышка упаковки приклеена
Крышка упакована в пакет	Крышка заклеена
Внутри может быть мусор	Внутри идеально чисто
Отсутствуют наклейки	Защитная наклейка Tesa Priospot
Нет кодов и голограммы	Mapp код, последние цифры которого совпадают с голограммой

Замена тормозных колодок Тойота Королла

3574 Апр 20

Автомобили Тойота Королла славятся надежностью и простотой эксплуатации. Особой надежностью отличается тормозная система автомобиля. Благодаря ей, можно сохранить здоровье, а во многих случаях и жизнь водителя и пассажиров.

Для того чтобы функционирование этого, бесспорно, важного механизма было стабильным, необходимо следить за тем, чтобы тормозной диск и тормозные колодки находились в исправном состоянии. Важно добавить, что эти детали – своего рода «расходник», поэтому не стоит экономить, надо регулярно менять изношенные тормозные элементы

Важно добавить, что эти детали – своего рода «расходник», поэтому не стоит экономить, надо регулярно менять изношенные тормозные элементы

Когда проводить замену

Замена осуществляется по мере износа: если толщина накладки достигла показателя 2–3 мм либо в некоторых случаях 5 мм. Если этот показатель уменьшается еще сильнее, то стоит осуществить замену изношенных деталей. При износе увеличивается расход тормозной жидкости, но при этом уменьшается эффективность торможения.

Какие могут возникнуть проблемы?

Если действовать чётко по инструкции, то никаких нюансов возникнуть не должно. По крайней мере, у меня точно не возникло. Но, как показывает практика, проблемы всё же могут возникнуть.

Чаще всего автолюбители сталкиваются с такими последствиями после своей работы:

тормозные колодки оказались в смазке:
перегревается тормозной диск;
наблюдается неравномерный контакт с тормозной колодкой;
наблюдается утечка тормозной жидкости;
забивается трубка тормозной системы;
в тормозную систему попадает воздух;
наблюдается быстрый износ возвратной пружины педали тормоза;
забивается возвратный канал главного тормозного цилиндра;
нарушается правильная работа регулятора давления и др.

Причём, нередко данные проблемы могут привести к повторному заклиниванию колёс, и последующей замене колодок.

Какой подшипник ставить на Toyota Land Cruiser Prado 120

Широкий выбор новых деталей предоставляют автомагазины запчастей, а б/у – авторазборки. Лучшим вариантом станет подлинный роликоподшипник (с абс) Тойота 43570-60010, усредненная цена – 3552 руб.

Магазины автозапчастей предлагают на замену подшипники разных производителей:

ступица в сборе с роликоподшипником передняя с abs B-ring BK8986, 1326 руб.;
ступица колеса Zekkert RL-1065, 2140 руб.;
подшипник ступицы переднего колеса ремкомплект с сальниками с кольцом сенсора абс Optimal 981 887, 2853 руб.;
ступичный узел Masuma MW-11009, 3637 руб.

Каждый сможет выбрать деталь, опираясь на свои финансовые возможности.

Зачищаем посадочное место для новой детали. Избавляемся от грязи и абразивных элементов. Так же при замене шарикоподшипника передней ступицы Toyota Corolla следует обработать новую деталь моторным маслом, чтобы упростить последующий процесс монтажа. Замена подшипника передней ступицы Тойота Королла После того, как обработаны подшипник ступицы передней тойота королла рабочие поверхности, можно приступать к этапу сборки: Ставим новую деталь на посадочное место; Запрессовываем её, затем ставим сверху старую деталь, чтобы выполнить запрессовку до упора.

Крепление этих двух узлов состоит из двух гаек и одного болта. Далее нам необходимо освободить цапфу от рулевой тяги и рычага.

Сделав это, шаровая опора должна остаться на ступице. Фотография поможет вам понять лучше, что к чему. После этого нам необходимо выкрутить два регулировочных болта развал-схождение от стойки, после чего мы можем с легкостью снять ступицу в сборе с привода, так как ее больше ничего не держит.

Фотографии расположенные ниже помогут вам понять. На этом все процедуры по разбору автомобиля закончены.

Как поменять передний ступичный подшипник у Тойоты Королла в 120 и 150 кузове своими руками

Теперь берем нашу переднюю ступицу, переворачиваем ее и кладем на ровную поверхность. Нашей задачей является вытащить стопорное колечко из ступицы, которое не дает подшипнику вылетать со своего места.

Далее нам осталось всего лишь вытащить старый подшипник, подготовить ступицу под новый подшипник и вставить новый подшипник на свое место. В принципе, на этом процедура замены подшипника в передней ступице окончена.

Как понять износилась деталь или нет?

Когда приходит срок для замены детали, это можно понять по наличию характерных признаков во время движения:

Биение колес;
Уход автомобиля с прямолинейной траектории во время слабого или экстренного торможения;
Посторонний стук и скрежет во время торможения.

Производитель автомобилей Тойота рекомендует автомобилистам устанавливать новые диски после того как второй раз меняете колодки. Однако этого не все придерживаются. Перед тем как бросаться и менять их, следует произвести замерить. Производитель также определил, что минимальная толщина для передних должна составлять 23 миллиметра, а для задних 8 миллиметров. Исходя из своих замеров и представленных выше разрешенных параметров, следует самостоятельно делать вывод о том, надо ли вообще менять их.

Настройка робота Тойота Королла 2007–2008 – пошаговая инструкция

Если у владельца автомобиля нет диагностического сканера, то можно произвести настройку путем манипуляций с педалью тормоза и рукояткой селектора робота. Для выполнения работ понадобится кусок медного провода или стальная скрепка. Процедура позволяет сбросить настройки контроллера (ЭБУ) или инициализировать сцепление либо трансмиссию автомобиля.

Самостоятельная адаптация робота

Краткая инструкция по самостоятельной адаптации робота на Тойоте Королле с кузовом Е150:

Установить машину на ровную площадку или в гаражный бокс, поставить рычаг трансмиссии в нейтральное положение.
При выключенном зажигании вставить перемычку из провода или проволоки в диагностическую колодку, замыкая контакты CG и TC.
Выждать 10 секунд, а затем включить цепи зажигания.
На протяжении 3 секунд произвести 7–кратное нажатие на тормоз и дождаться подачи двойного звукового сигнала.
Нажать на педаль тормоза, произвести адаптацию нужной системы при помощи селектора коробки. Например, для программирования сцепления требуется провести рычаг из нейтрали через позиции E/М/+/М/-/М/+/М/-/E, а затем вернуть в нейтральную позицию.
После завершения входа в режим настройки следует отпустить сцепление и сразу нажать снова, при корректно выполненных манипуляциях будет подан тройной сигнал зуммером (число звуков зависит от выбранного алгоритма инициализации).
После окончания подачи сигналов требуется 3 раза на протяжении 2 секунд нажать на педаль тормоза, при корректном выполнении процедуры зуммер пискнет 2 раза (вне зависимости от выбранного алгоритма инициализации).
Выключить зажигание и выждать не менее 10 секунд, а затем снять перемычку из диагностической колодки.
Запустить мотор и проверить работоспособность трансмиссии, включение аварийного индикатора в виде шестерни указывает на наличие неисправностей или неправильную регулировку.

Адаптация робота позволяет сбросить настройки контроллера автомобиля.

Для возврата к начальной стадии следует выключить цепь зажигания на 15-20 секунд. Количество попыток инициализации не ограничено и не оказывает негативного влияния на электромеханические приводы сцепления или переключения скоростей.

Настройка системы трансмиссии

Общая инициализация трансмиссии проводится по аналогичной процедуре, но требуется переводить селектор по схеме E/М/-/М/-/М/+/М/+/E. При корректном выполнении алгоритма подаются 4 сигнала зуммером (с интервалом 0,5 секунды). После окончания настройки требуется снять скрепку и проверить работу коробки на ходу.

Программа зимнего вождения

Роботизированная трансмиссия не поддерживает специальный зимний режим работы. Эксплуатация автомобиля при отрицательной температуре воздуха не отличается от езды на машине с МКПП. Для прогрева картера и электромеханического привода следует дать поработать двигателю в режиме холостого хода 3-5 минут. При температуре воздуха ниже -25°С отмечены случаи самопроизвольного перехода на нейтраль из-за застывания смазки в полости актуатора.

Робот Тойота не поддерживает зимний режим работы.

Как должна производиться замена тормозного диска Тойота Королла: ремонт своими руками

Седан девятого поколения Toyota Corolla серии E120 за короткий промежуток времени с 2000 по 2007 года смог стать одной из самых популярных моделей, когда-либо выпускавшихся японской компанией.

Доступная стоимость, прекрасные ходовые качества и, самое главное, безопасность – все это также оценили и отечественные автомобилисты.

В течение всего периода эксплуатации 120-й серии многие автолюбители смогли освоить приемы устранения несложных поломок, которые случаются не так уж и часто, но, к сожалению, имеют место. Такая операция, как замена тормозного диска Тойота Королла, не представляет особых проблем для водителя, умеющего пользоваться ключами и интересующегося устройством автомобиля.

Общие сведения о тормозной системе Toyota Corolla

Машина оборудована гидравлической двухконтурной системой, которая разделена на передние и задние колеса. Основной цилиндр имеет два бачка, питающих оба контура жидкостью, в случае отказа одного из них – второй будет работать. Устанавливаемые тормоза различаются и делятся на:

передние – дисковые;
задние — барабанно-дисковые.

Когда следует менять тормозные диски?

Сроки замены можно определить во время движения, они выражаются в таких признаках:

биение колеса;
уход автомобиля с прямолинейной траектории при торможении;
посторонний стук или скрежет.

Производитель рекомендует устанавливать новую деталь после замены второго комплекта колодок. Не смотря на это, все же следует проводить профилактический осмотр и замеры толщины узла, чтобы не пропустить замену неисправных тормозных дисков Тойота Королла и не попасть в тяжелое положение в дороге. Компания определила такие показатели этих узлов:

для задних ТД минимальная толщина – 8 мм;
для передних ТД минимальная толщина – 23 мм.

Алгоритм замены передних тормозных дисков Тойота Королла E120

Для проведения работ нужно приготовить соответствующий инструмент:

набор ключей;
домкрат и баллонный ключ;
подставка;
упорные башмаки;
специальная смазка;
проволока.

Теперь можно приступить непосредственно к операции.

Итак, по пунктам:

Откачать жидкость из бачка главного тормозного цилиндра.
Зафиксировать ТС башмаками, поддомкратить нужную сторону, установить подставку и снять колесо.
Отвернуть нижний болт суппорта, поднять его вверх и подвязать проволокой.
Демонтировать колодки и выкрутить второй болт суппорта и отсоединить его от скобы.
Вывернуть руль в сторону проведения работ и вывернуть два болта скобы суппорта и демонтировать ее.
В специальные отверстия для демонтажа вкручивать два болта М8 до момента снятия диска.
Установить новый диск и скобу суппорта.
Смазать направляющий болт.
Утопить поршень тормозного цилиндра и установить суппорт.

Некоторые водители при замене тормозных дисков на автомобиле Тойота Королла пытаются сэкономить и не менять колодки. Это крайне легкомысленный поступок, потому что старые колодки имеют неравномерную поверхность, соответствующую профилю демонтированного диска. Далее несложно предположить, что станет с новой деталью – она также будет иметь неравномерную выработку.

Особенности смены задних дисков тормозной системы Toyota Corolla

Эта процедура аналогична вышеописанной, за исключением некоторых пунктов. Вот они:

Отпустить ручной тормоз.
Перед демонтажем диска свести колодки «ручника» отверткой.
После замены колодки развести сначала до отсутствия вращения, а затем немного свести до получения свободного вращения.

После проведения работ необходимо залить новую жидкость и произвести прокачку гидравлической системы

И запомните, тормозам нужно уделять повышенное внимание и содержать их в рабочем состоянии на всем протяжении срока эксплуатации

Всегда ли нужна инициализация робота Toyota Corolla

Процедура производится после ремонтных работ, связанных с частичной или полной разборкой трансмиссии, электрических приводов и блока управления. Осуществление технического обслуживания (например, замена масла или компьютерная диагностика) не требует сброса настроек. Инициализацию можно проводить в случае некорректной работы трансмиссии, но предварительно рекомендуется проверить состояние РКПП в условиях специализированного сервиса.

Преимущества использования

Инициализация позволяет адаптировать новый механизм переключения либо муфту сцепления под имеющуюся на автомобиле роботизированную трансмиссию. Владельцу машины или сотрудникам сервиса не требуется вручную корректировать длину или ход штоков. Контроллер получает информацию о взаимном положении деталей от датчиков и рассчитывает параметры настройки для быстрого и плавного переключения скоростей.

Недостатки

Проводить частую инициализацию не рекомендуется из-за риска ускоренного износа диска сцепления и силового привода. Автоматическая регулировка позволяет кратковременно устранить рывки или удары, возникающие при начале движения и являющиеся следствием неисправности коробки.

Инициализацию робота не рекомендуется проводить из-за износа диска сцепления.

Замена передних и задних тормозных колодок Toyota Corolla

Как только Вы приобретаете автомобиль, он моментально становится с Вами одним единым. И при малейшей поломке Вы уже спешите его чинить.

Но, увы, не всегда подворачивается возможность исправить поломку в сервисе из-за высоких цен, особенно в последнее время, потому некоторые вещи нужно уметь заменять самостоятельно.

Например, замена тормозных колодок в солидном, или даже самом обычном, автосервисе влетит Вам в копеечку, как говорится, так что проще научиться менять их самостоятельно.

Что такое тормозные колодки

Тормозные колодки – это очень важная и необходимая деталь в системе торможения автомобиля, она обеспечивает процесс непосредственного торможения вращаемого тормозящего колеса.

Как это происходит? Торможение осуществляется за счёт прижатия тормозного гидроцилиндра автомобильной колодки крутящим штоком к поверхности диска или же барабана.

Именно поэтому необходимо сразу же после обнаружения проблемы заменить колодки на Королле. Вам может показаться эта работа трудной или не выполнимой, но это не так, не опускайте руки и всё у Вас получится. Давайте начнём с самостоятельной замены задних тормозных колодок.

Замена задних тормозных колодок

Для начала подготовьтесь как следует, Вам необходимо:

Домкрат
Монтировка
Ключ-балонник
Набор головок на 12 с воротом
Щётка

Теперь необходимо просто выполнять работу последовательно:

Для начала нужно ослабить колёсные гайки.
Далее, используя домкрат, потихоньку приподнимаем автомобиль.
Лёгкими движениями откручиваем абсолютно все гайки и спокойно снимаем колесо.
Теперь берём головку на 12 с воротком и откручиваем в суппорте нижнюю направляющую и очень осторожно отвозим скобу вверх. Будьте внимательны, откручивайте только нижнюю, а не обе направляющие, а если открутить только верхнюю, в таком случае вообще не удастся удалить колодки.
Поддерживаем её и аккуратно удаляем старые изношенные колодки.
Теперь нам пригодится щётка по металлу, с помощью неё, очистите от грязи колодки и снимите с них «противоскримные» пластины

Производители Toyota Corolla рекомендуют менять их при каждой замене тормозных колодок, но если же Вы не нашли их в продаже, так как это редкое явление, можно пользоваться старыми, но очищенными.
Переходим к установке этих пластин на новые купленные колодки.
Теперь займёмся утапливанием штока тормозного цилиндра при помощи либо монтировки, либо любого другого подходящего по прорези скобы инструмента
Обратите внимание на следующую деталь! Во время утапливания штоков тормозных колодок, уровень тормозной жидкости может увеличиваться в несколько раз, за счёт расширения бачка. Поэтому, прежде чем устанавливать новенькие колодки, прочистите щёткой посадочные места для её установки от грязи, а так же ржавчины.
Вот теперь можно сделать долгожданное дело – поставить тормозные колодки.
После последнего штриха остаётся только лишь собрать все детали в обратной последовательности.

После прочитанного можно заметить, что самостоятельно заменить тормозные колодки на Toyota Corolla не составляет никаких трудностей. Даже если у Вас проблемы со слесарными делами, но Вы старательно и тщательно подходите к своей работе, то Ваш автомобиль будет в порядке.

Замена передних тормозных колодок

В основном передние колодки быстро износятся за счёт своей толщины, они могут скрипеть при торможении и приводить к износу колодок. Для суппорта передних колодок Вам понадобятся такие инструменты:

Ключ на 14 мм
Необходимые инструменты для снятия колеса ( о них уже шлось выше)

Итак, что подразумевает собой сама замена тормозных передних колодок:

Устанавливаем авто на домкрат и снимаем колесо.

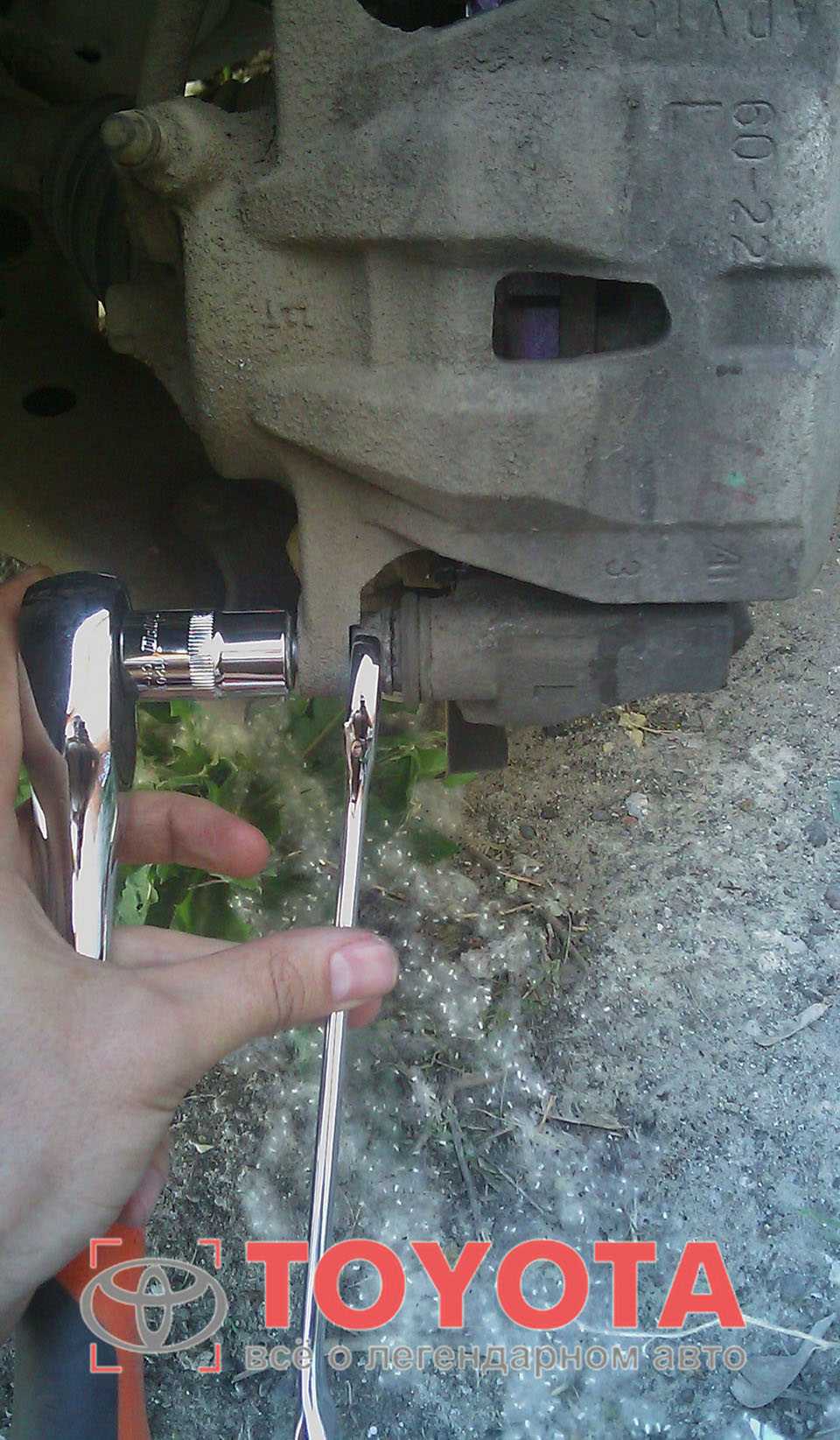

Следующим шагом будет использование ключа на 14: берём и откручиваем болты(вверху и внизу), удерживающие суппорт колодок.
Далее, когда суппорт больше не держит болты, необходимо вывести его наружу и подвесить так, чтобы тормозной шлаг не был слишком натянут.
В завершении отжимаем верхнюю пружину и вытягиваем тормозные колодки с обеих сторон.
Последним шагом будет установка тормозных колодок в обратном порядке.

Исходя из всего вышесказанного можно сделать вывод, что заменить колодки, как передние, так и задние, не составляет труда, главное быть внимательным и последовательным в своих действиях.

Замена тормозных колодок на Toyota Corolla: не проблема, если есть «прямые руки»

Тормозные колодки на любом автомобиле являются одной из основных составляющих. С их помощью обеспечивается замедление вращения колёс и снижение скорости. Процесс торможения осуществляется за счёт прижатия к поверхности диска (барабана) тормозного гидроцилиндра фрикционной колодки.

Другими словами, когда не исправны тормозные колодки – нет тормозов – лови ближайший столб или бампер впередиидущей машины.

Предыстория

Дело было поздней осенью, когда уже шли обильные дожди.

После очередного торможения на светофоре, заметил, что на левом переднем колесе появился какой-то странный звук. Машина стала разгоняться несколько хуже, как будто её кто-то начал толкать спереди в обратную сторону.

Газ в пол, потом резко по тормозам, обратно пытаюсь набрать скорость – проблема не уходит. Ну, собственно, сразу стало ясно, что проблема в тормозных колодках.

Через 5-7 минут езды всё само стало на свои места, а через 10 минут – опять начались проблемы с разгоном. Причём если раньше ещё можно было кое-как разогнаться, то сейчас такое чувство, что едешь с задратым капотом и вверх поднятым ручным тормозом.

Я не спеша добрался домой (благо, работаю не далеко от дома) и решил сразу же покопаться в интернете в поиске решения проблемы. После 20-минутного чтения, мои опасения полностью подтвердились – нужно менять тормозные колодки.

Что нужно для замены тормозных колодок?

Если нет возможности (или финансов, как в моём случае) отдать свою машинку в руки специалистов СТО, можно попробовать устранить проблему самостоятельно. Тем более, как выяснилось, замена тормозных колодок на Тойота Королла – это не такое уж и сложное мероприятие.

Менять колодки только на одном колесе – это не в моих правилах. Я решил профессионально подойти к решению проблемы: купил новые колодки на два передних колеса, и, опираясь на тот материал, что я вычитал на форумах, решил самостоятельно провести процедуру их замены.

Сразу скажу, подготовил я не всё необходимое оборудование. Поэтому, тому, кто будет заниматься заменой тормозных колодок, нужно сразу приготовить:

домкрат;
монтировку;
набор ключей (набор стандартных головок с переходником);
обычную щётку по металлу.

Какие могут возникнуть проблемы?

Чаще всего автолюбители сталкиваются с такими последствиями после своей работы:

тормозные колодки оказались в смазке:
перегревается тормозной диск;
наблюдается неравномерный контакт с тормозной колодкой;
наблюдается утечка тормозной жидкости;
забивается трубка тормозной системы;
в тормозную систему попадает воздух;
наблюдается быстрый износ возвратной пружины педали тормоза;
забивается возвратный канал главного тормозного цилиндра;
нарушается правильная работа регулятора давления и др.

Вердикт

Когда ставишь новые колодки, самое главное – не перепутать, где верх и где низ. Колодки ставятся скосом вверх, и никак не наоборот!

В целом, замена тормозных колодок – дело не сложное. У меня на всё про всё было потрачено порядка 40-50 минут (учитывая, время на перекуры).

Обязательно, после сборки колеса нужно несколько раз нажать на педаль тормоза. При первом нажатии педаль может «провалиться». Пугаться этого не стоит. Это объясняется тем, что суппорт подводит поршень и колодки на привычные места после съёма.

Процесс замены передних колодок на Toyota Corolla 2008

Колодки, расположенные на передней оси автомобиля, изнашиваются гораздо быстрее, чем на задней оси. Если при отмораживании прослушивается неприятный скрип в районе колес, – это первый признак износа тормозных колодок.

Для замены передних колодок необходимо поднять свой автомобиль и снять колесо. После снятия колеса можно увидеть суппорт, тормозной диск и непосредственно сами колодки.

При помощи воротка и головки на 14 выкручивается нижний и верхний болт крепления суппорта, при этом суппорт необходимо придерживать.

Выкрутить болты, придерживая суппорт

Снять суппорт

После откручивания суппорт аккуратно выводится в наружную сторону автомобиля. При этом необходимо следить, чтобы не было сильного натяга в тормозном шланге, идущем к штуцеру тормозного цилиндра.

Подцепить колодку отверткой

Проверить состояние тормозного диска

Установить на место новую колодку

Далее извлекаются колодки с двух сторон. Если они прикипели к тормозному диску, то при помощи отвертки их можно отковырнуть. Главное – не повредить тормозной диск.

Затем производится осмотр состояния тормозного диска, и устанавливаются новые тормозные колодки на место старых. Использовать необходимо только оригинальные колодки с номером 0446502390.

После установки сборку производят в обратной последовательности.

Процесс замены задних колодок на Тойоте Королле

Снять колесо

Ослабить верхнюю направляющую

Открутить нижнюю направляющую

Для замены задних колодок необходимо поднять автомобиль и снять колесо. Далее при помощи воротка и головки на 12 откручивается нижняя направляющая на суппорте, прижимная скоба отводится вверх и извлекаются негодные колодки.

Внимание: откручивать необходимо лишь нижнюю направляющую. Извлечь тормозные колодки при открученной верхней направляющей невозможно

Далее колодки при помощи щетки по металлу очищают от грязи и снимают противоскримные пластины. Производители тойоты рекомендуют устанавливать новые пластины при замене колодок, но можно оставить и старые. Финальным процессом является сборка, которая происходит в обратной последовательности.

Необходимо помнить, что при нажатии на поршень тормозного цилиндра уровень тормозной жидкости в расширительном бачке может увеличиться. По этой причине перед установкой новых колодок необходимо тщательно, при помощи щетки по металлу, очистить от грязи и ржавчины посадочные места колодок.

Замена тормозных колодок Тойота Королла – процедура не сложная. Самостоятельное решение этой задачи не только сэкономит денежные средства, но и повысит опыт в обслуживании автомобиля.

Устанавливаем новые колодки

Как и в случае замены колеса, нужно сначала, не пользуясь домкратом, ослабить колесный гайки, потом приподнять автомобиль и не спеша аккуратно снять колесо. В моём случае – это процедура двойная, так как я менял колодки сразу на двух колёсах.

Установка новых колодок

Когда колесо уже полностью снято, нужно ключом (лучше с помощью головки и воротка) открутить нижнюю направляющую в суппорте. Верхнюю направляющую можно вообще не трогать. Во-первых, если её открутить, то снять колодки всё равно не получится. Во-вторых, лучше вообще не откручивать две направляющие одновременно. Когда нижняя направляющая будет откручена, можно отвести скобу вверх и устранить старые колодки.

Установка новых колодок

Покупая новые колодки через официалов, мне посоветовали сразу купить и пластины на них, которые препятствуют появлению неприятных скрипов. Они стоят на всех колодках, но снимать старые и использовать их я не захотел.

Если же нет возможности купить новые пластины, можно оставить и старые. Просто их нужно хорошо очистить щёткой по металлу, после чего поставить на новые колодки. Вообще мне повезло, мне их посоветовали купить вместе с комплектом новых колодок. А найти их в свободной продаже сейчас довольно таки трудновато.

После установки пластин, нужно утопить шток тормозного цилиндра. Я делал это обычной монтировкой, но, в принципе, сделать это можно и любым другим инструментом, подходящим по толщине.

Установка новых колодок

Устанавливаем новые колодки

Установка новых колодок

ВАЖНО! Нужно учитывать, что если утапливать штоки сразу двух цилиндров, то в расширительном бачке может немного увеличиться количество тормозной жидкости. Некоторые автовладельцы иногда даже полностью сливают тормозную жидкость, но я этого не делал

Места, куда будут устанавливаться новые колодки, нужно тоже хорошо обработать щёткой, чтобы избавиться от грязи и ржавчины. После фиксации новых колодок, собирать нужно всё в обратной последовательности: колодку зафиксировать скобами, закрутить нижнюю направляющую, поставить на место колесо.

Установка новых колодок

Признаки необходимости замены e 150

Понять что диски нужно менять можно по наличию следующих признаков:

Колеса начинают биться.
Во время торможения машину начинает уводить в сторону с прямолинейной траектории.
При торможении доносится стук или посторонний скрежет.

Официальный производитель рекомендует менять тормозные диски после второй замены колодок, но как правило тормозные диски передние Тойота Королла меняются в промежутке между 100-130 тысяч километров. Также рекомендуется перед тем как их менять сделать замер, который должен составлять:

Передние минимум 23 миллиметра.
Задние около 8 миллиметров.

После замера можно принимать решение о необходимости замены ТД.
