Как заменить задние тормозные колодки киа рио-3

Блок под капотом

Расположен в левой части моторного отсека.

Пример схемы с крышки блока

Фото – схема

Назначение

Силовой блок реле

Он находится в левой части основного блока.

Схема

Обозначение

1. 50А Распределительная коробка панели приборов, реле задних фонарей
2. Резерв
3. Резерв
4. 125А Генератор
5. 40А Гидроэлектронный модуль ABS, диагностический разъем
6. 40А Гидроэлектронный модуль ABS
7. 40А Реле обогрева заднего стекла
8. 40А Реле электро вентилятора воздухо нагнетателя отопителя
9. Резерв

Рассчитываем время работы мотора

Расчетным временем для проведения капитального ремонта принято считать 300 тысяч километров для шестицилиндровых двигателей. У четырехцилиндровых силовых агрегатов, которые устанавливались на Киа Рио, необходимость капитального ремонта может возникнуть уже при пробеге в 150-250 тысяч километров. Чем меньше объем мотора, тем сильнее его приходится раскручивать водителю при разгоне.

В итоге ресурс работы двигателя снижается, и поломки могут происходить несколько раньше, чем на шестицилиндровых моторах. Киа производит также мощные восьмицилиндровые двигатели, которые имеют ресурс в миллион километров. Следует отметить, что на многие свои автомобили KIA устанавливает АКПП, которые имеют показатель в 200 тысяч километров. В большинстве случаев проводится одновременный капитальный ремонт силового агрегата и АКПП.

2272-6-12-03-11

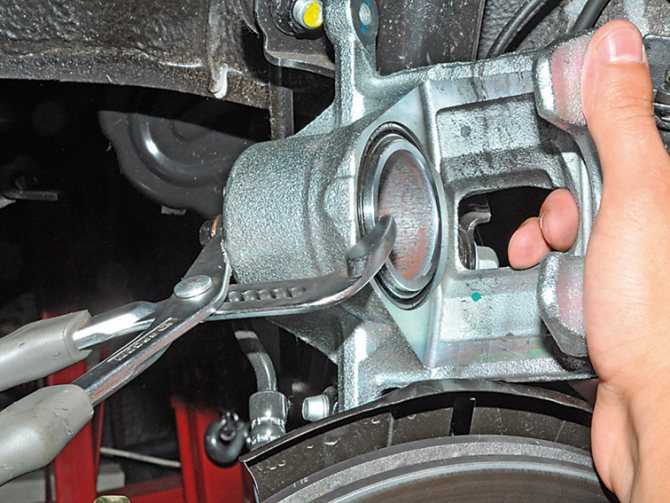

Для этого раздвижными пассатижами утапливаем поршень в цилиндр, стараясь не повредить пыльник.

Перед установкой очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо.

Если защитные чехлы направляющих пальцев были порваны, заменяем их новыми.

Собираем тормозной механизм в обратной последовательности.

После замены колодок на обоих передних колесах несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками.

Замена колодок тормозных механизмов передних колес Kia Rio

Варианты тюнинга силовой установки

Прибавить до 10 лошадей в табун позволяет перепрошивка электронного блока управления. С завода автомобиль настроен на золотую середину между динамикой и расходом топлива. Учитываются при закладывании алгоритмов в ЭБУ и экологические требования. Мотор в результате этого получается дефорсированным. Раскрыть его потенциал помогает изменение параметров электронного модуля.

Тюнинг с заменой деталей рекомендуется начинать с головки блока цилиндров. Стоковый распредвал позволяет прибавить до 10 лошадиных сил. Происходит это благодаря более точному изготовлению тюнинговых деталей. При этом желательно менять сразу распредвалы, установленные на выпуск и на впуск.

Стоковые распредвалы

Менять степень сжатия и объёмы цилиндров можно только завершив поверхностный тюнинг. Глубокое вмешательство в двигатель, например, установка стоковых поршней, коленвала, шатунов может привести к неприятным последствиям. Двигатель может перестать запускаться, либо произойдет существенное падение мощности.

Пошаговая инструкция замены тормозных колодок на Киа Рио

Чтобы заменить передние тормозные колодки на автомобиле Kia Rio, выполните следующую процедуру:

1. Поставьте автомобиль на ровную поверхность, затяните стояночный тормоз и для дополнительной защиты зафиксируйте задние колеса клиньями.

2. Поверните рулевое колесо в одну сторону до упора.

3. Откройте капот и, если тормозная жидкость находится на уровне MAX, выдавите ее шприцем (при сжатии тормозных поршней жидкость может вытекать из бачка).

4. Ослабьте болты крепления колес от мертвой точки.
5. Поднимите боковую часть вывернутого колеса с помощью домкрата.

6. Снимите колесо.

7. При необходимости удалите грязь и пыль из суппорта в сборе.
8. С помощью плоской отвертки открутите тормозные колодки, это облегчит снятие суппорта.

9. С помощью гаечного ключа на 14 и 17 открутите нижний и верхний кронштейны суппорта.

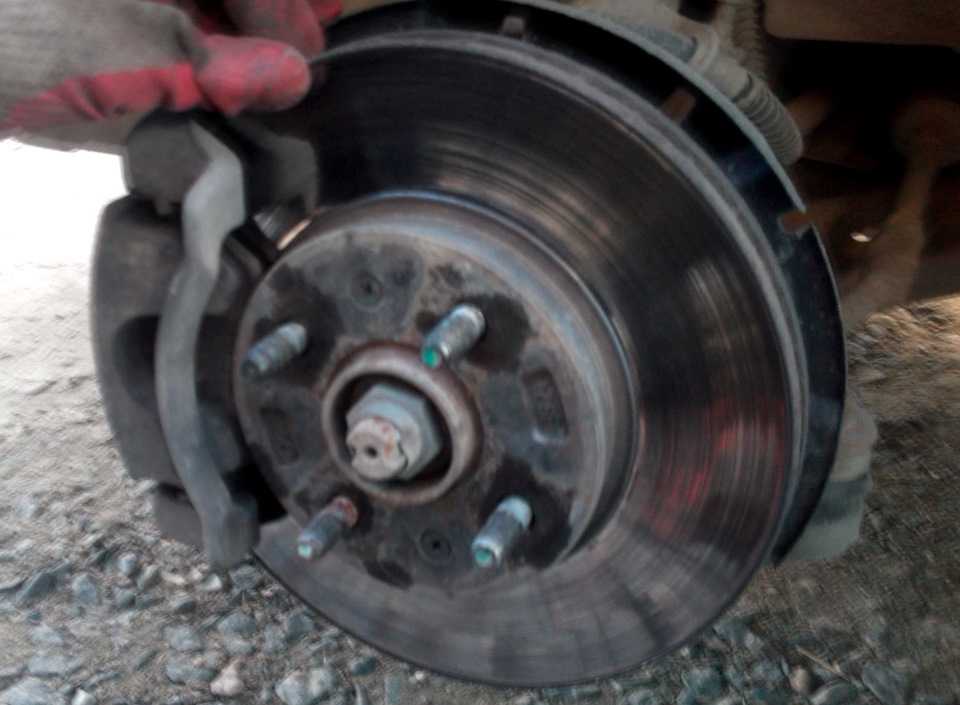

10. Снимите тормозной суппорт и привяжите его к пружине передней стойки.
11. Снимите тормозные колодки.
12. Проверьте затяжку резиновых крышек направляющих штифтов. При необходимости замените их.
13. Рекомендуется выкрутить направляющие штифты и смазать их специальной смазкой для предотвращения заклинивания и обеспечения надежной работы тормозного механизма (выбор смазки достаточно велик, но мы рекомендуем приобретать продукцию известных брендов).

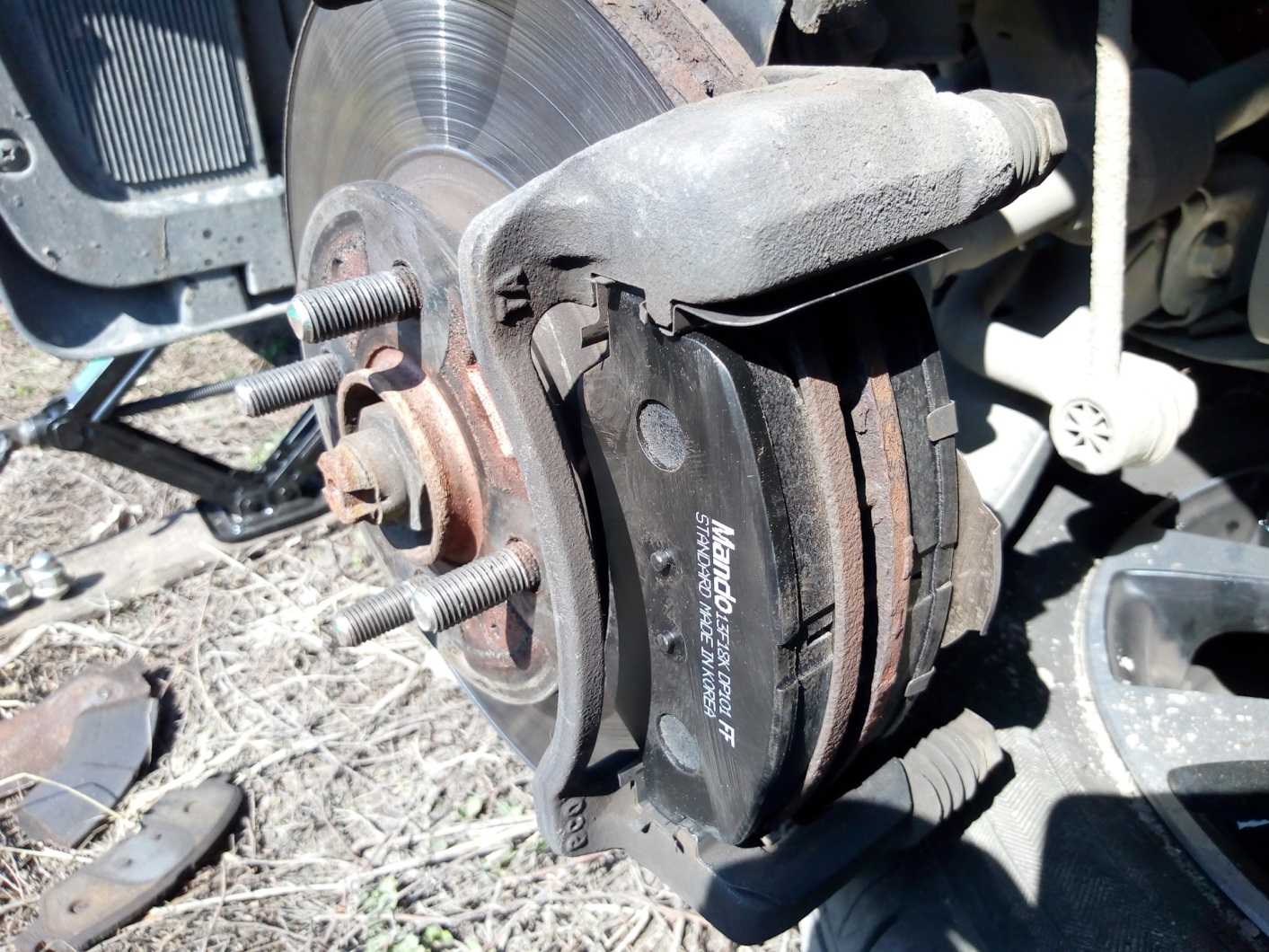

14. Установите новые тормозные колодки.

15. Перед установкой суппорта сожмите тормозной поршень «удлинительными клещами».

16. Выполните сборку в обратном порядке.
17. Затем замените колодки в другом тормозном механизме.
18. Не забудьте долить тормозную жидкость, которую вы откачали с помощью шприца!
19. Перед началом движения слегка нажмите на педаль тормоза, чтобы тормозные колодки встали на место и между ними и тормозным диском образовался «рабочий» зазор.

Наиболее мощные заводы концерна Киа

Фото: сборка Киа в Корее Уже достаточно давно, корейская компания Киа поставила перед собой грандиозную цель – завоевать автомобильные рынки Европы, Азии и Америки. Стоит отметить, что концерн уверенно двигается в направлении выполнения поставленной задачи.

Стоит отметить семь основных заводов компании Киа, которые расположены по всему миру.

Важно помнить, что в зависимости от завода, на котором делают Рио, цена автомобиля может быть значительно ниже, чем модель, собранная на основном заводе в Корее. Связанно это с большими тратами на транспортировку в отдалённые районы

Наиболее мощными филиалами корейской компании являются:

• южнокорейский завод в городе Кванмен, который считается главным, и наиболее мощным заводом концерна;
• китайский завод в городе Яньчен, который производит Рио в основном для местного рынка. Если вспомнить население Китая, то можно сделать выводы, что данный рынок весьма перспективный в плане продаж;
• эквадорский завод Киа, который отвечает за поставки модели Рио на рынки стран Южной Америки;
• индонезийский завод, который осуществляет сборку Киа Рио для рынка юго-восточной Азии;
• сравнительно новый завод, который расположен на территории столицы Филиппин. Поставляет автомобили на местный рынок, и на рынок близлежащих стран;
• завод, который расположен в российском городе Петербург. Считается вторым по величине после корейского. Поставляет Киа Рио на отечественный рынок, рынок Восточной Европы и в страны СНГ;
• калининградский завод Киа, который производит автомобили Рио для стран Прибалтики и центральной Европы. Ну и, конечно же, для российского рынка.

Стоит отметить, что в Россию практически не поставляются автомобили, собранные в Корее. Отечественные автолюбители довольствуются моделями, собранными на наших заводах.

На рынок США и Центральной Европы Киа Рио поступают прямо из Кореи.

Устройство

В целом мотор, по современным меркам, не слишком сложный. Блок двигателя КИА Рио Х Лайн 1.4 отлит из алюминия с сухими чугунными гильзами (тонкостенными), которые вливаются в процессе производства.

Подача горючего – распределенный впрыск MPI с инжектором, при степени сжатия в 10.5 ед.

У мотора облегченные поршни и 2 распределительных вала. Также конструкция предусматривает наличие 2-х фазовращателей и впускного трубопровода с изменяемой длиной. Привод ГРМ – цепной.

При создании данного агрегата конструкторы ориентировались, прежде всего, на уменьшение веса и снижение расхода топлива, что им вполне удалось.

Замена под давлением (два вида)

Условно, данный метод можно разделить на два.

Замена в сервисе

В первом случае, прокачка осуществляется при помощи специального оборудования.

Преимущества такого способа:

• Исключается попадание воздуха в систему и образование воздушных пробок.
• Возможность подключения к рабочим цилиндрам для удаления старой тормозной жидкости.
• Исключается смешивание старой жидкости с новой.

К его главному недостатку можно отнести разве что сложность поиска услуги в региональных автомастерских, и цену.

Самостоятельная замена

К счастью, «почистить» систему под давлением можно и самостоятельно.

Понадобится компрессор или простая запаска. Так же, придётся приобрести готовый механизм «аэратора» — крышка бачка с закреплённым в ней клапаном подачи воздуха.

1. Установить новую крышку, предварительно вынув сеточку из бачка.
2. Если готовый механизм крышки в сборе не найден, можно изготовить её собственноручно. В старой крышке просверливается отверстие и с помощью герметика устанавливается штуцер.
3. Подключить к ней шланг, подсоединённый к компрессору или запасному колесу. Устанавливаемое давление должно соответствовать примерно 98.1 кПа (около 1 бара).
4. Схема слива полностью соответствует заявленной в первом способе, за исключением того, что отпадает необходимость в нажатии педали газа, а значит, и помощник не потребуется. Последовательность так же абсолютно аналогична (п/з л/п л/з п/п).
5. Так же, необходимо следить за тем, чтобы бачок не осушался до конца и своевременно подливать новую тормозную жидкость.

Неоспоримыми преимуществами этого метода являются возможность проведения работ самостоятельно и минимальные финансовые затраты.

Разборка и сборка тормозной системы

Алгоритм демонтажа суппортов на Киа Рио 3 поколения происходит следующим образом:

1. ослабляется штуцер прокачки, и сливается тормозная жидкость;
2. снимается пылезащитный поршневой чехол;
3. между поршнем и суппортом вставляется плоская деревянная планка (брус);
4. снимается поршень;
5. удаляется поршневое уплотнение из отверстия суппорта Киа Рио с помощью специального неметаллического стержня;
6. выворачивается штуцер и снимается втулка;
7. элементы детали промываются в чистой денатурированной воде и сушатся под напором сжатого воздуха.

Для очистки элементов тормозного механизма никогда не применяют химически агрессивные субстанции, например, этиловый спирт или бензин, которые могут остаться на деталях и отрицательно воздействовать на уплотнения из резины.

Сборка суппортов на Киа Рио 3 поколения выглядит так:

1. уплотнитель и поршень смазываются тормозной жидкостью и устанавливается в цилиндр суппорта;
2. на поршень надевается чехол – защита от пыли;
3. деталь вдавливается в цилиндр пальцами рук;
4. выворачивается штуцер прокачки;
5. монтируется втулка;
6. смазываются внутренние части втулок специальным веществом, которое входит в комплект Киа Рио 3 поколения для капитального ремонта.

Сборка проходит в противоположном порядке.

Безусловно, проводить все работы по замене тормозных механизмов необходимо на официальном сервисе, чтобы не понести дополнительных расходов в дальнейшем. Переустановка суппорта стоит сравнительно недорого, а потому необходимости в ремонте изношенного механизма нет. Если же всегда проходить техническое обслуживание в соответствии с графиком, специалисты автосервиса Киа Моторс самостоятельно определят время ремонта и замены тормозного механизма, проведут необходимые работы.

Источник

Диапазон Р (Park) — парковочный режим.

Этот режим выбирается при продолжительной стоянке машины. В таком положении в коробке отключены элементы управления, заблокирован выходной вал, как следствие невозможно движение машины (заблокированы ведущие колеса, блокировка не связана со стояночным тормозом и находится внутри самой коробки). Запуск двигателя в этом режиме разрешен.

Нужно ли использовать на стоянке стояночный тормоз? На ровных участках, при условии исправности, блокировки выходного вала коробки для надежной фиксации вполне предостаточно. При остановке на уклоне желательно воспользоваться стояночным тормозом. В этом случае сначала нужно потянуть ручной тормоз, а уж затем поставить рычаг переключения передач в режим Р. Тем самым вы снимаете дополнительную нагрузку с механизма блокировки выходного вала автоматической коробки переключения передач.
