Предохранители киа спектра: где находятся, замена

Способ первый

Для него пригодится

  1. Прочная нить достаточной длины
  2. Строительный уровень
  3. Маркер или фломастер
  4. Магниты или кнопки (смотря какая поверхность будет использована для настройки светового пучка)
  5. Лазерный фонарик для точного поиска центра автомобиля
  6. Рулетка 5-10 метров.

Переносим габариты автомобиля и расположение фар на проецируемую поверхность

Делаем петлю на одном конце прочной нитки. Ее цепляем за рисунок протектора заднего колеса.

Разматываем ее до стены и противоположный ее конец закрепляем на ней. Если она металлическая, например ворота или забор из металла, то используем для крепления магнит. Если дерево – кнопки.

Натягиваем нить так, чтобы она касалась верхней части диска заднего и переднего колеса. Таким образом, мы нашли идеальный горизонт и перенесли его на стенку. Со второй стороны машины проделываем такую же операцию.

Теперь у нас есть точная высота колес относительно пола. Отмечаем места крепления нитки к забору маркером.

Строительным уровнем касаемся нити и отмеряем расстояние от его верхней части до центра фары или линзы ближнего света. Обычно он отмечается точкой на стекле блок-фары. Если ее нет, то «на глаз» определяем ее центр. Это расстояние переносим на отражаемую поверхность. От точки соприкосновения нити с забором отмеряем полученное расстояние. Для точности используем уровень, чтобы полученная точка не ушла влево или право. Аналогично делаем с другой стороны авто.

Ищем центр автомобиля на проецируемой поверхности. Используем лазерный фонарик. Для ориентира используем салонное зеркало заднего вида. Оно крепится в салоне точно по центру автомобиля. Становимся сзади по центру машины и фонариком светим в центр этого зеркала. В задней части можно использовать в качестве точки отчета дополнительный фонарь стоп-сигнала, он тоже расположен четко посередине автомобиля. Медленно опускаем его вниз, пока луч не появится на стенке. Помощник ставит метку на лазерной точке. Мы нашли точный центр автомашины.

Натягиваем нить от крайней левой до крайней правой точки на стене. Получаем ровный горизонт от одного до другого края авто. Замеряем расстояние от центра левой фары до центра правой фары. Используем рулетку. Полученное расстояние делим на два и на горизонтальной линии нитки отмечаем полученный результат от центра машины. Теперь нам известно точно расположение центра фары или линзы на отражаемой поверхности.

Замеряем расстояние от начала линзы или кончика галогенной лампочки до стены. Если этого не получается, то меряем от стекла фары, в случае ВАЗ 2107 и ему подобных авто, где оптика имеет плоскую поверхность.

Открываем капот и ищем обозначения угла преломления светового пуска. Он указывается в процентах. Допустим, он равен 1,0%. Это значит что нужно расстояние от фары до отражаемой плоскости умножить на указанное значение.

Например. Расстояние равно 5 метрам. Значения преломления равно 1,0 %. Умножим, получаем 0,05 метра или 5 см. Это значит, что на стене нужно центра фар перенести вниз на 5 см. Так мы получим расчетное место, куда точно должен светить световой пучок от линз или ламп.

Включаем ближний свет и винтами на фарах настраиваем угол наклона, чтобы точка излома, где получается «галочка» совпадала с полученной точкой на стене. Фары можно регулировать как вверх и вниз, так и влево и вправо.

На этом способ регулировки заканчивается. Переходим ко второму, более простому, но менее точному.

Видео наглядно объясняет первый способ регулировки автомобильных фар:

Установка противотуманок

Итак, решение принято – ПТФ куплены и ждут своего часа в квартире или гараже.

И каждый автовладелец решает, как ему поступить:

  • Установить фары самостоятельно;
  • Обратиться в фирменный автосервис, где ему окажут квалифицированную помощь;
  • Попросить знакомого дядю Васю – местного слесаря гаражного кооператива.

Дядя Вася – друг или вредитель?

Хрестоматийный «дядя Вася» — корифей и мастер на все руки

Будьте готовы к тому, что «гаражный старожил» забракует изготовление наклеек на фары, поскольку только «танковый комплект» способен уберечь стекла ПТФ. А покрутив в руках противотуманные фары на КИА Церато, авторитетно заявит, что они не подходят для наших дорог. Но раз вы просите, то он их поставит и отрегулирует «правильно».

«Фирменное крепление» ПТФ из подручных средств – пользы от таких фар будет немного

Фирменное СТО

Если Вы выбираете данный вариант, то будьте готовы к тому, что они откажут вам в установке самостоятельно приобретенных фар. Например, потому, что противотуманные фары KIA Ceed куплены не у них.
Сэкономить не получится

Другое дело, если вы приобрели автомобиль с рук и хотите быть уверенными в качестве работ и их соответствии техническому регламенту автопроизводителя. Тогда фирменный автосервис для вас, поскольку вы сэкономили на стоимости автомобиля с пробегом.

Самостоятельный монтаж

Если у вас замена лампы противотуманной фары КИА Спортейдж и у других моделей не вызывает трудностей, и вы знаете, где располагается блок предохранителей, то вполне можете смонтировать фары на автомобиле, используя для этого несколько инструментов.
Электрическая схема KIA Spectra с расшифровкой клеммных колодок

Если вы приобрели качественный комплект противотуманок, то трудностей с установкой быть не должно:

Кнопка управления их работой легко встанет вместо заглушки в салоне автомобиля;

Извлекаем заглушку и подсоединяем кнопку из комплекта

  • Прилагаемая инструкция подскажет место установки защитного реле и предохранителя в электроцепи;
  • Корпус фары спроектирован под посадочное место;
  • Комплект саморезов и крепежных пластин надежно зафиксирует ее;
  • Регулировочный винт позволит отрегулировать световой поток.

Все что вам предстоит, заключается в двух этапах:

  1. Закрепить фары в переднем бампере;
  2. Подключить их к штатной проводке, соблюдая определенные правила.

С установкой ПТФ во внешности добавится немного агрессии

Мелочи, которые не дают жить

Как и каждого автомобиля, у Спектры есть тысяча мелочей, до которых никогда не доходят руки, пока жареный петух не клюнет. Часто жалуются на тросик, который открывает бензобак. Мелочь, а в любой момент может доставить неприятность. Чтобы этого не случилось, лучше сразу заменить тросик новым. У Спектры есть в этом плане некоторые особенности – сложность заключается в том, что тросик проходит так, что снять его без демонтажа переднего сиденья сложно. Но можно.

Для этого нужно аккуратно поддеть обшивку и среди проводов нащупать сам тросик. Это делать нужно при снятых накладках порога, но демонтаж сиденья прибавит работы еще на час. Сам механизм запирания лючка крепится просто и на виду, так что с этим проблем не будет.

КИА – не идеальный автомобиль. Как в любом другом у него могут возникнуть проблемы везде. Но к мелочам, если позволяет время, нужно присматриваться внимательнее, и тогда автомобиль будет приносить радость и удовольствие.

Что представляет дверная обшивка и ее назначение

Чтобы понять, как снять обшивку передних дверей Киа Спектра, следует определить ее предназначение и причины демонтажа. Вставки из тканей присутствуют по всему периметру автомобильного салона. Обшивка дверцы – это элемент, полученный вследствие обтяжки материалом внутренней панели. Установка, как и снятие, происходит в несколько этапов: раскрутка евроручки, удаление специальных клипс, отключение проводов, выемка конструкции. Назначение и виды облицовки:

  1. Улучшение внешнего вида салонной части. Если заводской материал простенький, то водители самостоятельно проводят обтяжку элитной тканью, благодаря чему салон становится более привлекательным.
  2. Обеспечение дополнительной шумоизоляции. Заводская прокладка не всегда гарантирует тишину. Также изоляционный слой дает защиту от вибраций в сочетании с лучшей акустикой.
  3. Облицовка позволяет провести установку динамиков без серьезного вмешательства в конструкцию автомобиля. Во время поломки электроподъемников, замка или проводки разбор не потребует особых знаний.

Снимая обшивку, стоит позаботиться о приобретении нового отреза ткани. Критерии выбора: прочность, подходящая расцветка, обладание тягучими свойствами, неприхотливость в уходе. Снятие или замена обшивки потребуется в нескольких случаях:

  1. Износ полотна. Со временем ткань выцветает, на ней появляются затяжки и пятна.
  2. Механическое повреждение. Даже небольшой надрез будет портить весь салон.
  3. Деформация кузовной части во время аварии или ремонтных работ.
  4. Обеспечение дополнительной звукоизоляции.
  5. Монтаж внутренних фрагментов.

Демонтаж займет не более получаса, главное – учесть нюансы процедуры. Основные правила: не спешить, не тянуть, следовать инструкции.

Киа спектра ремонт своими руками

Каждый автомобилист должен знать, что ремень ГРМ необходимо менять своевременно, иначе можно столкнуться с очень серьезной поломкой двигателя. Повреждения в этом случае обычно стандартные:

  • загибание клапанов;
  • разбивание седел;
  • деформация направляющих втулок клапанов;

В некоторых случаях требуется ремонт или замена поршневой группы. Стоимость ремонта обычно в разы превышает цену замены ремня и роликов, поэтому не следует пренебрегать своевременным техобслуживанием.

Особенности замены ремня ГРМ на КИА Спектра

Следует отметить, что замену ремня лучше доверять профессионалам соответствующих мастерских. Дело в том, что разборка механизма является достаточно сложной операцией, которая требует определенных навыков и оборудования.

Менять ремень рекомендуется вместе со всеми роликами.

Важную роль играет грамотная настройка механизма ГРМ после установки нового ремня: нужно выставить угол опережения зажигания, правильно натянуть ремень и учесть другие важные нюансы, от которых зависит динамика разгона автомобиля, экономичность и работа двигателя в целом.

Шкив водяной помпы.
Шкив коленвала.
Направляющая пластина ремня.
Верхний кожух ремня.
Нижний кожух.
Зубчатый ремень.
Натяжной ролик и пружина.
Направляющий ролик.
Шкив распредвала.
Шкив коленвала привода ремня.

Замена ремня ГРМ на КИА Спектра

Для начала необходимо снять ремни гидроусилителя руля и генератора. Если насос гидроусилителя не смещается, попробуйте полностью ослабить длинный болт, на котором агрегат держится на двигателе.

Все болты удобнее откручивать тонкой головкой через отверстие в шкиве. Если головка не влезает, используйте обычный рожковый ключ.

Болты шкива водяного насоса необходимо сорвать перед тем, как снимите ремни, иначе открутить их потом будет сложнее.

На впускном шкиве вы должны заметить букву I, просечку и метку, а между ними устанавливается зуб. На выпускном шкиве просечка и метка помечены буквой E. При помощи ключа, накинутого на болт нижнего шкива, проверните коленчатый вал. При этом снимите авто со скорости. Крутить необходимо по часовой стрелке до тех пор, пока соответствующие места на шкивах и выступах за ними не совпадут.

Дополнительно можно самостоятельно поставить чем-нибудь метки в определенных местах, хотя это необязательно.

Нижний шкив нам не нужен. Вставляем пятую передачу и нажимаем на педаль тормоза, а помощник должен сорвать болт крепления нижнего шкива и стянуть его.

На фланце нижнего шкива под зубчатый ремень должна быть метка верхней мертвой точки – она должна стоять напротив стрелки. Снимите пружину ролика, затем ролики и ремень.

Установите новые ролики, но не вставляйте пружину. Ключами нужно удерживать верхние шкивы на местах (хорошо, если помощник будет держать нижний шкив тоже).

После этого можно приступить к натяжке нового ремня. При этом необходимо следить за тем, чтобы метки не сдвинулись, а ведущая ветвь ремня была натянута (сделать это непросто).

Не перепутайте направление стрелок на ремне, которые должны смотреть вперед.

Когда ремень займет свое законное место, наденьте пружину и проверьте еще раз все метки. Если все в порядке, прокрутите коленвал за нижний шкив (снимите со скорости).

При этом убедитесь, что поршни и клапана не встречаются ,а метки остаются на своих местах. Ремень подтянется пружиной, а вы сможете затянуть ролики.

Не устанавливая кожухи на место, запустите двигатель и проверьте, нормально ли он работает.

Если вы будете делать все по вышеизложенной инструкции, вам не придется обращаться к опытным мастерам автосервиса.

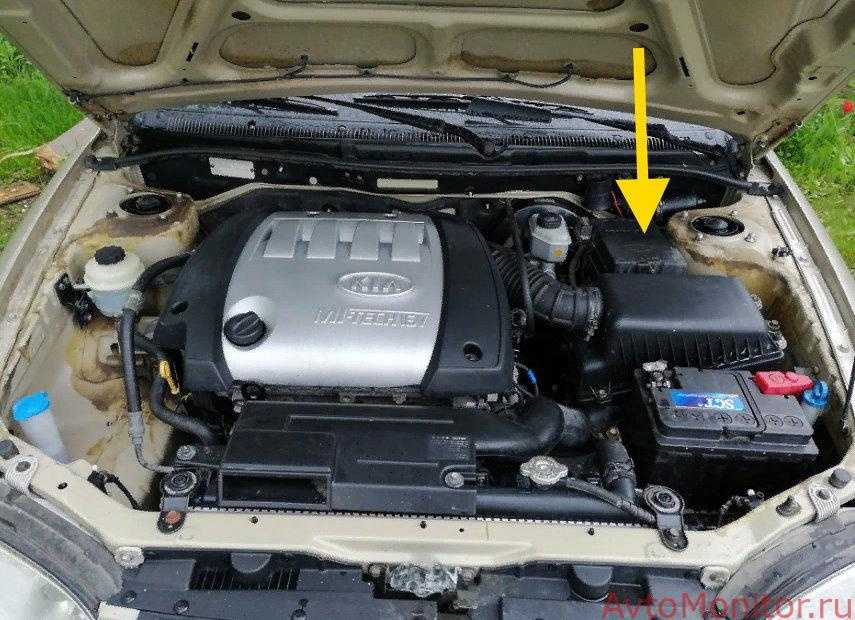

Блок с предохранителями и реле в моторном отсеке

Он расположен под капотом, рядом с аккумулятором.

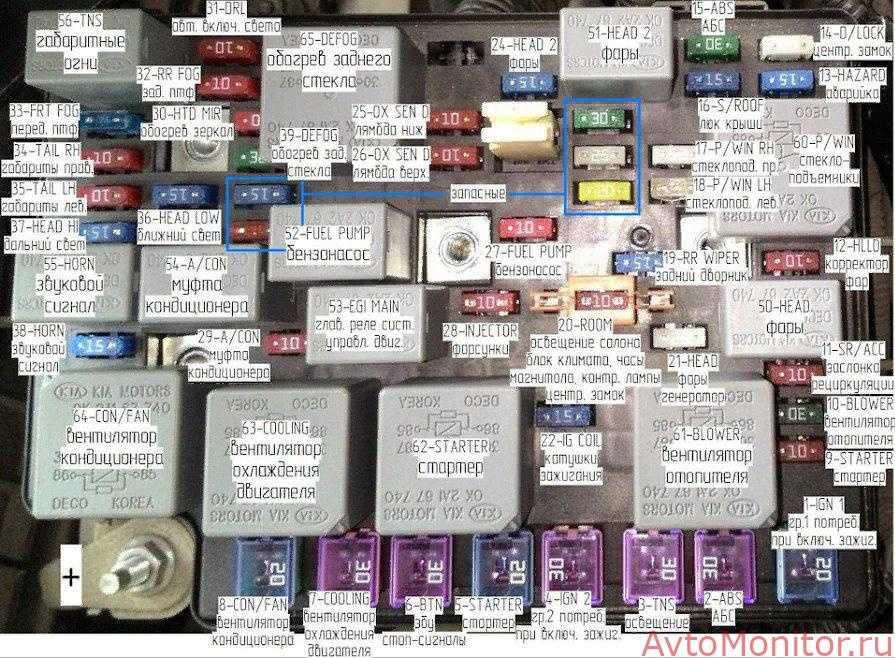

Принципиальная схема напечатана на задней стороне крышки. В следующей таблице приведена схема электрической цепи.

Цветная версия

Предохранители

Номер электрической схемы Максимальный ток, A Защищаемая/работающая цепь
1 20 Приемники группы 1, на которые подается напряжение при включении зажигания
2 30 ABS
3 30 Источник питания для предохранителей 34 и 35
4 30 Приемники группы 2 получают питание при включении зажигания
5 20 Стартер
6 30 Источник питания для предохранителей 15 и 20
7 30 Вентилятор системы охлаждения двигателя
8 20 Вентилятор системы отопления и кондиционирования
9 30 Стартер
10 30 Вентилятор отопителя
11 30 Кондиционер
12 10 Электрическое управление фарами
13 15 Система сигнализации
14 25 Система центрального замка
15 30 Система ABS
16 15 Электрический привод люка
17 25 Электрические стеклоподъемники правой двери
18 25 Окна левой двери с электроприводом
19 15 Стеклоочиститель и омыватель заднего стекла
20 10 Освещение кабины
21 25 Фары
22 15 Катушка зажигания
23 Резерв
24 15 Фары
25 10 Датчик диагностики кислорода
26 10 Датчик кислорода
27 10 Топливный насос
28 10 Форсунки
29 10 Кондиционер
30 10 Дверные зеркала с электроприводом и подогревом
31 10 Автоматический выключатель парковочного света
32 10 Задние противотуманные фары
33 10 Передние противотуманные фары
34 10 Правая боковая сигнальная лампа
35 10 Левые боковые контрольные лампы
36 15 Пучок света фар
37 15 Дальний свет
38 15 Сигнал горна
39 30 Заднее стекло с электрическим обогревом
41 10 Резерв
42 15 Резерв
43 20 Резерв
44 25 Резерв
45 30 Резерв

Реле

Номер цепи Защищаемая/обслуживаемая цепь
50 Направление
51 Фары
52 Топливный насос
53
54 Кондиционер
55 Акустический сигнал
56 Источник питания для предохранителей 34 и 35
60 Электрические окна
61 Вентилятор отопителя
62 Стартер
63 Вентилятор системы охлаждения двигателя
64 Вентилятор для отопления и кондиционирования воздуха
65 Заднее стекло с электрическим обогревом

Выключатель фонарей заднего хода k2700 pregio kky0317640b

Выключатель фонарей заднего хода k2700 pregio kky0317640b | Продам б/у запчасти с разборки. Корректор фар — Детали освещения от Kia | Оригинал. Недорого. В наличии. Под возврат. Консультации.

kky0317640b, kia, sportage, киа, спортейдж, kia (oryginalne oe), детали освещенияновый, фар, корректор фар, корректор, (киа), выключатель, фонарей, заднего, хода, k2700, pregio, легковое авто, kia sportage, sportage kia, киа спортейдж, спортейдж киа

Ремонт корректора фар бортжурнал KIA Spectra алмазное

Ремонт корректора фар

бортжурналKIA Spectra алмазное. купить корректор фар. Как разобрать фару наkia sportage Универсальный. корректора. корректор фар Kia разборка. автозапчасти.Корректор фары KIA Продажа поиск поставщики и магазины цены в России. цены.Корректор фар Киа Спектракупить Цены на новые бу и. корректора. В продажекорректоры фар Киа РиоKia RioКупить новые и. корректора фар kia.

Корректор фар Киа

Спектра купить Цены наЗапчасти Дром|Корректор фары KIA Продажа поиск поставщики и магазины цены в Украине. купить.Корректор фары KIA в Украине Сравнить цены купить. корректоры фар.Купить оригинальныекорректоры фар Киа Спектра Новые и БУ запчастиKia Spectra седан универсал хэтчбек и другие Низкие цены Доставка по. шрот. Купитькорректор фар наKia в ЯрославлеЗапчасти Фарпост. запчасти в.Корректор фары KIA в России Сравнить ценыкупить . shrot.

В

продажекорректоры фар дляKia Avella Контрактные новые иб уавтозапчасти для японских корейских иномарок отечественных автомобилей. фары. Отзыв владельцаKIA Spectra электрика и электроника Решил отрегулировать свет т к правая фара светила куда-то вверх а левая куда-то вниз. фары.В продажекорректоры фар Киа База автозапчастей для легковых и грузовых автоKia Тюнинг замена цена на светокорректор. корректор фар киа.Корректор фары Kia Rio 3 купить в Санкт-Петербурге на Avito. коректор фары.

Корректор фар Киа

Спектра купить Цены на новые бу и. инструкция. Автозапчасти дляKia Magentis 2 0 л Бензин с авторазборок в Киев. корректор фар. корректор фар Киа купити. корректор фары kia

Ремонт фар и корректора фар автомобиля KIA Cerato

Ремонт фар и корректора фар

автомобиляKIA Cerato. автозапчасти.Корректор Фар вКиев . миколаїв.Корректор ФарАвтозапчасти — а 3. б/у.Корректор фары переднейKia Clarus купитьб /у и новыйв . корректора фар kia.Коректор ФарАвтозапчасти и аксессуары. чернівці.Корректор ФарЗапчасти для транспорта — а 3. кіа.Корректор фар цена где купитьв Днепре стр 2. киа бу черкассы. Продам Део Матіз 2007 3100Миколаїв . полтаву. Разборки запчастей для всех автомобилей Hyundai. разборка.

Крыло Mazda 626 GE разборка Mfin Доска объявлений. разборки. Автозапчасти для Peugeot Partner 1 9 л Дизель с авторазборок в. запчасти. Корректор ФарЗапчасти для транспорта — а 4. коректор фары kia.Коректор Фар Автозапчасти и аксессуары — а 2. автозапчасти. Автозапчасти дляKia Magentis 2 0 л Бензин с авторазборок в Киев. шроти кіа. Продам Хюндай ІХ35 2014 дизель 2 0 позашляховик. корректор в.Корректор фар Киа Соренто купитьвЗапчасти Дром. вінниця. 921303D000 Hyundai/Kia корректор фары . авторазборок.Разборка kia вЖитомире Сравнить цены купить.

корректор

Корректор фары KIA в России Сравнить цены купить

Корректор фары KIA

в России Сравнить цены купить. корректор фар kia. Ремонткорректор фар наKia Shuma Spectra Sephia Drive2. б/у. Купитькорректор фар Киа Спектрав СургутеЗапчасти Дром. продам. В продажекорректоры фар Киа Спортейдж в Иркутске База автозапчастей для легковых и грузовых автоKia Sportage Тюнинг замена цена на. корректор фар киа купить. В продажекорректоры фар Киа Серато в Тюмени База автозапчастей для легковых и грузовых автоKia Cerato Тюнинг замена цена на. б/у корректора фары.

Корректор фары

датчик дорожного просвета автоматическийкорректорфар Гидрокорректор фарб/у KIA MAGENTIS II седан GE 2008 2010 на. продажа.В продажекорректоры фар Киа Сид База автозапчастей для легковых и грузовых автоKia Ceed Тюнинг замена цена на электрокорректор. купить б. Купитькорректор фар на Kia Avella Запчасти контрактные. корректор фар киа купить.Корректор фары KIA Продажа поиск поставщики и магазины цены в России. купить б/у.Цена накорректор фары на KIA Magentis. цена.

Особенности полировки без снятия фар с авто

Рассмотрим ситуацию, когда вы не снимаете фару и производите все операции непосредственно с автомобилем. Перед тем, как осуществить подобный тюнинг фары на КИА Спектра, до начала работ необходимо обезопасить следующие детали и узлы:

Оклеить газетами и малярным скотчем поверхность капота;


Подготовка к работе – защита капота и бампера с помощью скотча и старых газет

  • С помощью мягкой ветоши нанесите полировальный состав на фару;
  • Берите в руки болгарку с полировальным кругом и начинайте растирать пасту;


Нанесение пасты на поверхность фары

Как разобрать фару?

При­вет­ствую Вас на бло­ге kuzov.info!

p, blockquote 1,0,0,0,0 –>

Раз­бор фары может пона­до­бить­ся для чист­ки, заме­ны сло­ман­но­го внут­рен­не­го эле­мен­та, для покрас­ки внут­рен­ней части, для уста­нов­ки допол­ни­тель­ных ком­по­нен­тов (к при­ме­ру, ангель­ские глаз­ки, полос­ки LED ). Для боль­шин­ства авто­лю­би­те­лей сама мысль о раз­бор­ке фары может пугать. Одна­ко, этот про­цесс не слиш­ком слож­ный, если пред­ва­ри­тель­но изу­чить инфор­ма­цию и всё сде­лать пра­виль­но. В этой ста­тье раз­бе­рём­ся, как разо­брать фару. Боль­шин­ство совре­мен­ных фар име­ют кле­е­вое соеди­не­ние кор­пу­са фары с её рас­се­и­ва­те­лем (про­зрач­ная часть фары). Рас­смот­рим спо­со­бы разъ­еди­не­ния это­го соеди­не­ния, их пре­иму­ще­ства и недо­стат­ки, а так­же вос­ста­нов­ле­ние гер­ме­тич­но­сти при сбор­ке фары обрат­но.

p, blockquote 2,0,0,0,0 –>

Иммобилайзер для киа спектра – оставить родной или поставить свой вариант

Автомобили kia rio, как и большинство других машин подобного класса, продаются уже со встроенным иммобилайзером. Машина киа рио спектра, как и киа церато или стортедж, продаются уже со встроенным, штатным иммобилайзером. Это самое простое устройство, которое обладает стандартным набором функций, необходимых для блокировки конкретных систем машины.

Стандартные иммобилайзеры для киа спроводным беспроводным подключением – это системы, которые обладают следующими качествами:

  • маленькие размеры и достаточно удобные для пользования ключи с чипами или ключи радиометки;
  • минимально вмешиваются в системы автомобиля и подключаются, с использованием минимального набора дополнительного оборудования и проводов;
  • блокируют двигатель автомобиля и систему подачи топлива по стандартной схеме, при помощи специальных датчиков или реле блокировки.

По сути стандартная система иммобилайзера обладает минимальным набором дополнительных возможностей, но главные функции исполняет исправно. Если заменить стандартный иммобилайзер киа спектра на более современный, с расширенным рядом возможностей можно получить такие преимущества:

  • аварийное, кодовое отключение сигнализации, режим «Валет» и система Anti-Hi-Jack;
  • возможность подключать иммобилайзер к CAN-шине или стандартной автомобильной сигнализации;
  • интеллектуальная защита от взлома, высокая передача данных, авторизация при помощи диалога;
  • возможность использовать стандартный режим охраны, режим антиограбление и сервисный режим;
  • возможность подключать дополнительные реле и каналы управления системой иммобилайзера.

Sagem S2000. Элементная база

Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:

  • MCU: Infineon SAK-C167CR-LM
  • FLASH: AM29F200BB
  • EEPROM: ST95080

Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.

На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:

  • HIP9011 — Микросхема канала обработки сигналов датчика детонации
  • L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
  • L9930 — Драйвер регулятора холостого хода
  • M95080 — Микросхема памяти EEPROM
  • M29F200BB — Микросхема памяти FLASH
  • SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
  • SAK-C167CR — Микропроцессор
  • TLE4471 — Стабилизатор напряжения 5В
  • TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
  • VB029 — Драйвер катушки зажигания
  • VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода

Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.

И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.

Демонтаж обшивки передней двери – пошаговая инструкция

Снятие обшивки дверей Киа Рио стоит начать с подготовки комплекта инструментов и хорошего освещения рабочего места. Летом можно выполнить работу на улице, но в пасмурную погоду вам окажется не очень комфортно выполнять работу. Понадобится несколько фонариков или других источников освещения.

Выполнение работы подразумевает проведение таких процедур:

Снимите декоративную накладку вокруг дверной ручки. Накладку лучше всего поддевать пластиковой лопаткой, но не острым металлическим ножом. Придавите карту в месте установки элемента, у его основания должен появиться небольшой зазор. Просто отожмите накладку с монтажного места и вытащите ее

Внимание! На некоторых моделях может быть саморез под заглушкой внутри накладки. Сначала выкрутите его

Снимите треугольную пластиковую накладку в месте настроечного узла зеркала заднего вида. Отсоедините электрический штекер, если в вашей комплектации он предусмотрен.

Замена Лампочек В Приборной Панели Киа Спектра

Взял с запасом. Мне понадобилось их 8 штук. Такого плана светодиоды взял Для платы управления климатом я вынимал светодиоды из своего патрона и обрезал «хвостик» у этого патрона и затем обратно вставлял светодиод в укороченный уже патрон. Далее загибал ножки и вставлял в отверстия на контактной площадке на плате, куда должен вставляться родной патрон с родным патроном не решил связываться, так как оказалось нереально хлопотно лампочки подсветки кнопок киа спектра, что бы вставить светодиод в него и что бы затем всё без проблем вставлялось Итого у нас получается такая конструкция: Светодиоды вставленные в плату управления климатом Далее для более лучшего освещения лампочки подсветки кнопок киа спектра я просверлил небольшие отверстия в 5 мм.

Затем проводками запараллелил их с 2-мя диодами на плате. Вставленные и посаженные на прозрачный клей дополнительные светодиоды.

2Бадд&all: Где купить лампочки подсветки кнопок

Далее собираем блок и устанавливаем его обратно на переднюю панель машины. Параллельное подключение дополнительно светодиода лампочки подсветки кнопок киа спектра основному вид в собранном состоянии Далее я перешёл к кнопкам. В первую очередь я их разобрал снял крышку, вынул плату кроме кнопки аварийкиснял переднюю облицовку куда нажимаешь и затем вынул лампочки с патронами и разобрал.

Циферками показаны лампы которые подсвечивают тахометр, спидометр, топливо и температуру их и лампочки подсветки кнопок киа спектра на диоды, цоколь как в наши габариты Вот сами лампа и диод. Тока не берите такой диод который я взял, он точечный со светом прямо, берите как лампочка, рассеивающий, я просто поторопился и послушал продавца Вот как лампа выглядит в цоколе И диод в цоколе замененный Ставим все четыре проверяем полярность, я проверял подключая шлейф, если лампочки подсветки кнопок киа спектра на панель сзади как на фото то он слева сверху, подключаем, включаем габариты и смотрим, далее поменять полярность не сложно просто вынув диод и перевернуть, при том не отключая от шлейфа, ну в общем разберетесь Шаг 3.

Еще я поменял лампы под поворотники, просто захотелось.

замена лампочек в кнопках на светодиоды

Они чуть меньше и кстати остальные контрольные лампы такие. Старая лампа Диод и лампа Меняем также как и предыдущие, вставил в цоколь и проверил полярность, но здесь надо еще все шлейфы ставить на место и проверять.

Шаг 4. Снимаем кнопки, разбираем и выкручиваем аккуратно лампочку. Вот лампочка Да кстати в аварийку лучше белую купить, мои зеленые не. Далее аккуратно, повторяю аккуратно наматываем диодные усики на цоколь, не лампочки подсветки кнопок киа спектра чтоб не сломать, лишнее потом можно обрезать.

С целью выяснить частоту вращения коленчатого вала в мин —1необходимо помножить показания тахометра на Красноватая зона — страшный для мотора режим. Мерцание контрольной лампы с двойной частотой говорит о перегорании лампы в каком-либо указателе поворота.

Спидометр имеет две шкалы измерения скорости автомобиля: Счетчик суммарного пробега указывает общий путь, пройденный автомобилем. После пробега 1 км начинается новый цикл отсчета.

Счетчик дневного пробега может демонстрировать лампочки подсветки кнопок киа спектра, пройденное автомобилем за отдельную поездку либо за определенный временной срок.

Он работает в 2-ух режимах: Переключают режимы краткосрочным наименее 1 с нажатием на кнопку 21 сброса показаний счетчика дневного пробега. Смена лампочек в приборной панели В форме показываю как легко без помощи других поменять лампочки в приборной панели на автомобиле kia spectra.

Лампочки подсветки кнопок киа спектра лампочек в приборной панели, kia spectra как поменять лампочки в приборке Kia spectra как поменять лампочки подсветки кнопок, как снять переднюю панель на киа диапазона, аннотация по снят. При включении зажигания лампа зажигается на 6 с и потом угасает.

Если в системе подушек безопасности и преднатяжителей ремней безопасности появилась неисправность, лампа после включения зажигания пылает повсевременно. Зажигается при включенном зажигании, если автомобиль оборудован иммобилизатором. После загорания лампы движок следует пустить на протяжении 4.

После запуска мотора сигнальная лампа угасает.

Если лампа мигает на протяжении 5 с при включенном зажигании, означает, неисправен иммобилизатор. Горение лампы либо ее свечение вполовину при работающем движке показывает на отсутствие зарядного тока, вызванное неисправностью генератора как еще его называют регулятора напряжения, также слабеньким натяжением или обрывом ремня привода лампочки подсветки кнопок киа спектра.

Замена Успокоителя Цепи Ваз

Блоки в салоне

h21,0,0,0,0

Блок предохранителей

h31,0,0,0,0

Он находится на левой стойке под панелью приборов со стороны водителя, за защитной крышкой.

p, blockquote4,0,0,0,0 p, blockquote5,0,1,0,0

Схема

p, blockquote6,0,0,0,0p, blockquote7,0,0,0,0

Описание

p, blockquote8,0,0,0,0

A/BAG 10A Надувная подушка безопасности
TURN LAMP 10A Лампа указателя поворота
METER 10A Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал
ILLUMI 10A Подсветка выключателя
POWER SOCKET 15A Лампа багажного отсека, розетка электро питания
HAZARD 15A Лампа аварийной сигнализации
STOP 15A Лампа стоп-сигнала, АБС
TAIL (RH) 10A Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя
TAIL (LH) 10A Лампа габаритного света (левая задняя/ правая передняя)
CIGAR 15A Прикуриватель
AUDIO 10A Аудиосистема, электропривод зеркала заднего вида, часы
WIPER (FRT) 15А Стекло очиститель, омыватель (передний), люк
WIPER (RR) 15А Стекло очиститель (задний). Омыватель (задний)
WARMER 15А Обогрев переднего сидения
MIRROR DEF 10А Обогреватель наружного зеркала заднего вида
START 10А Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

p, blockquote9,0,0,0,0

Блок реле

h32,0,0,0,0

Крепится за блоком предохранителей. Количество элементов в нём может отличаться и зависит от уровня электрического оснащения. Рядом размещён модуль иммобилайзера.

p, blockquote10,0,0,0,0p, blockquote11,1,0,0,0 p, blockquote12,0,0,0,0p, blockquote13,0,0,0,0

Тут могут находится такие реле как: реле аварийной сигнализации и указателей поворота, реле сигнала, реле центрального замка, реле управления двигателем, реле противотуманных фар и т. д.

p, blockquote14,0,0,0,0

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
