Ремонт передней подвески Форд Фокус
Форд Фокус 2-го поколения укомплектован независимой подвеской Макферсон. Конструкция включает подрамник, поворотный кулак, ступицу, рычаг с шаровой опорой, сайлентблоки, штангу стабилизатора и амортизаторную стойку. Срок эксплуатации элементов передней подвески составляет 100 000 километров пробега. Исключением является подшипник ступицы – необходимо заменять каждые 50 000 пробега. При замене этой детали стоит учитывать, что на автомобилях 1-го и 3-го поколения подшипник и ступица не разбираются, и замена неисправного узла производится целиком.
Поскольку отечественные дороги далеки от идеала – срок плановой эксплуатации подвески стоит делить надвое. Так можно оценить более реальные цифры. В итоге оказывается, что ремонт подвески Форд Фокус 2-го поколения нужно производить каждые 20 000 километров. Что касается диагностики неисправностей, то здесь действует принцип «чем чаще – тем лучше». При попадании в яму на большой скорости рекомендуется как можно скорее проверить состояние подвески, поскольку при серьёзных ударах может понадобиться замена некоторых расходников.
Чаще всего владельцев Форд Фокус беспокоит шумовой эффект, который классифицируется как стук во время езды по неровной поверхности. Если вы слышите этот стук – это первый сигнал того, что что-то в подвеске неисправно и требуется диагностика подвески колеса.
Признаки неисправностей подвески Форд Фокус 2
Уже к 80-100 тыс
км пробега следует обращать внимание на состояние подвески Ford Focus 2. При пробоях или выявлении других неисправностей следует сразу обратиться в специализированное СТО
Наш авто имеет необходимое оборудование и квалифицированный персонал для выполнения диагностических и ремонтных работ.
К признакам неисправности относятся:
- Автомобиль потерял качество управления, с опозданием реагирует на поворот, изменились углы схода развала колес, а также возник громкий стук. Вероятно вышли со строя сайлент-блоки;
- При движении по неровной дороге появились стуки под капотом или в задней части автомобиля, а также снос его во время движения с колеи и необходимость постоянно выравнивать курс указывает на неисправность стоек стабилизатора;
- Дисбаланс колес может указывать на выход из строя опорных подшипников;
- Появление люфта и посторонних звуков указывает на ослабление крепления скоб стабилизатора к кузову;
- Снижение плавности хода, пробои подвески, перекос автомобиля указывают на ослабление или поломку пружин амортизаторов.
При появлении малейшего подозрения на проблемы в подвеске следует обращаться в сервисный центр. Профессиональные автомеханики «Интер Авто», выполняя своевременное и квалифицированное обслуживание подвески Форд Фокус 2 могут продлить срок ее эксплуатации, не требующей дорогостоящего капитального ремонта.
Сайлентблоки задней подвески Фокус 2
Вначале немного информации. На Форд Фокус 2 задняя подвеска многорычажная. Это дает плюсы при управляемости автомобиля, но в тоже время увеличивает стоимость ремонта подвески при поломке. В составе четыре рычага на каждую сторону. Один продольный, и три поперечных (два снизу и один сверху).
Задний нижний поперечный рычаг еще называют «подпружинным», в него упирается пружина. Передний нижний «кость» и верхний «серп». Так их называют из-за визуального сходства с этими предметами.
Схема задней подвески Форд Фокус 2
|
|
1 — Поперечина 2 — Стабилизатор поперечной устойчивости 3 — Стойка стабилизатора поперечной устойчивости, оснащенная шаровыми шарнирами 4 — Опора ступицы 5 — Ступица колеса 6 — Верхний рычаг 7 — Передний нижний рычаг 8 — Задний нижний рычаг 9 — Ограничитель динамического прогиба 10 — Амортизатор 11 — Пружина 12 — Гайка регулировочного кулачка заднего нижнего рычага |
Подпружинные рычаги бывают двух видов — прямые и изогнутые. Изогнутые используются на так называемой улучшенной подвеске. С ними идет стабилизатор поперечной устойчивости с Г-образными стойками и двумя шарнирами. С прямыми рычагами будет другой стабилизатор и прямые стойки. Прямые рычаги и стойки дешевле.
Об износе сайлентблоков задней подвески можно судить по начинающемуся неравномерному износу задних покрышек. Проверить сайленты можно визуально и покачать рукой «кость». Часто сайленты в этом рычаге просто начинают болтаться из-за разрыва резины. Также становится невозможным произвести регулировку схождения задних колес, потому так втулки сайлентов прикипают к развальным болтам.
На своем автомобиле я упустил момент своевременной замены. По этой причине заднюю резину съело по внутренней кромке и на одном колесе появилась грыжа на протекторе. Колесо стало подпрыгивать при езде.
Резина могла еще походить. А теперь только покупка новой. Поэтому советую следить за износом и производить своевременный ремонт в задней подвеске.

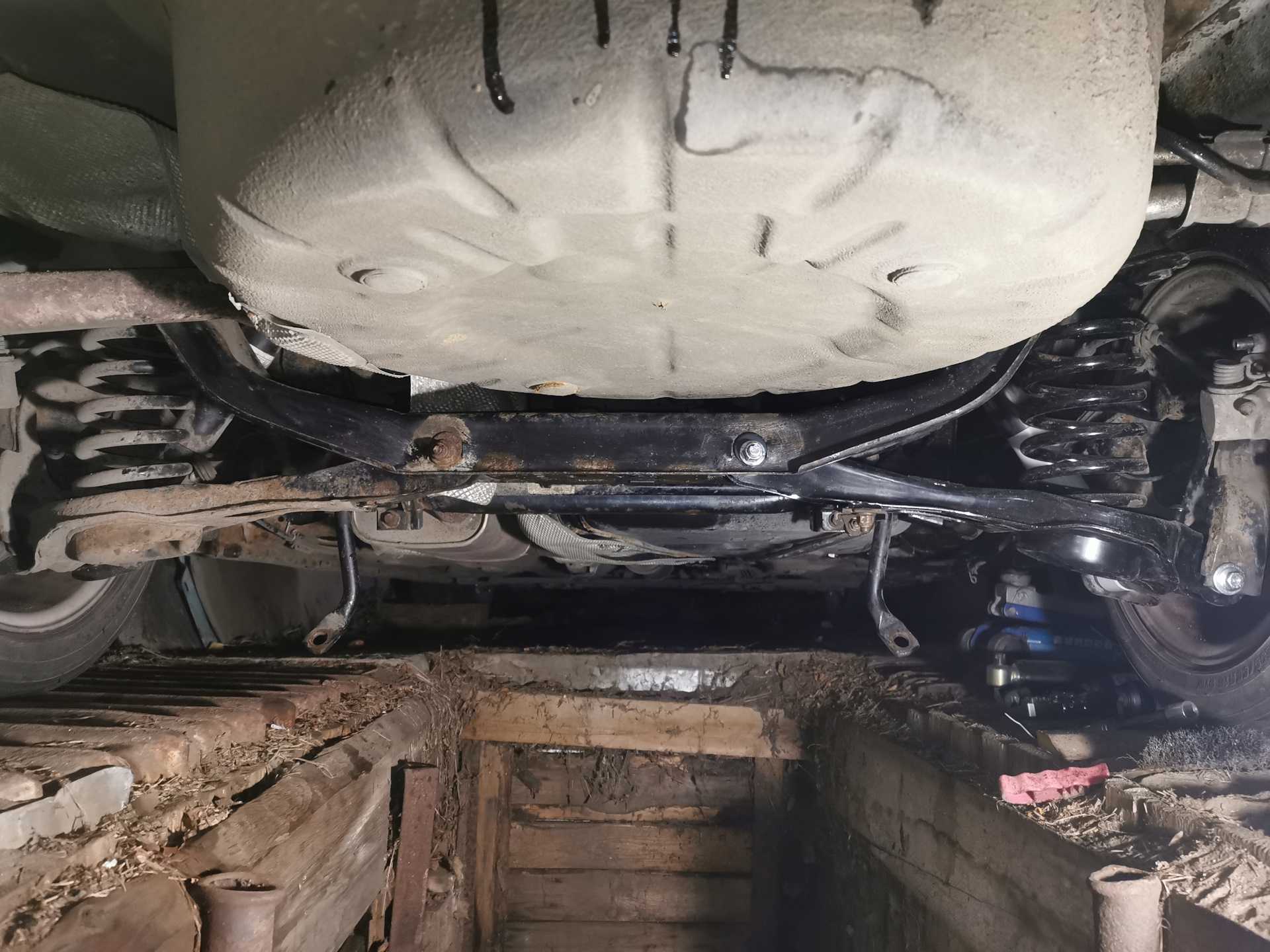

Состояние сайлентов подвески
Пробег на момент ремонта 174 тыс. км. Осмотрел всю подвеску и решил менять не все сайленты, а только в подпружинном рычаге и в «костях». Остальные выглядели не совсем плохо и еще держали нагрузку. Ниже несколько фото левой стороны, на правой было тоже самое.
Левая сторона, передний сайлент продольного рычага «бабочка»
Передний нижний поперечный рычаг с левой стороны «кость»
Верхний поперечный рычаг с левой стороны «серп»
Запчасти для ремонта. Сайлентблоки задней подвески Фокус 2
На фото все мне было нужно, далее будет подробнее
Для «костей» нужно четыре одинаковых сайлентблока, по два на каждый рычаг. Заказал Lemforder 31938 01.
В подпружинные рычаги решил взять сайленты Masuma. Внутренний RU471, внешний RU470. Фирма Японская, но сделано на заводе в Китае. Внешне качество хорошее.
Внутренний сайлент подпружинного рычага
Внешний сайлент подпружинного рычага
Сайленты различаются диаметром и длиной внешней обоймы. На одной стороне нанесена красная точка. Этой стороной сайлент следует вставлять в рычаг, она немного меньше диаметром. Вообще разницу почти в 1 мм в диаметре заметил только на одной паре сайлентов, внутренней или внешней уже не помню. Нужно замерить штангельциркулем, но красная точка была на тех и на других. Если прессовать не правильно, сайленты держаться на будут.
Брал на запас несколько болтов, но все открутились кроме развальных. Гайки приварены к подрамнику. Если их не придется срезать, то достаточно только болтов. Болты для «костей» М12х65 мм Ford 1 471 995 или SWAG 50 92 9451 . Нужно 4 штуки. Для «серпов» болты такие же, но их я не трогал.
Внешний болт подпружинного рычага Ford 1 471 980 или Ford 6 699 982. М12х75 мм, таких нужно два. У болта Ford 1 471 980 уширение под внутренний диаметр сайлента только около головки болта. У родных это место длиннее, оставил их.
Внешний болт подпружинного рычага, 1 471 980
Внешний болт подпружинного рычага, М12х75 мм
Болты для «костей», 1 471 995
Болты для «костей» М12х65 мм
Замена нижнего заднего рычага Фокус
В нижних задних рычагах Форд Фокус выполнены опорные чашки пружин. Верхние концы пружин упираются в чашки подрамника. В чашках установлены резиновые прокладки. Как и в предыдущих случаях нам нужно будет снимать пружину, плюс откручивать стабилизатор поперечной устойчивости. Подставляем под задний рычаг упор ( в месте соединения с продольным рычагом).
Задняя подвеска имеет регулировку углов схождения колес, поэтому помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при сборке и установке нового рычага приблизительно сохранить углы схода-развала колес Форд Фокус. Положение головки регулировочного болта при этом можно не помечать, только шайба относительно подрамника.
Головкой «на 15» отворачиваем болт крепления нижнего заднего рычага к продольному рычагу и вынимаем болт. Чтобы можно было вынуть регулировочный болт после отворачивания гайки, необходимо отжать защелку адсорбера системы улавливания паров топлива и отвести адсорбер от подрамника.
Головкой или накидным ключом «на 18» отворачиваем гайку, удерживая регулировочный болт от проворачивания ключом «на 19». Снимаем эксцентриковую шайбу и вынимаем регулировочный болт. Болт имеет паз для фиксации шайбы в определенном положении.
Снимаем рычаг с машины. Поддев отверткой, снимаем с рычага резиновый буфер и устанавливаем его на новый рычаг. Правда если буфер разбит или имеет трещины и разрывы, его нужно естественно заменить.
Устанавливаем рычаг в обратной последовательности, при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля. А сделанная метка на эксцентриковой шайбе должна совпадать с меткой на подрамнике. Болт крепления рычага к продольному рычагу и гайку эксцентрикового болта окончательно затягиваем предписанными моментами только под нагрузкой, в положении «автомобиль на колесах».
После замены этого рычага желательно отрегулировать сход-развал задних колес.
Замена передних стоек Форд Фокус 2 — пошаговое руководство
Перед началом работы не помешает обработать все соединения подлежащие раскручиванию проникающей жидкостью WD-40.
1. Отпустите гайки крепления колеса, установите противооткатные клинья под колеса, поддомкратьте автомобиль, снимите колесо.
2. Снимите решетку воздуховода, для этого необходимо отсоединить 6 клипс.
3. После необходимо снять защитную панель, крепится она на 2 болта и один винт под TORX. Делается это для того чтобы получить доступ к верхнему креплению стоек.
4. Теперь можно отсоединить от передней стойки — стойку стабилизатора.
5. Отключите проводку ABS, во избежание нечаянного повреждения во время проведения ремонта.
6. Извлеките из хомута стойки тормозной шланг.
7. Открутите болт крепления стойки к кулаку переднего колеса.
8. Используя зубило и молоток, вам необходимо расклинить кулак для того чтобы извлечь стойку.
9. Теперь открутите 3 болта крепления опорного подшипника стойки к кузову автомобиля. В результате ваша стойка должна выйти из своего посадочного гнезда для проведения над ней дальнейших действий.
10. Возьмите стяжки для пружин и сожмите пружину для снятия.
11. Когда пружина сжата, открутите гайку штока.
12. Теперь, когда стойка разобрана, возьмите новый амортизатор, прокачайте его и установите вовнутрь пружины. Замените опорный подшипник (или установите старый если он в порядке) затем закрутите гайку крепления штока. Другими словами соберите стойку в порядке обратном снятию.
13. Собранную стойку установите на место, то есть в стойку кулака и в гнездо кузова.
Дальнейшая сборка производится в обратной последовательности. Если после тестирования новых стоек стуки и прочие посторонние звуки исчезли, можно сделать вывод — замена стоек Фокус проведена правильно и может считаться законченной
Спасибо за внимание, надеюсь моя статья помогла вам решить вашу проблему
Диагностический разъем FORD
Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.
6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)
2 L-линия диагностики
3 K-линия диагностики
Диагностический разъем FORD моделей 1988—1995 г
6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)
FEN Используется для считывания кодов самодиагностики двигателя
MEN Используется для считывания кодов самодиагностики двигателя
TEN Используется для считывания кодов самодиагностики двигателя
Схемы ремонта при двух самых распространенных проблемах с передней подвеской Форд Фокус 2
Схема замены подшипника передней ступицы
Желательно менять оба подшипника одновременно.
Поддомкрачиваем машину, выкручиваем ступичный болт, откручиваем и снимаем колесо.
Чтобы не повредить, освобождаем стойку стабилизатора поперечной устойчивости.
Отсоединяем клемму датчика АБС (антиблокировочной системы).
Освобождаем наконечник рулевой тяги.
Снимаем тормозной суппорт. Шланг тормозной системы не отсоединяем. Закрепляем тормозной суппорт таким образом, чтобы не повредить шланг. Сбиваем тормозной диск.
Откручиваем гайку крепления шаровой и выпрессовываем с помощью съёмника или выбиваем молотком палец из рычага
Обратите внимание, что ни в коем случае нельзя бить по шаровой, бьем по нижней части поворотного кулака.
Выкручиваем болт клеммного соединения амортизатора и поворотного кулака. С помощью зубила и молотка разжимаем клеммное соединение и освобождаем амортизаторную стойку.
Снимаем поворотный кулак, вытащив из ступицы шарнир равных угловых скоростей привода переднего колеса.
Датчик АБС можно вытащить, если боитесь повредить
Подшипник оснащен уплотнителем красного цвета. Когда меняете подшипник, покупайте такой же. Дело в том, что кольцо датчика вращения колеса объединено с подшипником, и если будет подшипник без этого красного уплотнителя, АБС не будет работать.
С помощью съемника выпрессовываем ступицу вместе с подшипником и впрессовываем новую.
Собираем все и едем делать развал-схождение.
Вторая проблема, которая часто встречается в Форд Фокус 2 – это выход из строя элементов рычага передней подвески: сайлентблока заднего крепления или шаровой. Шаровую поменять довольно просто, а сайлентблок несъемный, и если он вышел из строя, то чаще всего, ввиду отсутствия специальных инструментов для ремонта, заменяется весь рычаг передней подвески.
Передняя подвеска независимая, рычаж-нопружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.
Основным элементом передней подвески является телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 8 , верхняя опора 9 в сборе с подшипником и буфером сжатия, через которую передается нагрузка на кузов автомобиля.
Амортизаторная стойка соединена с нижним рычагом 4 подвески шаровой опорой 13. Нижние рычаги прикреплены к поперечине передней подвески с помощью сайлентблоков 14 и резиновых втулок 3 задней опоры. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.
Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с поперечиной 15 передней подвески автомобиля двумя скобами 2, а со стойкой передней подвески — стойками 5 стабилизатора.
Ступицы 12 передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.
Запрессовка заднего сайлентблока Ford Focus 2
Задний сайлентблок на «Фокусе» выпресовывать сложно, и так как он уже отработал свое и не нужен, его можно снять любым способом. Делаем так:
сбиваем наружную обойму, если приложить усилия, она должна сойти со своего места;
внутреннюю обойму спиливаем болгаркой, здесь важно не запилить сам рычаг;
- посадочное место под с/б очищаем от грязи, зашкуриваем, смазываем литолом;
- нагреваем внутреннюю обойму сайлентблока, а штырь рычага охлаждаем в ледяной воде;
- пока не остыл с/б, быстро надеваем его на место, при этом совмещая метки. Метки на сайлентблоке – это две прорези не его корпусе, их нужно совместить с «ребром» рычага (см. на рисунке снизу);
- установив с/б, добиваем его на место молотком.
- ставим рычаг на машину, едем на регулировку развал-схождения.
Оптимальны для Ford Focus «четверки» объемом 1,8 и 2 л, но и проблем они не лишены. Двигатели замечены в повышенном расходе масла. Если мотор «гонит» смазку, от машины лучше отказаться. Дело в том, что политика концерна не предполагает ремонта двигателя. На замену идет блок цилиндров со всеми «потрохами», так называемый «шорт-блок». Зато в приводе ГРМ используется долговечная цепь, замена которой потребуется к 200 000 км. После 100 000 км обычно начинает травить масло прокладка клапанной крышки (1800 рублей). К этому сроку, как правило, изнашивается верхняя гидравлическая опора двигателя (4800 рублей).
1,8-литровый турбодизель отличается надежностью. Но при условии качественного топлива и регулярного сервиса — ТО рекомендуется проводить через 5000−10 000 км. Тогда он способен выдержать до 300 000 км. А от дизельного суррогата, ТНВД больше 100 000 вряд ли протянет. Ремонт или замена — от 35 000 до 65 000 руб. После 100 000 км придется тратиться на новые форсунки впрыска (по 16 500 рублей).
Две «пятерки» за один урок…
На Focus II с бензиновыми моторами 1,4 л, 1,6 л и 1,8 л устанавливалась механическая КП серии IB5, которая не отличалась запасом прочности. При работе с высокой нагрузкой нередко ломалась ось сателлитов в дифференциале, что приводило к пробоине в картере и ремонту на 100 000 рублей. Если в коробке слышны «завывания», в этом виноват подшипник первичного вала. С его заменой тянуть нельзя — последствия могут быть затратными.
А вот другая коробка — MTX75, агрегатируемая с 2-литровым двигателем — надежнее. Правда, со временем в ней подтекают сальники и уплотнения штока переключения передач. Но это мелочи. Главное, следить за уровнем «трансмиссионки». Иначе масляное голодание приведет к быстрому износу вала и зубчатых венцов шестерен. И еще. Бензиновый 2-литровый мотор (и турбодизель 1,8 л) оснащен двухмассовым маховиком, который к 100 000 км изнашивается. Если почувствовали рывки при трогании с места и характерное побрякивание, не тяните с его заменой. Деталь дорогая — от 33 000 рублей, но последствия от разрушений, причиненных вышедшим из строя маховиком, будут еще более серьезными.
Как проверить подвеску
Схема для ремонта передней подвески форд
Не стоит забывать и о погрешностях, имеющих место быть в наших реалиях: речь идет качестве отечественных дорог: крайне не хотелось поднимать вновь и вновь тему российских дорог, но, в данном случае, они напрямую оказывают влияние на срок службы всей подвески, сокращая «период» пользования на 20-30 тыс. км – величину не столь маленькую, не правда ли? Коротко напомним об основных характеристиках передней подвески Форд Фокуса: она представляет из себя рычажно-пружинную, независимую подвеску типа Макферсон. «Состав» передней подвески.
амортизаторы и пружины на форд фокус
По своему «физиологическому» строению, подвеска состоит из следующих несомненно важных деталей, общее количество которых едва ли доходит до одного десятка: рычага вкупе с шаровой опорой, а также сайлентблоками; амортизаторной стойки, и стойки стабилизатора поперечной устойчивости; штанги стабилизатора поперечной устойчивости; кронштейна крепления штанги стабилизатора к подрамнику; ступицы; поворотного кулака; подрамника.
Рычаг передний в сборе новый
Наконечник рулевой тяги
передние тормозные колодки
Как можно было догадаться, детали соединены в общую цепь, создающую само понятие передней подвески. Рычаг передней подвески Форд Фокуса 2, к примеру, в данном симбиозе выполняет роль органа, воспринимающего тормозные и тяговые силы во время движения авто.
Тяга рулевой Испания
Убеждаемся в неисправности передней подвески Начать, пожалуй, следует с амортизатора. Для чего желательно поднять автомобиль либо домкратами, либо подвесным механизмом. Далее необходимо взяться за колесо и «потрясти» его по направлению от себя и к себе. Заметив свободные колебания колеса (люфт), получим сведения о необходимости замены амортизатора. Окончательно убедиться в ситуации нам позволит тормоз. Надавив на него и заметив пропажу люфта, делаем вывод о наиболее вероятной неисправности подшипника передней ступицы. Конечно же, первоначальным «снятием пробы» должен стать визуальный осмотр амортизатора на внешние повреждения и подтеки масла.
открутит наконечник амортизатора и проверит амортизатор
Еще ранее убедиться в неисправности амортизатора можно следующим способом: не совершая никакого отрыва авто от земли, от вас потребуется лишь надавить на одну сторону машины и понаблюдать за продолжением. В случае, если автомобиль вернулся к своему исходному состоянию при полном или практически полном отсутствии повторяющихся колебаний, разумно сделать вывод об общей исправности амортизатора и уж затем переходить к более длительным проверкам. Вот именно таким образом и распределены наши советы, лучшее следует читать с конца, постепенно переходя к началу.
люфт передней подвески
Проверить стойку поперечной устойчивости также не является задачей из разряда «сверхсложная». Во-первых, необходимо проверить чехлы шаровых стоек на отсутствие каких-либо повреждений, затем, либо руками, либо монтировкой или любым схожим инструментом следует попытаться подвигать штангу стабилизатора ввер-вниз. В движении заметен люфт? Для вас плохие новости: стойку придется менять с крайне большой вероятностью.
