Пошаговая инструкция замены ЭБУ Форд Фокус 2

Для того, чтобы снять ЭБУ на автомобиле Форд Фокус 2 необходимо выполнить следующий порядок действий.

  • для двигателя C16DD0X 1.6 DI Diesel – 1456750 (другие номера 1688224, 1695497);
  • для двигателей C16HDEZ Zetec 1.6 DOHC EFI и C14HDEZ Zetec 1.4 DOHC EFI – 1331018 (другой номер 1333603);
  • для двигателя C25KDTD 2.5L Duratec VCT Turbo – 1373543;
  • для двигателя C20DD0X 2.0 DI Diesel – 1347883 (другие номера 1469716, 1570697);
  • для двигателя C20HDEA 2.0L Duratec 16V и C18HDEA 1.8L Duratec 16V – 1364789 (другой номер 1712930);
  • перчатки тканевые, набор головок и гаечных ключей, набор отверток, ключ TORX T25, домкрат, опоры под кузов автомобиля.
  1. Отсоедините провод от отрицательной клеммы АКБ
  2. Отожмите фиксирующий элемент и демонтируйте крышку управления двигателем.
  3. Открутите винт крепящий колодку жгута проводов и ЭБУ двигателя и отсоедините колодку.
  4. Демонтируйте ЭБУ, открутив три винта.
  5. Замените новым или произведите ремонт ЭБУ и установите снятые детали в обратной последовательности

Изменение логики открытия дверей

На Ford Focus 2 можно сделать так, чтобы при однократном нажатии на кнопку разблокировки открывалась только водительская дверь и багажник.

Этот вариант удобен, когда машиной пользуется один человек и нет необходимости открывать все двери. В этом случае также осуществляется процесс закрытия, по двойному щелчку.

Алгоритм действий следующий:

  1. Нажмите и удерживайте обе кнопки на ключе: открыть и закрыть.
  2. Подождите, пока не начнут мигать указатели поворота.

Чтобы вернуться в исходный режим, нужно одновременно нажать кнопки блокировки/разблокировки, после чего поворотники должны снова замигать.

Тест-режим

В рестайлинговой и дорестайлинговой версии Форд Фокус 2 можно активировать тестовый режим.

Чтобы устранить проблему, выполните следующие действия:

  1. Поверните ключ зажигания в положение «I».
  2. Нажмите и удерживайте кнопку SET/Reset на левой стороне рулевой колонки в течение 10 секунд.

  3. Удерживая кнопку «SET/Reset», поверните ключ в замке в положение «II».

  4. Отпустите кнопку Set/Reset, когда на бортовом компьютере появится надпись «Gauge Sweep».

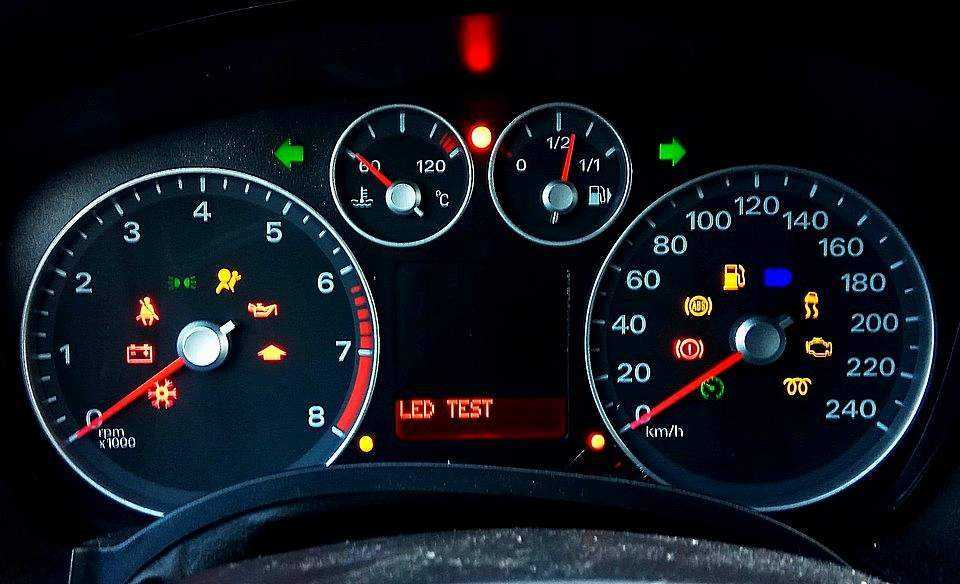

  5. Нажмите «Set/Reset» еще раз, и появится тестовый режим «LED TEST».

  6. Прокрутите параметры, используя клавишу, указанную выше.
  7. Для выхода из тестового режима выключите зажигание.

На данный момент доступны следующие показатели:

  • GAUGE SWEEP — стрелки доходят до максимального параметра и возвращаются;
  • LED TEST — горят все индикаторы;
  • ROM LEVEL — версия программного обеспечения бортового компьютера;
  • LCD TEST — Проверка экрана на битые пиксели (все элементы закрашены);
  • DTC #01 — информация о коде последней ошибки;
  • ODO ROLL COUNT — пробег за сутки;
  • ENGINE TEMPERATURE — уровень нагрева двигателя (градусы Цельсия);
  • ИНДИКАТОР СПИДОМЕТРА — положение стрелки спидометра;
  • FUEL FLOW — текущий расход топлива;
  • FUEL PERCENTAGE: количество оставшегося топлива (в процентах);
  • ENGINE SPEED — частота вращения двигателя;
  • ROAD SPEED — скорость в милях/час;
  • ROAD SPEED — скорость в км/ч;
  • ТАХОМЕТР — положение стрелки тахометра;
  • BATTERY — напряжение батареи в вольтах;
  • DIST TO EMPTY — оставшееся расстояние в милях на доступном топливе;
  • ТЕМПЕРАТУРНЫЙ ДАТЧИК — положение стрелки температуры

Полученную информацию можно использовать по-разному. Например, может быть полезен параметр DTS, который можно использовать для оценки ошибок, имевших место в прошлом.

Если в графе что-то указано, можно сразу определить причину поломки.

Также можно завести машину в тестовом режиме и увидеть:

  • частота вращения и температура двигателя;
  • заряженный аккумулятор;
  • и другие показатели.

Что входит в электросхему?


Блок Фокуса с обозначением компонентов


Назначение деталей блока Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.


Электросхема блока с реле


Обозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.


Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.


Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.


Схема подключения генератора и обозначение элементов

Замена цилиндра выключателя (замка) зажигания

Вам потребуются: отвертка с плоским лезвием, штифт Ж2 мм.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

…и нижнюю части кожуха рулевой колонки

Отожмите отверткой фиксатор антенного блока иммобилизатора…

Рулевое колесо, подрулевые переключатели и соединитель для наглядности сняты.

…и отведите блок в сторону, не отсоединяя от него провод.

Дальнейшие операции для наглядности показаны на снятом выключателе (замке) зажигания

Вставьте ключ в выключатель и поверните его в положение «I».

Вставьте в отверстие, расположенное в нижней части корпуса выключателя, штифт, нажмите на фиксатор

Извлеките цилиндр замка из корпуса

Установите детали в порядке, обратном снятию

Автоматическое закрытие замков

Суть функции в том, что после начала движения дверные замки автоматически закрываются, что исключает их случайное открытие.

Во многих автомобилях эта опция уже идет с завода, но в некоторых Ford Focus 2 ее нет.

Для активации выполните следующие действия:

  1. Вставьте ключ в замок и включите зажигание.
  2. Откройте и закройте двери три раза с помощью кнопки.
  3. Выключите зажигание.
  4. Снова откройте и закройте двери три раза таким же образом.
  5. Включите зажигание и дождитесь короткого звукового сигнала.
  6. Открывайте и закрывайте двери. Появление продолжительного звука свидетельствует о правильной работе.
  7. Выключите зажигание.

После этого попробуйте управлять автомобилем и убедитесь, что замки запираются автоматически.

Эта опция особенно удобна при поездке с детьми на заднем сиденье, которые могут играть и непреднамеренно открывать двери.

Ремонт автомобилей Ford Focus своими руками

Ремонт автомобиля своими руками › Форд ›

Профессиональному автомобилисту необходимо знать как правильно обслуживать свой автомобиль без СТО. Вовремя выявлять неисправности автомобиля и осуществлять их ремонт или замену. Для проведения ремонта автомобилей Ford Focus своими руками необходимо учитывать особенности модели. Знать её недостатки и преимущества.

Форд Фокус с комплектом аэродинамического обвеса Sport Style.

Форд Фокус — американский автомобиль. Выпускается с начала 1999 года. В 2005 году появился завод Форд в России. Самый продаваемый автомобиль Российской Федерации 2010 года.

При покупке в салоне официальные дилеры дают гарантию и обслуживание на 3 года. По истечении срока гарантии производители рекомендуют проходить плановую диагностику и выявлять неполадки раз в год.

Ford Focus прост в эксплуатации. В случае поломки произвести ремонт можно своими силами без автосервиса. Достаточно изучить пошаговую инструкцию по ремонту и ознакомится с особенностями авто.

Коробка передач

На 1,8-литровом Форде с МКПП возможны проблемы с осью сателлитов в дифференциале. Ось выходит из строя при агрессивной езде. При появлении шумов снизу авто немедленно обратиться к специалистам.

Фокус с коробкой автомат отличается надёжностью. После 50–60 тысяч километров пробега производится замена масла в АКПП.

Рулевое управление

В рулевой рейке появляются стуки или люфт. В автомобилях 2005–2007 годов выпуска отламывались задние колёса во время движения. Автовладельцы винили плохое качество металла элементов задней подвески, производитель ошибку не признал.

Определяем почему горит ошибка Check Engine

Форд Фокус оснащен множеством электронных индикаторов, которые загораются не только фиксируют неполадки двигателя, но и пытаются их предотвратить. Факторов для индикатора «Чек енжин» предостаточно, поэтому не нужно сразу впадать в отчаяние, проехав определенное количество км. Не менее важным будет проверить сами датчики на предмет исправности, иногда они сбивают с толку во время эксплуатации транспортного средства.

Индикатор загорается и при недостатке антифриза, и при не до конца закрученной крышки бензобака. А может из строя вышел один из сенсоров, которых в машине множество.

Чтобы в точности определить почему светится ошибка неисправность двигателя, необходимо соединить считывающее устройство к CAN-шине машины. В конце проверки, компьютер покажет весь список неполадок в зашифрованном виде. Потребуются знания автоэксперта, без которых разобраться в шифрах не представляется возможным. Ниже рассмотрим почему появляется индикатор «Чек енжин» чаще всего.

Доводка стекол

Некоторые автовладельцы отмечают, что у Форд Фокус 2 есть секрет в виде доводчика.

Важно: кнопки открытия и закрытия окна имеют 4 положения, два вниз и два вверх. Состояние: стекло закрыто

Состояние: стекло закрыто.

Выполните следующие действия:

  1. Нажмите клавишу до первого щелчка — стекло опустится.
  2. Отпустите кнопку.
  3. Нажмите еще раз на два щелчка до конца.

  4. Ждем 4 секунды.
  5. Отпускаем кнопку.
  6. Поднимите ключ вверх на один щелчок, тем самым закрыв стекло.
  7. Пойдем.
  8. Загрузить снова, но уже два клика вверх.

  9. Ждем 4 секунды.
  10. Пойдем.
  11. Электростеклоподъемник был запрограммирован.
  12. Откройте окно и попробуйте закрыть его автоматически (щелчком). Если окно не закрывается, восстановите настройки из памяти.
  13. Аналогичные действия проделываем и для других стеклоподъемников.

Схему электростеклоподъемников Форд Фокус 2 можно посмотреть ниже.

К основным элементам следует отнести:

  • М122 — стеклоподъёмник со стороны водителя;
  • Р91 — основной блок с предохранителями;
  • С100 — реле времени;
  • N300 — переключатель подъема стекла;
  • А77 — блок управления центральным замком/иммобилайзером;
  • М 123, М 124 и М 133 — остальные электростеклоподъемники.

Как убрать «Check Engine» на рестайлинге

Ford Fokus 2 периодически подвергается пресловутому рестайлингу. Меняется экстерьер машины, комплектация, но в двигателе редко что меняется существенно. Значит тревожная надпись: «Проверь мотор» — будет ни раз мерцать перед глазами. Игнорировать ее нельзя, советы в статье помогут принять решение по эксплуатации.

Но придется проводить осмотр всего, что есть в машине. Это сложная задача, так как встроенных сенсоров множество и проблема может быть в одном из них.

Бывает, что обнаружить проблему получается сразу, и сигнальная лампочка гаснет. Это происходит в тех случаях, когда с мотором все в порядке. А иной раз не обойтись без разборки двигателя. По‐другому вряд ли получится избавиться от тревожного предупреждения.

Если указанные методы не помогают, то найдите время заехать в автосервис и определить истинную неисправность. Помните, чем раньше обратитесь за помощью к мастерам, тем больше сэкономите на ремонте.

Направляйтесь в диагностический центр, где вам точно объяснят, что не так с мотором, и есть ли повод для беспокойства. Мастера точно найдут способ решить вопрос в эксплуатации, что позволит вам проехать еще сотни тыс. км на своей машине. Не скупитесь на малом, экономьте на большом!

ЭБУ Форд Фокус 1 – какие функции выполняет

ЭБУ на автомобилях Форд Фокус 2 выполняет следующие функции:

  • управляет подачей воздуха при пуске двигателя;
  • на автомобилях с автоматической трансмиссией управляет коробкой передач
  • управляет распределенным впры­ском топлива в цилиндры, вклю­чает и выключает топливный на­сос;
  • регулирует частоту вращения коленчатого вала на холостом ходу;
  • обеспечивает искробразование на свечах и корректирует угол опережения зажигания;
  • на автомобилях с кондиционе­ром управляет включением и вы­ключением компрессора, а также контролирует работу ряда уст­ройств;
  • управляет работой вентилято­ров системы охлаждения двига­теля;

Система состоит из электронного блока управления, датчиков и ис­полнительных устройств, соедини­тельных проводов с разъемами. Датчики системы управления двига­телем: синхронизации, положения распределительного вала, концент­рации кислорода, массового расхо­да воздуха (либо датчик абсолютно­го давления и температуры воздуха на впуске), температуры охлаждаю­щей жидкости, положения дрос­сельной заслонки, скорости движе­ния автомобиля, сцепления, поло­жения рычага выбора передачи.

Проверка ЭБУ Форд Фокус 2

Исполнительные устройства: элек­тромагнитные форсунки; модуль зажигания; регулятор холостого хода; реле зажигания, стартера и топливного насоса; контрольная лампа неисправности двигателя на панели приборов; электромаг­нитный клапан продувки адсорбе­ра; клапан системы рециркуляции отработавших газов.

В систему управления двигателем интегрирован иммобилайзер. Кро­ме того, выполнены соединения с электронным блоком управления АБС с противопробуксовочной сис­темой и системой стабилизации траектории.

Ремонт автомобилей Ford Focus своими руками

Ремонт автомобиля своими руками › Форд ›

Профессиональному автомобилисту необходимо знать как правильно обслуживать свой автомобиль без СТО. Вовремя выявлять неисправности автомобиля и осуществлять их ремонт или замену. Для проведения ремонта автомобилей Ford Focus своими руками необходимо учитывать особенности модели. Знать её недостатки и преимущества.

Форд Фокус с комплектом аэродинамического обвеса Sport Style.

Форд Фокус — американский автомобиль. Выпускается с начала 1999 года. В 2005 году появился завод Форд в России. Самый продаваемый автомобиль Российской Федерации 2010 года.

При покупке в салоне официальные дилеры дают гарантию и обслуживание на 3 года. По истечении срока гарантии производители рекомендуют проходить плановую диагностику и выявлять неполадки раз в год.

Ford Focus прост в эксплуатации. В случае поломки произвести ремонт можно своими силами без автосервиса. Достаточно изучить пошаговую инструкцию по ремонту и ознакомится с особенностями авто.

Коробка передач

На 1,8-литровом Форде с МКПП возможны проблемы с осью сателлитов в дифференциале. Ось выходит из строя при агрессивной езде. При появлении шумов снизу авто немедленно обратиться к специалистам.

Фокус с коробкой автомат отличается надёжностью. После 50–60 тысяч километров пробега производится замена масла в АКПП.

Рулевое управление

В рулевой рейке появляются стуки или люфт. В автомобилях 2005–2007 годов выпуска отламывались задние колёса во время движения. Автовладельцы винили плохое качество металла элементов задней подвески, производитель ошибку не признал.

Описание кодов ошибок двигателя

Благодаря электронным индикаторам, любая неисправность двигателя отображается на приборной панели. В момент выхода из строя одного из элементов мотора появляется ERROR в виде шифра. Этот шифр позволит не только узнать тип поломки, но и указать на метод борьбы с ней.

Ниже приводим список ошибок в двигателе Форд Фокус 2 с подробной расшифровкой:

  • Р 0171–0172 — проблема в топливной смеси, либо чрезмерно обогащенная, либо бедная.
  • Р 0173 — явная утечка топлива из системы подачи горючего.
  • Р 0174–0175 — идентичные неполадки, связанные с неверным составом топлива.
  • Р 0215 — повреждение соленоида, запускающего двигатель. Также появляется при троении, решение — замена соленоида.
  • Р 0216 — разрыв или короткое замыкание в системе управления периодичностью впрыска.
  • Р 0217 — перегрев мотора в результате применения некачественного антифриза.
  • Р 0218 — перегрев трансмиссии, способствующий некорректной работе коробки передач.
  • Р 0219 — мотор работает на чрезмерно высоких оборотах.
  • Р 0243–0246 — функциональный сбой первого выхлопного соленоида.
  • Р 0247–0250 — выход из строя второго выхлопного соленоида, в обоих случаях следует заменить запчасть.
  • Р 0251–0255 — проблема в установке на впрыск первой турбины. Необходима тщательная проверка цепи.
  • Р 0256–0260 — неисправность насоса на второй турбине.
  • Р 0261–0296 — выход из строя драйвера одной или нескольких форсунок, нарушена система впрыска.
  • Р 0300 — несвоевременное воспламенение горючего и воздуха (однократный случай или регулярный).
  • Р 0301–0312 — один из цилиндров допускает пропуск зажигания.
  • Р 0410 — в связи с утечкой обнаружена поломка в системе дополнительной воздухоподачи.
  • Р 0411–0417 — горючая смесь подается некорректно, неисправность клапана дополнительной воздушной подачи.
  • Р 0420 — проблема с каталитическим нейтрализатором.

Книги для Форд Фокус 2

Небольшая подборка для владельцев Форд Фокус 2: бесплатная автолитература и книги по ремонту.

Руководство по эксплуатации Форд Фокус 2 с бензиновыми двигателями 1,4 и 1,6 литра

  • Издательство: За рулем
  • Цветные фото: да
  • Размер архива: 82,57 Мб
  • Скачали: 10192 раз(а)

В данном руководстве рассматрвиаются бензиновые двигатели объемом 1,4 литра (80 л.с.) и 1,6 л. мотор мощностью 100 и 115 л.с. Руководство содержит цветные фотографии. Издательство «За рулем».

Руководство по эксплуатации Форд Фокус 2 с двигателями 1,8 и 2,0 литра

  • Издательство: За рулем
  • Цветные фото: да
  • Размер архива: 10,95 Мб
  • Скачали: 8842 раз(а)

В данном руководстве рассматрвиаются только бензиновые двигатели объемом 1,8 литра мощностью 125 л.с. и 2,0 литровый мотор мощностью 145 л.с. Пособие выполнено в цветном исполнении. Издательство «За рулем».

Руководство по эксплуатации и ремонту Форд Фокус 2 (рестайлинг с 2008 г. в.)

  • Издательство: Третий Рим
  • Цветные фото: да
  • Размер архива: 274,35 Мб
  • Скачали: 6552 раз(а)

Руководство по эксплуатации, ремонту и техническому обслуживанию автомобиля Ford Focus 2 (рестайлинговая модель с 2008 года выпуска) с бензиновыми двигателями рабочим объемом 1.4, 1.6, 1.8, 2.0 литра и 1.6 л Ti-VCT.

  • Издательство: Третий Рим
  • Цветные фото: да
  • Размер архива: 259,1 Мб
  • Скачали: 3528 раз(а)

Руководство по ремонту, устройству, обслуживанию и эксплуатации Форд Фокус 2 с 2005 г. выпуска, оборудованных бензиновыми двигателями R4 16V Duratec Ti-VCT рабочим объемом 1,6 л.

Руководство по эксплуатации Форд Фокус 2 с 2008 года выпуска (рестайлинг)

  • Издательство: Третий Рим
  • Цветные фото: да
  • Размер архива: 76,7 Мб
  • Скачали: 4783 раз(а)

Цветное руководство по ремонту Ford Focus 2, а также руководство по техобслуживанию и эксплуатации автомобилей Ford Focus 2 (рестайлинг 2008 года), оборудованных бензиновыми двигателями (DOHC) рабочим объемом 1,4, 1,6, 1,8, 2,0 литра и 1,6-VCT литра с изменяемыми фазами газораспределения.

Руководство по ремонту и эксплуатации Ford Focus II, Ford C-MAX

  • Издательство: АРУС
  • Цветные фото: нет
  • Размер архива: 63,35 Мб
  • Скачали: 6234 раз(а)

В руководстве предствалены модели Ford Focus с 2004 г. выпуска и Ford Focus C-MAX с 2003 г. выпуска, с бензиновыми двигателями 1.4, 1.6, 1.8, 2.0 и 2.5 л. и дизельными 1.6, 1.8 и 2.0 л., оборудованные 5- или 6-ступенчатой РКПП, либо 4-ступенчатой или вариаторной АТ.

Руководство по эксплуатации Форд Фокус 3

  • Издательство: Третий Рим
  • Цветные фото: да
  • Размер архива: 135,9 Мб
  • Скачали: 5501 раз(а)

Руководство по ремонту и эксплуатации Форд Фокус 3 хэтчбек/универсал/седан, выпускающиеся с 2011 года в модификациях с двигателями объемом 1,6 литра (105 и 125 л.с.) и 2,0 литра мощностью 150 л.с. Издательство «Третий Рим», серия «Ремонт без проблем». Руководство дополнено цветными фотографиями.

Руководство пользователя Форд Фокус 3 с 2011 г.в.

  • Издательство: Ford Motor Company
  • Цветные фото: нет
  • Размер архива: 9,38 Мб
  • Скачали: 3085 раз(а)

Руководство для владельцев Форд Фокус 3, выпускаемое компанией Форд. В данной книге описываются основные узлы, способы их эксплуатации и ухода за ними

Обратите внимание, что здесь не рассматриваются способы ремонта или замены деталей автомобиля

Руководство по ремонту и эксплуатации Ford C-MAX

  • Издательство: АРУС
  • Цветные фото: нет
  • Размер архива: 63,35 Мб
  • Скачали: 6234 раз(а)

В руководстве предствалены модели Ford Focus с 2004 г. выпуска и Ford Focus C-MAX с 2003 г. выпуска, с бензиновыми двигателями 1.4, 1.6, 1.8, 2.0 и 2.5 л. и дизельными 1.6, 1.8 и 2.0 л., оборудованные 5- или 6-ступенчатой РКПП, либо 4-ступенчатой или вариаторной АТ.

Распиновка OBD 2

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

Цвет Назначение
2 J1850 Шина +
4 Заземление кузова
5 Сигнальное заземление
6 Линия CAN-High, J-2284
7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 J1850 Шина-
14 Линия CAN-Low, J-2284
15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Неисправности по вине контрольных приборов

Р0100-Р0105–получение некорректных сигналов от ДМРВ или выход его из строя;
Р0106-Р0108– отказ контроля давления воздуха;
Р0110-Р0114– проблемы с контролем температуры поступающего воздуха;
Р0115-Р0118– ошибка датчика температуры ОЖ;
Р0120-Р0123– сообщает о неисправности прибора, контролирующего дроссельную заслонку;
Р0130-Р0167– неисправности датчиков кислорода;
Р0176-Р0179– неисправен датчик выбросов;
Р0180-Р0188– отсутствие контроля температуры топлива;
Р0190-Р0194– требуется проверка датчика контроля за давлением в топливной рампе;
Р0195-Р0199– сообщает о проблемах датчика контроля температуры моторного масла;
Р0220-Р0229– неисправность с датчиком положения дроссельной заслонки.

Есть ещё ряд неисправностей, которые можно отыскать в интернете и распечатать.

Источники

  • https://avtonomnaya-gazifikaciya.ru/obsluzhivanie/kody-oshibok-ford-fokus-2.html
  • https://FordProf.ru/focus-2/kody-oshibok-ford-focus-2-na-russkom-jazyke.html
  • https://arhexport.ru/remont-i-zamena/kody-oshibok-ford.html

О скрытых возможностях Форда Фокус 2, активация

Форд Фокус второго поколения в настоящее время больше не производится. Однако количество проданных автомобилей огромно, а в эксплуатации находятся тысячи экземпляров по всей РФ. Это отличный вариант для тех, кому нужна доступная машина, надежная и простая в обслуживании. Как показывает практика, это лишь небольшой перечень достоинств, присущих этому автомобилю. Можно ли как-то улучшить производительность этой модели? Какие скрытые возможности у Форд Фокус 2? Давайте разберемся.

Дело в том, что с завода некоторые функции автомобиля могут быть просто не заданы, и никакие манипуляции не помогут их активировать. Однако многие владельцы Ford Focus второго поколения самостоятельно испытали и активировали различные функции, в том числе:

  • изменить настройки основного блока, что позволило значительно улучшить качество звука;
  • скандинавская световая активация;
  • отключить световой плафон салона, который загорается при открытии дверей;
  • выключите табличку ремня безопасности на приборной панели.

Настройка усилителя рулевого управления на электрогидравлическом принципе

На остановленном Ford Focus 2 система выставляет нужные параметры усиления.

Доступны три варианта:

  1. Стандарт. Классическая посадка, предназначенная для всех типов катания.
  2. Спорт. Сокращение помощи в процессе управления. Эта опция актуальна для езды в «спортивном» режиме, ведь машина более отзывчива на руль. Кроме того, спортивный режим дает ряд преимуществ при движении по обледенелой или заснеженной трассе.
  3. Комфорт. Добавлена ​​дополнительная мощность во время вождения. Система помогает водителю управлять автомобилем, поскольку он может прилагать меньше усилий для поворота.

Чтобы изменить режимы, сделайте следующее:

  1. Поверните ключ зажигания во второе положение, должен прозвучать сигнал (его можно отключить).
  2. На левом подрулевом рычаге сдвиньте в сторону клавишу MENU.

  3. Добираемся до «SET/Reset», как показано на фото.

  4. Нажимаем и отпускаем уже известную нам одноименную кнопку слева на стике.

  5. Заходим в настройки и смотрим какой режим сейчас установлен, например СПОРТ.

  6. Нажмите кнопку SET/Reset еще раз».
  7. Выставляем нужный режим и фиксируем нажатием той же кнопки «SET/Reset». Рядом с выбранным режимом должна стоять галочка.

  8. Прокрутите вниз до «Сохранить настройки для TECH». KEY». Нажмите «SET/Reset» и сохраните настройки.

  9. Листаем дальше и «ВЫХОД ИЗ РЕЖИМА НАСТРОЙКИ УПРАВЛЕНИЯ» и выходим нажатием той же клавиши.

  10. Также здесь можно настроить: выбор языка, единицы измерения, звук сообщений (о том, что его можно отключить, мы писали ранее).

  11. Мы попали в «EXIT Settings» и нажали «SET/Reset». Поэтому выходим из конфигурации.

  12. Выключите зажигание, затем сразу заведите машину и проверьте усилие на руле. Он должен соответствовать выбранному режиму вождения.

Двойное запирание замков

Суть опции в том, что при ее активации не получится открыть двери даже из салона. Единственный выход – разбить стекло или отключить функцию.

В инструкции сказано следующее:

  1. Двойное нажатие кнопки двойного замка активирует центральный замок машины и противоугонную сигнализацию.
  2. В автомобиле без двойного запирания поворотники мигают дважды, указывая на то, что система активирована. На машинах с такой опцией поворотники вообще не реагируют.
  3. Если ваша машина имеет функцию двойной блокировки, дважды нажмите кнопку двойной блокировки в течение 3 секунд, чтобы заблокировать дверные замки и датчики сканирования салона. Двойное срабатывание указателей поворота указывает на то, что опция активирована.

Что вызывает Check Engine чаще всего

Работа автомобиля Ford Focus 2 в отдельных случаях подразумевает поездку в несколько сотен километров, в места, где станция технического обслуживания недоступна.

Часто индикатор «Чек енжин» светится из‐за:

  • недостатка топлива в бензобаке;
  • неправильной эксплуатации крышки бензобака;
  • свечей зажигания;
  • неисправности топливного насоса;
  • поломки сенсоров;
  • катализатора выхлопов.

Прежде всего надо проверить насколько плотно закрыта горловина бензобака, потому что недостаточная герметичность вызывает сигнал о том, что имеется ошибка мотора. Если в баке мало топлива, то сигнальный значок также начнет мигать, потому что топливный резерв не успел обнаружиться сенсором. Это может произойти при сильном наклоне машины, когда поплавок достигнет меньшей отметки, дав при этом соответствующий сигнал датчику.

Тест датчиков приборной панели

Если индикатор продолжает светиться, то есть смысл проверить остаток горючего по факту, и долить топливо хотя бы до половины бака. Далее, чтобы система сбросила сигнал и неисправность двигателя была устранена, можно попробовать снять минусовую клемму с аккумулятора и заново надеть. Оповещение о неполадке обязательно исчезнет после этого.

Задача этого устройства — трансформировать вредные вещества в безобидную субстанцию. Понять, что катализатор работает неисправно можно задолго до появления пиктограмки «Check Engine». К примеру, слабый разгон (до 100 км/ч), говорит, как раз о том, что есть ошибка.

Программирование новых брелков

При необходимости в Форд Фокус 2 можно запрограммировать дополнительные брелки. Максимальное количество подключаемых брелоков не более восьми с учетом полученных при покупке машины.

Во время программирования ключи должны находиться внутри автомобиля.

Обязательно пристегните ремни безопасности на передних сиденьях и закройте двери, чтобы избежать посторонних звуков и электронных конфликтов.

Чтобы запрограммировать ключи, сделайте следующее:

  1. Переместите ключ в замке из положения «I» в положение «II» четыре раза за 6 с.
  2. Поверните ключ в замке зажигания в положение «О». Звук подтвердит, что в течение 10 секунд вы сможете программировать.
  3. Нажмите любую клавишу на новом брелоке Форд Фокус, если все сделано правильно и брелок работает, появляется еще один сигнал.
  4. Повторите шаг 3 для всех ключей, которые необходимо привязать к системе автомобиля, включая оригинальные. При нажатии на ключ не вынимайте ключ из замка зажигания.
  5. Переместите ключ в положение «II» или подождите 10 секунд без установки программы для следующего ключа.

После завершения работы открывать и закрывать замки автомобиля можно только с помощью ключей, прошедших процесс программирования. Все остальные клавиши не будут работать.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
