Замена прокладки головки блока цилиндров своими руками

Как устроена ГБЦ

Это сложная и продуманная часть бензиновых и дизельных двигателей. Головки цилиндров в автомобильных двигателях изготавливаются из легких металлов или алюминиевых сплавов и отлиты. Компоненты гбц отличаются в зависимости от типа топлива, на котором работает двигатель.

Компоненты головок цилиндров, назначение.

  1. Впускные и выпускные клапаны, используются для ввода воздушно-топливной смеси и вывода выхлопных газов.
  2. Распредвалы открывают и закрывают клапаны, приводятся в действие цепью ГРМ или ремнем привода, соединенными с коленчатым валом двигателя.
  3. Инжекторы (бензин), через них бензин впрыскивается непосредственно в ДВС;
  4. Инжекторы (дизель), используются для впрыска дизельного топлива непосредственно в камеру сгорания или во впускную камеру;
  5. Свечи зажигания (бензин) или свечи накаливания (дизель), инициируют сгорание в двигателе (бензин) или являются вспомогательным средством для холодного запуска (дизельное топливо).

На фото показана работа 4-тактного бензинового двигателя.

  1. В 1 положении поршень в нижней мертвой точке; кулачок распредвала открывает впускной клапан, цилиндр принудительно (стартером) заполняется смесью бензина с воздухом.
  2. Во 2 – поршень достиг верхней точки, при закрытых клапанах происходит сжатие смеси, температура и давление в камере сгорания повышаются.
  3. В 3 – смесь воспламеняется, образуются газы, которые толкают поршень вниз; рабочий ход, коленчатый вал, соединенный шатунами с поршнем, преобразует поступательное движение во вращение вала.
  4. В 4 – поршень проходит нижнюю точку и движется вверх по инерции за счет маховика, выпускной клапан открывается, отработанные газы отводятся по каналам в выхлопную трубу.

Температура сжатия достигает 300-400°С, а давление 0.1-0,15 Мпа, а в момент воспламенения – 2500°С и 3-4 МПА. Наличие сложных компонентов в ГБЦ приводит к дорогостоящему ремонту, если вовремя не устранить проблему: стук клапанов, износ кулачков распределительного вала, разрушение прокладки.

Снятие и установка головки блока цилиндров.

Инструмент:

Набор гаечных ключей

Детали и расходники:

Растворитель

Снятие и установка головки блока цилиндров

Примечание:

Не начинать каких-либо работ связанных с демонтажем головки блока цилиндров, пока двигатель не остынет ниже 35° С. Провернуть коленчатый вал, чтобы отвести все поршни от верхней мертвой точки (ВМТ).

1. Снять корпус цепи привода газораспределительного механизма.

2. Снять звездочки привода распределительных валов.

3. Снять впускной коллектор в сборе.

4. Снять топливную рампу в сборе с топливными форсунками.

5. Отсоединить от головки блока цилиндров все шланги, трубки и патрубки.

6. Отвернуть гайки крепления и снять выпускной коллектор в сборе.

7. Снять крышку головки блока цилиндров в сборе.

8. Выкрутить болты крепления головки блока цилиндров в два подхода в последовательности, указанной на рисунке ниже.

9. Аккуратно снять головку блока с блока цилиндров.

Примечание:

Не класть головку блока цилиндров камерами сгорания на твердые поверхности. Поршни не должны находиться в ВМТ.

ВНИМАНИЕ:

Перед началом выполнения работ надеть защитные перчатки и очки.

10. Используя специальный растворитель, удалить с поверхности разъема головки блока и блока цилиндров остатки старого герметика.

Примечание:

Всегда после разборки необходимо заменять болты крепления головки блока цилиндров. Исключить попадание моторного масла или охлаждающей жидкости в отверстия под болты крепления головки блока цилиндров. Новую прокладку головки блока цилиндров необходимо извлекать из упаковки непосредственно перед установкой на блок цилиндров. С прокладкой головки блока цилиндров необходимо быть предельно осторожным, так как любое ее повреждение может привести к утечкам.

11. Проверить и убедиться в том, что в блок цилиндров установлены все направляющие втулки головки блока цилиндров.

12. Положить на блок цилиндров новую прокладку головки блока цилиндров.

13. Установить аккуратно на блок головку блока цилиндров.

14. Вставить в отверстия болты крепления головки блока цилиндров, предварительно нанеся на их резьбовую часть тонкий слой моторного масла.

15. Затянуть болты крепления головки блока цилиндров в три подхода в последовательности, указанной на рисунке ниже.

— Первый подход: 30 Н-м.

— Второй подход: довернуть на угол 90°.

— Третий подход: еще раз довернуть на угол 90°.

16. Далее установка производится в последовательности обратной снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Виды прокладок ГБЦ

Прокладки ГБЦ условно разбиваются на две группы:

1. Неметаллические прокладки, которые делятся на два вида:

Безасбестовые – данный вид прокладок характеризуется пониженной способностью к усадке и повышенной способностью к восстановлению. Безасбестовые прокладки отличаются повышенной ценой по сравнению в асбестовыми,, но при этом привлекают большей износостойкостью, герметичностью и экологичностью. Применяемые материалы при изготовлении прокладок: синтетическое волокно, каучук.

Безасбестовые прокладки ГБЦ

Асбестовые прокладки — по свойствам похожи на своих собратьев без асбеста. Они упруги, устойчивы к температуре и эластичны.  Как правило, находят своё применение в ремкомплекте. Однако по качеству уступают остальным видам.

Асбестовые прокладки ГБЦ

2. Металлические прокладки. Они обладают наивысшим качеством и эффективностью. Они равномерно распределяют все давление на поверхности в месте присоединения на всю поверхности головки блока цилиндров и блока цилиндров.

Металлическая прокладка ГБЦ

Как заменить прокладку крышки клапана на 2.0 Zetec DOHC

Двухцилиндровый двухцилиндровый двигатель с двумя верхними кулачками (DOHC) Zetec объемом 2,0 л был изготовлен компанией Ford Motor Company и использовался в Ford Focus с 2000 по 2004 год.

Этот двигатель имел мощность 130 лошадиных сил и 135 фунт-фут крутящего момента, достаточного для дайте Focus много молнии, все еще возвращая хорошую экономию топлива. Крышка клапана установлена ​​на головке блока цилиндров в верхней части двигателя с помощью резиновой прокладки.

Со временем прокладка может стать твердой и хрупкой, и моторное масло может просочиться через крышку клапана. Крышка клапана должна быть снята до замены прокладки.

Шаг 1

Дайте двигателю остыть в течение нескольких часов, если автомобиль недавно был за рулем. Откройте капот и найдите провода свечи зажигания в верхней части крышки клапана.

Пометьте провода куском маскирующей ленты, к которой подключена каждая свеча зажигания. Возьмитесь за один из проводов за основание и вытяните его прямо из верхней части двигателя.

Повторите для остальных трех проводов.

Шаг 2

Сдвиньте трос дроссельной заслонки и трос круиз-контроля в сторону, чтобы крышка клапана была поднята без помех от кабелей. Найдите черную воздухозаборную трубку в задней части крышки клапана. Возьмитесь за трубу за основание и вытяните ее прямо из крышки клапана. Слегка подтолкните трубку к задней части крышки клапана.

Шаг 3

Снимите десять 8-миллиметровых стопорных болтов крышки клапана с помощью гнезда и храповика

Осторожно потяните крышку клапана вверх и снимите ее с двигателя

Очистите сопряженную поверхность двигателя чистой тряпкой, стараясь не допустить попадания мусора в головку цилиндров. Снимите старую прокладку с нижней стороны крышки клапана и выбросьте ее.

Обязательно удалите все детали прокладки из монтажной канавки на нижней стороне крышки клапана.

Шаг 4

Вдавите новую прокладку крышки клапана в канавку на нижней стороне крышки клапана, пока она полностью не зафиксируется. Смажьте прокладку легким слоем чистого моторного масла, нанесенного пальцем.

Шаг 5

Установите крышку клапана на головку цилиндров, убедившись, что все крепежные отверстия совмещены. Сначала закрутите все крепежные болты от руки, затем затяните их крест-накрест с помощью динамометрического ключа сначала до 1,5 фунта, затем до 5 фунтов. Не перетягивайте болты, иначе пластиковая крышка клапана может деформироваться или сломаться.

Наденьте впускную трубу на отверстие в задней части крышки клапана, пока она полностью не сядет. Переставьте тросы дроссельной заслонки и круиз-контроля на прежние места. Наденьте каждый провод свечи зажигания обратно на соответствующую свечу зажигания, пока она не защелкнется на месте. Удалите наклейки с липкой лентой с проводов и закройте капот.

Предметы, которые вам понадобятся

  • Изоляционная лента
  • 8 мм гнездо
  • Ключ с трещоткой
  • Чистая тряпка
  • Очистите моторное масло (чтобы смазать новую прокладку)

Замена прокладки клапанной крышки и ремонт гидро-натяжителя цепи ГРМ Ford Focus 1

  • 111 0 97k
  • 0 0 2k

В данном случае буде произведена на только замена прокладки клапанной крышки автомобиля Ford Focus 1, двигатель 1.6 i Duratec 8V, мощностью 98 л.с., но бытовой ремонт гидро-натяжителя цепи ГРМ и инспекция механизмов ГРМ Фокуса 1-го поколения с рабочим объемом 1.6 литра с 8-клапанами цепным приводом ГРМ.

Прокладка крышки головки начала пропускать масло (запах пошёл от выпускного) я посадил её на герметик, фокус не удался, прокладка в таком состоянии как у меня (наверное и у многих) после 13 лет выглядит куском твёрдого пластика. И о нормальных удерживающих свойствах резины речи уже не идёт, особенно твёрдой прокладка стала и полопалась со стороны выпускного коллектора.

Как менял прокладку крышки клапанов Форд Фокус 1

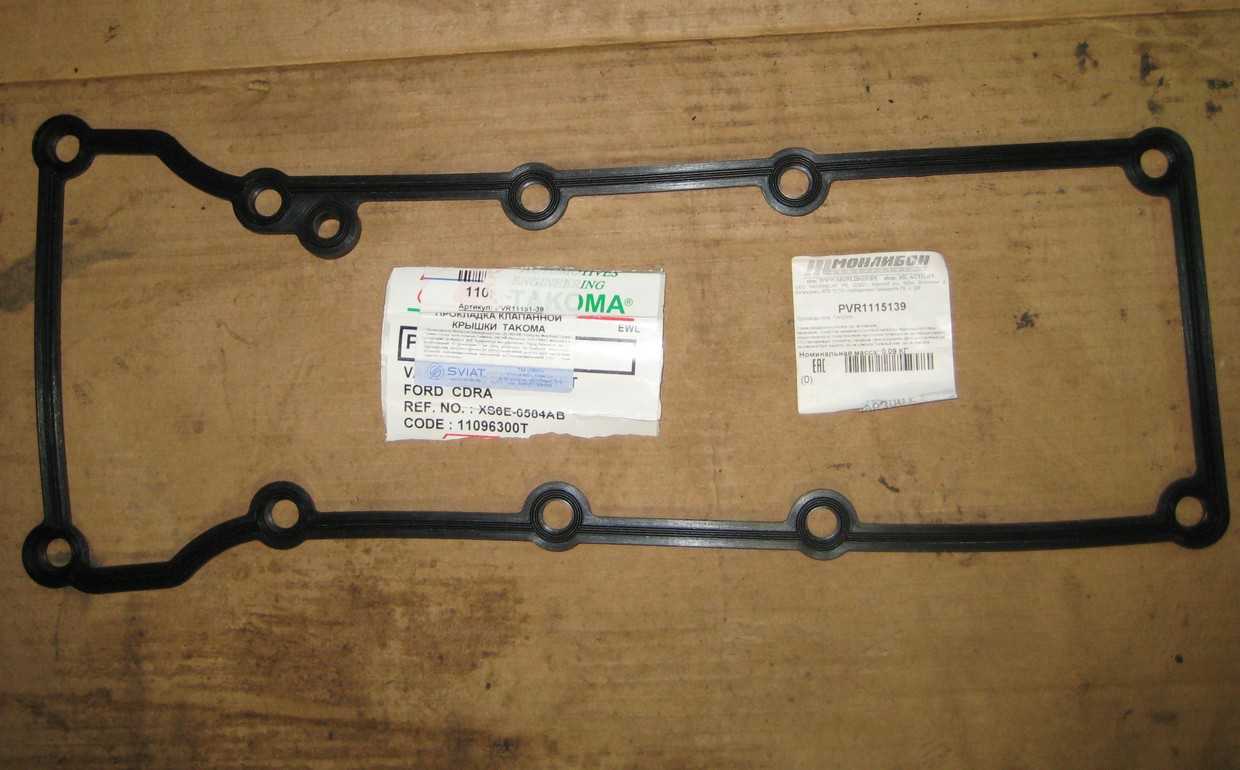

Купил прокладку «TAKOMA PVR1115139 прокл. клап. крышки Ford 1,0/1,3/1,6 — Zetec-Roca». Получается, лучше сразу покупать прокладку, чем рисковать с герметиком, который может отвалиться в двигатель! Наносил малое количество тем-немение во внутрь герметик выдавился… особенно трудно счищать герметик с ГБЦ и крышки проделывал ювелирную работу в течении часа! Прокладка мягкая, при 0 градусах, заусенцев нет, и самое удивительное, противного запаха, как от всего китайского, нет, на место стала очень точно, за сутки 140 км потёков нет!

Основное в снятии крышки головки ГБЦ самый важный инструмент головка на «8», обычный трубчатый не открутил — вернее не стронул болтики: болты перед откручиванием обстучать, обстукивание проводить очень осторожно 1-2 удара в центр головки болта, если после этих ударов не открутиться обстукать еще раз

Затягивание по схеме:

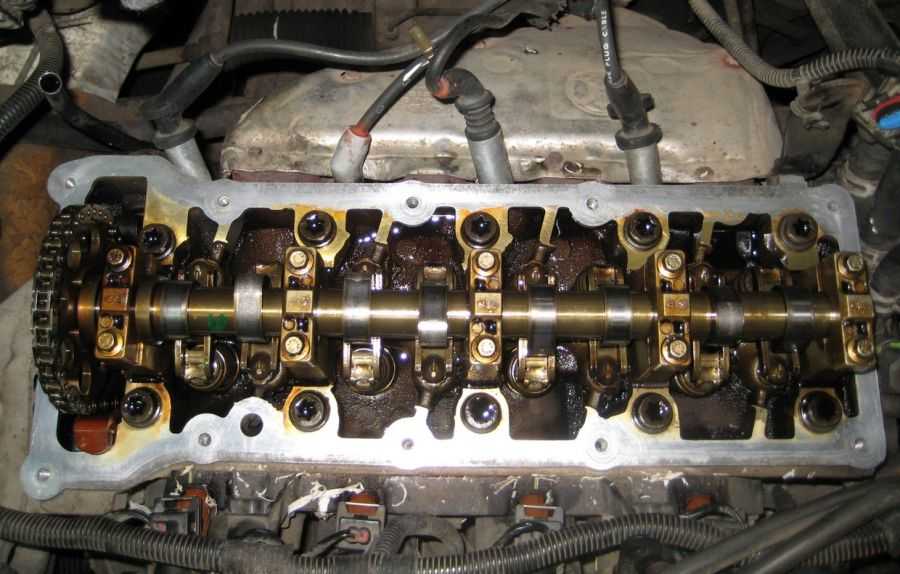

Провёл инспекцию распредвала, состояние цепи и механизма натяжения.

Ещё до снятия крышки было обнаружено ослабление натяжения цепи, натяжитель ослаблял усилие надавливания на башмак и соответственно цепь на стоянке ослаблялась очень сильно, при заведении отчётлево было слышен звук старой цепи велосипеда и удары элементов цепи (звук горох об стену). Выяснял состояние цепи через маслозаливную горловину, используя фонарик с узким лучом и длинный металлический предмет, именно длинный! Короткий можно уронить в двигатель!!

И уже в это проведение работ. Доступ к цепи и элементам натяжения и успокоения сильно увеличился:

Элемент дополнительного удерживания от ослабления натягивания цепи, был изготовлен из масло-бензостойкого шланга внутренний диаметр 10 мм, жёсткость средняя, made in italiy, нитки армирования по срезу практически не видны, влиты в резину, кроя при работе в качестве опоры будут поджаты и разлахмачивание не предвидиться. Но как оказалось хотя резиновый упор и работает, его со временем трудно вытаскивать, поэтому пришлось заменить пружиной, самостоятельно навил из нержавеющей проволоки.

Перед установкой провёл замеры, стержнем надавливал на башмак цепи и замерял длину от плоскости упора на блоке до конца стержня, сила утапливания при замере 3-5 кг, перед этим шток надавливал до 10 кгс, замер веса примерный, по измерениям получается что рабочего хода штока на моём двигателе остаётся 4-5 мм далее шток уже выдвигаться из корпуса толкателя уже не может! По длине резины оставил преднатяг в 2 мм. Надевание трубки на шток, в полости натяжителя есть масло его достаточно для сопротивлению резким нагрузкам, уже размеренную трубку, можно сделать длину на 1-2 мм больше расчётной потом можно укоротить, смазываем внутреннюю часть трубки сам шток маслом, гайку корпуса натяжителя ставим на деревяшку, одеваем трубку на шток и наносим резкий-точный удар по торцу свободного конца резины трёх попыток достаточно для полного надевания резинового элемента. Если у Вас совсем запущенный натяжитель, шток можно удержать парами витками медной проволоки или железной, мелкие царапины на выдвинутой поверхности штока уже ни на что не повлияют.

Использование дополнительного элемента в натяжителе цепи, показало снижение посторонних звуков особенно при запуске.

Проверка элементов механизма ГРМ

Дальнейшая инспекция элементов ГРМ, уж коли такая возможность надо не упускать момент, проверить чистоту двигателя, вращение роликов на рокерах, перемещение гидроопор, внешний вид кулачков наглядно показывает качество используемого масла в двигателе. Напомню мой пробег 300 тысяч км и 13 лет.

К плюсам этого мотора можно отнести наличие гидроопор в ГБЦ, которые компенсируют клапанный зазор автоматически. То есть регулировать клапанный зазор в двигателе Форд Фокус 1 1.6 8 клапанов не нужно! Но состояние кулачков вращение роликов рокеров надо проверить.

Для перемещения кулачков используйте кручение за поднятое колесо и включение 4-5 передачи, для лёгкости вращения выкрутить свечи!

голоса

Рейтинг статьи

Как менял прокладку крышки клапанов Форд Фокус 1

Купил прокладку «TAKOMA PVR1115139 прокл. клап. крышки Ford 1,0/1,3/1,6 — Zetec-Roca». Получается, лучше сразу покупать прокладку, чем рисковать с герметиком, который может отвалиться в двигатель! Наносил малое количество тем-немение во внутрь герметик выдавился… особенно трудно счищать герметик с ГБЦ и крышки проделывал ювелирную работу в течении часа! Прокладка мягкая, при 0 градусах, заусенцев нет, и самое удивительное, противного запаха, как от всего китайского, нет, на место стала очень точно, за сутки 140 км потёков нет!

Основное в снятии крышки головки ГБЦ
самый важный инструмент головка на «8»
, обычный трубчатый не открутил — вернее не стронул болтики: болты перед откручиванием обстучать
, обстукивание проводить очень осторожно 1-2 удара в центр головки болта, если после этих ударов не открутиться обстукать еще раз

Внимание не надо переусерствовать с приложением усилия можно просто свернуть голову болтику, а с осторожным подходом с обстукиванием и шевелением прикладываем усилия на затяжку и откручивание, болт со временем и открутиться!

Установка крышки на место:

Внимание совет который очень важен: затягивал за пять-шесть приёмов, 10-20 минут. Сила затяжки 0,8-1 кг/см

Почувствовать можно когда вращение болта остановилось, в крышке из пластик в местах крепления встроены металлические втулки, поэтому сжатие материала прокладки прекращается после соприкосновения, лучше не прилагать излишнее усилие, головка изготовлена из алюминиевого сплава и сорвать резьбу очень легко!

Замена прокладки клапанной крышки форд фокус 1

  • Марка автомобиля
  • Услуги
  • Товары
  • Новости
  • Наши работы
  • Отзывы
  • Оценка по фото
  • Как нас найти
  • Главная
  • Ремонт двигателей
  • Замена прокладки клапанной крышки Форд Фокус 1

Замена прокладки КК

Записаться в автосервис

Наши работы

Замена переднего ступичного подшипника на Toyota Hilux 2013г.

Замена цепи ГРМ, со снятием ДВС на Audi Q7 4.2TDI 2008г.

ТО на Mercedes ML 350 CDL 2012г.

Установка фаркопа, без блока согласования на Honda CR-V 2007г.

Замена основного радиатора охлаждения на Lexus RX330 2005г.

Другие услуги автосервиса

Замена прокладки клапанной крышки Форд Фокус 1

Бензин/Дизель Модификация 1.6 1.8 Замена прокладки КК 600 руб. 600 руб.

Замена сальника КВ заднего Форд Фокус 1

Бензин/Дизель Модификация 1.6 1.8 Замена сальника КВ заднего 4600 руб. 4200 руб.

Мойка ДВС и ГБЦ Форд Фокус 1

Бензин/Дизель Модификация 1.6 1.8 Мойка ДВС, ГБЦ 800 руб. 800 руб.

Промывка дросселя Форд Фокус 1

Бензин/Дизель Модификация 1.6 1.8 Промывка дросселя 1000 руб. 1000 руб.

Промывка бензиновых форсунок Форд Фокус 1

Бензин/Дизель Модификация 1.6 1.8 Промывка бензиновых форсунок 100 руб. за 1 шт.

Записаться в автосервис

Выберите марку автомобиля

  • Audi
  • BMW
  • Chery
  • Chevrolet
  • Citroen
  • Daewoo
  • Datsun
  • Fiat
  • Ford
  • Gaz
  • Honda
  • Infiniti
  • Kia
  • Lada
  • Land Rover
  • Lexus
  • Lifan
  • Mazda
  • Mercedes
  • Mitsubishi
  • Nissan
  • Opel
  • Peugeot
  • Porshe
  • Renault
  • Skoda
  • Subaru
  • Toyota
  • Uaz
  • Vaz
  • Volkswagen
  • Volvo
  • Хендай

Разработка и продвижение сайтов

Компания которая готова взять заботу о вашем автомобиле на себя

2011 — 2020 Автосервис G-Energy. Все права защищены.

Содержание страницы носит исключительно содержательный характер и не я вляется публичной офертой, определяемой положением статьи 437 ГК РФ

голоса

Рейтинг статьи

Замена Прокладки Гбц Калина 8 Кл

Если на двигателе RPLada Kalina обнаружена течь моторного масла (11194 1,4 16 кл.) При охлаждении воды в местах соединения головок цилиндров снимите и замените прокладку. Утечка также происходит из-за искривления головы из-за перегрева. Вам понадобятся: динамометрические ключи 13, 17, 19, 19, головные головки P 10, 13, 17, шестигранный ключ P 10, отвертка.

1. Снимите обшивку двигателя (» «) 2. Установите поршень 1-го цилиндра в поршень ВМТ такта сжатия (см. )

Уменьшите давление электропитания, если работа сделана немедленно 3. Уменьшите давление в системе P (см. Снижение давления топлива в системе P). 4 Отсоедините провод от отрицательной клеммы аккумулятора.

5. Слейте охлаждающую жидкость (см. Замена антифриза). 6. Снимите воздушный фильтр (см. Снятие и установка воздушного фильтра).

7. Отсоедините нагревательные шланги от дроссельной заслонки; 8. Снимите узел дроссельной заслонки (см. Снятие и установка дроссельной заслонки).

9. Отсоедините блоки жгута проводов от катушек зажигания. Снимите катушки зажигания и снимите свечи зажигания (см. Замена и техническое обслуживание свечей зажигания). 10.

Отсоедините прокладки жгута проводов от датчика падения давления масла от датчика температуры замерзания, чтобы можно было регистрировать управление двигателем и датчик фазы. 11. Открутите хомуты и отсоедините 5 шлангов радиатора. термостат труб п. 12.

Отсоедините блок трубки от датчика антифриза. 13. Открутите гайку на гайке крепления наконечника массовой проволоки ключом на 13 и снимите провод. 14. Снимите впускной коллектор (см. Снятие и установка впускного коллектора).

READ Замена Сальников Клапанов Ваз 2107

пятнадцать.

Снимите винт на прижимной пластине кронштейна топливопровода к головке цилиндров и снимите пластину. 16. Открутите крепежный болт гаечным ключом 10 и отсоедините провод заземления от головки устройства. 17. Снимите крышку головки (см.

Заменить уплотнение крышки головки цилиндров). 18. Снимите гаечный ключ на 5 мм и снимите защитную крышку переднего ремня ГРМ.

19. Отвинтите крепежные болты или верхнюю переднюю крышку шестигранного ключа привода зубчатого ремня на 5 и снимите крышку. 20. Отпустите ключ на 15 болтах крепления натяжного ролика и снимите ремень ГРМ.

21. Чтобы шкивы распределительного вала не вращались, выкрутите болты прикрепив шкив, снимите шкивы. 22. И вынимаем шпонки из пазов валов валов 23.

Поверните ключ на 15 крепежных болтах, чтобы снять натяжной ролик. 24. Снимите основной ролик, повернув гаечный ключ на 15 крепежных болтов. 25. Снимите 10 5 болтов, крепящих крышку заднего ремня ГРМ, и снимите крышку. Инжир.

READ Замена Вилки Сцепления Ваз 2109

6. 3. Порядок затяжки болтов крепления головки блока цилиндров 26. Снимите 10 болтов, крепящих головку блока к блоку цилиндров с помощью шестигранного ключа в обратном порядке (рис. 6.

3) и снять головку блока. 27. Снимите прокладку головки. Болты головки цилиндров растягиваются при повторном использовании, поэтому замените их новыми.

28. Очистите соединительные поверхности головки цилиндров и блока цилиндров (вы должны быть сухими и безупречными). 29. Удалить масло из резьбовых отверстий в блоке под болты головки. 30. Убедитесь, что в гнездах последних отверстий блока цилиндров под основными болтами имеются 2 монтажные втулки.

Крепление ГБЦ ГБЦ ВАЗ инжектор 8 клапанов калины

Если головки втулок остаются в головке или на выходах блока во время снятия, вдавите их в блок в соответствии с полной программой. 31. Установите самую последнюю прокладку головки на устройство. Использование использованной прокладки не допускается.

Перед установкой прокладки удалите масло с подключенных поверхностей устройства и его головки. Прокладка может быть чистой и сухой. Не допускайте попадания масла на поверхность прокладки. 6.

READ Сколько Заливать Масла В Ирбис Ттр 250

3 Процедура затяжки болтов головки блока цилиндров 32. Установите головку на блок, убедившись, что коленчатый вал и распределительный вал находятся в положении ВМТ (оба цилиндра 1-го цилиндра должны быть закрыты). Затяните болты, крепящие головку блока в последовательности (показано на рис. 6.3 PS в четыре этапа: 3,5. момент 69,4

85,7 Нм (7,1 8,7 / Нм) 4. Затяните болты полностью.

33. Присоедините снятые детали к головке устройства и подсоедините шланги и провода P в обратном порядке. Установка впускного распределительного вала, обеспечивающего работу датчика ПП на двигателе. Установите шкивы впускного распределительного вала таким же образом. Отрегулируйте натяжение ремня ГРМ (см. Замена редуктора P и натяжного ролика) и ремня генератора (см.

Источник

Замена прокладки клапанной крышки (Подробно)

Фото по замене нет, да и смысла в них нет, я больше про то что нужнопо механике1 — Откручиваем и скидываем воздушный короб2 — Откручиваем 2 рога клюем на 15, накиданным или газовым (Те на которых короб держится)

3 — Откручиваем клапанную крышку4 — Меняем прокладку, протираем и чистим посадочные места для прокладки (Мыть я смысла не вижу, крышка была чистая внутри, масло желтое и без вкраплений)и собираем все в обратном порядке

Теперь про инструмент1 — Динамометрический ключ 2-25 (Можно 5-25) Нм (цена около 2500, если чувствуете моменты затяжки — ненужен)2 — ОБЯЗАТЕЛЬНО (О чем почти все молчат) — Удлиненная головка на 8 ! (3 специфических винта, без нее будет тяжко) Цена вопроса около 100р

3 — Ключ на 15, накиданной ил газовый

Для удобства4 — Удлинитель для головки5 — Может молоткТеперь косяках (как же без них)Косяк 1 — Рога, те что клюем на 17 откручиваются

Если их до вас перетянули, то сердечник останется на резьбеЕстественно головка не дотянется до гайкиНа вопрос как открутить сею конструкцию, был дан ответ — Брать удлиненную головку на 8 и аккуратно ее насаживать молотком пробуя отвернуть, в конце концов она сдвинется, далее откручиваем почти конца и снимаем головкуПотом снимаем крышку

Теперь по затяжкеВсе просто1- Наживляем — Крутим рукой или головкой (Без ключа) по схеме пока не почувствуем сопротивление (Легкое)3 — Крутим по схеме 3,0 Нм4 — окончательная затяжка моментом 9,0 Нм

Выбор прокладки

При покупке прокладки необходимо знать тип двигателя, установленного на Калине. Существует два варианта 8-клапанных моторов — ВАЗ 11183 и ВАЗ 11186. Эти моторы имеют разную поршневую группу и отличаются многими внешними элементами. На более старом варианте 11183 применяется толщиной 1,2 мм (артикул 21080-1003020-12, изготовитель ЗАО Лада-Имидж), а на новый 11186 требуется прокладка толщиной всего 0,43 мм. Этот нюанс необходимо учитывать при выборе новых деталей. Для 1,4-литрового 16 клапанного мотора требуется прокладка 11194-1003020-00 производства Federal-Mogul Corporation или можно поставить более дешевый вариант от Trialli (GZ1015001).

Диагностика и ТО

Рано или поздно любому механизму в транспортном средстве потребуется диагностика и техническое обслуживание, ГБЦ не является каким-либо исключением из правил. В этом вопросе главная задача владельца транспортного средства периодически заниматься диагностикой тех элементов, которые чаще всего выходят из строя.

  • Клапаны и их сальники.
  • Уплотнительная прокладка.

Особое внимание следует уделить прокладке, если она износилась, рабочие жидкости могут смешиваться, что приведет к поломке двигателя. При попадании охладительной жидкости в рабочее масло, она будет бурлить

Со временем это приведет к невозможности запуска мотора. В этом случае главным сигналом будет датчик температуры, который покажет кипение ДВС. Оценить ситуацию можно также сняв свечи зажигания. Зачем необходимы ремонтные работы? Чаще всего демонтаж головки цилиндров избежать не удастся в следующих случаях.

  • Изменилась высота гбц.
  • Возникла потребность отпрессовать клапаны и седла.
  • Один или несколько клапанов перестали функционировать и нуждаются в замене.
  • Требуется шлифовка крышки.
  • Требуется заменить уплотнительную прокладку.
  • Необходимо избавиться от микротрещин.

Признаки и причины неисправности

Дать 100% гарантии того, что элемент вышел из строя, можно лишь при условии демонтажа и визуального осмотра. Обычно износ уплотнителя между БЦ и ГБЦ проявляется в виде симптомов, потенциально сообщающих о более серьезных неисправностях.

На практике замену выполняют на многих машинах. Преимущественно на авто, которые прошли солидный срок эксплуатации. Приведу несколько примеров:

  • ВАЗ 2106;
  • ВАЗ 2107;
  • Ниссан Максима;
  • Опель Зафира;
  • Шевроле Нива;
  • ВАЗ 2110;
  • 2114;
  • ВАЗ 2112;
  • Дэу Нексия;
  • Рено Логан;
  • Ховер М4;
  • Пежо 406;
  • Рено 19;
  • БМВ е39;
  • УАЗ Хантер и пр.

Причем износ и пробой прокладки одинаково характерен для двигателей на 8 клапанов и на 16 клапанов. Принципиальной разницы в плане поведения прокладок БЦ между ними нет.

При этом стоимость новой детали может существенно отличаться в зависимости от марки, модели автомобиля и конкретного установленного двигателя.

Выделяют несколько причин, из-за которых требуется менять уплотнитель:

  • в системе охлаждения оказалось масло;
  • в масляную систему проникла жидкость охлаждения;
  • антифриз попал внутрь камеры сгорания;
  • в систему охлаждения поступают выхлопные газы.

Это все то, кто может происходить именно при нарушении герметичности между двумя основными конструктивными элементами двигателя.

Симптоматика при этом бывает следующая:

К чему приводит пробой в прокладке ГБЦ

Названные выше симптомы пробоя в прокладке головки блока цилиндров являются следствием следующих проблем в двигателе:

  • Охлаждающая жидкость попадает в систему смазки или камеру сгорания;
  • Моторное масло проникает в систему охлаждения;
  • Выхлопные газы попадают в систему охлаждения.

Проблемы с прокладкой головки блока цилиндров способны привести к механическим повреждениям дорогостоящих элементов двигателя. Именно поэтому при появлении первых симптомов пробоя прокладки ГБЦ следует убедиться в наличии неисправности при помощи визуального осмотра, после чего заменить компонент мотора.

Масляный насос двигателя Форд Фокус 1 1.6

Для пере­дачи вращения шестерне на ступи­це выполнены две лыски. В поддо­не картера двигателя установлен маслоуспокоитель. Для его креп­ления на головках четырех болтов крышек коренных подшипников коленчатого вала выполнены резь­бовые хвостовики. К двум из этих болтов прикреплен кронштейн маслозаборника.

Трубка маслозаборника фиксируется на патруб­ке масляного насоса болтом.Снизу к блоку цилиндров через резинометаллическую прокладку прикреплен поддон картера, от­литый из алюминиевого сплава. В поддоне картера выполнено от­верстие с резьбовой пробкой для слива моторного масла.

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера… …и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Головка блока цилиндров и клапанный механизм (инж.) (разборка, ремонт, замена прокладки гбц)

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
