Снятие и установка сцепления

Установка

1. Установить пружину вместе с резиновой опорной чашкой на плече рычага подвески.

2. Поднять домкрат для того, чтобы поставить пружину на соответствующее место.

Внимание! В автомобилях с кузовом комби одновременно с пружиной следует установить амортизатор. 3

Прикрепить металло-резиновую втулку балки задней оси к кузову, затянув болты ее крепления соответствующими моментами

3. Прикрепить металло-резиновую втулку балки задней оси к кузову, затянув болты ее крепления соответствующими моментами.

4. Установить нижнее крепление амортизатора (в автомобилях с кузовом комби), а также соединение тормозного шланга на держателе кузова и зафиксировать его.

6. Установить полуось со ступицей колеса. Прикрепить ступицу колеса четырьмя новыми болтами к рычагу подвески, затягивая их соответствующим моментом.

7. Установить изнутри несущего тормозного щита пластиковый кожух наружного приводного шарнира полуоси.

8. Установить тормозной барабан.

9. Установить колесо, завинтить гайки крепления колеса, опустить автомобиль и затянуть гайки крепления колеса соответствующим моментом.

Пружины задней подвески Ford Sierra Estate

22# Ford Sierra. Задняя подвеска.

Форд Скорпио. Замена задних пружин.

Замена передних амортизаторов, пружин, опорных подшипников Форд Фокус 2

задняя подвеска Форд Сиерра с АБС #45DriftSierra

Источник

Дела трансмиссионные. Часть 1. Облегчённый маховик и комплект сцепления от RS2000.

Задумалось мне, в своё время, установить усиленное сцепление с облегчённым маховиком, гидравлическим выжимным и коробкой от лупатого.

Поскольку вместить всю информацию о переделках и нужные фотографии в одну статью не получиться, попробую расписать всё поподробнее. Процесс доработки некоторых деталей всё ещё идёт, поэтому выкладываю только проверенную информацию и обкатанные решения.

Все впечатления от установки всех компонентов опишу в последней части.

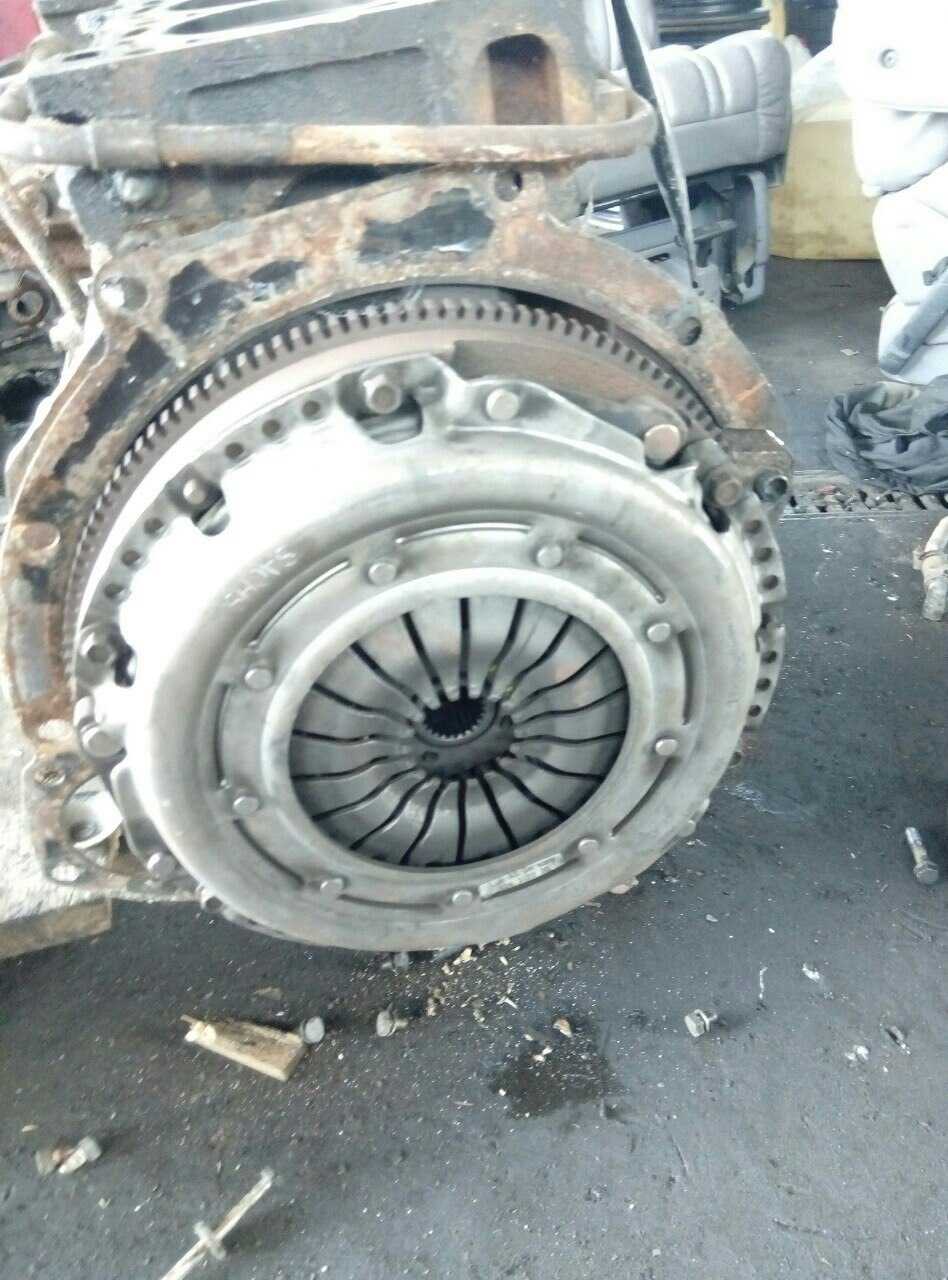

Пару лет назад в Польше был приобретён полносильный мотор DOHC 16V (150hp/190Nm в стоке) от Escort RS2000 MK5 с бонусом в виде «сэндвича» сцепления.

Что мы получаем при установке «сендвича» от RS2000:

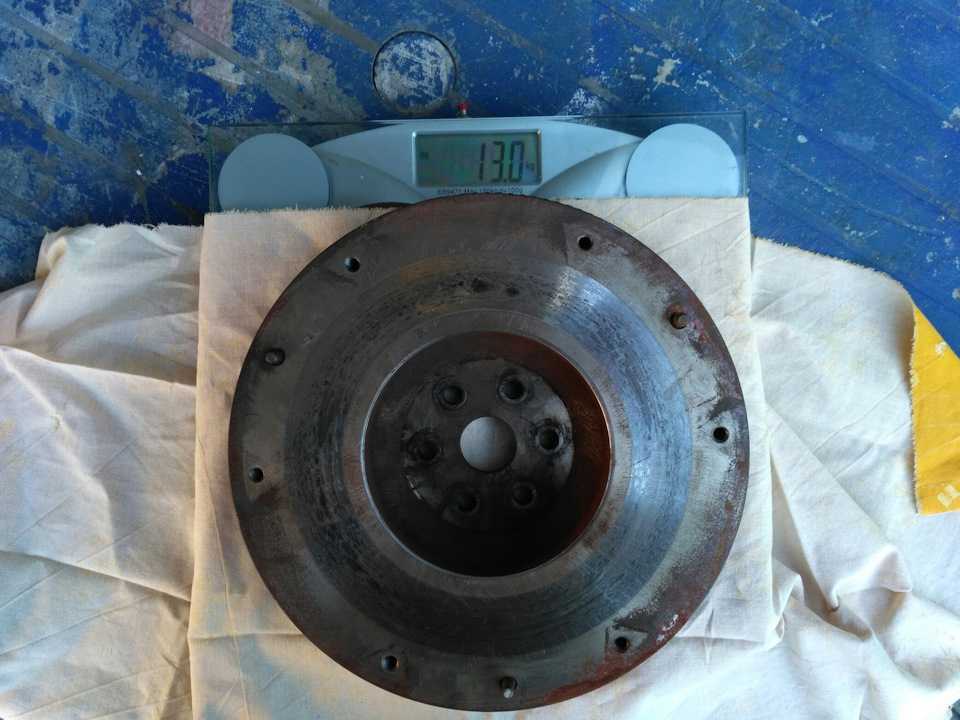

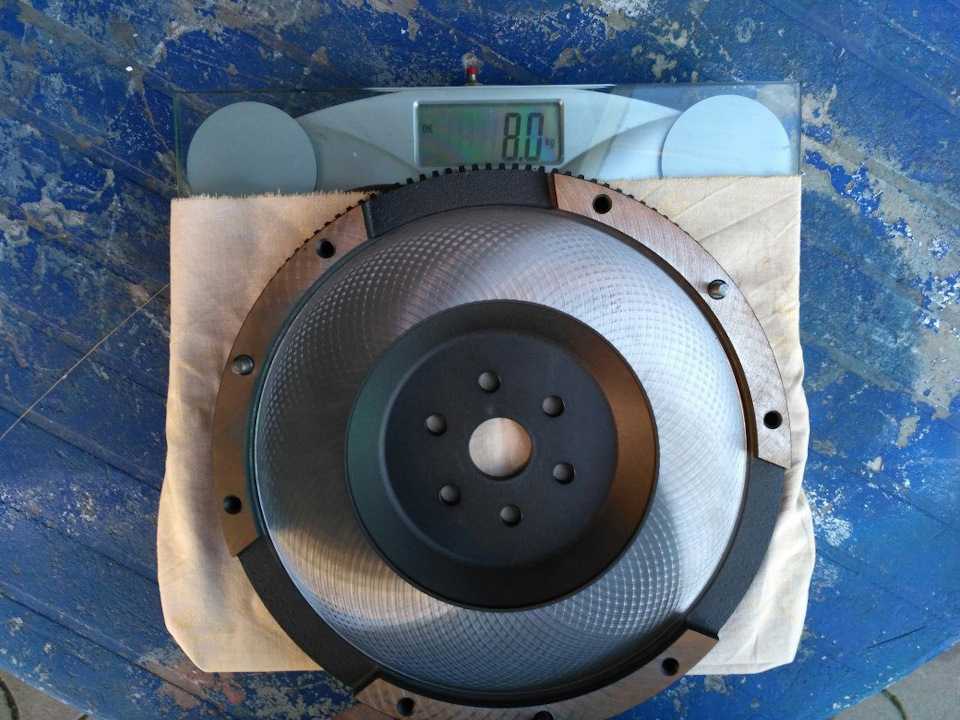

— облегчённый маховик весом в 8 кг, против 13 на sierra уже в стоке— диск сцепления диаметром в 240 мм против 215— большую ширину фрикционных накладок на диске сцепления— маховик становятся болт-он на блок DOHC (любой)

В чём минусы сцепы от RS2000:

— цена нового диска сцепления около 100-120$ LUK 324019610 или $70 за SACHS 1878008031 (судя по фото в интернете — не лучшего качества)— цена на новую корзину порядка $150 LUK 124012220 (made by Sachs) + снято с поставок— цена за весь комплект сцепления, из которого выжимной можно выбросить — SACHS 3000707001 около $300 (в своё время упустил на ebay распродажу за $150)— головная боль с подбором диска сцепления схожих параметров подешевле— «сендвич» становится болт-он к блоку, но не будет работать со стандартной вилкой сцепления

Учитывая несладкие цены на диск сцепления и оригинальную корзину было принято решение подобрать новый диск от Transit’a SACHS 1862347131 ценой в $65 вместо родного за $120. В итоге затея провалилась. Толщина стандартного диска RS2000 с изношенными фрикционными накладками 7 мм (я не знаю исходную, заводскую толщину диска, но скоро узнаю). Толщина диска Transit — 8 мм. Сама тарелка на стандартном диске имеет меньшую высоту в сравнении с диском от Transit и посадочное под шлицы первичного вала на диске от RS2000 утоплено в ступицу с обеих сторон, а в диске от Transit выступает на несколько мм. При установке кажется, что «тарелка» упирается в лепестки корзины и выламывают её.

Ок, берём другой крутой диск QH C873AF от Transit’a MK4 со спаркой: сделан из нормального металла, а не соплей, на двойных заклёпках, с шестью демпферными пружинами и очень маленьким межвитковым расстоянием между ними, с высотой тарелки такой же как и на RS и толщиной диска в 9 мм – он также выламывает корзину.

Источник

Установка

1. Установить картер сцепления на картере коробки передач, затягивая болты его крепления соответствующим моментом.

2. При помощи соответствующей втулки установить на прессе новое кольцо на выжимной подшипник.

3. Смазать графитовой или молибденовой (МОS2) смазкой поверхность скольжения выжимного подшипника и втулки его направляющей.

4. Установить подшипник на втулку.

5. Вдавить конец вилок в их гнездо таким образом, чтобы эластичные окончания обхватили шаровую цапфу.

6. Зацепить возвратную пружину на вилки выключения сцепления.

7. Убедиться, что эластичные окончания вилок сжимают шаровую цапфу.

8. Установить диск сцепления гладкой стороной в направлении маховика. Вставить центрирующий стержень 21.044 в отверстия диска сцепления и маховика.

9. Установить ведущую часть сцепления и затянуть его болты попеременно накрест соответствующим моментом.

Форд Скорпио. Замена сцепления.

15# Ford Sierra. Снятие коробки.

Ремонт Ford Sierra 2.0i Замена троса спидометра Настройка ДМРВ

Замена СЦЕПЛЕНИЯ и МКПП. Не наделай ошибок!

замена ремкомплекта педали сцепления Форд Транзит, Ford Tranzit 1986-1998

Замена сцепления комплект Luk 622 0175 06 на Ford Scorpio

Источник

Замена задних амортизаторов Ford Sierra Estate

Показать панель управления

Опубликовано: 25 мар 2013
Показан процесс замены задних амортизаторов. Замена производилась в комплексе с рядом других работ и отличалась от обычной замены амортизаторов. При обычной замене амортизаторов достаточно установить автомобиль на небольшую эстакаду, которая позволит вынуть амортизатор сквозь отверстие заднего рычага. Далее, отворачивается верхнее крепление амортизатора к кузову, а затем нижнее крепление амортизатора к рычагу. Работы без эстакады. Установить стопорные колодки (башмаки) под колеса. Установить домкрат под рычаг подвески( как показано в видео). Поднять и демонтировать колесо. Подложить страховочную опору под кузов в районе опоры поперечной балки задней подвески. Далее, все как показано в видеоролике. В случае использования подъемника, при вывешивании колес, обязательно отсоедините стопорную скобу тормозного шланга в месте крепления его к заднему рычагу и протолкните шланг вверх, для того, чтобы предотвратить вывешивание рычага на тормозном шланге. При откручивании верхней опоры амортизатора необходимо опереть рычаг в домкрат, во избежании «выстрела» рычага под действием пружины. Ход рычага больше хода поршня амортизатора.Написал много, хотя все просто;)
Авто/Мото

Дела трансмиссионные. Часть 2. MT75 и гидравлическая система сцепление от Scorpio MK2.

С момента покупки машины мне не нравилась работа моей коробки: разболтанный ход кулисы, несмотря на нормальные включения любой передачи и стук первичного вала при отпускании сцепления на холостых, который лечится только разбором КПП и заменой подшипника первичного вала. Конечным пунктом стал изношенный синхронизатор третьей передачи, втайне ждавший короткоходную кулису, чтобы проявить себя при очень быстрых переключениях.

Поскольку комплект сцепления от RS2000 изначально работал с переднеприводной коробкой MTX75, высота комплекта RS отличается от высоты сендвича стандартного сиеровского сцепления. Помимо этого работой выжимного подшипника в MTX75 заведует не просто лапа, а механизм с направляющими и внедрить его в сиерровскую коробку получиться чуть менее, чем никак.

Есть много различных вариантов как заставить всё это работать – голь на выдумки хитра.

Можно покупать ГТЦ от вазов, ланосов и «колхозить», изготавливать кронштейны, переделывать педаль и т.д.

Никого не хочу обидеть и ничего не имею против такого внедрения. Просто в моём случае меня сопровождала замена коробки, а если её менять – есть второй, наименее проблематичный вариант.

Учитывая тот факт, что инженеры Ford’а снарядили Scorpio 2 аналогичной коробкой, в которой как раз работал гидравлический выжимной встал вполне законный вопрос: зачем использовать научный метод гаражной инженерии и что-то выдумывать, если можно применить уже годами проверенное и отработанное решение?

Справедливости ради стоит отметить, что на сиеррах это решение как раз и не применялось, но система сцепления на лупатом имеет замкнутый контур и не подвязана ни под работу мотора, ни под электронику, хоть и отдельного расширительного бачка для главного цилиндра нет – у тормозов и сцепления одна ёмкость.

В данном случае не нужно ничего «мудрить». Ищем лупатого донора и снимаем с него весь узел: педаль, главный цилиндрик, трубка «мама», трубка «папа», гидравлический выжимной, обычный выжимной и болты крепления.

Источник

Двигатель

Поменять антифриз Форд SierraКак заменить бензонасос Форд Сиерра своими рукамиПоменять блок управления двигателем Форд Сиерра своими рукамиРемонт водяного насоса Форд СиерраСнять впускной коллектор Ford Сиерра своими рукамиПоменять втулку на стартере Ford SierraУстановка втулки шатуна Форд СиерраКак снять выпускной коллектор Ford Sierra своими рукамиЗамена гидрокомпенсаторов Форд SierraПоменять головку блока цилиндров Форд SierraЗамена датчика давления масла Форд Сиерра своими рукамиПоменять датчик детонации Форд Sierra своими рукамиРемонт датчика кислорода Форд Sierra своими рукамиРемонт датчика коленвала Форд SierraЗамена датчика массового расхода воздуха Форд SierraРемонт датчика охлаждающей жидкости Ford SierraУстановка датчика распредвала Форд SierraКак поменять датчик температуры Форд Сиерра своими рукамиПоменять датчик уровня топлива Ford СиерраУстановка датчика холостого хода Форд Sierra своими рукамиЗаменить дмрв Форд Сиерра своими рукамиСнятие клапанной крышки Ford SierraКак заменить компрессор кондиционера Форд СиерраРемонт крана отопителя Ford Сиерра своими рукамиСнятие крышки двигателя Ford SierraЗамена масла в акпп Ford СиерраЗаменить масло в двигателе Форд Sierra своими рукамиПоменять маслосъемные колпачки Форд Sierra своими рукамиКак поменять маслосъемные кольца Ford СиерраПоменять масляный насос Форд Сиерра своими рукамиЗаменить направляющие втулки клапанов Ford Sierra своими рукамиЗамена натяжителя цепи грм Форд Sierra своими рукамиРемонт натяжного ролика ремня генератора Форд Sierra своими рукамиЗаменить опоры двигателя Форд SierraЗаменить охлаждающую жидкость Ford SierraЗамена подушек двигателя Форд SierraУстановка подшипника коленвала Форд Sierra своими рукамиРемонт помпы Форд SierraПоменять поршневые кольца Форд Sierra своими рукамиУстановка прокладки гбц Ford Sierra своими рукамиРемонт прокладки головки блока цилиндров Ford SierraРемонт прокладки клапанной крышки Ford Сиерра своими рукамиЗаменить прокладку коллектора Ford SierraКак поменять радиатор кондиционера Форд Сиерра своими рукамиУстановка радиатора печки Форд SierraЗамена распредвала Форд Сиерра своими рукамиКак заменить расширительный бачок Ford Сиерра своими рукамиКак поменять ремень генератора Ford СиерраКак заменить ремень грм Форд Сиерра своими рукамиКак заменить ремень кондиционера Форд СиерраКак поменять сальник двигателя Ford Сиерра своими рукамиРемонт сальника коленвала Ford СиерраУстановка сальника распредвала Ford SierraУстановка сальников клапанов Ford Sierra своими рукамиКак поменять стартер Ford Сиерра своими рукамиРемонт термостата Форд SierraРемонт топливного насоса Ford SierraКак заменить цепь грм Ford Sierra своими рукамиУстановка шкива коленвала Ford Сиерра

Кузов

Как заменить бампер Форд СиерраПоменять бардачек Ford СиерраЗаменить бачок омывателя Форд Сиерра своими рукамиСнять бензобак Форд SierraРемонт бокового зеркала Форд Сиерра своими рукамиКак поменять вентилятор печки Форд Сиерра своими рукамиЗамена дворников Ford Sierra своими рукамиКуда ставить домкрат Ford SierraСнять заднее крыло Форд СиерраСнятие заднего сиденья Форд Сиерра своими рукамиЗаменить заднее стекло Форд СиерраКак снять задней обшивки двери Ford СиерраПоменять защиту двигателя Ford SierraКак поменять защиту картера Ford Sierra своими рукамиПоменять зеркало заднего вида Форд Сиерра своими рукамиСнятие крышки бензобака Ford СиерраУстановка личинки замка Форд Sierra своими рукамиКак заменить лобовое стекло Форд СиерраСнятие лючка бензобака Ford Sierra своими рукамиСнятие обшивки багажника Форд Sierra своими рукамиКак снять обшивку водительской двери Форд СиерраСнять обшивку потолка Форд Сиерра своими рукамиСнять обшивку салона Форд SierraСнятие обшивки сиденья Ford SierraСнятие панели приборов Форд Сиерра своими рукамиСнятие переднего крыла Форд СиерраСнятие переднего сиденья Форд Сиерра своими рукамиСнять переднюю обшивку двери Форд Сиерра своими рукамиСнять подголовники Ford SierraСнять подушку безопасности Форд Sierra своими рукамиСнять приборную панель Ford SierraУстановка резинок на дворниках Ford Sierra своими рукамиКак поменять ремень безопасности Ford СиерраКак снять решетку радиатора Ford Сиерра своими рукамиСнятие ручки стеклоподъемника Ford СиерраСнятие стеклоподъемника Ford СиерраПоменять уплотнитель двери Форд Сиерра своими рукамиКак заменить форсунку омывателя Форд Сиерра своими рукамиУстановка щеток стеклоочистителя Ford Sierra

Электрика

Снятие аккумулятора Ford SierraЗаменить батарейку в брелке Форд SierraЗаменить батарейку в ключе Ford Sierra своими рукамиКак заменить батарейку в пульте Форд SierraКак поменять блок предохранителей Ford Sierra своими рукамиПоменять втягивающее реле Ford СиерраПоменять габаритную лампу Форд SierraКак поменять задний фонарь Форд СиерраСнятие задней фары Ford СиерраЗамена замка зажигания Ford СиерраРемонт катушки зажигания Форд Sierra своими рукамиСнятие кнопки стеклоподъемника Ford SierraРемонт лампы ближнего света Ford СиерраЗамена лампы в бардачке Форд СиерраУстановка ламп в габаритах Форд Sierra своими рукамиПоменять лампу в дальний свет Ford SierraЗамена ламп в задний ход Форд Sierra своими рукамиЗамена ламп в поворотниках Ford СиерраЗамена ламп в приборной панели Форд SierraПоменять лампу в противотуманных фарах Ford СиерраПоменять лампу в ПТФ Форд Сиерра своими рукамиЗамена лампы в фарах Форд SierraКак заменить лампу освещения салона Ford SierraРемонт лампы стоп сигнала Ford СиерраЗаменить лампы задних фонарей Форд СиерраСнятие левой фары Форд Sierra своими рукамиКак снять моторчик стеклоподъемника Форд Сиерра своими рукамиКак снять переднюю фару Ford Сиерра своими рукамиСнятие правой фары Ford SierraПоменять предохранители Ford СиерраЗаменить предохранитель прикуривателя Форд СиерраЗамена противотуманных ламп Ford Sierra своими рукамиКак поменять реле поворотов Ford СиерраУстановка реле стартера Форд SierraРемонт реле стеклоочистителя Ford SierraЗамена свечей зажигания Ford Sierra своими рукамиПоменять щетки генератора Ford SierraСхема акпп Форд Сиерра своими рукамиЭлектросхема акустической системы Ford СиерраСхема бензонасоса Ford SierraЭлектросхема блока предохранителей Ford Sierra своими рукамиЭлектросхема блока управления двигателем Форд СиерраЭлектросхема вентилятора охлаждения Форд СиерраСхема включения бензонасоса Форд SierraЭлектросхема включения вентилятора охлаждения Форд Sierra своими рукамиЭлектросхема включения кондиционера Форд SierraЭлектросхема включения переднего моста Форд SierraСхема включения стартера Ford SierraСхема включения фар Ford Sierra своими рукамиЭлектросхема генератора Форд Sierra своими рукамиЭлектросхема датчика давления масла Форд SierraЭлектросхема датчика кислорода Ford СиерраСхема датчика охлаждающей жидкости Ford SierraЭлектросхема датчика скорости Ford СиерраЭлектросхема датчика температуры Ford Sierra своими рукамиСхема датчика уровня топлива Ford СиерраСхема двигателя Форд Sierra своими рукамиСхема дворников Ford SierraСхема зажигания Форд Сиерра своими рукамиСхема замка зажигания Форд СиерраСхема звукового сигнала Форд Сиерра своими рукамиСхема инжектора Ford Сиерра своими рукамиСхема карбюратора Ford Сиерра своими рукамиСхема корректора фар Форд SierraЭлектросхема освещения салона Форд SierraСхема отопителя Ford СиерраЭлектросхема охлаждения двигателя Форд СиерраЭлектросхема панели приборов Форд СиерраЭлектросхема передних фар Форд SierraЭлектросхема печки Форд SierraЭлектросхема приборной панели Ford СиерраСхема проводки Форд Sierra своими рукамиЭлектросхема противотуманных фар Ford SierraЭлектросхема реле бензонасоса Ford Sierra своими рукамиСхема реле давления Форд СиерраЭлектросхема реле поворотов Форд Сиерра своими рукамиСхема реле регулятора Ford SierraСхема реле стартера Ford SierraЭлектросхема системы впрыска Ford Сиерра своими рукамиЭлектросхема системы зажигания Ford Sierra своими рукамиСхема системы кондиционирования Форд SierraСхема системы охлаждения Форд SierraСхема системы управления двигателем Форд Сиерра своими рукамиСхема стартера Форд СиерраЭлектросхема стеклоочистителя Форд СиерраСхема стеклоподъемников Форд СиерраСхема стоп сигналов Форд СиерраСхема топливного насоса Ford SierraЭлектросхема топливной системы Форд Сиерра своими рукамиЭлектросхема тормозной системы Форд SierraСхема центрального замка Ford SierraСхема щитка приборов Форд SierraЭлектросхема эбу Ford СиерраКоды ошибок Ford Сиерра

Распределитель зажигания Ford Scorpio

Общие сведения

Распределитель зажигания двигателя OHC

1 – крышка,
2 – ротор распределителя,
3 – распределитель зажигания,
4 – уплотнительное кольцо,
5 – разъем

Распределитель зажигания двигателя DOHC

1 – наконечники высоковольтных проводов,
2 – винт крепления крышки,
3 – крышка,
4 – ротор распределителя,
5 – болт,
6 – привод распределителя

Высоковольтные провода и свечи зажигания двигателя DOHC

1 – свеча зажигания,
2 – наконечник,
3 – высоковольтные провода,
4 – держатели высоковольтных проводов

Положение ротора распределителя перед и после снятия

ВСЕ ДВИГАТЕЛИ, КРОМЕ V6 2,4 и 2,9 дм3

Предупреждение

Распределитель зажигания не должен сниматься без серьезной причины, так как точность установки угла опережение зажигания, достигнутая в производстве вряд ли может быть восстановлена.

Порядок выполнения

1. Снять отрицательный провод с аккумулятора.
2. Снять крышку распределителя.
3. Используя ключ, за болт шкива коленчатого вала, повернуть двигатель до установки поршня 1 цилиндра в точку зажигания, то есть когда: – установочные метки находятся в положении совмещения; – ротор распределителя совмещен с контактом высоковольтного провода 1 цилиндра.
4. Когда цилиндр находится в положении зажигания, ротор должен совместиться с пазом на корпусе распределителя.
5. Отжать зажим блокирования на многовыводном разъеме распределителя и отключить разъем.
6. Нанести метки совмещения на распределителе и двигателе, затем отвинтить болт крепления распределителя и зажимную планку. На двигателях V6 из-за ограниченного доступа необходимо использовать специальный ключ. Если установлена поддерживающая скоба, отвинтить ее.
	7. Снять распределитель зажигания, отметив новое положение ротора распределителя. В качестве запасных частей к распределителю (2) поставляются ротор распределителя и уплотнительное кольцо круглого сечения (1).
8. При установке распределителя зажигания, установить ротор в положение, в котором он находился после снятия, то есть он должен быть повернут на 20° по часовой стрелке от момента зажигания 1 цилиндра.
	9. Установить распределитель зажигания на двигатель, при этом ротор распределителя должен повернуться против часовой стрелки и установиться в положение, в котором он находился перед снятием, в противном случае повторить установку. Правильная установка распределителя зажигания определяется по совмещению метки (1) на роторе с выступом (2) на корпусе распределителя. Для точного совмещения метки и выступа необходимо повернуть корпус распределителя в одну или другую сторону.
10. Установить зажимную планку и закрепить распределитель болтом.
11. Дальнейшая установка производится в последовательности, обратной снятию.

3Предупреждение

Распределитель зажигания не должен сниматься без серьезной причины, так как точность установки угла опережение зажигания может быть достигнута только с использованием специального оборудования.

Положение ротора до и после установки на двигатель V6 2,4 и 2,9 дм3

С – метка на корпусе

Порядок выполнения

1. Снять отрицательный провод с аккумулятора.
2. Снять высоковольтные провода со свечей зажигания.
3. Снять крышку распределителя зажигания и переместить ее в сторону вместе с проводами.
	4. Провернуть двигатель за болт крепления гасителя крутильных колебаний в точку установки поршня 1 цилиндра в момент зажигания (12° до верхней мертвой точки), совместив метку на шкиве коленчатого вала (1) с делением 12° на шкале установки момента зажигания (2).
5. При отсутствии метки на шкиве коленчатого вала, нанести метки совмещения для того, чтобы в дальнейшем точно установить ротор распределителя.
6. Отметить положение пластины установки распределителя зажигания относительно блока цилиндров.
7. Отсоединить разъем от распределителя зажигания.
	8. Отвинтить болт (1) крепления и снять распределитель зажигания (2).
9. Установить распределитель зажигания так, чтобы совместились метки установки.
10. После установки распределителя, вращая корпус распределителя совместить контакт ротора с меткой С на корпусе (см. рис. Положение ротора до и после установки на двигатель V6 2,4 и 2,9 дм3) и закрепить распределитель в этом положении болтом.
11. Дальнейшая установка производится в последовательности, обратной снятию.
12. Прогреть двигатель и проверить установку угла опережения зажигания.
