Схема рулевого управления ваз 2110

Диагностика рулевой системы

Предположим, вы заметили за вашим авто нехарактерный дребезг при езде? Как же всё-таки понять, что настало время произвести ремонт рейки? Способов диагностики не так уж и много, они предельно просты и не потребуют от вас особой изощрённости:

1. Проверяем рулевой механизм в точке объединения рулевого вала и рейки. Если он поддаётся усилию и слышен характерный стук — вероятнее всего проблема в отсутствии смазки игольчатого подшипника;
2. О наличии люфта по причине изношенной втулки либо банальной недостаточной затяжке основных узлов можно сделать вывод, взявшись за стык рулевой тяги под капотом вашего авто.

Если с необходимостью восстановления рейки мы уже определились, самое время определиться и с методикой её ремонта.

Сразу стоит оговориться насчёт ремонта рулевой рейки от ваз 2110 своими руками — процесс весьма трудозатратный, нервный и неблагодарный. Рекомендуется определиться, что для вас проще: потратить возможно целый день, занимаясь тяжелой и кропотливой работой, купить новую рейку, либо отдать примерно 3000 руб. за ремонт в сервисном центре?

В защиту ремонта своими руками отметим, только вы сами способны выполнить работы с должной серьёзностью и ответственностью, продиктованной любовью к собственному авто. Ремонт рулевой рейки ваз своими силами будет куда дешевле, но желательно заручиться помощью товарища при обратном монтаже реечного механизма на своё место под капотом — в одиночку это делать абсолютно нецелесообразно.

Необходимый инструмент и запчасти для самостоятельного ремонта:

Ремкомплект рулевой рейки ВАЗ 2112

Самый дешёвый ремкомплект для ремонта рулевой рейки от ваз 2110 своими руками будет стоить в районе 200-250 руб. Более полный и универсальный набор запасных частей обойдётся нам примерно в 500 руб. Также рекомендуется обязательно заменить центральную гофру (цена её примерно 250 руб).

В общей сложности получается минимум 500 рублей. При этом, купить полностью новый реечный механизм обойдётся примерно в 1100 руб. Из инструмента нам в обязательном порядке понадобится:

спецключ 2110, представляющий собой полый восьмигранник;
ключ с длинной рукояткой и восьмигранной насадкой на 15 мм;
трещотка с головками на 10 и 13 мм;
набор слесарного инструмента;
монтировка;
домкрат.

И Следующие материалы:

проникающая смазка для заржавевших болтов или керосин (во втором случае также понадобится шприц);
солярка, бензин или иное средство для промывки деталей;
смазка Литол-24, в идеале же ФИОЛ.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

↑ Принцип работы рулевого механизма

Картер рулевого механизма 5 – литой, из алюминиевого сплава. В нем на двух подшипниках установлена приводная шестерня 26, которая находится в зацеплении с рейкой 19. Передний подшипник 25 (на торце вала) – роликовый, задний 27 (ближе к рулевому валу) – шариковый.

Осевому перемещению вала препятствует шариковый подшипник – его внутреннее кольцо удерживается на валу стопорным кольцом 28, а наружное прижимается в картере рулевого механизма к торцу гнезда подшипника гайкой 31 на валу приводной шестерни.

В выточке гайки находится уплотнительное кольцо 30, а между гайкой и стопорным кольцом – защитная шайба 29. Отворачиванию гайки препятствует зубчатая стопорная шайба. Гайка закрыта защитным чехлом (пыльником) 16, насаженным на вал приводной шестерни. На пыльнике и картере рулевого механизма имеются метки для установки рейки в среднее положение (при регулировке схождения колес).

Рейка поджимается к зубьям приводной шестерни пружиной 22 через металлокерамический упор 21, уплотненный в картере резиновым кольцом 20. Пружина, в свою очередь, поджимается регулировочной гайкой 23 (внутренний восьмигранник на «17») со стопорным кольцом 24, создающим сопротивление ее отворачиванию.

Компенсация теплового расширения

Для компенсации теплового расширения деталей между гайкой и упором рейки при сборке рулевого механизма выставляют зазор 0,12 мм (максимально допустимый зазор в процессе эксплуатации – 0,2 мм), после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Регулировка зазора между шестерней и рейкой

Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.

Если механизм разбирали, то вначале устанавливаем упор рейки с уплотнительным кольцом до касания рейки, затем вкладываем стопорное кольцо, пружину и наживляем гайку. Затягиваем гайку моментом 1,12-1,37 кгс•м, затем отпускаем ее на два деления (24°), чем обеспечивается зазор 0,12 мм между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий.

Момент сопротивления вращению шестерни исправного рулевого механизма во всем диапазоне хода должен находиться в пределах 5,1-20,1 кгс*м при частоте вращения 30 мин -1.

С левой стороны на картер рулевого механизма надет защитный колпачок 17, с правой – напрессована труба с продольным пазом, закрытая защитным гофрированным чехлом 4. Через этот паз и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг, перемещающиеся по пазу при работе рулевого механизма. Тяги крепятся к рейке болтами 13, проходящими через соединительную пластину и распорные втулки резинометаллических шарниров. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, края которой отогнуты на головки болтов.

Смазка приводной шестерни

Для смазки приводной шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника приводной шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Вал рулевого управления состоит из двух частей, соединенных карданным шарниром. Нижняя часть вала соединена с приводной шестерней 26 фланцем с внутренними шлицами и зажимным винтом через эластичную муфту. Верхняя часть вала вращается в трубе кронштейна на двух шариковых подшипниках с эластичными втулками на внутреннем посадочном кольце.

Кронштейн вала рулевого управления крепится в четырех точках к приварному кронштейну кузова: передняя часть – болтами со срезными головками через две фиксирующие пластины, задняя – на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без шайб.

Кронштейн вала рулевого управления и его труба соединены между собой шарнирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться как в вертикальной плоскости, так и в продольном направлении относительно кронштейна, позволяя регулировать положение рулевого колеса. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка.

Как снять?

Давайте пошагово рассмотрим, как производится снятие руля. Это позволит понять принцип работы и не допустить никаких ошибок в процессе. Итак, снятие производится в следующем порядке:

Для начала поставьте колеса прямо. Этого можно и не делать, но в целом при поставленном прямо руле работать будет проще;
Шлицевой отверткой подденьте накладку звукового сигнала и снимите ее. Чтобы не сломать деталь следует поддевать ее максимально равномерно;
Крестовой отверткой открутите 2 винта, которые крепят крышку клаксона;
Крышка снимается, в некоторых случаях ее нужно поддеть отверткой;
Контакты звукового сигнала крепятся на саморезах. Открутите их;
От контакта отсоединяется провод, и его извлекают;
Головкой открутите гайку. Полностью ее откручивать ее не нужно, достаточно просто ослабить;
Возьмитесь за руль двумя руками и сильно дерните его на себя. Это позволит снять деталь со шлицов. Нескрученная до конца гайка позволит избежать резкого срыва рулевого колеса с колонки;
Открутите гайку до конца и снимите руль.

В некоторых случаях рулевое колесо не будет страгиваться с места. В этом случае, вам потребуется помощь. Ваш помощник будет держать руль, а вам нужно наносить сильные удары молотком через мягкую выколотку. Это позволит снять деталь.

Варианты тюнинга

Доработки руля на этой модели обычно касаются установки спортивной версии, или установки детали с другой модели. Оптимальным вариантом считается рулевое колесо от Калины. Но, при желании можно подобрать и другие запчасти. Тут нужно смотреть на количество и размер шлицов. Если они совпадают, то руль можно ставить на машину. Так можно значительно улучшить внешний вид салона.

Выводы

. Как вы могли убедиться, демонтаж этого узла несложен. Но, чтобы сделать его без проблем стоит четко знать, как снять руль на ВАЗ 2110 и 2112. В первую очередь стоит изучить возможные осложнения, которые часто встречаются. Так вы сможете сделать эту работу самостоятельно и в самые короткие сроки.

Что делать если сильно бьет рулевая рейка Ваз 2110

Если на вашем автомобиле Ваз 2110 сильно бьет рулевая рейка – то проблема кроется в сильном износе наконечникнов. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция.

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

Порядок действий:

Снимаем резиновый гофрированный пыльник и удаляем смазку. 2.Производим замену втулки, если она имеет повреждения. 3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью. 4. Устанавливаем новый резиновый пыльник. 5. Затем подтягиваем болт, который регулирует движение втулки.

Снятие рулевой колонки

В данной статье мы хотим поделится с вами такой полезной информацией, как снятие и установка рулевой колонки. Для начала следует объяснить, что рулевая колонка в общем из себя представляет и каковы её функции в вашем авто.

Рулевая колонка — специфический кожух из пластика, внутри которого расположен вал рулевого колеса. Одной из основных функций, которую она выполняет, является гарантия безопасности для водителя и пассажиров в автомобиле в случае его столкновения с какими-либо препятствиями, а также передача усилий, которые прилагаются к рулю, беспрепятственного, простого и лёгкого вращение вилки рулевого колеса и непосредственное обеспечение сильного крепления.

Схема деталей рулевой колонки ВАЗ 2110:

Приступим к пошаговому описанию процесса замены данной детали. Работу следует проводить в случае замены деталей и узлов рулевого управления ВАЗ 2110, 2111, 2112 (Жигули) или при выполнении демонтажа панели приборов.

Демонтаж рулевой колонки с авто

Ваз 2110 рулевой карданчик

Чтобы заменить карданчик, необходимо демонтировать рулевую колонку с автомобиля. Начинаем:

обесточиваем аккумуляторную батарею;
после этого на рулевом колесе снимается накладка крышки выключателя сигнала (для этого поддеваем ее отверткой);
извлекаем накладку с руля;
теперь перед нами предстают два самореза, которые и следует отвернуть фигурной отверткой;
после этого крышка полностью вынимается;

Снятие крышки рулевого колеса

теперь нужно той же фигурной отверткой отвернуть три самореза, которые фиксируют контакт звукового сигнала;
отсоединяем провод и снимаем контакт;
теперь нужно будет взять ключ на 24;
отворачиваем им гайку, которая фиксирует рулевое колесо (делать это надо не полностью, оставляя гайку насаженной на вал);
снимаем руль, потянув его на себя.

Демонтаж рулевого колеса

узел подрулевых переключателей демонтируем;
вынимаем также выключатель зажигания;
берем ключ на 13 и отворачиваем болт, крепящий эластичную муфту (находится под педалями);
отворачиваем болты, фиксирующие вал рулевого управления спереди.

теперь отворачиваем гайки, фиксирующие рулевое управление сзади, используя ключ на 13;
демонтируем рулевую колонку ВАЗ.

Опорный подшипник

Этот элемент позволяет осуществить подвижное соединение штока амортизатора и кузова автомобиля. Ведь не стоит забывать о том, что амортизационная стойка выполняет функцию поворотного механизма. Следовательно, она должна свободно вращаться по оси, имея подвижные опоры внизу и вверху. Опорный подшипник – это простой шарнир. По принципу действия он схож с любым другим подшипником. Но подвеска ВАЗ 2110 (передняя) не сможет нормально функционировать без него

Обратите внимание на то, в каком состоянии находится этот элемент. Дело в том, что при выходе его из строя произойти может что угодно

Например, может появиться стук или скрежет. А если произойдет заклинивание подшипника, то руль и вовсе нельзя будет провернуть. Поэтому старайтесь заменять его своевременно. Да, ремонту он не подлежит, требуется только установка нового элемента.

Шаровая опора

К ступице крепится рычаг передней подвески ВАЗ 2110 с помощью шарового шарнира. Если вы обращались к справочной литературе, то можете знать, что этот узел практически неуязвим. Его сложно сломать и привести в ненадлежащий вид. К сожалению, опора все равно ломается. И во многом ее ресурс зависит от следующих факторов:

Манера езды.
Качество дорожного покрытия.
Изначальное качество изделия.

Очень часто именно по причине поломки шаровой появляется стук передней подвески ВАЗ 2110. Причем он может наблюдаться как при движении автомобиля, так и при посадке-высадке пассажиров. И не имеет значения, с какой скоростью вы двигаетесь, в какую сторону поворачиваете. Но стуки в подвеске не редкость. А если он появился из-за шаровой опоры, то ремонт обойдется не очень дорого.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят продлить жизнь рулевой рейке и другим элементам, входящим в узел управления:

Не реже одного раза в квартал проверяйте состояние рулевого управления на СТО или самостоятельно.
Обращайте внимание на состояние защитного кожуха рулевой колонки.
Пытайтесь ограничить езду по неровной поверхности, особенно на высокой скорости.
Не испытывайте прочность рулевой рейки и всего механизма, трогаясь с места с вывернутым до упора в сторону рулем.
При выявлении люфта или других признаков неисправности рулевой рейки осуществляйте ее ремонт или замену.

Рулевой механизм в сборе с приводом

1 – наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 – поворотный рычаг; 4 – регулировочная тяга; 5 и 7 – внутренние наконечники рулевых тяг; 6 – болты крепления рулевых тяг к рейке; 8 – скоба крепления рулевого механизма; 9 – опора рулевого механизма; 10 – защитный чехол; 11 – стопорная пластина; 12 – соединительная пластина; 13 – резинометаллический шарнир; 14 – демпфирующие кольца; 15 – опорная втулка рейки; 16 – рейка; 17 – картер рулевого механизма; 18 – стяжной болт; 19 – фланец эластичной муфты; 20 – роликовый подшипник; 21 – приводная шестерня; 22 – шариковый подшипник;

23 – стопорное кольцо; 24 – защитная шайба; 25 – уплотнительное кольцо; 26 – гайка подшипника; 27 – промежуточный вал рулевого управления; 28 – пыльник; 29 – защитный колпачок; 30 – уплотнительное кольцо упора; 31 – упор рейки; 32 – пружина; 33 – гайка упора; 34 – стопорное кольцо гайки упора; 35 – заглушка; 36 – пружина вкладыша; 37 – вкладыш шарового пальца; 38 – шаровой палец; 39 – защитный колпачок; А, В – метки на пыльнике и картере; C, D – поверхности на шаровом шарнире и поворотном рычаге

Рулевая колонка

1 – промежуточный вал рулевого управления; 2 – соединительная муфта; 3 – кронштейн крепления вала рулевого управления; 4 – карданный шарнир; 5 – распорная втулка; 6 – втулка опорной пластины; 7 – крестовина карданного шарнира; 8 – игольчатый подшипник крестовины; 9 – опорная пластина; 10 – труба кронштейна вала рулевого управления; 11 – фиксирующая пластина; 12 – приварной кронштейн кузова; 13 – подшипник вала рулевого управления;

14 – верхняя часть облицовочного кожуха; 15 – верхний вал рулевого управления; 16 – держатель контактных пластин; 17 – гайка крепления рулевого колеса; 18 – рулевое колесо; 19 – нижняя часть облицовочного кожуха; 20 – рычаг регулировки положения рулевой колонки; 21 – стопорное кольцо; 22 – оттяжная пружина; 23 – регулировочная втулка рычага; 24 – стяжной болт; 25 – распорная втулка

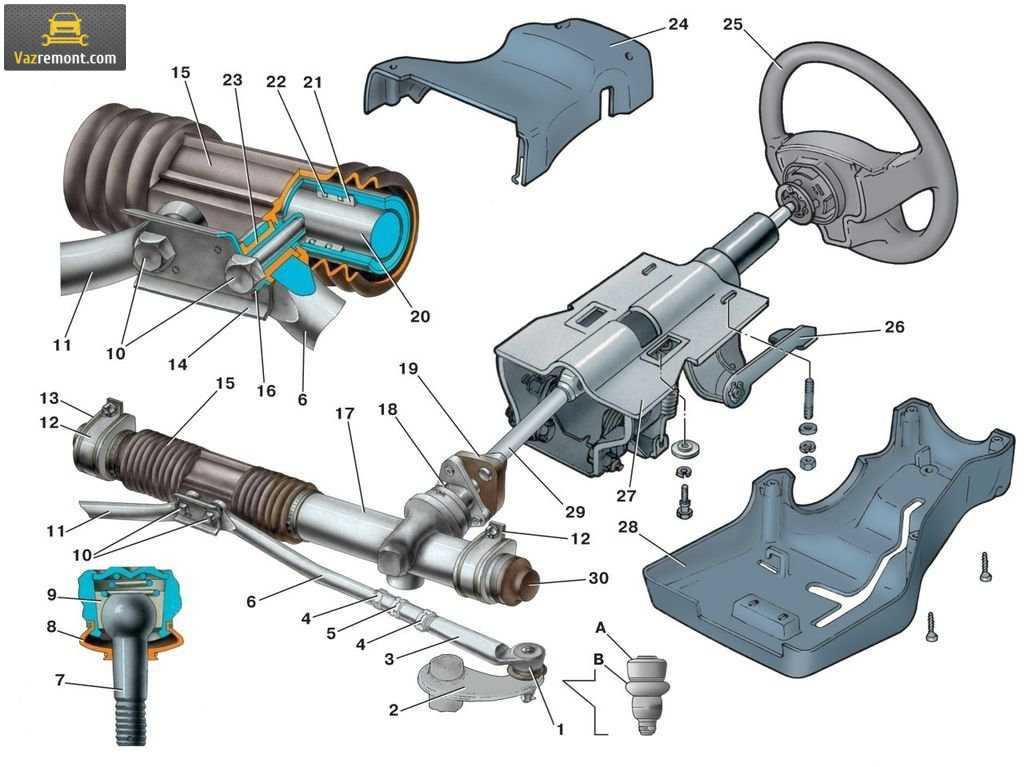

Детали рулевого управления

1 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – распорное кольцо; 5 – рулевой механизм; 6 – уплотнительная прокладка; 7 – упорная пластина уплотнителя; 8 – уплотнитель; 9 – нижний фланец эластичной муфты; 10 – промежуточный вал рулевого управления; 11 – стяжной болт; 12 – распорная втулка; 13 – облицовочный кожух (верхняя часть); 14 – верхний вал рулевого управления; 15 – рулевое колесо; 16 – крышка выключателя сигнала;

17 – регулировочная втулка; 18 – рычаг регулировки положения рулевой колонки; 19 – стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 – кронштейн крепления вала рулевого управления; 22 – подшипник вала рулевого управления; 23 – регулировочная тяга; 24 – наружный наконечник рулевой тяги; 25 – пружинное кольцо; 26 – защитный чехол; 27 – уплотнительное кольцо

Рулевое управление травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом.

Рычаги подвески

В конструкции присутствует система рычагов, которая позволяет автомобилю двигаться максимально устойчиво. В частности, нижний рычаг передней подвески, который крепится при помощи шаровой опоры к ступице, является одним из основных элементов. Он также крепится к элементам кузова посредством резиновых сайлентблоков. Но вот тут следует отметить одну особенность: левая и правая стороны автомобиля будут работать асинхронно, следовательно, весь кузов начнет «гулять». Рычаги не смогут обеспечить устойчивость автомобиля на трассе при прохождении поворотов и иных маневрах. Чтобы избавиться от такого неприятного эффекта, необходимо осуществить установку стабилизаторов

Обратите внимание на то, что такие стабилизаторы имеются как на левой, так и на правой стороне

Рулевой механизм: детали и принцип работы

Автомобили модельной линии «Лада Самара» получили травмобезопасное рулевое управление, которое можно регулировать высоте рулевой колонки. В машине ВАЗ 2110 установлен реечный механизм, в который входят следующие детали:

Стопорное кольцо.
Руль.
Кожух.
Колонка.
Кронштейн.
Рычаг регулировки.
Тяга и наконечники.
Подшипник вала.
Верхний вал.
Отверстие под звуковой сигнал.

Работает рулевой механизм по простому принципу: водитель, поворачивая руль, меняет направление движения автомобиля. Рычаги и валы обеспечивают передачу усилия на ходовую часть ВАЗ 2110. В этой модельной линии электро или гидроусилителя не предусмотрено, поэтому усилий для поворота авто нужно больше, чем на иномарках. Рулевая колонка позволяет регулировать наклон рулевого колеса, настраивается механизм вручную.

Причины, которые приводят к быстрому износу рулевой

Замена рулевой ваз и демонтаж руля

Процесс замены рулевой колодки можно считать завершенным. Для того чтобы не возникала потребность в замене этой детали в дальнейшем, нужно знать причины неисправности рулевой колонки и стараться их предотвращать. Среди причин можно выделить следующие:

Скрип в рулевой колонке. Причиной скрипа может быть износ элементов, неисправность частей блока подрулевых джойстиков, деформация облицовочных панелей;
люфт в рулевой колонке — это более серьезный признак. Люфт в районе рулевого колеса может говорить о том, что шлицевые соединения ослаблены.

При грамотном подходе и качественной установке всех элементов, рулевая колонка может прослужить без замены достаточно долго. Ослабление гаек и болтов соединений может быть причиной появления свободного хода, а со временем и стиранию шлицов. В результате колонка выходит из строя именно потому, что соединения не могут правильно функционировать. Данное видео поможет все грамотно сделать.

Основные признаки, свидетельствующие о неисправности

Не стоит говорить о том, что любой механизм рано или поздно приходит в негодность, выходит из строя. Особенно часто элементы рулевой колонки ваз 2110 изнашиваются, после езды по неровностям и плохим дорогам, что в условиях России очень актуально. Когда карданчик или же другая составляющая рулевой бывает неисправна, слышится характерный стук, свидетельствующий о необходимости замены. Ниже приведены основные признаки, которые характеризуют неисправность карданчика, да и вообще всей рулевой:

когда рулевой вал берется руками в районе соединения с рейкой и шевелится вверх-вниз, то слышен бывает характерный стук.

Процедура снятия

1. Перед началом работ отсоедините минусовой провод аккумулятора.

3. Теперь нужно ослабить болт крепления основания подрулевых переключателей. Сдвиньте его на себя.4.Отсоедините провод от датчика давления масла.5. Разъедините 2 колодки проводов звукового сигнала. Снимите основание подрулевых переключателей.

6. Вставьте ключ в зажигание и поверните его в положение I для того чтобы разблокировать вал рулевого управления.

7. Отсоедините колодку с проводами от выключателя зажигания.

8. Рулевая колонка закручена болтами с отрывными головками. Если у вас нет таких же болтов в запасе, их можно заменить болтами М6 длиной 20 мм.

9. Открутите 2 гайки и 2 болта, снимите шайбы.10. Снимите рулевую колонку со шпилек, сдвиньте на себя и опустите вниз. Открутите болт крепления вала рулевого управления к карданному валу.11. Достаньте болт и снимите рулевую колонку, сняв с вала упорную втулку.12. Выпрессуйте вал рулевого управления из трубы вместе с подшипником. Выпрессовывайте вал в сторону крепления рулевого колеса.13. Снимите с вала передний подшипник.

14. Если у вала рулевого управления изношены или повреждены шлицы или резьба, то замените его.

15. При помощи молотка или выколотки выпрессуйте из трубы кронштейна рулевого управления задний подшипник.

16. Перед установкой подшипников проверьте их на предмет повреждений.

17. Запрессуйте задний подшипник на место. Запрессовывать нужно до упора в бурт трубы. Прикладывайте усилия только к наружному кольцу подшипника. При установке подшипника широкий фланец втулки должен быть направлен наружу.

18. Наденьте передний подшипник на вал. Широкий фланец втулки подшипника должен быть направлен в конец вала.

19. Вставьте вал в трубу так, чтобы задний конец вала зашел в задний подшипник.

20. Запрессуйте передний подшипник до упора в бурт трубы.

21. Установите рулевую колонку в обратном порядку. Упорная втулка устанавливается на вал стороной с большим диаметром.

22. Устанавливайте специальные шайбы болтов крепления кронштейна выступающей частью “а” в противоположную сторону от головки болта.23. При установке основания подрулевых переключателей перед затяжкой болта его крепления отрегулируйте положение основания на рулевой колонке. Для этого установите нижний кожух и сдвиньте основание так, чтобы совпали отверстия под винт в кожухе и основании. После этого аккуратно снимите кожух и затяните болт крепления основания. Установите рулевое колесо в обратном порядке.

Демонтаж рулевой колонки с авто

Ваз 2110 рулевой карданчик

Чтобы заменить карданчик, необходимо демонтировать рулевую колонку с автомобиля. Начинаем:

обесточиваем аккумуляторную батарею;
после этого на рулевом колесе снимается накладка крышки выключателя сигнала (для этого поддеваем ее отверткой);
извлекаем накладку с руля;
теперь перед нами предстают два самореза, которые и следует отвернуть фигурной отверткой;
после этого крышка полностью вынимается;

Снятие крышки рулевого колеса

теперь нужно той же фигурной отверткой отвернуть три самореза, которые фиксируют контакт звукового сигнала;
отсоединяем провод и снимаем контакт;
теперь нужно будет взять ключ на 24;
отворачиваем им гайку, которая фиксирует рулевое колесо (делать это надо не полностью, оставляя гайку насаженной на вал);
снимаем руль, потянув его на себя.

Демонтаж рулевого колеса

узел подрулевых переключателей демонтируем;
вынимаем также выключатель зажигания;
берем ключ на 13 и отворачиваем болт, крепящий эластичную муфту (находится под педалями);
отворачиваем болты, фиксирующие вал рулевого управления спереди.

теперь отворачиваем гайки, фиксирующие рулевое управление сзади, используя ключ на 13;
демонтируем рулевую колонку ВАЗ.

Полезные советы

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки.

Следующие признаки помогут Вам определить состояние рулевой рейки:1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:1.купить новую рулевую рейку2.восстановить рулевую рейку на СТО3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.2.Более полный комплект с подшипниками и валами стоит порядка 500р.3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая.Снятие и установка рулевой рейки на ВАЗ 2110.Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Ремонтный комплект рулевой рейки:

Сборка рулевой рейки:1.Извлекаем опорную втулку. Поддевается плоской отверткой.

2.Смазываем место под опорную втулку, и через отверстие при помощи отвертки ставится на свое место. Скажу честно, ставится нелегко.

3.Обрезаем уплотнительные кольца.

4.Меняем роликовый подшипник. Правда, лучше его не трогать, достать старый нереально сложно, покрайней мере для меня, не чего лучше не придумал, как только разрубить стамеской на 2-3 части.
