Предохранители audi 100

Блоки реле в ауди с4.

Вся основная коммутация и часть реле на автомобиле ауди с4 находятся в центральном коммутаторе, который расположен под панелью приборов. Добраться до него можно, если снять полку для перчаток, отвернув 5 болтов.

Рис 1 – Болты крепления полки.

Рис 2 – Центральный коммутатор.

Рис 3 – Реле центрального коммутатора.

  1. Разгрузочное реле X – контакта.
  2. Реле звукового сигнала.
  3. Реле омывателя фар.
  4. Реле блокировки стартера и задних фар (автоматической коробки передач), перемычка при механической коробке.
  5. Реле прерывистого режима стеклоочистителя / омывателя стекол.
  6. Реле бензонасоса.

За неимением места в центральном блоке коммутатора, часть реле пришлось расположить в трех разных местах: под капотом, слева в боковой панели в ногах у водителя и правой боковой панели пассажира. Эти блоки реле стали именоваться дополнительными блоками реле.

Первый дополнительный блок реле

и предохранителей расположен слева в моторном отсеке.

Рис 4 – Дополнительный блок реле под капотом.

Сняв крышку, мы увидим следующие реле и термопредохранители.

Рис 5 – Реле дополнительного блока.

  1. Блок управления включения вентилятора.
  2. Реле включения вентилятора системы охлаждения на 1 скорость.
  3. Реле включения вентилятора системы охлаждения на 2 скорость.
  4. Противотуманные фары.
  5. Реле включения электронной блокировки дифференциала.
  6. Блок управления интенсивной мойки стекол.
  7. Свободно.
  8. Реле для фар заднего хода (полноприводного автомобиля с автоматической коробкой передач).
  9. Реле включения электромагнитной муфты кондиционера (автоматически или вручную).
  10. Реле включения электромагнитной муфты кондиционера (Кондиционер без климат контроля).
  11. Реле заднего дворника / мойка стекол.
  12. Свободно.
  13. Реле питания акустики.
  14. Блок контроля ламп.
  15. Блок контроля ламп.
  16. Свободно.
  17. Реле кондиционера (Кондиционер без климат контроля).

А1 – А5, В1 – В5 – Термопредохранители. Информацию о них можете найти в статье предохранители.

Второй блок дополнительных реле

расположен слева под панелью в ногах у водителя.

Чтобы до него добраться нужно, снять боковую панель.

Вытаскиваем заглушку и выворачиваем шуруп.

Снимаем полоску на пороге, поддев ее плоской отверткой.

Рис 7 – Снимаем пластмассовую полоску.

Отворачиваем 2 шурупа, и немного отодвинув порог, снимаем боковую панель.

Рис 8 – Болты крепления порога.

Рис 9 – Дополнительный блок реле 2.

Рис 10 – Дополнительный блок реле 2.

Рис 11 – Реле дополнительного блока 2.

  1. Блок управления стеклоподъемниками и электрическим люком.
  2. Блок управления стеклоподъемниками и электрическим люком.
  3. Реле стеклоподъемников и электрического люка.
  4. Реле защиты от перенапряжения (подушки безопасности), комбинированное реле АБС.
  5. Блок управления блокировкой рычага автоматической коробки передач.
  6. Реле для автоматической коробки передач.

Третий блок дополнительных реле

расположен справа под панелью в ногах у пассажира.

Процесс снятия боковой панели аналогичен процедуре описанной в предыдущем пункте.

Рис 12 – Боковая панель в ногах пассажира.

Рис 13 – Дополнительный блок реле 3.

Этот блок реле предназначен для установки дополнительного оборудования автомобилей такси. Дополнительно в этом блоке реле может быть установлено реле управляющее подогревом кислородных датчиков на шестицилиндровых автомобилях и реле подогрева впускной трубы на 4-х цилиндровых двигателях 74 кВт.

Информация собиралась с разных источников и в некоторых из них она была противоречивой, поэтому если вы имеете практический опыт по какому либо из пунктов и у вас имеются разногласия с описанным выше просьба написать об этом на форуме.

Источник

Рекомендации по техническому обслуживанию предохранителей

Замена предохранителя – одно из самых простых и недорогих действий при обслуживании автомобиля, но если один и тот же постоянно перегорает, стоит проверить проводку к тому узлу, в цепи которой он расположен.

С «запасом» предохранитель устанавливать нельзя: если положено 5 А, то при замене его 10-амперным можно получить вышедший из строя прибор или оплавившуюся проводку.

С учетом возраста Ауди 100 С4 и А6 С4, следует обратить внимание на то, сколько лет назад менялась полностью или частично электропроводка. Если больше 10, пора ею заняться

Читать также Все о характеристиках Audi A7 с отзывами владельцев

Система циркуляции

Как и на множестве других автомобилей, воздух в салон может поступать естественным путём через соответствующие воздухозаборники, либо же принудительно, используя в качестве нагнетателя специальный электровентилятор.

Можно было бы добавить, что над самим электродвигателем с крыльчаткой (электровентилятор) располагается ещё и салонный фильтр, позволяющий очищать поступающий в салон воздух, но в случае с Audi 100 этот элемент присутствует только в редких исключениях. Почему-то долгое время в Audi не хотели ставить фильтры, а пришли к этому лишь в самом конце существования модели Audi 100.

Поскольку мы говорим об отопительной системе, циркуляция воздуха также предусматривает прохождение через печной радиатор или же радиатор печки. Он имеет непосредственное соединение с системой охлаждения, то есть по нему циркулирует горячая жидкость охлаждения. Антифриз, залитый в Audi 100, нагревается от работы двигателя, далее проходит через радиатор печки, нагревает его, что позволяет воздуху при прохождении через отопитель также повышать температуру, в результате чего в салоне Audi мы получаем тёплый воздух.

Отопитель салона Audi 100 в сборе

В зависимости от степени открытия заслонок, в салон может поступать воздух разной температуры, что регулируется на панели управления водителем. Если обогрев не нужен, тогда воздух обходит радиатор печки, и поступает напрямую из окружающей среды.

Поскольку в Audi 100 в некоторых комплектациях предусмотрено наличие климат-контроля и кондиционера, поворот регулятора в сторону охлаждения предусматривает прохождение воздуха уже через испаритель.

Основной монтажный блок – № 2

Для автомобилей Ауди 100 С4 выпускавшихся до 1994 года

Расшифровка

А Функция
1 15 Лампы задних противотуманных фонарей
2 15 Система аварийной световой сигнализации
3 25 Звуковой сигнал, стоп-сигнал
4 15 Часы, прикуриватель, климат-контроль, лампы освещения салона и багажника, круиз-контроль, магнитола
5 Не используется
6 5 Лампы правых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря
7 5 Лампы левых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря
8 10 Лампа дальнего света правой фары, лампа индикации включения дальнего света фар
9 Лампа дальнего света левой фары
10 10 Лампа ближнего света правой фары
11 10 Лампа ближнего света левой фары
12 15 Система блокировки дифференциала, лампы фонарей заднего хода, круиз-контроль, система отопления салона
13 15 Топливный насос
14 5 Лампы освещения номерного знака, комбинации приборов, пепельницы, панели климат-контроля, моторного отсека и вещевого ящика
15 25 Электродвигатель стеклоочистителя, лампы указателей поворотов, кондиционер, обогреваемые сопла омывателя ветрового стекла, датчик температуры вентилятора охлаждения двигателя
16 30 Обогреватель заднего стекла, обогреватель зеркал заднего вида
17 30 Система климат-контроля (вентилятор)
18 15 Задний стеклоочиститель
19 10 Система центральной блокировки дверей, противоугонная система, обогреватель замка двери
20 30 Обогреватель сидений
21 10 Блок диагностики
22 Не используется
23 5 Лампа освещения номерного знака
24 Не используется
25 30 Электродвигатели регулировки положения сиденья водителя, блок памяти положения сиденья водителя
26 5 Комбинация приборов, электропривод зеркал заднего вида, система автоматической проверки, блок круиз-контроля (если устанавливается)
27 10 Блок управления зажиганием
28 15 Блок управления впрыском топлива
29 10 Обогреваемый датчик кислорода
30 Не используется
31 Резервные предохранители
Реле
1 Не используется
2 Реле включения 2-й скорости вентилятора
3 Реле включения 1-й скорости вентилятора
4 Не используется
5 Разгрузочное реле
6 Не используется
7 Реле звукового сигнала
8 Реле управления автоматической коробкой передач и противоугонной системой
9 Не используется
10 Реле топливного насоса
11 Не используется

Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год

Предохранители находится с левой стороны панели приборов, под крышкой которая выделяется на общем фоне.

Описание схемы

1. 10А – Правая фара дальнего света и сигнальная лампа дальнего света 2. 10А – Левая фара дальнего света 3. 10А – Правая фара ближнего света 4. 10А – Левая фара ближнего света 5. 5А – Правый габаритный огонь 6. 5А – Левый габаритный огонь 7. 10А – Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка 8. 15А – Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений 9. 10А – Огни стоп-сигнала 10. 15А – Сигнальная лампа аварийной сигнализации 11. 30А – Вентилятор печки, кондиционер 12. 30А – Обогреватели заднего стекла и зеркал заднего вида 13. 25А – Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач 14. 15А – Фонари заднего хода, стекло омыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач 15. 5А – Приборный щиток, зеркала заднего вида, бортовой компьютер 16. 15А – Противотуманные фонари 17. 20А – Топливный насос, прогревочный клапан 18. 15А – Стеклоочиститель заднего стекла 19. 25А – Система диагностики, звуковой сигнал, реле вентилятора 20. 5А – Система круиз-контроля, автоматическая коробка передач 21. 15А – АБС

Способы проверки исправности предохранителей

Для того, чтобы проверить предохранитель, его обязательно следует извлечь из гнезда крепления. Для этого в монтажном блоке имеются специальные пластмассовые щипцы.

Если предохранитель оплавился или контакты подгорели, можно использовать круглогубцы или пассатижи. При проведении демонтажных работ безопаснее отключить положительную клемму аккумуляторной батареи.

Для контроля исправности предохранителя можно использовать следующие методы:

  • Визуальный. Большинство конструкций предохранителей имеет прозрачный или полупрозрачный корпус. Его цвет соответствует номиналу предохранителя. Если предохранитель перегорел, токопроводящяя нить в нем разрушена. Такой контроль не всегда точен. При микротрещине токопроводящей нити или потускневшем корпусе разрыв может быть незаметен. Надежнее воспользоваться измерительным инструментом.
  • С помощью измерительного инструмента. Можно использовать универсальный прибор – мультиметр. Его следует переключить в положение измерений сопротивления (200 Ом – предел). При соединении щупов с контактами предохранителя, сопротивление должно стремиться к нулю (оно может быть немного большим вследствие разряда элемента питания мультиметра). Если прибор будет показывать на ЖК-панели «1», что соответствует бесконечности, предохранитель надо менять. Если прибора под рукой нет, можно использовать следующий метод контроля.
  • Замена предохранителя на заведомо исправный. При отсутствии свободных предохранителей можно на время извлечь его из неиспользуемого гнезда, например, подсветки номера. Необходимо заменять на предохранитель такого же номинала (цвета).

Блок предохранителей в моторном отсеке

  1. реле
  2. диагностический разъем
  3. предохранители 1-21. У автомобилей с дизельными двигателями предохраните­лей 22.
  4. дополнительные предохранители 23-32
  5. четыре запасных предохранителя
  6. обозначение реле на крышке распреде­лительной панели
  7. зажим для снятия и установки предохра­нителей

Схема данного блока

Расшифровка

Назначение
1 15А Противотуманные фары, задние противотуманные фонари
2 15А Аварийная сигнализация
3 30А Звуковой сигнал, обогрев сидений
4 15А Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики
5 30А 2-я скорость вращения вентилятора обдува радиатора
6 5А Задние правые габаритные и стояночные огни
7 5А Задние левые габаритные и стояночные огни
8 10А Правая фара дальнего света, сигнальная лампочка дальнего света
9 10А Левая фара дальнего света
10 10А Правая фара ближнего света, электродвигатель регулировки положения правой фары
11 10А Левая фара ближнего света, электродвигатель регулировки положения левой фары
12 15А Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора
13 15А Топливный насос
14 5А Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер
15 25А Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер
16 30А Обогрев заднего стекла, обогрев зеркал
17 30А Вентилятор обдува салона, автоматический кондиционер
18 5А Электрические зеркала
18 15А Очиститель заднего стекла (Avant)
19 10А Центральный замок, обогрев цилиндра выключателя замка, противоугонная система
20 30А Вентилятор обдува радиатора, 1-я скорость, вентилятор салона
21 10 Диагностический разъем
22 Не используется (автомобили с бензиновыми двигателями)
22 80А Свечи накаливания (автомобили с дизельными двигателями)

Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии)

23 Не используется
24 Не используется
25 5А Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется
26 30А Разъем для прицепа
27 10А Система зажигания/впрыска топлива
28 10А Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется
29 10А Стоп-сигнал
30 5А Регулировка скоростного режима (автомобили с АКП), У автомобилей с дизельными двигателями не используется.
31 15А АБС, блокировка дифференциала
32 10А Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива

Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»

Реле

  1. Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка
  2. Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения
  3. Реле включения вентиляторов
  4. Реле омывателя фар
  5. Х-контакт реле разгрузки
  6. Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением)
  7. Реле звукового сигнала
  8. Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно
  9. Реле интервального режима стеклоочистителя
  10. Реле топливного насоса
  11. Реле вентилятора обдува радиатора для включения 1-й ступени вращения.

Процесс снятия и замены

Замена в любом из блоков Ауди 100 С4 проходит практически одинаково. Поэтому опишем процесс замены на блоке, находящемся с левой стороны приборной панели.

  1. Первым делом снимаете крышку.

    Блок с левой стороны приборной панели

  2. Далее в схеме-расшифровке салонного или подкапотного блока, ищите под каким номером находится отказавший потребитель.
  3. Находите его в панели.
  4. При помощи находящегося в одном из блоков пинцета извлекаете его.
  5. Внимательно рассматриваете его. В случае если он перегорел, то это заметно сразу.

    Перегоревший и целый элементы

  6. Находите аналогичный по цвету и маркировке.
  7. При помощи пинцета устанавливаете на место.
  8. Включаете электроприбор. Если все в порядке и он функционирует нормально, то можно считать, что работа завершена и закрываем крышку блока. Если нет или предохранитель перегорает снова, но уже нужно осмотреть цепь и сам потребитель.

Основной блок

Схема расположения на блоке основном монтажном (модели 90-93 г.в.) под капотом.

Расшифровка в основном монтажном (модели 90-93 г.в.) блоке.

Порядковый номер Обслуживаемые цепи Номинал
1 Противотуманники задние 15
2 Аварийка 15
3 Останов, сигнал 25
4 Разъем сигаретный, салонный свет, круиз, автомагнитола 15
5
6 Габарит правый 5
7 Габарит левый 5
8 Дальняя лампа фары правой, индикация 10
9 Дальний левая 10
10 Ближний правая 10
11 Ближний левая 10
12 Круиз, задний, отопитель салона 15
13 Насос топливный 15
14 Подсветки знака номерного, подкапотного пространства, инструментальной панели, панели климат-контроля 5
15 Дворники, повороты, кондиционер 25
16 Обогрев стекла заднего, зеркал 30
17 Вентилятор печки 30
18 Стеклоочиститель задний 15
19 Противоугонка, центральный замок, обогреватель замка 10
20 Сидений обогрев 30
21 Диагностический блок 10
22
23 Номерной знак 5
24
25 Регулировка сидений 30
26 Приборная панель, зеркала, круиз 5
27 Управления зажигания блок 10
28 Впрыском управления блок 15
29 Лямбда-зонд 10
30 Зап.
31 Зап.

Реле: 2 – привод скорости 1, 3 – привод 1, 7 – , 8 – АКПП и охранная система, 10 – топливный насос.

Подготовка

Так работает электопредохранитель-индикатор.

Если у вас перестал работать какой-нибудь электроприбор, то в большинстве случаев виновником является предохранитель. Перебирать все предохраняющие элементы очень неудобно, поэтому нужно воспользоваться схемой. Она достаточно проста и разобраться в ней сможет даже начинающий автолюбитель. Слева пишется номер предохранителя, далее на какую силу тока он рассчитан и в последнем столбце указано оборудование, за которое он отвечает. Цвет предохранителя зависит от его номинала:

  • красного – 10 ампер;
  • синего – 15 ампер;
  • желтого – 20 ампер;
  • белого – 25 ампер;
  • зеленого – 30 ампер.

Предохранители Ауди 100 c4

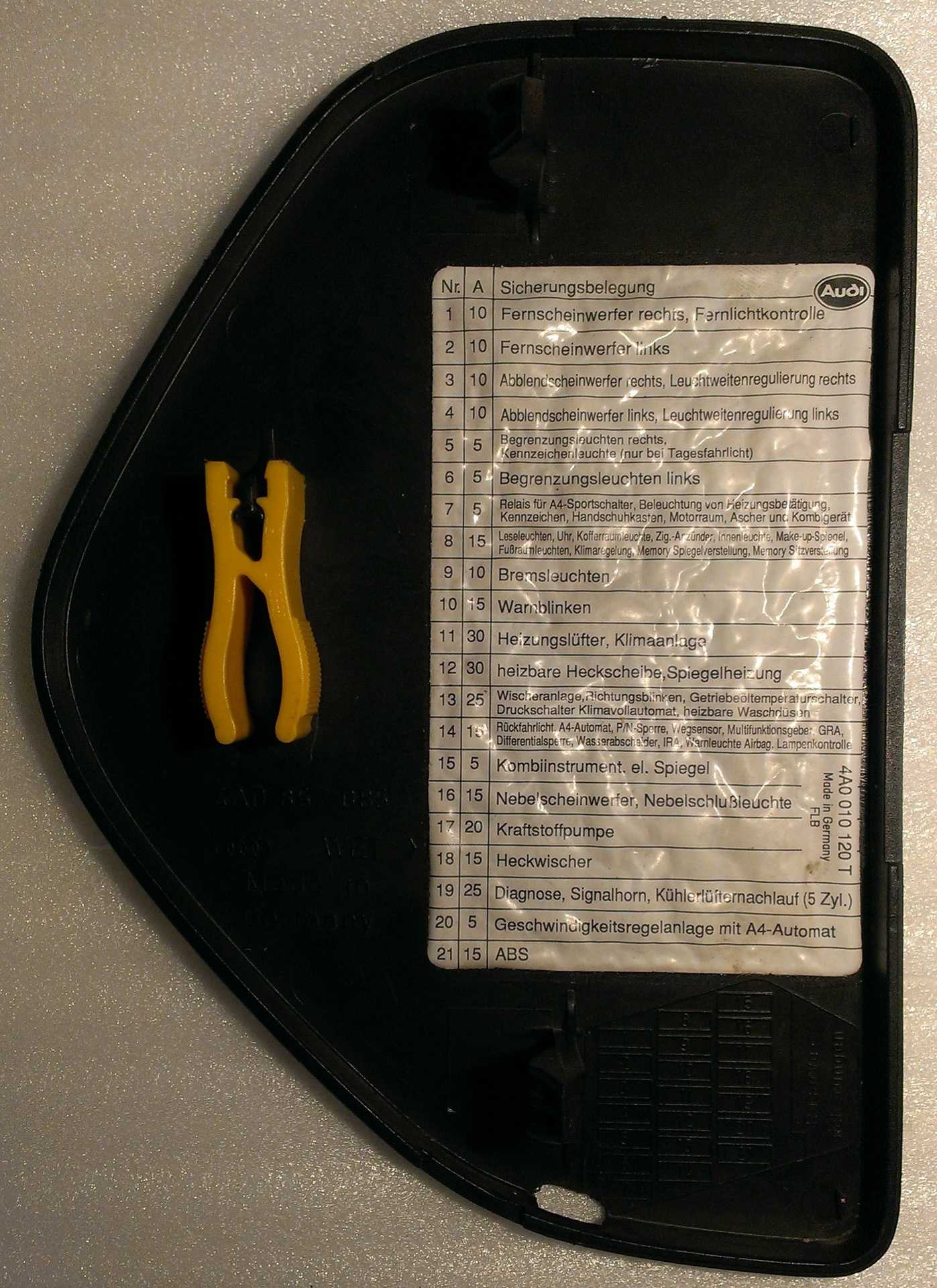

Блок предохранителей у Ауди 100 С4/A6 находится на левом торце торпеды под крышкой. Крышка снимается поддеванием отверткой.

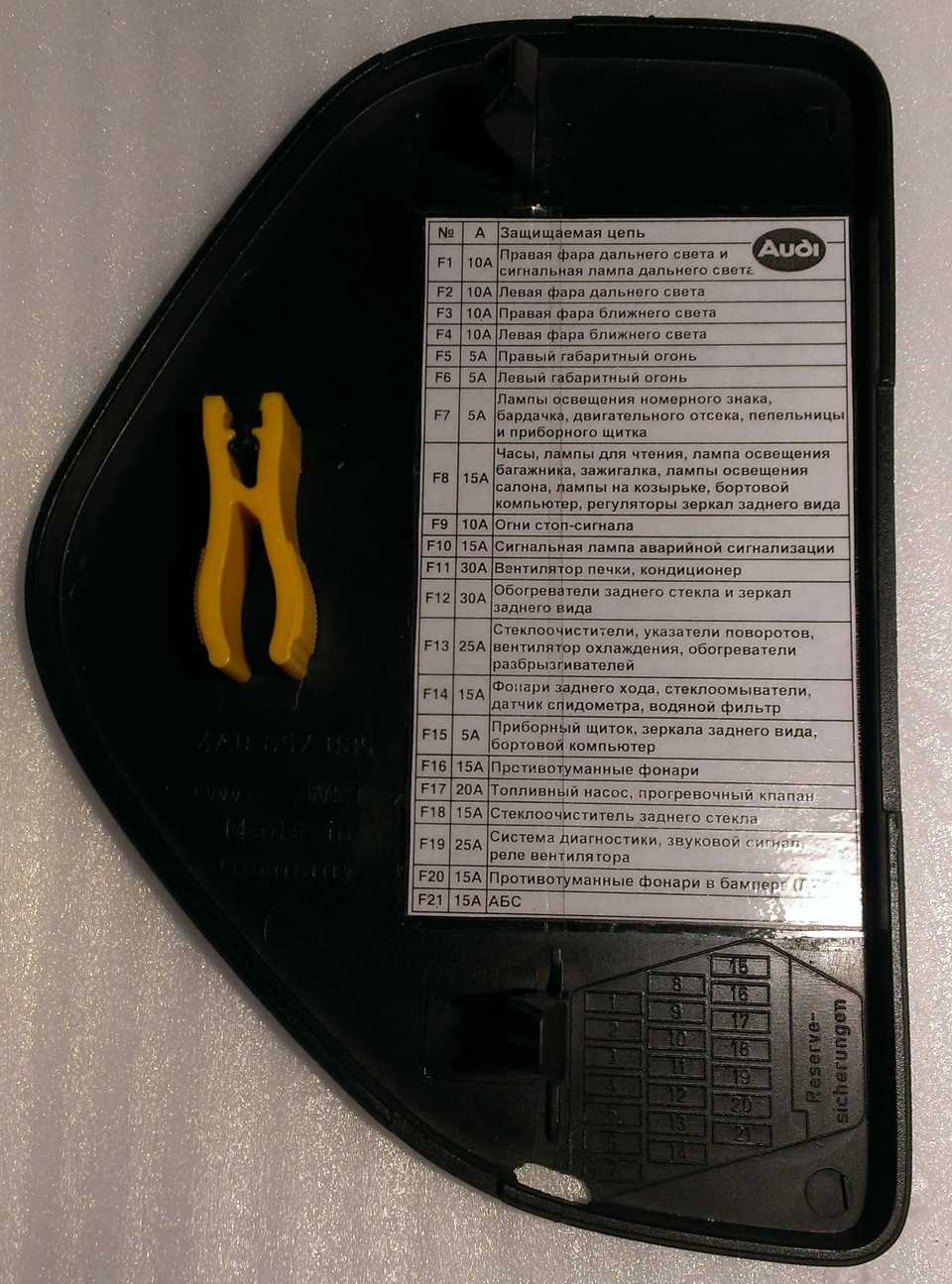

Вариант на русском языке:

Расшифровка предохранителей представлена в этой таблице:

Предохранитель Ампер Защищаемая цепь
1 10А Правая фара дальнего света и сигнальная лампа дальнего света
2 10А Левая фара дальнего света
3 10А Правая фара ближнего света
4 10А Левая фара ближнего света
5 Правый габаритный огонь
6 Левый габаритный огонь
7 Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка
8 15А Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений
9 10А Огни стоп-сигнала
10 15А Сигнальная лампа аварийной сигнализации
11 30А Вентилятор печки, кондиционер
12 30А Обогреватели заднего стекла и зеркал заднего вида
13 25А Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач
14 15А Фонари заднего хода, стеклоотмыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач
15 Приборный щиток, зеркала заднего вида, бортовой компьютер
16 15А Противотуманные фонари
17 20А Топливный насос, прогревочный клапан
18 15А Стеклоочиститель заднего стекла
19 25А Система диагностики, звуковой сигнал, реле вентилятора
20 Система круиз-контроля, автоматическая коробка передач
21 15А АБС

Так же есть дополнительный блок предохранителей с левой стороны под капотом (примерно между чашкой и креплением левого дворника)

С 1 по 17 число обозначены реле, на разных комплектациях будут установлены разные реле, обычно их около 4 штук из 17 обозначенных.

Расшифровка дополнительного блока предохранителей представлена в этой таблице:

Предохранитель Ампер Защищаемая цепь
А1 30 А стеклоподъемники
А2 30 А стеклоподъемники/ сдвигаемая панель крыши
А3 15 А централизованное управление замками
А4 15 А радио, динамики
А5 20 А обогрев запорного цилиндра, прикуриватель
В1 30 А электропривод сиденья водителя
В2 30 А электропривод сиденья переднего пассажира
В3 30 А обогрев сиденья
В4 30 А тягово-сцепное устройство
В5 20 А сдвигаемая панель крыши

Еще один блок реле есть под рулевой колонкой, чтобы туда добраться необходимо снять пластиковый карман, который находится чуть ниже коленей водителя, он крепится на 5 болтах.

  1. Разгрузочное реле X – контакта.
  2. Реле звукового сигнала.
  3. Реле омывателя фар.
  4. Реле блокировки стартера и задних фар (реле ставится на авто с АКПП), на МКПП ставится перемычка в виде цифры 7.
  5. Реле прерывистого режима стеклоочистителя/омывателя стекол.
  6. Реле бензонасоса.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
