Проверка бензонасоса и проводки в БМВ Е39
Топливная помпа находится в баке. Для доступа к ней необходимо снять нижнюю часть заднего дивана. Спинку можно не трогать, она не будет мешать. Бензонасос следует закрыть металлической крышкой с резиновым уплотнителем. Она крепится 3 винтами. Открутить их можно с помощью крестообразной отвертки.
Под крышкой к насосу идёт два шланга и провода. Для проверки проводки можно использовать мультиметр или простой тестер из лампочки на 12 вольт. Отключаем фишку. Подключаем тестер к двум самым толстым проводам и пробуем крутить стартер. Если лампочка зажглась, то с проводкой всё в порядке – надо менять топливный насос.
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке

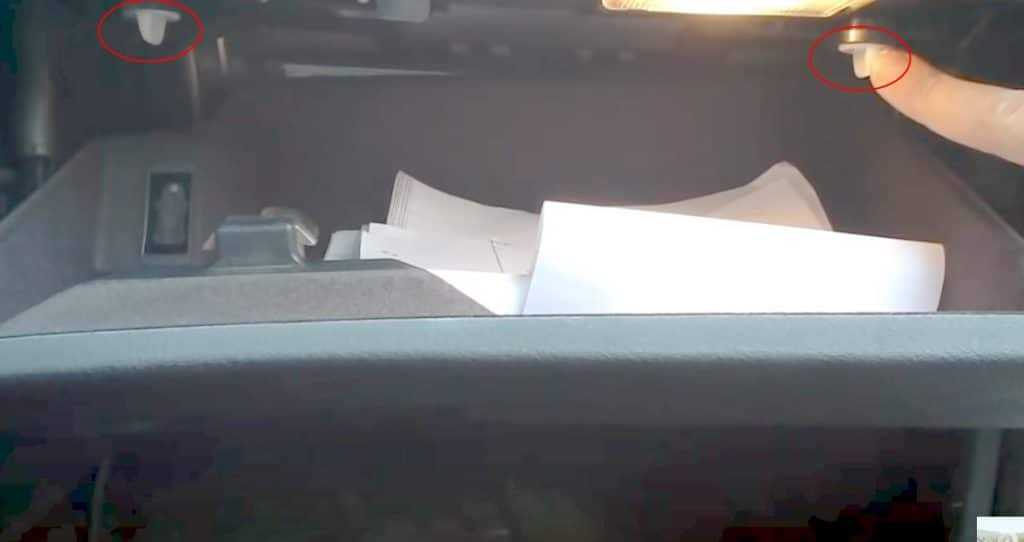

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

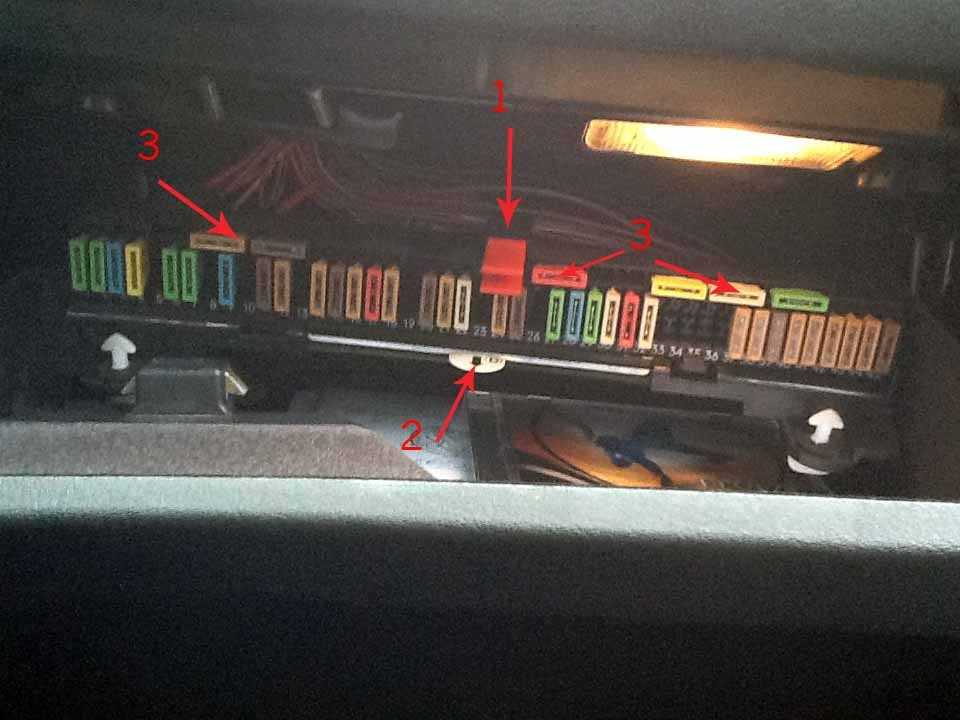

И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Как проверить исправность реле?
Самый простой способ проверки реле — замена его на заведомо исправное. Таким образом обычно проверяют реле на станциях техобслуживания. Однако в домашних условиях не всегда можно быстро достать нужные реле, поэтому рекомендуется следующий способ проверки так называемых рабочих реле, к которым относятся, например реле включения основных и противотуманных фар:
- Выньте реле из разъема.
- Прежде всего проверьте с помощью пробника, присутствует ли напряжение на контакте 30 разъема реле. Для этого присоедините пробник к массе и коснитесь щупом контакта 30 на разъеме. При наличии напряжения светодиод пробника загорится. Если светодиод не горит, найдите и устраните обрыв в цепи между положительным выводом аккумуляторной батареи и контактом 30 разъема реле.
- Сделайте перемычку из отрезка изолированного провода, зачистив его концы
- С помощью изготовленной перемычки соедините контакт 30 разъема реле (на нем постоянно присутствует напряжение аккумуляторной батареи) с контактом 87.
- Если при установке перемычки соответствующая цепь замкнется (например, загорится дальний свет), то соответствующее реле исправно.
- Если цепь не замыкается (например, дальний свет по-прежнему не включается), найдите и устраните обрыв в цепи между контактом 87 разъема реле и соответствующим потребителем.
- При необходимости установите новое реле
Bmw e34 предохранители и реле
BMW E34 — очередная модификация кузова BMW 5 серии. Выпускалась эта серия в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 годах. Мы рассмотрим места расположения блоков реле и предохранителей бмв е34 и предложим оригинальную электросхему для этой серии машин.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
На БМВ Е34 бывают две версии электропроводки High Version и Low Version (рассматривая модели с мотором М50 либо с электроникой управления двигателем Siemens или Bosch). Основным отличием является установленная система самодиагностики — приборная панель снабжена дисплеем с бегущей строкой.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Так же версию можно определить посмотрев на блок предохранителей под капотом. Если в нижних рядах стоят большие блоки CCM (Check control module) и LKM (Light control module) то это High Version, если же там обычные квадратные реле – то это версия Low.
p, blockquote 5,0,0,0,0 —>
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото – схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей – фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей – фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей – фасция 1 (F13) – с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Блоки в багажном отделении

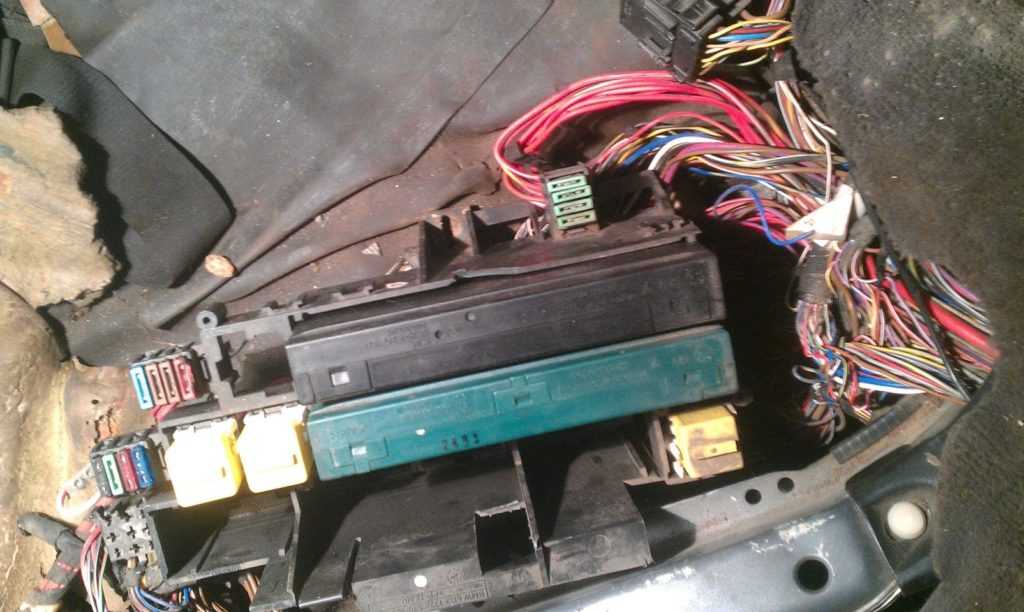

В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.
Блок предохранителей и реле
Обозначение
- реле 1 защиты от перегрузки и скачков напряжения;
- реле топливного насоса;
- реле обогревателя заднего стекла;
- реле 2 защиты от перегрузки и скачков напряжения;
- реле привода замка топливо заливной горловины.
Предохранители
| № | Описание |
| 46 | 15А Стояночная система отопления стояночная система вентиляции |
| 47 | 15А Стояночная система отопления |
| 48 | 5А Система противоугонной и охранной сигнализации |
| 49 | 30А Обогреваемое заднее стекло |
| 50 | 8А Пневматическая подвеска |
| 51 | 30А Пневматическая подвеска, розетка в багажнике |
| 52 | 30А Предохранитель прикуривателя бмв 5 е39 |
| 53 | 8А Система центрального запирания |
| 54 | 15А Топливный насос |
| 55 | 20А Насос омывателя заднего стекла, задний стеклоочиститель |
| 56 | — |
| 57 | — |
| 58 59 | 5A |
| 60 | 15А Система EDC электронная система контроля жесткости подвески |
| 61 | 5А Система PDC (система контроля дистанции при парковке) |
| 62 | — |
| 63 | — |
| 64 | 30А Бортовой монитор, CD-проигрыватель, навигационная система, радио |
| 65 | 10А Телефон |
| 66 | 10А Бортовой монитор, навигационная система, радио, телефон |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Блок предохранителей высокой мощности
Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.
Расшифровка
| F100 | 200A Предохранительная коробка в ногах (F107-F114) |
| F101 | 80A Блок предохранителей — зона загрузки 1 (F46-F50, F66) |
| F102 | 80A Область загрузки коробки предохранителей 1 (F51-F55) |
| F103 | 50A Модуль управления прицепом |
| F104 | 50A Реле защиты от перенапряжения 2 |
| F105 | 100A Блок предохранителей (F75), автономный отопитель |
| F106 | 80A Область загрузки, 1 предохранитель (F56-F59) |
“Нечем поджечь”. Причины
Бензиновый двигатель на BMW E34
Свечи зажигания
Поджигают топливо в бензиновых двигателях BMW E34, как впрочем, и других автомобилей, свечи зажигания. В одной только этой детали кроется несколько причин плохого поджога топлива. Иногда бывает так, что некоторые свечи «перестают работать» еще в магазине. Но если у нас нормальные работоспособные свечи, это не значит, что они вечные: срок эксплуатации определить довольно сложно. Здесь скорее можно говорить о диапазоне приблизительно от 10000 до 90000 км, так как это зависит от производителя, условий эксплуатации и качества топлива. Определить, когда свечи выходят из строя, можно по таким признакам:
Двигатель плохо запускается.
После запуска неустойчиво работает (троит).
Увеличенный расход топлива.
Уменьшается мощность.
Свечи зажигания могут плохо работать также из-за неправильной регулировки зазора (отделения резьбовой части от изолятора) между центральным и боковым электродами. Устранение неисправности – отрегулировать зазоры между контактами или заменить свечи.
Провода высокого напряжения. Если в тёмное время суток поднять капот автомобиля при заведённом двигателе и видно свечение (интенсивное) вокруг проводов высокого напряжения, это признак того, что нужна замена проводов. Устранение неисправности – заменить провода высокого напряжения.
Катушка или катушки (у двигателей нового поколения катушки индивидуальны на каждый цилиндр). Признаки неисправности – отсутствие искры на свечах. Устранение неисправности – заменить катушку зажигания.
Пробой крышки разносчика. Если крышка разносчика очень старая, с микротрещинами или же с трещинами, возникшими в результате механических воздействий (ударов), а также сильнозагрязненная, в масле или после мойки на неё попала вода, это ваш случай. Иногда бывают случаи: поздней осенью или ранней весной, в периоды резких контрастов температуры внешней среды крышка разносчика запотевает изнутри, что приводит к так называемому пробою. Токи высокого напряжения идут не на свечи зажигания, а по пути наименьшего сопротивления – по этим трещинкам, а точнее, по грязи и влаге, накопившимся в них, на «массу» автомобиля
Следует также обратить внимание на контактный уголёк, который иногда теряется.
Устранение неисправности – вытереть и высушить крышку разносчика. Вставить контактный уголёк.
Центральный блок управления системой зажигания
Двигатели нового поколения оснащены так называемой параметрической системой зажигания. В этой системе впрыск топлива регулируется центральным электронным блоком, работа которого зависит не только от самого блока, но и от датчиков, от которых он получает информацию. Если выходит из строя какой-либо датчик, система зажигания продолжает работать и дальше, но результат уже хуже, что в частности также влияет на запуск двигателя.Устранение неисправности – исправить это в гаражных условиях довольно тяжело, требуются не только определённые знания и умения, а также соответствующая аппаратура, поэтому лучше обратитесь в сервис.
BMW E34 с дизельным двигателем
В дизельных двигателях горючая смесь воспламеняется от высокого давления, возникающего в камере сгорания, поэтому в них исключается большая часть электрооборудования, остаются разве только что электрические клапаны, отсекающие топливо при глушении двигателя.
Большее значение имеет состояние форсунок и топливного насоса высокого давления. Если они служат уже довольно долго, то, естественно, начинают изнашиваться, что сказывается на работе двигателя. Если их ресурс не исчерпан, их можно отрегулировать
Но для этого также требуются определенные знания, умения и, что немаловажно, специальная настроечная аппаратура
Замена предохранителей на BMW E90 видео инструкция
Произведем замену предохранителей на БМВ Е90.
Процесс замены предохранителей БМВ Е90
1. Блок предохранителей находиться в бардачке.
И первым шагом работы будет открытие бардачка.
2. Внутри бардачка есть крышка, которая закрывает блок предохранителей. Чтобы снять крышку, нужно повернуть две защелки по бокам крышки.
Защелка которая находиться с правой стороны крышки.
3. На обратной стороне крышки, есть схема предохранителей.
Если вдруг нету бумажки со схемой предохранителей, я вставлил фото.
4. Фотография предохранителей, для наглядности.
5. После замены нужных предохранителей, сборка производиться в обратном порядке.
Поделиться с друзьями:
video-repair.info
Стартер
Если напряжение в аккумуляторе достаточное в местах соединения стартера, но последний не запускается, то скорее всего он неисправен.
Его замена – процесс не из лёгких, так что убедитесь, что диагностика была проведена точно.
Советы для решения проблемы:
- Уберите вентиляционную трубу и впускные трубы, чтобы добраться до стартера;
- Замерьте напряжение на клеммах соленоида стартера;
- Клемма «B» (смотрите рисунок) должна иметь постоянное напряжение;
- Клемма «C» получает энергию от переключателя зажигания через иммобилайзер во время запуска двигателя;
- Извлеките провод из клеммы, замерьте напряжение на проводе, когда ключ находится в позиции зажигания.
Если достаточно напряжение аккумулятора присутствует и на обеих клеммах, но стартер всё ещё не запускается, то дело в неисправности последнего.
Также можно протестировать стартер «прикуриванием. Это реализовывается подключением прямого напряжения к клеммам.
Когда оно подключается к клемме D, то стартер должен начать вращаться без запуска двигателя. Когда напряжение подаётся к клемме C, то стартер должен запустить двигатель.
Убедитесь, что двигатель хорошо заземлён. Иногда случается плохое соединение ленты заземления под двигателем на пассажирской стороне.
Также вращение стартера может быть заблокировано. Явный признак такой ситуации – достаточное напряжение, но стартер издаёт исключительно щёлкающий звук.
Постучите по стартеру, пока кто-нибудь будет пытаться запустить двигатель. Если дело было в заблокированном вращении, то после этого стартер может начать работать.
Отличия приборных панелей и внешнего вида руля
Руль е34 был двух видов четырёхспицевый (стандартный крест), а позднее трёхспицевый. Вторая модификация в основном устанавливалась на м-серию «пятёрок» или как опция к остальным машинам. А вот рули всей линейки е39 были трёхспицевыми. Насчет кнопок управления, располагающихся на руле, так же все зависело от количества заказываемых владельцем опций: круиз контроль, радио, кнопка управления телефоном и т.д. Соответственно в базовой комплектации у е34 было меньше кнопок, чем у более модернизированной и оснащенной е39 серии.
Приборная панель в обоих случаях развернута к водителю, что делает вождение максимально удобным и комфортным. А вот качество пластика у четвертой серии (е39) значительно лучше, чем у предшественницы. В обоих случаях выпускались машины с отделкой под дерево, металл (серебристые) или чисто чёрные. Приборная панель бмв e39 так же отличались наличием CD-магнитолы, в отличие от кассетной у Е34. Кроме того с развитием появился монитор, взамен приборному мини-экрану, в виде небольшой информационной полоски. Кстати они появились ещё на приборной панели Е34-х кузовов, но выпускаемых в последние годы. А вот фирменная оранжевая подсветка осталась неизменной.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.
Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |
Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru
Процесс снятия и замены
Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.
специальный пинцет (находящийся в одном из отсеков);
схема расположения предохранительных элементов;
отвертка для открытия блоков;
электропредохранитель.
Этапы
Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.
- Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
- Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.
После этого отклонится книзу и освободится требуемый нам блок.
На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель. (пинцет -1, схема-2, место для запасных-3).
Расположение элементов в отсеке
Далее находим непосредственно сам элемент.
Извлекаем его с помощью пинцета и осматриваем.
Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.
Находим аналогичный по номиналу и ставим на место перегоревшего.
Включаем для проверки потребитель.
В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
Всегда под рукой должны находиться запасные предохранители. Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
Второй блок предохранителей располагается в багажнике. Меняются они точно так же.
Электропредохранители в багажнике
Добавочные электропредохранители находятся за облицовкой справа.
Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.
Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.
Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.
Цвет в зависимости от номинала
Извините, в настоящее время нет доступных опросов.
Назначение предохранителей в моторном отсеке (тип 2)
| № | A | Составная часть |
|---|---|---|
| 1 | Модуль управления двигателем (ECM) | |
| 2 | Модуль управления коробкой передач (TCM) | |
| 3 | Реле управления двигателем (ЕС) | |
| 4 | Реле катушки зажигания – кроме 520i (22 6S 1) / 525i / 530i | |
| 5 | Реле электродвигателя стеклоочистителя 1 | |
| 6 | Реле электродвигателя стеклоочистителя 2 | |
| 7 | Реле 1 двигателя вентилятора конденсатора переменного тока (до 03/98) | |
| 8 | Реле 3 двигателя вентилятора конденсатора переменного тока (до 03/98) | |
| 9 | Реле насоса впрыска вторичного воздуха (AIR) | |
| F1 | 30А | Модуль управления двигателем (ECM), клапан продувки адсорбера (EVAP), датчик массового расхода воздуха (MAF), датчик положения распределительного вала (CMP) 1. термостат охлаждающей жидкости двигателя-535i / 540i |
| F2 | 30А | Насос впрыска вторичного воздуха (AIR), электромагнитный клапан управления впускным коллектором, форсунки (кроме 520i (22 6S1) / 525i / 530i), модуль управления двигателем (ECM), клапан продувки адсорбера испарительного выброса (EVAP), привод положения распределительного вала (CMP) 1 и 2, привод управления холостым ходом (ISC) |
| F3 | 20А | Датчик положения коленчатого вала (CKP), датчик положения распределительного вала (CMP) 1 и 2, датчик массового расхода воздуха (MAF) |
| F4 | 30А | Датчики кислорода с подогревом (H02S), модуль управления коробкой передач (TCM) |
| F5 | 30А | Реле катушки зажигания, кроме 520i (22 6S1) / 525i / 530i |
7.3.6. Генератор — общие сведения
Автомобиль BMW 5-й серии имеет генератор переменного тока. В зависимости от модели автомобиля и его оборудования могут быть установлены генераторы номинальной силы тока 80 и 140 А.
Генератор приводится в движение двигателем через клиновой ремень. Ротор и статор генератора имеют обмотки (у ротора обмотка возбуждения).
Электрический ток к обмотке возбуждения ротора поступает через щетки и контактные кольца и создает в генераторе электромагнитное поле.
Электромагнитное поле ротора при его вращении меняет положение, в результате чего в обмотках статора образуется электрический ток.
Так как аккумуляторная батарея заряжается только постоянным током, переменный ток преобразуется в постоянный с помощью выпрямителя, находящегося на диодной плате. Регулятор напряжения изменяет ток заряда путем включения и выключения тока возбуждения, в зависимости от степени разряженности аккумуляторной батареи. При этом регулятор поддерживает постоянным рабочее напряжение 14 В, независимо от числа оборотов двигателя.
Блок предохранителей и реле под задним сиденьем bmw e34
Тут находятся предохранители № 30 — 54. Выглядит он примерно так.
Общая схема
Описание реле
- K30 Реле включения внутреннего освещения
- K29 Реле TSH
- K13 Реле HHS
- A40 Блок управления очистителями и омывателями
- A30 Блок управления центральной блокировкой замков
Назначение предохранителей
| Назначение | № предохранителя |
| Противоугонная система | 33, 34 |
| 32, 37 | |
| Электростеклоподъемники | 32, 37 |
| Задний стеклоочиститель | 44 |
| Обогрев заднего стекла | 35 |
| Освещение салона | 32, 37 |
| Задние подголовники | 30 |
| 41 | |
| Радио | 36 |
| Передний стеклоочиститель | 34 |
| 42 | |
| 43 | |
| Доводчики дверей | 44 |
| Солнцезащитная шторка | 31 |
| Телефон | 40 |
| Обогрев замков дверей | 37 |
| Центральный замок | 32, 33, 34, 37 |
| Потребитель | № |
| Против оугонная система | 33, 34 |
| Двойная подъемно-сдвижная крышка люка | 32,37 |
| Электро стеклоподъемники | 32,37 |
| Задний стеклоочиститель | 44 |
| Обогрев заднего стекла | 35 |
| Освещение салона | 32,37 |
| Задние подголовники | 30 |
| Электропривод рулевой колонки | 41 |
| Радио | 36 |
| Передний стеклоочиститель | 34 |
| Регулировка положения сиденья водителя | 42 |
| Регулировка положения сиденья пассажира | 43 |
| Доводчики дверей | 44 |
| Солнцезащитная шторка | 31 |
| Телефон | 40 |
| Обогрев замков дверей | 37 |
| Центральный замок | 32, 33, 34, 37 |
