Отвалился контакт обогрева заднего стекла рено логан что делать видео

Замена блока предохранителей

Возможно, вам пригодится информация о том, как заменить весь блок целиком. Это бывает целесообразно в тех случаях, когда ПП начинают сгорать один за другим. В процессе замены нет ничего сложного. Для начала заглушите автомобиль и отключите обе клеммы аккумулятора. Далее, открутите болты крепления и выньте деталь из моторного отсека.

Совет! Прежде чем демонтировать узел, промаркируйте провода, которые были к нему подключены, во избежание путаницы.

Теперь остается только поставить новый узел, подключить к нему провода и прикрутить его на место. Замена БП «Рено-Логан» окончена. Если у вас остались вопросы по замене предохранителей на «Рено-Логан», посмотрите данное видео:

Выбор ремонтного материала

Чтобы отремонтировать повреждённую или прерванную полосу обогрева в Renault Logan 2, потребуется токопроводящий клей, строительный скотч. Можно купить готовый ремкомплект специализированных компаний, к примеру, фирмы Loctite 3863Circuit+, Permatex, DoneDeal. Причём в наборе есть необходимые компоненты для починки нитей. Как зачастую утверждает производитель, с их комплектом можно восстановить порядка десяти см нити.

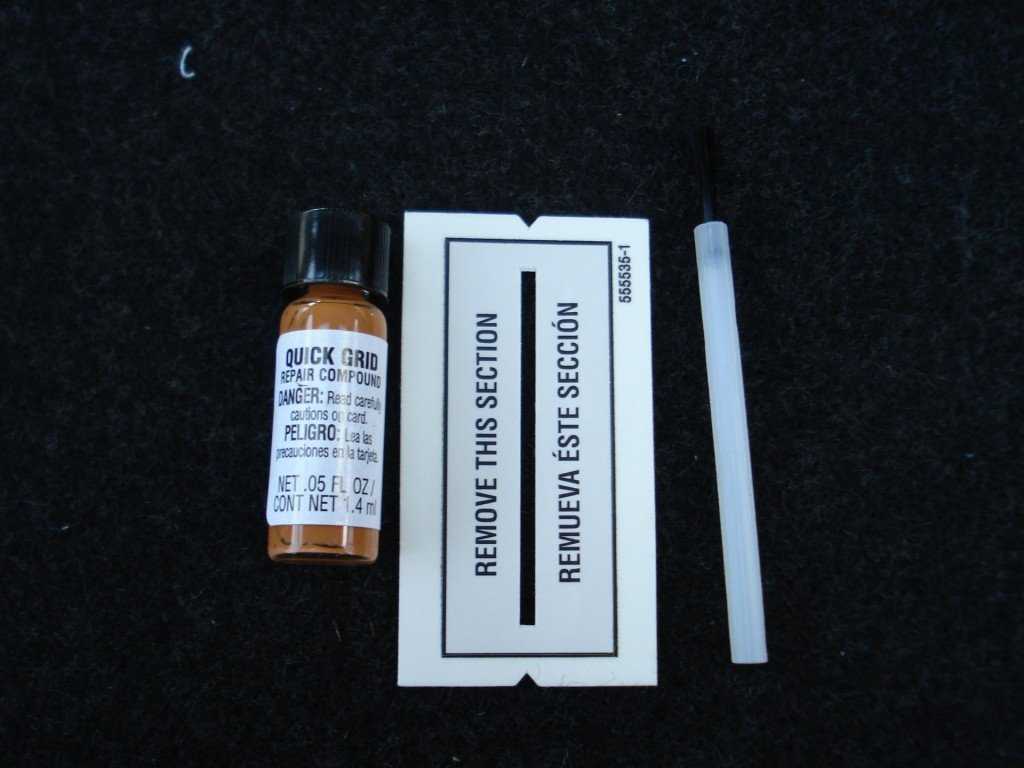

Набор для ремонта нити накаливания на заднем стекле автомобиля

Вследствие неаккуратно проделанных работ может возникнуть неприятная ситуация, когда после тонировки заднего стекла защитная плёнка может вплотную не склеиться с проблемным участком, что проявится наличием пузырей под тонировкой. К тому же некоторые автовладельцы, выполнившие восстановление обогрева заднего стекла, говорят о перегорании починённого отрезка нити через определённое время. Довольно часто эти отклики касаются бренда Permatex. Относительно набора Loctite стоит отметить, что в нём имеется спецтрафарет, который не соответствует своему предназначению: ширина прорези значительно больше, нежели обогревательная полоса на стекле. Поэтому необходимо будет использовать малярный скотч либо изоленту. Когда нанесённый материал высохнет, скотч/изоленту нужно снять так, чтобы не испортить новое соединение.

Использование ленты для аккуратного восстановления нити накаливания

Электросхема обогрева заднего стекла Рено Логан

При определенных погодных условиях заднее стекло автомобиля имеет склонность к запотеванию и обледенению. Электрообогрев заднего стекла предназначен для устранения запотевания или обледенения заднего стекла. Он представляет собой комплект нагревательных элементов, выполненный в виде нитей, приклеенных к заднему стеклу.

Выключатель обогрева со встроенным в него светодиодным индикатором включения расположен на блоке управления климатической установкой.

Замечание

Обогрев заднего стекла работает только при работающем двигателе.

При включении обогрева заднего стекла автоматически включается обогрев наружных зеркал. Отключается обогрев повторным нажатием выключателя или автоматически, через некоторое время.

Электрообогрев заднего стекла необходим для обеспечения безопасности дорожного движения. При обледеневшем или запотевшем заднем стекле обзор назад сильно ухудшается

Разумеется, если у вас есть устойчивые навыки вождения грузового автомобиля и ориентирования только по боковым зеркалам заднего вида, то состояние заднего стекла не столь важно. Но для большинства водителей ухудшение обзорности через заднее стекло доставляет значительные неудобства

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Возможны два варианта неисправности обогрева заднего стекла и методы ремонта в каждом случае свои:

Электрообогрев полностью не работает

1. В этом случае проверяем предохранители цепи F1 (20А) и F32 (ЗОА) в салонном блоке предохранителей и реле. Перегоревший предохранитель заменяем. Если предохранитель перегорает вновь, в электрической цепи имеется короткое замыкание,

которое необходимо найти и устранить по схеме, описанной в главе «Электрооборудование».

2. Проверяем электрическую цепь электрообогрева.

Не работает одна или несколько нитей электрообогрева

В этом случае поврежденные участки нитей обогревательного элемента можно определить визуально…

…малярный скотч и металлический или пластмас-совый лист с чистой поверхностью для смешивания компонентов ремонтного состава.

Работу выполняем в следующем порядке.

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

2. Чистой мягкой тканью, смоченной растворителем, или проспиртованной салфеткой из набора очищаем и обезжириваем стекло в месте повреждения нити обогревателя.

3. Отрезаем две полосы малярного скотча. Длина полос должна превышать длину поврежденного участка на 5-6 мм. Параллельно поврежденной нити сверху и снизу от нее наклеиваем полосы скотча на расстоянии 1 мм друг от друга так, чтобы поврежденный участок располагался между ними в центре.

На каждый шприц нанесена шкала, цена деления которой соответствует 0,01 мл. Для восстановления 1 см нити обогревательного элемента требуется 0,024 мл серебряного компаунда и 0,014 мл активатора. После смешивания компонентов состав необходимо использовать в течение 20—25 минут, при температуре 18—20°С. Если температура окружающего воздуха значительно выше, то время годности состава для использования будет меньше. Поэтому смешивать компоненты следует непосредственно перед нанесением на стекло.

4. Из шприца с белым поршнем выдавливаем на картон серебряный компаунд в количестве, необхо-димом для восстановления поврежденного участка нити обогревательного элемента.

7. Распределяем состав так, чтобы он заходил на неповрежденные участки нити на 5 мм от места обрыва, а основная толщина состава располагалась над обрывом и была не тоньше толщины скотча.

Время полной полимеризации состава при температуре воздуха +20 °С составляет около 24 часов. При включении обогревателя заднего стекла время полимеризации можно сократить до 20 мин.

Совет

С помощью этого набора можно восстановить сломанный вывод обогревательного элемента. Для этого состав наносим на место крепления вывода. Плотно прижимаем часть вывода к стеклу. Сверху на прижатую часть вывода также наносим состав. Подсоединять наконечник провода к приклеенному выводу можно только после полной полимеризации состава.

9. Включаем обогреватель и убеждаемся в его исправности. При необходимости аналогично устраняем другие повреждения обогревателя.

Как работает обогрев заднего стекла?

Все схемы обогрева заднего стекла авто аналогичны и практически не имеют существенных отличий между собой. Модели АвтоВАЗа, а также автомобили импортного производства оборудуются одним и тем же типом конструкции и принципом функционирования. На поверхность заднего стекла нанесены тонкие дорожки – токопроводящие нити. Проходящее по ним электричество заставляет их нагреваться. С внешней стороны стекла происходит быстрое таяние снега и льда, а внутренняя часть поверхности избавляется от запотевания.

Схема обогрева

Прежде чем выявлять неисправности устройства и пытаться их устранить, следует ознакомиться со схемой обогрева и разобраться с компонентами необходимыми для его стабильной работы.

  • 1 — токопроводящие нити;
  • 2 — индикация на панели приборов;
  • 3 — кнопка включения/выключения;
  • 4 — замок зажигания;
  • 5 — реле;
  • 6 — монтажный блок.

На видео вы узнаете, как отремонтировать обогрев заднего стекла самостоятельно. Ролик предоставлен EXPERIMENT _ TV.

Основные возможные причины поломки

Перестал работать обогрев заднего стекла? Есть несколько причин:

  1. Пропало напряжение на элементы обогрева.
  2. Порвались нити обогрева.
  3. Вышел из строя предохранитель.
  4. Вышло из строя реле.
  5. Неисправна кнопка включения питания.

Диагностика неисправности

Для того, чтобы проверить, что именно у вас вышло из строя, необходимо идти от наименьшей неисправности к наибольшей.

  1. В первую очередь проверьте состояние предохранителей в салоне автомобиля под маркировкой F32 на 30А.

    Схема блока-предохранителей

  2. Следующим шагом будет проверка напряжения на сами элементы питания заднего стекла, для этого воспользуйтесь тестером и при включённом питании проверьте напряжение. И если питание на них есть, предохранители и реле целы и функционируют – это будет значить, что у вас имеются разрывы на цепи нитей заднего стекла.Продиагностируйте их состояние и при наличии неисправности необходимо провести его ремонт.

    Внимательно изучив схему, вопросов может быть меньше.

Ремонт обогрева заднего стекла

Для того, чтобы отремонтировать одну или несколько полос для обогрева вам потребуется строительный (молярный) скотч и специальный токопроводящий клей. В пример, можно сразу купить набор, в котором уже присутствуют все необходимые элементы: Loctite 3863Circuit+, Permatex, DoneDeal. Как утверждают сами производители, с помощью их набора можно восстановить не один десяток сантиметров нити.

Пошаговый порядок работ

Для того, чтобы найти повреждённый участок порой достаточно визуального восприятия, однако для наибольшей точности мы советуем воспользоваться тестером. Используя прибор в режиме вольтметра, одной стороной упирают в начало нити, а второй аккуратно ведут по полосе и диагностируя показания прибора. Поврежденное место покажет резкий скачок напряжения на дисплее.

  1. После того, как обрыв обнаружен, в первую очередь «обклеиваются» стороны по его бокам вплотную, чтобы не осталось зазоров.
  2. Затем наносим токопроводящий клей как минимум в три слоя, с промежуточной сушкой между слоями в пять минут.

    Должного результата можно добиться лишь аккуратно проделав работу.

  3. После высыхания всех слоёв, малярную ленту снимают по истечении трёх часов, в это же время можно проверять на работоспособность весь элемент.

    Вот так выглядит отремонтированный участок на заднем стекле.

Многие автовладельцы советуют, что перед тем как использовать вновь отремонтированное стекло, должно пройти как минимум 24 часа, так сказать для перестраховки. А так же во время проведения ремонтных работ вместе с клеем использовать тонкую медную нить, чтобы она еще больше способствовала проведению напряжения на повреждённых местах.

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог. Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов.

Электрообогрев заднего стекла Renault Logan 2004-2015

Нагревательный элемент заднего стекла состоит из горизонтальных токопроводящих полос, соединенных по обеим сторонам вертикальными шинами. Одна шина соединена с «+» бортовой электросети, другая – с «массой» кузова. Напряжение питания электрообогревателя 12 В.

Если после включения электрообогрева поверхность стекла остается неочищенной, проверьте контрольной лампой или вольтметром, есть ли напряжение питания на выводах нагревательного элемента стекла. Для этого контрольную лампу (или вольтметр) подключите к выводу «+» электрообогревателя и «массе» кузова. Если напряжение питания отсутствует, проверьте электропроводку цепи питания элемента и устраните неисправность.

Если цепь питания нагревательного элемента исправна, проверьте исправность его токопроводящих полос.

Проверку проводят при работающем двигателе и включенном электрообогреве. Вольтметром поочередно измерьте напряжение на всех полосах, подсоединив один вывод вольтметра к «массе» кузова, а другой – последовательно к токопроводящим полосам. Если напряжение, измеренное вольтметром в начале и конце полос, одинаково и примерно равно напряжению аккумуляторной батареи, проверьте надежность контакта «массового» провода нагревательного элемента с кузовом автомобиля.

Напряжение на полосе должно уменьшаться по мере удаления места подсоединения вольтметра от шины положительной полярности элемента. Напряжение необходимо измерять по крайней мере в двух местах на одинаковом расстоянии от оси симметрии, чтобы исключить вероятность пропуска поврежденного участка. При обнаружении несоответствия показаний на одной из полос перемещайте контакт провода вольтметра вдоль этой полосы до тех пор, пока напряжение не станет равным нулю. Резкое снижение напряжения указывает на разрыв полосы в этом месте. Отметьте на наружной поверхности стекла мелком или стеклографом место разрыва для последующего ремонта поврежденного участка.

Для ремонта нагревательного элемента можно использовать один из имеющихся в продаже специальных наборов. Несмотря на то что наборы изготовлены разными производителями, их состав примерно одинаков, все они снабжены инструкцией по применению. Ниже приведен типовой порядок работы с этими наборами.

1. Удалите участок полосы длиной 6 мм с каждой стороны поврежденного места.

2. Протрите поврежденное место чистой тканью, смоченной в спирте.

3. Наклейте на стекло в месте повреждения полосы ремонтную липкую ленту или два отрезка обычной липкой ленты сверху и снизу ремонтируемого участка, причем расстояние между отрезками липкой ленты должно соответствовать ширине токопроводящей полосы на стекле.

4. Тщательно перемешайте отвердитель с основным составом серебристого цвета. Если отвердитель загустел, поместите упаковку с ним в горячую воду и дождитесь, когда отвердитель станет жидким.

5. Нанесите деревянной лопаткой композицию на ремонтируемый участок и снимите липкую ленту.

6. Установите нагреватель на расстоянии 25 мм от поврежденного места и нагревайте композицию в течение 1–2 мин. Минимальная температура нагрева 149 °С.

В некоторых наборах состав не надо нагревать: он полимеризуется при комнатной температуре.

7. Если после сушки полоса обесцветилась, нанесите на нее щеткой тонирующий йодный состав – цвет полосы восстановится. После того как йодный состав подсохнет в течение 30 с, вытрите чистой тканью без ворса его излишки. В течение всего времени полимеризации ремонтной композиции, продолжающейся 24 ч, исключите всякое механическое воздействие на отремонтированный участок полосы.

8. Включите и проверьте работу нагревательного элемента заднего стекла.

Если провод оторвался от шины, припаяйте его припоем, содержащим 3% серебра и канифольную пасту в качестве флюса, в следующем порядке.

1. Очистите место пайки на шине и жилу провода.

2. Кисточкой нанесите на соединяемые места провода и шины немного канифольной пасты.

3. Нанесите тонкий слой припоя на жилу провода.

4. Припаяйте провод к шине, избегая перегрева соединяемых деталей.

3. Наклейте на стекло в месте повреждения полосы ремонтную липкую ленту или два отрезка обычной липкой ленты сверху и снизу ремонтируемого участка, причем расстояние между отрезками липкой ленты должно соответствовать ширине токопроводящей полосы на стекле.

Оригинал или аналог

Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.

Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.

Снять и заменить блок предохранителей

Следует придерживаться простого алгоритма действий.

  1. Надежно закрепить машину в устойчивом положении.
  2. Отключить силовые жилы от аккумулятора.
  3. Снять крышку монтажника, используя подходящий инструмент.
  4. Освободить крепления устройства и вынуть его с посадочного места.
  5. Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.

Как снимаются блоки можно посмотреть на видео.

Замена предохранителей

Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.

Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.

Система управления двигателем

Схема 3. 1 – блок предохранителей 597В в моторном отсеке; 2- блок реле 784 в моторном отсеке, реле 700; 3- форсунка 1-го цилиндра; 4- блок предохранителей в салоне; 5- разъем электропроводки моторного отсека/салона (моноблок); 6- блок реле 1047 в моторном отсеке, реле 236 и 238; 7 – блок реле 784 в моторном отсеке, реле 474;

8-датчик давления хладагента (автомобили с системой кондиционирования); 9- форсунка 2-го цилиндра; 10 – топливный насос и датчик уровня топлива: 11 – разъем электропроводки панели приборов/левой задней части кузова; 12- блок реле в моторном отсеке, реле 234; 13-датчик положения дроссельной заслонки;

14 – форсунка 3-го цилиндра; 15- панель управления системой кондиционирования; 16-датчик детонации; 17-датчик положения коленчатого вала; 18- модуль зажигания; 19-датчик температуры воздуха; 20 – форсунка 4-го цилиндра; 21 – адсорбер; 22 – шаговый электродвигатель регулятора холостого хода; 23 – комбинация приборов; 24 – ЭБУ;

25 – диагностический датчик концентрации кислорода (лямбда-зонд); 26 – коммутационный блок салона; 27 – датчик температуры охлаждающей жидкости; 28 – реле давления системы рулевого управления с гидроусилителем; 29 – датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 – диагностический разъем; 31 – датчик скорости; 32 – датчик абсолютного давления во впускной трубе.

Рено логан 2

Реле и предохранители под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

  1. Клемма аккумулятора
  2. Диод компрессора кондиционера
Ef1 40А Правый элемент обогрева ветрового стекла
Ef2 40А Левый элемент обогрева ветрового стекла
Ef3 50А ABS/ESP
Ef4 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6 30А ABS/ESP
Ef7 30А Обогрев заднего стекла и зеркал
Ef8 15А Противотуманные фары передние
Ef9 15А Обогрев сидений
Ef10 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef11 25А Предохранитель для реле системы управления двигателем
Ef12 40А Электровентилятор системы охлаждения
Ef13 15А Система управления двигателем
Er1 35А Реле левого обогрева стекла
Er2 35А Реле правого обогрева стекла
Er3 20А Реле топливного насоса
Er4 20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5 35А Реле управления двигателем

Как работает обогреватель заднего стекла

Нити обогрева размещаются на заднем стекле автомобиля, на некоторых моделях есть локальный подогрев лобового и задних боковых стекол. Задача устройства состоит в том, чтобы создавать на поверхности стекла плюсовую температуру, независимо от того, какая температура за бортом. Это позволит избавиться от запотевания, обледенения и обеспечит приличную видимость в любых условиях.

Стандартно, система обогрева заднего стекла состоит из нескольких элементов. Состав зависит от модели, но, к примеру, на Рено Логан компоненты следующие:

  • токопроводящие нити
  • контрольная лампа на щитке приборов
  • предохранитель в общем блоке
  • кнопка включения
  • контакты
  • реле обогревателя

https://www.youtube.com/watch?v=yQ_jGvIYz80

Принцип действия прост — клемма от токопроводящих нитей с одной стороны подключена к бортовой электросистеме, с другой — завязана на массу. При подаче тока на нити они вырабатывают тепло, прогревая всю площадь стекла.

Видеоурок по ремонту обогревателя заднего стекла

Как найти место обрыва нити обогрева стекла

Определить какая нить нагревателя в обрыве не составляет труда, так как в зоне ее прохождения запотелость при работе обогревателя не исчезает. Поэтому для того, чтобы при ремонте легко было найти неисправную нить, желательно посчитать нити сверху вниз и запомнить, какая из них по номеру в обрыве, чтобы потом визуальным осмотром попробовать найти место ее повреждения. Но разрыв нити бывает настолько мал, что визуально его найти не получается. Тогда в поиске поможет вольтметр постоянного тока, омметр или индикатор напряжения. Чтобы быстро найти место неисправности в обогревательном элементе нужно представлять, как он устроен и работает.

Устройство нагревательного элемента системы подогрева стекла

Логичен вопрос, а почему бывает, что не работает только одна или несколько нитей в обогревателе, а остальные работают? Для получения ответа на этот вопрос нужно ознакомиться с устройством нагревательного элемента.

Нагревательный элемент заднего стекла автомобиля устроен следующим образом. На боковых сторонах заднего стекла нанесены две токопроводящие шины 1 и 2. К этим шинам подсоединены нити из высокоомного материала. Каждая из нитей имеет сопротивление около 10 Ом. Количество нитей зависит от высоты стекла. Таким образом, каждая нитка представляет собой отдельный нагревательный элемент, работа которого не зависит от других. Применена схема параллельного соединения нагревательных элементов. Такое схемное решение обеспечивает высокую эксплуатационную надежность обогревателя, так как обрыв одной или нескольких нитей не приводит к полному прекращению его работы.

Поиск обрыва нити обогревателя с помощью вольтметра

Для работы понадобится любой вольтметр постоянного тока с пределом измерения 15 В. В качестве вольтметра подойдет любой стрелочный тестер или цифровой мультиметр. Перед началом работы нужно включить обогреватель.

Так как одна из шин нагревательного элемента подсоединена к кузову автомобиля, то отрицательный вывод вольтметра можно соединить с корпусом автомобиля, подойдет любой винт или болт, закрученный непосредственно в кузов. Удобнее всего присоединиться к скобе замка крышки багажника зажимом типа «крокодил».

Так как визуально при прозрачном стекле узнать греет ли обогреватель сложно, то прикоснувшись положительным щупом вольтметрам к шине 1, а затем к шине 2 Вы сразу это поймете. На шине 1 должно быть напряжение +12 В, а на шине 2 – 0 В. Вполне возможно, что левая шина в Вашем автомобиле будет соединена с массой, а на правую шину будет подаваться питающее напряжение. Если к шинам нет доступа, то можно измерения проводить, прикасаясь щупом к любой из нитей в местах соединения с шинами, то есть в местах выхода их из резинового уплотнителя. На фотографии это точки 1 и 5.

С помощью вольтметра легко определить, какая часть системы обогрева неисправна. Если обогреватель включен, индикатор включения на кнопке светится и на шине 1 присутствует 12 В, а нагрева нет, значит, электропроводка до шины 1 исправна. Если напряжения на шине 1 нет, то имеется плохой контакт в клемме подачи питающего напряжения на шине 1, или неисправно реле. В случае если 12 В присутствует не только на шине 1, а и на шине 2, то искать нужно плохой контакт в клемме подсоединения провода к шине 2 или цепи присоединения провода к массе автомобиля.

Поиск места обрыва нити

После проверки системы подачи питающего напряжения на обогреватель можно приступать к определению места обрыва нагревательной нити. Нить представляет собой ленточное сопротивление величиной около 10 Ом, и поэтому величина напряжения в разных ее точках имеет разную величину. Поэтому в точке 1 напряжение будет равно 12 В, в точке 3 – 6 В, а в точке 5 – 0 В. Поэтому, даже не зная какая из нитей в обрыве, ее легко можно найти, измеряв величину напряжения в серединах длины всех нитей. На оборванных нитях напряжение будет равно 12 или 0 В. Если напряжение равно 12 В, то место обрыва находится слева, а если 0 В, то справа.

Теперь достаточно щуп медленно провести в сторону обрыва, в месте резкого изменения напряжения и будет разрыв. Для примера, на фотографии это участок нити между 6 и 7 точками.

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

  • серная кислота;
  • медный прут, диаметром до 10 мм;
  • медный купорос;
  • полоса ткани 50х30 см;
  • скотч;
  • ножницы;
  • средство для очистки стекол.

Серная кислота

Медный прут

Медный купорос

Ремонтировать повреждение токопроводящей нити нужно так:

На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло

Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Рекомендуем: Почему горячий двигатель плохо заводится? Остановка горячего двигателя — причина и устранение

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.
