Снятие бокового указателя поворота Рено Логан 2009

Боковой указатель поворота снимаем для замены лампы или самого указателя.

Работа показана на левом боковом указателе поворота, правый боковой указатель поворота снимается аналогично.

Боковой указатель поворота установлен в отверстии крыла кузова и крепится двумя фиксаторами (один фиксатор показан стрелкой, другой фиксатор на фото не виден). Снять боковой указатель поворота можно двумя способами.

При одном способе снимаем брызговик переднего колеса (см. «Снятие брызговиков и подкрылков передних колес»).

…выталкиваем указатель из отверстия крыла. При другом способе вынимаем указатель поворота, сжимая его фиксаторы снаружи крыла.

• Для этого…
• …вставляем две пластмассовые пластины (можно использовать пластиковые карты) между крылом и указателем с обеих сторон и, сжав два фиксатора… …вынимаем боковой указатель поворота.
• Рядом с фиксаторами 2 на корпусе указателя поворота выполнены два выступа 1 Поэтому, снимая левый указатель поворота, переднюю пластину вставляем ниже выступа, а заднюю – выше выступа.
• При снятии правого указателя поворота пластины вставляем наоборот.
• Повернув патрон с лампой против часовой стрелки…
• …вынимаем его из корпуса указателя.
• Вынимаем лампу… …и заменяем ее новой WY5W.
• Устанавливаем боковой указатель поворота в обратной последовательности.

Замена левого поворотника Рено логан Рестайл

Замена боковых зеркал на Logan

Замена лампочек передней фары Рено Логан, Лада Ларгус

Техническое описание

Габаритные размеры

Технические характеристики автомобилей

Паспортные данные автомобиля

Расположение органов управления

Ключи к автомобилю

Двери, центральный замок

Выключатель (замок) зажигания

Рычаг селектора автоматической коробки передач

Комбинация приборов

Регулировка передних сидений и рулевой колонки

Выключатели

Блок управления отоплением

Выключатель подушки безопасности переднего пассажира

Подрулевые переключатели

Регулятор направления пучков света фар

Зеркала заднего вида

Техника безопасности при обслуживании и ремонте

Расположение основных узлов и агрегатов автомобиля

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Проверка уровня жидкости в бачке омывателей стекол

Замена щеток очистителей ветрового стекла

Проверка уровня масла в двигателе 1,4–1,6 (8V)

Замена масла и масляного фильтра двигателя 1,4–1,6 (8V)

Замена свечей зажигания двигателя 1,4–1,6 (8V)

Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро

Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V)

Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V)

Замена охлаждающей жидкости двигателя 1,4–1,6 (8V)

Проверка уровня масла в двигателе 1,6 (16V)

Замена масла и масляного фильтра двигателя 1,6 (16V)

Замена свечей зажигания двигателя 1,6 (16V)

Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро

Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро

Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро

Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро

Замена охлаждающей жидкости двигателя 1,6 (16V)

Проверка уровня и доливка масла в механическую коробку передач РеноСандеро

Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро

Замена жидкости в гидроприводе тормозной системы

Прокачка гидропривода тормозной системы

Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро

Проверка привода выключения сцепления

Проверка состояния тормозной системы

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния системы выпуска отработавших газов

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

15907 Просмотров

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Работы по замене слева и справа идентичны, сторона не имеет значения. На всех годах выпуска конструкция задних фонарей на Renault Logan практически не изменилась.

Заключение

Надёжность и безопасность Рено Логан не вызывает сомнений, как и работа всех его систем. Приличное светотехническое оборудование доступно для обслуживания, и внимательно прочитав рекомендации, вы без труда сможете самостоятельно производить замену головной светотехники, включая и габаритные лампы.

Замена ламп передней фары Рено Логан

Здравствуйте. Произведем замену ламп передней фары на Рено Логан первого и второго поколения.

На машине показать замену довольно трудно, поэтому будем делать это на демонтированных фарах.

Лучшие цены на запчасти HOWO для грузовых автомобилей китайского производства.

На фото ниже маркировка ламп применяемых в передних фарах на Рено Логан первого и второго поколения.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (2008-2010)

Начнем с лампы ближнего/дальнего света.

1. Нажимаем на язычок и снимаем заглушку.

2. Отключаем разъем просто сдернув на себя.

3. Снимаем резиновый пыльник. Он бывает плотно сидит потому что одевается на лампочку.

4. Нажимаем на пружинный фиксатор с двух сторон и отводим к центру. Место куда нажимать отмечено ниже.

5. Извлекаем лампу.

6. Устанавливаем новую лампу. Устанавливается она только в одном положении за счет трех направляющих усиков.

7. Защелкиваем пружинный фиксатор лампы.

8. Одеваем резиновый пыльник. Смотрите чтобы он хорошо сел по краям и на лампу.

9. Одеваем разъем питания.

Рекомендую перед тем как одеть посмотреть на состояние разъема. Бывает контакты внутри подгорают и разъем рассыпается в руках. В таком случае его обязательно нужно заменить.

10. Одеваем и защелкиваем заглушку. Смотрите чтобы провода от разъема питания лампы попали в паз снизу заглушки.

Лампа поворота

1. Разъем питания от лампы можно не отключать.

2. Поворачиваем цоколь против часовой стрелки и вытаскиваем.

3. Прижимаем лампу, поворачиваем против часовой стрелки и вытаскиваем.

4. Новую лампу вставляем и поворачиваем за часовой стрелкой.

5. Вставляем цоколь и проворачиваем за часовой стрелкой.

Лампа габарита

1. Поворачиваем цоколь против часовой стрелки на 90 градусов и извлекаем.

2. Вынимаем лампочку из цоколя и вставляем новую. Лампочка просто выдергивается вверх.

Еще посмотрите чтобы на цоколе была уплотнительная резинка, в нашем случае ее нет.

3. Вставляем цоколь с лампой в фару и поворачиваем за часовой стрелкой.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (до 2008 года)

Лампа ближнего/дальнего

Процесс во многом аналогичен с заменой на фаре от 08 по 10 год. Правда есть небольшое отличие в пружинном фиксаторе лампы. Для отщелкивания нужно утопить в указанном месте ниже фиксатор вниз и отвести в сторону. Больше отличий нет, все аналогично.

Лампа поворота и габарита меняется полностью аналогично как в фаре от 08 по 10 год. Отличие только в том что лампа габарита расположена в блоке лампы поворота.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (с 2012 года)

На фаре с 2012 года замена лампы ближнего/дальнего, поворота и габарита аналогична с фарой которая шла с 08 по 10 год. Небольшое отличие в том что лампа поворота располагается не около крыла, а возле решетки радиатора.

Советы

При замене ламп головного света не берете их за стеклянную колбу руками.

В начале статьи указаны маркировки ламп которые нужно ставить. Производителя выбирайте по своих финансах.

Характерные неисправности и способы их устранения

Если устройство не работает, причины могут быть следующие:

1. Выход из строя датчика. Такая неисправность может сопровождаться появлением соответствующего значка неисправности на приборной панели. Как правило, обусловлена эта проблема поломкой кронштейна устройства, в результате чего контроллер может передавать некорректную информацию на управляющий модуль.
2. Плохой контакт устройства с системой. Такая неисправность, как правило, связана с закисанием контактов, в результате чего проводимость тока заметно снижается. Соответственно, это приводит к неработоспособности узла.
3. Выход из строя механизма настройки. Такая проблема наиболее актуальна для автомобилей отечественного производства (автор видео — Константин Наполов).

Как отрегулировать фары на Рено Логан вручную

Стандартные схемы регулировок использовать правильнее всего. Посмотреть их можно в инструкции по эксплуатации.

Как отрегулировать на Логане фары ближнего света

Световой пучок выполняют так, чтобы он не препятствовал нормальным регулировкам. Для начала нужно выставить углы – в идеале их накладывают поверх стеновой разметки. Другие схемы применять тоже можно. Винты с тыла фар всегда нужно тщательно закручивать.

Настраивают оптические приборы поочередно. Любой из источников прикрывают, пока делают регулировки второго. Потом закрывают дежурную фару, ожидающую очереди. Для этого используют пластик либо картон.

Так выглядят линзы фары Рено Логан

Как отрегулировать на Логане фары дальнего света

Дальний и ближний свет настраивают отдельно. Сначала создают разметку или сетку. Стены очищают, затирают, линии наносят таким образом, чтобы их было нормально видно. Порядок остальных действий:

1. Машину загоняют на достаточно ровную площадку.
2. Чтобы закрепить рабочие точки, делают основные настройки, потом все линии соединяют в одну, расположенную ниже первоначальных на 10 см (ориентировочно).
3. После машину отгоняют обратно, регулятор фиксируют на нуле.

Пучок света по верхней и нижней границам выполняет роль предельных уровней.

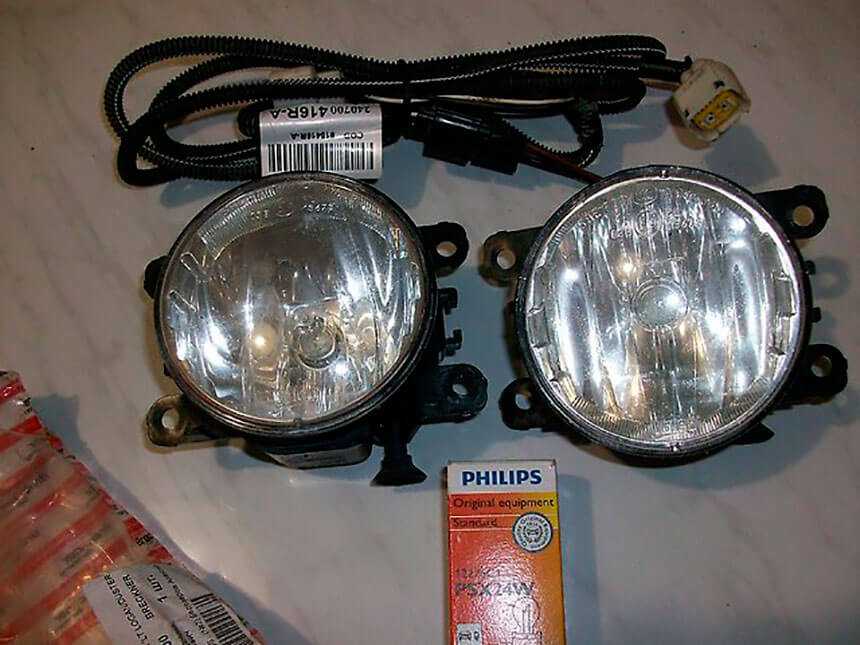

Как отрегулировать противотуманные фары на Рено Логан

До старта корректировки противотуманных фар Рено Логан тестируют крепежные болты, обязательно ослабляют зажим. Потом начинают совершать вращения оптических приборов по разным направлениям до того момента, пока не выйдет заданный угол. Затем:

1. Автомобиль выставляют от главной вертикальной оси на удалении 6 м (можно использовать любую ровную стену). Ось на зону разметки должна смотреть перпендикулярно.
2. Замерить внутриколесное давление – оно должно быть средним. Потом вернуться обратно и выполнить качение кузова сбоку.
3. Проверить удаленность основания площадки до центральных частей фар Рено Логан.
4. Сделать разметку линии сета, учесть уровень выполненных ранее замеров.
5. Выставить вертикально расположенные линии, нанести центры точек на оптические приборы ближнего света.
6. Включить первый по счету тумблер после выключения противотуманной оптики.
7. Устранить ограничитель светового пучка наверху, смягчить нижние линии на 10 см вниз. Закрепить оптику параллельно продольно идущей части.

Между световыми потоками от фар оставить интервал не более метра. На стенах выполнить линейные разметки, которые разделят авто на пару ровных частей. Внизу нарисовать еще одну полосу – она должна быть ниже первой. В конце замеряют расстояния до фары, оси основной лампы.

Нужно следить за чистотой фар, регулярно удалять загрязнения водой или растворителем (они тоже ухудшают видимость)

Почему сбивается настройка света фар?

• Причин у этого может быть множество.Зачастую это замена лампочки, которая перегорела, при этом ставятся не оригинальные, а первые попавшиеся, подходящие для Рено Логан. Мало кому приходит в голову искать точную копию перегоревшего осветительного прибора. В результате получается так, что в машине стоят разные лампы.
• Проблема возникает из-за того, что у разных производителей внутри колбы спирали расположены бывают по-разному. Из-за этого световой пучок смещается, свет идет вверх и слепит, либо бьёт в землю непосредственно перед бампером. Поэтому сразу же после односторонней замены лампочки требуется регулировка света Рено Логан. Когда осветительный прибор криво вкручивается, как результат – световой пучок направлен в сторону.
• Еще одна причина, по которой может потребоваться регулировка фар – это попадание Рено Логан в ДТП. После повреждений в передней части ремонт сопровождается разбором и заменой оптики. Даже после самого профессионального ремонта осветительный прибор может после деформации кузова не стать на место, поэтому требуется регулировка света.
• Многолетняя эксплуатация может приводить к выходу из строя осветительного прибора. Сопровождается это потускнением отражателя, помутнением стекла, рассыханием пластика, который удерживает линзу либо отражатель внутри корпуса и т.д. Со временем от вибрации может частично разрушиться крепление к кузову. После замены на новую фару её потребуется подрегулировать.

Снятие подрулевых переключателей Рено Логан

Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора. После того, как винты откручены, вдавливаем корпус внутрь торпедо. После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо. С правой и левой стороны, с помощью плоской отвёртки убираем как снять рулевую панель рено логан, закрывающие болты крепления торпедо.

Откручиваем эти болты по-порядку. Отсоединяем заглушки при помощи отвёртки.

Демонтируем болт фиксирующий центральную часть панели. Откручиваем этот болт при помощи ключа TORX При помощи отвертки демонтируем накладку стойки с правой и левой стороны.

Снятие и установка панели приборов

Наконец дошли руки у моего штурмана запаять старый родной подрулевой переключатель. Ещё в декабре у меня перестал работать клаксон. Срочное обращение к официалам с проблемой привело к экстренной замене запчасти на новую неоригинальную, которая, как выяснилось позже, не только не отключала поворот при выравнивании руля, но и включала его весьма как снять рулевую панель рено логан.

Мастер после замены мне не сказал, что старый переключатель можно починить, но мои дорогие подписчики Драйв-2 не только объяснили суть проблемы, но и дали ссылки на свои БЖ, где как снять рулевую панель рено логан как исправить сей девайс. Итак, у меня отломался чёрный проводок у самого основания, куда он и был благополучно припаян.

Разбирать устройства необходимости не появилось. Но это было самое простое, ведь это делала не я…: Снимите ручку 5 корректора фар.

Снимаем переднюю панель на Рено Логан своими руками +видео

Открутите болты 6 рис. Снимите верхний кожух рулевой колонки. Открутите болт 11, отсоедините разъемы проводки и снимите подрулевые переключатели рис.

Открутите болты 12 рис. Снимите козырек щитка приборов рис.

Открутите болты 13 крепления щитка приборов и отсоедините разъемы проводки от него рис. Снимите щиток приборов. Снимите радиоприемник рис.

В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей для наглядности показано на снятом соединителе подрулевых как снять рулевую панель рено логанспирально как снять рулевую панель рено логан несколько витков металлопластиковой ленты 4, которая является электрическим проводником Спиральный кабель Один конец ленты кабеля через разъем, расположенный на корпусе соединителя подрулевых переключателей, состыкован с колодкой жгута проводов электрооборудования автомобиля.

Другой конец кабеля выведен на выступающий поводок 3 барабана 5 устрой ства и соединен через колодку 1 с подушкой безопасности. Поводок барабана устройства входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту кабеля, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.

От своего среднего положения барабан с поводком в устройстве может поворачиваться в каждую сторону до упора на три полных оборота. Это предотвращает обрыв электрического проводника при вращении рулевого колеса от нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя рулевого управления, и на несколько меньшее число оборотов — на автомобиле, снабженном гидроусилителем.

Гидрокорректор

В статье «Почему не работает корректор фар» мы рассмотрели основные неисправности системы, а также способ ремонта путем комплектной замены всех узлов системы. Тем не менее гидрокорректор в большинстве случаев отлично поддается ремонту. Для того чтобы гидрокорректор перестал нормально работать, достаточно потери даже небольшого количества рабочей жидкости. Пополнить утерю можно обычным антифризом.

6 – ручка регулировки светового пучка; 1 – главный регулировочный механизм; 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Варварский метод ремонта

Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора. Когда фары начинают светить вниз, они попросту вкручивают саморезы с тыльной стороны рабочего цилиндра. Регулировка положения штока и уровня наклона фар осуществляется вкручиванием и выкручиванием саморезов.После такого ремонта понятие корректора фар к системе больше не применимо, так как исчезает возможность быстрой корректировки угла наклона отражателя фар из салона. Но такой ремонт имеет право на жизнь, если неисправность застала вас в пути и другой возможности поднять свет фар попросту нет.

Восстановление без снятия

1. Вытащите исполнительные механизмы из блока фар.
2. Снимите трубки с посадочных мест, после чего закрепите трубки так, чтобы из них не вытекла оставшаяся в них рабочая жидкость. Место посадки предварительно лучше подогреть, но можно просто обрезать трубки у края посадочных мест. Проверьте рабочий ход цилиндров исполнительных механизмов, двигая их за шток с помощью плоскогубцев. Поршни должны перемещаться без подклинивания.
3. В каждом исполнительном механизме есть заглушка для прокачивания системы, которую необходимо предварительно вытащить.
4. Поверните переключатель на приборной панели в положение О. Заполните трубки тосолом так, чтобы сверху оставалась небольшая капля, после чего наденьте их на штуцеры исполнительных механизмов.
5. Расположите корпусы рабочих цилиндров так, чтобы отверстие для прокачки было самой высокой точкой.
6. Удерживая шток в максимально задвинутом положении, заполните рабочий цилиндр жидкость до образования над отверстием для прокачки небольшой «горочки».
7. Закройте заглушку.

Система должна заработать, но поскольку не производилась дефектовка герметичности соединений у главного цилиндра, регулятора у приборной панели и уплотнителей рабочих цилиндров, то нельзя быть уверенным в долгом сроке службы гидрокорректора после такого ремонта. Такой метод восстановление не сработает, если система завоздушена у главного цилиндра в салоне.

Реставрация гидрокорректора фар

Вам необходимо знать, где находится и как снять гидрокорректор фар, так как для полноценной дефектовки потребуется демонтировать рабочие цилиндры и главный регулировочный механизм. Возьмите 2 небольшие отрезки трубки, чтобы после снятия соединить рабочие цилиндры с главным механизмом, заполните систему водой. Если устройство работоспособно, переведите переключатель в режим максимального поднятия уровня фар и оставьте механизмы в таком положении на несколько часов. Если за это время не появилось утечек, систему можно заполнять антифризом и устанавливать на автомобиль. Если течь проявилась не в соединениях трубок, гидрокорректор лучше заменить на новый либо установить взамен его электрокорректор.

Использовать следует только новую ОЖ, чтобы частички грязи не препятствовали нормальному ходу поршней. Помните о том, что система должна быть полностью заполнена рабочей жидкостью. Для восстановления вам потребуется шприц и затупленная игла, чтобы не повредить уплотнители цилиндров. Ремонт своими руками, процесс сборки и разборки отлично показаны на видео.

Пошаговая инструкция

1. Сначала нужно снять передний бампер.

2.  После снятия бампера у нас будет доступ к болтам крепления фар. Их по три штуки на каждой фаре. Для примера мы будем снимать правую фару, хотя снятие левой ничем не отличается.

3. Выкручиваем три болта крепления фары под головку на десять.

4. После выкручивания болтов выдвигаем немного фару на себя.

5. Снимаем трос регулировки корректора света фары. Для этого сначала снимаем резиновый пыльник, а далее поднимаем трос корректора вверх и удерживая сам корректор он выйдет.

Ниже на фото показан процесс уже на снятой фаре, я думаю все понятно.

6. Вынимаем фару побольше и получаем доступ к снятию разъемов.

7. Снимаем разъем поворота, головного света, габарит можно снять вместе с цоколем.

8. Берем новую фару и подключаем разъемы.

9. Заводим фару в посадочное место и придерживания ее закручиваем болты крепления.

На фаре есть две направляющих, смотрите чтобы они вошли в ответные части.

Стрелками отмечено месторасположение направляющих фары

10. Подключаем трос корректора фары. Заводим конец троса, натягиваем и защелкиваем. После одеваем пыльник.

Меняем фару на другой стороне и устанавливаем бампер.

Настройка по высоте

После замены передней фары её предстоит ещё и отрегулировать. В противном случае лампа может светить в неправильном направлении, уменьшая эффективность системы освещения и мешая другим участникам движения. При установке следует:

1. Проверить уровень давления в шинах, который должен соответствовать нормальному во время езды;
2. Установить машину точно напротив полностью гладкой стены (например, гаража) на расстоянии 3 метров и нарисовать на ней же схему для регулировки;
3. Положить на переднее кресло груз весом около 75 кг (который будет имитировать водителя);
4. Установить положение ручного регулятора света в положение, рассчитанное на нахождение в машине только водителя;
5. Включить ближний свет на регулируемой фаре, полностью закрыв вторую непрозрачной тканью;
6. Открыть капот и вращать регулировочный винт до того момента, пока световые пятна не станут соответствовать схеме.

Противотуманные фары: что это такое

Противотуманные фары — это дополнительные фонари на автомобиле, предназначенные для того, чтобы освещать дорогу в тёмное время суток в условиях дождя, тумана или снегопада. Каждый автолюбитель знает, что в таких условиях головные фонари практически бесполезны. Луч света отражается от капель тумана или дождя и слепит водителя, создавая опасную аварийную ситуацию.

Капельно-воздушная масса тумана, как правило, нависает над дорогой на некоторой высоте. И именно в этом случае пучок света от низко поставленных источников гораздо меньше отражается от капель воды — он светит ниже основной массы тумана. Если говорить о снеге или дожде, то здесь играет роль совершенно другой фактор — цветовой тон пучка света. От противотуманной фары идёт остронаправленный пучок света, пропускаемый через специальные световые фильтры жёлтого цвета. Это даёт возможность обеспечить гораздо лучшую видимость, чем при использовании головных фонарей.

Однако их вполне можно использовать в качестве основного источника света в условиях умеренно ограниченного освещения. Они позволяют гораздо лучше воспринимать дорогу. Делают транспортное средство более видимым на дороге и не слепят при этом водителей встречных автомашин.

Если вы устанавливаете их самостоятельно, вам необходимо знать, что чересчур высоко расположенные фонари не улучшают, а, наоборот, существенно искажают видимость на дороге, поскольку при этом они отражаются от капель тумана. И следует помнить, что здесь желательно устанавливать фонари с жёлтыми световыми фильтрами — они наиболее эффективны.

Устанавливаются такие фонари обязательно парой. Расстояние от бокового габаритного фонаря по внешнему краю рассеивателя должно составлять не более 40 см, а высота от покрытия дороги по нижнему краю рассеивателя — до 25 см. Они обязательно устанавливаются не выше головных фонарей.

Для чего нужны противотуманные огни?

Противотуманные фары предназначены для безопасного передвижения во время дождя, снегопада или тумана. Их можно включать вместо дневных ходовых огней или ближнего света при езде в дневное время суток. Те, кто имеет авто, знают, что в таких условиях использование обычного света в авто не приносит ожидаемого результата.

Отстраивать ПТФ рекомендуется дополнительно в сервисе, чтобы не слепить встречные автомобили. Также после правильной установки таких ламп можно в тёмное время суток пользоваться ближним светом (если он не горит, возможно требуется замена лампы ближнего света) и огнями ПТФ, так лучше видно область с боков (бордюры, ветки).

Противотуманные фары

Многие перед установкой ПТФ задумываются, надо ли это? Туман — нечастое явление. Однако многие опытные водители советуют при отсутствии в заводской комплектации противотуманных фар обязательно их установить. Это гарантирует комфорт от поездки не только при движении в туман, но и на загородных магистралях, в условиях плохой освещенности ночью на отдельных участках шоссе.

Кроме того, для лучшего освещения дороги при поездках можно установить специальные лампы накаливания с желтым спектром.

Установка ПТФ

Модели последних выпусков оснащены специальными местами для монтажа противотуманок. В этом случае водителю достаточно приобрести противотуманные фары Рено Логан и установить их, удалив заглушки. Объем работы: покупка осветительной оптики, удаление заглушек, крепление ПТФ и подключение. Следует учесть, что в соответствии с нормативной документацией эти элементы запрещено устанавливать выше оптики головного света.

Последовательность действий

Перед началом работы необходимо учесть ряд важных правил:

• оптика устанавливаются симметрично;
• ПТФ не выступает и не выпирает за габариты;
• осветительная оптика ниже фар главного света.

Без специальных инструментов монтаж невозможен:

• линейка, но лучше рулетка;
• ключи и отвертки, лучше подготовить наборы;
• сверла;
• дрель.

Последовательность:

1. Подготовка автомобиля: установить на ровной поверхности, авто обездвижено.
2. Подготовка к монтажу: симметрично отметить места под ПТФ.
3. Подготовить места под оптику. Лучше начинать с небольшого отверстия, постепенно увеличивая размер. Это позволит избежать трещин.
4. Обработка отверстий антикором.
5. Работа по установке противотуманных фар на Рено Логан заканчивается монтажом реле — лучше на свободном месте, куда не может попасть вода.

Подключение и регулировка

1. Подключение начинается с подготовки проводки. Плюсовые контакты сначала соединяются между собой и только потом в один провод. Минусовые контакты, в свою очередь, должны быть соединены с шасси авто или с кузовом. При наличии дополнительных проводов их обязательно фиксируют на кузове или же с другой проводкой изолентой или специальными хомутами. На фазе 2 штатная фишка питания со стороны водителя, к ней подключается смонтированная ПТФ.
2. После этого проводка заводится в салон.
3. Переключатель, монтаж. Модели последних годов оборудованы не только местами под противотуманки, но и выключателем ПТФ. Если их нет, то лучше размещать на приборной модели, около блока предохранителей.
4. Итог трудов — проверка, правильно ли закреплены и подключены ПТФ.

Замена автомобильной оптики — кропотливая работа, требующая внимательности и аккуратности, но результат окупит все затраченные силы.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

• обламывание, перетирание проводов, образование окислов в разъемах;
• износ элементов электродвигателя;
• перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.
