Форд фокус 2 задние колодки: рассказываем суть. как заменить задние тормозные колодки форд фокус 2

Замена троса стояночного тормоза

Всем добра!Как говорится — никогда такого не было — и вот опять…Но обо всем по порядку.Стояночным тормозом я пользуюсь постоянно.Более того, я при постановке машины на стоянку жму педаль тормоза, сначала ставлю коробку с «Драйва» на «Нейтраль», потом ставлю на ручник, отпускаю педаль тормоза и ставлю коробку на «Паркинг». Цель всего этого — чтобы не было нагрузки на вал коробки при стоянке машины на уклоне (а стоянка почти всегда на уклоне).Так вот.Первым звоночком было возникновение относительно небольшого «свободного хода» ручки стояночного тормоза. Так-то ручку тормоза начинаешь поднимать — и сразу чувствуешь механическую связь (как тросовая проводка на самолете, если кто понимает). А тут — очень легкое перемещение где-то сантиметров на 5, только потом чувствуешь сопротивление, ну и щелчки.Попробовал работоспособность стояночного тормоза — вроде держит нормально. Отпускаешь — вроде отпускают, сопротивления езде не чувствуется.Вторым звоночком стало незначительное увеличение расхода топлива (с 10,4 до 10,6 л/100 км). Так как езжу я всегда практически в одном стиле и по одним маршрутам, то, как говорил один герой мультфильма:

«Это ж-ж-ж неспроста!»Ну, и третьим звоночком стало то, что когда пришлось проехать около 40 км в довольно резвом режиме (около 120-130 по платке), + около 100 по МКАДу, то потом, выйдя из машины, я почувствовал ОЧЕНЬ СИЛЬНЫЙ запах горелых тормозных колодок (или диска?).Все примерно стало ясно — задний тормоз клинит. Вот только виновник ясен не был.До Куги у меня был Фокус 2, так вот там я сталкивался с аналогичной проблемой, но ее виновником был суппорт, который пришлось заменить.По поводу точной диагностики обратился на Мейджор на 47-км МКАД, куда удалось записаться сразу на следующий день (в остальных сервисах было занято).В результате диагностики был приговорен трос стояночного тормоза, точнее его левая часть, которая просто заклинила в оболочке.

Как поменять своими руками

Процесс замены троса ручника на автомобиле с задними барабанными тормозами рассмотрим на примере Daewoo Matiz.

Демонтируйте центральную консоль.
Ослабьте контргайки левого и правого контура троса.
Достаньте упорную скобу, после чего выведите тросик из пазов кронштейна.
Далее, необходимо вывести трос из паза ролика. Для удобства можно пожертвовать целостностью напольного карпета – разрежьте его в месте расположения роликового механизма. Также желательно открутить от кузова кронштейн рычага ручного тормоза.
Ролик имеет подвижное соединение на втулке, которая фиксируется стопором. Для освобождения троса стопор необходимо будет извлечь.

Особенность стояночного тормоза Daewoo Matiz в том, что контуры троса проходят над нишей топливного бака. Для доступа к кронштейнам бак достаточно опустить примерно на 15-20 см и немного подать в направлении кормовой части автомобиля. При таком опускании отключать разъем электропитания элементов топливной секции, отсоединять шланги, не нужно.

Открутите болты крепления топливного бака, предварительно установив под бак упор.
Открутите 4 кронштейна троса ручника.
Вытащите тросик из технологического отверстия в кузове, сохранив в целостности уплотнительную заглушку.
Снимите задние колеса.
Снимите пыльники и на обеих сторонах открутите ступичные гайки. После этого демонтируйте барабаны, удерживая большим пальцем ступичные подшипники.

Извлеките трос ручного тормоза из кронштейнов.
Вытащите скобу, фиксирующую кожух троса в месте входа в тормозной щит.
Освободите наконечники троса из зацепления с рычагом ручного привода тормозных колодок.
Вытащите старый трос ручника.

Установка нового тросика

Заведите среднюю часть троса в салон автомобиля.
Проложите тросик ручника по днищу автомобиля, надежно зафиксировав в крепежных кронштейнах.
Заведите трос в тормозной щит и установите в специальную проточку фиксирующий стопор.
Зацепите наконечника тросика за выемку на рычаге ручного привода тормозных колодок.
Установите уплотнительный манжет технологического отверстия.
Прикрутите топливный бак.
Установите тормозные барабаны.
Зафиксируйте среднюю часть троса стояночного тормоза в пазу ролика и произведите сборку регулировочного механизма, рычага стояночного тормоза в обратном к снятию порядке.

Используя регулировочную гайку, подтяните тросик ручника. Поскольку процесс регулировки ручного тормозного механизма, выбора степени натяжения троса нами был подробнейшим образом рассмотрен, повторяться не станет.

Рекомендуем посмотреть видео замены троса ручника на Daewoo Matiz, ВАЗ 2110, Opel Astra F, а также Ford Focus, который оборудован задними дисковыми тормозами. Видео помогут понять, как осуществляется замена троса ручника на типовых видах конструкции стояночного тормоза.

Как заменить ступицу на Форде Фокус 2

Форд Фокус 2 представлен на российском рынке с 2005 года. За это время автомобиль доказал свою прочность, надежность и безопасность. Высокое качество машины в сочетании с очень демократичной ценой является главным преимуществом модели. Но даже самое качественное транспортное средство изнашивается. Большинство узлов и деталей автомобиля постоянно подвергаются нагрузкам, трению. Высокая скорость, большой вес время от времени требуют обновления запчастей автомобиля для поддержания высокого уровня безопасности.

Большая доля нагрузки приходится на подвеску и колеса. Для обеспечения комфортной и безопасной езды необходимо постоянно контролировать и своевременно заменять ступицу с подшипником. Поскольку в Форд Фокус 2 подшипник встроен в ступицу, то заменить придется деталь целиком.

Почему нужно менять
Что нужно для замены
Инструкция по замене ступицы своими руками

Почему нужно менять

Главная причина, почему необходимо менять ступицу на Форд Фокус 2, в том, что каждый подшипник имеет определенный эксплуатационный период, в течение которого деталь гарантированно функционирует. За время этого периода моторесурс узла сокращается и по его окончании деталь может прийти в негодность и сломаться в любой момент. Учитывая российское бездорожье контроль за ступичным подшипником Форд Фокус 2 должен осуществляться с особой тщательностью. Производитель определяет ресурс подшипника в 70–80 тысяч километров пробега. Специалисты утверждают, что после первой замены ступичного подшипника его ресурс значительно сокращается. На него негативным образом влияет износ ходовой, а также сам факт ремонта узла. Очевидно, что чем больше пробег автомобиля, тем хуже эксплуатационные показатели механизмов и деталей.

Более длительный срок эксплуатации и большую надежность можно получить, используя оригинальные детали для замены.

Что нужно для замены

Замена ступицы — дело несложное и может быть осуществлено своими руками. Для замены запчасти необходимо подготовить:

Новую ступицу (или ступицы, если меняется сразу несколько узлов);
Домкрат и противооткатные упоры;
Опоры под кузов;
Набор гаечных ключей;
Набор шестигранников;
Молоток;
Инструмент для выпрессовывания.

Для большего комфорта при проведении работ рекомендуется использовать тканевые прорезиненые перчатки и съемник подшипников.

Стоит отметить, что рекомендуется замена сразу обеих передних или задних ступиц, так как при износе одной, как правило, требует замены и другая. Это объясняется тем, что на обе детали действуют одинаковые силы и нагрузки.

Инструкция по замене ступицы своими руками

Безусловно, заменить деталь можно в автосервисе, однако, это будет связано с определенными денежными затратами. При этом даже неопытный владелец Форд Фокус 2, при наличии необходимого инструмента может успешно заменить ступицу. Для успешного проведения процедуры нужно следовать простому алгоритму:

подставить упоры под колеса для обеспечения безопасности процедуры;
сорвать ключом для колесных гаек крепеж колеса, ступицу которого планируется менять;
поднять автомобиль на домкрате;
подставить подпорку под автомобиль;
выкрутить крепеж колеса;
снять колесо;
развести отверткой тормозные колодки;
снять суппорт;
снять тормозной диск;
выкрутить ступичный болт;
демонтировать рулевую тягу;
при помощи молотка выбить шаровую опору;
вынуть ШРУС;
провести демонтаж поворотного кулака.

Теперь необходимо произвести выпрессовывание из поворотного кулака ступицы с подшипником. Это делается на специальном инструменте для выпрессовывания. После того как процедура окончена, подшипник не подлежит восстановлению, нужно только менять отработанную деталь.

На этом выполнена половина дела. Далее, происходит запрессовывание новой ступицы на место. Затем следует процедура сборки деталей на место:ставится поворотный кулак; устанавливаются ШРУС, шаровая опора и рулевая тяга; вкручивается ступичный болт и далее все остальные операции выполняются в обратном порядке.

В замене ступицы есть нюанс, когда операция производится на автомобилях с наличием АБС в тормозной системе. В таком случае система оборудована специальным подшипником. Кроме того, нужно в процессе демонтажа не забыть снять клемму с датчика АБС.

Как показывает практика, датчик антиблокировочной системы может прикипать к поворотному кулаку

В таком случае не рекомендуется его отрывать, чтобы не деформировать, но процесс выпрессовывания-запрессовывания должен производиться с предельной осторожностью. После окончания замены могут гореть индикаторы АБС и ЕСП

Однако, после первой поездки, набрав 20 км/ч, индикатор отключится, если только не был поврежден.

Как заменить стояночный тормоз

Если после регулировки стояночный тормоз не работает, еле держит, а трос затянут по максимуму до упора, то пришло время делать замену.

Для замены главного тросика или отходящих к колесам надо поставить также машину на смотровую яму.

Из салона, снимаем декор накладку у основания ручника и откручиваем гайку, с помощью которой делали регулировку. Для вспомогательных тросов надо отсоединить уравнители поворотом на 90 градусов.

Снять тормозной барабан, тормозные колодки, и отверткой надо оттянуть наконечник троса из паза на разжимном рычажке. Пассатижами (плоскогубцами) разжимаем фиксатор пружины снимаем его с щитка.

Смазка для тросика ручного тормоза

Лучше смазывать трос консистентной смазкой, которая имеет хорошие эксплуатационные характеристики: высокая максимальная температура плавления и стойкая к окислению.

Отлично подходит смазка для троса Литол 24. Можно также воспользоваться его зарубежными аналогами.

Сайлентблоки задней подвески Фокус 2

Вначале немного информации. На Форд Фокус 2 задняя подвеска многорычажная. Это дает плюсы при управляемости автомобиля, но в тоже время увеличивает стоимость ремонта подвески при поломке. В составе четыре рычага на каждую сторону. Один продольный, и три поперечных (два снизу и один сверху).

Задний нижний поперечный рычаг еще называют «подпружинным», в него упирается пружина. Передний нижний «кость» и верхний «серп». Так их называют из-за визуального сходства с этими предметами.

Схема задней подвески Форд Фокус 2

1 — Поперечина 2 — Стабилизатор поперечной устойчивости 3 — Стойка стабилизатора поперечной устойчивости, оснащенная шаровыми шарнирами 4 — Опора ступицы 5 — Ступица колеса 6 — Верхний рычаг 7 — Передний нижний рычаг 8 — Задний нижний рычаг 9 — Ограничитель динамического прогиба 10 — Амортизатор 11 — Пружина 12 — Гайка регулировочного кулачка заднего нижнего рычага

Подпружинные рычаги бывают двух видов — прямые и изогнутые. Изогнутые используются на так называемой улучшенной подвеске. С ними идет стабилизатор поперечной устойчивости с Г-образными стойками и двумя шарнирами. С прямыми рычагами будет другой стабилизатор и прямые стойки. Прямые рычаги и стойки дешевле.

Об износе сайлентблоков задней подвески можно судить по начинающемуся неравномерному износу задних покрышек. Проверить сайленты можно визуально и покачать рукой «кость». Часто сайленты в этом рычаге просто начинают болтаться из-за разрыва резины. Также становится невозможным произвести регулировку схождения задних колес, потому так втулки сайлентов прикипают к развальным болтам.

На своем автомобиле я упустил момент своевременной замены. По этой причине заднюю резину съело по внутренней кромке и на одном колесе появилась грыжа на протекторе. Колесо стало подпрыгивать при езде.

Резина могла еще походить. А теперь только покупка новой. Поэтому советую следить за износом и производить своевременный ремонт в задней подвеске.

Состояние сайлентов подвески

Пробег на момент ремонта 174 тыс. км. Осмотрел всю подвеску и решил менять не все сайленты, а только в подпружинном рычаге и в «костях». Остальные выглядели не совсем плохо и еще держали нагрузку. Ниже несколько фото левой стороны, на правой было тоже самое.

Левая сторона, передний сайлент продольного рычага «бабочка»

Передний нижний поперечный рычаг с левой стороны «кость»

Верхний поперечный рычаг с левой стороны «серп»

Запчасти для ремонта. Сайлентблоки задней подвески Фокус 2

На фото все мне было нужно, далее будет подробнее

Для «костей» нужно четыре одинаковых сайлентблока, по два на каждый рычаг. Заказал Lemforder 31938 01.

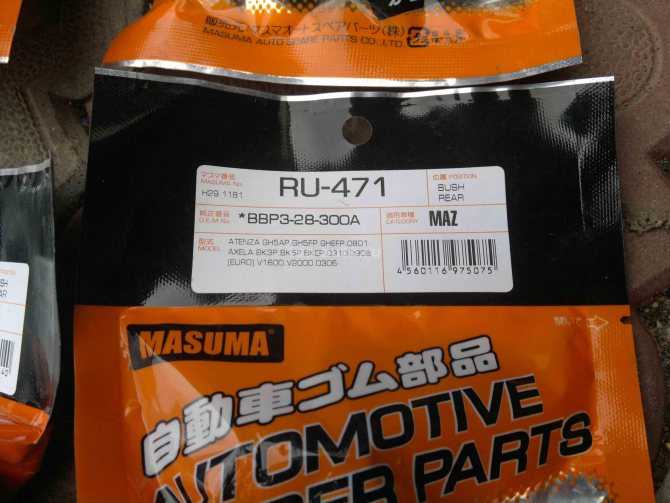

В подпружинные рычаги решил взять сайленты Masuma. Внутренний RU471, внешний RU470. Фирма Японская, но сделано на заводе в Китае. Внешне качество хорошее.

Внутренний сайлент подпружинного рычага

Внешний сайлент подпружинного рычага

Сайленты различаются диаметром и длиной внешней обоймы. На одной стороне нанесена красная точка. Этой стороной сайлент следует вставлять в рычаг, она немного меньше диаметром. Вообще разницу почти в 1 мм в диаметре заметил только на одной паре сайлентов, внутренней или внешней уже не помню. Нужно замерить штангельциркулем, но красная точка была на тех и на других. Если прессовать не правильно, сайленты держаться на будут.

Брал на запас несколько болтов, но все открутились кроме развальных. Гайки приварены к подрамнику. Если их не придется срезать, то достаточно только болтов. Болты для «костей» М12х65 мм Ford 1 471 995 или SWAG 50 92 9451 . Нужно 4 штуки. Для «серпов» болты такие же, но их я не трогал.

Внешний болт подпружинного рычага Ford 1 471 980 или Ford 6 699 982. М12х75 мм, таких нужно два. У болта Ford 1 471 980 уширение под внутренний диаметр сайлента только около головки болта. У родных это место длиннее, оставил их.

Внешний болт подпружинного рычага, 1 471 980

Внешний болт подпружинного рычага, М12х75 мм

Болты для «костей», 1 471 995

Болты для «костей» М12х65 мм

Замена продольного рычага Фокус

В передней части продольного рычага Форд Фокус установлен сайлент-блок, через который рычаг закреплен двумя болтами к кузову. К задней части рычага четырьмя винтами крепится ступичный узел заднего колеса. Замена рычага требуется при его деформации или износе сайлентблоков.

Как и с другими рычагами работы по замене проводим на яме или эстакаде (подъемнике) со снятием пружины, и колеса. Плюс необходимо подставить упор под нижний рычаг. Без регулируемого упора вынуть болты из проушин сайлентблоков будет проблематично.

Вынимаем из отверстий продольного рычага три держателя проводов датчика скорости вращения колеса и отсоединяем колодку проводов от датчика скорости вращения колеса.

Головкой «на 10» отворачиваем саморез крепления упора оболочки троса стояночного тормоза и вынимаем упор из отверстия рычага.

Отсоединяем нижний конец амортизатора от продольного рычага затем отсоединяем от продольного рычага поперечные рычаги подвески.

Снимаем ступичный узел затем головкой «на 15» отворачиваем два болта крепления рычага к кузову и снимаем продольный рычаг.

Устанавливаем новый продольный рычаг в обратной последовательности. Важный момент — окончательно затягиваем резьбовые соединения в положении «автомобиль на колесах» (под нагрузкой), это позволит продлить жизнь сайлентблокам Форд Фокус.

Срок службы колодок по пробегу авто, заявленный производителем

На официальных СТО тормозные колодки Форд Фокус 2 меняются по гарантии при износе не более 50%. Перед принятием решения учитывается эффективность работы тормозной системы и ручного тормоза.

Как правило, к 100 000 км пробега накладки истираются до толщины 4-6 мм и требуют замены. При этом затягивать с этой работой и доводить толщину до 1 мм не стоит, ведь это чревато снижением эффективности. Также отметим, что новая деталь имеет толщину от 11 мм и более.

Отзывы автовладельцев показывают, что чаще всего тормозные колодки на Форд Фокус 2 меняются при пробеге от 20 до 25 тысяч километров (36%), на втором месте пробег от 55 до 70 тысяч километров (16%) и на третьем — 45-50 тысяч километров (около 10%).

Это притом, что полный их ресурс (по заявлению производителей) составляет 150-180 тысяч километров. Но здесь многое зависит от режима езды и качества детали.

Неисправности ESP Форд Фокус 2, причины, как исправить

Система стояночного тормоза Форд Фокус 2

Система стояночного (ручного) тормоза Форд Фокус 2 имеет тросовый привод и управляется с помощью независимого ручного рычага стояночного тормоза.

Рис. 20. Система стояночного тормоза с задними барабанными тормозами

1 — рычаг стояночного тормоза; 2 — задний трос и оболочка троса; 3 — уравнитель; 4 — трос стояночного тормоза

Рис. 21. Система ручного тормоза Форд Фокус 2 с задними дисковыми тормозами

1 — рычаг ручного тормоза; 2 — тормозной диск; 3 — задний трос и оболочка троса; 4 — уравнитель; 5 — трос стояночного тормоза

Система ручника Форд Фокус 2 воздействует на систему барабанных тормозов или дисковых тормозов задних колес следующим образом:

— с барабанными тормозами задних колес независимый ручной рычаг стояночного тормоза напрямую через тросовую систему приводит в действие задние тормозные колодки;

— с дисковыми тормозами задних колес рычаг стояночного тормоза Ford Focus 2 приводит в действие суппорты задних тормозов с помощью троса и рычага заднего суппорта со встроенным кулачком.

Собачка, находящаяся внутри суппорта заднего тормоза, вращает регулировочный винт поршня, посредством чего компенсируется износ накладок. Для регулировки троса несколько раз задействуйте рычаг ручного тормоза.

Регулировка троса стояночного тормоза

— Снимите чехол рычага ручного тормоза. Отсоедините зажим чехла.

— Снимите чехол. Отпустите стояночный тормоз до упора в нижнее положение.

— Отпустите регулировочную гайку троса ручного тормоза до полного ослабления натяжения троса.

— Снимите зажим. Отпустите регулировочную гайку.

— Задействуйте и отпустите педаль тормоза, чтобы обеспечить правильную регулировку задних тормозов.

— Поднимите и подоприте автомобиль.

— Убедитесь в правильности разводки и фиксации зажимами троса ручника и оболочки троса.

— Поднимите рычаг стояночного тормоза вверх на четыре отметки.

— Затяните регулировочную гайку троса ручника до ощутимого увеличения плотности затяжки.

— Несколько раз задействуйте и отпустите рычаг стояночного тормоза с достаточной силой для фиксации системы стояночного тормоза.

— Отпустите ручной тормоз до упора в нижнее положение.

Барабанные тормоза задних колес Форд Фокус 2:

— Если регулировка троса ручника не влияет на перемещение плунжера, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса.

— Общее перемещение левого и правого плунжера вместе взятых должно составлять от 1 мм до 8 мм.

— Проверьте перемещение плунжера в левой и правой опорных пластинах.

— Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса ручного тормоза.

Дисковые тормоза задних колес:

— Если регулировка троса не влияет на перемещение рычага суппорта стояночного тормоза, имеет место повреждение, деформация или заклинивание троса, установите новый трос и оболочку троса.

— Общее перемещение между левым и правым рычагами суппорта стояночного тормоза и стопором вместе мятыми должно составлять от 0,5 мм до 2 мм.

— Проверьте перемещение рычага суппорта стояночного тормоза слева и справа.

— Если требуется дополнительная регулировка, отрегулируйте трос с помощью регулировочной гайки троса стояночного тормоза.

— Поверните задние колеса, чтобы убедиться в отсутствии выраженного заедания тормозов.

— Установите зажим регулировочной гайки ручного тормоза Форд Фокус 2.

— После регулировки убедитесь в правильности положения регулировочной гайки стояночного тормоза.

— Установите зажим. Установите чехол рычага стояночного тормоза.

Замена рычага управления ручником:

— Отпустите стояночный тормоз. Поднимите и подоприте автомобиль.

— Снимите напольную консоль. Рассоедините штекерный разъем.

— Отверните регулировочную гайку троса ручного тормоза.

— Снимите рычаг стояночного тормоза.

— После установки отрегулируйте стояночный тормоз.

— При установке выполните процедуру снятия в обратной последовательности.

Источник статьи: http://autozapchastiremont.ru/ford_fokus_2_stoyanochnii_tormoz.html

Подготовка к замене колодок

Замена задних колодок в Форд Фокус 2 начинается с установки автомобиля на ровной горизонтальной поверхности. Далее, независимо от вида тормозов, действуют в следующей последовательности:

Передние колеса фиксируют подложками спереди и сзади.
Далее ослабляют трос ручного тормоза. Для этого в салоне автомобиля поднимают водительский подлокотник, снимают кожух ручника и справа от рукояти откручивают гайку на 13.
В процессе работ поршень будет вкручиваться в тормозной цилиндр. Жидкость в бачке может вытечь наружу, поэтому ее частично (0,2-0,3 л) отбирают шприцем или грушей.
Баллонным ключом срывают колесные гайки.
При помощи домкрата вывешивают колесо. Для безопасности рекомендуется подложить под порог кирпичи или деревянную подпорку (полено).
Раскрутив гайки, снимают колесо.

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Но работа механизма зависит и от других факторов:

от степени износа накладок на тормозных колодках;
от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Читать еще: Форд Фокус 2 комплектация ghia 2006 что входит

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Подтягиваем ручник на Форд Фокус своими руками

На Форд Фокус второго поколения установлен классический стояночный тормоз с механическим приводом, независимо от того, какие тормоза установлены на задней оси — барабанные или дисковые. По техническому регламенту ручник обязан надёжно удерживать автомобиль на уклоне в 25% при полностью затянутом рычаге. При этом количество щелчков не должно превышать семи, максимум девяти. Как на Форд Фокус 2 проверить и подтянуть ручник, будем разбираться прямо сейчас.

Видео о том, как не должен работать ручной тормоз на Фокусе 2 :

Это интересно: Замена сменного элемента воздушного фильтра в автомобиле Ford Focus 2

Как самостоятельно настроить тормоза

Для задних колес Ford Focus 2 чаще всего применяются самоподводящиеся колодки. То есть, их регулировка не имеет необходимости. Когда фрикционные элементы постепенно изнашиваются, колодки корректируют положение, чтобы уменьшить рабочих ход тормозной педали. Несмотря на это, трос ручного тормоза подтягивать необходимо, так как с годами он и вытягивается, и изнашивается. Подтяжка упомянутого узла осуществляется изнутри автомобиля, из салона. Сам механизм настройки натяжки располагается под пластиком главного тоннеля. Для выполнения процедуры регулировки необходимо наличие головки на 13 или накидного ключа, а также широкой плоской отвертки

Совершенно не важно, дисковый или барабанный механизм применяется на вашем Фокусе, процедура подтяжки тросика стояночного тормоза и настройки самого узла выполняется по следующему алгоритму:

Обнаруживаем пластиковую обшивку кожуха главного тоннеля. Она находится в расстоянии между передними креслами автомобиля

Необходимо осторожно поддеть деталь отверткой, аккуратно перемещаясь по периметру.
Передвигаем панель и резиновый кожух по направлению вверх, двигаясь по рычагу привода стояночного тормоза.
Поддеваем панель и достаем ее из пространства между сидениями.
Для Фокусов с барабанной системой тормозов необходимо протестировать зазор между барабанами и колодками. Это выполняется путем усиленного нажатия на педаль торможения несколько раз

Если храповый узел реагирует и исправен, будет издано несколько щелчков. Это будет значить, что просветы были чрезмерными, но сейчас колодки находятся в надлежащем состоянии.
Необходимо вывесить задний мост со всех сторон посредством домкрата и хороших опор. Убираем колеса и барабаны тормозной системы, послабляем контргайку, используя ключ на 13, далее полностью выкручиваем ее.
Рычаг узла ручника следует опустить на минимальное положение вниз, затем вывернуть регулировочный элемент, направив его в начало резьбы штока тросика ручника.
Для автомобилей с дисковой системой тормозов ситуация несколько иная – необходимо установить щупы 0,7мм в зазор между основой суппорта и отжимным рычагом. Эту процедуру необходимо проделать по всем сторонам. Щуп устанавливается после проверки и тестирования зазора.
Если используется барабанная система, щуп устанавливается в промежуток между разграничителями распорок и колодочными корпусами тормозной системы. Это необходимо выполнить по всем сторонам, используя щуп толщиной не более 2 миллиметров. Далее нужно демонтировать барабан и совершить проверку работы.

Дальнейшие процедуры продолжаются внутри автомобиля, где необходимо завинчивать регулировочный элемент до момента, пока механизм колодок не станет сдвигаться. Чтобы угадать данную позицию, придется найти напарника. Когда разжимные рычаги свелись, нужно достать щупы из промежутков. Можно монтировать барабаны и колеса на свои места. Пока автомобиль еще не на земле, необходимо протестировать простоту вращения колес. Если при движении руками они прокручиваются сложно, это означает, что барабаны или диски зацепляются за колодки. Необходимо отпустить регулировочную гайку в салоне на 0,5 оборота. Далее спускаем транспортное средство на землю, регулируем гайку и тестируем функциональность ручника – если все в порядке, можно монтировать кожух механизма на свое место.

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

Тормозные устройства для задних колес;
Механический привод.

Привод, в свою очередь, состоит из:

Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

Уравнитель;
Регулирующая гайка;
Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

Демонтированная ручка РТ

Как отрегулировать ручник на Форд Куга?

Ручной тормоз вашего автомобиля является обязательной базовой функцией безопасности в соответствии с правилами дорожного движения, на самом деле он предназначен для остановки вашего Ford Kuga даже на небольшом уклоне. Он должен быть в дополнение к основным органам управления тормозом. Возможно, со временем система ручного тормоза ослабнет, и вы действительно не пройдете технический контроль, или вы почувствуете, что это больше не может останавливать вашу машину. Чтобы решить эти проблемы, мы рассмотрим как отрегулировать ручной тормоз на вашем Ford Kuga . Для этого сначала мы увидим регулировка ручного стояночного тормоза на Ford Kuga , в этом случае, на втором этапе, как отрегулировать автоматический ручной тормоз, и, в конечном итоге, стоимость услуги, выполняемой профессионалом.

Регулировка ручного тормоза на Форд Куга?

Выровняв ручной тормоз, снимите пластиковую консоль, которая его защищает, с помощью винтов и зажимов torx.
После выполнения вы должны увидеть люк на ручном тормозе, откройте его, чтобы увидеть систему винтов и проводов.
Вам нужно будет найти контргайки и ослабить их гаечным ключом, чтобы вы могли изменить натяжение троса.
Теперь закрутите гайки стопорного механизма с обеих сторон, обязательно сделайте одинаковые изменения с обеих сторон, чтобы обеспечить сбалансированное торможение, и убедитесь, что рукоятка ручного тормоза вашего Ford Kuga имеет ход примерно в три паза.
Затяните контргайки и проверьте фиксацию колесных дисков вашего автомобиля, если все в порядке, вы можете собрать комплект, в противном случае снова затяните стяжные винты, пока не получите отличную оптимальную настройку.

.Если у вас нет доступа к створке ручного тормоза Ford Kuga, регулировка, вероятно, будет точно такой же, тем не менее, это будет происходить прямо под вашим автомобилем на уровне ручки ручного тормоза. Обязательно перед любыми действиями ставьте машину на подставку.

Как настроить автоматический стояночный тормоз на моем собственном Ford Kuga?

Имейте в виду, что автоматический ручной тормоз нельзя модифицировать напрямую, потому что он должен самостоятельно адаптироваться к установке тормозных колодок или колодок вашего Ford Kuga.
Вы по-прежнему можете проверить правильность работы системы, просто поставив автомобиль на подставку и проверив, проехав под автомобилем, что колодки все еще находятся в хорошем рабочем состоянии.
Для барабанных тормозов необходимо разобрать тормозные системы, чтобы проверить состояние колодок, мы советуем вам сделать это у профессионала.
Не забудьте при необходимости заменить тормозные колодки.

Сколько стоит регулировка ручного тормоза Ford Kuga профессионалом?

Наконец, если вы не чувствуете себя комфортно с этой процедурой, особенно потому, что она касается компонента безопасности вашего автомобиля, а именно: регулировка с ручника от Форд Куга , советуем обратиться к механику, который сможет отрегулировать ручник на любой около пятидесяти евро . Для тех, у кого проблемы с вибрации при торможении на Ford Kuga, не думайте дважды, чтобы ознакомиться с нашей статьей, которая касается этой проблемы.

Если вам нужны дополнительные руководства по Ford Kuga, перейдите на наш Ford Kuga категория.

Снятие и установка задней ступицы

6. Подденьте отверткой

7. . и снимите скобу крепления штанги стабилизатора.

8. Разожмите резиновую подушку..

9. . и снимите ее со штанги стабилизатора

10. Установите новые подушки и напрессуйте скобы крепления стабилизатора.

11. Установите детали в порядке, обратном снятию.

Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойками без шаровых шарниров выполните следующие операции.

2. Отверните гайку 1 (рис. 7.4) крепления стойки 10, удерживая ее от проворачивания.

3. Выверните по два болта 8 крепления скоб 9 стабилизатора и снимите штангу 7 стабилизатора поперечной устойчивости в сборе со сойками, подушками и скобами крепления.

4. Снимите со стойки резиновые втулки 2 и снимите стойку со штанги стабилизатора.

Рис. 7.4. Крепление стабилизатора поперечной устойчивости задней подвески: 1 — гайка крепления стойки стабилизатора; 2 — резиновые втулки стойки стабилизатора; 3 — поперечина задней подвески; 4 — задний нижний рычаг задней подвески; 5 — регулировочная шайба; 6 — гайка регулировочного болта крепления заднего нижнего рычага; 7 — штанга стабилизатора поперечной устойчивости; 8 — болты крепления скобы стабилизатора; 9 — скоба крепления стабилизатора; 10 — стойка стабилизатора

5. Снимите скобы 9 крепления стабилизатора и резиновые разрезные подушки со штанги 7 стабилизатора.

6. Установите новые подушки и напрессуйте скобы крепления стабилизатора.

7. Установите проставку высотой 184 мм и шириной 20 мм между задним нижним рычагом задней подвески и верхней тарелкой пружины, поддомкратьте продольный рычаг, чтобы зажать проставку.

Данную операцию необходимо выполнить с обеих сторон автомобиля.

8. Установите детали в порядке, обратном снятию.

Снятие и установка задней ступицы

Вам потребуется ключ TORX Т50.

1. Ослабьте затяжку болтов крепления колеса.

2. Включите первую передачу и установите упоры под передние колеса. Приподнимите и установите на надежные опоры заднюю часть автомобиля.

3. Снимите соответствующее колесо.
