Ремонтируем замок зажигания на Шевике. Попробуйте сначала его снять ))

Настала очередная поломка, видать поездил годик без поломок и хватит — решил мой Шевик. Неждано-негадано заблокировало ключ в замке зажигания, ставится в первое положение(зажигание), а во второе(стартер) никак ключ не поворачивается, хоть убейте.

Почитал форумы, у Нивы Шевроле данная поломка довольно-таки распространена, однако толкового мануала я нигде не нашел, а потому пришлось самому ломать голову непосредственно на месте, то есть головой под рулевой колонкой )) Сразу решил все фиксировать фото и видео, так что теперь вам будет проще.

Значится, сняв кожух с рулевой колонки(там 5-6 болтов со всех сторон и резиновый кругляш-муфта вокруг замка), мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы(слева), которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

В общем, самая проблема и не только у меня — это снять этот чертов замок зажигания с рулевой колонки. Крепится он на 4 отрывных болтах, которые специально предназначены для того, чтобы угнать машину было сложнее.

То есть закрутить их легко, на шляпках есть шестиугольные головки под ключ, которые при определенном моменте затяга ломаются и остается круглая шляпка. Вот её-то нам и нужно будет открутить, целых 4 штуки. Получается, поставить легко, а снять — трудно. И это истинная правда, поверьте. Кому-то понадобится 10 минут, а кому-то 2 часа и то снять не могут, а просто срубают болты зубилом.

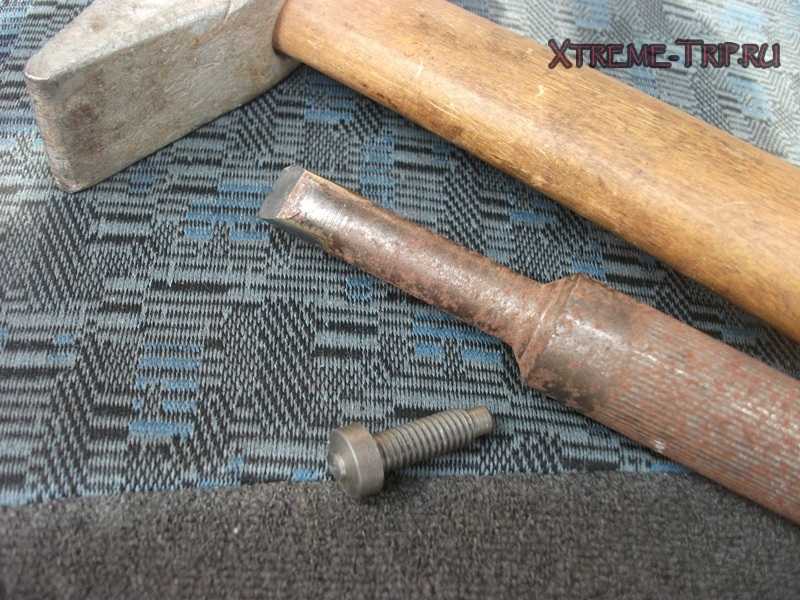

Чтобы их выкрутить, нам понадобится небольшое зубильце и молоток, а также плоская отвертка на 5 мм, желательно подлиннее.

Выкручиваем ПРОТИВ часовой стрелки, наставляем зубило, чтобы угол наклона был поострее, чтобы сила удара шла вскольз, а не точно в шляпку. И стараемся сделать зубилом засечку на шляпке отрывного болта, самое главное тут — стронуть болт с резьбы, чтобы он, прикипевший, начал движение.

Таким макаром, переставляя зубило, по 3-4 мм пробивая, прокручиваем болт влево до тех пор, пока он не ослабнет. Тогда его можно выкрутить пальцами или пассатижами, если все-таки он плохо крутится.

Вот так выглядит такой болтик, он идет на конус. Беремся за второй.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно, а потом постарайтесь сделать насечку зубилом, а потом длинной плоской отверткой упирайтесь в эту засечку и тихонько подстукивайте. Ставьте отвертку под углом «острее» к шляпке, чтобы удар шел типа вскольз, но и цеплял чутка.

Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

Выкрутив эти 3 болтика, сможете отсоединить замок зажигания от крепежа или( в нашем случае) сможете достать «личинку» замка и тем самым его починить.

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание). Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

Ах да, в продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, по-моему вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Источник

Что нужно знать о неисправностях узла

Они встречаются двух разновидностей:

• Поломка замка или его личинки;
• Отказала контактная группа замка зажигания.

Поломка переключателя достаточно редкое явление для «фирменных» деталей, что нельзя сказать о «ширпотребе» из Китая или Гонконга, которые способны преподнести сюрпризы владельцам машин. Не будем рассматривать проблемы с выключателями, остановимся на неисправностях узла коммутации. О поломках свидетельствует также несколько факторов:

1. Не включаются потребители электроэнергии машины;
2. Не работает система запуска мотора.

В обоих случаях для принятия окончательного решения по устранению поломки, следует проверить исправность узла. Это нетрудно сделать, если имеется автомобильный тестер и сохранились знания из области электротехники. Для проверки нужна электросхема замка, которую сегодня легко можно отыскать в сетях Интернета. Если всё это имеется, приступают к работе.

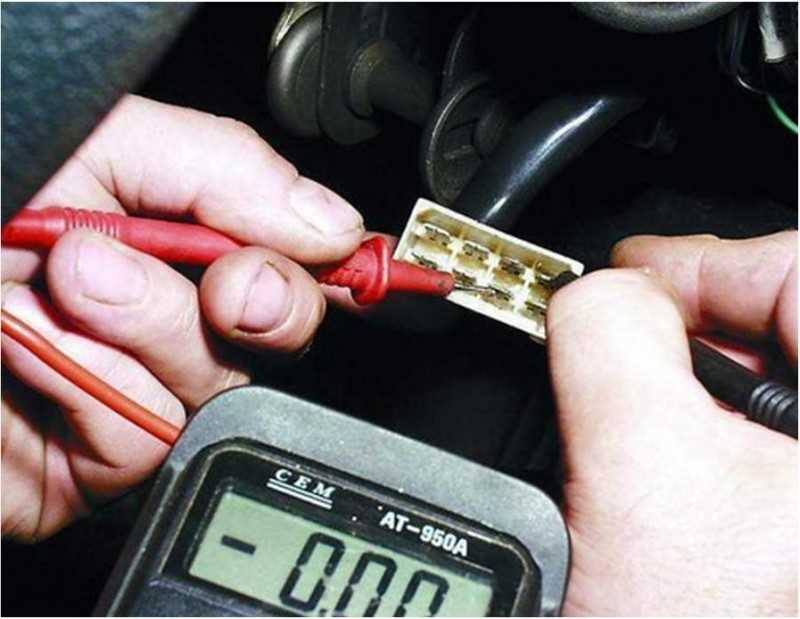

На фото показан элемент проверки группы коммутации.

Для выполнения этой «затеи» нужно иметь доступ к её контактам или разъёму с проводами. В некоторых случаях придётся выполнить демонтаж прибора. Это в большей мере относится к машинам семейства автомобилей «Жигули». Ключ переводят в первое положение, а прибором измеряют сопротивление соответствующих контактов, об этом подскажет схема замка. Их сопротивление должно быть близким к нулю. Далее следует произвести измерение во втором положении ключа. В положении стоп питание должно подаваться на автомагнитолу, часы и другие устройства. Всё это также покажет схема. Если показания прибора приближаются к бесконечности, группу придётся заменить.

Во времена СССР водители использовали для восстановления контактов монеты, покрытые серебром, это решало проблему на некоторое время. Можно и сегодня применить этот дедовский способ

Контактная группа замка вещь деликатная, поэтому следует относиться к ней с осторожностью

Устройство замка зажигания

Конструкция замка зажигания зависит от модели автомобиля. Существует два типа: с ключом и без ключа. Когда автомобили только начинали путь своего развития, их замки зажигания не имели ключей. Подобные конструкции применялись до середины ХХ века, а затем они были вытеснены привычными моделями, в которых используется ключ.

Несмотря на то, что сейчас происходит возрождение кнопочных замков зажигания, наиболее распространенным остается тип конструкции, где необходимо применение ключа. Самой удобной вариацией модели считается выкидной ключ.

Конструкция замков зажигания сходна у большинства легковых машин. Деталь состоит из двух основных частей. Механическая имеет в своем строении цилиндр, в который автовладелец вставляет ключ зажигания. Она обеспечивает защиту от угона. Электрическая же – из контактного узла.

В ключе установлен цилиндрический замок, который отвечает как за поворот контактного узла, так и за блокировку рулевого колеса. Все детали последовательно связаны друг с другом.

Личинка

Деталь представляет собой часть, в которую вставляется ключ, чтобы выбрать необходимое соединение цепей. Устанавливается в цилиндрической пружине, один из концов которой закрепляется на корпусе замка. Цилиндрический замок предполагает автоматический возврат замка в случае неудачного запуска. Деталь соединяется с поводком.

Поводок

Деталь напоминает широкий цилиндр, в котором имеется сквозной канал. На концах радиального канала имеются шарики, между ними размещается пружина. Конструкция детали предполагает, что пружина позволяет шарам попадать на корпусе замка в лунки. Таким образом, поводок позволяет поворачивать диск контактного узла, а также гарантирует фиксацию замка.

Контактный узел

Состоит деталь из контактного диска с пластинами (через которые проходит ток), а также из неподвижной колодки. На последнем элементе располагаются около шести контактов с выводами на обратной стороне. Обычно используются контакты-пластины с одним разъемом.

Контактная группа

Данный механизм является одной из наиболее важных частей замка зажигания, так как он является связующим звеном между всеми прочими составляющими. Механизм замыкает контакты электропроводов в необходимой для определенного режима работы последовательности, чем обеспечивает распределение тока между приборами машины. Положение поворотных частей контактной группы соответствует положению ключа в замке.

Контактная группа необходима для более удобного соединения и группирования электросетей транспортного средства. Деталь незаменима в плане практичности: использование контактной группы экономит время и деньги автовладельца. Дело в том, что подключение всех контактов напрямую крайне неудобно. При необходимости замены какого-либо элемента водителю пришлось бы залезать в корпус замка и отдельно запаивать каждый контакт. Контактная группа решает эту проблему, к тому же ее замена обходится дешевле.

Цепь ключа замыкается во время поворота, и электричество стремительно движется от минусовой клеммы по системе проводов, а далее – от контактов замка к индукционной катушке. Она вырабатывает дополнительное напряжение и сообщает его к свече зажигания. Затем ток возвращается на плюсовую клемму аккумулятора.

В результате многолетнего трения элементы группы могут стачиваться, что приводит к перегреву и обгоранию контактов. Вследствие подобных неисправностей возможны перебои в работе самых разных систем автомобиля. Зачастую замена контактной группы успешно решает проблему отказа сразу нескольких систем.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Отключение иммобилайзера

Какие есть варианты деактивации блокиратора:

• ввод персонального пароля на контрольном щитке в салоне машины;
• фиксация ключа к антенному адаптеру девайса для отключения блокиратора;
• применение различных обходчиков, эмуляторов и прочих устройств;
• использование перемычек;
• установка программного обеспечения для деактивации блокиратора.

О нюансах, с которыми может столкнуться автовладелец при отключении блокиратора, можно узнать из ролика канала KV Avtoservis.

Зачем отключать иммобилайзер?

В каких случаях может потребоваться отключить устройство:

1. Двигатель машины можно завести без деактивации блокировки. Если устройство не выполняет свою первостепенную функцию, это значит, что блокиратор функционирует неправильно. Девайс может заблокировать работу агрегата.
2. Возникли проблемы в работе устройства, неполадки связаны с одной из составляющих частей комплекса.
3. Зафиксировано серьезное или частичное повреждение электропроводки устройства. Речь идет о цепях, отвечающих за передачу определенных сигналов.
4. Если использующийся блокиратор морально устарел и автовладельцу необходимо отключить девайс, чтобы поменять на более новый.
5. Возникла необходимость установки стандартной автосигнализации.

Порядок работ по отключению

1. Подготовьте проволочную перемычку. Когда блокиратор будет отключен, перемычка позволит восстановить обмен информацией между блоком управления ДВС и диагностическим выходом.
2. Для отключения устройства можно обрезать электроцепи, а затем запитать их самостоятельно. Такой вариант более сложный в плане реализации. Если потребуется использовать диагностическую линию, восстановить ее будет значительно труднее, чем просто извлечь перемычку из штекера.
3. Для очищения памяти иммобилайзера потребуется отключить блокиратор от питания. После этого перемычка устанавливается в контакты под номерами 9 и 18.
4. Следующим этапом будет замена штатного чипа на специальный. В нем должно быть вшито ПО для очистки памяти блокиратора.
5. Ключ устанавливается в замок, производится активация зажигания на несколько секунд. За это время блокиратор автоматически очистит свою память и выполнит перепрошивку.

Источник

Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.

К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.

• 1 – приходит (12 Вт) для микро выключателя вставленного ключа
• 2 – приходит масса (ноль) при открывании водительской дверцы
• 3 – уходит (12 Вт) к стартеру (на схеме 50)
• 4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
• 5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
• 6 – приходит (12 Вт) на подсветку личинки замка
• 7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
• 8 – не используется (резерв для подключения дополнительных потребителей)

Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.

Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.

Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль) –

Зубилом необходимо лишь сдвинуть со своего места головки, затем все легко откручивается с помощью пассатижей. Обычно при ремонте замка зажигания меняют его контактную группу, личинку замка или микровыключатель. Но в большинстве случаев с этим давно никто не возится. Просто покупают новый замок и устанавливают в сборе. Замок зажигания в сборе для “десятки” имеет номер в каталоге запчастей 2110-3704005. Обычно этот номер вы найдете на упаковке нового замка в автомагазине.

При сборке замка зажигания ВАЗ-2110 следует учитывать очень важный фактор, это блокировка рулевого вала замком зажигания. Поэтому при установке нового замка зажигания нужно вставить ключ и повернуть его в положение “I”. И проворачивая рулевой вал, добиться, что бы защелка встала на место. То есть, если вытащить ключи и немного покрутить руль, он должен в какой то момент заблокироваться. А когда ключ вставляем обратно в замок зажигания и поворачиваем в положение “I”, рулевая колонка должна разблокироваться и свободно вращаться. Эта операция, при установке нового замка обязательна!

Не забываем так же, что при установке замка на рулевую колонку необходимо срезать грани болтов, как и было. Обычно в комплекте с новым замком зажигания идут болты с отрывными головками, которые отваливаются при соответствующем усилии. Это необходимо сделать для безопасности вашего же авто.

Электрическая схема автомобиля ФОРД ФОКУС. Форд фокус 2 распиновка замка зажигания

Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии. Блок в салоне Нумерация предохранителей отличается на моделях с по годов выпуска и с до года.

Начиная с года в блоке нумерация идёт с номера предохранителя, а в моделях распиновка замка зажигания форд фокус 2 дорестайл года порядковые номера предохранителей начинаются с F Предохранители и реле Ford Focus 2 расположены в блоке, под приборной панелью справа, с пассажирской стороны под бардачком. Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов Раздел Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель замок зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка двери задка Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей Раздел Чтобы восстановить связь между собой, модули отдельных систем должны общаться на одном языке.

Такой язык называется протоколом. Компания Ford в настоящее время применяет четыре различных системы шин данных. распиновка замка зажигания форд фокус 2 дорестайл

В зависимости от модели автомобиля и его оборудования применяются все три системы. Каждая из систем шин данных имеет свой собственный протокол. Системы шин данных: Эта шина имеет два витых провода. Эта шина применяется исключительно вместе с SCP-шиной. Кровать Lane-Keeping Bed стала частью проекта Форд Interventions по внедрению авто технологий в ежедневную жизнь Форд Фокус Hatchback mk3 2.

Аналоги для смены. Текст отыскал на одном из форумов. Вам кому-то полезен.

У самого пылает чек, на динамику никак не оказывает влияние, однако в поле зрения рябит. Осталось только заказать и поменять.

ФФ3 движки: Размер колес на Форд Фокус 1, 4, 3 Renumax. Не растрачивайте средства на перекраску! Сейчас вы сами можете всего за 5 секунд убрать всякую царапинку с автомобильного кузова.

Замок зажигания: схема, устройство, работа

Для того, чтобы понять как работает он работает, надо понять, из чего состоит замок зажигания. Как и любое другое контактное электро устройство, в нем есть механизм, который соединяет и разъединяет цепь электропроводки. Помимо включения выключения зажигания, замок еще выполняет некоторые функции, которые активируются при повороте ключа:

• в положение №1 — осуществляется подача энергии на панель приборов и различные электронные устройства;
• в положение №2 — производится запуск двигателя;
• в положение №3 — блокируется руль.

Для каждой из этих положений ключа используется своя контактная группа замка зажигания.

Ломается замок зажигания не так часто, как другие детали электрооборудования автомобиля. При неисправном замке системы зажигания определить причину можно самому.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

• Замену замка полностью
• Замену личинки замка
• Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Замки зажигания: основные неисправности

Основная задача замка зажигания — подключение потребителей электроэнергии в авто к источнику питания. Однако в конструкции также присутствуют элементы для защиты от угона (блокиратор руля), электронные имобилайзеры и т.д.

1. Самая распространенная неисправность – выход из строя контактной группы. Контакты замка зажигания перегреваются и обгорают, особенно если в силовых цепях электрооборудования возникает короткое замыкание.
2. Второй проблемой может быть личинка замка. В этом случае ключ вставляется, однако вытащить его не удается. Причина – износ, так как личинка и ключ изнашиваются естественным образом. При этом замок может не проворачиваться, то есть завести мотор не удается.
3. На современных авто могут выходить из строя дополнительные противоугонные элементы, интегрированные в замок. Это приводит к тому, что ключ не «распознается» системой, запуск двигателя блокируется.

В любом случае, если не работает замок зажигания, необходимо выполнить разборку, диагностику и  ремонт. При такой необходимости, можно выполнить такие операции своими руками в условиях обычного гаража.
