12.15. Вакуумный усилитель тормозов
| ОБЩИЕ СВЕДЕНИЯ |
Вакуумный усилитель
| 1 – главный тормозной цилиндр, 2 – вакуумный усилитель, 3 – кронштейн крепления бачка, 4 – бачок тормозной жидкости |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||||||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Проверка работы и замена обратного клапана вакуумного усилителя:
1. Провод с клеммой «–» отсоединить от автомобильного аккумулятора.
2. Снять полностью левую и правую шумоизоляционную обивку моторного отсека.
3. Провести осмотр вакуумного шланга на герметичность соединения со штуцером на впускной трубе. Если тут всё хорошо, тогда идём далее.4. Проверьте соединение этого шланга на другом конце – на вакуумном усилители тормозов.
5. Тут нужно ослабить затяжку хомута на шланге с клапаном и вынуть его, после чего обратный клапан можно достать из вакуумного усилителя.
6. На клапан нужно надеть резиновую грушу со стороны штуцера большого диаметра (конец который вставлялся в усилитель тормозов) и сжать её. Если всё исправно, то воздух спокойно выйдет с обратной стороны – через клапан.
7. Если при разжимании груши она осталась в зажатом положении, тогда обратный клапан вакуумного усилителя тормозов исправлен. Если воздух не выходит с обратной стороны или груша набирает воздух после её разжимания рукой, тогда клапан нужно заменить на новый. Замена и его сборка происходит в обратном порядке.
Эту процедуру можно делать и без груши – продуть ртом. Должно происходить свободное выдувания воздуха с обратной стороны клапана и невозможность вдувания в себя.ВАЗ
Источник
Роль вакуумного усилителя в тормозной системе
Вакуумный усилитель тормозов (он же – вакуумник и ВУТ) способен в 3-5 раз повысить усилие, которое прилагает водитель ногой на тормозную педаль, что и обеспечивает комфортное управление тормозной системой.
Без этого узла эффективно совершать замедление и остановку авто невозможно по той простой причине, что прижать колодки тормозных механизмов одним только усилием ноги достаточно сложно.
А это уже грозит безопасности движения, поскольку водитель может неправильно оценить обстановку и своевременно принять меры для остановки.
Усилитель же даже в случае экстренного торможения выполняет свою функцию и позволяет остановить авто.
В общем, роль вакуумного усилителя очень важная и от его работоспособности зависит многое. При этом конструктивно он очень прост, что и обеспечивает беспроблемную работу достаточно длительный период.
И все же неисправности с ним бывают. И при их возникновении результат не очень хорош – тормозная система хоть и сохраняет работоспособность, но выжать педаль тормоза проблематично и для замедления приходится прилагать очень большое усилие.
Руководства на все автомобили
1. Описание модели
2. Техническое обслуживание
3. Двигатели
4. Топливная система
5. Системы смазки, охлаждения
6. Система выпуска
7. Сцепление
8. Коробки передач
9. Приводные валы
10. Рулевое управление
11. Подвески
12. Тормозная система
12.0 Тормозная система
12.1 Техническая характеристика
12.2 Прокачка гидравлической тормозной системы
12.3 Замена передних тормозных колодок
12.4 Тормозные трубопроводы и шланги
12.5 Замена задних тормозных колодок на дисковых тормозах
12.6 Замена задних тормозных колодок на барабанных тормозах
12.7 Передний тормозной диск
12.8 Задний тормозной диск
12.9 Задний тормозной барабан
12.10 Суппорт переднего тормоза
12.11 Суппорт заднего колеса
12.12 Задний тормозной цилиндр
12.13 Главный тормозной цилиндр
12.14 Педаль тормоза
12.15 Вакуумный усилитель тормозов
12.16 Односторонний клапан вакуумного усилителя тормозов
12.17 Регулировка ручного тормоза
12.18 Рычаг ручного тормоза
12.19 Трос ручного тормоза
12.20 Выключатель контрольной лампы включения ручного тормоза
12.21 Клапан регулировки давления в тормозной системе
12.22 Выключатель стоп-сигнала
12.23 Антиблокировочная система (ABS)
12.24 Замена датчика колеса
12.25 Удаление воздуха из тормозной системы
13. Кузов
14. Электрооборудование Ссылки на другие сайты
Тормозная система
По своему назначению и выполняемым функциям тормозная система автомобиля подразделяется на рабочую, запасную, стояночную и аварийную. Рабочая тормозная система обеспечивает регулирование скорости автомобиля и его остановку с необходимой эффективностью. Запасная служит для остановки автомобиля с необходимой эффективностью при выходе из строя рабочей тормозной системы. Стояночная служит для удержания автомобиля неподвижно относительно дороги. Ей в основном пользуются для удержания стоящего автомобиля, но ее можно применять и в качестве аварийной при выходе из строя рабочей тормозной системы.
На автомобиле применяется рабочая тормозная система с гидравлическим приводом и диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. При отказе одного из контуров в качестве запасной тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.
Тормозная система состоит из главного тормозного цилиндра, вакуумного усилителя тормозов, дисковых тормозов на передних колесах и барабанных или дисковых тормозов на задних колесах.
Вакуумный усилитель тормозов снижает усилие на тормозной педали, облегчая тем самым управление автомобилем.
Регулятор давления задних тормозов расположен в гидроприводе на каждом заднем тормозе. На большинстве моделей регуляторы давления расположены отдельно, но на некоторых моделях с задними тормозными барабанами регуляторы давления объединены с задними рабочими цилиндрами.
При движении по влажной дороге рекомендуется время от времени нажимать педаль тормоза, чтобы снять с тормозных дисков вредные включения. За счет центробежной силы вода при движении сбрасывается с тормозных дисков, однако, на них остается тонкая пленка из жиров, силиконов, остатков резины, смазки и грязи, которые снижают эффективность торможения.
После установки новых тормозных колодок они должны приработаться. На первых 200–300 км пробега не рекомендуется без необходимости совершать максимальное торможение.
Корродированные тормозные диски вызывают при торможении вибрационный эффект, который не исчезает при длительном торможении. В этом случае тормозные диски подлежат замене.
| предыдущая страница11.2.15. Снятие и установка ступицы | ^к оглавлению | следующая страница 12.1. Техническая характеристика |
Трансмиссия
- Снятие вилки сцепления Peugeot 405
- Установка воздушного фильтра Пежо 405 своими руками
- Поменять датчик скорости Пежо 405
- Как поменять диск сцепления Пежо 405
- Поменять коробку передач Peugeot 405
- Установка крестовины карданного вала Пежо 405 своими руками
- Поменять масло в коробке передач Peugeot 405
- Поменять масляный фильтр Peugeot 405
- Как заменить наружную гранату Peugeot 405
- Снять педаль сцепления Peugeot 405 своими руками
- Заменить привод спидометра Пежо 405
- Установка пыльника внутреннего шруса Peugeot 405
- Установка пыльника на гранате Пежо 405 своими руками
- Как поменять пыльник наружного шруса Пежо 405
- Как поменять рычаг переключения передач Пежо 405
- Замена салонного фильтра Peugeot 405
- Заменить сальник заднего моста Пежо 405 своими руками
- Как заменить сальник коробки передач Peugeot 405
- Заменить сальник кпп Пежо 405 своими руками
- Поменять сальник полуоси Пежо 405
- Как поменять сальник привода Пежо 405
- Как поменять сальник редуктора Пежо 405 своими руками
- Замена топливного фильтра Пежо 405
- Замена троса сцепления Peugeot 405
- Установка фильтра акпп Peugeot 405
- Как поменять фильтр двигателя Peugeot 405
- Установка фильтра кондиционера Peugeot 405
- Снять цилиндр сцепления Пежо 405
Проверка усилителя и сопутствующих элементов
Проверить работоспособность усилителя не сложно, и для этого не потребуется какое-либо оборудование.
Один из простейших способов проверки без надобности «лезть» под капот делается так: на заглушенном моторе накачиваем тормозную систему (выжимаем педаль 4-5 раз и фиксируем ногой в нажатом положении).
Затем запускаем двигатель. Сразу после запуска на ваккумную камеру усилителя пойдет разрежение, в результате педаль должна немного пойти вниз. Если это произошло, вакуумник работает исправно, и подсоса воздуха нет.
Если тормоза вроде и работают, но при задействовании их силовая установка меняет режим работы, проверить, не является ли виной этому усилитель можно так: отсоединяем трубопровод от впускного коллектора, а штуцер заглушиваем резиновой заглушкой (можно для этого использовать отрезок подходящей по диаметру трубки, которую необходимо пережать).
Импровизированную заглушку необходимо надежно зафиксировать хомутом.
Затем запускаем двигатель, даем ему немного поработать, и начинаем жать на тормозную педаль (проделать это можно и на дороге, но обязательно следует учитывать, что усилитель работать не будет).
Если при торможении двигатель функционировать будет нормально (без смены оборотов), значит, в усилителе имеется подсос воздуха.
Устраняем неисправность
Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.
Выявлять неисправность стоит последовательно:
- проверяем затяжку хомутов трубопровода и состояние трубки в местах зажимов (нередко в них появляются трещины);
- осматриваем состояние уплотнителя обратного клапана усилителя. С временем этот резиновый элемент расслаивается из-за чего теряется герметичность вакуумной камеры (отсюда и шипение при торможении);
- меняем трубопровод вместе с хомутами. Стоит он недорого, поэтому проще его поменять, чем проверять герметичность, тем более что устранить трещину достаточно сложно. После замены проверяем работоспособность усилителя;
Если замена трубопровода не дала результат, замене уже подлежит сам усилитель, поскольку узел этот считается неразборным и ремонту не подлежит.
В процессе работ не лишней будет проверка обратного клапана. Сделать это можно двумя способами.
Первый подразумевает демонтаж этого элемента. Далее необходимо ртом подуть в штуцер, которым клапан устанавливается в усилитель. При этом он должен беспрепятственно пропускать поток воздуха.
Затем делаем обратное действие – втягиваем воздух через этот же штуцер. Исправный клапан воздух пропускать не должен.
Если нет желания снимать клапан, из-за чего может нарушиться герметичность в месте соединения, можно поступить так: запускаем двигатель, даем ему поработать.
Затем нажимаем до упора педаль тормоза, удерживаем ее в таком положении и глушим мотор.
Если клапан исправен, то он закроется (из-за отсутствия разрежения со стороны коллектора), при этом в вакуумной камере вакуум сохраниться, поэтому педаль сопротивления не будет оказывать (для удержания не нужно создавать дополнительного давления).
Напоследок немного о вакуумных насосах. В механическом узле для устранения стуков некоторые просто удаляют шток и все.
При этом насос работать не будет, но поскольку он – вспомогательный, то его отключение не сильно повлияет на работоспособность усилителя (хотя все же педаль станет немного «туже»).
Но в некоторых случаях помогает обычная смена положения штока (переворачиваем его на 180 град.).
Что касается электрического насоса, то зачастую он просто заменяется, поскольку отремонтировать его трудно.
Источник

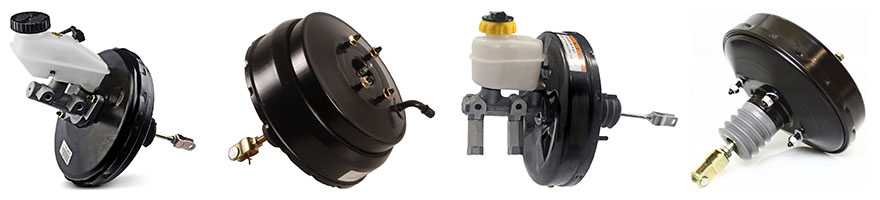

Вакуумный усилитель тормозов Пежо 405
Вакуумный усилитель тормозов Пежо 405, существенно облегчает усилие, прилагаемое при нажатии на педаль тормоза. И хотя, неработающий усилитель тормозов Peugeot 405 не препятствует обычному торможению автомобиля, педаль становиться «деревянная» и контроль торможения практически полностью теряется. Существует четыре разновидности усилителя тормозов: вакуумный усилитель, пневмоусилитель, гидроусилитель и электроусилитель. Что именно установлено на вашем автомобиле, можно проверить по VIN-номеру у наших менеджеров.
Вакуумный усилитель тормозов Пежо 405 обычно объединен с главным тормозным цилиндром. Перед покупкой усилителя тормозов Peugeot 405 необходимо произвести диагностику и определить точно что вышло из строя: вакуумный усилитель тормозов или главный тормозной цилиндр. Практически с уверенностью можно сказать о поломке усилителя, если при нажатии на педаль тормоза, слышен шипящий звук.
Стоимость усилителя тормозов Пежо 405:
| Варианты усилителя тормозов | Цена | Купить |
|---|---|---|
| Усилитель тормозов Пежо 405 | от 3500 руб. | |
| Усилитель тормозов Пежо 405 в сборе с ГТЦ | от 4800 руб. | |
| Клапан усилителя тормозов Пежо 405 * | от 1100 руб. | |
| Ремкомпелект усилителя тормозов Пежо 405 * | от 800 руб. |
Купить усилитель тормозов Пежо 405
Стоимость вакуумного усилителя тормозов зависит от типа, новый он или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.
Рейтинг усилителя тормозов: 1. Оригинальный усилитель 2. Bosch (Германия) 3. TRW (Германия) 4. Delphi (Англия) 5. Patron (Китай)
Срок службы усилителя тормозов в среднем от 150 до 250 тыс. км. пробега. Но в условиях нашего климата, он может быть существенно сокращен.
Когда нужно покупать усилитель тормозов: — большое усилие на педаль тормоза, чем раньше;— звук шипящего воздуха при нажатии на педаль;— неравномерная работа двигателя;— проблема в системе зажигания при исправных элементах системы.
* — требует проверки по VIN-номеру. Применяется не на все модели.
Источник
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Основные неисправности устройства
Видов поломок вакуумника не так уж и много, а именно:
- Потеря герметичности трубопровода, по которому поступает разрежение, или мест его соединения;
- Выход из строя обратного клапана;
- Разгерметизация рабочих камер усилителя.
Первые две неисправности – основные, третья же встречается очень редко.
Также стоит отметить, что в большинстве авто вакуумник работает от разряжения, создаваемого во впускном коллекторе (их то и соединяет между собой трубопровод).
Но на некоторых моделях усилитель для повышения эффективности работы дополнительно комплектуется вакуумным насосом. Причем этот элемент может быть, как механическим (с приводом от распределительного вала), так и электрическим, со своим электродвигателем.
Но эти насосы являются лишь вспомогательным элементом, который повышает эффективность работы усилителя. При этом основное разрежение все так же берется от впускного коллектора.
В авто, комплектующимися этим узлом, насос – еще один компонент, который может прийти в негодность. При этом усилитель будет продолжать работать, хотя на некоторых режимах движения усилие на педали возрастет.
Признаки возникновения проблем в работе
Неисправности вакуумного усилителя и компонентов, обеспечивающих его работу, обязательно проявляются, причем достаточно явно.
Если ваккумник не функционирует, это будет сопровождаться «тугостью» выжима педали.
При полном отказе этого элемента нажать на тормозную педаль очень сложно (для удостоверения в этом достаточно при неработающем моторе нажать на педаль 4-5 раз, на последнем выжиме сопротивление будет очень большим).
Поскольку разрежение берется от впускного коллектора, потеря герметичности вакуумного усилителя может сопровождаться изменением работы мотора при торможении (хотя этого происходить не должно).
Причем в одних случаях обороты силовой установки при нажатии на педаль тормоза могут падать (вплоть до остановки агрегата), в других же – обороты повышаются.
Здесь все просто – если есть не герметичность в вакуумнике, будет происходить подсос воздуха в коллектор, который влияет на пропорции топливовоздушной смеси, отсюда и изменение режима работы мотора.
Еще одним явным признаком является появление шипения при выжиме педали. Появление такого звука указывает на появление подсоса воздуха.
Что касается вакуумных насосов, то механические могут издавать стуки, причем постоянно (виноват в этом обычно приводной шток), в электрических же повышается шумность работы, также возможен сильный нагрев при работе мотора (здесь обычно неисправность кроется в приводном электродвигателе).
