Особенности второго поколения модели

Рено Сценик 2 с объемом двигателя 1,6 литров довольно популярная марка автомобиля среди любителей семейных компакт-вэнов. Этот автомобиль во многом повторил основные дизайнерские и технические особенности предыдущего поколения. Ходовая часть была полностью позаимствована у Сценик 1998 года выпуска. Конструкторами и инженерами были исключены те недоработки и просчеты, которые имели место в первом поколении этой модели. Частота и природа случающихся поломок кардинально не отличаются от других похожих автомобилей той же марки. По статистике модели Сценик, Меган и Клио относятся к наиболее надежным транспортным средствам этого бренда, серьезный ремонт которых требуется в исключительных случаях.

Двигатели Рено Сценик второго поколения традиционно надежны, однако, при обслуживании и ремонте силовых агрегатов рекомендуется обращаться к профильным специалистам или станциям технического обслуживания. Например, проведение работ по замене ремня газораспределительного механизма при пробеге 50-60 тыс км своими руками может привести к тому, что положение шестерни рабочих валов будет нарушено. Затяжка крепежных болтов для ее фиксации после приблизительной регулировки «на глаз» неуместна, поскольку качество таких работ будет на низком уровне. Параллельно с заменой ремня ГРМ специалисты рекомендуют провести замену водяной помпы. Для обеспечения высокого качества подобного вида ремонта и замены запасных деталей и расходных материалов необходимо специальное оборудование, инструменты и соответствующие условия.

Использование продукции других производителей существенно сказывается на работе многих узлов и механизмов этих автомобилей. Капитальный ремонт подвески этой модели Рено может потребоваться после 100 000 км пробега.

Пошаговая инструкция

1. Открываем капот и снимаем отмеченный ниже воздуховод.

2. Снимаем трос с вилки и далее через разрез вынимаем.

3. Дальше трос закреплен к кузову клипсой как раз под опорой двигателя. Из под капота увидеть эту клипсу невозможно, но можно просунуть руку к ней и раскрыть ее. Ниже на фото вы можете увидеть эту клипсу.

Раскрывается клипса легко, нужно за край клипсы потянуть вниз. На фото ниже я думаю все понятно.

Опора двигателя

4. Далее из салона. Нужно поднять педаль сцепления вверх и вывести бочонок тросика из зацепления на педали. Беремся за тросик и сдвигаем его на себя. Теперь поднимаем вверх и вытягиваем. Ниже на фото все понятно. Фото сделаны специально на снятом педальном узле.

5. Еще трос защелкивается в кузов. Сжимаем два фиксатора и выжимаем трос в подкапотное пространство.

Фото из салона Фото из салона на разобранной машине. Стрелками отмечены фиксаторы которые нужно сжимать.

6. Переходим под капот и извлекаем трос.

Перед тем как вынимать трос, нужно обратить внимание как он проложен. Он проходит между коробкой передач и опорой коробки

7. Сборку производим в обратном порядке:

  1. Заводим трос на место и защелкиваем на кузове
  2. Заводим бочонок троса в зацепление с педалью
  3. Защелкиваем клипсу
  4. Заводим трос за обе вилки
  5. Ставим воздуховод

Кому что непонятно смотрим видео урок, пишем вопросы в комментарии.

Совет

Чтобы понять хороший или плохой у вас трос, после снятия пошевелите его рукой туда-сюда. Трос должен ходить легко и белая оплетка троса которая выглядывает с края, должна стоять на месте. Часто бывает что оплетка отрывается. Пишу это для того что тугой выжим сцепления, скрип, заедание не только связаны с плохим тросом. Так что если у вас трос хороший устанавливайте его обратно и ищите другие причины.

Видео урок

  • Какую кпп поставить на уаз буханка



  • Замена троса сцепления ситроен с4



  • Устранение течи масла акпп jaguar



  • Ремонт вариатора сузуки кизаши



  • Замена сцепления ваз волгоград

Замена сцепления

Постоянное наличие комплектующих на складе и высокая пропускная способность ремонтного цеха позволяют справляться с обслуживанием машин в меньшие сроки. В техцентре трудятся мастера с более чем 7-летним стажем, досконально изучившие каждую деталь французских авто данной марки.

Сцепление — крайне ответственный узел, отвечающий за начало движения, переключение передач и послушность автомобиля на дороге. Резкие старты с пробуксовкой, частые остановки, ошибки при переключении и другие факторы приводят к ускоренному изнашиванию механизма.

По каким «симптомам» можно распознать необходимость в замене сцепления на «Рено»?

  • При включении задней передачи раздаётся хруст.
  • Машина трогается с места рывками.
  • Сцепление работает с пробуксовкой.
  • Наблюдаются протечки рабочей жидкости.
  • Передачи включаются не полностью.
  • Во время движения присутствует запах гари.
  • При нажатии на педаль сцепления появляются вибрации и шум.
  • Фрикционные накладки замасливаются и изнашиваются гораздо быстрее. Нажимной диск слишком сильно трётся о маховик, что приводит к перегреву всего узла.
  • Автомобиль разгоняется намного медленнее, чем обычно.

Что делать, если нужна замена сцепления на «Рено»?

Для начала — записаться на диагностику сцепления в сервисном центре «Лорант». Это очень сложный и ответственный механизм. Его замена — трудоёмкая процедура, требующая высокой подготовки и специальных условий. Например, наличия подъёмника, тёплого помещения, арсенала профессиональных инструментов, новых расходных материалов и комплектующих. Всё это есть в нашем техцентре.

Сцепление на «Рено» лучше заменять комплектом, а не отдельными частями. Для ремонта мы используем только качественные запасные части, оригинальные и контрактные. На все услуги и комплектующие действует гарантия. Для большей экономии предусмотрены скидки, акции и спецпредложения.

Чтобы получить консультацию по замене сцепления, позвоните по номеру +7 (495) 669-59-69.

*Обращаем ваше внимание на то, что данный интернет-сайт, а также вся информация о товарах и ценах, предоставленная на нём, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации

Ремонт троса

Иногда узел под названием «трос газа» можно отремонтировать. Сначала требуется его снять. Смысл в том, чтобы самим изготовить новый трос, «пересадив» на него оба наконечника. Длину нового троса тоже надо подобрать правильно.

Трансплантация

Петля троса, подходящего для моторов «K7», содержит несколько деталей. Сам узел разбирают, а бобышку, закреплённую на тросе, отпиливают.

Не бойтесь распилить наконечник

Центр бобышки можно рассверлить, хотя отверстие присутствует с завода. Главное – провести зенковку, иначе припаять трос будет сложно.

Монтаж наконечника

Припой должен быть утоплен внутрь выемки.

Теперь изучим, как поступить с Т-образным наконечником. В принципе, технология используется одна:

  1. Рассверливаем крепление троса;
  2. Проводим зенковку;
  3. Закрепляем и припаиваем новый трос.

Все действия поясняет фото.

Подготовка Т-образных наконечников

Сталь неплохо паяется. Только надо использовать активный флюс. Мощность паяльника – 100-120 Ватт.

Замена сцепления Рено Меган

При приближении пробега автомобиля Рено Меган к 100 тыс. км ресурс сцепления подходит к нулю. Нужно задуматься о небольшом ремонте, который заключается в замене комплекта сцепления или отдельных его частей. Также может потребоваться прокачка гидропривода и периодическая замена рабочей жидкости в контуре.

Что делать, если пропало сцепление

Если нет нормальной передачи крутящего момента между двигателем и КПП, нужно предпринять такие меры:

  • Проверить на подтечки.
  • Проверить уровень рабочей жижи в бачке. При необходимости долить свежую жидкость.
  • Развоздушить систему путем ее прокачки.
  • Осмотреть контур на предмет подтеков. Если подтеки есть, устранить повреждение.
  • Проконтролировать состояние рабочего цилиндра.
  • Проверить работоспособность выжимного подшипника. Если он поломан, затягивать с ремонтом не стоит — может произойти повреждение сопутствующих узлов.

Если сцепление пропало далеко от гаража либо автосервиса (например, на трассе), движение на автомобиле можно продолжать. Но часто переключать передачи не стоит. Также следует подстраивать обороты двигателя для снижения нагрузки на КПП при переходе на более высокую или низкую скорость.

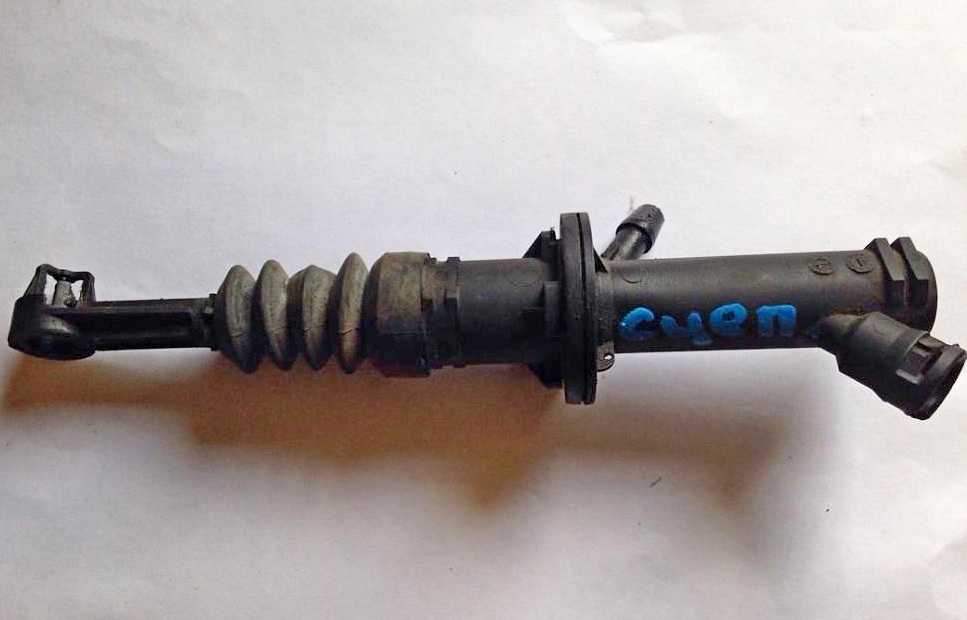

Замена цилиндров

Единственно верным способом решения проблемы с главным цилиндром является установка нового узла, так как ремонтопригодность цилиндра крайне низка. Для выполнения замены потребуются ключ «на 10», пассатижи и отвертка с плоским лезвием. Работы по снятию и монтажу главного цилиндра выполняются согласно инструкции, которая приведена ниже.

  1. Демонтировать корпус воздушного фильтра.
  2. Снять АКБ.
  3. Демонтировать ЭБУ.
  4. Извлечь пружинный фиксатор. Для этого необходимо поддеть его отверткой.
  5. Отсоединить наконечник трубки.
  6. Поддеть фиксатор под панелью приборов и снять наконечник штока с оси педали.
  7. Повернуть главный цилиндр против часовой стрелки. Это позволит его извлечь.
  8. Отсоединить шланг от штуцера.


Заглушить трубку. Это предотвратит вытекание жидкости.
Установить новое уплотнительное резиновое кольцо.
Собрать все в обратной последовательности.

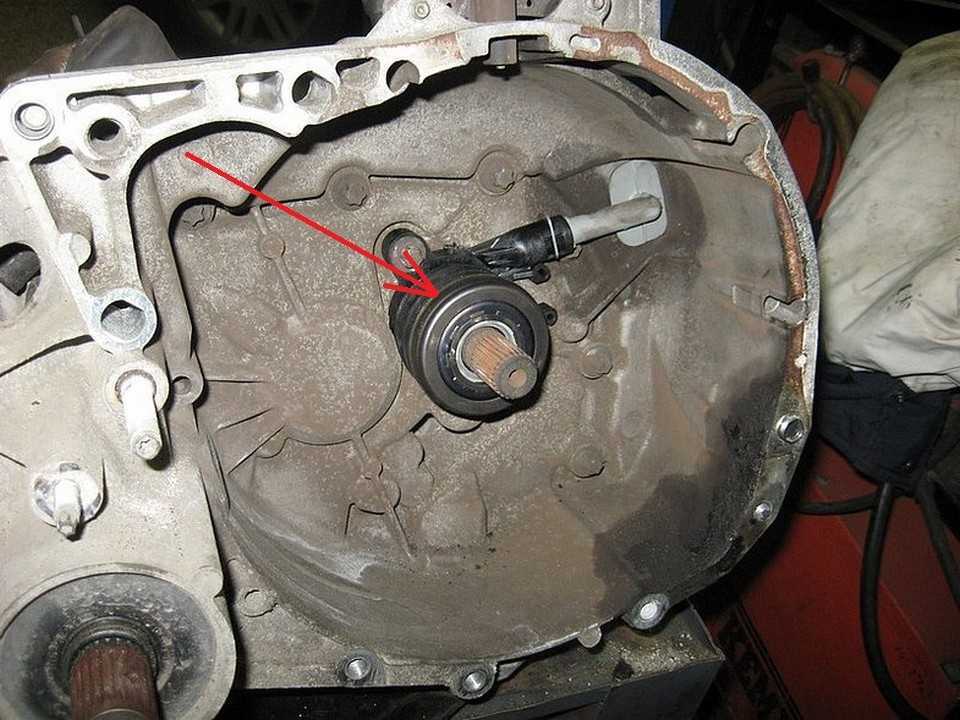

Замена рабочего цилиндра предполагает демонтаж коробки передач. Это усложняет ремонт. Нужно:

  1. Вывернуть 2 болта, которые крепят механизм выключения сцепления.
  2. Демонтировать узел в сборе со штуцером, а также переходником с первичного вала КПП.


Установить все в обратном порядке.

Потом нужно произвести прокачку гидропривода.

Прокачка системы при замене сцепления Меган

Устранение явления «ватной» педали производится путем прокачки контура от воздуха. Нужно:

  1. Снять аккумулятор.
  2. Довести уровень жидкости до максимума.
  3. Снять заглушку на штуцере.
  4. Надеть на штуцер шланг.
  5. С обратной стороны трубки подсоединить шприц.


Опустить вниз до упора фиксатор справа.
Левый фиксатор поднять вверх.
Выдвинуть черную трубку на 5 мм вправо.
Шприцем потянуть жидкость из системы.
Когда шприц наполнится, задвинуть черную трубку. После этого можно отсоединять трубку и сливать жидкость.
Повторно выдвинуть черную трубку и потянуть жидкость шприцем.

Данную процедуру следует выполнять, пока не исчезнут все пузырьки. При прокачке нужно следить, чтобы в бачке постоянно поддерживался достаточный уровень жидкости.

Замена комплекта сцепления целиком

Целиком менять сцепление на Megane нужно так:

  1. Снять аккумуляторную батарею.
  2. Демонтировать поперечину радиатора.
  3. Извлечь полуоси.
  4. Подпереть силовую установку.
  5. Снять опору КПП.
  6. Демонтировать коробку перемены передач.
  7. Отвернуть по кругу корзины 6 болтов.


Установить новый комплект сцепления Рено Меган на место.
Монтировать коробку на автомобиль.
Собрать все в обратном порядке.

Если возникли проблемы со сцеплением, производить демонтаж коробки перемены передач нужно не всегда. Например, замена главного цилиндра и развоздушивание системы возможны и без снятия основных узлов.

голоса

Рейтинг статьи

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

  • Шум или механический треск при включении или замене передачи.
  • Рывки при движении или попытке тронуться с места.
  • Пробуксовка сцепления.
  • Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

  1. Ключ «на 11», а лучше, если это будет торцевая головка.
  2. Отвертки – плоская и крестообразная.
  3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

  • Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
  • Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
  • Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
  • Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
  • Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
  • Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
  • После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
  • Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

Renault Logan Серебристый Оранж Джус Бортжурнал Замена сцепления и не только

Вот и наступил этот час. Я уже писал, что купил все необходимое для замены сцепления (www.drive2.ru/l/4257605/) и вчера посетил клубный сервис — Логан-гараж на Буракова 14. Приехал к 8.30, меня оформили в 9.00, загнали машину на подъемник.Мастер как только сел в мое авто (чтобы загнать в бокс на подъемник) сразу сказал — что сцепление пора менять, хотя пробег не мегабольшой. Но жесткая педаль со скрипом, высоко задранная вверх не досталвляет комфорта в ездеюПоразила чистота и порядок в боксе, прямо как в операционной, обычно на сервисах такие бардаки, а тут любо посмотреть. Я все время был рядом с машиной, фоткал, смотрел. Мастер тоже классный попался — видно профессионал своего дело, все четко, аккуратно делал, без спешки. Итак…Начали мы с проверки ходовой (я ее менял в марте www.drive2.ru/l/3150376/). Хотя прошло всего 4 месяца, но пробег составил около 10 000 ). Как показала проверка — все в идеале (причем самые приятные ощущения ждали меня впереди:-))))

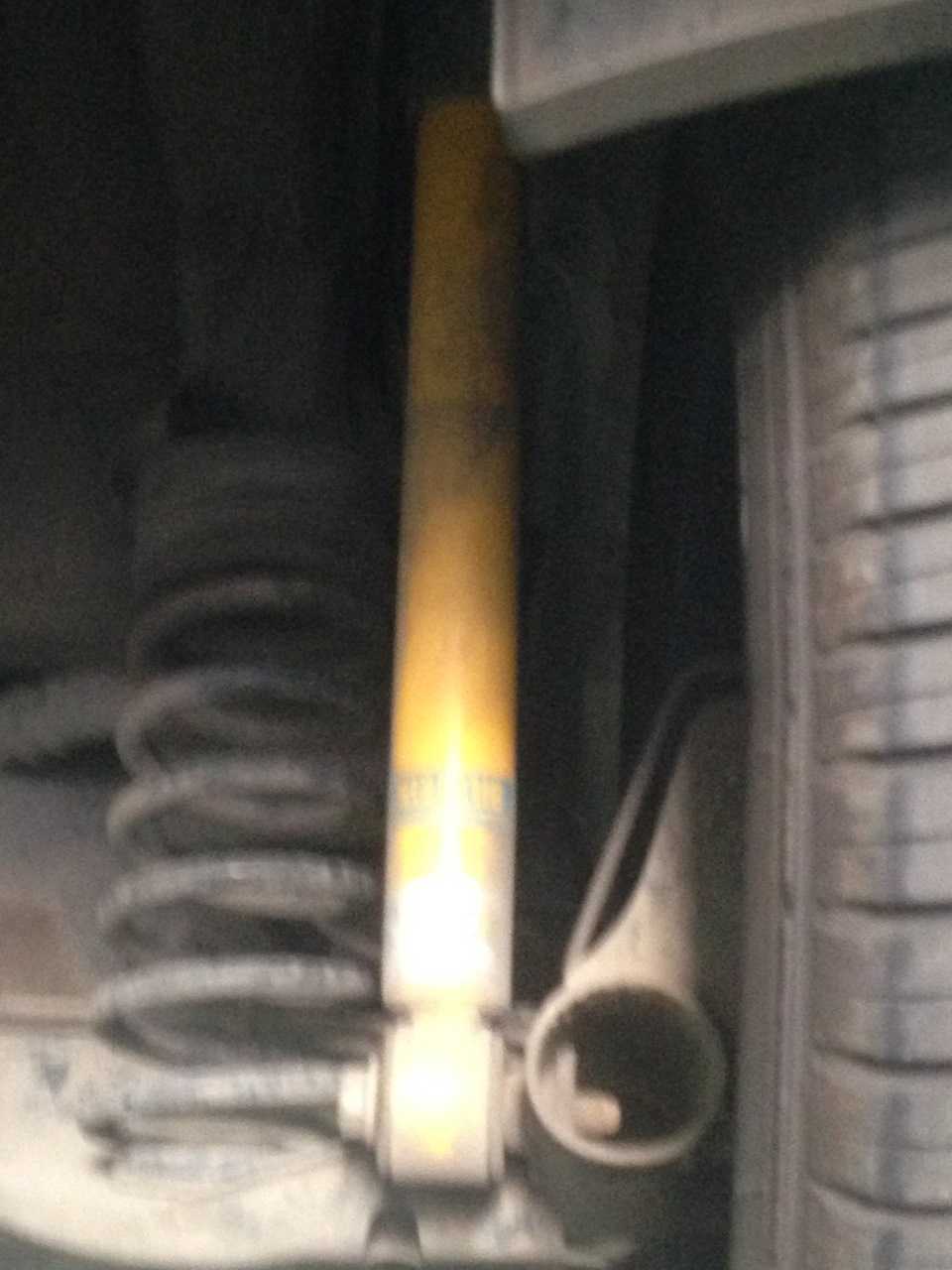

задние амортизаторы и пружины

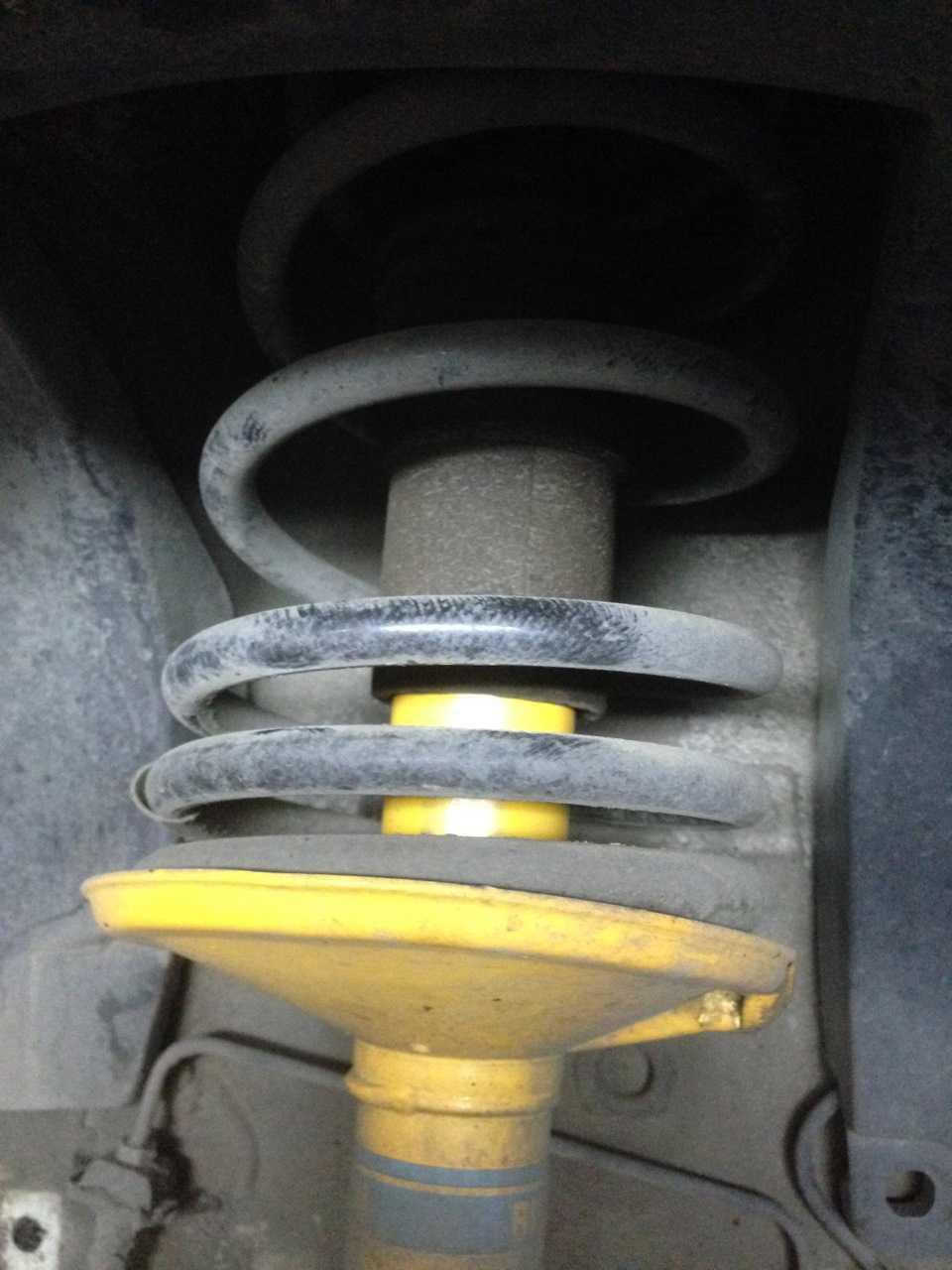

передние стойки

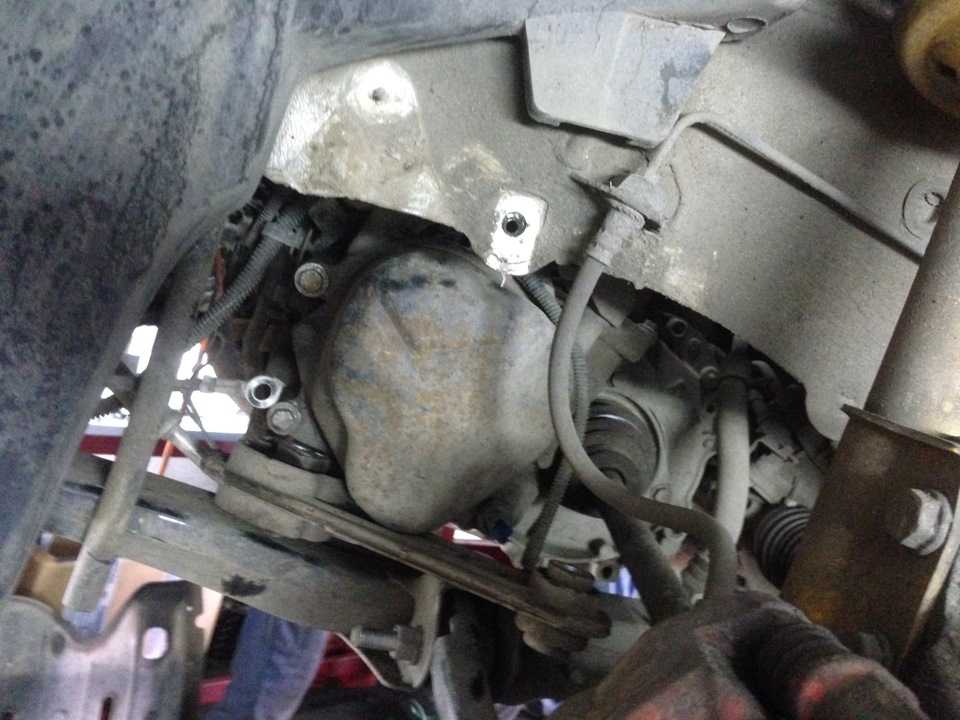

Как выяснилось в Логан гараже меняют сцепу без снятия коробки, но при этом снимают оба вала передних колес, весь обвес, отключают все провода датчиков и пр., работа не сложная, но нужен помощник и куча инструмента, особенно пневмо — для откручивания кучи гаек и болтов. Вот мы уже в полуразобранном состоянии:

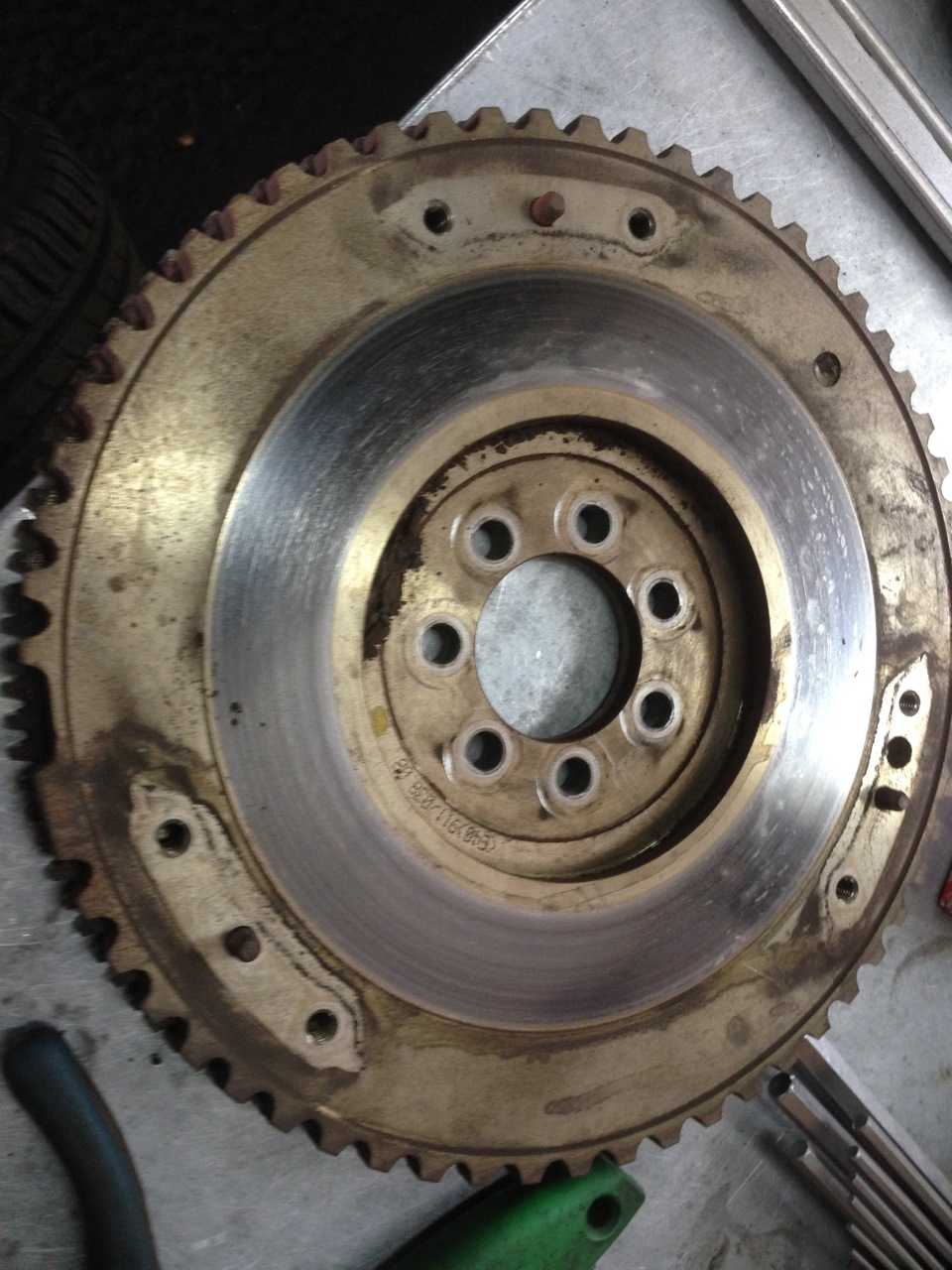

Маховик оказался в хорошем состоянии, без ржи и износа:

задний сальник — тоже в идеале, но я его заменил на обычный 8 мм — 507.822, 10мм ставить не стал, пообщавшись с мастерами. Сам маховик прикрутили новыми болтами:

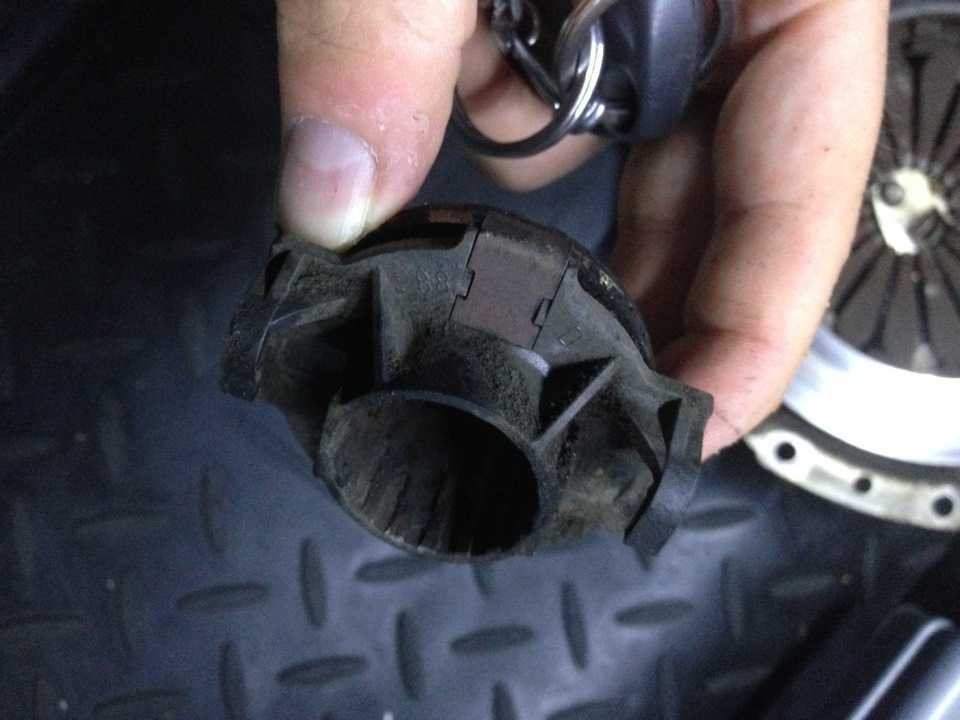

Старое сцепление еще живое, но почти на грани смерти:выжимной скрипит и безбожно люфтит (вот почему и шум от него шел):

диск сцепления — все разболтано, особенно пружины демпефера и накладки:

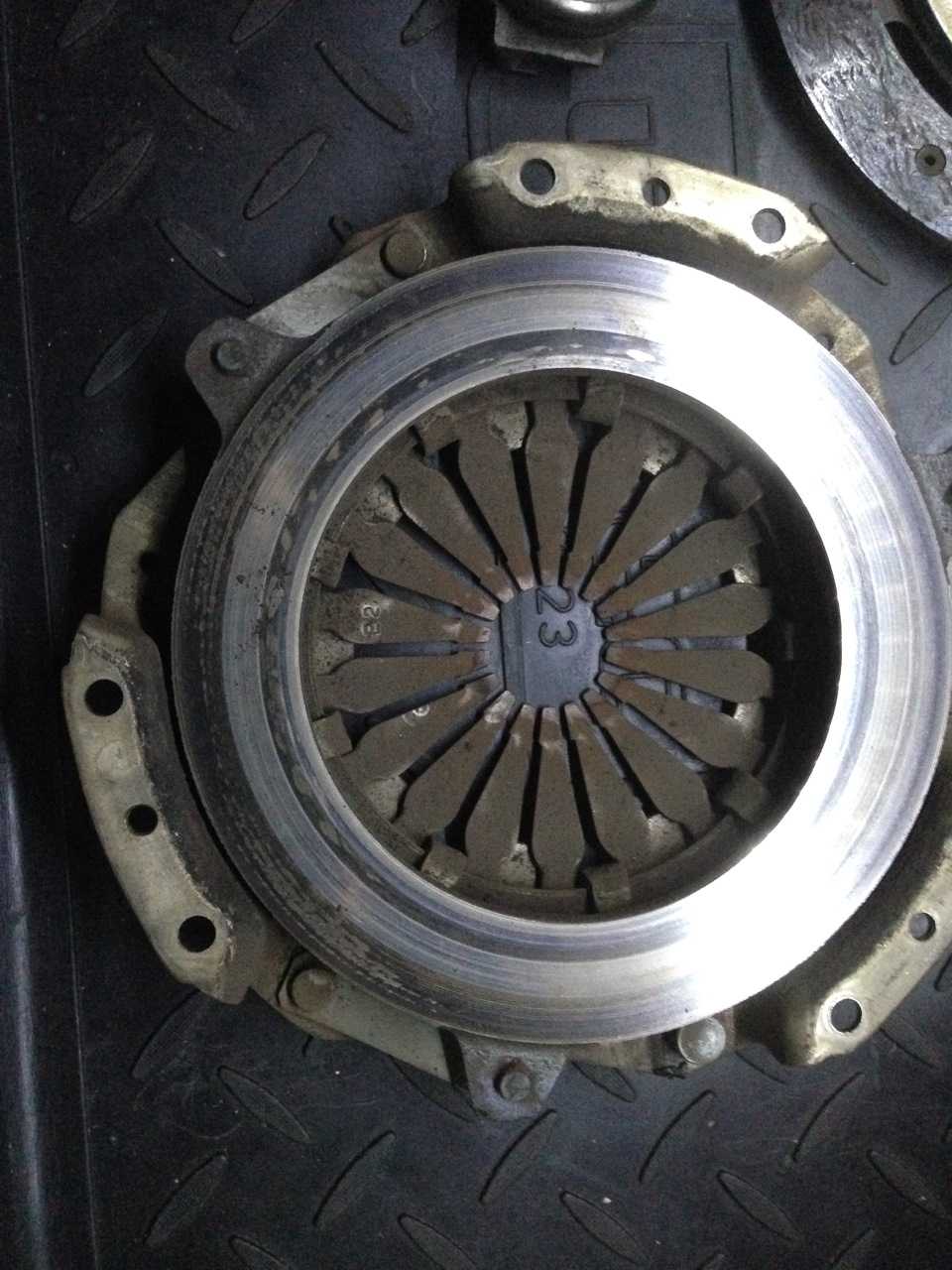

корзина и ее лепестки все ржавые и сточенные:

и очень изношенна вилка сцепления:

Начинаем установку нового, вот маховик с корзиной и диском:

Сцепление Exedy RNK2056 идеально село на маховик, у меня движок 1.4 8V

к вилке шла опорная бобышка, но менять ее не стали, так как она не на резьбе, а на шлицах, что бы ее поменять это надо выбить из КПП, а на весу неудобно, да и износ родной не очень.Дальше все собрали, установили трос, отрегулировали. Также я заодно попросил отрегулировать ручник и почистить дроссель (впервые за 5 лет!):Вот там такая грязь была:

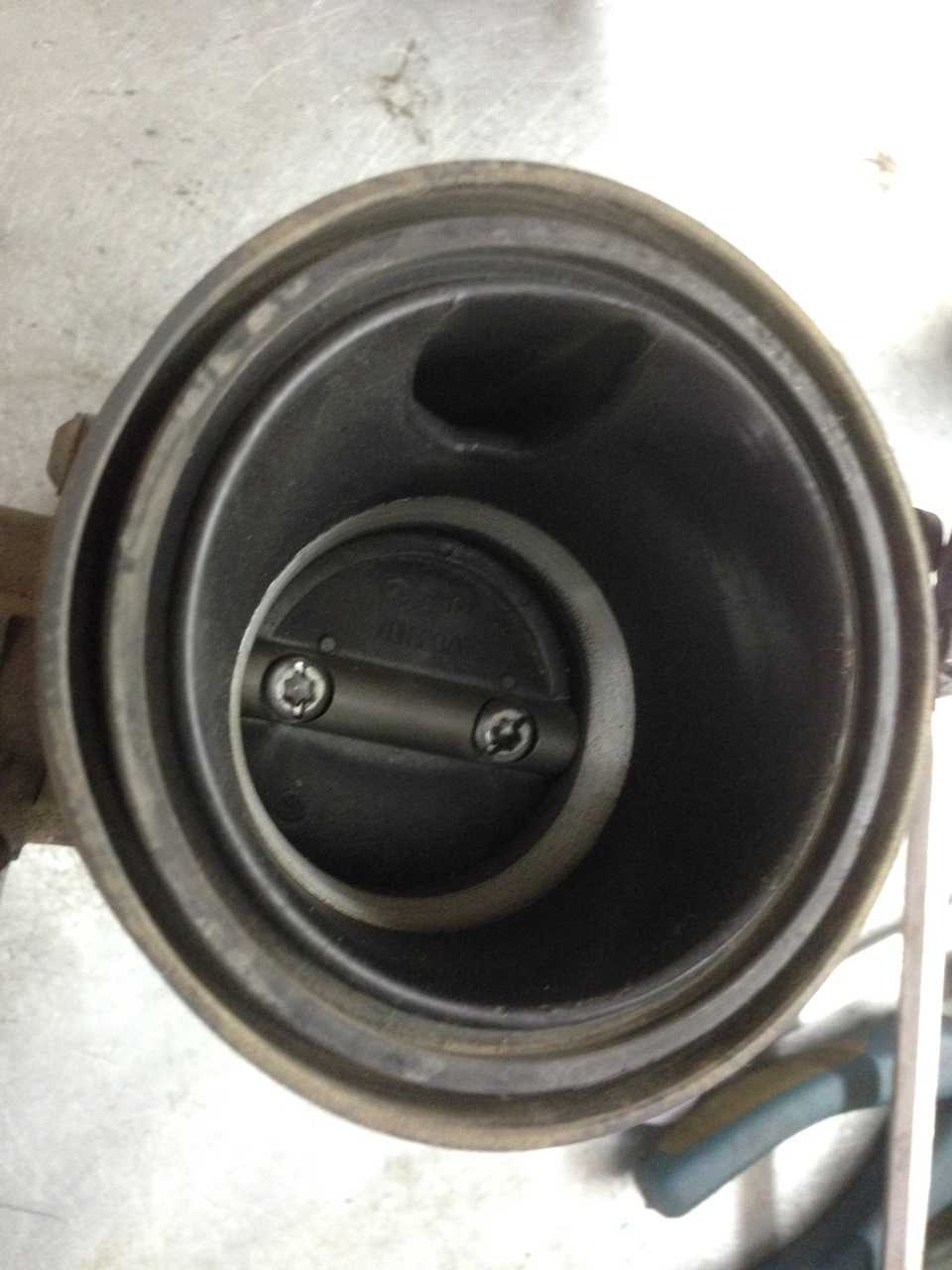

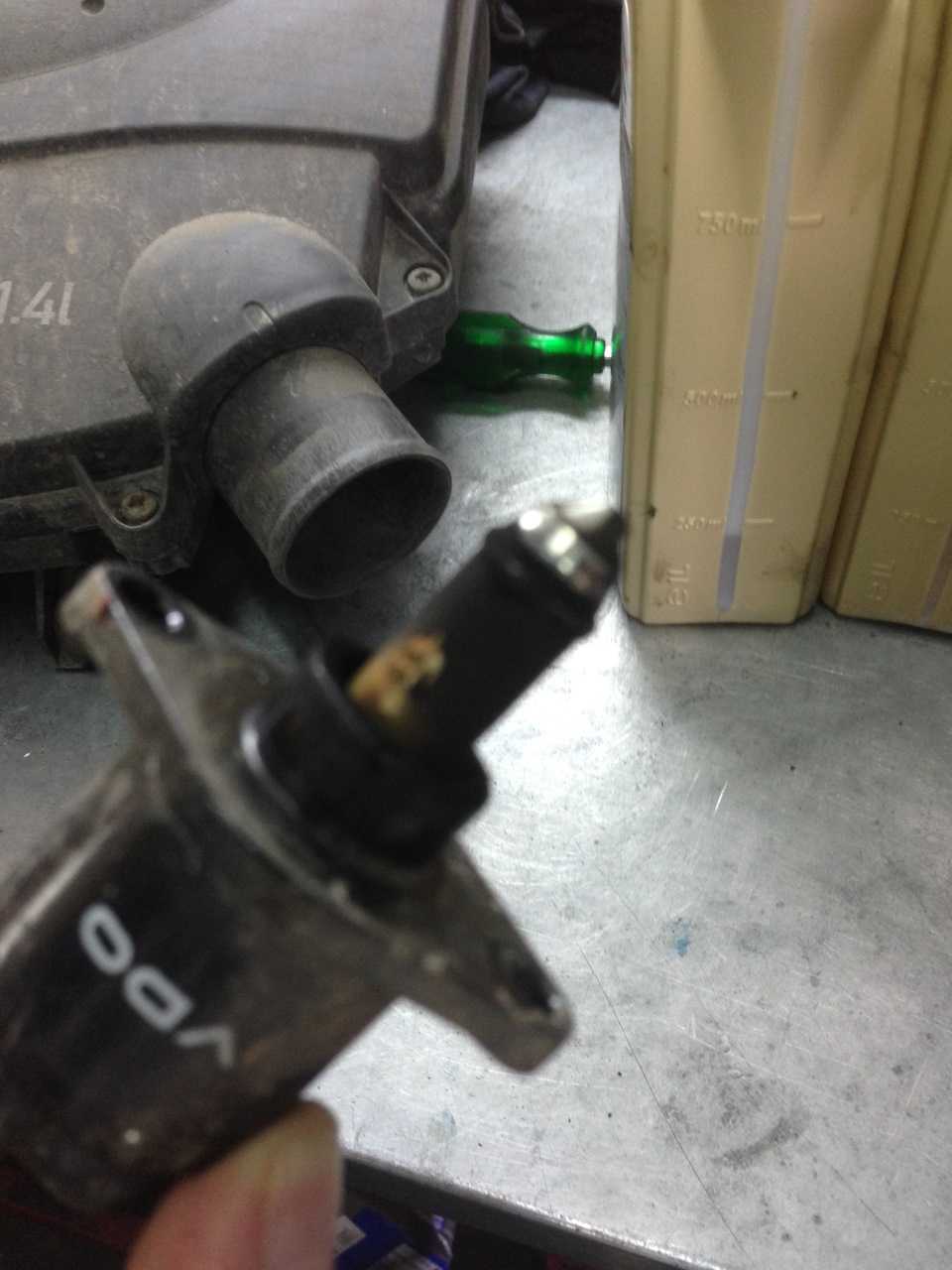

А это грязь на датчике ХХ:

И еще масло в коробке поменяли (первый раз за 5 лет)И наконец запуск и пробная поездка. Машину не узнать… во первых работа движка очень тихая стала… А сцепление воздушное и невесомое… я ее не ощущаю, все включается плавно и тихо. Но самое вкусное меня ожидало на трассе:1. Полностью пропал шум движка на скорости более 120 кмч (более 4000 об), видимо он из-за сцепления движку приходилось очень повышать обороты.2. Разгон стал волшебным, чуть нажал и машина ускорилась. Вот что значит чиповка + новое сцепление и хорошая подвеска и наверное чистка дросселя)3. Исчез шум самого сцепления4. Педаль мягкая, схватывает четко и плавно

Поехал я дальше кататься, а всем остальным отличного настроения и хороших дорог

с 1989 года выпуска

При необходимости отрегулируйте переключение передач. Поэтому наносите его в небольшом количестве. Картер коробки передач сделан из легкого металла.

Сильная затяжка резьбовых соединений может привести к срыву резьбы. Снимите нижнюю рычаг передачи реакционного момента опору крутящего момента. При этом пометьте последовательность монтажа винтов! Для откручивания распорных болтов необходим изогнутый накидной гаечный ключ, а также шарнирный ключ.

При необходимости снимите оба хомута шланга сервопривода рулевого механизма

Осторожно отожмите коробку передач с помощью монтировки от корпуса двигателя. При этом установите коробку передач боковой крышкой там располагаются шестеренки 5-й передачи между лонжероном и вспомогательной рамой

Чтобы подшипник выключения сцепления не соскользнул с приводного вала, надо зафиксировать вилку выключения сцепления подходящей дощечкой, вставленной между вилкой и опорой тросика сцепления. Если в наличии имеется дополнительный подъемный механизм, то закрепите цепь на фланцевых болтах коробки передач и опоры тросика сцепления. Опустите коробку передач на сторону крышки коробки передач.

С помощью подъемного механизма или помощника осторожно выньте коробку передач из моторного отсека. Смажьте клиновое зацепление приводных и шарнирных валов небольшим количеством консистентной смазки MoS2

Проверьте правильность расположения центровочных гильз во фланце коробки передач. Опустите коробку передач в моторный отсек и установите соостно с двигателем.

Установите соединительные болты и затяните М 10 моментом 45 Нм; M12 моментом 55 Нм. При необходимости для увеличения рабочего пространства снимите капот двигателя. Снимите корпус воздушного фильтра с креплением.

Отсоедините тросик привода сцепления от коробки передач.

Снимите вал тахометра с коробки передач. Отсоедините штекерное соединение выключателя фонарей заднего хода. Отсоедините провод массы от коробки передач. Отсоедините провода от стартера, при этом заранее пометьте разъемы. Слейте трансмиссионное масло в емкость. Только автомобиль с бензиновым двигателем: Отсоедините штекерные колодки вентилятора радиатора и термостата.

Открутите верхнее крепление радиатора и сместите радиатор осторожно в правую сторону. Для защиты пластинок радиатора укройте их картоном

22 posts in this topic

Изношенный шарнир является причиной неточного включения передач — его нельзя отрегулировать. Так как двигатель опирается на коробку передач, его необходимо подвесить, чтобы снять коробку передач.

В автомастерской для этого используется специальное устройство для подвешивания с винтовым воротом, с помощью которого можно центрировать двигатель с точностью до миллиметра — это особенно важно при сборке

Renault 19, 1995 моновпрывск, МКПП

Можно делать и так, как это показано на рисунке

Важно, чтобы при подвешивании прочность используемые материалы имели достаточную, а также предохранить двигатель от сползания. Например, можно укрепить поперечину со струбцинами на кузове

Если включена 1-я передача, то рычаг переключения 1 и 6 при правильной регулировке должен прилегать верхним блокиратором заднего хода 3 к верхнему ограничителю 2 коробки передач.

Если это не так, то необходимо отрегулировать механизм переключения передач. Снятие Отсоедините провода от клемм аккумуляторной батареи и снимите ее.

При необходимости для увеличения рабочего пространства снимите капот двигателя. Снимите корпус воздушного фильтра с креплением. Отсоедините тросик привода сцепления от коробки передач. Снимите вал тахометра с коробки передач. Отсоедините штекерное соединение выключателя фонарей заднего хода.

Регулировка сцепления Рено Кенго

В Renault Kangoo самонаводящийся трос, то есть после замены он занимает правильное положение. Но многих водителей не устраивает исходное положение, и приходится сбрасывать все настройки и выполнять регулировку самостоятельно. Процесс состоит из нескольких этапов:

  1. Откройте водительскую дверь, нажмите одной рукой на сцепление Рено Кенго, а другой снимите фиксатор;
  2. Поднимите педаль максимально вверх и дождитесь пока не прекратятся щелчки. Таким образом вы сбросите трещотку;
  3. Зажмите педаль до упора, и вставьте фиксатор на место, после плавно отпускайте ее до соприкосновения с фиксатором. Несколько щелчков свидетельствуют о том, что вы все делаете правильно;
  4. Опять зажмите педаль, удалите фиксатор и плавно отпустите ее. Дождитесь, пока не услышите 3-4 щелчка;
  5. Снова зажимаем педаль и устанавливаем фиксатор на место.

После выполнения всех этапов, можете спокойно наслаждаться сцеплением, которое срабатывает в самом низу. Надеемся наши советы были полезны для вас, желаем комфортной и бесперебойной езды.

Источник

Замена сцепления Рено Сценик

Сценик – это яркий представитель класса компактных минивэнов. С него и началась история машин этого класса. Небольшой, маневренный, устойчивый в поворотах, с большим внутренним объемом салона и багажника – он обладает массой преимуществ. Высокая надежность и ремонтопригодность также относятся к их числу.

Замена сцепления Рено Сценик – это достаточно распространенная причина, по которой в наш технический центр Рено Ремонт обращаются владельцы этого автомобиля. Большинство менее сложных ремонтных работ можно проделать и у себя в гараже, но не такую трудоемкую операцию, как замену сцепления.

Понять, что Вашему автомобилю пора менять сцепление достаточно просто. Начинаются пробуксовки на 4-й и 5-й передачах, требуется большое усилие на педали, вибрация и рывки при трогании на 1-й передаче, посторонний шум при нажатии на педаль сцепления.

Характерные неисправности при замене сцепления Рено Сценик

  • Неравномерный или значительный износ, расслоение и коробление фрикционных накладок. Ослабление их креплений на диске сцепления
  • Задиры и коробление маховика
  • Критический износ выжимного подшипника
  • Сильное ослабление, неравномерная или полная выработка лепестковой диафрагменной пружины
  • Загрязнение поверхности нажимного диска и маховика маслом или другими жидкостями

Во всех этих случаях необходима замена сцепления Рено Сценик. Так как при производстве сцепление центрируется и балансируется в заводских условиях, его лучше менять целиком в сборе. Это уменьшит нагрузку на подшипник и увеличит срок службы сцепления.

Кроме замены самой корзины сцепления и выжимного подшипника, наши мастера рекомендуют менять сальники полуосей и задний сальник коленвала двигателя. Стоят они немного, а их замена потребует проведения такого же комплекса работ, что и при замене сцепления. Одним из этапов разборки машины является снятие коробки переключения передач и слив масла из нее. Если масло в коробке пора менять, то также лучше это сделать.

После установки новых деталей важно правильно провести прокачку системы гидропривода и удалить из нее воздух. Не полностью удаленный воздух из системы может привести к неполному выключению сцепления, повышенному неудобству в управлении автомобилем и к аварийной ситуации

С помощью мастеров техцентра Рено Ремонт Вы сможете произвести замену сцепления Рено Сценик всего за несколько часов. Мы гарантируем отличное качество всех проведенных работ.

По телефону 8(495)94-067-94 Вы сможете получить профессиональную помощь наших мастеров и консультантов. Доехать до нашей мастерской в Москве просто – ЮЗАО, ул. Карьер д. 2 стр. 1.

01.Химчистка 2900 руб.

Включая быструю сушку феном CarFon.Подробнее

02.Проверка авто 1650р

Диагностика состояния машины перед покупкойПодробнее

03.19 работ за 990р

Рекомендуем при каждом прохождении ТО.Подробнее

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.. Шум выжимного подшипника:

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Устройство сцепления — расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

Коробка передач JR5:

1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер коробки передач; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — пробка маслозаливного отверстия; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 — подшипник выключения сцепления.

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Примечание:

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

  • набор головок: 8, 10, 13, 15, 19, 32;
  • накидные ключи: 10, 13, 15;
  • плоские отвёртки, молоток, зубило;
  • смазочные средства: WD-40, графитовая, подшипниковая;
  • тормозная жидкость, масло для МКПП;
  • домкрат и подпорки (если нет ямы / подъёмника).
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
