Renault symbol

Проведение компьютерной диагностики

Процесс сканирования происходит постоянно и в случае неисправности на приборной доске можно увидеть вспыхнувшую сигнальную лампу.

Поэтому потребуется провести самодиагностику и использовать для этого бортовую программу или подключить внешнее тестовое устройство.

  • В автосервисе для диагностики автомобилей применяют не только сканеры, но и другие внешние устройства, а также стенд.
  • Сканер должен считать показания датчиков и сообщения об ошибках. Их выдает электронный блок управления в режиме самодиагностики. Сканер может помочь программировать непосредственно сам ЭБУ. Для этого его подключают к диагностическому разъему. Но при этом надо помнить, что показания сканера основаны на данных, которые поступают в электронный блок управления. Лучше всего использовать диагностическое оборудование от самого производителя.

Поэтому если произойдет сбой датчика, то может поступать неверная информация. Тем не менее можно сузить поиск и быстрее выявить причину неполадок. Нельзя также полагаться на коды ошибок, так как при считывании тоже может поступать неверная информация.

В сервисе проводят полное обследование и применяют мотор-тестеры или газоанализаторы, которые имеют разный принцип работы, но помогут получить достоверные данные и это позволит быстрее починить автомобиль.

Рено Симбол в кузове седан

Компактный легковой автомобиль малого класса Renault Symbol в кузове седан был создан на базе модели Clio хэтчбек второго поколения, первые серийные машины появились в марте 2002 года.

В целях снижения себестоимости основное производство Рено Симбол наладили в Турции, и в свое время эти авто пользовались стабильным спросом в России.

После появления на российском рынке Renault Logan в 2005-ом году интерес к компактному седану несколько ослаб, но еще до сих пор на дорогах РФ машины встречаются нередко.

Потенциальных покупателей привлекает низкий ценник и высокая надежность марки, еще многих подкупает то, что кузов практически не ржавеет, а лакокрасочное покрытие очень качественное.

В 2006 году произошел небольшой рестайлинг модели, модернизация коснулась:

  • бамперов;
  • задних фонарей (поворотники изменили желтый цвет на белый);
  • панели приборов.

В 2008 году выпуск Symbol 1-го поколения был прекращен, на смену модели пришло второе поколение компактных 4-дверных седанов.

Блок предохранителей и реле Renault Symbol

Рассмотрены автомобили 1999, 2000,2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Где находятся предохранители и реле.

Часть предохранителей и реле расположено в монтажном блоке моторного отсека, на рисунке цифра 12.

Для получения доступа к предохранителям отожмите фиксатор и снимите крышку блока.

Назначение предохранителей и реле в моторном отсеке рено симбол.

Электровентилятор системы охлаждения двигателя

Цепь «плюс» в салоне

Цепь «плюс» в салоне

Реле малой скорости электровентилятора системы охлаждения двигателя

Реле топливного насоса

Реле блокировки впрыска

Монтажный блок предохранителей в салоне renault symbol.

Для получения доступа к предохранителям подденьте крышку на боковой панели

И преодолевая сопротивление фиксаторов снимите ее.

На внутренней стороне крышки нанесена схема расположения предохранителей, там же расположены запасные предохранители и пинцет для извлечения предохранителей.

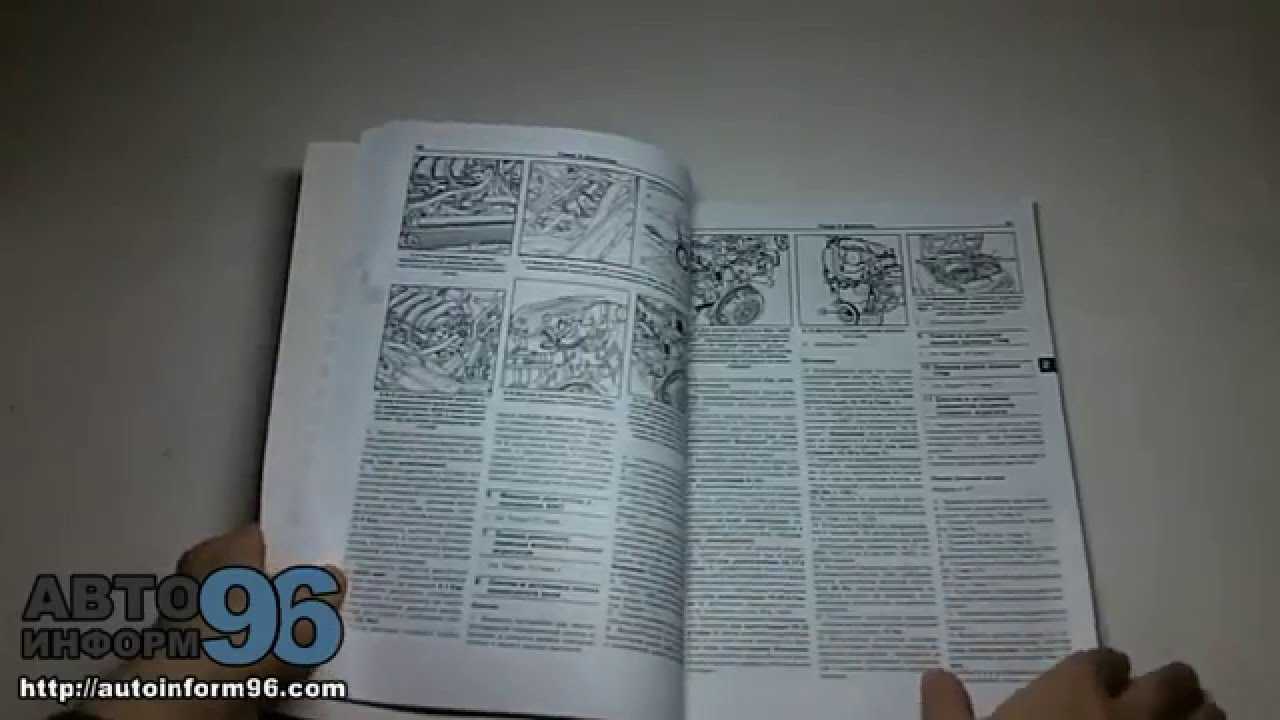

Руководства по ремонту

Любая из процедур ремонта Renault Symbol приведена по принципу от простого к сложному: Все материалы книги основаны на рено симбол руководство по ремонту торрент опыте, полученном в процессе полной разборки и сборки Renault Symbol высококвалифицированными автомеханиками. Книга «Renault Clio, Symbol Пошаговый ремонт в фотографиях» необходима, чтобы диагностика и ремонт Renault Symbol могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Но автомобильчик оказался весьма живуч. Только в России за прошлый год было реализовано более 10 тыс.

Symbol занимает третье место в шорт-листе продаж компании Renault на российском рынке. Новому поколению Symbol, мировая премьера которого состоялась, кстати, рено симбол руководство по ремонту торрент Московском автосалоне, уже нечего стесняться, выходя в свет.

Конечно, сказка не стала былью — гадкий утенок не превратился в белого лебедя. Просто новый Renault Symbol к своим изначальным добродетелям — надежности и экономичности добавил еще один плюс — вполне современный дизайн. При этом автомобиль, как показал тест-драйв на его родине в Турции машина производится на заводе Oyak Renault в городе Бурса недалеко от Стамбуластал комфортабельнее и приятнее в управлении. Даешь седаны — хорошие и разные Почему на развивающихся автомобильных рынках, таких как Россия, Рено симбол руководство по ремонту торрент, Турция, Румыния, Алжир, наиболее популярны седаны?

В чем преимущество подобного типа кузова перед хэтчбеками, универсалами или однообъемниками?

Clio Symbol/Symbol

Внятных объяснений по этому поводу ни я, ни опрашиваемые мною специалисты привести не могут. Тем временем автопроизводители не терзают себя подобными сомнениями — они видят спрос в этом сегменте и пытаются на нем заработать.

Первое поколение Symbol родилось путем нехитрой операции: В результате получился седан Symbol. Незатейливый ход, тем не менее, позволил сделать Symbol бестселлером на некоторых развивающихся рынках — в Турции эта модель до сих пор занимает первые строчки продаж: Успех Symbol обязывал менеджеров компании Renault очень вдумчиво и бережно подойти к созданию его преемника.

Во-вторых, необходимо было приумножить главное достоинство автомобиля — экономичность эксплуатации речь идет не только о бережном расходе топлива, но и о затратах на ремонт и техническое обслуживаниепри этом улучшив динамические и экологические характеристики. И рено симбол руководство по ремонту торрент, срочно требовалось облагородить внешность автомобиля в соответствии с современным дизайнерским стилем компании Renault.

На разработку нового Sym-bol компании Renault понадобилось всего 26 месяцев и около млн евро эта сумма учитывает также инвестиции в производство. Для сравнения: В основе Symbol по-прежнему лежит платформа Clio II, но автомобиль подвергся серьезной модернизации.

Причем если первый Symbol создавался во Франции в удалении от основных рынков сбыта, то на сей раз к работам по его проектированию были привлечены инженерные команды Renault из Турции и Румынии. Весомым оказался голос и российских рено симбол руководство по ремонту торрент, участвовавших в определении уровней комплектации автомобиля и создании его интерьера. Подобное сотрудничество более чем логично: Примиряет с действительностью Турецкие дороги во многом напоминают российские.

Те же неровности, те же ямы на обочинах, тот же скользкий асфальт на жаре из дорожного покрытия вытапливается смола, и дорога в некоторых местах превращается в катоктот же безалаберный стиль вождения. Новый Renault Symbol перекидывает мостик между суровой действительностью турецких дорог и расслабляющим пейзажем южного курорта: На нем уже не стыдно подъезжать к дверям дорогих отелей.

Как сбросить ошибку на Renault Megane

Теперь можно запустить двигатель чек должен погаснуть после сброс ошибок Renault Megane и дать ему поработать на холостых оборотах минуты педаль газа во время работы не нажимать. Теперь следует заглушить двигатель, после чего повторить процедуру запуска и остановки мотора еще пару.

Если иначе, возникала неполадка, загорелся чек. Затем водитель обнаружил и устранил причину, после чего сбросил ошибку двигателя. Одновременно нужно учитывать, что далеко не все ошибки удаляются из памяти ЭБУ подобным образом. Речь идет о ситуации, когда выбило ошибку двигателя, но после устранения причины чек продолжает гореть и его не получается сбросить путем снятия клеммы с АКБ. В таком случае убрать ошибку можно программно. Для этого нужно воспользоваться специальным диагностическим разъемом, в который подключается дополнительное оборудование.

Указанный разъем получил сброс ошибок Renault Megane через OBD2

Местом расположения разъема может быть область возле педального узла, под рулевой колонкой и. Для точного определения необходимо заглянуть в техническое руководство по конкретной модели ТС. На более старых моделях такой разъем может располагаться в под капотом пространстве и других местах.

Основные коды ошибок Рено Логан

  • 002 – проблемы с дроссельной заслонкой.
  • 003 – неисправен датчик температуры воздуха, который всасывается мотором.
  • 004 – неисправность датчика температуры охлаждающей жидкости.
  • 006 — не работает датчик детонации.
  • 014 – не работает электромагнитный клапан.
  • 017 – не работает датчик расположения коленвала.
  • 018 – засорен передний датчик кислорода.
  • 022 – неисправен блок управления.
  • 032 – неисправна лампочка, которая сигнализирует о перегреве тосола (кстати, что лить в Логан: тосол или антифриз?).
  • 038 – засорен нагреватель.
  • 044 – неисправен иммобилайзер.
  • 061 – проблема с катушкой зажигания.
  • 064 – неисправен датчик скорости.
  • 106 – поломался катализатор.
  • 253 – на двигателе плохая «масса».

Все датчики, которые ранее устанавливались на автомобиль, имели 12 разъемов. Современные имеют уже 16. Сам разъем напоминает трапецию. Если разъёма нет в бардачке, значит его убрали (спрятали) в противоугонных целях при установке сигнализации. Тогда ищите его в любом месте под панелью приборов (о демонтаже приборной панели здесь).

Технические характеристики автомобиля

Symbol 2002-2008 г. в. относится к автомобилям малого класса, его длина составляет немногим более 4 метров (4171 мм), высота машины – 1437, ширина – 1639 мм.

Клиренс для городского седана достаточно большой – 155 мм, при колесной базе 2472 мм авто имеет минимальный диаметр разворота 10,7 м.

У Симбола достаточно вместительный багажник (510 литров), но все же проем у такого багажного отсека мог бы быть и больше.

Весит седан немного, его снаряженная масса составляет 940 килограммов. Передняя подвеска – обычный McPherson, сзади установлена жесткая балка с пружинами и барабанными тормозами.

На передней оси тормоза дисковые, в стандартной комплектации идут стальные диски колес R13.

Также на автомобиль могут устанавливаться и 14-е колеса, рекомендуемый радиус шин:

  • для 13-х дисков – 175/70;
  • для 14-х дисков – 175/65 или 185/60.

Расход топлива в некоторой степени зависит от типа устанавливаемого двигателя и КПП, в стандартной комплектации с мотором K7J и «механикой» (Рено Симбол 1.4 8кл) на 100 км пути по трассе потребляется 5,7 литра бензинового топлива Аи-92.

Заливать 95-й бензин тоже можно, но большого смысла нет, разница в динамике практически не ощущается. По городу расход возрастает до 9,7 л, автомобиль разгоняется до 170 км/ч.

В комплектации с 16-клапанным ДВС и АКПП-4 потребление горючего немного возрастает:

  • до 6 литров на трассе;
  • до 10 литров по городу.

Еще дополнительно «съедается» топливо, если в салоне включен кондиционер, или машина часто попадает в пробки.

Французский седан не относится к скоростным автомобилям, самый быстрый разгон до «сотни» – за 11,2 секунды с движком K4J и МКПП-5 (Рено Симбол 1.4 16V).

Схема электропроводки Renault Symbol, моделей с 2001 года выпуска.

В данном материале схемы электропроводки Renault Symbol представлены как элементы отдельных блоков. Вы можете скачать 12 рисунков со схемами. Содержание схем на рисунках:

  1. Система запуска и зарядки аккумулятора (АКПП); система запуска и зарядки аккумулятора (механическая КПП); вентилятор системы охлаждения двигателя — для бензиновых двигателей (с кондиционера); вентилятор системы охлаждения двигателя — для бензиновых двигателей (без кондиционером); диагностический разъем; вентилятор системы охлаждения двигателей — дизельные двигатели.
  2. Система (SRS) надувных подушек безопасности; подогрева топливного фильтра; электропривода насоса ГУРа; прикуриватель; вентилятор отопителя (модели без кондиционера); звуковой сигнал.
  3. Кондиционер.
  4. Панель приборов.
  5. ABS; габаритное освещение, освещение номерного знака и фары; индикатор наружной температуры и часы; передние противотуманные фары.
  6. Указатели поворотов и аварийная световая сигнализация; электро-корректоры фар; задние противотуманные фонари; свет заднего хода и стоп-сигналы.
  7. Освещение салона и багажного отделения; стеклоочистители и стеклоомыватели; обогрев заднего стекла; омыватели фар.
  8. Электропривод зеркал; центральный замок; аудиосистема; электропривод люка в крыше.
  9. Электрические стеклоподъемники; управление двигателем (дизельные модели).
  10. Система впрыска — модели D7F720.
  11. Система впрыска — модели D7F726.
  12. Система впрыска для модели E7J780/К7М744.

Электрические схемы Renault_Symbol

На рисунке представленном в данной статье показано, для примера, качество материала. Схемы в формате JPEG, в архиве RAR 2,7 Mb.

Похожие авто электро схемы

Renault Symbol относится к автомобилям малого класса. Рассмотренный материал актуален для машин выпускавшихся в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах. На рынках вне России он так же известен под названиями Renault Clio Sedan, Renault Thalia, Nissan Platina. Мы представляем описание предохранителей и реле рено симбол со схемами блоков.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блок под капотом

Он находится в моторном отсеке рядом с аккумулятором, под защитной крышкой.

p, blockquote 3,0,0,0,0 —>

Фото-схема блока

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,1,0,0 —>

Описание

Предохранители и реле в салоне

Данный блок расположен с тыльной стороны панели приборов.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

1 10А Левая фара (ближний свет)
2 10А Правая фара (ближний свет)
3 10А Электродвигатель очистителя ветрового стекла
4 15А Выключатель света заднего хода
5 15А Система впрыска
6 15A Блок декодера
7 5А Система впрыска
8 20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы
9 30А Система впрыска
10 10А Левая фара (дальний свет)
11 10А Правая фара (дальний свет)
12 15А Звуковой сигнал
13 10А Противоугонная система
14 10А Левые габаритные огни, подсветка органов управления
15 10А Правые габаритные огни, подсветка органов управления
16 15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок
17 30А Кондиционер
18 7,5А Автоматическая коробка передач
19 15А Противотуманные фары
20 30А Обогрев заднего стекла
21 15А Очиститель и омыватель (модель Clio) стекла двери задка
22 15А Подушка безопасности
23 30А Электростеклоподъемники
24 10А Антиблокировочная система тормозов
25 10А Диагностический разъем
26 30А Вентилятор отопителя
27 20А Центральный замок, комбинация приборов, диагностический разъем
28 20А Ближний свет
29 15А Центральный замок, комбинация приборов, диагностический разъем
30 25А Центральный замок, комбинация приборов, диагностический разъем

Реле

p, blockquote 16,0,0,0,0 —>

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.

Рено симбол разъем диагностики

Навигатор > Renault FAQ .RU > FAQ > Ответы
FAQ – Symbol – Ответы на вопрос: Пожалуйста подскажите, где находится диагностический разъем..

Обращаем ваше внимание на то, что количество ответов на один вопрос практически неограничено. Используя соответстующую ссылку вы можете добавить свой ответ к уже имеющимся

Модератор данного раздела – R19Diesel.

Объявления | Куплю Ваш автомобиль, битый и неисправный. Оплата наличными. 8(926)134-26-24 | Эвакуатор Ясенево ЮЗАО | Скупка авто онлайн | Запчасти Рено. Дешево. Евгений |

Давно в голове мелькала мысля…на счет диагностики) Читая книжку по симболу, увидел что рядом с прикуривателем, под маленьким бардачком имеется разъем для диагности…

Кто скажет возможно ли самостоятельное диагностирование? кто пробывал?)

Такая современная машина как Renault Symbol оснащена множеством датчиков и внешних сканеров, которые отслеживают работу системы рулевого управления и климат-контроля, коммутационного блока и приборной доски, систем вспрыска топлива и тормозной. Кроме того поступает информация о работе двигателя, автоматической коробки передач и исправности ламп, установленных в фарах.

Описание

Двигатель K4J разработан и запущен в серийное производство в 1998 году. Международное признание получил в 1999 году на автошоу в Женеве (Швейцария). Представляет собой бензиновый рядный четырехцилиндровый атмосферник объемом 1,4 литра мощностью 82-100 л.с при крутящем моменте 127 Нм. Выпускался до 2013 года, имел множество модификаций.

Двигатель K4J и его модификации устанавливались на автомобили Renault:

Блок цилиндров изготовлен из высокопрочного чугуна.

ГБЦ алюминиевая. В головке имеются 16 клапанов. В верхней части располагаются два распредвала на шести опорах каждый.

Гидрокомпенсаторы клапанов облегчают регулировку теплового зазора клапанов.

Привод ГРМ ременный. Ремень рассчитан на пробег 60 тыс. км. От него же вращение получает помпа (водяной насос).

Коленчатый вал стальной, кованный. Располагается на пяти опорах (вкладышах-подшипниках).

Поршни стандартные, отлиты из алюминиевого сплава. Имеют три кольца, два из которых компрессионные, одно маслосъемное.

Система вентиляции картера закрытого типа.

Система питания топливом включает следующие элементы:

  • топливный насос (находится в т/баке);
  • дроссельный узел;
  • фильтр тонкой очистки;
  • регулятор давления топлива;
  • форсунки;
  • топливопровод.

Дополнительными элементами являются система рециркуляции отработавших газов и воздушный фильтр.

Привод масляного насоса цепной. Получает вращение от коленчатого вала. Объем масла в системе 4,85 литра.

Свечи зажигания имеют свои индивидуальные высоковольтные катушки.

Что лучше – Логан или Символ?

Автомобили можно сравнивать по множеству характеристик. Основными, пожалуй, для любого автомобилиста будут комфорт и удобство вождения, качество деталей и стоимость обслуживания. Также для многих важны внешний вид машины, ее динамические характеристики и проходимость. Причем, что из этого будет на первом месте, каждый решает для себя сам – все очень индивидуально.

Сравниваем Рено Симбол и Логан

Однозначно ответить на вопрос, что лучше – Рено Симбол или Логан – сложно. Попытаемся сравнить представленные модели по определенным характеристикам, а также рассмотрим отзывы тех, кто имел опыт вождения каждого из авто.

Рено Логан

Машина представляет собой бюджетный субкомпактный седан, который проектировался специально для развивающихся стран третьего мира. Главное производство располагается в Румынии на заводе Dacia. С 2005 по 2015 годы Логан производился в Москве на заводе Автофрамос, с 2014 к его производству подключился и АвтоВАЗ – там производится второе поколение авто.

Логан был создан на базе старой версии Рено Клио и стал приемником основных его черт. Главное, что он унаследовал – это двигатель K7M. В качестве КПП была взята старая коробка Меган. По сути, Логан – это смесь устаревших технологических решений автоконцерна Рено. Во многом поэтому цена на него весьма демократична. Средний расход топлива составляет 6.8 л на 100 км.

Отзывы говорят о том, что Логан вполне подходит для начинающих водителей, он крепкий, надежный и обладает неплохой проходимостью. По сравнению со второй моделью, Логан имеет большие колеса и лучше чувствует себя в условиях бездорожья, двигается плавно и производит мало шума.

Рено Симбол

Данную модель можно назвать преемником Клио 2. Технологически она более совершенна, по сравнению с Логаном. Машина имеет облегченный кузов, который полностью оцинкован.

Симбол смело может претендовать на звание стопроцентного европейского седана, и производится он для стран Европы. Производство налажено в Турции на заводе Ойак-Рено, благодаря чему конечная цена машины не столь велика.

Те автомобилисты, у которых была возможность сравнить обе модели, говорят, что Симбол является более комфортным, удобным в управлении, имеет более качественную шумоизоляцию и обладает лучшей динамикой. Он набирает разгон 100 км/ч за 9,5 сек. (до чего Логану далеко). Средний расход топлива – 7 л на 100 км.

Еще все сходятся во мнении, что Логан однозначно уступает по внешнему виду как снаружи, так и внутри, хотя заднее сидение у него шире, чем у Рено Симбол, поэтому пассажиры на нем могут расположиться с большим комфортом. Кстати, и передняя часть Логана также является более комфортной и вместимой, водителю свободнее в нем сидеть.

Отзывы автовладельцев и мастеров сервиса говорят о том, что во всей линейке Рено по Симбол поступает меньше всего обращений в сервис, тогда как поломки для Логана не редкость.

Renault Logan

Renault Symbol

Сходства моделей:

  • Обе производятся на базе платформы B-Platform.
  • И у той, и у другой есть варианты с двигателем K7J 8 кл. 75 л.с.
  • Подвеска передняя независимая.
  • Подвеска задняя полузависимая.

Различия между автомобилями:

  • Логан был создан для стран третьего мира, Симбол – для европейских стран.
  • Симбол легче на 200 кг и немного скромнее в габаритах.
  • У Логана расход топлива чуть меньше.
  • Логан оцинкован частично, Симбол полностью.
  • Заднее сидение Логан не складывается.
  • Максимальный объем двигателя Логан – 1.6 (90 л.с.), Симбол – 1.4 (98 л.с.).
  • Лобовое сопротивление Симбола ниже, что улучшает динамику.

Если вы планирует приобрести машину на длительное время и не собираетесь менять ее в обозримом будущем, стоит отдать предпочтение Рено Симбол. Если же вы ищете рабочую лошадку, в которой комфортно будет ездить всей семье, и ключевым фактором является цена – можно смело делать выбор в пользу Логана.

Замена ремня генератора на Рено Симбол

Renault Symbol 16-ти клапанный двигатель 1,4 объема

Зазор ремня проверяется нажатием пальца. Если прогиб более 10 мм, его следует подтянуть. Сдвигая ролик натяжителя, проверяется работоспособность подшипника. При скольжении рукой не должно быть признаков рывков, пинков, визга или хватания. Снятие: установка сопровождается операцией:

    1. Отсоедините клеммы АКБ, снимите воздушный фильтр.

Снятие воздушного фильтра

Откручиваем болт ролика

Заменить ролик натяжителя

Установка нового ремня генератора

По окончании работ проверяется крепление генератора, кондиционера, натяжного ролика, шкивов, ролики которых должны легко проворачиваться.

Как натянуть ремень генератора Renault Symbol

Недостаточное натяжение ремня приводит к недозаряду аккумулятора, ускоряя износ ремня. Но слишком большое напряжение недопустимо, так как в этом случае подшипники генератора быстро изнашиваются. Обычно прогиб ремня должен составлять 1,0-1,5 см при нажатии на участок ремня между шкивами генератора и коленчатым валом с усилием 100 Н. Если это значение больше, необходимо натянуть ремень по следующему алгоритму:

  • ослабляем гайки крепления генератора (нижнюю и верхнюю);
  • поворачивайте регулировочный болт генератора по часовой стрелке, когда генератор удаляется от BC. Чтобы ослабить ремень, поверните его в обратном направлении;
  • впоследствии необходимо провернуть коленчатый вал на 2 оборота, также по часовой стрелке, путем поворота болта шкива;
  • проверяем натяжение ключа динамометром или вручную;
  • затяните болты крепления генератора.

Обратите внимание, что эти работы легче выполнять снизу автомобиля, поэтому лучше всего поставить автомобиль в яму или поднять переднюю часть, сняв защиту картера

Какой выбрать ремень для Renault Symbol

Производитель рекомендует устанавливать только оригинальные ремни (каталожный номер – 7700101261). Это не значит, что необходимо следовать этим рекомендациям, главное условие – совпадение длины ремня. Размер ремня генератора Renault Symbol может варьироваться в зависимости от комплектации автомобиля – например, с кондиционером и гидроусилителем он будет длиннее (1750 мм), без них – короче (1110 мм).

Главное правило – производитель – известная компания. Можно рекомендовать ремни Dayco или Gates, настоятельно рекомендуется установить только 6 предметов одежды.

И если вам удалось получить только пятую канавку, то на автомобилях с кондиционером необходимо оставить пустую внешнюю канавку, расположенную дальше от двигателя. На моделях без кондиционера – ближайший к двигателю.

Эл схема рено симбол

Техническая документация по ремонту автомобилей Renault Symbol ( все годы выпуска) Бесплатно, без регистрации и СМС

Руководство по ремонту, эксплуатации и техническому обслуживанию Renault Symbol

— полные технические характеристик

— устранение неисправностей Renault Symbol

— цветные электросхемы Renault Symbol СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по эксплуатации Renault Symbol — полные технические характеристики Renault Symbol — особенности эксплуатации

— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту Renault Symbol в фотографиях — полные технические характеристики

— особенности эксплуатации Renault Symbol — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Каталог деталей и сборочных единиц Renault Symbol — таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей Renault Symbol — каталог деталей Renault Symbol СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Подробная электросхема Renault Symbol — полное описание электрооборудования Renault Symbol , подробная интерактивная электрическая схема Renault Symbol — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Renault Symbol — распиновка разъемов электрических, распиновка электро проводки Renault Symbol СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту двигателя Renault Symbol — полные технические характеристики двигателя Renault Symbol — особенности конструкции и ремонта двигателя Renault Symbol — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Руководство по ремонту коробок передач Renault Symbol — полные технические характеристики КПП — особенности конструкции и ремонта КПП Renault Symbol — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА

Местонахождение VIN-кода

Кроме VIN-кода, фиксировать нужно и прочие данные об автомобиле. Была аналогичная проблема, номер находится на блоке спереди, между. Обозначение и номер двигателя на бензиновых моделях выбивается на левой стороне силового агрегата, номер дизельного двигателя находится справа на. Многие также не знают где находится звуковой сигнал на Renault Logan. Прежде, чем рассматривать предназначение катушки зажигания, следует ответить на вопрос о том, где находится катушка зажигания. По возможности, делайте это на нескольких бумажных носителях, чтобы всегда можно было найти интересующую вас информацию. Это поможет в выборе и покупке нужной детали.

По Vin коду можно узнать модель двигателя, который установлен на автомобиле

Паспортные данные находятся на особой идентификационной табличке. Место её фиксации локализировано на правой стойке двери переднего пассажира.

Что же касается идентификационного номера, который ещё могут называть VIN-кодом, то он располагается на щитке моторного отсека

Обнаружить его можно, просто открыв капот. Прямо перед вашими глазами, ближе к салону автомобиля, будет видна светло-серая табличка, вытянутая по горизонтали.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
