Чем опасно завоздушивание?

Очевидно, что перегрев двигателя крайне опасен. Заклинивание силовой установки и незапланированная остановка машины — вот к чему это может привести

Поэтому важно удалять затор в системе охлаждения незамедлительно, чтобы не усугубить проблему еще больше.

В таких условиях обязательно деформируется головка блока, имеющая сложную форму литья. Она искривляется, ломаются прокладки, автол проникает в цилиндры.

Завоздушивание наряду с повышением температуры (500 градусов и выше), вызывает увеличение давления. Поэтому также выходят из строя прокладки, сальники (уплотнители), перегородки между всеми моторными системами.

Профилактика завоздушивания системы и перегрева двигателя

Достаточно следовать несложным рекомендациям, чтобы забыть про воздушный затор навсегда. Регулярно проводите технический осмотр автомобиля, заливайте качественные жидкости. Обязательно меняйте старый антифриз, лучше на жидкость того цвета, которая была до этого.

Протечки устраняйте своевременно, иначе воздух потом будет сложнее стравлять. Не стоит ездить с полурабочей системой, многократно доливая тосол. Еще не надо заправлять бачок до максимума, так как рано или поздно от сильного давления выдавится крышка, и в систему может попасть воздух.

Ну и самое главное — не заправляйте систему обычной водой из‐под крана. Так делали наши деды, но это были старые карбюраторные машины. Нынешние автомобили оснащены мощным инжекторным двигателем. Он соответственно оборудуется более модернизированной системой отвода тепла — достаточно герметичной конструкцией, откуда простая вода начнет быстро испаряться. Если и использовать, то только дистиллят, смешанный с кислотой.

Что касается самого антифриза, то срок его службы составляет не более 2–3 лет. Тут большое значение имеет качество состава и производитель, состояние двигателя, условия эксплуатации автомобиля. Быстро привести свежую охлаждайку в негодность может использование вредных герметиков, сильный перегрев силовой установки, попадание выхлопных газов в картер.

Одним словом, система отвода тепла нуждается в таком же регулярном обслуживании, как и двигатель. Если это делать своевременно, то можно всегда держать систему чистой от ржавчины, накипи и грязи.

Блоки в салоне

Блок под рулём

В нижней части панели приборов, за защитной крышкой, находится блок с предохранителями и реле.

Схема

Описание

A12f1 Стояночный и габаритный света справа
A12f2 Правый дальний свет
A12f3 Левый дальний свет, индикатор дальнего света фар
A12f4 Фонарь заднего хода
A12f5 Стоп-сигнал
A12f6 Электродвигатель стеклоочистителя
A12f7 Звуковой сигнал, реле эл. цепи клеммы 15
A12f8 Плафоны освещения салона, прикуриватель, радио, клемма 30
A12f9 Выключатель аварийной световой сигнализации, парковочный свет
A12f10 Подсветка передней панели, фонарь освещения номерного знака
A12f11 Стояночный и габаритный свет слева
A12f12 Правый ближний свет
A12f13 Левый ближний свет, задний противотуманный фонарь
A12f14 Не используется
A12f15 Радиоприемник, цепь клеммы 15
A12f16 Блок управления CDI, клемма 30
A12f17 Блок управления CDI, клемма 30
A12f18 Зажигание, клемма 15
A12f19 Не используется
A12f20 Блок-панели управления кондиционера, клемма 30
A12f21 Вентилятор системы отопления, клемма 30
Реле
A12k1 Реле сигнала поворота
A12k2 Реле стеклоочистителя
A12k3 Реле CDI

Блок предохранителей и реле

Вариант 1

С боку видения водителя, за защитной крышкой находится еще один блок с предохранителями и реле.

Схема

Обозначение

Блок 9.1
F7 ESP, клемма 30
F11 Комбинация приборов
F900 Клемма 30
F85 Дневные ходовые огни, клемма 30
F43 Дистанционное радиоуправление
F112 Система центральной блокировки замков, клемма 30
F100 Система центральной блокировки замков, клемма 30
F44 Системы центральной блокировки замков
F101 Дополнительный жидкостной подогреватель
Блок 9.2
F115 Клемма D+
F158 Топливный насос
F300 Освещение салона
F70 Реле эл. цепи клеммы D+
F114 Дополнительный теплообменник
F110 Розетка прицепа
F155 Дополнительный подогреватель
F143 Дополнительный жидкостной отопитель
F19 Модуль дополнительных указателей поворота II
Блок 9.3
F116 Клемма 30
F117 Клемма 15
F180 Клемма 30
F52 Стеклоподъемник двери переднего пассажира
F53 Стеклоподъемник двери водителя
F54 Наружные зеркала заднего вида с обогревом и регулировкой
F86 Дневные ходовые огни, клемма 15
F87 Левая фара
Блок 9.4
F88 Правая фара
F89 Реле клеммы 87 (1)
F90 Реле клеммы 87 (2)
F91 Реле клеммы 87 (3)
F128 Подогрев сиденья водителя
F139 Дополнительный жидкостной отопитель
F150 Вентилятор на крыше
F163 Тахограф, клемма 30
F164 Тахограф, клемма 15
Блок 9.5
F5 ESP
F119 Дополнительный вентилятор кондиционера
F6 ESP, клемма 30
Реле
K26 Реле клеммы D+
K61 Реле стартера
K87 Реле клеммы 87
Вариант 2

Схема

Описание

9.1
1 F158 10A Дизельный двигатель, элементы двигателя / блок управления
2 F180 10A Дизельный двигатель, элементы двигателя / блок управления
3 F19 10A Модуль мигания дополнительных указателей поворота
4 F43 10A Транспондер иммобилайзера
5 F85 10A Свет для движения в дневное время
6 F70 15A Реле D+
7 F143 25A Дополнительное отопительное устройство
8 Резерв
9 F44 25A Система центральной блокировки замков
9.3
19 F115 10A Изготовитель кузова, D+
20 F117 15A Изготовитель кузова, зажим 15
21 F116 25A Изготовитель кузова, зажим 30
22 F150 15A Потолочный вентилятор
23 F114 25A Дополнительный теплообменник
24 F163 7,5A Тахограф
25 F164 7,5A Тахограф
26 F139 10A Система дополнительного отопления
27 F54 10A Наружные зеркала заднего вида
9.4
28 F98 10A Реле вентилятора, ступень вентилятора 1
29 F128 15A Система обогрева сиденья водителя
30 Резервный
31 F155 25A Дополнительное водяное отопление
32 F52 25A Стеклоподъемники
33 F53 25A Стеклоподъемники
34 Резерв
35 F110 15A Гнездо электропитания прицепа
36 F300 10A Плафоны

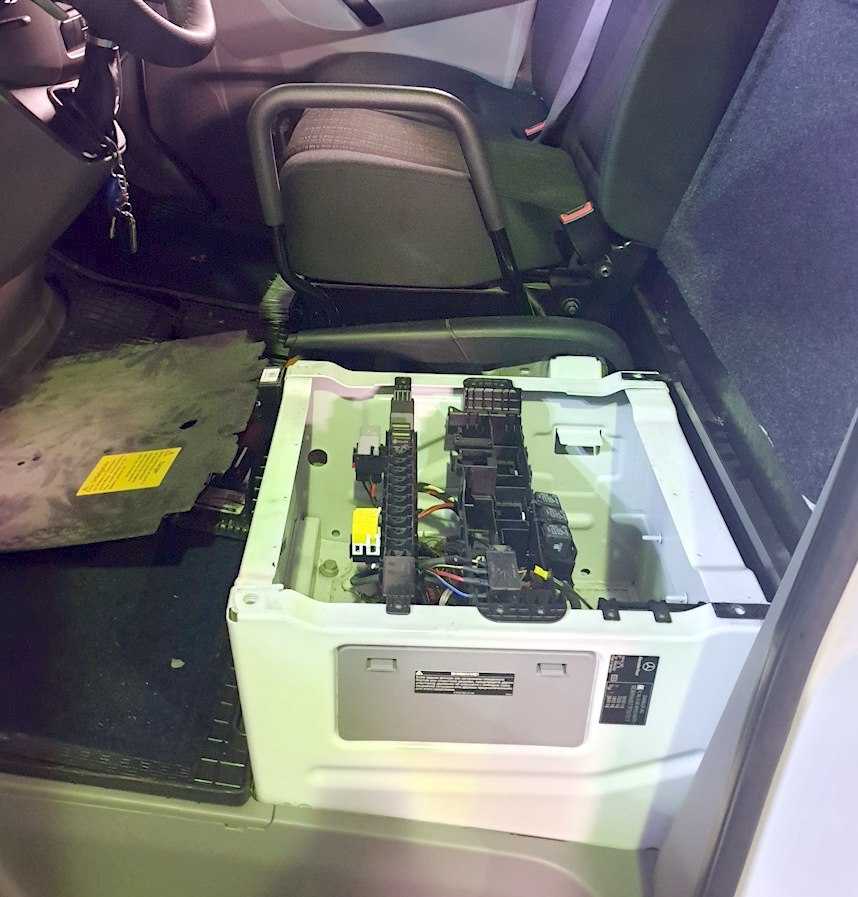

Под сидушкой водителя, могут устанавливаться некоторые дополнительные реле.

Общая схема

Назаначение

K37 Реле звукового сигнала
K39 Реле топливного насоса
K52 Разъединительное реле АКБ
K55 Реле отключения ближнего света слева
K68 Реле света для движения в дневное время суток
K69 Реле света для движения в дневное время суток
K70 Реле клеммы 15
K74 Реле клеммы 15
K77 Реле дополнительного вентилятора кондиционера
K78 Реле клеммы D+
K79 Реле клеммы 15
K95 Реле отключения ближнего света справа
K101 Реле системы центральной блокировки замков, указатель поворота слева
K102 Реле системы центральной блокировки замков, указатель поворота справа
K141 Реле заднего противотуманного фонаря
K900 Реле прикуривателя

Перечень продуктов, входящих в лист допуска 325.0

Наименование продукта Производитель
Mercedes-Benz Korrosions-/ Frostschutzmittel MB 325.0  Daimler AG, Stuttgart/Deutschland
MB 325.0 Coolant A 000 989 01 25 Daimler AG, Stuttgart/Deutschland
MB 325.0 Coolant A 000 989 09 25 Daimler AG, Stuttgart/Deutschland
MB 325.0 Korrosion-/Frostschutzmittel A 000 989 08 25  Daimler AG, Stuttgart/Deutschland
ALLIANCE PRIMECOOL C-MF  Mercedes-Benz Pty. Ltd. /Australia, Victoria, Mulgrave/AUSTRALIA
Alpine C 48 Mitan Mineralöl GmbH, Ankum/Deutschland
Anticongelante Voltro  Comercial Roshfrans, S.A. de C.V., MÈXICO, D.F./MEXICO
Antifreeze ANF KK48  Kuttenkeuler GmbH, Köln/Deutschland
Antifreeze RL-Plus  Raloy Lubricantes, S.A. de C.V., Santiago Tianguistenco/MEXICO
ARAL Antifreeze Extra  Aral Aktiengesellschaft, Hamburg/Deutschland
AVIA ANTIFREEZE APN  Avia Mineralöl-AG, München/Deutschland
Aviaticon Finkofreeze F48  Finke Mineralölwerk GmbH, Visselhövede/Deutschland
Castrol Antifreeze NF  Castrol Limited, SWINDON/UNITED KINGDOM
Castrol Radicool NF  Castrol Limited, SWINDON/UNITED KINGDOM
CLASSIC KOLDA UE G48  CLASSIC Schmierstoff GmbH & Co. KG, Hoya/Deutschland
Concentrate Coolant (G48) China  Changchun Delian Chemical Co. Ltd., CHANGCHUN/P. R. of CHINA
Concentrate Coolant G48  Changchun Delian Chemical Co. Ltd., CHANGCHUN/P. R. of CHINA
COOLANT G48 CONCENTRATE  Bucher AG Langenthal, LANGENTHAL/Schweiz
Engen Antifreeze & Summer Coolant  Unico Manufacturing, Durban/REPUBLIC of SOUTHAFRICA
ENGMAN´S SUPER ANTIFREEZE & COOLANT  Unico Manufacturing, Durban/REPUBLIC of SOUTHAFRICA
EUROLUB KÜHLERSCHUTZ D-48 EXTRA  EUROLUB GmbH, Eching/Deutschland
EuroPeak Coolant/Antifreeze  Old World Industries, Inc., Northbrook, IL 60062/USA
Fuchs MAINTAIN FRICOFIN  Fuchs Petrolub AG, Mannheim/Deutschland
Genantin Super Clariant GmbH, Frankfurt/Main/Deutschland
Glixol Extra Plus Zaklady Chemiczne Organika S.A., Lodz/POLAND
Glycostar ST48 Müller Mineralöle GmbH & Co. KG , Eschweiler/Deutschland
Glysantin G05 BASF SE, Ludwigshafen/Deutschland
Glysantin G48 BASF SE, Ludwigshafen/Deutschland
INA Antifriz Al Super INA MAZIVA Ltd., Zagreb/CROATIA
Krafft Refrigerant ACU 2300 Krafft S.L., ANDOAIN (Guipuzcoa)/SPAIN
LUBEX ANTIFREEZE TSM Belgin Madeni Yaglar Tic. Ve San. A.S., Gebze Kocaeli/TURKEY
LUKOIL ANTIFREEZE HD ZAO Obninskorgsintez , OBNINSK/RUSSIA
LUKOIL ANTIFREEZE HD G11 ZAO Obninskorgsintez , OBNINSK/RUSSIA
Mobil GS 333 Plus Exxon Mobil Corporation, FAIRFAX, Virginia/USA
MOFIN Kühlerfrostschutz M48 Premium Protect BVG Blume GmbH, Bomlitz/Deutschland
Motorex Antifreeze G05 Bucher AG Langenthal, LANGENTHAL/Schweiz
OMV coolant plus LUKOIL Lubricants Austria GmbH, VIENNA/Österreich
PANOLIN ANTI-FROST MT-325 PANOLIN AG, MADETSWIL/Schweiz
PO Özel Antifriz Petrol Ofisi Anonim Sirketi, Istanbul/TURKEY
polyston(R) G48(R) FRIPOO Produkte AG, Grüningen/Schweiz
Power Cool Off-Highway Detroit Diesel Corporation, DETROIT, Michigan 48239-4001/USA
PROCAR Kühlerschutz Extra EUROLUB GmbH, Eching/Deutschland
RAVENOL Alu-Kühlerfrostschutz -exclusiv- Ravensberger Schmierstoffvertrieb GmbH, Werther/Deutschland
RAVENOL HTC Hybrid Techn. Coolant Concen Ravensberger Schmierstoffvertrieb GmbH, Werther/Deutschland
ROWE Hightec Antifreeze AN ROWE Mineralölwerk GmbH, Worms/Deutschland
Super Concentrate G 103 BASF SE, Ludwigshafen/Deutschland
TECTROL COOLPROTECT BayWa AG, München/Deutschland
VOLTRONIC Coolant AN Voltronic & ACT GmbH, Bad Boll/Deutschland
York 716 YORK SAS, Toulon Cedex/FRANCE
Zerex G 05 The Valvoline Company, LEXINGTON, KY/USA
Zerex G 48 The Valvoline Company, LEXINGTON, KY/USA

Следует учитывать, что листы допуска постоянно меняются. В приведенных таблицах — листы допуска 325.0 и 326.0 по состоянию на 06/11/2015

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
